Солнечная батарея своими руками: делаем солнечную батарею в домашних условиях

На какую мощность можно рассчитывать

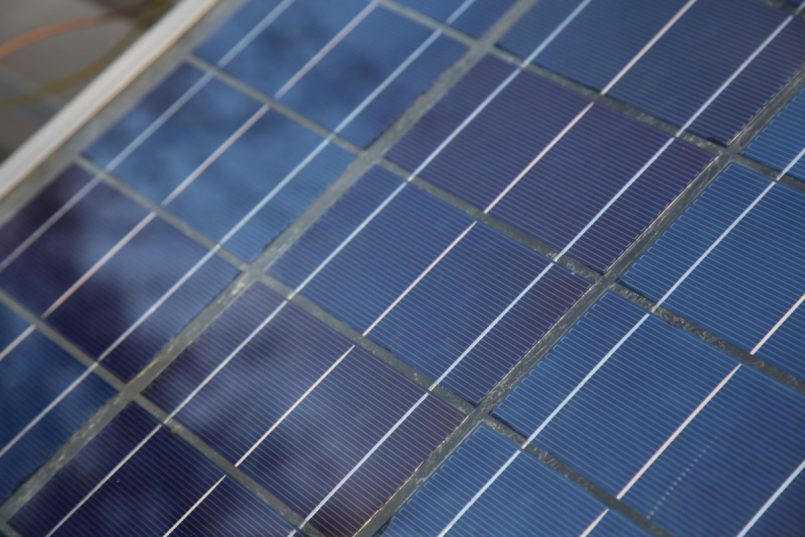

Мощность солнечной батареи — это количество электроэнергии, которое батарея способна выдать в единицу времени. Теоретически возможная мощность характеризуется солнечной постоянной – 1 кВт на 1 м². Эта величина измерена на экваторе при 250 °С и обозначает количество энергии, прошедшее через земную атмосферу и падающее вертикально на земную поверхность в солнечный день. КПД солнечного элемента 16%. Это значит, что с одного квадратного метра можно получить в лучшем случае около 160 Ватт электричества. На практике достичь такой величины мощности невозможно.

Расчёт солнечной электростанции должен учитывать поправки на сезонные условия, длительность дня в данной точке планеты и другие природные факторы.

ФОТО: avatars.mds.yandex.netСолнечная панель, собранная из фотоэлементов

Дополнительное оборудование тоже потребляет электрическую энергию. Корректный расчёт требуемого количества солнечных панелей можно сделать и по формулам, и по онлайн-калькулятору. А ещё можно изучить опыт соседей, которые уже смонтировали солнечную электростанцию.

Сборка представленной на рис. 3 батареи проводилась из 36 пластинок размером 80 х 150 мм. Производительность каждой пластинки по 2,1 Вт, общая мощность прибора 76 Вт.

Самостоятельная сборка солнечных батарей

Материалы и инструменты для работы:

• Фотоэлектрохимические элементы с припаянными проводниками;
• Паяльник – ручной прибор, предназначенный для соединения различных деталей при помощи специального материала под воздействием высоких температур;
• Мультиметр – электроизмерительный прибор, который выполняет функции вольтметра (измерение напряжения), амперметра (измерение тока) и омметра (измерение сопротивления);
• Профиль или алюминиевые уголки;
• Шурупы;
• Диоды Шоттки – в полупроводниковом диоде происходит малое падение напряжения в отличие от обычного диода;
• Клей-герметик – состав включает силикон, который затвердевает при достижении комнатной температуры;
• Проводники;
• Стеклянные поверхности;
• ДСП или фанера;
• Ножовка.

Пошаговый алгоритм по монтажу солнечной батареи

Самостоятельная сборка солнечной батареи включает следующие этапы:

1. На основу необходимо выложить заранее рассчитанное количество фотоэлементов с шагом не более 50 мм и нанести разметку. К положительному проводнику подключить диод Шоттки, который и отвечает за работу прибора в темное время суток. После проведения подготовительных мероприятий, элементы спаиваются между собой и проверяется работоспособность цепи.
2. Бортики рамы также собираются самостоятельно из пластиковых уголков или металлического профиля, соединяются элементы силиконовым клеем-герметиком. После собранного каркаса снизу прикрепляется лист фанеры или ДСП и перфорируются отверстия для создания циркуляции воздуха и выводов проводов.
3. На полученный каркас размещается собранная цепь по заранее нанесенной разметке и приклеивается с помощью клея-герметика.
4. Фотоэлементы также необходимо загерметизировать полной или частичной заливкой. Для вытравливания воздуха на цельную конструкцию можно поставить груз.

Что такое солнечная батарея?

Солнечная батарея – это полупроводниковое устройство, которое преобразовывает солнечное излучение в электрическую энергию. Главной задачей такой системы является надежное, экономное и бесперебойное электроснабжение дома. Такие устройства целесообразно устанавливать в районах, где существуют перебои с подачей от основного источника электроэнергии.

Солнечная электростанция не эффективно работает ночью и в пасмурные дня, в то время как пик электропотребления приходится именно на вечерние часы

Главными преимуществами солнечной батареи являются:

• простая установка устройства, которая не требует прокладывания кабелей к опорам;
• система не требует больших временных затрат на свое обслуживание;
• выработка электроэнергии не оказывает пагубного влияния на окружающую среду;
• конструкция не имеет подвижных частей;
• бесшумный режим работы;
• поставка электроэнергии не зависит от распределительной сети;
• длительный период эксплуатации системы при минимальных затратах.

Недостатки солнечной батареи:

• процесс изготовления системы весьма трудоемкий;
• солнечная панель занимает много места;
• устройство очень чувствительно к загрязнению;
• ночью батарея не работает;
• эффективность работы устройства напрямую зависит от погодных условий, а именно от солнечных и пасмурных дней.

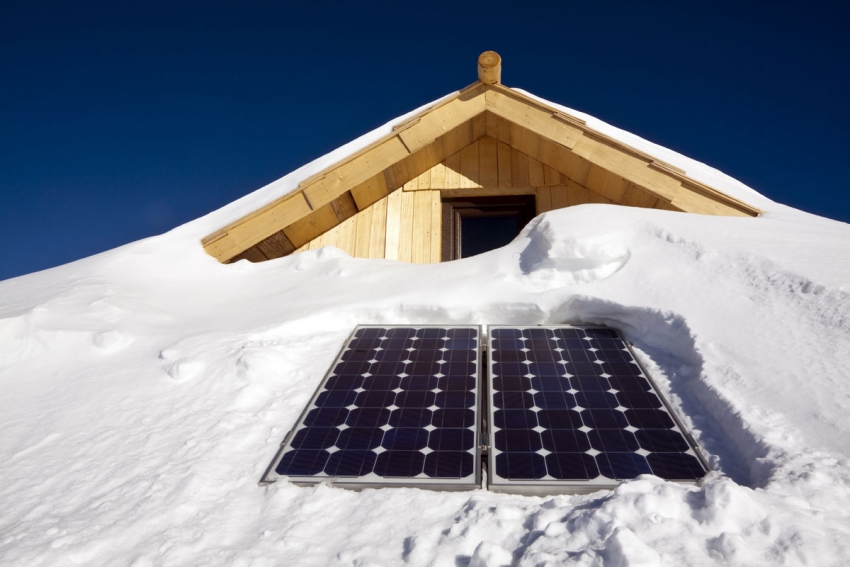

В зимнее время стоит позаботиться о возможности очистки солнечных панелей от изморози и снега

Подбор материалов для создания панели

В китайских интернет‑магазинах, а также на аукционе eBay предлагается широчайший выбор элементов для самостоятельного изготовления солнечных батарей с любыми параметрами.

Ещё в недалёком прошлом самодельщики приобретали пластины, отбракованные при производстве, имеющие сколы или другие дефекты, но существенно более дешёвые. Они вполне работоспособны, но имеют немного пониженную отдачу по мощности. Учитывая постоянное снижение цен, сейчас это уже вряд ли целесообразно. Ведь теряя в среднем 10% мощности, мы теряем и в эффективной площади панели. Да и внешний вид батареи, состоящей из пластин с отколотыми кусочками выглядит довольно кустарно.

Можно приобрести такие модули и в российских онлайн‑магазинах, например, molotok.ru предлагает поликристаллические элементы с рабочими параметрами при световом потоке 1,0 кВт/м2:

• Напряжение: холостого хода — 0,55 В, рабочее — 0,5 В.
• Ток: КЗ — 1,5 А, рабочий — 1,2 А.
• Рабочая мощность — 0,62 Вт.
• Габариты — 52х77 мм.
• Цена 29 р.

Совет: Надо учитывать, что элементы очень хрупкие и при транспортировке часть из них может быть повреждена, поэтому при заказе следует предусмотреть некоторый запас по их количеству.

Преимущества и недостатки

К преимуществам солнечной батареи относятся:

• простота монтажа и обслуживания;
• отсутствие вреда для окружающей среды;
• небольшая масса панелей;
• бесшумная работа;
• независящие от распределительной сети поставки электрической энергии;
• неподвижность элементов конструкции;
• небольшие денежные затраты на изготовление;
• долгий срок эксплуатации.

В число недостатков солнечной батареи входят:

• трудоёмкость процесса изготовления;
• бесполезность в тёмное время суток;
• потребность в большой площади для установки;
• восприимчивость к загрязнениям.

Хотя изготовление солнечной батареи является трудоёмким процессом, её можно собрать своими руками.

Идеи для изготовления из фольги, диодов транзисторов и других подручных средств

Рассмотрим несколько идей, как можно сделать солнечную батарею своими руками из подручных средств.

Один из вариантов это солнечная батарея из фольги. Чтобы сделать данное устройство, нужно выполнить такие действия:

1. отрезаем кусок медной фольги и удаляем с его поверхности жир;
2. обрабатываем медный лист наждаком, чтобы удалить с поверхности оксидную пленку;
3. нагреваем фольгу на электрической печке в течение 30 минут;
4. охлаждаем лист на воздухе;
5. при помощи воды аккуратно удаляем с поверхности пленку оксида меди;
6. вырезаем еще один лист такого же размера, что и первый;
7. срезаем горлышко с пластиковой бутылки и помещаем в нее куски медной фольги;
8. к каждому листу подключаем провода (минусовой вывод к обработанному листу, плюсовой к необработанному);
9. в банку наливаем солевой раствор.

Батарея из фольги

Также можно сделать солнечный фотоэлемент из транзисторов. Для этого можно использовать старые, морально устаревшие транзисторы.

Чтобы получить такой фотоэлемент,  нужно срезать с транзистора крышку, зажав его в тиски.

Убираем крышку

Под крышкой находится пластина. Один кремниевый транзистор в среднем может выдать напряжение равное 0,35 В. Сила тока зависит от типа транзистора.

Кремниевая пластина

Чтобы соединить несколько транзисторов в одну батарею, нужно подключить базу одного транзистора к коллектору следующего, как показано на рисунке.

Соединяем транзисторы в батарею

От такой батареи можно запитать часы или маленький радиоприемник.

Еще можно сделать солнечный источник электрической энергии из диодов. Для этого можно взять диоды Д223Б. На солнце он может генерировать напряжение 350 мВ. Чтобы сделать такую батарею, нужно сделать следующее:

• при помощи ацетона (можно использовать любой другой растворитель) снимаем краску;
• определяем плюсовой контакт каждого диода и загибаем его;
• впаиваем диоды в монтажную плату.

Панель из диодов

При изготовлении таких источников тока следует помнить, что любая батарея своими руками из подручных материалов выдает очень небольшую мощность.

Схема сборки солнечной электросистемы

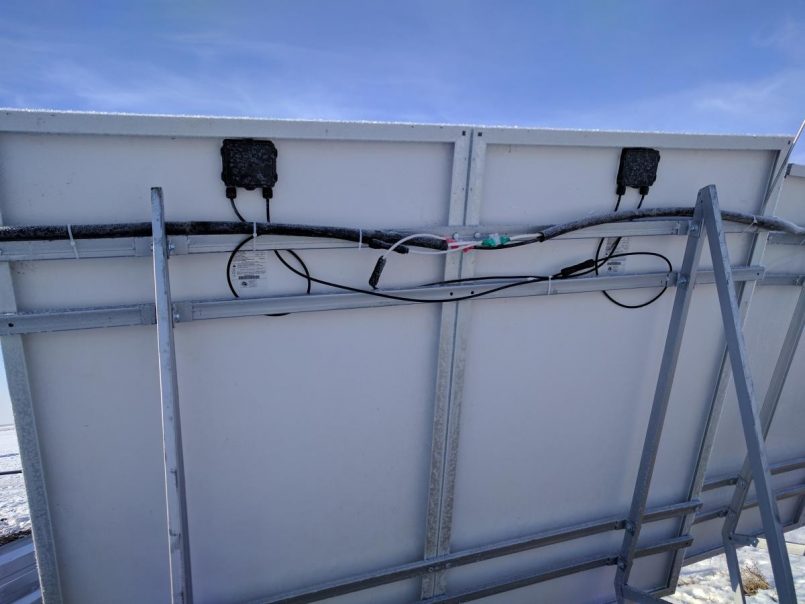

Подключение солнечных панелей осуществляется посредством задействования встроенных соединительных проводов сечением в 4 мм2. Лучше всего для этой цели подходят одножильные медные провода, изоляционная оплетка которых устойчива к ультрафиолетовому излучению.

В случае использования провода, изоляция которого не устойчива к воздействию УФ-лучей, его наружную прокладку рекомендуется выполнять гофрорукаве.

Конец каждого провода соединен с разъемом стандарта МС4 посредством пайки или обжима, благодаря чему обеспечивается герметичное соединение

Независимо от выбранной схемы перед подключением солнечных панелей в обязательном порядке необходимо проверить правильность электромонтажа.

При подключении панелей не рекомендуется превышать технические требования по допустимому току и максимальному напряжению других устройств

Важно придерживаться указанных производителем технических требований контроллера заряда и инвертора

Стандартная схема сборки самой простой солнечной электростанции выглядит следующим образом.

Схема подключения панелей к аккумулятору, инвертору и контроллеру имеет простое исполнение, а потому особых сложностей в подключении не вызывает

Чтобы избежать поломки контроллера, при подключении элементов системы важно соблюдать последовательность. Монтажные работы выполняют в несколько этапов:. Монтажные работы выполняют в несколько этапов:

Монтажные работы выполняют в несколько этапов:

1. Аккумулятор подключают к контроллеру, задействуя для этого соответствующие разъемы и не забывая соблюдать полярность.
2. К контроллеру через разъемы при соблюдении все той же полярности присоединяют солнечную батарею.
3. К разъемам контроллера подключают нагрузку в 12 В.
4. Если необходимо преобразовать электрическое напряжение с 12 до 220 В, то в схему включают инвертор. Его подключают только к аккумулятору и ни в коем случае не напрямую к контроллеру.
5. К свободному выходу инвертора подключают электроприборы, рассчитанные на напряжение в 220 В.

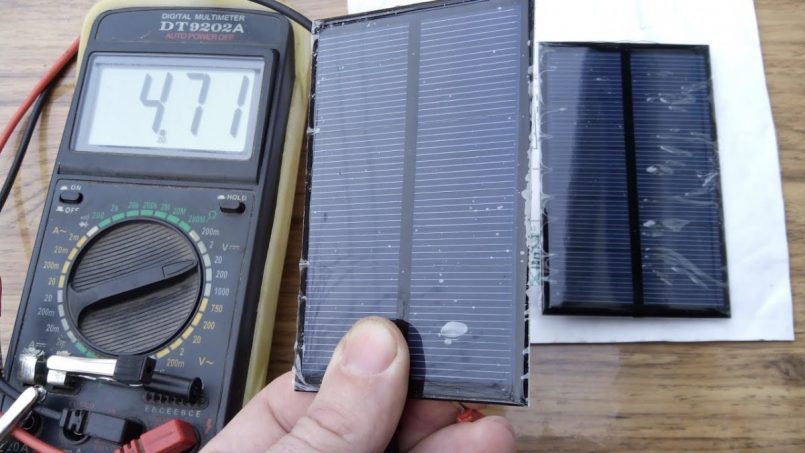

Выполнив соединение, нужно проверить полярность и измерить напряжение холостого хода панелей. Если показатель отличается от паспортного значения – соединение выполнено неправильно.

Для подключения устройства к системе нет необходимости вскрывать распаечную монтажную коробку – все соединительные разъемы расположены в доступности

На завершающем этапе солнечную батарею необходимо заземлить. Чтобы минимизировать вероятность короткого замыкания, в местах соединения между аккумулятором, инвертором и контроллером устанавливают предохранители.

Энергия солнечных электростанций найдет применение в питании маломощных бытовых приборов и в зарядке аккумуляторов мобильной техники:

Желающим соорудить солнечную батарею собственноручно поможет информация, приведенная в следующей статье.

Солнечная батарея своими руками – как сделать, собрать и изготовить?

Отходя от самодельных вариантов мы уделим внимание уже более серьёзным вещам. Сейчас мы поговорим о том, как правильно собрать и изготовить настоящую солнечную батарею своими руками. Да – такое тоже возможно

И хочется вас уверить – она будет не хуже покупных аналогов

Да – такое тоже возможно. И хочется вас уверить – она будет не хуже покупных аналогов.

Для начала стоит сказать, что, вероятно, вы не сможете найти на свободном рынке сами настоящие кремниевые панели, которые используются в полноценных солнечных батареях. Да и стоит они будут дорого. Мы же будем собирать нашу солнечную батарею из монокристаллических панелей – варианте более дешёвом, но отлично показывающим себя в плане выработки электрической энергии. Тем более что монокристаллические панели легко найти и стоят они достаточно недорого. Они бывают разных размеров. Самый популярный и ходовой вариант – 3х6 дюймов, который вырабатывает 0,5В в эквиваленте. Таких нам будет достаточно. В зависимости от ваших финансов вы можете купить их хоть 100-200 штук, но сегодня мы соберём вариант, которого хватит на то, чтобы запитать небольшие аккумуляторы, лампочки и прочие небольшие электронные элементы.

Выбор фотоэлементов

Как мы утверждали выше – мы выбрали монокристаллическую основу. Найти её можно где угодно. Самое популярное место, где её продают в гигантских количествах – это торговые площадки Amazon или Ebay.

Главное помните, что там очень легко нарваться на недобросовестных продавцов, так что покупайте только у тех людей, у кого достаточно высокий рейтинг. Если у продавца хороший рейтинг, то вы будете уверены, что ваши панели дойдут до вас хорошо запакованные, не битые и в том количестве, в котором вы заказывали.

Выбор места (система ориентации), проектирование и материалы

После того, как вы дождётесь вашу посылку с основными фотоэлементами, вы должны хорошо выбрать место для установки вашей солнечной батареи. Ведь вам нужно будет, чтобы она работала на 100% мощности, не так ли? Профессионалы в этом деле советуют проводить установку в то место, где солнечная батарея будет направлена чуть ниже небесного зенита и смотреть в сторону Запада-Востока. Это позволит практически весь день “ловить” солнечный свет.

Изготовление каркаса солнечной батареи

Для начала вам требуется изготовить основание солнечной батареи. Оно может быть деревянное, пластиковое или алюминиевое. Лучше всего себя показывает дерево и пластик. Оно должно быть достаточного размера, чтобы в ряд поместить все ваши фотоэлементы, но при этом они не должны будут болтаться внутри всей конструкции.

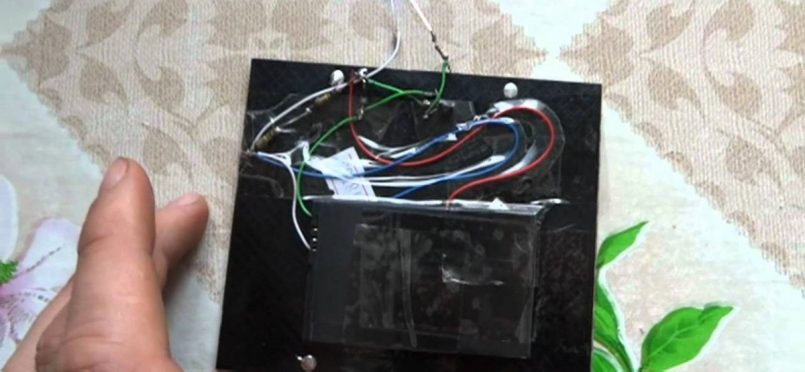

После того, как вы собрали основание солнечной батареи вам потребуется просверлить множество отверстий на его поверхности для будущего выведения проводников в единую систему.

Кстати не забудьте, что всё основание требуется сверху закрыть оргстеклом для защиты ваших элементов от погодных условий.

Пайка элементов и подключение

После того, как ваше основание будет готово вы можете размещать ваши элементы на его поверхности. Фотоэлементы размещаете вдоль всей конструкции проводниками вниз (просовываете их в наши просверленные отверстия).

Затем их требуется спаять между собой. В интернете есть множество схем, по которым происходит пайка фотоэлементов. Главное – соединить их в своеобразную единую систему для того, чтобы они все вместе могли собирать полученную энергию и направлять её в конденсатор.

Последним шагом будет припайка “выводного” провода, который будет подключён к конденсатору и выводить в него получаемую энергию.

Монтаж

Это финальный шаг. После того как вы убедитесь в том, что все элементы собраны верно, сидят плотно и не болтаются, хорошо закрыты оргстеклом – можно приступать к монтажу. В плане монтажа солнечную батарею лучше крепить на прочное основание. Отлично подойдёт металлический каркас, укреплённый строительными шурупами. На нём солнечные панели будут сидеть прочно, не шататься и не поддаваться никаким погодным условиям.

На этом всё! Что мы имеем в итоге? Если вы сделали солнечную батарею, состоящую из 30-50 фотоэлементов, то этого будет вполне достаточно для того, чтобы быстро зарядить ваш мобильный телефон или зажечь небольшую бытовую лампочку, т.е. у вас на выходе получилось полноценное самодельное зарядное устройство для зарядки аккумулятора телефона, уличного дачного светильника, либо небольшого садового фонарика. Если же вы сделали солнечную панель, к примеру, в 100-200 фотоэлементов, то тут уже может идти речь о “запитке” некоторых бытовых приборов, например, кипятильника для нагрева воды. В любом случае – такая панель будет дешевле покупных аналогов и сохранит вам деньги.

Солнечные батареи из подручных материалов

Если нет желания вкладывать больших денег в панели, но вам интересно попробовать на что они способны, можно собрать простейшую солнечную панель из старых радиодеталей самостоятельно.

Батарея из транзисторов

Для сборки нужны старые советские транзисторы в железных корпусах, типа КТ819 или МП21-МП43 и подобные. Их корпус напоминает летающую тарелку, две половинки которой соединены между собой, а шов закатан. Для разбора сточите поясок, и потяните половины в разные стороны. Внутри вы увидите кристалл кремния с двумя электродами, поместите его под яркий свет и вольтметром определите: между какими ножками присутствует самое высокое напряжение. Мощность одного самодельного фотоэлемента мала, а напряжение едва доходит до 0,3–0,5 Вт, вам понадобится порядка 30–40 штук, чтобы достичь желаемых 12 Вт, при этом токи будут маленькими.

Батарея из диодов

Диоды типа Д223Б выдают порядка 0,35 В на ярком солнце. Их корпус выполнен из стекла, но покрыт краской. Чтобы она сошла, залейте диоды растворителем, и оставьте на пару часов полежать, желательно в теплом, проветриваемом помещении, потом краска легко счищается. Ну а дальше вам придется спаять их в батарею, как было описано выше, для достижения нужного напряжения и тока.

Панель из фольги

Можно сделать батарею с помощью медной фольги. Для этого нужно взять два листа площадью 45 см2, очистить от жира окислов с помощью наждачной бумаги, отмыть в мыльном растворе. После нужно разогреть один из них, например, на электроплите (больше киловатта) до красно-оранжевого цвета, потом медь начнет чернеть – это появился оксид меди, держим еще 30 секунд. Выключите плиту и пусть все плавно остынет. На листе появится слой оксида черного цвета. Промываем под проточной водой, чтобы сошли крупные частицы оксида, должна остаться тонкая пленка, нельзя механически воздействовать на поверхность – скрести ее, чистить и гнуть.

Получится один лист со слоем оксида, а второй чистый, поместите их в емкость, отлично подойдет обрезанная 5-л бутылка. Лист с окисью будет у нас «минусом», а чистый «плюсом». Они не должны соприкасаться. Емкость наполняем солевым раствором (примерно 1 ложка соли на 1 литр воды).  Таким образом, вы получите 1 ячейку для солнечного элемента.

Проектирование батареи и ее расположения

Солнечная система должна быть рассчитана перед сборкой по размеру, основу чего составляют габариты пластины.

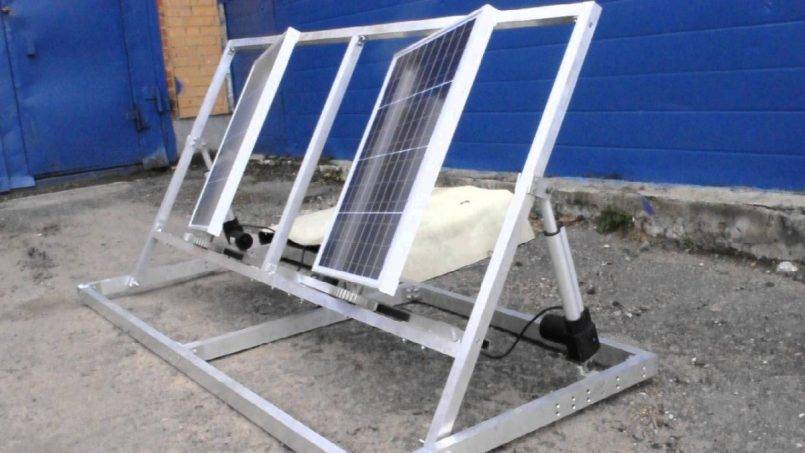

Также необходимо предусмотреть угол наклона установки, при котором освещаемость панелей будет максимальной (обычно — 50 или 60 градусов).

Лучше, если эта величина будет переменной, но максимум панель получает при перпендикулярном падении лучей. По отношению к выбору места батареи располагают на земле, крышах. Крона деревьев не должна бросать тень, выбирается солнечная сторона.

Расчету также подлежат электрические параметры. Каждый метр может дать 120 Вт. Семья в среднем потребляет 300 кВт ежемесячно.

Для удовлетворения таких нужд потребуется примерно 20 кв. м. Но если цифра площади — всего 5 метров, дом получит значительную экономию.

Сборка состоит из следующих шагов.

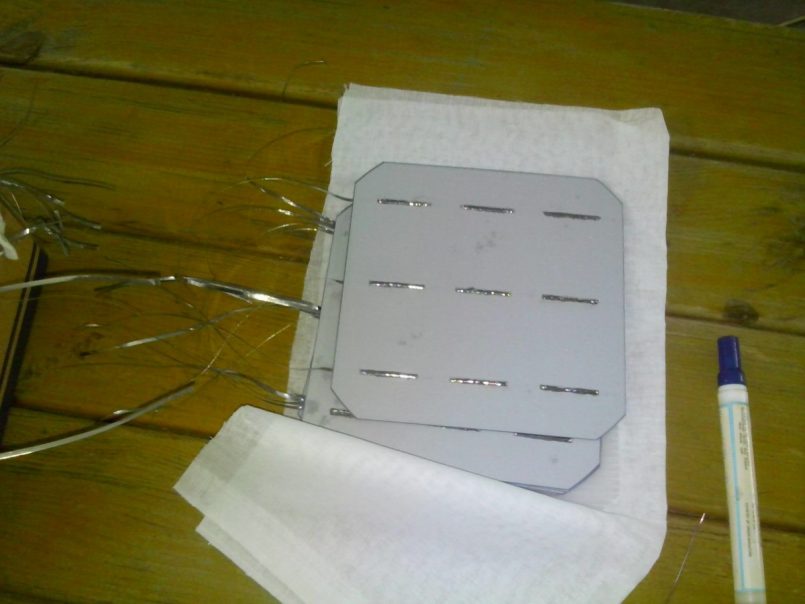

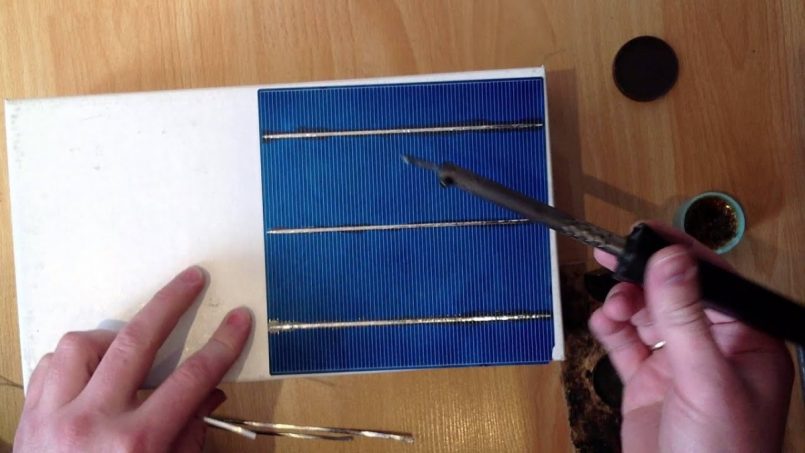

В пластинах необходимо припаять контакты. Иногда элементы продаются вместе с металлическими проводниками, но в другом случае те и другие соединяют пайкой.

Приготавливают каркас под размещение фотопластин. Рамки складывают из алюминиевых уголков (70 или 90 мм) или реек. Внутри наносят герметик. Задний корпус выполняют из ДСП с бортами до 2 см высотой, привинченными саморезами.

При расчете размеров оставляют зазор для элементов до 5 мм. В корпусе делают отверстия для вентиляции, шаг 10 см. Прозрачный элемент вставляют в раму, прикрепляется метизами на углах и сторонах.

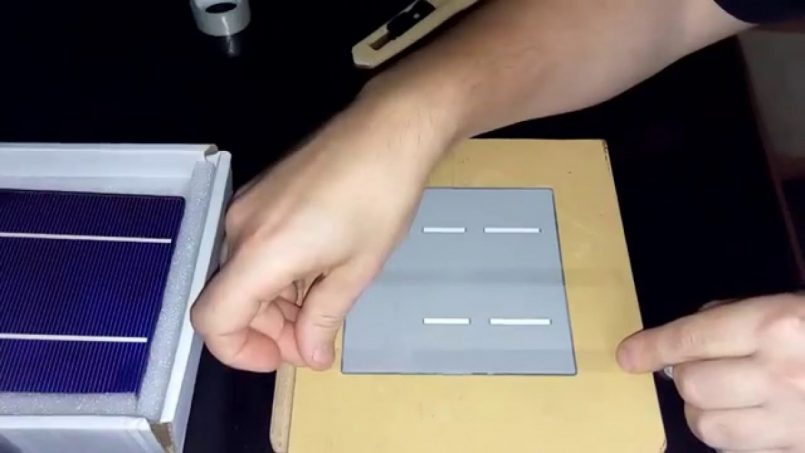

Нужно смонтировать элементы, разложив их поверхностью вниз на стекло. Делают пайку с «+» на лицевой и «-» на обратной стороне. Соединяют контакты. Припаивают рядами. Затем элементы надо приклеить, нанеся в середину каждого герметик.

Затем цепочки переворачиваются вверх лицом и располагаются по предварительной разметке. Немного прижимаем, выводим на шину контакты через каркасные отверстия. Устройству нужен также диод Шоттки для блокирования обратного тока.

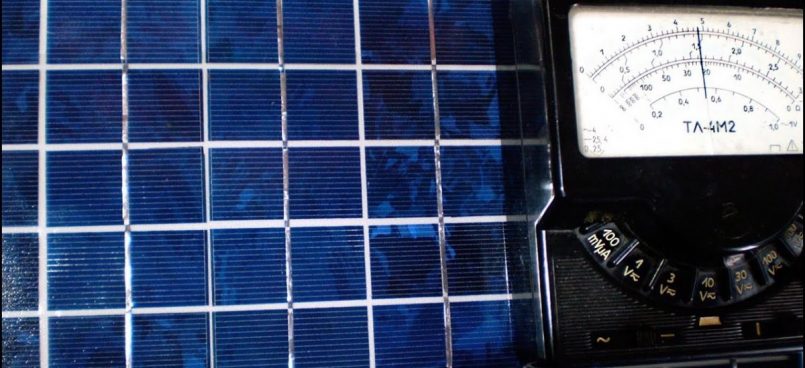

Тестирование амперметром в ясную погоду, полдень. Прибор присоединяем к контактам, меряем ток короткого замыкания, норма силы которого — от 0,5 до 1 А. Максимальный показатель работы батареи — 10 А.

Работоспособные части, размещенные на подложке, переносят в корпус.

Проектирование

Нужно произвести правильный расчет мощности панелей, инвертора и емкости аккумулятора. Для этого необходимо определиться, для чего вам нужна солнечная батарея? Если как источник резервного питания, то рассчитайте, какое время резервной работы должна обеспечивать станция, и какое оборудование будет подключено к резервной сети.

Если нужен основной источник энергии, вы должны посчитать, какое количество времени всего в день работает каждый из ваших электроприборов, затем умножить число часов на их мощность. В результате вы узнаете, сколько кВт/ч энергии в день они потребляют. После чего добавьте про запас 20–50%, т. е. умножить количество кВт/ч на 1,2–1,5. Если разделить это число на напряжение АКБ (12 или 24 В) – вы получите емкость (А/ч).

Количество элементов панели подбирается исходя из их мощности и среднесуточного количества часов, когда в ваших широтах светит солнце. То есть если вы за день потребляете 1 кВт/ч, а солнечный день длится в среднем 10 часов, при этом максимально яркий свет падает в течение 4–5 часов, значит:

P=W/(Hs*k),

где P – общая мощность батареи, W – потребляемая мощность, Hs – количество солнечных часов, k – коэффициент максимальной яркости света, т. е. если из 10 часов солнце светит 4 часа очень ярко, а остальное время идет на спад, то он равен 4/10 или 0,4.

Инвертор подбирается исходя из количества работающей техники. В квартирах и домах на распределительных щитках установлены вводные автоматы на 16 А, это примерно 3.5 кВт, значит и инвертора такой мощности вам хватит с головой.

Последний шаг это монтаж всей установки. Самое сложное – это найти оптимальный угол наклона батареи. Нужно опытным путем определить угол, при котором наибольшую продолжительность времени солнечные лучи будут максимально приближены к перпендикулярному положению.

Другие варианты самодельных солнечных панелей

Из прочих, еще более дешевых модификаций устройств, использующих энергию солнца, можно упомянуть следующие.

1. Солнечные батареи из CD или DVD дисков своими руками

Элементы конструкции:

• CD или DVD диск;
• прямоугольный светодиод;
• крышка, не допускающая «утечки» излучения;
• шуруп или болтик;
• два провода.

Изготовление:

• Прокалываем отверстие в крышке по размеру диска. Подойдет любой острый инструмент – шило, гвоздь, сверло, ножнички.
• Вкручиваем в отверстие болт.
• Компакт-диск закрепляем на крышке.
• Направляем блестящую поверхность в сторону солнца под таки углом, чтобы отраженный луч падал на светодиод.

Это кажется удивительным, но такая примитивная и практически бесплатная «солнечная батарея» из ненужного диска, сделанная своими руками, способна генерировать до 5V.

2. Микро СЭС из транзисторов

Элементы конструкции:

• транзисторы вида P210;
• донышки от любой алюминиевой банки – пива, пепси-колы и т.д.;
• кусочек основы из ДВП, куда будут крепиться транзисторы.

Изготовление:

• с помощью плоскогубцев снимаем верхнюю часть нашего транзистора, чтобы добраться до фоточувствительного элемента;
• из донышка баночки делаем отражатель;
• в ДСП просверливаем дырочку для закрепления модифицированного транзистора;
• рядом под нужным углом крепим алюминиевый рефлектор, используя термоклей.

При последовательном соединении нескольких транзисторов и донышек-отражателей можно получить от устройства от 0,1 до нескольких вольт. Затратив при этом всего около 100 рублей на материалы.

3. Солнечная батарея своими руками из диодов

Главное, чтобы диоды были прозрачными. Соединять их также можно последовательно. Один элемент выдает в среднем 0,2 – 0,4V. Десяток – соответственно, в 10 раз больше, 2 – 4V.

4. Микро СЭС из фольги

Существует сразу несколько вариантов подобной конструкции. Фольга в них играет роль отражателя. В зависимости от фотоэлемента, на который будет отражаться свет, можно получать от 0,1 до 3 вольт энергии.

Что лучше – купить или сделать солнечную батарею

Тут нет однозначного ответа, все зависит от бюджета, необходимых параметров системы и себестоимости каждого из вариантов. Лучше всего сделать сравнительный анализ обоих видов, чтобы сопоставить материальные и временные затраты на каждый из видов.

Обычно изготовление своими руками обходится в два раза дешевле, поэтому если надо сэкономить, лучше выбрать самодельный тип. Если ограничений по бюджету нет, лучше использовать готовые системы.

Подробная видео-инструкция сборки от популярного канала KREOSAN

Собрать солнечную батарею своими руками несложно, если разобраться в особенностях конструкции, рассчитать нужное количество модулей и заранее купить их

Важно соблюдать инструкцию по сборке и обеспечить герметичность самодельных модулей

Преимущества и недостатки этого вида энергии

Из преимуществ можно выделить следующие:

Наше Солнце – экологически чистый источник энергии, который не способствует загрязнению окружающей среды. Солнечные батареи не выбрасывают в окружающую среду различные вредные отходы.

Солнечная энергия неисчерпаема (естественно, пока Солнце живо, но это ещё на миллиарды лет вперёд). Из этого следует, что солнечной энергии вам точно хватило бы на всю жизнь.

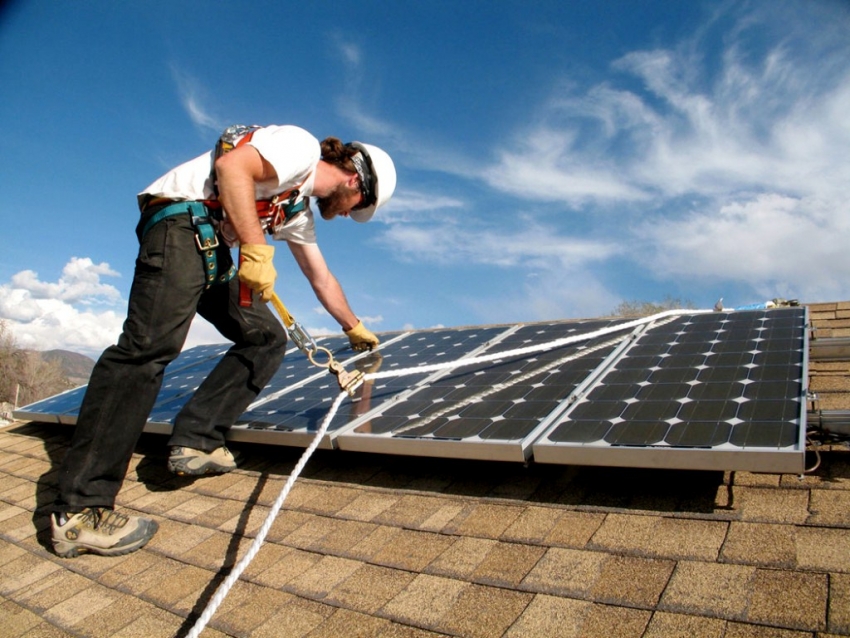

После того, как вы осуществите грамотный монтаж солнечных батарей в дальнейшем вам не потребуется их часто обслуживать. Всё что надо – один два раза в год проводить профилактический осмотр.

Внушительный срок службы солнечных батарей. Этот срок начинается от 25-ти лет. Также стоит подметить, что даже в прошествии данного времени они не потеряют в эксплуатационных характеристиках.

Установка солнечных батарей может субсидироваться государством. К примеру это активно происходит в Австралии, Франции, Израиле. Во Франции и вовсе возвращается 60% стоимости солнечных панелей.

Из недостатков можно выделить следующие:

Пока что солнечные батареи не выдерживают конкуренции, к примеру, если требуется вырабатывать большое количество электроэнергии. Это удачней получается у нефтевой и ядерной промышленности.

Производство электроэнергии напрямую зависит от погодных условий. Естественно, когда за окном солнечно – ваши солнечные батареи будут работать на 100% мощности. Когда же будет пасмурный день – этот показатель будет падать в разы.

Для производства большого объёма энергии солнечным батареям требуется большая площадь.

Как можно видеть, у данного источника энергии плюсов всё равно больше чем минусов, а минусы не такие страшные как казалось бы.

Солнечные панели своими руками

А теперь о том, как сделать солнечную батарею. Первым, что придется приобрести, будет набор преобразующих пластин, количество которых зависит от мощности самодельной гелиоэлектростанции. Для одной батареи нужно будет 36 штук. Можно воспользоваться набором Solar Cells, а также приобрести поврежденные элементы или с дефектами – это скажется лишь на внешнем виде батареи. Если они рабочие, то на выходе получится почти 19 Вольт. Спаивать их нужно с учетом на расширение – оставляя зазор до пяти миллиметров между ними. Устройство солнечной батареи своими руками требует предельной внимательности при исполнении пайки фотопластинок. Если пластинки приобретались без проводников, то их необходимо напаивать вручную. Процесс сложный и ответственный. Если работа выполняется паяльником на 60 Вт, лучше всего последовательно с ним подключить простую стоваттную лампочку.

Качество пайки – основное требование к безупречной работе солнечных батарей. Перед установкой подложки необходимо все места пайки протестировать. Выводить ток рекомендуется с использованием проводов малого сечения. Например, акустическим кабелем с силиконовой изоляцией. Все проводники необходимо закрепить герметиком.

Затем стоит определиться с поверхностью, на которую эти пластины будут крепиться. Вернее, с материалом для ее изготовления. Самым подходящим по характеристикам и легкодоступным является стекло, которое имеет максимальную пропускную способность светового потока по сравнению с оргстеклом или карбонатом.

Следующим шагом станет изготовление короба. Для этого используется алюминиевый уголок или деревянный брус. В каркас на герметик сажается стекло – желательно тщательное заполнение всех неровностей. Следует заметить, что герметик должен высохнуть полностью – во избежание загрязнения фотопластинок. Затем на стекло крепится готовый лист из спаянных фотоэлементов. Способ крепления может быть различный, но солнечные батареи для дома, отзывы о которых распространены, закреплялись в основном с помощью прозрачной эпоксидной смолы или герметика. Если эпоксидку наносят равномерно на всю поверхность стекла, после чего на нее помещают преобразователи, то герметиком крепят в основном на каплю посредине каждого элемента.

Для подложки используется различный материал, который также крепится на герметик. Это могут быть и древесно-стружечные плиты небольшой толщины или лист ДВП. Хотя можно, опять же, залить и эпоксидной смолой. Корпус батареи должен быть герметичным. Сделанная таким способом солнечная батарея своими руками, схема сборки которой оговаривалась выше, даст 18–19 Вольт, обеспечив зарядку 12-вольтового аккумулятора.

Комплектующие

Что необходимо для того, чтобы собрать простейшую солнечную батарею?

Во-первых, потребуются сами солнечные элементы, с помощью которых энергия нашего светила будет преобразовываться в электрическую. Производители предлагают различного рода элементы с разными размерами и разной мощностью. Чаще всего это устройства размерами 15×8 мм, такие небольшие пластинки. Чтобы собрать батарею мощностью 60 Вт, потребуется приблизительно около сорока приборчиков. Приплюсуйте сюда еще 10 штук про запас на случай излома. Солнечные элементы очень хрупкие.

• Во-вторых, понадобится оргстекло. Для этого надо будет два листа: один снизу, который будет выполнять функции основы батареи. Его толщина должна быть 4-6 мм. Кстати, нижнее оргстекло можно заменить фанерой. Второй слой – верхний толщиною 2 мм.
• В-третьих, крепежные детали: самоклеящийся двусторонний скотч, металлические (алюминиевые) уголки, клей, болты с гайками для крепления двух оргстекол между собой.
• В-четвертых, дополнительные электрические детали: припой (лучше всего легкоплавкий), флюс, диоды и так далее.

Солнечная батарея из различных материалов своими руками

Солнечная батарея из оптического диска

Для того чтобы сделать солнечную батарею из обычного CD-диска потребуются три кремниевых стабилитрона (2С168).

• Прежде всего на самом диске нужно сделать несколько витков из проволоки и закрепить термоклеем, сами витки будут напоминать лепестки цветов вокруг отверстия диска. Между обмотками разместить и впаять стабилитроны.
• Одну из обмоток нужно разрезать для создания выводов снятия параметров напряжения. После зачистки выводов необходимо припаять к ним участки проводов, чтобы удобно было приставлять щупы мультиметра. Для проверки работоспособности батареи замеряем мультиметром параметры напряжения цепи.

С использованием диодов Шоттки 2С168 напряжение должно равняться 2,5-3,5 мВ, под прямыми солнечными лучами значение значительно увеличится – 1,3 В.

Солнечная батарея из медной фольги

Чтобы не тратить большое количество времени на закупку и поиски электрических элементов, опытные умельцы могут соорудить солнечную батарею даже из листов медной фольги:

• Для этого необходимо взять фольгированный материал и очистить его от различного рода загрязнений, чтобы не уменьшать мощность готовой схемы.
• Не нужно недооценить и влияние процесса оксидирования. Чтобы очистить лист, необходимо накалить его на электрической плите до окрашивания в черный цвет. Это означает, что образовался оксид меди, который нужно полностью остудить и удалить с поверхности листа. Со вторым материалом данные действия не потребуются.
• Оба листа теперь нужно поместить в прозрачную емкость так, чтобы соприкосновение между ними отсутствовало, и залить соляным раствором. Материалы лучше всего разместить так, чтобы верх выступал на 2,5 сантиметра.
• Щупы мультиметра аккуратно закрепляются на каждом из листов.
