Принцип работы солнечных батарей
Солнечные батареи считаются очень эффективным и экологически чистым источником электроэнергии. В последние десятилетия данная технология набирает популярность по всему миру, мотивируя многих людей переходить на дешевую возобновляемую энергию. Задача этого устройства заключается в преобразовании энергии световых лучей в электрический ток, который может использоваться для питания разнообразных бытовых и промышленных устройств.
Правительства многих стран выделяют колоссальные суммы бюджетных средств, спонсируя проекты, которые направлены на разработку солнечных электростанций. Некоторые города полностью используют электроэнергию, полученную от солнца. В России эти устройства часто используются для обеспечения электроэнергией загородных и частных домов в качестве отличной альтернативы услугам централизованного энергоснабжения. Стоит отметить, что принцип работы солнечных батарей для дома достаточно сложный. Далее рассмотрим подробнее, как работают солнечные батареи для дома подробно.
Как было сказано раньше, принцип работы заключается в эффекте полупроводников. Кремний является одним из самых эффективных полупроводников, из известных человечеству на данный момент.
При нагревании фотоэлемента (верхней кремниевой пластины блока преобразователя) электроны из атомов кремния высвобождаются, после чего их захватывают атомы нижней пластины. Согласно законам физики, электроны стремятся вернуться в свое первоначальное положение. Соответственно, с нижней пластины электроны двигаются по проводникам (соединительным проводам), отдавая свою энергию на зарядку аккумуляторов и возвращаясь в верхнюю пластину.
Технические характеристики

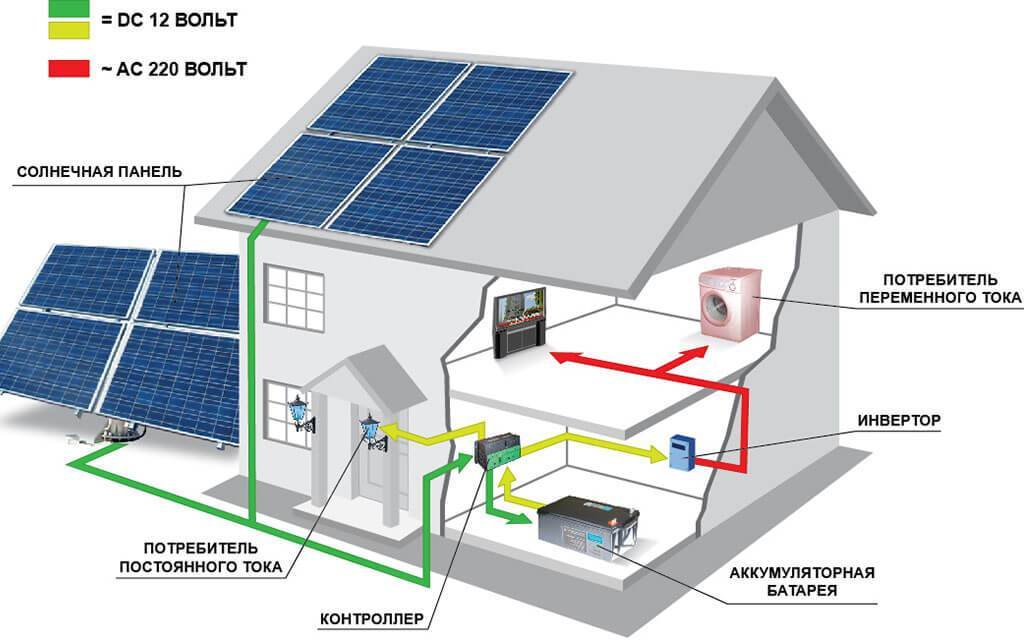

Устройство солнечной батареи довольно простое, и состоит из нескольких компонентов:
- Непосредственно фотоэлементы / солнечная панель;
- Инвертор, преобразовывающий постоянный ток в переменный;
- Контроллер уровня заряда аккумулятора.
Аккумуляторы для солнечных батарей купить следует с учетом необходимых функций. Они накапливают и отдают электроэнергию. Запасание и расход происходит в течение всего дня, а ночью накопленный заряд только расходуется. Таким образом, происходит постоянное и непрерывное снабжение энергией.
Чрезмерная зарядка и разрядка батареи укорачивает ее эксплуатационный срок. Контроллер заряда солнечной батареи автоматически приостанавливают накопление энергии в аккумуляторе, когда он достиг максимальных параметров, и отключают нагрузку устройства при сильной разрядке.

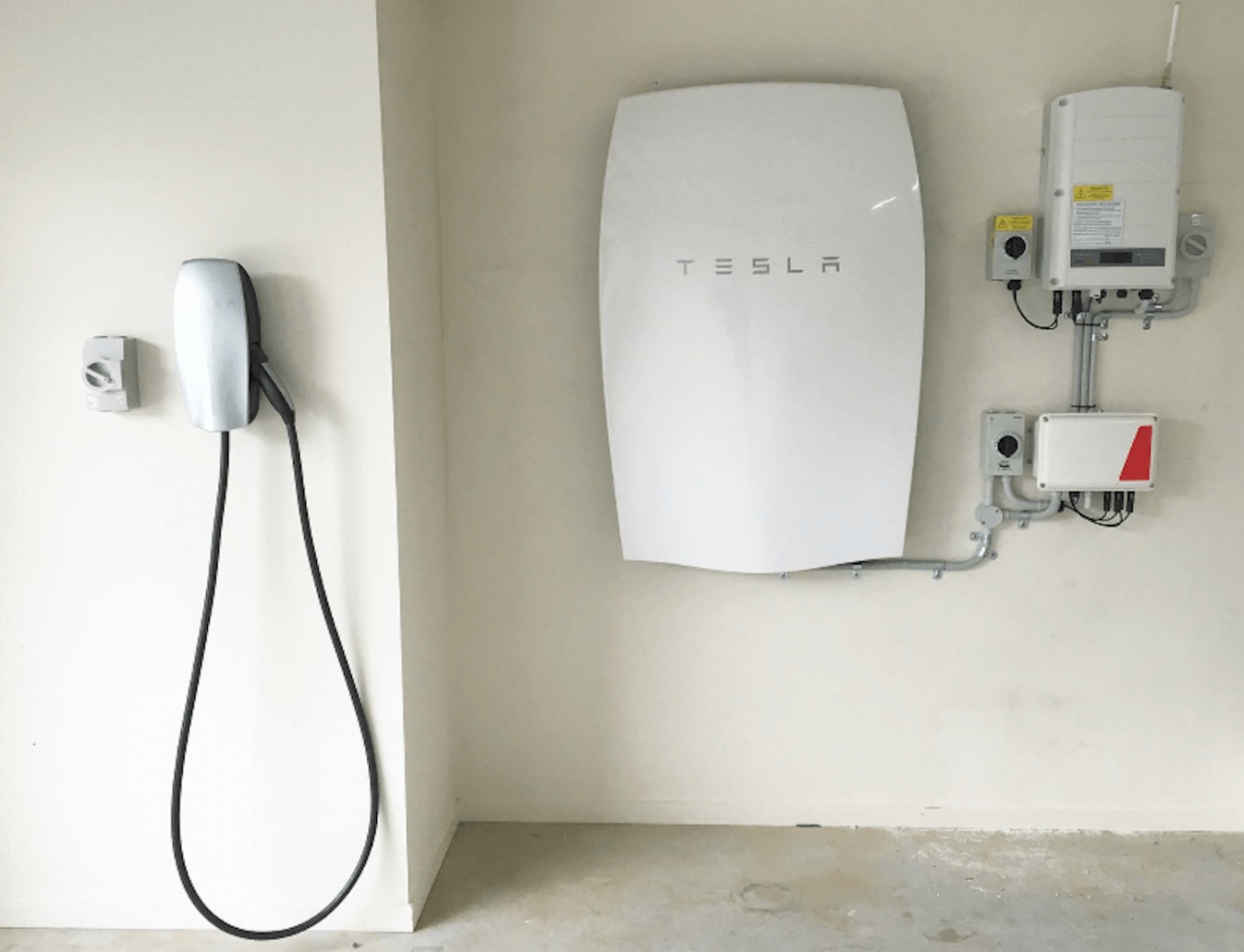

(Tesla Powerwall – аккумулятор для солнечных панелей на 7 КВт – и домашняя зарядка для электромобилей)
Сетевой инвертор для солнечных батарей является самым важным элементом конструкции. Он преобразовывает полученную от солнечных лучей энергию в переменный ток различной мощности. Являясь синхронным преобразователем, он совмещает выходное напряжение электрического тока по частоте и фазе со стационарной сетью.
Фотоэлементы могут соединяться как последовательно, так и параллельно. Последний вариант увеличивает параметры мощности, напряжения и тока и позволяет устройству работать, даже если один элемент потеряет функциональность. Комбинированные модели изготовлены с использованием обеих схем. Эксплуатационный срок пластин около 25 лет.
Востребованы ли гелиосистемы
Уже сейчас установлено более 160 млн.м2 этих панелей во всем мире. Лидируют Китай и Япония. Не отстают и некоторые европейские страны, где выработка тепла такими системами составляет около 5% от всей необходимой.
Пройдет не много лет и многие страны откажутся от газа и угля совсем. К примеру, в Украине, где тарифы достаточно высокие, такие системы устанавливают в больших количествах. Единоразовое вложение денег позволит получить энергонезависимость, пусть даже и частичную. И дело не только в экономии, такие установки экологически чисты и не загрязняют окружающую среду.
Преимущества этих систем
Альтернативных источников энергии сейчас много, это и солнечные панели, ветрогенераторы, тепловые насосы и тд. Однако именно солнечные коллекторы набирают все большую популярность, этому есть ряд причин:
- Стоимость системы самая низкая из всех альтернативных источников , это обусловлено несложной технологией изготовления и монтажа.
- Несложный монтаж , который можно сделать даже самому, обладая определенными знаниями и навыками.
- Легкость в эксплуатации , не нужно никаких особых навыков чтобы следить за ними.
- Низкая стоимость ремонта , все детали системы недорогие. Нет крупных узлов, требующих замены целиком. Ремонт можно выполнить самостоятельно, предварительно немного изучив устройство.
- Универсальность . Гелиосистему можно использовать для нагрева воды и отопления, без дополнительных циклов преобразования энергии. Подобрать количество панелей можно исходя их конкретной необходимости.
Немного о недостатках
У любой системы есть недостатки и солнечные коллекторы здесь не исключение. Они занимают значительную площадь, одна панель занимает в среднем 2-3 м2. Эффективность их работы зависит от климатической зоны где они используются. Также они очень климатически зависимые, зимой их КПД минимально, при этом расходы энергии на обогрев максимально. Это делает солнечные коллекторы не очень эффективными для отопления. Как заявляют многие производители, они способны покрыть до 30% расходов на отопление.
Как коллектор работает зимой?

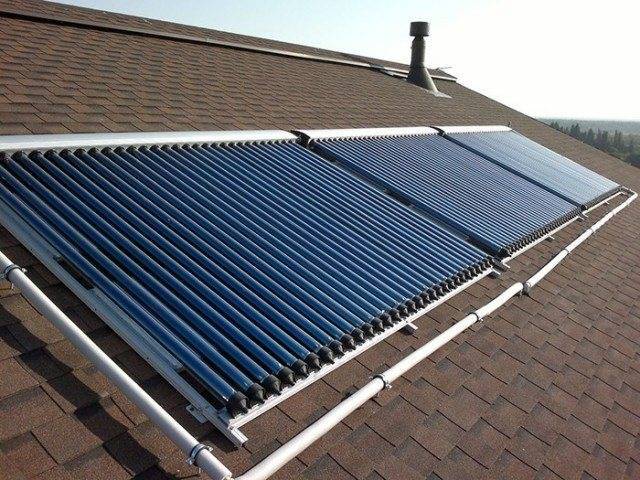

Для систем отопления рекомендуется выбирать вакуумный солнечный коллектор, который лучше подходит для обеспечения бесперебойной подачи тепла в помещения.
Работает гелиосистема следующим образом:
- При поглощении солнечной энергии теплоноситель в контурах трубок испаряется, поднимается вверх и конденсируется в теплообменнике прибора. Происходит передача тепла в теплоноситель внешнего контура. Затем после охлаждения теплоноситель из контура трубок стекает вниз и процесс повторяется.
- Прогретый теплоноситель из наружного контура подается в бак-аккумулятор, откуда полученная тепловая энергия транспортируется до теплоносителя системы ГВС и отопления.
- Движение теплоносителя в наружном контуре осуществляется установкой циркуляционного насоса и автоматической системы управления. В систему входит контроллер, датчики и прочие элементы управления, которые поддерживают установленные параметры работы коллектора.
Для увеличения эффективности, выполнения задач в зимний период, рекомендуется монтировать дублирующие источники энергии. Например, дополнительный агрегат нагрева с применением топлива различных типов или можно решить задачу установкой электрического ТЭНа в бак-аккумулятор. Функциональность дублирующих источников тепла также контролируют приборы автоматики, запуская и отключая агрегаты по мере необходимости.
Немного из использование систем на практике
Решил добавить этот раздел так как появились данные реального использования. Мой хороший знакомый установил ее 3 года назад (Украина, Киевская область).
Используется гелиосистема для отопления дома 100 кв м и горячей воды на 6 человек. Расходы на газ составляли для отопления и горячей воды 33 400 грн
в год. Было принято решение приобрести солнечный коллектор.
В комплекте собраны 6 плоских коллекторов и накопительный бак на 1000 литров. Результат:
- — 100% в течение 6 «теплых» месяцев по нагрузке на ГВС (температура 55 градусов),
- — 50% в течение 6 «холодных» месяцев по нагрузке на ГВС,
- — 25% в течение 6 «холодных» месяцев по нагрузке на отопление в поддерживающем режиме.
Итоговая сумма экономии за год составила 11 300 грн
(в пересчете на рубли сумму нужно умножить на 2.2).
Вся система стояла 94000 грн
. При такой стоимости газа она окупится за 8.4 года. Производители дают гарантию 15 лет, так что 7 лет минимум будет идти чистая прибыль.
Выбираем подходящий солнечный коллектор
Необходимо ознакомиться с рынком и выбрать самые подходящие солнечные батареи для отопления дома. Они бывают 3-х типов:
- Воздушные – внутри них располагается воздух и абсорбирующий тепло элемент. Несмотря на скромную стоимость, они должного распространения не получили, так как характеризуются низким КПД
- Вакуумные – внутри располагаются определенного диаметра стекло трубки, содержащие в себе трубки меньшего диаметра, по которым циркулирует теплоноситель. Между трубками создается вакуум, характеризующийся высокими теплопроводящими свойствами
- Плоские – наиболее распространенные коллекторы. Они представляют собой короб, лицевая сторона которого накрыта стеклом. Под ним пролегает абсорбирующий тепло элемент, который контактирует с трубками, содержащими теплоноситель. Энергия последнего забирается и аккумулируется в электрическую
Принцип работы солнечных батарей
По своей сути данные батареи — это фотогенераторы электрической энергии. Согласно законам физики, солнечный свет образует постоянный электрический ток, воздействуя на полупроводниковые элементы. В цепях батареи возникает определенное напряжение, которое подается непосредственно на сами объекты. В специальном аккумуляторе накапливается энергия, которая потом используется в пасмурную погоду.
Схема водонагревательной гелиосистемы.
Целесообразнее батареи устанавливать на южную сторону крыши дома, угол крыши должен составлять не менее 30⁰С. При этом рекомендуется учесть дополнительные помехи, например, рядом стоящие строения или деревья, которые могут помешать работе всей системы в будущем. В установленном оборудовании поток солнечных лучей должен исходить из учета 1000 кВт/ч на 1 м² за год. Полученная солнечная энергия в данном случае будет равна, использованию 100 л газа. Некоторые мощные батареи площадью около 4 м², применяемые для обогрева частного дома, могут обеспечить среднюю семью из трех человек горячей водой. Они способны выработать энергию примерно до 2000 кВт/ч в год.
В состав солнечных батарей входит:
- прозрачная, стеклянная или пластмассовая верхняя панель, внутри которой циркулируют вода или воздух;
- зачерненная металлическая поверхность, которая поглощает тепловую энергию солнца;
- водяной бак или накопительный резервуар, куда попадает нагретая жидкость или газ, затем они перемещаются непосредственно в батареи.
В установку отопления солнечными батареями входит:
- преобразователь обыкновенный;
- преобразователь постоянного тока в переменный;
- датчик, регулирующий зарядку и разрядку батареи;
- аккумулятор;
- механизм отбора мощности.
Применение
Схема принципа работы и устройства солнечной батареи.
Система отопления, основанная на солнечных батареях, используется в основном для получения электричества. Соответственно, такие батареи практичнее устанавливать в доме с электрическим отоплением, электрическими обогревателями и системой теплых полов. Оборудовав мощными солнечными батареями отопление частного дома, можно в дальнейшем пользоваться горячей водой. В этом случае необходимо учесть количество проживающих человек, площадь обогреваемого жилья и расход потребляемой энергии.
Например, в семье из трех человек в среднем расходуется до 500 кВт в месяц только на бытовые приборы. При этом не учитывается количество энергии на подогрев воды. Лучше всего площадь системы солнечного отопления рассчитывать из учета 1 м² площади батареи на человека. Для установки системы теплого пола на каждые 10 м потребуется 1 м² солнечной батареи.
Эффективность
Эффективность работы солнечных батарей зависит от множества факторов, и главным здесь является поступающая энергия солнца. В случае отопления дома, расположенного в северных широтах, рекомендуется использование совмещенных видов отопления, где обогрев солнечными батареями будет использоваться как дополнительный вариант к газовому или твердотопливному отоплению.
Совмещенный способ обогрева частного дома можно использовать и в более теплых широтах, потому что мощность солнечных батарей при недостаточном естественном освещении и в пасмурную погоду крайне мала. Поэтому обогрев таким способом является больше средством экономии, чем основным источником тепла в доме. Вследствие этого не рекомендуется полностью отказываться от других способов обогрева дома. Самым эффективным отоплением на сегодня является комбинированный способ обогрева жилья.
Что такое солнечный коллектор и зачем он нужен
Ежедневно на землю падает огромное количество солнечного излучения большая часть которого не используется. Задача коллектора — «впитать» в себя определенную долю этого излучения и преобразовать его в пригодную для человеческих потребностей энергию.
При этом важно отличать: солнечное излучение может быть преобразовано в 2 вида энергии – тепловую и электрическую
- Солнечные коллекторы применяются для получения тепла и нагрева воды. Они нагревают воду которая используется для ГВС и отопления здания.
- Солнечные батареи (они же фотоэлектрические модули) применяются для выработки электроэнергии. Они имеют совершенно другой принцип действия.
Существует также комбинированная технология. Панели, которые одновременно вырабатывают электрическую и тепловую энергию.
Способы подключения к системе отопления
Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.
Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.
Схема с водяным коллектором
В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:
- Летний вариант для горячего водоснабжения
- Зимний вариант для отопления и горячего водоснабжения
Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.
Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.
Зимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке
Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор. Чтобы вода оставалась как можно дольше горячей бак необходимо тщательно утеплить.
Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.
Чтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно
По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.
Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй – на трубе подачи горячего теплоносителя солнечного коллектора.
Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе. В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.
Новым словом и эффективной альтернативой солнечным коллекторам с теплоносителем стали системы с вакуумными трубками, с принципом действия и устройства которых мы предлагаем ознакомиться.
Схема с солнечной батареей
Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.
При снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети
С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.
Увы, наши электросети не приспособлены для получения энергии, могут работать только в одном направлении от источника к потребителю. По этой причине вы не сможете продавать добытую электроэнергию или хотя бы заставить счетчик крутиться в обратную сторону.
Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.
Способы подключения к системе отопления
Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.
Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.
Схема с водяным коллектором
В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:
- Летний вариант для горячего водоснабжения
- Зимний вариант для отопления и горячего водоснабжения
Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.
Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.
Зимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке
Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор.
Чтобы вода оставалась как можно дольше горячей бак необходимо тщательно утеплить.
Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.
Чтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно
По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.
Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй — на трубе подачи горячего теплоносителя солнечного коллектора. Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе.
В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.
Схема с солнечной батареей
Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.
При снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети
С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.
Увы, наши электросети не приспособлены для получения энергии, могут работать только в одном направлении от источника к потребителю. По этой причине вы не сможете продавать добытую электроэнергию или хотя бы заставить счетчик крутиться в обратную сторону.
Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.
Галерея изображений
Фото из
Рабочая часть солнечных батарей представляет собой набор последовательно соединенных кремниевых пластин
Хотя внешне солнечные батареи могут и напоминать закрытые плоские коллекторы, но принцип работы приборов этого вида существенно отличается
Батареи с фотоэлектрическими элементами вырабатывают электроэнергию, которую можно использовать для нагрева теплоносителя или для питания электрических обогревателей
Для сооружения солнечной панели недостаточно подручных средств. Потребуются кремниевые пластины, которые придется покупать
Солнечные электростанции в отоплении дома
Процесс установки солнечных панелей на кровлю
Самостоятельный монтаж прибора на крышу гаража
Самодельный электроприбор для солнечного отопления
Разновидности
В самом широком понимании термин «солнечная батарея» означает некоторое устройство, которое позволяет преобразовывать излучаемую Солнцем энергию в удобную форму с целью последующего использования в различных сферах человеческой жизнедеятельности. Для обогрева домов используются два типа солнечных батарей.
Фотоэлектрические элементы
Батареи этого класса часто называют преобразователями, поскольку с их помощью энергия солнечного излучения преобразуется в электрическую. Такое превращение стало возможным благодаря свойствам полупроводников. Ячейка фотоэлемента состоит из двух материалов, один из которых обладает дырочной проводимостью, а другой – электронной.
Фотоэлектрические элементы
Поток фотонов, из которых состоит солнечный свет, заставляет электроны покинуть свои орбиты и мигрировать через Pn-переход, что и является, собственно, электротоком.
По виду используемых материалов различают три вида фотоэлектрических батарей: кремниевые, пленочные и концентраторные.
Кремниевые
К этому типу относится более трех четвертей выпускаемых сегодня солнечных электробатарей. Это обусловлено распространенностью кремния в земной коре, а также тем, что большинство технологий в сфере производства полупроводниковой электроники было ориентировано на работу именно с этим материалом.
В свою очередь элементы на базе кремния делятся на две разновидности:
- монокристаллические: наиболее дорогой вариант, КПД составляет 19% – 24%;
- поликристаллические: более доступны, но имеют КПД в пределах 14% – 18%.
Пленочные
При производстве фотоэлементов данной группы используются полупроводники, имеющие более высокий, чем у моно- и поликристаллического кремния, коэффициент поглощения света.
Это позволило на порядок уменьшить толщину элементов, что положительно отразилось на их стоимости. Применяются следующие материалы:
- теллурид кадмия (КПД – 15% – 17%);
- аморфный кремний (КПД – 11% – 13%).
Концентраторные
Эти батареи имеют многослойную структуру и характеризуются самой высокой эффективностью – около 44%. Основным материалом при их производстве является арсенид галлия.
Комплектация отопительной системы
Отопительная система на базе фотоэлектрических батарей состоит из следующих компонентов:
- собственно батареи;
- аккумулятор;
- контроллер: управляет процессом зарядки аккумулятора;
- инвертор: преобразует постоянный ток от батареи или аккумулятора в переменный с напряжением 220 В;
- конвектор, водогрейный котел или любой другой тип электрообогревателя.
Сетевая фотоэлектрическая система
Солнечные коллекторы
Батареи данной разновидности состоят из нескольких выкрашенных в черный цвет трубок, через которые перекачивается циркулирующий в системе отопления теплоноситель. При этом тепловая энергия солнечного излучения без всякого преобразования усваивается рабочей средой. В большинстве случаев в ее качестве используется смесь на основе пропиленгликоля (имеет свойства антифриза), но существуют и коллекторы, ориентированные на работу с воздухом. Последний после подогрева подается прямо в отапливаемое помещение.
Солнечные коллекторы
В самом простом исполнении солнечный коллектор называется плоским. Он выполняется в виде бокса из стекла с темным покрытием, которое находится в контакте с проходящим по трубкам теплоносителем. Более сложное устройство имеют вакуумные коллекторы. В таких батареях трубки с теплоносителем помещены в герметичный стеклянный корпус, из которого откачивается воздух. Таким образом, содержащие рабочую среду трубки окружаются вакуумом, который исключает потери тепла от контакта с воздухом.
Очевидно, что изготовление солнечных коллекторов основывается на более простых технологиях, чем производство фотоэлементов. Соответственно, и стоимость они имеют более низкую. При этом КПД таких установок достигает 80% – 95%.
Комплектация гелиосистемы
Основными элементами гелиосистемы (системы солнечных батарей для дома) являются:
- солнечный коллектор;
- циркуляционный насос (в системах с естественной циркуляцией теплоносителя он может отсутствовать, но они являются малоэффективными);
- емкость с водой, играющая роль теплового аккумулятора;
- контур водяного отопления, состоящий из труб и радиаторов.
Схема реализации гелиосистемы с поддержкой отопления с суточным аккумулированием энергии
3 Основные виды
Большие установки способны обеспечить электроэнергией весь дом, а при необходимости и полностью обогреть его. Но это относится только к небольшим частным коттеджам, многоэтажные строения они отопить не смогут.
Что касается комплектации, то она может различаться в зависимости от модели. Как правило, в базовый набор входят:
- вакуумный солнечный коллектор;
- специальный контроллер, следящий за эффективностью работы;
- насос, при помощи которого подается теплоноситель;
- бак объемом 500—1000 литров для горячей воды;
- электрический ТЭН либо тепловой насос.
Перед тем как устанавливать коллекторы, необходимо рассчитать, какая мощность им нужна, чтобы полностью удовлетворить все нужды. При расчете стоит учитывать площадь частного дома, количество проживающих людей, а также расход энергии. Например, для небольшой семьи из трех человек в среднем за месяц потребуется от 200 до 500 Вт/м².
Если планируется обеспечить жилище горячей водой, то затраты на энергию увеличатся. Для эффективности можно сделать комбинированный вариант системы отопления. В таком случае домочадцы будут застрахованы и не останутся без отопления при аварийных и непредвиденных ситуациях.
Как подключаются солнечные батареи
Схема подключения солнечного коллектора, при которой происходит накопление энергии солнечного излучения, не может использоваться для подключения солнечных батарей. В этом случае придется дополнительно устанавливать дорогостоящий блок аккумуляторов. Следовательно, необходимо воспользоваться другим вариантом.
Энергия с солнечных батарей передается контроллеру заряда, который предназначен для постоянной подачи энергии аккумуляторам и стабилизации напряжения. При поступлении электричества на инвертор постоянный ток преобразуется в переменный однофазный ток 220 В.
Видео описание
Видео-пример прикладного использования солнечного коллектора для дачного дома:
- На светопоглощающую панель не должна падать тень от рядом расположенных объектов – домов, деревьев, труб, забора и проч.
- При размещении прибора на крыше дома требуется заранее спроектировать для него крепление.
- Во избежание скопления осадков на рабочей поверхности прибор необходимо установить как можно ближе к вертикальной плоскости, но с минимальным ущербом для улавливания солнечного света.
- Для оптимальной работы на протяжении всего года прибор нужно установить на южную сторону с углом, равным географической широте местности.
