Особенности металлических конструкций
Сегодня прокладка труб в ванной комнате практически не предусматривает чугунные и оцинкованные системы водопровода и слива. Причиной этому служит сложность монтажа конструкций. Однако канализационные коммуникации из чугуна отличает хорошая шумоизоляция и высокая износостойкость по сравнению с изделиями из полимеров.

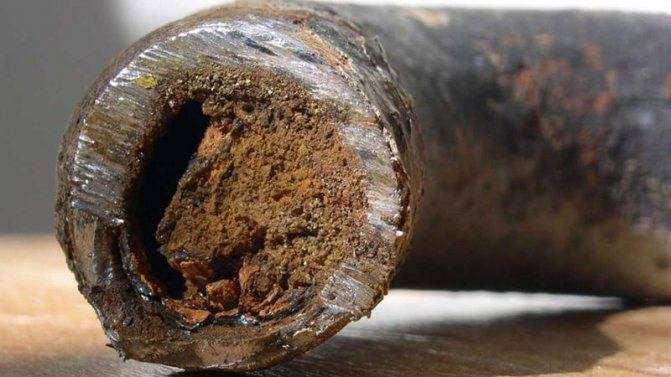

Стальные оцинкованные водопроводные конструкции полностью проигрывают пластиковым аналогам. Они подвержены воздействию коррозии при длительной и интенсивной эксплуатации. Кроме того частой проблемой таких изделий становится образование налета внутри трубы.
Металлические трубы проигрывают пластиковым, так как последние не подвержены коррозии
Соединить же металлические изделия можно только с помощью сварочного аппарата, что не всегда возможно в домашних условиях.
Схема водпроводной разводки в частном доме
Пренебрегать этапом составления схемы водопроводной разводки в частном доме неразумно.
Сразу, после того как домовладельцем будет решено обустроить систему воды целесообразно составить схематический чертёж прокладки труб внутри домостроения с учётом водных потребителей, коллекторных разводок, бойлеров, фильтров и насосных установок.
Это поможет значительно упростить расчёт расходных материалов и составить бюджет проводимого ремонта. При этом для составления схемы трубопровода используют несколько способов:
- последовательная схема подключения источников потребления воды;
- коллекторная разводка трубопровода.
Если рассматривать последовательный принцип разводки труб водоснабжения, то он подходит только для домов, где водой пользуется небольшая семья до 3 человек.
Если же это большой двухэтажный частный дом, где установлено много сантехники и бытовых приборов, использующих водные ресурсы, то такой вариант водоснабжения не рационален.
Принцип укладки последовательной схемы водопровода заключается в прокладке трубы по всем помещениям в доме, где необходима подача водных ресурсов. Это может привести к тому, что при использовании сразу нескольких точек забора воды в крайней из них напор будет минимальным и не сможет в полной мере удовлетворить человеческие потребности.
Коллекторный способ разводки водопровода подразумевает подведение отдельной трубы к каждой точке водозабора. Благодаря этому обеспечивается подача воды с одинаковым давлением ко всем сантехническим проборам в частном доме.
Естественно, что коллекторный способ укладки водопровода намного дороже, так как придётся потратиться на дополнительные трубы. Однако полученная в итоге система водоснабжения оправдывает себя в процессе эксплуатации.
Но вне зависимости от выбранной схемы разводки водопровода он содержит следующие элементы:
Точки потребления водных ресурсов.
Насосная система, подающая воду в частный дом. От насоса прокладываются трубы под землёй, по которым вода будет подаваться к коллектору
Важно учитывать, что для предотвращения опустошения внутридомового водопровода от воды нужно установить обратный клапан.
Расширительный бак, который аккумулирует запас воды для поддержания стабильного уровня давления в системе.
Сразу за гидроаккумулятором целесообразно установить тройник с запорной арматурой. Благодаря этому можно сделать отдельные отводы для воды, используемой в домашних и технических целях.
Отвод, используемый для домашнего потребления, подсоединяется к водоочистительной системе из-за того, что вода со скважины может содержать различные примеси.
Сразу за системой фильтрации устанавливается тройник для разделения водопровода на горячее и холодное водоснабжение.
Трубу холодного водопровода подсоединяют к коллектору, распределяющему холодные водные ресурсы
Целесообразно установить на каждую линию отдельный запорный механизм.
Отвод горячего водопровода подсоединяют к водонагревательному устройству.
Труба после водонагревательного элемента подсоединяется к коллектору горячего водоснабжения.
Естественно, это обобщённая схема разводки водоснабжения частного дома и в разных ситуациях в неё могут входить дополнительные элементы.
Нюансы монтажа водопроводной системы
Самым шумным, пыльным и сложным считается этап прокладки труб водопровода, связанный с проделыванием отверстий в полу, стенах и других внутридомовых конструкциях для разводки трубопровода.
Все остальные мероприятия, связанные с порезкой, соединением и подключением изделий трубопрокатной промышленности не вызывают особых затруднений даже при выполнении своими руками.
Так что самостоятельное обустройство системы подачи воды в частном доме – задача, посильная для каждого домовладельца. Главное, иметь желание и упорно идти к поставленной цели, тогда можно решить любые проблемы.
Как выбрать трубы?
Определяющий параметр – надежность. Трубы в ванной комнате должны выдерживать максимальное давление. Для централизованных систем оно колеблется от 2 до 7 Атм. при норме 4 Атм. В автономных – до 5 Атм. Нужно учитывать не только толщину стенки магистрали, но и надежность соединительных элементов – фитингов, сварных или резьбовых конструкций.
Обзор труб для обустройства водоснабжения ванной комнаты:
- Пластиковые. Материал изготовления – ПВХ, полипропилен (ПП). Для повышения надежности имеют многослойную структуру – армирование алюминиевой фольгой или стекловолокном, барьер от попадания воздуха в воду. Соединяются сваркой, холодной или горячей. Пример – универсальные трубы Рехау серии Rautitan Flex.
- Металлопластиковые. По контракции схожи с пластиковыми, материал – PE (полиэтилен), PE-X (сшитый полиэтилен) или PE-RT (для отопления и горячего водоснабжения). Соединение механическое, с помощью стальных муфт. Обладают лучшей гибкостью, чем пластиковые, возможность оперативной замены отдельных участков водопровода.
- Металлические. Применяются редко, причины – ржавление, большая масса, трудоемкость установки. Соединение сварочное, реже применяются резьбовые муфты.
Диаметр влияет на напор воды, что важно для систем водоснабжения. Чем он меньше, тем больше напор
Для разводки труб в ванной применяют трубопроводы диаметром до 20 мм. Если общая протяженность магистрали превышает 30 м, нужно увеличить этот параметр до 32 мм. Устанавливая водопровод в ванной комнате из полипропиленовых труб нужно учесть температурное расширение материала. Для протяженных участков необходим монтаж компенсационных петель.
Пластиковые трубы
- Длительный срок эксплуатации, до 30 лет
- Нет коррозии
- Быстрый монтаж
- Хорошая термоизоляция
- Температурное расширение, нужны компенсаторные петли
- Часть разрушается под воздействием солнечных лучей
- Для соединения нужен сварочный аппарат
Пластиковые трубы для водопровода: размеры и диаметры, характеристики материалов Использование пластиковых труб для водопровода позволило избавиться от громоздких стальных сетей, которыми ранее были оборудованы практически все жилые дома и общественные здания. Прочные и удобные в…
Металлопластиковые трубы
- Непроницаемы для кислорода, не будет завоздушивания
- Механическая стойкость
- Для установки муфт не нужны специальные приспособления
- Минимальный радиус изгиба до 5 диаметров
- Максимальная температура воды до +95°С
- Горючесть
- Разные проходные диаметры у труб и фитингов
Стальные трубы
- Высокая прочность
- Работа в системах с высоким давлением
- Хорошая герметичность, нет завоздушивания
- Максимальная температура воды до +95°С
- Горючесть
- Разные проходные диаметры у труб и фитингов
При соединении стальных труб с фитингами из других металлов на месте стыка будет происходить быстрое окисление.
Выбираем трубы для водопровода
Материал, из которого будут изготовлены тубы для водопровода, играет немаловажное значение в проведении работ своими руками. И главную роль здесь играет не столько стоимость (хотя она и отличается кардинально в некоторых случаях), сколько технология монтажа и необходимый профессионализм мастера
Так, для того чтобы сделать разводку труб под сантехнику и канализацию в санузле используют сегодня тубы из меди, пластика и полипропилена.
БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.
- В первом случае (медь) установка магистрали требует и больших финансовых затрат на закупку всех комплектующих, и определенной квалификации мастера. Поэтому своими руками справиться в этом случае вряд ли удастся.
- Металлопластиковые тубы широко применимы практически во всех областях сантехнических работ. Такие пластиковые изделия легки, просты и удобны в монтаже, а также имеют приемлемую стоимость. Последняя, кстати, в большинстве случаев, зависит от количества фитингов, необходимых для монтажа единой магистрали.
Важно знать, что разводка труб в ванной своими руками из пластика или полипропилена выполняется с помощью переходников и фитингов. Их закупают вместе с тубами, подбирая нужный диаметр
При этом важно знать, что лучше приобрести несколько лишних комплектующих (с запасом), чем потом тратить время на поход в магазин за испорченным элементом.
Способы монтажа водопроводных труб
И видимые трубы никак не украшают ее. Поэтому разработаны технологии, позволяющие спрятать разводку труб в пол или стены. Там же, где такой необходимости нет, применяется открытый метод укладки. Каждый из способов имеет ряд характерных особенностей.
Открытая прокладка
Главное преимущество заключено в том, что имеется постоянный доступ ко всем элементам системы. Такую разводку труб в ванной комнате или туалете легко обслуживать, и можно ремонтировать, не повреждая отделку. Монтаж можно сделать собственными силами, так как процедура менее трудоемкая, и требует применения меньшего количества специализированных приспособлений.
Недостатком принято считать опасность повредить трубопровод. Но это относится только к пластиковым элементам. Металлические и металлопластиковые трубы имеют достаточную прочность, чтобы устоять и остаться целыми при механическом воздействии. Страдает также эстетичность помещения. Также мешает шум воды, жужжание счетчика и т.д.
Чтобы устранить все недостатки мастера монтируют короб, который отделывают в стиле комнаты. Имеется в виду стационарный каркас из металлического уголка, прикрепленный к стенам, потолку и полу. Зашивать нужно не полностью. Оставляют люк с дверцей, который нужен, чтобы можно было добраться к кранам, манометрам, счетчику и т.д.
Главное, чтобы стремление сделать помещение красивым не было сильнее здравого смысла.
Некоторые типы труб нельзя прятать. Железные трубы окисляются, ржавеют, гниют. А если их зашить в короб, конденсат на холодном трубопроводе станет причиной появления очагов коррозии. Выход — это разборный короб, который можно периодически демонтировать, и проводить ревизию и профилактику.
Скрытая укладка инженерных коммуникаций
Суть метода в том, что трасса водопровода укладывается в специально прорезанные ниши. Те, кто пожелает смонтировать разводку именно таким способом, должен учитывать следующие факторы:
- Штробить перекрытия запрещено. Пустотные плиты армированные, и именно арматура придает им прочность. Выход – трубы в стяжке на полу.
- Цементно-песчаный раствор весит много, а перегружать перекрытия небезопасно. Это может привести к тому, что оно просто лопнет.
- Резать несущие стены также не рекомендуется. Нарушая целостность каркаса здания, мастер ставит под угрозу его существование. Возможно обрушение.
- Штробить можно кирпичные стены и дома из блоков. Пустотные панели должны всегда оставаться целыми. Это касается бетона и арматуры.
Чтобы не наделать глупостей, лучше обратиться к специалистам. А еще лучше изготовить проект перепланировки, и получить официальное разрешение на выполнение работ.
Несомненный плюс этого метода – отсутствие видимых труб, приятный интерьер. Минус – невозможность вести контроль состояния водопровода. Состояние трубопровода всегда будет тайной, а поломка неприятным сюрпризом. Более того, вмуровывать можно не любые трубы. Нужно выбрать те, которые имеют малый коэффициент термической деформации.
Замуровывать обслуживаемые соединения нельзя.
Если трубы пластиковые, и участки приварены друг к другу – отлично. Главное, чтоб прочность такого трубопровода была достаточной для того, чтобы выдержать нагрузку.
Специалисты рекомендуют придерживаться ГОСТов, которые требуют, чтоб фитинги, муфты и другие соединения были открытыми, так как в большинстве случаев протечь появляется именно здесь.
Как правильно установить смеситель в ванной: монтаж своими руками (с видео)
Для смешивания горячей и холодной воды предназначены смесители. Вода поступает из соответствующих водопроводных труб. Выделяют 5 видов смесителей — однорычажные, двухвентильные, сенсорные, бесконтактные и термостатические.
Однорычажный смеситель — это обычный смеситель с одним рычагом посередине. С его помощью можно отрегулировать напор воды (движение рычага вверх-вниз), а также переключить кран с холодной воды на горячую (движение вправо-влево).
Двухвентильный смеситель едва ли не самая распространенная модель с двумя кранами по бокам. С помощью одного из них включается горячая вода, а с помощью другого — холодная. При монтаже таких смесителей в ванной своими руками учитывайте, что, к сожалению, такие сантехнические элементы не отличаются долговечностью, ремонтировать их приходится часто.
В зависимости от вида смесителя схема разборки различается. Двухвентильный кран с широкой основой разбирается, начиная с кранов, затем необходимо открутить гайки, соединяющие раковину и смеситель.
У смесителя — «елочки» крепление расположено посередине. Чтобы снять такой смеситель, необходимо свинтить гайку с втулки с резьбой. На однорычажном смесителе крепление расположено также посередине. Для его демонтажа достаточно свинтить гайку со шпильки.
Сенсорным смесителем можно управлять с помощью специальных сенсорных кнопок. Несмотря на красивый и современный вид, такие смесители, к сожалению, также часто ломаются.
Перед тем как установить смеситель, необходимо заранее сделать выводы горячей и холодной воды в стене. Внутренняя резьба должна составлять 72 дюйма, а расстояние между осями — в пределах 15 см. Точная подгонка, как правило, выполняется при непосредственной установке смесителя, для этого накручиваются переходные эксцентрики.
Высоту расположения смесителя выбирает сам мастер исходя из типа смесителя, встроенных функций, длины носика и т. д. После этого можно приступать к монтажу смесителя. Сначала на стояке перекрываются запорные вентили подачи воды, а с выводов откручиваются заглушки.
Эксцентрики накручиваются с помощью гаечного ключа. Монтаж смесителя заканчивается накручиванием декоративных чашек.
Посмотрите видео «Монтаж смесителя в ванной своими руками», чтобы лучше понять, как выполняется эта работа:
https://youtube.com/watch?v=-wfy1e6wm0A
Далее вы узнаете, как правильно установить мойку на кухне и раковину в санузле.
Пошаговый алгоритм работ
Как сделать разводку воды в квартирах? Для замены старого водопровода в квартире можно обратиться к профессионалу и вам не придётся выбирать материал, схему разводки и проводить монтаж системы, однако, такие услуги стоят довольно дорого. В свою очередь, организация разводки воды в квартире своими руками требует тщательного соблюдения строительных норм и правил. Это мероприятие подразделяется на несколько основных этапов:
Вначале специалисты рекомендуют подготовить план будущих работ. Такой план должен включать в себя два основных пункта:
- выбор материала. Многих людей интересует один вопрос: какие трубы выбрать для водопровода? Трубы могут быть изготовлены из металла, металлопластика или пластмассы. Каждый материал отличается своими особенностями, которые необходимо внимательно изучить, чтобы не столкнуться в будущем с неожиданными проблемами. Какой материал лучше подходит для монтажа водопровода: полипропилен или металлопластик? Для самостоятельной разводки водоснабжения наиболее подходят металлопластиковые трубы. Смонтировать металлопластиковую коммуникацию довольно просто, поэтому такая работа по силам даже новичку. В любом случае для водопроводов полипропилен или металлопластик подходят как нельзя лучше;
- выбор схемы разводки воды в квартире. Схема монтажа водопроводной коммуникации определяется в зависимости от типа многоэтажной постройки. На сегодняшний день наиболее популярными являются две схемы: последовательная и параллельная. Последовательная схема разводки применяется в том случае, если напор воды в квартире всегда стабилен, однако, такое встречается крайне редко. Поэтому чаще всего для монтажа водопроводной конструкции используют второй вариант, а именно: параллельную или же коллекторную разводку водопровода и канализации.
Коллекторная система разводки — современный и более практичный вариант, в такой водопроводе давление будет стабильным
Расчёт фитингов и других вспомогательных элементов, а также показателя сечения трубопровода. Рекомендуется перед каждым источником водозабора устанавливать перекрывающие краны
Важно запомнить, что показатель сечения труб должен быть меньше, чем у соединительных элементов
Четвёртый пункт схемы включает в себя перечень необходимых для проведения разводки инструментов.
Демонтаж старой коммуникации и прокладка новой
Во время демонтажа старой конструкции очень важно позаботиться о соблюдении показателя сечения всех выходов и труб, иначе придётся использовать специальные переходные муфты
Как правило, в стандартных квартирах комнаты, где располагаются водопроводные конструкции, имеют ограниченную площадь. В связи с этим предпочтение рекомендуется отдавать наиболее компактному варианту прокладки водоснабжения. Как уже говорилось выше, для водопровода в квартире можно использовать трубы из разных материалов.
Виды труб для укладки
Для прокладки водопровода и канализации используют полипропиленовые, металлопластиковые и поливинилхлоридные трубы.
Полипропиленовые. Подходят для систем с давлением до 25 атмосфер. Сохраняют первоначальную надежность десятилетиями, не ржавеют. Полипропиленовые трубы можно использовать для подвода горячей и холодной воды. При монтаже их соединяют методом диффузионной сварки, получая прочные неразъемные стыки.
Металлопластиковые. Это двухслойные изделия. С внутренней стороны располагается пластик. С внешней — металл. Металлопластиковые трубы подходят для подвода горячей и холодной воды. Их можно гнуть и уменьшать количество соединений. Чтобы сделать стыки, используют компрессионные и прижимные фитинги.
ПВХ. Это жесткие трубы, подходящие для прокладки канализации и монтажа стояков. В качестве соединителей применяют раструбы с уплотнением. ПВХ-трубы весят мало, поэтому не доставляют трудностей при монтаже. Для обустройства канализации мастера используют трубы диаметром 5 и 11 см.
Как подвести трубопровод к полотенцесушителю
Подводящие конструкции можно протянуть к сушилке от отопительного стояка или же магистрали горячей воды, но не забывайте о том, что при наличии центрального отопления, радиатор будет работать лишь во время отопительного сезона. Кроме того, если врезать отводы в отопительную систему, нужно будет перекрывать воду на стояке, а это следует предварительно согласовывать с коммунальщиками в своем доме.
Лучше всего подключаться от горячего трубопровода, а для удобства и с целью экономии горячей воды между сушилкой и магистралью лучше поставить байпасную перемычку, соединяющую прямую и обратную трубы. В вот шаровые краны перед и после змеевика смогут отсекать сушилку при необходимости ее сменить или с целью сохранения теплого воздуха в помещении.
С чего начать
Первым этапом организации инженерных коммуникаций в санузле является грамотная разработка проекта. Изначально необходимо определиться с видами и количеством сантехнического оборудования и выбрать оптимальные места расположения для каждого прибора (унитаза, биде, умывальника, ванны или душевой кабины, стиральной машины, полотенцесушителя и пр.).
На основании этих данных создается схема разводки горячей и холодной воды. Для раздельного санузла потребуется два отдельных проекта. Подробный план поможет не только максимально точно рассчитать, сколько и каких расходных материалов потребуется, но и правильно рассчитать параметры и алгоритм работы всей системы с учетом функциональной нагрузки сантехнических устройств и потребляемого ими объема воды.
Типы схем разводки водопровода
На практике разводку выполняют тремя способами:
- с использованием тройников-распределителей – последовательным;
- через коллектор;
- с проходными элементами – розетками.
Выбор схемы разводки водоснабжения в квартире зависит от индивидуальных потребностей владельца жилья и конструктивных особенностей помещения. В некоторых случаях уместно использовать последовательную и коллекторную разводку одновременно.
Тройниковая
Эта схема разводки водопровода в квартире базируется на транспортировке холодной и горячей воды по двум центральным трубопроводам. В местах расположения точек водоразбора с помощью тройников монтируются отводы, по которым вода доходит до потребителя.
Поскольку после начала тока воды через любой кран напор жидкости в магистрали уменьшается, центральную трубу подбирают с большим диаметром, чем внутренние размеры отводов.
Кроме этого, требуется грамотно расположить стыки труб. Лучше всего их устраивать в местах, скрытых от обзора. Например, в закрытых частях моек, ванны, стеновых нишах. Там соединения будут доступны для обслуживания, но не испортят внешний вид помещения.
Недостатком последовательного подключения является полная отсечка ветки от ввода в случае ремонта. Для решения этой проблемы можно устанавливать дополнительные аварийные краны, но увеличение их количества приводит к уменьшению напора. Кроме этого, для тройниковой схемы характерна заделка стыков в стенки. Если труба потечет, то придется разбирать отделку и разбивать стену.
Последовательная разводка будет неэффективной в помещениях с большим количеством точек водоразбора на одной ветке. На таком участке неминуемо произойдет падение давления в самых удаленных от ввода точках, в особенности при одновременной работе нескольких устройств. Следствием таких перепадов могут стать сбои в работе оборудования.
Коллекторная
Коллекторную схему водопроводной разводки выгоднее применять в случае с большим количеством узлов водоснабжения в квартире.
Основное отличие от тройникового варианта заключается в использовании коллектора. Из центрального стояка вода подается на коллектор, а из него – на каждый отдельно взятый сантехнический прибор. Благодаря этому она распределяется равномерно. Поэтому напор в трубопроводе не снижается в самых удаленных от ввода точках.
При необходимости ремонта отсекается только ветка с повреждением, а не весь водопровод. По этой же причине каждую ветку можно смонтировать уникально под нужды отдельно взятого потребителя. На участок, подводящий воду к стиральной машине, может понадобиться установка дополнительных фильтров. А для работы бачка унитаза они будут не нужны.
Для разводки горячей и холодной воды покупают отдельные коллекторы. Между ними и стояками устанавливают краны для прекращения водоснабжения в аварийной ситуации или при ремонте Потребители получают воду из коллекторов, причем к ванне, раковинам подводят ГВС и ХВС. К унитазу и стиральной машине – только холодную, а к полотенцесушителю – только горячую воду.
Если точек водоразбора очень много, то к одной ветке коллектора можно подключить несколько потребителей по тройниковой схеме.
С проходными розетками
Проходной розеткой является соединитель в виде колена с изгибом 90о, с помощью которого подключают водопровод в квартире. В конструкцию розеток входят кронштейны для крепежа к стене, резьбы со стороны подключения потребителя и входные отверстия для спайки с трубой, по которой подается вода.
Для подключения смесителей выпускают двойные розетки на планке. Такие соединители используют для смесителей в ванной или кабине для душа. Существенным недостатком считают сложность монтажа – приходится паять одновременно две трубы.
Полотенцесушитель
Обязательным атрибутом внутри ванной комнаты является полотенцесушитель. В многоквартирных типовых домах для этого сантехнического изделия обычно устанавливается отдельный стояк отопления. Это самый сложный вариант монтажа труб по ряду причин:
- стояк выходит из нижнего перекрытия, заходит в верхнюю плиту;
- для скрытой разводки либо придется изготавливать фальш-панель из гипсокартона, либо долбить железобетонные плиты, чтобы смонтировать отводы, вырезать штробы в стенах.
Реже указанный прибор врезается в систему ГВС, тогда со скрытой разводкой труб к водорозеткам не возникает.
