Средства защиты от поражения электрическим током: меры безопасности

Стационарная электролаборатория | Сергей Красницкий

В этом разделе я расскажу вам о средствах защиты. Что это, какие виды бывают, для чего необходимы, зачем их испытывать, какие требования предъявляются к ним, какая периодичность поверки.

СИЗ или средства индивидуальной защиты, необходимы для защиты человека от воздействия вредных факторов на производстве, в нашем случае, большинство средств защиты необходимо для защиты от поражения электрическим током.

Перечислю основные средства защиты при работе с электроустановками до 1000 Вольт: изолирующие штанги всех видов; изолирующие клещи; указатели напряжения; электроизмерительные клещи; диэлектрические перчатки; ручной изолирующий инструмент.

Так же есть дополнительные средства защиты: диэлектрические галоши; диэлектрические ковры и изолирующие подставки; изолирующие колпаки, покрытия и накладки; лестницы приставные, стремянки изолирующие стеклопластиковые; переносные заземления.

Периодическое испытание средств защиты, необходимо для того что бы удостовериться в том что эти средства выполняют свои защитные функции. Например: диэлектрические перчатки при контакте с проводом под напряжением не допустят поражения электрическим током, или указатель напряжения не имеет пробой на ручке.

После испытания на изделие ставится клеймо с отметкой о поверке и датой следующего испытания, и выписывается протокол. Наличие клейма и протокола является подтверждением безопасности защитного средства, при соблюдении правил хранения и общих правил пользования таких средств можно гарантированно заявить о защите от поражения электрическим током.

Общие правила пользования защитными средствами следующие:

электрозащитными средствами пользуются по их прямому назначению в электроустановках напряжением не выше того, на которое они рассчитаны;

основные изолирующие средства рассчитаны на применение в закрытых установках, а в открытых электроустановках и воздушных линиях они применяются только в сухую погоду.

Перед применением средств защиты персонал обязан проверить его исправность, отсутствие внешних повреждений, очистить от пыли, проверить по штампу срок годности.

У диэлектрических перчаток перед употреблением следует проверять отсутствие проколов путем скручивания их в сторону пальцев. Пользоваться средствами защиты, срок годности которых истек, запрещается.

Ручной инструмент, применяемый при монтажных, демонтажных, ремонтных работах, при обслуживании электрооборудования (отвертки, плоскогубцы, кусачки и т.д.), должен быть длиной не менее 100 мм, иметь покрытие из влагостойкого нехрупкого изоляционного материала и специальные упоры перед рабочей частью и находиться в исправном состоянии.)

Существует Приказ Минэнерго России от 30.06.2003 N 261 «Об утверждении Инструкции по применению и испытанию средств защиты, используемых в электроустановках», в нем расписана периодичность и требования к испытаниям средств защиты.

Сроки поверки средств защиты:

Защитное средство	Периодичность поверки
Штанги изолирующие	1 раз в 24 месяца
Изолирующие клещи	1 раз в 24 месяца
Электроизмерительные клещи	1 раз в 24 месяца
Указатели напряжения до и свыше 1000 В	1 раз в 12 месяцев
Перчатки диэлектрические	1 раз в 6 месяцев
Галоши диэлектрические	1 раз в 12 месяцев
Боты диэлектрические	1 раз в 36 месяцев
Инструмент ручной изолирующий	1 раз в 12 месяцев
Когти и лазы монтёрские	1 раз в 12 месяцев
Пояса предохранительные	1 раз в 6 месяцев

В нашей электролаборатории, в среднем, поверка средств защиты осуществляется в течении 2-х рабочих дней, в исключительных случаях (например заказчик из области) мы идем на встречу и можем произвести небольшой объём работ в течении нескольких часов.

Классификация

Каким бы не было надежным изоляционное покрытие, оно не может служить вечно, особенно, когда технологический цикл предполагает наличие сложных условий. Угрозу могут представлять и другие факторы, например металлическое покрытие полов в производственном помещении или расположение электрооборудования рядом с заземленными металлическими конструкциями. Это при косвенном касании может спровоцировать поражение электротоком.

Для повышения эффективности электробезопасности была разработана система классификации помещений по степени опасности. В соответствии с действующими нормами (см. ПУЭ п. 1.1.13) все виды помещений (бытовые, производственные, административные и т.д.) разделяют на три группы. Подробно о каждой из них будет рассказано ниже.

Первый класс – «помещения без повышенной опасности»

Эта группа включает в себя любой тип помещения, отвечающего следующим условиям:

Низкая влажность, как правило, не превышающая 60,0%.
Допускается наличие климатических систем, включая вентиляцию и отопление.
Покрытие пола должно быть выполнено только из диэлектрических материалов. То есть, земляные, железобетонные и металлические полы исключаются.
Температура воздуха до 30,0°С.
Отсутствует выделение технологической пыли.
В воздухе не присутствуют химически активные вещества.

То есть, в помещениях данной группы недопустимо наличие никаких деструктивных факторов, влияющих на понижение уровня электробезопасности. В качестве примера можно привести помещения в жилых, офисных, торговых и административных объектах.

При выполнении перечисленных выше условий, в данную категорию могут быть зачислены и производственные помещения, например, «чистые» цеха, где производятся электронные компоненты. На таких объектах создаются практически стерильные условия, поддерживается постоянная температура воздуха и заданный уровень влажности.

Производственное помещение первого класса электробезопасности

Второй класс – «Помещения с повышенной опасностью»

В эту группу может быть зачислено любое помещение, если присутствует хоть один из факторов опасности, присущих данному классу. Перечислим их:

Повышенное содержание влаги в воздухе (свыше 75,0 %). Подробно с нормативами влажности можно ознакомить в ПУЭ (см. п. 1.1.8).
Наличие большой концентрации токопроводящей пыли, образуемой в ходе технологического процесса.
Покрытие пола проводит электроток (железобетон, металл, земля и т.д.).
Температура воздуха не опускается ниже отметки 35,0°С. Допустимые нормы температурных режимов для различных классов помещений приводятся в ПУЭ (см. п. 1.1.10).
Имеется угроза поражения электротоком при косвенном касании токоведущих элементов. Например, в результате пробоя изоляции на кожухе станка присутствует опасное напряжение, а рядом расположена заземленная металлическая конструкция (колона, балка, трубы и т.д.). При одновременном касании конструкции и кожуха рабочий окажется под смертельно опасным напряжением.

Под данную категорию попадает большая часть производственных и ремонтных цехов, а также некоторые складские помещения.

Третий класс – «Особо опасные помещения»

Существует три условия, по любому из которых помещению может быть причислена категория особой опасности, перечисли их:

Высокая концентрация влаги, то есть, показания относительной влажности приближаются к 100,0%.
Превышение допустимых норм концентрация в воздухе химически активных соединений, способных нанести вред электрооборудованию (разрушить электроизоляцию, контакты, токоведущие жилы и т.д.).
В помещении более одного фактора из списка условий для второй категории опасности. Например, высокий уровень температуры (от 35,0°С) и влажности (75,0% и более).

В качестве яркого примера производственного помещения, отвечающего всем трем, перечисленным выше условиям, можно привести гальванические цеха.

Гальванический цех – особо опасное помещение

Следует отметить, что по нормам электробезопасности к третьей категории причисляют открытые и расположенные под навесом площадки. Соответственно, в данную группу входят и любые виды открытых распределительных устройств (ОРУ).

Защитные средства: какие применяются и как?

Средства из пластмассы, дерева, эбонитов нужно хранить в плотно закрытых помещениях, а дополнительные резиновые элементы в сухих помещениях с уровнем влажности не менее 50 и не более 70%, а также при температуре не более 50 градусов Цельсия.

Приборы для измерения тока вместе с противогазами и указателями направления следует держать в специальных чехлах. Начальник электроцеха предприятия обязан вести контроль за защитными средствами. Результаты проверок и дата выдачи/возврата должны быть указаны в специально отведенном журнале.

Каждый вид средств должен быть четко пронумерован и храниться отдельно. Во время приема и использования средства должны проходить проверки и тестирования на выявление утечек тока, а канаты, шланги, кошки проверяются механическим путем на изгибы, переломы и слабые места.

Универсальное УЗО.

Налагаемые номиналом тока утечки ограничения могут не позволить защитить УЗО с малым током утечки в помещение с большой потребляемой мощностью. Как в таком случае выбрать УЗО? На самом деле все очень просто: надо либо увеличить количество дифференциальных реле, с целью распределения нагрузок и соответственно токов утечки по разным дифференциальным реле, что однако значительно увеличивает стоимость такой системы, или выбрать универсальное устройство защитного отключения УЗО 30мА, обеспечивающего защиту от поражения током, так как 30мА еще не приводит к негативным последствиям для здоровья с одной стороны и обладающим достаточно высоким номиналом тока утечки, позволяющим подключать значительные нагрузки, с другой стороны. Кроме того, 30 мА УЗО может оказаться и вовсе единственно возможным выбором, в случае невозможности разделения нагрузок, например, при защите достаточно мощной стиральной машины.

Правила обеспечения СИЗ на предприятиях

Перечень СИЗ, используемых для работников различных отраслей промышленности, правила их использования, хранения и ухода описаны в таком нормативном документе, как Приказ Минздравсоцразвития России №290н от 1 июня 2009 года ( в редакции от 12 января 2015) “Об утверждении Межотраслевых правил обеспечения работников специальной одеждой, специальной обувью и другими средствами индивидуальной защиты”.

Обязанности работодателя по обеспечению работников СИЗ

Помимо стандартных и повседневных СИЗ, работодатель на случай чрезвычайных ситуаций (радиационного заражения, применения химического и биологического оружия, аварий на химических производствах, стихийных бедствий природного характера) обязан обеспечивать своих сотрудников специальными средствами индивидуальной защиты.

Нормы выдачи

Нормы выдачи, а также перечень средств индивидуальной защиты для работников определенной профессии регламентируется упомянутом выше нормативным документом (Приказ Минздравсоцразвития России №290н).

Аптечка индивидуальная аи-4

Индивидуальная аптечка АИ-4, пришедшая на смену устаревшей АИ-2, включают в себя 8 пеналов различных цветов (бесцветного, малинового, голубого, желто-зеленого) и 1 шприц-тюбик, закрывающийся красным колпачком. Применяется такая аптечка при отравлении сильнодействующими ядовитыми веществами, фосфорорганическими соединениями, для профилактики от воздействия на организм ионизирующего (радиационного) излучения, при бактериальном заражении местности, для устранения болевых ощущений при травмах и ожогах.

Советуем изучить Резистор — что это такое и для чего нужен

Важно! Обеспечивать такой аптечкой работника должен каждый работодатель объектов как государственной, так и частной собственности

Индивидуальный противохимический пакет

Индивидуальный противохимический пакет ИПП-11 – упаковка из металлизированного полиэтилена, внутри которой находится тампон, смоченный в специальном растворе – ланглике, предотвращающем или нейтрализующем раздражающее воздействие на кожу различных токсинов и химических веществ. Порядок использования данного СИЗ описан на приклеенной к упаковке инструкции.

Пакет перевязочный медицинский

Данное средство индивидуальной защиты представляет собой герметичную упаковку из полиэтилена или прорезиненного водонепроницаемого материала, внутри которой находятся стерильный 7-ми метровый обрез марлевого бинта, 2 ватно-марлевые подушечки, одна из которых закреплена в 15 см от края бинта, другая – свободно передвигается по нему. Используется такой перевязочный пакет для оказания первой помощи или самопомощи при различных ранениях, сопровождающихся значительными кровопотерями, а также при ожогах различной тяжести.

Универсальная аптечка бытовая

Такая аптечка, в отличие от индивидуальной, может применяться не только на производствах, но и в быту. В нее входят как простые терапевтические лекарственные средства, так и радиопротекторы, перевязочные материалы и антисептики. Благодаря такому разнообразию и большому количеству лекарственных средств, такая аптечка позволяет оказывать медицинскую помощь при различных видах травм, отравлениях, ожогах, радиационном поражении организма.

Термины

Среди нас мало профессионалов

Поэтому так важно разобраться в определенных терминах. Вы должны четко понимать все правила и нормы безопасности жизнедеятельности, чтобы в дальнейшем избежать ужасных последствий. Предупрежден – значит вооружен! Эта поговорка никогда не теряет актуальности

Предупрежден – значит вооружен! Эта поговорка никогда не теряет актуальности.

Итак, защитное заземление – это электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могу оказаться непосредственно под напряжением.

Запоминаем еще один термин. Защитное зануление – это электрическое соединение открытых проводящих частей электроустановки, которые могут оказаться под напряжением по причине замыкания.

А что такое уравнивание потенциалов? Это соединение частей, проводящих ток для равенства их потенциалов. Данный термин часто используется электриками.

Выравнивание потенциалов – это непосредственно снижение разности потенциалов на поверхности, используя защитные проводники, установленные в земле и подсоединенные к заземляющему устройству.

Под защитным отключением подразумевается использование автоматических установок, целью которых является автоматическое выключение питания в целях безопасности. Надеемся, что вы запомнили эти термины.

Универсальное УЗО.

Теоретическое вступление

Первым делом давайте определим некоторые термины, которые будут часто встречаться по ходу нашего материала:

Токоведущая часть провода – это его жилы

Токоведущая часть – участок проводки или электроустановки, находящийся во время работы под напряжением. Нулевой рабочий проводник, также относится к этой категории.
Открытая проводящая часть – место электроустановки, к которому можно свободно прикоснуться. Номинально она под напряжением не находится, однако в силу определенных обстоятельств, этот элемент может тоже оказаться под напряжением, например, если будет нарушена изоляция.
Сторонняя проводящая часть – оборудование, не являющееся частью электроустановки, но способное проводить ток.
Прикосновение прямое – контакт живого организма (человека или животного) напрямую с токоведущей частью.
Прикосновение косвенное – контакт с открытыми проводящими частями.
Сверхнизкое напряжение – для переменного тока составляет показатель не более 50В, а для постоянного – 120В.
Уравнивание потенциалов – соединение проводящих частей, приводящее к уравниванию в них потенциалов.
Автоматическое отключение – размыкание одной или нескольких фаз в автоматическом режиме. Применимо также и для нулевого провода.

Теперь можно переходить непосредственно к материалу.

Специальные средства защиты

К специальным средствам защиты, которые позволяют избежать удара электрическим током, относятся всевозможные устройства и приспособления, действия которых используются в узконаправленных целях. Одним из них являются различные защиты, предназначенные для автоматического отключения электрической цепи в случае возникновения аварийной ситуации:

Автоматические выключатели тока и контакторы;
Дифференциальные защиты, реагирующие на утечку тока при пробое изоляции;
Контроль изоляции;
Защита по напряжению и т.д.

Переносные заземления устанавливаются для соединения токоведущих частей с землей. В результате чего происходит снятие остаточного электрического заряда и последующий контроль отсутствия потенциала. При случайном возникновении электрического тока произойдет защитное отключение электроустановки.

Шунтирующие штанги и перемычки – устанавливаются при работе под напряжением. Они позволяют выровнять потенциал, обеспечивают прохождение токов через изолирующие секции. В случае невозможности выравнивания потенциалов произойдет срабатывание защитного устройства.

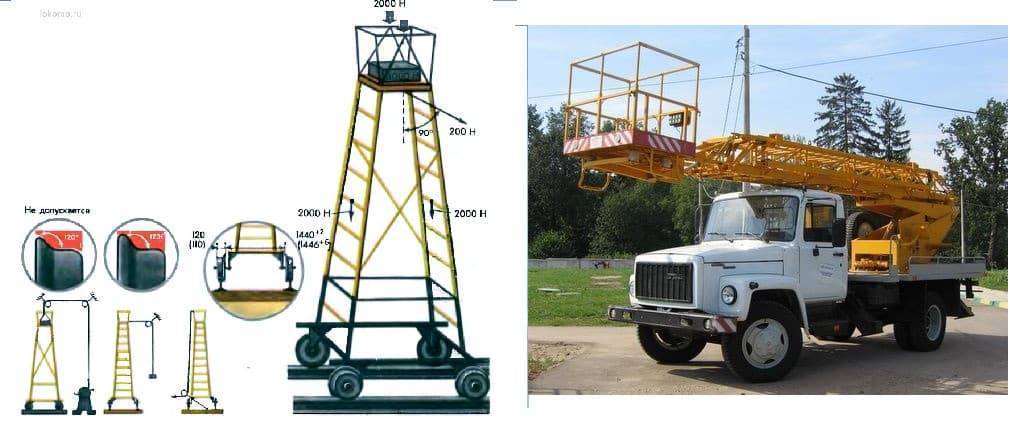

Изолирующие вышки и подъемники – обеспечивают электрическое сопротивление для изоляции персонала, выполняющего работу под напряжением.

Рис. 3. Изолированные вышки

Для защиты органов зрения от электрической дуги или возможного искрообразования в качестве защитного средства используются специальные очки, которые являются обязательным в ряде технологических процессов.

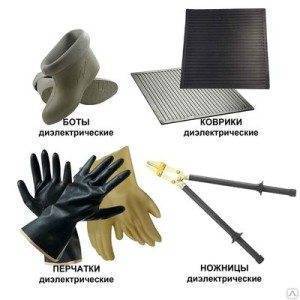

Что относится к основным и дополнительным электрозащитным средствам в электроустановках до 1 кВ?

К основным изолирующим электрозащитным средствам для электроустановок напряжением до 1000 В относятся:

Изолирующие штанги всех видов;

Изолирующие клещи;

Указатели напряжения;

Электроизмерительные клещи;

Диэлектрические перчатки;

Ручной изолирующий инструмент.

К дополнительным изолирующим электрозащитным средствам для электроустановок напряжением до 1000 В относятся:

Диэлектрические галоши;

Диэлектрические ковры и изолирующие подставки;

Изолирующие колпаки, покрытия и накладки;

Лестницы приставные, стремянки изолирующие стеклопластиковые.

Какой порядок содержания средств защиты?

4.4.1. Средства защиты необходимо хранить и перевозить в условиях, обеспечивающих их исправность и пригодность к применению, они должны быть защищены от механических повреждений, загрязнения и увлажнения.

4.4.2. Средства защиты необходимо хранить в закрытых помещениях.

4.4.3. Средства защиты из резины и полимерных материалов, находящиеся в эксплуатации, следует хранить в шкафах, на стеллажах, полках, отдельно от инструмента и других средств защиты. Они должны быть защищены от воздействия кислот, щелочей, масел, бензина и других разрушающих веществ, а также от прямого воздействия солнечных лучей и теплоизлучения нагревательных приборов (не ближе 1 м от них).

Средства защиты из резины и полимерных материалов, находящиеся в эксплуатации, нельзя хранить в мешках, ящиках и т. п.

Средства защиты из резины и полимерных материалов, находящиеся в складском запасе, необходимо хранить в сухом помещении при температуре

(0 – 30) °С.

4.4.4. Изолирующие штанги, клещи и указатели напряжения выше 1000 В следует хранить в условиях, исключающих их прогиб и соприкосновение со стенами.

4.4.5. Средства защиты органов дыхания необходимо хранить в сухих помещениях в специальных сумках.

4.4.6. Средства защиты, изолирующие устройства и приспособления для работ под напряжением следует содержать в сухом, проветриваемом помещении.

4.4.7. Экранирующие средства защиты должны храниться отдельно от электрозащитных.

Индивидуальные экранирующие комплекты хранят в специальных шкафах: спецодежду — на вешалках, а спецобувь, средства защиты головы, лица и рук — на полках. При хранении они должны быть защищены от воздействия влаги и агрессивных сред.

4.4.8. Средства защиты, находящиеся в пользовании выездных бригад или в индивидуальном пользовании персонала, необходимо хранить в ящиках, сумках или чехлах отдельно от прочего инструмента.

4.4.9. Средства защиты размещают в специально оборудованных местах, как правило, у входа в помещение, а также на щитах управления. В местах хранения должны иметься перечни средств защиты. Места хранения должны быть оборудованы крючками или кронштейнами для штанг, клещей изолирующих, переносных заземлений, плакатов безопасности, а также шкафами, стеллажами и т. п. для прочих средств защиты.

Изолирующие средства защиты в электроустановках позволяют обезопасить персонал, выполняющий работы, связанные с обслуживанием, в действующих электрических установках. Главная опасность электроустановок кроется в повышенной вероятности поражения током и термического воздействия электродуги.

Тип и назначение электрозащитных средств оказывает прямое влияние на обеспечение безопасности от воздействия напряжения. Каждое электрозащитное средство в зависимости от своего предназначения и класса напряжения электроустановки

(до 1000 Вольт либо выше) может обеспечивать защиту для персонала либо полностью, либо применяться как дополнительное средство защиты.

Значительный процент несчастных случаев в электрических установках, происходящих ежегодно, связан с тем, что работники игнорируют требования по охране труда, неумело применяя защитные средства при работе. Знания, направленные на правильное применение средств по электрической защите, неоценимы при работе, в которой задействовано электрическое оборудования.

Приветствую всех читателей сайта «Электрик в доме

». Друзья в сегодняшней статье я бы хотел рассказать вам о том, что входит в понятиеосновные и дополнительные средства защиты в электроустановках , их перечень, способы применения и использования.

Профилактика на производстве

В случае же с производством на предприятиях, заводах, фабриках недостаточно будет повесить табличку, запрещающую животных в рабочих помещениях

Тут важно проводить плановые регулярные инструктажи персонала про меры от поражения электрическим током. Одного инструктажа в год будет недостаточно, так как человек имеет свойство забывать информацию и отвлекаться

Помимо этого, необходимо следить за состоянием основной проводки, проводки оборудования и инструментов на производстве. И важно помнить, что безопасность персонала — дело рук не только самого персонала, но и руководства, ведь чаще всего случаи поражения электрическим током происходят именно в производственной сфере.

Одной из самых частых причин поражения является человеческая халатность и неосторожность. В этом случае человек может знать меры от поражения электрическим током, однако относится к этой информации несерьезно, что и становится причиной производственных травм, летального исхода

Также, халатность может прослеживаться и со стороны администрации предприятия, на котором работает пострадавший. И если такой случай произошел в процессе работы на производстве — ответственность за происшествие будет лежать на плечах руководства организации, в которой работал пострадавший. И это сделано не просто так. Законодательство по охране труда таким образом стимулирует руководство предприятий уделять больше времени вопросу безопасности работников.

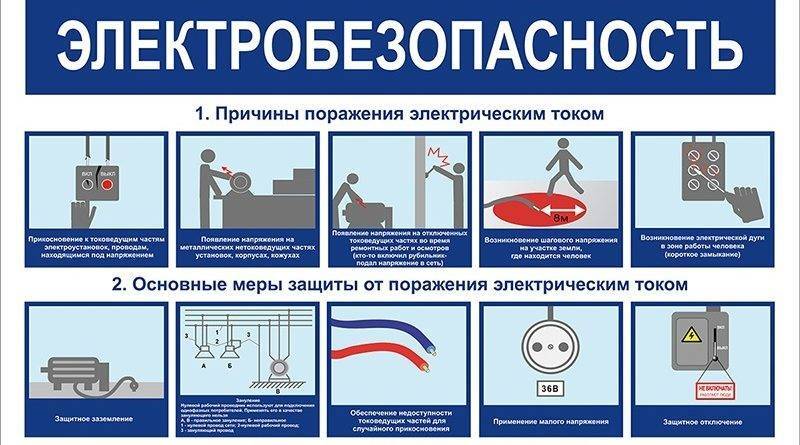

Для профилактики же поражения электрическим током существуют основные и дополнительные нормативные документы. В случае с мерами защиты от электричества будут полезны: «ГОСТ ІЕС 61140-2012 Защита от поражения электрическим током», «ГОСТ 12.4.124 Средства защиты от статического электричества» и «ГОСТ Р ЕН 1149-5-2008 Одежда специальная защитная», ПТЭЭП, ПБЭЭП, ПУЭ. Эти документы очень кратки, но при этом содержат основные методы защиты, которые необходимо знать для эффективного использования мер, средств и способов защиты от электрического удара. К примеру, ГОСТ ІЕС 61140-2012 – один из основных документов, содержащий в себе правила технической эксплуатации электроустановок потребителей. Эти правила необходимо знать не только потому, что по они часть экзамена на получение группы, но и по той причине, что они разъясняют обязанности пользователя, порядок эксплуатации и виды электроустановок.

Не менее важно помнить какие существуют меры коллективной защиты персонала. Они заключаются в создании условий, при которых отсутствует доступ к токоведущим частям, находящимся под напряжением

Для этого служат оградительные, сигнализирующие, блокировочные приборы и знаки безопасности.

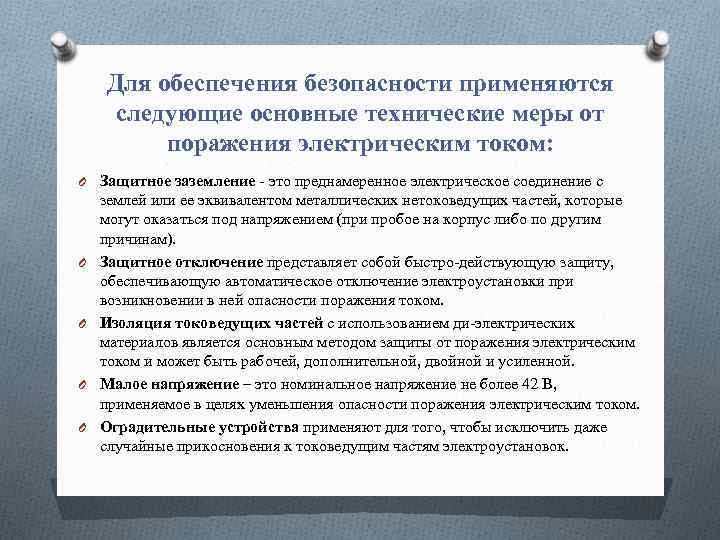

Для предотвращения ЧП одними из основных мер являются защитное заземление и защитное зануление:

заземление — соединение металлических частей установки с землей;

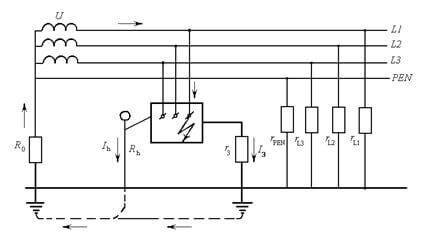

зануление — соединение проводки с нулевым защитным проводником, который отключает поврежденный участок сети.

Немаловажно еще помнить, что ударить электричеством может при косвенном прикосновении. Косвенное прикосновение — это контакт с открытой проводящей частью установки или оборудования, которая в нормальном режиме работы обесточена, но в силу каких-либо факторов оказалась под напряжением

Особенную опасность это явление имеет при контакте человека с установкой без заземления, ведь в таком случае исход случайного прикосновения может стать летальным. Поэтому не стоит забывать про такие вещи, как заземление и зануление в электроустановках.

Подробнее о мерах защиты при косвенном прикосновении вы можете прочитать в статье которую мы публиковали ранее — https://samelectrik.ru/mery-zashhity-pri-kosvennom-prikosnovenii.html

Главное, что должен помнить любой руководитель — в целях предотвращения несчастных случаев, защиты от поражения электрическим током нельзя экономить на оборудовании электромонтеров, сварщиков и прочих работников. Необходимо принимать все необходимые технические меры во избежание несчастных случаев.

Порядок и общие правила пользования средствами защиты

Каждый работник, проводящий работы в электроустановке, должен быть обеспечен необходимыми средствами защиты и обучен правилами их применения, а также обязан ими пользоваться и выполнять следующие общие требования:

пользоваться только теми изделиями, у которых имеется маркировка (указывается завод-изготовитель, наименование или тип изделия, дата выпуска и штамп об испытании);
перед очередным применением работающий на электроустановке персонал должен проверить исправность используемого защитного средства, отсутствие внешних повреждений и загрязнений и согласно штампу, срок годности;
в случае выявления непригодности средства защиты к использованию оно изымается, о чём делается запись в журнале учета и содержания средств защиты или в оперативной документации.

При работе нельзя прикасаться непосредственно к рабочей зоне изделия, а также к той части изоляции, что располагается за ограничительным упором.

Способы индивидуальной защиты от поражения электрическим током
