Стальные радиаторы: два вида и их особенности
Стальные приборы отопления подразделяются на пару основных видов: панельные и трубчатые. Разберёмся в особенностях их устройства и технических характеристиках:
Стальные радиаторы отопления: характеристики и виды панельных моделей
Панельные приборы изготавливаются способом штамповки. В процессе работы станок делает две заготовки в зеркальном отображении, которые впоследствии соединяются сваркой. В этих деталях заранее делаются каналы с вертикальным направлением, в которых потом и будет циркулировать теплоноситель.

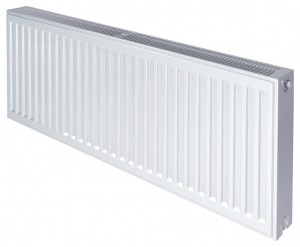

ФОТО: allkharkov.infoКаждый радиатор дополнительно оснащён конвектором с п-образными рёбрами
Панельные конструкции способны выдерживать температуру теплоносителя до 100ºС, так что стандартные показатели в системах отопления в 70ºС они переносят без проблем. Предельная нагрузка давления для таких устройств – 10 бар, более высокие показатели способны разорвать сварочные швы. Поэтому опрессовка перед отопительным сезоном, которая проводится в многоквартирных домах порой с повышением давления до 15 бар, может вывести ваши радиаторы из строя.

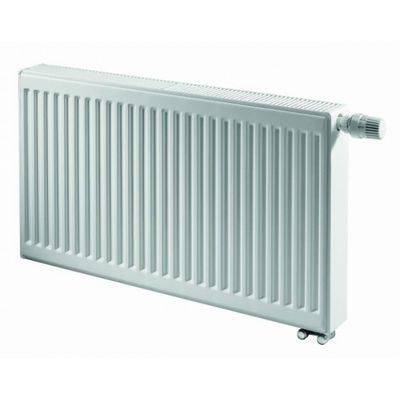

ФОТО: mojdominfo.ruДля защиты в таких ситуациях в системе встраиваются специальные редукторы, которые выполняют роль предохранительных клапанов и сохраняют стабильные показатели давления в вашем контуре
Статья по теме:
Чем больше панелей в каждой батарее – тем выше её способность согревать помещение. Панельные стальные батареи могут иметь различия о высоте и ширине, так что не сложно подобрать модель под ваши условия установки.
Вы можете встретить в продаже разные маркировки таких радиаторов, и вот что они обозначают:
- 10 – это панели без конвектора, состоящие из одного ряда. При отсутствии конвектора устройства не накапливают домашнюю пыль и рекомендуются для установки в детских комнатах и учреждениях здравоохранения;
- 11 – радиатор из одной панели и конверторного ряда, закреплённого на обратной стороне. Накапливают пыль на задней стенке, так что периодически потребуется прочищать пазы с помощью мощного пылесоса;
- 20 – две стальные панели без конвекторов – вот из чего состоят такие батареи. Дают двойную теплоотдачу, легко очищаются во время уборки;
- 21 – как вы уже догадались, здесь присутствуют две стальные панели и один конвектор, который располагается между ними. Вся конструкция прикрывается решёткой;
- 22 – две стальных панели и два конвектора, приваренных к ним. Присутствует общая решётка и боковые стенки;
- 30 – три панели без конвектора с боковыми стенками и решёткой;
- 33 – самые широкие батареи, состоящие из 3 панелей и 3 конвекторов. Могут иметь общую толщину до 17 см.
ФОТО: allremont59.ruТакие панели легко протирать во время уборки
Статья по теме:
Чем отличаются трубчатые стальные батареи
Трубчатые батареи тоже штампуют на производстве, но они по внешнему виду и конструкции отличаются от панельных. Такие устройства состоят из параллельных трубок, зафиксированных в вертикальном положении и соединённых коллектором.
ФОТО: images.ru.prom.st.Трубки имеют толщину материала в полтора-два миллиметра
Считается, что теплоотдача у трубчатых батарей гораздо выше, чем у панельных, но и цена таких приборов тоже отличается. У трубчатых моделей присутствуют отводки для бокового или нижнего подсоединения к системе.
Эти конструкции могут выдержать повышение температуры до 120ºС и способны противостоять краткосрочному повышению давления до 15 бар.
Стальные радиаторы
Разнообразие стальных радиаторов
Стальные радиаторы могут быть сильно отличаться друг от друга по габаритам, а также иметь самые разные конфигурации. По конструкции их можно разделить на три вида:

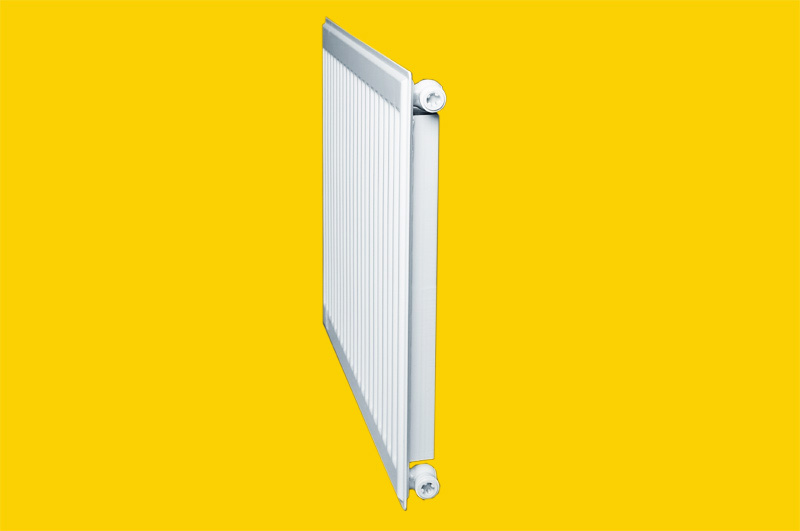

Панельные стальные радиаторы
Если они устанавливаются в домах с центральным отоплением, стоит при входе теплоносителя в систему квартиры установить специальные фильтры для воды —грязь, попадающая вместе с теплоносителем, может оседать на внутренних поверхностях панелей.
Радиатор состоит из емкости, изготовленной из двух листов металла, которая заполняется теплоносителем. Для большей теплообменной площади некоторые модели снабжают гофрированным слоем, что повышает КПД. Также батарея может состоять из нескольких гофрированных слоев и ровных панелей.
Стальные радиаторы трубчатой конструкции
Трубчатые стальные радиаторы имеют необычный элегантный вид. В продаже есть навесные и устанавливаемые на ножки блоки, некоторые из них имеют сверху панель, имитирующую подоконник. Трубчатые виды рассчитаны на давление максимум 13—15 атмосфер — это очень высокий показатель. Площадь теплообмена достаточно велика, что позволяет быстро нагреть комнату.
Секционные радиаторы могут иметь довольно необычную конфигурацию
И еще один вид стальных батарей — секционные. Как можно понять из названия, они состоят из секций и могут иметь прямую или изогнутую конфигурацию. Секции имеют разъемные соединения между собой, и это является уязвимым местом этих батарей — они выдерживают давление не более 6 атм. Лучше использовать их для автономного отопления, и нежелательно подвергать нестабильным нагрузкам центрального.
Стальные радиаторы оснащены регуляторами температуры теплоносителя, и управлять ею можно отдельно для каждой комнаты. Сталь быстро нагревается и остывает, поэтому теплоноситель в них должен циркулировать постоянно.
К недостаткам этих батарей можно отнести подверженность стали коррозии, и этот фактор лишний раз говорит в пользу того, что они прослужат долгий срок только в автономной системе, без попадания в теплоноситель воздушных масс. Заполнив систему теплоносителем, не стоит сливать его на долгое время полностью, иначе коррозионные процессы активизируются.
Биметаллические батареи
Самые современные биметаллические радиаторы
Биметаллические радиаторы считаются самыми надежными и эффективными. Их изготавливают из двух разных металлов. Внутренние емкости сделаны из стали, а наружный корпус— из алюминия, он и придает радиаторам элегантность и аккуратность. Сверху сегменты покрыты эмалевой краской.
Стальная емкость надежна и выдерживает высокое давление — до 35—50 атмосфер. Алюминиевый кожух хорошо отдает в помещение тепло, так как алюминий обладает высокой теплоотдачей. Этот вид достаточно долговечен, так как имеет необычную для других видов комбинированную конструкцию.
Плюсом биометрических батарей можно назвать использование небольшого количества теплоносителя — из этого следует, что и нагрев будет происходить гораздо быстрее, и почувствуется ощутимая экономия средств на отоплении помещений.
Такие радиаторы — самый приемлемый и современный вариант на сегодняшний день, как по качеству, так и по дизайну. Но, есть у них и недостаток — высокая цена. Стоит продукция достаточно дорого, но и гарантию на нее дают порядка 20 лет беспроблемной работы.
Внешне биметаллические батареи походят на алюминиевые экземпляры — бросив на них взгляд, невозможно их отличить друг от друга. Но по техническим параметрам биметаллические намного превосходят свои алюминиевые аналоги.
Установка алюминиевых или биметаллических радиаторов своими руками — видео
Итак, если перед вами встал вопрос выбора радиаторов отопления, стоит взвесить все за и против каждого из представленных видов. Стоит учесть следующие факторы:
- в какую систему они будут установлены — автономного или центрального отопления;
- долговечность продукции;
- технические и эксплуатационныехарактеристики;
- надежность;
- финансовые возможности.
Тщательно продумав и сделав выбор, все же, отправляясь за ними в магазин, возьмите с собой знающего специалиста. Он поможет оценить качество и сорт продукции.

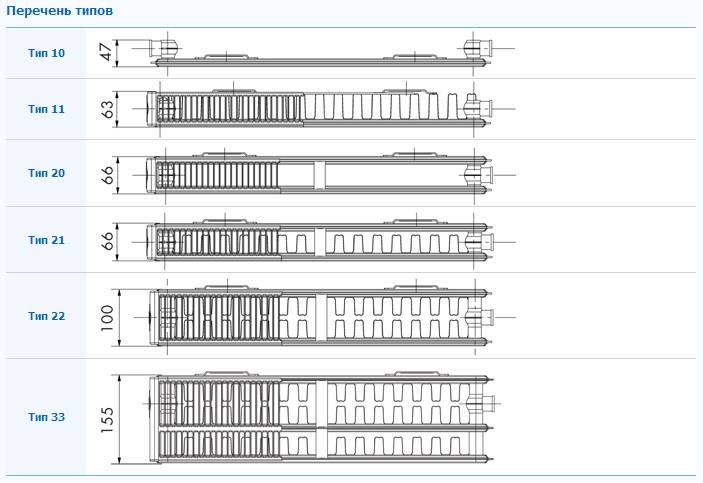

Типы стальных радиаторов
Панельные стальные радиаторы отопления делятся на следующие типы:
- Тип 10 – не имеет облицовки, в нем отсутствует конвектор и применен только один ряд панелей.
- Тип 11 – имеет один ряд панелей, один конвектор, но не оборудован решеткой в верхней части.
- Тип 20 – оснащен двумя рядами панелей, но не обладающий конвектором при наличии решетки, выпускающей теплый воздух.
- Тип 21 – радиатор двухрядный, имеет конвекционные ребра в закрытом кожухе.
- Тип 22 – две панели, два конвектора и кожух.
- Тип 30 – это уже трехрядный радиатор, но без наличия конвекционного оребрения, при наличии воздуховодной решетки.
- Тип 33 – применяет в своей конструкции три панели, три конвектора в закрытом кожухе.
Исходя из этой классификации, становится понятно, что в зависимости от их конструкции качество и скорость теплоотдачи отличается. Так радиаторы, принадлежащие к типам 10 и 11, не обладающие конвекторами будут обеспечивать тепло только путем прямого нагрева воздуха в помещении. А это значит, что на это потребуется либо больше времени, либо выше мощность системы. Все радиаторы с конвекторами наиболее экономичны и эффективнее их безконвекторных вариантов.
Благодаря тому, что эти изделия легки, негабаритны – это делает их не только удобными в монтаже, но и не требует много места для своего размещения в квартирах, что немаловажно в современных условиях катастрофической нехватки места. Все эти свойства стальных радиаторов и привлекают к себе сегодня владельцев квартир и собственных частных домов
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Как выбрать стальной радиатор под свои нужды
Для тех, чьим выбором стали именно батареи отопления стальные купить их лучше только после расчёта всех параметров (площади, других источников тепла, средней температуры в холодный сезон) нуждающегося в отоплении помещения. Главные параметры самих отопительных приборов — их глубина (тип 11, 22, 33), высота (300-900 мм и даже больше) и длина (400-3000 мм). Типоразмер обуславливает теплоотдачу радиатора: чем она выше, тем большую площадь способен отопить прибор. Числа в обозначении типа радиатора (11, 22 или 33) отражают количество П-образных «гармошек» — соответственно одна, две или три.
Практически все радиаторы отопления стальные российского производства выпускаются или с нижним, или с боковым подключением.
Второй — наиболее распространённый и считающийся стандартным. Непопулярность и большая цена радиаторов нижнего подключения объясняются просто: на деле они представляют собой обычные батареи бокового подключения, но выводная труба в них опущена к низу изделия, что требует лишних комплектующих и в целом усложняет систему.
Кроме технических характеристик немаловажен и производитель радиатора. Хотя процесс производства отопительного оборудования у всех брендов практически идентичен, на выходе получаются радиаторы отопления стальные цена одних из которых может вдвое превышать цену других за счёт оригинального дизайна, а то и просто из-за мировой известности компании. Чаще всего можно без опаски предпочесть более дешёвую отечественную модель иностранной, не переплачивая денег за звучное название.
Если понадобилась батарея отопления стальная цена которой будет соответствовать качеству, необходимо руководствоваться следующими советами при выборе и монтаже устройства:
- радиатор непременно должен снабжаться краном Маевского, что позволит стравливать воздух из системы;
- лучше найти модель с краном, перекрывающим в экстренных ситуациях поступление воды;
- лучший КПД наблюдается у радиаторов с терморегулятором (пусть даже ручным);
- устанавливать прибор желательно как можно ниже и глубже — это сделает обогрев жилища максимально равномерным;
- размещать радиатор под окном имеет смысл, только когда его длина составляет хотя бы 75% ширины окна.
Стальные радиаторы несправедливо недооценены на территории России и всего постсоветского пространства. Возможно, это обусловлено проживанием большинства населения (74%) в городах и посёлках городского типа, т.е. в многоквартирных домах, где, как мы уже выяснили, стальные радиаторы использовать не всегда выгодно, а иногда и опасно. Подавляющее же большинство деревенского населения предпочитает «старые добрые» чугунные радиаторы, давно признанные пережитком прошлого.
Тем не менее за рубежом стальные радиаторы — самый востребованный тип отопительных приборов, что также легко объяснить распространённостью автономных систем отопления. Именно в них стальные батареи проявляют свои высокие эксплуатационные качества и служат прекрасной заменой дорогим алюминиевым или биметаллическим устройствам.
Производители
В России практически не налажено производство панельных радиаторов батарей, т.к. зарубежные производители предоставляют качественные изделия по невысокой цене. Наибольшим спросом пользуется продукция таких фирм-производителей как: Buderus, Kermi (Германия), Korado (Чехия), PURMO (Финляндия), Delonghi (Италия), Лидея (Беларусь), РОСТерм (Россия). Каждая компания выпускает радиаторы, различающиеся по высоте, длине, глубине и мощности. Все эти данные занесены в паспорт устройства.
Сегодня существует огромное количество различных моделей. Для примера сравним радиатор типа 22 (2 панели и 2 конвекторных оребрения), размером 500/500 мм у разных производителей.
| Производитель | Рабочее давление, Атм | Максимальная t теплоносителя, °С | Мощность при 70 °С, Вт | Объем вод, л | Вес, кг | Способ подключения |
|---|---|---|---|---|---|---|
| Kermi (Германия) | 10 | 110 | 965 | 2,7 | 17,07 | Боковое — резьба 4*½” (внутр.). Нижнее — резьба 2*¾” (наруж.) |
| Buderus (Германия) | 10 | 120 | 913 | 3,15 | 4,1 | Боковое. Нижнее, с интегрированным термостат-вентилем. |
| Лидея (Беларусь) | 8,6 | 110 | 1080 | 3,3 | 15,1 | Боковое — 4 присоединительных патрубка с внутренней резьбой ½”. Нижнее — 2 присоединительных патрубка с внутренней резьбой ½” |
| KORADO Radik (Чехия) | 10 | 110 | 914 | 2 | 15,6 | Боковое — резьба 4*½” (внутр.). Нижнее — резьба 2*¾” (наруж.) |
| PURMO (Финляндия) | 10 | 110 | 929 | 2,6 | 13,6 | Боковое — внутренняя резьба 1?2”. Нижнее — внутренняя резьба 2*½” |
| Delonghi (Италия) | 8,7 | 110 | 1079 | 3,1 | 14,9 | Боковое — резьба 4*½”. Нижнее — 2*½” |
Трубчатые радиаторы такого типа стоят дороже панельных. Из всех стран-производителей больше всех на батареях такого типа специализируется Германия. Выпускают такие немецкие фирмы, как: Zehnder, Arbonia, Kermi. Также производством трубчатых радиаторов занимается итальянская фирма Israp Tesi.
Поэтому стальные радиаторы отопления могут быть не только выполнять свою основную функцию, но и отлично вписываться в интерьер помещения.
Расчет радиаторов Kermi
Перед определением мощности нужно определиться с маркой стальных панельных батарей. Естественно, доверять можно лидерам. Практически вне конкуренции сегодня немецкие стальные радиаторы Kermi. Вот и рассчитаем мощность по таблицам этого производителя.
Пусть решили установить одну из новых моделей Kermi Therm X2 Plan. По таблице, в которой указаны мощности всех имеющихся моделей, находим подходящие значения. Точного совпадения искать не стоит, ищите значение, которое чуть больше, чем рассчитанное (в теплотехнике лучше иметь хоть небольшой запас «на всякий случай»). В таблице подходящие для нашего случая варианты отмечены красными квадратиками. Пусть для нас более приемлема высота 505мм (указана вверху таблицы). Больше других привлекают менее длинные (1005мм) панельные радиаторы 33 типа
Если нужны еще более короткие, можно обратить внимание на модели с высотой 605мм
Таблица расчета тепловой мощности стальных радиаторов Kermi (кликните для увеличения размера)
Чугунные
Как выбрать радиаторы отопления для системы с высоким внутренним давлением? Для этого лучше всего подойдут чугунные модели. Этот материал изготовления отличается высокой прочностью, но имеет низкий показатель теплопроводности, т. е. обладает большой инертностью нагрева. Это обязательно нужно учитывать при подборе определенной модели.
Их конструкция довольно проста – несколько полых секций соединяются друг с другом через верхние и нижние горизонтальные патрубки.
В зависимости от типа конструкции чугунные радиаторы могут быть одно-, двух- или трехканальными. Этот параметр определяет удельную теплоотдачу одной секции. Но чем больше параллельных патрубков в устройстве, тем шире будет конструкция, что не всегда приемлемо.
К эксплуатационным особенностям можно отнести высокую стойкость к гидравлическим ударам, которые свойственны центральной системе отопления. Кроме этого, следует отметить такие технические характеристики приборов:
- Теплоотдача – от 80 до 210 Вт. Это самый широкий диапазон среди всех рассмотренных устройств.
- Межосевое расстояние – от 200 до 1000 мм.
- Максимальное давление – до 2 МПа.
Однако большинство моделей чугунных радиаторов сейчас представлены в дизайнерских вариантах
Как выбрать радиаторы отопления, отзывы о которых найти не так легко из-за высокой стоимости и небольшого спроса? В этом случае специалисты советуют обращать внимание на фирму-изготовителя. В большинстве случаев хорошие по качеству модели производят на заводах в Италии, Финляндии, а в некоторых случаях – в Турции
Характеристики стальных радиаторов
Отметим наиважнейшие показатели стальных радиаторов:
Теплоотдача. Этот показатель колеблется в пределах от 1200 до 1800 Ватт и более. Непосредственное влияние на данный параметр оказывают размеры устройства, производитель и конкретная модель.
Рабочее давление. Предельное рабочее давление у радиаторов из стали варьируется в пределах от 6 до 10 Атм. Эти характеристики указывают на то, что стальные радиаторы не пригодны для систем централизованного отопления, т.к. давление центральной сети слишком высоко таких приборов.
Качество теплоносителя. Поскольку сталь подвластна коррозии производители постоянно борются с этим негативным свойством данного материала. Например, наносят специальное покрытие для защиты. Однако, рано или поздно радиаторы все равно ржавеют, поэтому их лучше не устанавливать в квартире многоэтажного дома.
Температура теплоносителя. Максимальный показатель температуры воды, который способны выдержать стальные батареи — 110°С-120 °С.
Межосевое расстояние. Как уже отмечалось, радиаторы из стали могут подключаться, как сбоку, так и снизу
Межосевое расстояние важно учитывать для радиаторов с боковым способом подключения. От него зависит расстояние между нижним коллектором и верхним
А это очень важно при монтаже радиатора. В зависимости от производителя и конкретной модели, межосевое расстояние у панельных радиаторов высчитывается следующим образом: высота прибора минус 50-70 см. У батарей трубчатого типа этот показатель варьируется в пределах от 120 мм до 2930 мм.
Габариты. Длина панельных радиаторов может доходить до 3 м, высота — от 20 до 90 см. Радиаторы трубчатого типа могут быть любой длины, а вот глубина — не более 22,5 см. Высота — 19-300 см.
Толщина стали. Толщина стали может варьироваться в промежутке от 1,15 до 1,25 мм.
Выбирайте батареи, изготовленные из стали, с наиболее высоким показателем толщины.
- Срок эксплуатации. Сталь характеризуется высокой прочностью и надежностью, поэтому подобные радиаторы отличаются длительным сроком службы.
Преимущества стальных радиаторов
Если изучить преимущества, которыми обладают эти изделия, то тут же возникнет желание их купить.
Действительно, их технические характеристики весьма впечатляют:
- Их КПД составляет более 75%.
- Высокий показатель теплоотдачи при низкой инерционности.
- Малое количество теплоносителя внутри позволяет ему быстро нагреться, экономя владельцу до 35% энергозатрат.
- Панельные батареи из стали полностью безопасны и экологически чистые, поэтому их часто используют в медучреждениях и детсадах.
- Их стоимость – самое соблазнительное качество для потребителя.
Если в помещении проживает или бывает аллергик, то лучшим вариантом батарей станет модель, состоящая из одной или нескольких панелей без оребрения и защитных кожухов. Их легко мыть, а если приобрести специальный гигиенический тип радиатора, то пыль на него практически не будет оседать. Это связано с обработкой панелей специальным пылеотталкивающим покрытием.
Если рассмотреть трубчатые модели, то среди их преимуществ можно отметить следующие:
- Они способны переносить перепады давления (до 15 Бар).
- Эффектно смотрятся.
- Средняя тепловая мощность таких изделий колеблется от 1200 Вт до 1600 Вт.
Как правило, трубчатые стальные батареи имеют сходство с чугунными, так как состоят из секций, но на этом их идентичность заканчивается. Стальные аналоги бывают разного типа – от напольных моделей, стоящих на изящных стильных ножках и привычных настенных, до вертикальных видов, которые не только обогревают помещение, но и являются его украшением.
Основные особенности конструкций
Для начала разберемся, какие преимущества имеет данный вариант изделий, а потом рассмотрим основные технические характеристики стальных радиаторов отопления.
Достоинства и недостатки стальных батарей
Для начала разберемся в основных плюсах, которые дает использование рассматриваемой группы продукции.
Все типы стальных радиаторов отопления имеют следующие свойства:
Демократичная стоимость изделий, этот вариант можно назвать самым доступным из всех возможных, именно поэтому если вы хотите получить качественную систему отопления за разумные деньги, то обратите внимание именно на стальные конструкции.
Небольшой вес элементов не только упрощает их перевозку и погрузку, но и позволяет снизить нагрузку на стены при креплении радиаторов.
Также нельзя не отметить, что инструкция по монтажу довольно проста, и вы без труда сможете присоединить стальные отопительные радиаторы к коммуникациям. Возможность проведения работ своими руками позволяет сэкономить на услугах специалистов, а это весьма внушительные суммы.
Варианты с нижним подключением позволяют скрыть трубы под поверхностью пола
- Конструкции настолько просты, что их надежность соответствует самым высоким стандартам, поэтому при соблюдении условий эксплуатации батареи будут служить вам на протяжении многих лет без каких-либо поломок и сбоев.
- Показатели теплоэффективности у стали настолько высоки, что если рассчитать себестоимость киловатта тепла, то данное решение будет самым экономичным из всех, причем это давно доказано специалистами. При небольшой цене оборудование обладает отличными рабочими характеристиками, что является значимым достоинством.
Что касается трубчатых конструкций, то их очень любят использовать дизайнеры за огромный выбор размеров и расцветок
Что касается продукции отечественного производства, то существует ГОСТ на стальные радиаторы 31311—2005 «приборы отопительные» и если выбранный вами вариант соответствует его нормативам:
- Изделия должны быть изготовлены из ленты или низкоуглеродистых стальных листов по ГОСТ 16523, ГОСТ 9045, ГОСТ 19904;
- Толщина радиаторной стенки, соприкасающейся с водой не менее 1,2 мм;
то можно не беспокоиться о качестве изделий.
Что касается минусов, то тут следует отметить следующее:
- Невысокая устойчивость к коррозии, особенно если в системе нет жидкости, именно по этой причине следует использовать качественный теплоноситель и не держать систему пустой, так как из-за этого конструкции изнашиваются намного быстрее.
- Рабочее давление изделий не превышает 10 Бар, а это значит, что использовать их в системе централизованного отопления не стоит. Лучше всего такие конструкции подойдут для индивидуальных отопительных систем.
Технические характеристики
Теперь рассмотрим некоторые показатели, которые следует знать каждому, кто решил использовать данный вариант:
Срок эксплуатации составляет от 10 до 20 лет, но если вы будете следить за качеством теплоносителя, то конструкции сохранятся намного дольше. Необходимо заливать только очищенную воду (как минимум ее желательно прокипятить) или и вовсе использовать специальный теплоноситель, он не только позволяет увеличить эффективность системы, но и оказывает антикоррозионное воздействие на материал.
Использование специальных составов предотвращает замерзание конструкции при отрицательных температурах
Размеры зависят от модификации изделий, но в среднем высота варьируется в пределах от 20 до 90 сантиметров, а ширина может составлять от 30 сантиметров до 3 метров. Соответственно, толщина зависит от типа конструкции, например, в типе 22 этот показатель в зависимости от производителя может составлять от 100 до 130 мм.
Разные размеры позволяют подобрать оптимальное решение под любое пространство
Рабочая температура жидкости может составлять до 90 градусов, этого вполне достаточно для большинства систем.
Расчет стальных радиаторов отопления производить очень просто, вам нужно рассчитать, какая мощность нужна на обогрев помещения, и выбрать одну или несколько батарей с необходимой суммарной мощностью.
Если составить рейтинг стальных радиаторов отопления на примере радиатора типа 22 размера 500х500 мм, то результаты могут вас удивить:
- самая высокая теплоотдача 1080 Ватт у белорусского производителя Лидея;
- всего на 1 Ватт отстал итальянский ДеЛонги;
- затем с результатом в 965 Вт идет Керми.
При этом емкость системы у первого варианта 3,3 литра, у второго – 3,1 литр, у третьего – 2,7 литра.
Компания Лидея выпускает качественные радиаторы с высокой эффективностью
