Столбчатый фундамент своими руками: пошаговый процесс работ

Дополнительная информация

Хотелось бы отметить, что не менее важным, чем все описанные выше этапы, является осуществление расчетов. Чтобы получить максимально точный результат, вам понадобятся сведения о весе будущей постройки вместе с удельным весом расставленных предметов мебели, а также показатель силы воздействия на опору фундамента.

В расчетах используется информация о том, какие климатические условия преобладают в конкретном регионе, какая отмечается степень промерзания грунта, на какой глубине проходят грунтовые воды. Некоторые характеристики намного проще определить, если руководствоваться специальными информационными таблицами.

В Интернете есть множество онлайн-приложений, с помощью которых можно определить необходимое количество опор, их размеры, площадь сечения, а также несущую способность одного стержня. Если вам нужно определить глубину промерзания грунта, то учтите, этот показатель зависит от температуры воздуха. Чем она ниже, тем глубже промерзание.

Величина заглубления фундамента

Если в регионе, где планируется строительство дома, в зимнее время года ртутный столбик термометра не опускается ниже отметки -5 градусов Цельсия, то разрешается делать мелкозаглубленное основание. Если же сведений о глубине промерзания в определенной местности у вас не имеется, можно обратиться к специалистам или воспользоваться специальными таблицами. Говоря простыми словами, величину заглубления фундамента можно получить путем прибавления толщины песчано-щебенчатой подушки к глубине промерзания почвы.

Ориентировочную стоимость работ тоже можно просчитать, для этого берется не только стоимость строительного материала, но и расходы на его доставку. Если вы планируете обращаться к строительной бригаде, тогда не забудьте прибавить расходы на оплату труда специалистов.

В завершении хотелось бы сказать, что в большинстве случаев грубые нарушения технологии строительства происходят не по оплошности, а по незнанию, или что еще хуже, по причине осознанного пренебрежения правилами в погоне за экономией. Не забывайте перед началом работ проверять качество используемых материалов. От этого зависит прочность готовой конструкции.

Столбчатый фундамент- легко!

Подготовка строительной площадки

На всей площади возводимого дома следует снять растительный слой грунта, удалив от периметра минимум на два метра.

Грунт под плодородным слоем поможет сориентироваться в устройстве фундамента более конкретно:

1. Если открывшийся слой песчаный или с мелкими камнями, то он вполне может быть основанием фундамента;
2. Если обнаруживается глина с примесями, то под столбы необходимо песчано-гравийное основание;
3. Если обнаруженный слой илистый или торфяной, то лучше проконсультироваться с геологами по определению вида основания.

Планировка

Планировка участка заключается в его горизонтальном выравнивании, снятии бугров, засыпке ям. В итоге площадь проверяется уровнем, установленном на длинную рейку.

Материал на стройплощадку следует завозить после окончания подготовительных работ.

Разбивка

Разбивка фундамента дома начинается с устройства обноски – вынесенных за периметр на 1-2 метра вспомогательных столбиков с прибитыми к ним рейками для проведения точных измерений, натягивания осевых шнуров. Разбивка фундамента относится к основным инженерно геодезическим работам, точность и тщательность их выполнения будет гарантией правильности устройства фундамента и всего строения.

С помощью нивелира и теодолита следует задать реперные отметки, вывести прямые углы.

Ямы под фундамент:

1. При глубине до 1м стенки ям роются вертикально без креплений;
2. При глубине более 1м необходимо устраивать откосы или дощатые крепления и распорки во избежание осыпания грунта;
3. Яма вырывается ниже уровня заложения фундамента на 30 см;
4. По ширине яма должна быть не меньше ширины стен, если будет устанавливаться опалубка – добавляется ещё по 20-30 см по периметру;
5. Подушка фундамента укладывается на всю площадь ямы, она выполняется из песка и гравия и служит для устранения пучения.

Подушка заливается водой и уплотняется трамбовками, для избежания потерь цементного молочка, поверх подушки настилается гидроизолирующая плёнка или рубероид.

Начало работ

1. Начать работы по созданию основания для легкого дачного дома необходимо с проведения точного расчета и подготовки территории, которую очищают, снимают верхний слой почвы толщиной не менее 30 сантиметров.

2. Разметку выполняют, контролируя оси и диагонали. На полученных пересечениях будут установлены столбы. На поверхности подготовленного участка недолжно быть никаких бугров и ям. Своими руками без использования тяжелой техники выкапывают ямы, расположив их по осям.
3. Для большей прочности шурфы копают с откосами и обустраивают крепления, используя доски для сооружения распорок. Определив размеры будущих столбов, вычисляют и параметры ям, которые предстоит выкопать. Они на 30-40 сантиметров превышают размеры столбов. Это необходимо для того, что установить опалубку для заливки раствора.
4. На дне каждой ямы устраивают подушку из армированного бетона. Заливают слой бетона толщиной 10 сантиметров, укладывают на него армировочную сетку и заливают вторым слоем бетона такой же толщины. Глубина ям должна соответствовать УГВ, но быть не менее одного метра.

Устройство столбов для фундамента

Сооружая своими руками опалубку для столбчатого фундамента каркасного дома, используют:

• влагостойкую ламинированную фанеру;
• пластик;
• листы железа;
• доски.

Заливка столбов основания

Но самым удобным вариантом устройства опалубки, которую делают своими руками, является сооружение несъемной конструкции. Для этого понадобятся асбестоцементные или металлические трубы. Готовая опалубка заливается бетоном, который в обязательном порядке армируется прутами и поперечными перемычками. Длина каждого прута рассчитывается с учетом необходимости связки каркаса столба и ростверка. Это значит, что конец каждого прута возвышается над поверхностью готового столба на 15 сантиметров.

Для заливки используют бетон, который также готовят своими руками. В ее состав входит мелкофракционный щебень, песок, цемент в пропорции 5:3:1. Избыток или недостаток влаги негативно скажется на качестве смеси. Ее консистенция должна напоминать густую сметану. Заливка проводится слоями по 20 сантиметров. После завершения работ тщательно трамбуется штыкованием и с помощью глубинного вибратора.

Ростверк

Для того чтобы своими руками соорудить надежный и качественный ростверк нужно обеспечить соединение перемычек, воспользовавшись небольшими отрезками арматуры и проведя необходимые сварочные работы. После этого можно приступать к сооружению своими руками опалубки и заливке монолитного пояса. Не менее прочным и надежным будет ростверк, созданный с помощью балок, изготовленных из бетона. Посмотрите видео, как выполнить ростверк столбчатого фундамента.

После того, как будет залита опалубка, потребуется прервать выполнение работ до тех пор, пока раствор не наберет прочность. После такого технологического перерыва можно приступать к выполнению работ по обеспечению гидроизоляции и только потом засыпать яму грунтом и приступить к сооружению своими руками забирки. Для этих работ понадобится кирпич. Обязательным условием обустройства забирки является создание отверстий, которые позже понадобятся для подведения коммуникаций. Нужны и вентиляционные отверстия.

Столбчатый фундамент из бетонных блоков

Данный фундамент для каркасного дома, сооруженный своими руками, может быть сделан с использованием бетонных блоков. Его отличительная черта – простой и быстрый монтаж. Для сооружения такого основания необходимо:

• выкопать ямы;
• подготовить основу из щебня;
• обустроить песчаную подушку, которую следует тщательно утрамбовать;
• установить в ямы готовые бетонные блоки.

Связать столбы из бетонных блоков можно только с помощью качественного железобетонного ростверка

Сооружая своими руками столбчатый фундамент из бетонных блоков, необходимо помнить о том, что блоки не используют при возведении фундамента на грунтах, отличающихся горизонтальной подвижностью, глинистых и насыщенных влагой.

Монтаж столбчато-ленточного фундамента

Возведение такого основания состоит из двух этапов: монтажа опор и устройства бетонной ленты.

Перед началом строительных работ необходимо рассчитать все нагрузки и определиться с глубиной заложения основания и характеристиками опор.

При расчете берут во внимание такие параметры:

• глубину расположения подземных вод;
• уровень промерзания грунта и его характеристики.
• нагрузку от здания.

От правильного соблюдения технологии монтажа будет зависеть надежность и безопасность дома. Фундамент может быть мелкозаглубленным до 400 мм или заложенным на большую глубину. Столбы устанавливают, в зависимости от несущей нагрузки от постройки, на расстоянии друг от друга 1000-2000 мм.

Чем больше шаг между опорами, тем ниже нагрузки они способны выдерживать. Опоры должны располагаться по углам дома, на пересечении несущих стен, под колоннами, камином и другими элементами повышенной тяжести.

Разметка участка

С самого начала делают разметку участка, согласно проектной документации. Предварительно на бумаге рисуют чертеж, на котором размечают места расположения свай. Только после этого начинаются строительные работы.

Согласно чертежу выполняют разметку строительного участка. Места установки опор намечают деревянными колышками или металлическими прутьями. Между столбиков протягивают шнур по периметру и по диагонали, строго следят за соблюдением уровня. Проверяют, чтобы получились ровные прямоугольники. Шнуром отмечают наружный и внутренний контур расположения бетонной ленты.

Подготовка к монтажу свайно-ленточного основания.

Устройство фундамента своими руками

Столбчато-ленточный фундамент, объединенный монолитной стяжкой из бетона сделать достаточно легко

При этом важно правильно выполнить все расчеты и соблюдать технологию

Руководство по монтажу фундамента:

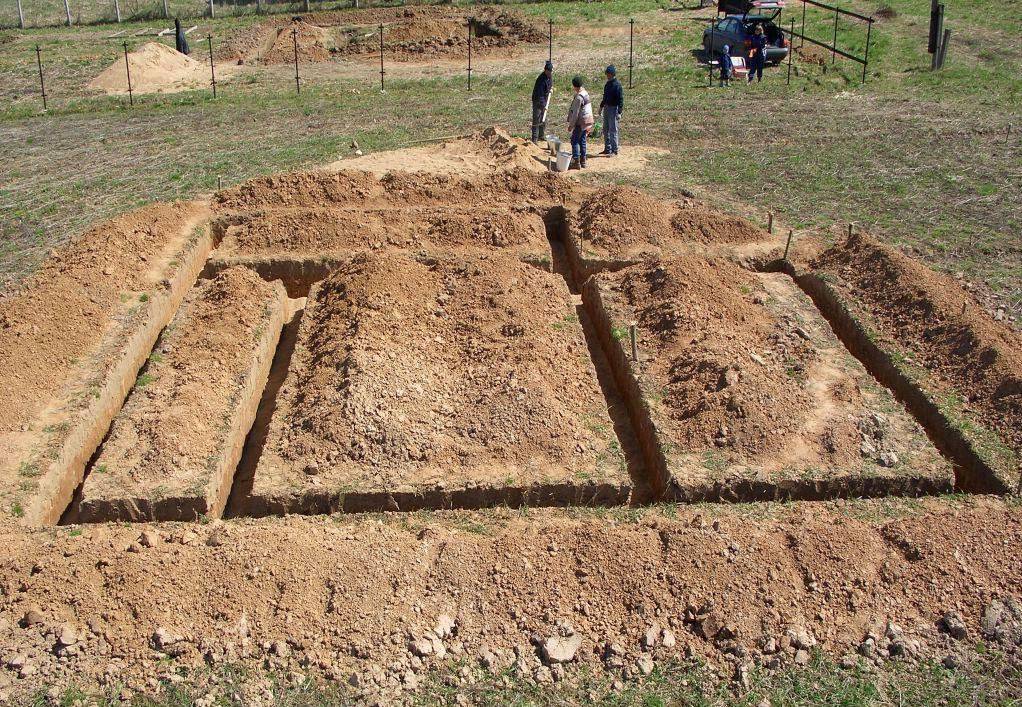

1. Согласно разметке роют траншею под ленточное основание, глубиной 40 см. Ширина траншеи должна быть больше ширины фундамента на 7-10 см, чтобы осталось пространство для монтажа опалубки.
2. В местах установки столбов делают углубление, лопатой или с помощью бура. Диаметр опорных столбов зависит от несущей нагрузки на опоры. Чем больше будет сила тяжести, тем больше должно быть сечение сваи.
3. Устанавливают столбы, для получения более прочного основания заливают их бетонным раствором.
4. Делают опалубку из досок, устанавливают подпорки, чтобы форма не развалилась под силой тяжести бетона.
5. Заливают бетонную ленту по всему периметру дома.

В опалубке не должно быть щелей, чтобы бетонный раствор не вытекал наружу. К монтажу цоколя приступают только после того, как бетонная лента полностью высохнет.

Монтаж буронабивного фундамента

После разметки участка начинают выполнять основные работы по закладке основания дома. Ленточный фундамент на буронабивных сваях прослужит более 70 лет, при условии выполнения всех этапов технологического процесса.

Пошаговая инструкция по устройству столбчато-ленточного фундамента своими руками:

1. Проводят бурение скважины в несколько этапов. Первые 150-200 см почвы выбирают с помощью буровой насадки. Затем бурят скважину с использованием шнека.
2. Когда скважина необходимой глубины готова, на дно насыпают песчаный слой, толщиной 300-400 мм, он способствует повышению несущих характеристик почвы.
3. С помощью крана, в скважину вводят металлическую арматуру из вертикальных прутьев, сечением 10-16 мм. Металлический каркас изготавливают с горизонтальной обвязкой, повышающей его прочность.
4. Скважину заливают бетонным раствором, по мере наполнения полости столбовую трубу поднимают. Раствор заливают непрерывно до полного заполнения отверстия.
5. Обсадную трубу удаляют, формируют голову сваи.

Как делать свайно-ленточный фундамент своими руками, можно увидеть на видео: Свайно-ленточный фундамент в некоторых случаях является оптимальным вариантом для обустройства основания для дома. Технология его возведения позволяет сэкономить значительные средства и время на выполнение строительных работ.

Расчет проекта

Никакое строительство не может быть начато без проекта, включающего в себя такие разделы:

• изыскательский;
• архитектурно-планировочный;
• конструктивно-строительный;
• инженерно-коммуникационный;
• экономический;
• строительно-организовочный;
• набор исполнительно-разрешительной документации.

Заказывать все эти части самостоятельно, а потом собирать их в единый документ, дающий право на начало строительства, вряд ли представляется целесообразным.

План столбчатого фундамента

Проект каркасного дома на столбчатом фундаменте, созданный в трехмерной программе

Хорошо, если эта организация в своем составе имеет производственные бригады, непосредственно занимающиеся строительством на площадке. Тогда при наличии существенной скидки владельцу участка останется заказать работу «под ключ» и спокойно дожидаться когда его в соответствии со сроками заключенного договора призовут принимать готовый дом.

Незаглубленный столбчатый фундамент из бетонных блоков

Для возведения небольших и сравнительно легких строений из древесины оптимальным вариантом является блочное столбчатое основание. Также идеально подойдет такой фундамент для каркасного дома. При этом все работы без особого труда можно сделать самому.

Монтаж основания из блоков 20х20х40 выполняется следующим образом:

1. Строительная площадка очищается от мусора, дерна, насаждений, имеющихся построек, затем снимается верхний плодородный слой почвы. Иногда производится песчаная засыпка участка или укладывается геотекстиль, чтобы предотвратить появление растительности в дальнейшем.
2. Производится разметка территории и определяются места под установку опор. По внутренней и наружной сторонам будущего фундамента на столбах натягиваются шнуры. Привязывая их к вставленным в грунт колышкам, следует с помощью нивелира или строительного уровня контролировать, чтобы весь контур находился в одной горизонтальной плоскости. Именно до этого уровня будет подниматься каждая опора. Столбы устанавливаются как по углам будущего строения, так и через каждые 1 – 2 метра по периметру. Следует учитывать и обязательное наличие опор под перекрытиями пола, а также в местах пересечения стен.
3. Бурятся или выкапываются ямы под установку столбов. Глубина лунок определяется в зависимости от ряда параметров, основными из которых являются вес здания и тип почвы. Если грунт устойчив, то глубина заложения фундамента должна быть около 50 см. При этом стоит учитывать, что любая опора монтируется на песчано-гравийную подушку высотой не менее 30 см, которая проливается водой и тщательно утрамбовывается. Перед установкой столбов на песок застилается рулонная гидроизоляция, например, рубероид.
4. Подготавливается цементный раствор густой консистенции. При использовании марки М400 на 1 часть цемента необходимо примерно 3 части песка.
5. Производится установка опор фундамента. При возведении столбов из блоков 20х20х40 см выполняется кладка, состоящая как минимум из двух рядов. Таким образом, на одну опору требуется минимум 4 блока – не менее двух на каждый ряд. Слой раствора для перевязки уровней должен составлять около 10 мм. Чтобы предотвратить возможные перекосы, желательно по контуру предыдущего ряда подкладывать обрезки арматуры или соответствующей толщины рейки, которые в дальнейшем можно будет убрать.
6. Когда раствор полностью затвердеет, выполняется гидроизоляция: бетонные опоры, в соответствии с технологией, огрунтовываются при помощи специального праймера, затем покрываются битумной мастикой.
7. На заключительном этапе на верхнюю поверхность опор, которая будет непосредственно контактировать со стенами будущего строения, укладывают рулонную гидроизоляцию. Рубероид, толь или стеклоизол приклеиваются непосредственно на слой мастики.

Рекомендации по строительству фундамента из асбестовых труб

Другим не менее популярным и сравнительно дешевым вариантом сооружения фундамента под баню, террасу или легкую конструкцию дома является заливка столбов, в качестве опалубки для которых используются трубы из асбеста. Их диаметр подбирается в зависимости от необходимой несущей способности. Так, если под возведение легких построек достаточно порядка 15 см, то для строительства дома из бруса или бревна необходимо делать более массивные опоры – вплоть до 30 см.

Краткая инструкция по сооружению столбчатого фундамента из асбестовых труб своими руками выглядит следующим образом:

Как и в описанном выше случае, прежде всего выполняется расчистка площадки от мусора, удаляется весь дерн, всевозможные насаждения, а также убираются фундаменты старых строений, если они имеются.
Размечается контур основания

При этом важно контролировать перпендикулярность смежных сторон – как правило, все здания имеют форму прямоугольника. С этой целью достаточно при помощи веревки проверить равенство диагоналей

Все шнуры закрепляются на колышках на том уровне, до которого будут подниматься опоры. Весь контур должен составлять одну горизонтальную плоскость, что без труда можно проверить строительным уровнем или воспользовавшись нивелиром.
При помощи ручного бура в местах установки столбов проделываются ямки. В случаях, когда необходима установка опор ниже глубины промерзания грунта, используют спецтехнику. Внизу скважины часто делается уширение с использованием специального бура ТИСЭ. Диаметр ям должен несколько превышать размер труб из асбеста. Глубину рассчитывают с учетом выполнения подушки из песка и гравия – ее высота должна быть около 20.
После того, как лунки под столбы основания будут готовы, осуществляется засыпка и уплотнение песчаной подушки, которая в процессе трамбовки обильно смачивается водой.
Далее на дно укладывается слой рулонной гидроизоляции, предотвращающей утечку воды в песок из заливаемого раствора.
Трубы устанавливаются строго вертикально на высоту, несколько превышающую уровень заливки. В таком положении их следует надежно зафиксировать, например, при помощи брусков. Для обеспечения надежной гидроизоляции при высоком уровне грунтовых вод важно обработать часть труб, находящуюся в грунте, полимерным или битумным составом.
Заранее приготовленный раствор заливается на треть высоты труб, после чего они приподнимаются на 10 см, чтобы цемент растекся по дну лунок. На этом работы приостанавливаются до полного затвердевания смеси. Такие основания создаются с той целью, чтобы будущий столбчатый фундамент смог противостоять выталкивающим силам со стороны грунта во время сезонного пучения.
После полного застывания бетонной основы, на что понадобится порядка 3-х недель, трубы вкруговую засыпаются песком. Его нужно тщательно утрамбовать, обильно смачивая водой.
Все трубы обрезаются до нужного уровня. Затем внутрь опалубки вставляются каркасы, скрепленные вязальной проволокой и состоящие из 4-х вертикальных прутков арматуры диаметром от 10 до 14 мм. Нижние концы желательно сгибать буквой Г для того, чтобы сформировать пятку. При возведении свайно-ростверковой конструкции фундамента необходимо, чтобы каркасы выступали над уровнем столбов примерно на 10 см. В том случае, если на столбчатое основание будет укладываться обвязка из бруса, арматура опускается несколько ниже верхнего края трубной опалубки.
На заключительном этапе заранее обрезанные до нужной высоты асбестовые трубы до краев заполняются раствором. При этом смесь следует периодически через каждые 15 – 20 см см высоты прессовать для удаления воздушных пузырьков.

После заливки столбчатый фундамент должен простоять хотя бы пару дней, после чего можно будет приступать к возведению стен. Без нагрузки оставлять фундамент на длительный срок не рекомендуется. После вспучивания почвы столбы могут покоситься или приподняться, в результате чего придется потратить немало времени на исправление ситуации.

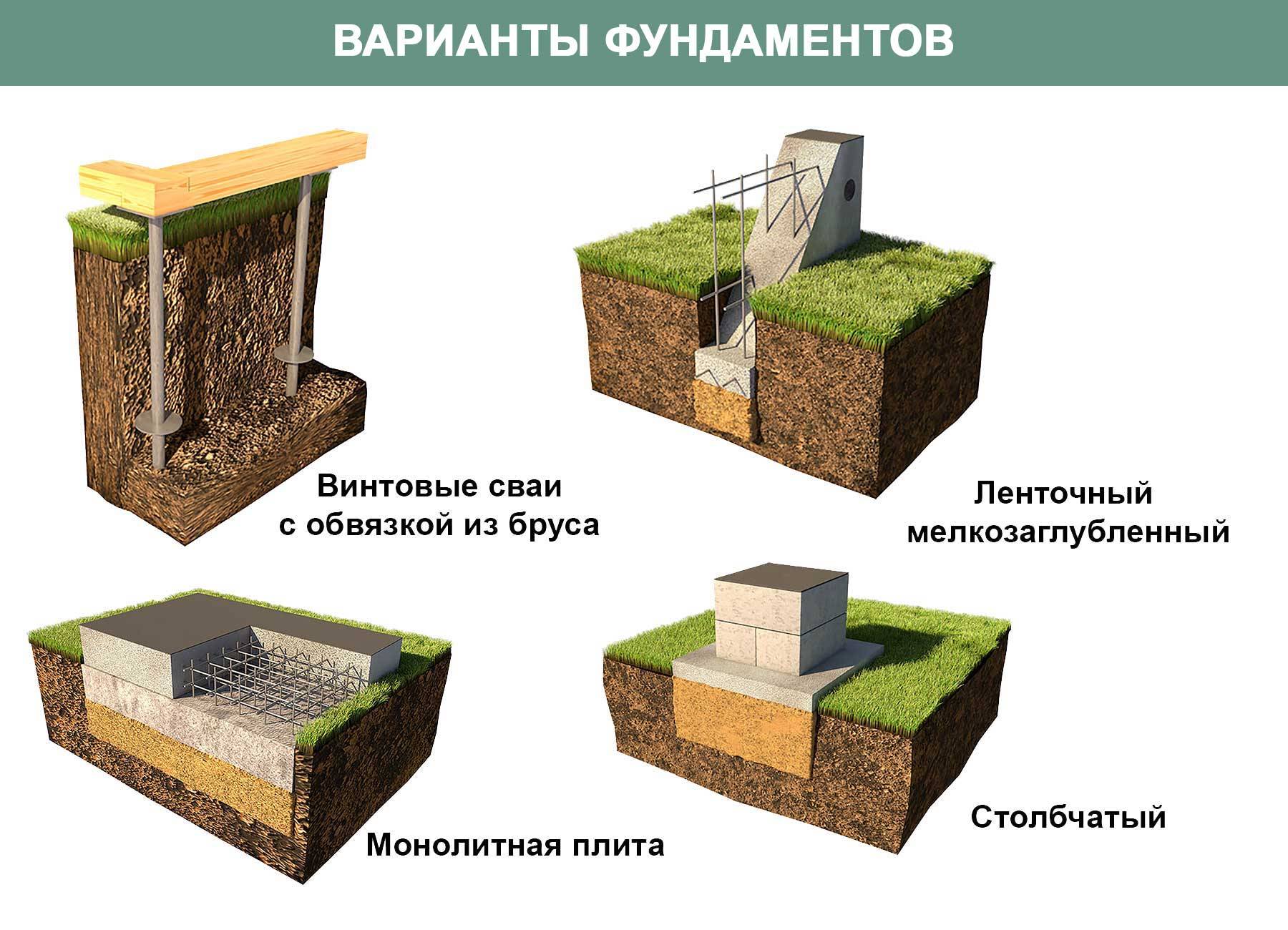

Какой вид столбчатого фундамента подходит под каркасный дом

Фундамент столбчатого типа под каркасный дом может различаться сечением, способом возведения, материалом и глубиной заложения.

1. По форме сечения различают круглые и прямоугольные, либо квадратные.
2. По используемым материалам делят на: железобетонные, кирпичные, бутовые и блоковые.
3. По способу строительство выделяют монолитные и сборные.
4. По глубине заложения различают: заглубленные, малозаглубленные и незаглубленные.

Кроме этого, под каркасные дома можно строить столбчатый фундамент с ростверком и без него. Эта фундаментная балка монтируется поверх столбов. С ее помощью нагрузка от веса дома распределяется равномерно по всему основанию. Ростверк необходим, если не исключается возможность горизонтальной подвижности грунта. Но его установка требует больше денег, ручного труда и времени на строительство фундамента.

Именно по этой причине большинство каркасных домов небольших габаритов устанавливаются непосредственно на столбы без сооружения ростверка. При этом на столбы укладывается гидроизоляция и следом нижняя обвязка дома. Следует учитывать факт, что при такой конструкции могут возникнуть проблемы, если местность с подвижным грунтом. При малейшем движении грунта столбы могут «поехать». В результате не исключено разрушение дома в худшем случае. В лучшем – дом наклонится, либо деформируется.

Каркасный дом относится к легким постройкам, поэтому для него подойдет монолитный железобетонный мелкозаглубленный столбчатый фундамент. Именно на нем мы и остановимся.

Столбчатый фундамент

Столбчатый фундамент являет собой стоящие в земле независимо друг от друга опоры.

Столбчатый фундамент

Ставят их обязательно во всех точках пересечения стен здания. Если стены длинные, между ними ставят дополнительные столбы (здесь можно ставить опоры послабее).

Верхнюю часть опор называют оголовком, низ — основанием. Оголовки являются точками, на которых будет стоять здание, поэтому их надо делать в один уровень — это будет линией начала 1-го этажа. Расстояние между низом дома и уровнем земли должно быть 0,4–0,5 м, чтобы дом не был сырым, чтобы не портились деревянные конструкции каркаса.

Столбы фундамента можно делать прямоугольными, квадратными, трапециевидными, круглыми и т.д. Самыми распространенными, являются круглые столбы, поскольку для них можно убирать землю с помощью обычного ручного бура.

Столбы для столбчатого фундамента подойдут сечением от 150 мм до 400 мм. При самостоятельном возведении столбчатого фундамента лучше использовать уже готовые столбы, которые бывают следующих сечений:

• 150 мм,
• 200 мм,
• 250 мм,
• 400 мм.

И ручные буры выпускаются под опоры этих диаметров. Столбчатый фундамент чаще всего вкапывают в землю приблизительно на 2 м (чтобы он был ниже промерзания земли). Основания опор имеют небольшую площадь, поэтому чтобы столбы не разрушились и не перекосились под давлением дома, они должны стоять на почве с хорошей несущей способностью.

Для такого фундамента подходят столбы из различных материалов: бетон, дерево, металл, кирпич. Деревянные столбы перед укладкой в землю надо обжигать либо обрабатывать специальными антисептиками, чтобы защитить древесину от сырости и вредителей, предотвращая таким образом её трухлявость и гниение. Дополнительно древесину можно защитить гидроизоляционными средствами, но даже в этом случае дерево остаётся наименее надежным материалом для возведения столбчатого фундамента.

Кладка из кирпича очень хороша в отношении стоимости и прочности, однако он не удобен в плане строительства. Складывать кирпичи в опору в яме по ширине в размер опоры невозможно, а складывать столбы целиком на земле, а потом опускать их в яму тоже долго и не легко.

Такой фундамент будет самым прочным, слабо подверженным климатическим воздействиям и его совсем не сложно построить самостоятельно: пробурить скважины, насыпать прослойку из песка и гравия, поставить опалубку, связать арматуру (продольную надо брать ребристую 1,2–1,6 см в разрезе, поперечную можно и гладкую) и залить бетонным раствором. Плюс армированной цельной опоре не страшны никакие пучения, промерзания и перемещения грунта.

В этом типе фундаментов самым надежным является столбчатый фундамент с ростверком — специально сделанной верхней частью опоры, распределяющей нагрузку от дома и расположенной непосредственно между столбами. При промежутках между опорами 1,5–2,5 м ростверк делают в виде обычной армированной перемычки. Если промежутки между опорами превышают 2,5 м ростверк делают из рандбалки — железобетонной монолитной либо сборной балки, или металлической балки (из двутаврового профиля, обычного профиля или в виде швеллера). Для уменьшения стоимости строительства ростверк часто ставят в качестве фундамента для лёгких строительных конструкций.

Поэтапная инструкция

1. Перед тем как сделать столбчатый фундамент с ростверком, необходимо подготовить площадку на месте его устройства, для чего с намеченной территории убирают всю растительность и снимают дерн (25-30 см и 45-50 см для глинистой почвы). Затем все углубления и неровности засыпают песком и гравием.
2. После укладки песчано-гравийной подушки размечают размеры, по которым будет заливаться опорно столбчатый фундамент своими руками. На данном этапе понадобятся колышки и шнур. С их помощью необходимо строго по схеме отметить расстояние между будущими столбами (не более 2 м). Главное правило этого шага – точность, и соблюдать его нужно неукоснительно.
3. Чтобы столбчатый фундамент из блоков надежно закрепился в грунте, нужно выкопать ямы для свай. В зависимости от типа грунта и основного материала, глубина может варьироваться в пределах от 30 см и больше относительно пределов залегания основы (зазор для подушки из песка и гравия). Глубокие скважины (от 1 м) рекомендуется укреплять специальными деревянными опорами.

Далее пошаговая инструкция, по которой устанавливается мелкозаглубленный опорно столбчатый фундамент, будет отличаться в зависимости от того, какие конструктивные особенности необходимо внедрить, а также от материала опорных столбов.

Ростверком называют конструкцию, которая устраивается по поверхности столбов и соединяет их верхние части между собой. Также она служит основанием для несущих стен постройки.

Монолитный столбчатый фундамент

Железобетонный столбчатый фундамент с ростверком является наиболее популярным у застройщиков, ведь он надежен и крепок. Здесь ямы для опор должны превосходить по ширине аналогичные параметры колонн (разница между ними будет не менее 15 см). В эти углубления необходимо установить деревянную опалубку, которая обязательно укрепляется арматурой и бетонируется. После застывания раствора столбы соединяются ростверком — железобетонным, металлическим или деревянным. Этот метод имеет свои минусы, так как технология его изготовления достаточно трудоемкая.

Сборный столбчатый фундамент

Мелкозаглубленный столбчатый фундамент из блоков (20х20х40 см) имеет свои плюсы, но есть у него и минусы. К достоинствам таких конструкций можно отнести доступность и простоту монтажа, а к недостаткам – меньшую прочность в сравнении с предыдущим вариантом, из-за чего его категорически не рекомендуют мастерить на подвижных грунтах. Их технология монтажа выглядит так:

• ширина углублений равна 40 см;
• в ямы слоями засыпается гравий и песок;
• устанавливаются 4 блока (один на другой), скрепленные между собой цементной массой.

Ростверковый столбчатый фундамент из блоков может устанавливаться на железобетонную плиту, служащую дополнительной опорой. Преимущество такого решения заключается в том, что оно предотвращает проседание грунта.

Кирпичный столбчатый фундамент

Кирпичный опорно-столбчатый фундамент, как можно понять из названия, собирается из кирпича и армируется металлической сеткой. Такие конструкции обязательно снабжаются рубероидной или битумной гидроизоляцией. Основа из асбестовых труб подразумевает устройство несъемной опалубки. По такому же принципу собирается мелкозаглубленный фундамент из стальных труб или винтовых свай.

Столбчатые основания собираются по следующей схеме:

1. В грунте бурятся скважины, по диаметру на 5 см больше самих свай. Если планируется строительство легковесного дома, можно ограничиться опорами диаметром 20 см. Перед вертикальной установкой столбов дно скважин нужно плотно утрамбовать, а сами столбы уплотняются песком и землей.
2. На треть глубины свай заливают бетон, затем их приподнимают для того, чтобы раствор равномерно устелил дно и придал опоре дополнительной крепости.
3. Внутрь всех труб помещают армированный каркас с тем условием, чтобы прутья выглядывали из ямы на 20 см. Остаток раствора укладывается слоями до нулевой отметки, при этом правильно будет подвергать основание периодической вибропрессовке.

Ростверковый фундамент из труб не рекомендуется надолго оставлять ненагруженным, иначе почва может вытолкать сваи и их заглубление будет неравномерным. Между установкой опор и дальнейшим строительством должно пройти не более 3 суток с момента затвердевания раствора.

Деревянный мелкозаглубленный столбчатый фундамент собирается из брусьев, предварительно обработанных антисептическими средствами. Диаметр опор должен составлять не менее 20 см, иначе дом накренится и быстро разрушится. Выбирать древесину стоит между дубом и хвойными породами. В данном случае глубина заглубления будет не меньше полуметра.

Деревянный столбчатый фундамент

Уникальный фундамент из «стержней»

Чтобы понять, что такое столбчатый фундамент, стоит детально рассмотреть его плюсы и минусы, задачи и устройство.

Столбчатый фундамент значительно отличается от ленточного, поскольку сооружается не по всему периметру здания

Преимущества и недостатки столбчатого основания

Бесспорными преимуществами фундамента из опорных столбов считают:

• сжатые сроки строительства;
• возможность самостоятельного монтажа;

• низкую стоимость необходимых материалов (по сравнению с ленточным основанием);

• необязательность проведения дополнительных работ по утеплению и защите от влаги;
• вероятность применения в качестве основания для постройки на мёрзлой земле;
• длительную службу (до 100 лет);
• беспроблемный и быстрый ремонт.

К недостаткам столбчатого фундамента приписывают:

• неспособность выдержать вес многоэтажного большого дома;
• относительную хрупкость конструкции, которая может потерять устойчивость в рыхлой почве;

• отсутствие возможности обустройства подвального помещения или погреба, ведь столбы становятся преградой для создания достаточно широкой пристройки под домом.

Все минусы основания из столбов можно не рассматривать как нечто важное, если сооружать эту конструкцию с учётом её назначения

Задачи конструкции из опорных столбов

Строить столбчатый фундамент целесообразно для таких объектов, как:

• дом без подвального помещения со стенами из лёгких материалов;
• кирпичная постройка, которая по экономическим причинам не может быть поставлена на ленточном фундаменте и поэтому сооружается на столбах, углублённых в землю на 2 метра;
• здание, возводимое в местности с почвой, склонной к пучению из-за низких температур и вследствие этого отрицательно воздействующей на любой фундамент, кроме столбчатого.

На столбы разумно ставить только небольшие домики из лёгких материалов, ведь вес иных строений опоры не выдержат

От сооружения конструкции из опорных столбов лучше вообще отказаться в следующих случаях:

• грунт на площадке под строительство слабый или подвижный, что может стать причиной опрокидывания недостаточно устойчивого фундамента;
• земля на участке содержит большое количество торфа, осадочных пород или глины, насыщенной водой;
• дом планируется строить из тяжёлого сырья, например, кирпичей толщиной более 5 см или железобетонных типовых плит;
• финансы и время на обустройство цоколя значительно урезаны (при создании столбчатом фундаменте цоколь сам собой не образуется, как это бывает во время строительства ленточного основания);
• почва на участке под строительство дома отличается резким перепадом высот (от 2 метров).

Столбчатый фундамент может быть устроен только на твёрдой и ровной почве, поскольку он не отличается идеальной устойчивостью

Вид фундамента из отдельных опор

Столбчатая опорная конструкция под дом — это система столбов, расставленных в углах, зонах скрещивания стен и нахождения несущих простенков или балок, на которые приходится вес всего здания. Чтобы столбы функционировали как единая конструкция и были максимально устойчивы, их объединяют посредством ростверка — обвязочных балок.

Фундамент может быть сделан из бетонных блоков, а ростверк — из древесины

Обычно столбы располагают, оставляя между ними от 2 до 2,5 метра пустующего пространства. Но в некоторых случаях строители выходят за рамки традиционного варианта расстановки опор.

Когда столбы монтируют в земле через каждые 2–2,5 метра, ростверк создают как стандартную армированную перемычку. При этом не объединяют в единый ансамбль пристраиваемые к дому веранду, крылечко и террасу.

Обычно столбы расставляют на расстоянии 2–2,5 м друг от друга

Расстояние между столбами делают большим (от 2, 5 до 3 метров), ссылаясь на значительную мощность обвязочных балок. Наиболее надёжный ростверк создают в виде единой или сборной балки. А простая конструкция, соединяющая опоры, может быть сделана из металлических деталей, например, швеллеров или профилей.
