Строительство дома по немецкой технологии: пример немецкой технологии строительства домов с пошаговой инструкцией

Нижняя обвязка и пол

Для защиты обвязки от воздействия влаги снизу, на фундамент укладывается рубероид или гидроизол. Можно использовать битумную мастику, но она будет дороже рулонного материала. Иногда материалы комбинируют: один раз фундамент покрывается мастикой, а сверху укладывается гидроизоляция.

Сборка каркасного дома начинается с обвязки. Для нее используются доски сечением 15х5 см или брус 15х15 см. Доски укладываются по периметру и выравниваются по внешнему краю фундамента. В нужных местах просверливаются отверстия под шпильки. Второй слой досок укладывается таким образом, чтобы перекрыть нижние стыки досок. Это придает конструкции дополнительную прочность. Проще и быстрее монтаж бруса, но цена его выше, чем досок. К тому же общая несущая способность двойной доски будет выше, чем у одного бруса.

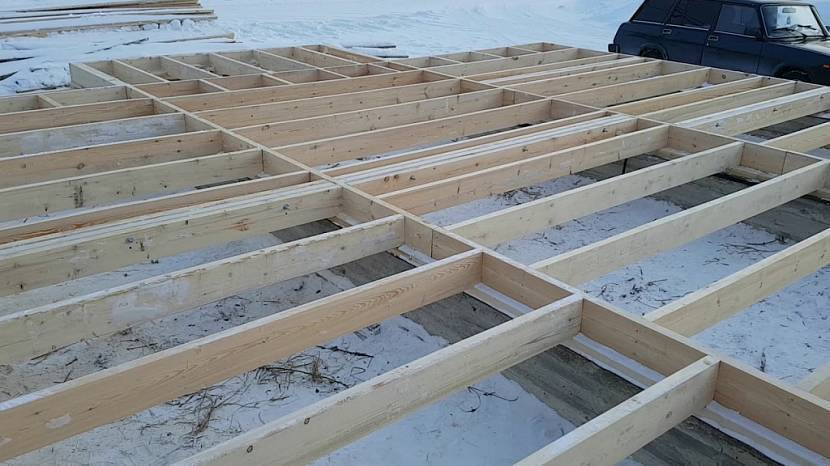

Так выглядят закрепленные лагиИсточник goroddomov.ru

На обвязку устанавливается доска 20х5 см на ребро. Она также выравнивается по внешнему краю фундамента и крепится саморезами. Лаги монтируются из досок такого же сечения. Крепятся саморезами или специальными уголками. Шаг установки – 30–60 см.

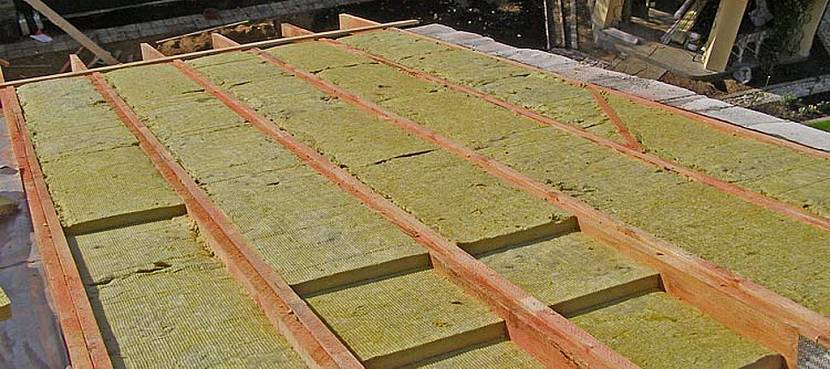

Следующий этап – утепление

Здесь важно подобрать качественный утеплитель

Стыки с лагами обязательно заделываются герметизирующими материаламиИсточник 9dach.ru

Для устройства чернового пола используется обрезная доска 10х2,5 см. Поверх нее укладывается фанера толщиной 0,5–0,6 см. Можно укладывать листы фанеры сразу без настила из досок. В этом случае толщина листов должна составлять минимум 1,5 см. Такой вариант быстрее, но в некоторых случаях дороже. Подобно кирпичной кладке, фанера укладывается в разбежку. Промежуток в несколько сантиметров между листами компенсирует расширение при повышении влажности воздуха.

История развития строительства жилых домов

Потребность в жилье у людей появилась еще в период первобытно-общинного строя. В основном, люди в то время жили в различных гротах или пещерах. Древнейшими обиталищами у людей, заселявших равнины, служили землянки и шалаши.

Изменения климата, наступивший ледниковый период вынудил людей более активно заниматься обустройством своих жилищ, так как первоначальные жилища перестали и уже не могли в должной мере удовлетворять все их нужды и потребности.

Жилища в современном смысле стали строить, приблизительно, во времена неолита, однако, хотелось бы это подчеркнуть, что в разных местах и в разных культурах, строительство жилых домов началось в разные периоды времени.

Например, самые ранние известные неолитические жилища обнаружены на территории Древнего Египта, их возраст составляет около 10 000 лет, а самым ранним найденным постройкам на территории Древней Греции около 6 000 лет.Оазис Сива. Развалины жилого поселения цивилизации Древнего Египта

В северных регионах планеты, где господствовали суровые зимы, жилище строилось в виде круглого или квадратного помещения, где посередине обустраивалось место для очага, а наверху отверстие для выхода дыма. Порой, чтобы уберечь свой скот, люди ночевали в таком жилище вместе со своими домашними животными.

История развития строительства жилых домов или жилых сооружений Древнего Египта, Древней Греции, Древнего Рима или Руси представляет собой достаточно объемный и обширный материал, которому можно посвятить не одну статью, ссылаясь на археологические раскопки и находки и достоверные исторические факты.Развалины жилого дома в Древней Греции V-IV века до нашей эры

Цель этой статьи заключается в ознакомлении с предметом строительства жилых домов в целом. Плюс рассмотрим его особенности в современных условиях: получение разрешений на строительство, документы на строительство жилого дома, участки для строительства жилого дома.

Новые технологии в частном домостроении

Традиционно частные дома строились из дерева. Несмотря на высокую цену, такая технология достаточно популярна в нашей стране. Вместе с тем, для возведения частного жилья все чаще используются блоки, которые намного дешевле дерева. Нетрадиционным подходом к строительству является метод ТИСЭ.

Что такое технология ТИСЭ?

Технология предполагает установку свайных элементов или же столбчатого фундамента, доукомплектованного ростверком.

Сущность метода такова, что модуль фиксируется в месте размещения стены, позднее в него заливается бетон. Формы демонтируют после затвердевания раствора и устанавливают в другом месте.

Преимущества:

• Отсутствие температурных мостов;
• Не требуется спецтехника;
• Возможность выбора состава для наполнителя стен;
• Для производства работ достаточно 2-3 человек.

При возведении дома по технологии ТИСЭ важно контролировать процесс стройки. Так, каждые 4-5 рядов укладывается армирующая сетка, затем проверяется вертикальность возводимой стенки

Строительство каркасного дома

Сборка каркаса осуществляется после заливки фундамента. Конструкция представляет скрепленные между собой балочные элементы, установленные по диагонали, горизонтально и вертикально. В качестве основания используют дерево или металл.

Роль обшивки выполняют стены, для постройки которых применяются различные материалы:

• на каркасе из дерева, выполненном из OSB плит. В качестве теплоизоляции используют керамзит, пенобетон, легкие волокнистые материалы.
• укомплектованные готовые щиты.

Для второго варианта придется задействовать спецтехнику, так как щиты довольно тяжелые. И собрать их, соблюдая технологию, тоже достаточно сложно.

Преимущества:

• Для строительства такого дома подойдет любой фундамент.
• Перепланировка не потребует больших вложений.
• Дает возможность увеличить площадь жилья без особых затрат.

В качестве финишной отделки каркасных зданий может быть использован любой материал без ограничений.

3D панели

Напоминают каркасно-щитовой метод сборки. Разница заключается в том, что они производятся в промышленных условиях и представляют собой монолитные плиты из пенополистерола, которые предварительно армируются и усиливаются со всех сторон сетками. Друг с другом их связывают металлическими стержнями, проходящими сквозь всю конструкцию по диагонали. Здания, построенные из таких блоков, получаются прочными, теплыми и экономичными.

Преимущества:

• Каркас дома, в его классическом понимании, при такой технологии отсутствует. Панели, жестко связанные между собой, образуют несущие стены, которые после возведения покрываются с двух сторон рубашкой из бетона.
• Панели созданы из полимерных материалов, имеющих высокий индекс энергоэффективности, следовательно, теплопотери будут незначительными.
• Сокращение сроков строительства из-за простоты сборки.
• Промышленное производство является гарантией качества отдельных элементов, а следовательно и самого здания.
• Легкий вес панелей избавит от необходимости устанавливать тяжелый фундамент.

Стоимость 3D панелей нельзя отнести к бюджетной, но она сопоставима с ценой на пено- и газобетонную продукцию.

Как найти и выгодно купить земельный участок под строительство дома

Первоочередная задача, которую нужно решить будущему застройщику – найти и приобрести земельный участок, отвечающий нормам строительства. Можно воспользоваться услугами маклера, который возьмет комиссию в размере от 3,57 до 7,15%, или воспользоваться сайтом https://www.immobilienscout24.de, где представлены сотни объявлений от посредников и непосредственных владельцев участков.

В качестве дополнительных вариантов можно рассматривать местные газеты, возможность долгосрочной аренды на срок до 99 лет, принудительные аукционы – Zwangsversteigerung или получение участка через администрацию немецкого города.

Элементы фахверка

Если вас интересует, из чего состоит конструкция фахверкового дома, предлагаем краткий ликбез по основным элементам.

• Цоколь – нижняя часть внешней стены сооружения, которая располагается на фундаменте.
• Нижняя обвязка – цельные горизонтальные балки, установленные на фундамент или цоколь по периметру здания.
• Колонна фахверка являет собой вертикальную стойку, не несущую основную нагрузку от перекрытий, а лишь укрепляющую стеновые ограждения в торцах пролетов. Колонны фахверка ставят на нижнюю обвязку с целью укрепления стен, связки горизонтальных конструкций между собой, усиления общей жесткости каркаса, противостояния динамическим нагрузкам и ветрам. Иногда колонны называют стойками фахверка.
• Междуэтажная обвязка – соединенные по периметру балки по принципу нижней обвязки, только между этажами. Это своеобразный базис для установки межэтажных перекрытий, чтобы каждый уровень дома превратился в отдельный прочный блок.
• Ригель фахверка – горизонтальная перемычка, обеспечивающая прочность каркасного дома. Несет и функциональное, и декоративное значение, поскольку эстетика фахверковых строений предполагает подчеркивание каркаса. Нижние ригельные балки располагаются между основными стойками и служат их основанием. Поперечные ригели гарантируют жесткость каркаса и служат базой для фиксации ячеек, пространство которых будет заполнено, а также поддерживают потолочные перекрытия. Когда дело доходит до формирования крыши, именно к ригелям фахверка прикрепляют стропила.
• Фронтон – треугольная верхняя часть фасада, ограниченная по бокам двускатной крышей – формируется из панелей, которые монтируются на торцевые стены верхнего этажа.
• Боковые стены состоят из стропильных ферм (конструкций из балок чердачного перекрытия и стропил).
• Раскосами фахверковой стены называют диагональные элементы, поставленные вертикально между подвязками, а подкосами – наклонные детали, расположенные в стенной плоскости, связывающие своими концами обвязку и стойку.
• Выделяют такие разновидности декоративно-конструктивных элементов фахверка, как андреевский крест, швабская женщина, ман и его разновидности – малый ман, полуман, угловой, вильдерман. Иногда используют резьбу для придания конструкции эстетичного вида.

Рост цен на углеводородное топливо – хороший повод, чтобы подумать об энергоэффективности

На первый взгляд кажется: как энергоэффективность связана с вопросом «Как строят дома в Европе»? Тем не менее, ответив на него, будет понятен конструктив «немецкого коттеджа». Не секрет, что за границей, в отличие от нашей страны, с каждым годом наращивается темп строительства энергосберегающих домов. В России к подобным коттеджам всё ещё относятся, как к нерациональному вложению средств, а также дорогой и бесполезной «игрушке».

В нашей стране суровый климат. Отопительный сезон, в среднем, в зависимости от региона проживания, может длиться 6-8 месяцев. Но большинство отечественных застройщиков полагает, что «кинув» на стены и крышу 10-15 см утеплителя, хорошо теплоизолировали дом. Хотя они, фактически, отапливают улицу и выбрасывают деньги в трубу.

Толщина утеплителя рассчитывается на основе теплотехнического расчёта, а не «на глазок».

В то время как за границей, в европейских странах, с намного более мягким климатом, в стены зачастую закладывается 30 см утеплителя, а на крышу все 40.

В ЕС с 2019 года все новые возводимые дома должны будут отвечать нормам пассивного домостроения, а с 2021 года эти нормативы распространятся и на остальные здания.

Кроем этого, отопить частный дом в Европе – удовольствие недешёвое, сказывается увеличение цен на углеводородные энергоносители. Поэтому там при возведении частного коттеджа уже выработался определённый стандарт: ограждающие конструкции нового дома должны быть хорошо утеплены, а при его эксплуатации применяются энергосберегающие технологии. Старые европейские дома также планомерно подвергаются реновации и доутепляются, чаще всего снаружи.

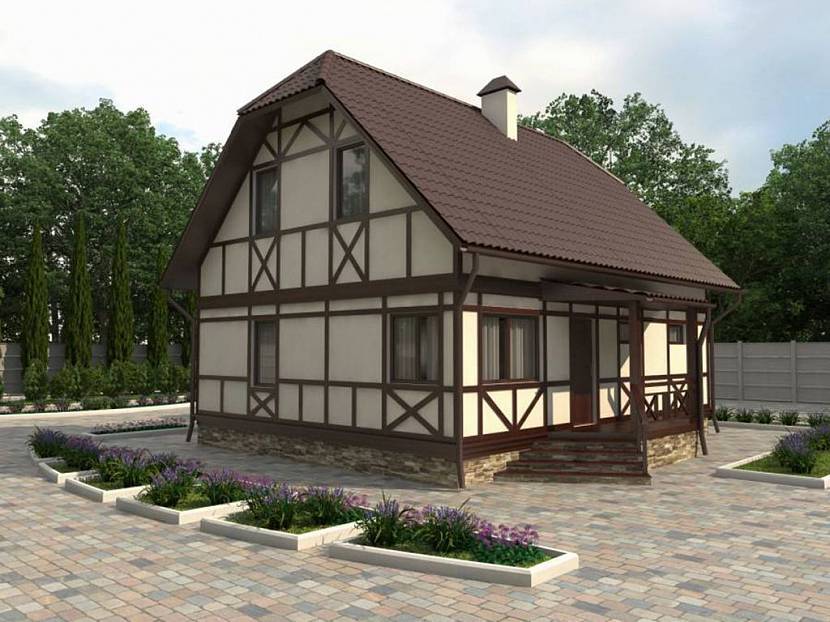

Отделка фасада в стиле фахверк

Фоном для колоритной и простой отделки служит оштукатуренная стена светлых пастельных оттенков. Фахверк представлен небольшими секторами, разделенными балками из дерева или полимеров темных цветов. Ширина декоративных досок от 10 см, а толщина не менее 2 см.

Фахверк — идеальное сочетание стиля и простоты

Классический фахверк компонуют из элементов:

• ман;
• полуман;
• Андреевский крест;
• малый ман;
• вильдерман;
• угловой ман и вильдерман.

Их выполняют из планок, соединенных крестообразно в различных сочетаниях. Контрастные элементы смотрятся выразительно, не давая спутать этот стиль с другим.

Цоколь отделывают природным камнем, булыжником или декоративным кирпичом. Крыльцо невысокое — 2-3 ступени. К дому примыкает просторная терраса или веранда. Входную зону принято украшать ампелями — цветами в подвесных горшках.

Выбор крыши

Кровля, как правило, из черепицы или имитаций коричневых, серых, красных или бардовых оттенков. Характерны широкие свесы — более 70 см, которые дополнительно подчеркивают стиль фахверка. Они защищают деревянные наружные конструкции от стекающей с крыши дождевой воды.

Дверь дома

Дверь традиционно деревянная, часто полуостекленная. Окна прямоугольной или арочной формы с тонкими переплетами. В ярко стилизованных домах проемы подчеркивают ставнями, украшенными росписью и резьбой. Широко применяют двусветное остекление, при котором помещение освещено естественным светом из расположенных друг над другом проемов.

Фабричное производство домов по немецкой технологии

Одно из последних достижений строительной индустрии – производство домов в заводских условиях. В развитых странах ежегодно возводят до 30% объектов. В России этот способ набирает обороты, вытесняя классические методы строительства.

Установка готового фабричного дома – это быстро и доступно

Производство каркасно-панельных домов перенесено на заводскую площадку. Это позволяет усовершенствовать и ускорить многие операции:

1. Раскрой и обработка конструктивных элементов осуществляется высокоточными станками с ЧПУ.
2. Применяют только качественные материалы, соответствующие проектным требованиям.
3. Все нужные составляющие комплектуют согласно проекту.
4. Монтаж окон, дверей, коммуникаций проводят специалисты.

Кроме того, отсутствуют затраты на разработку типового проекта. Предприятие гарантирует качество и объем работ в предусмотренные договором сроки. Все строительные операции соответствуют международным стандартам, выполняются профессионалами.

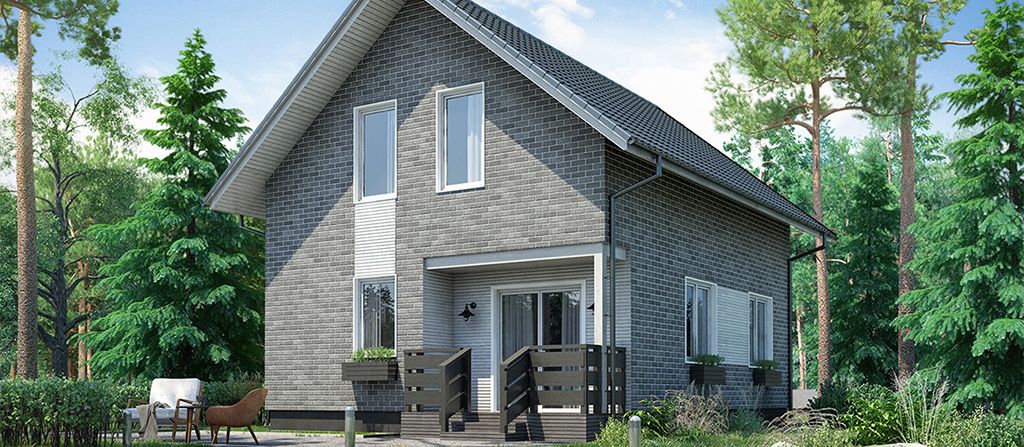

Один из проектов концерна Das haus

Известный производитель домов по немецкой технологии в нашей стране – концерн Das haus. Он выпускает быстровозводимые объекты под ключ. В стоимость входит:

• готовый типовой проект;
• материалы и комплектующие от фундамента до кровли;
• сборка и монтаж под чистовую отделку;
• прокладка коммуникаций.

Достижение компании – стена EP-320 passivhaus. С ее помощью энергия Солнца и Земли преобразуются в электрическую, что дает возможность проживать в любом месте без доступа к коммуникациям.

Дома по немецкой технологии привлекают застройщиков колоритным внешним видом, удобным и рациональным внутренним устройством, высоким качеством выполнения строительных работ.

Каркасные дома по немецкой технологии отличаются прежде всего применением в процессе постройки качественных материалов, которые отслужат долгое время. Именно по этой причине данная метод постройки становится все более распространенным. Каковы особенности возведения зданий по немецкой технологии и как происходит сам процесс постройки – разберемся далее.

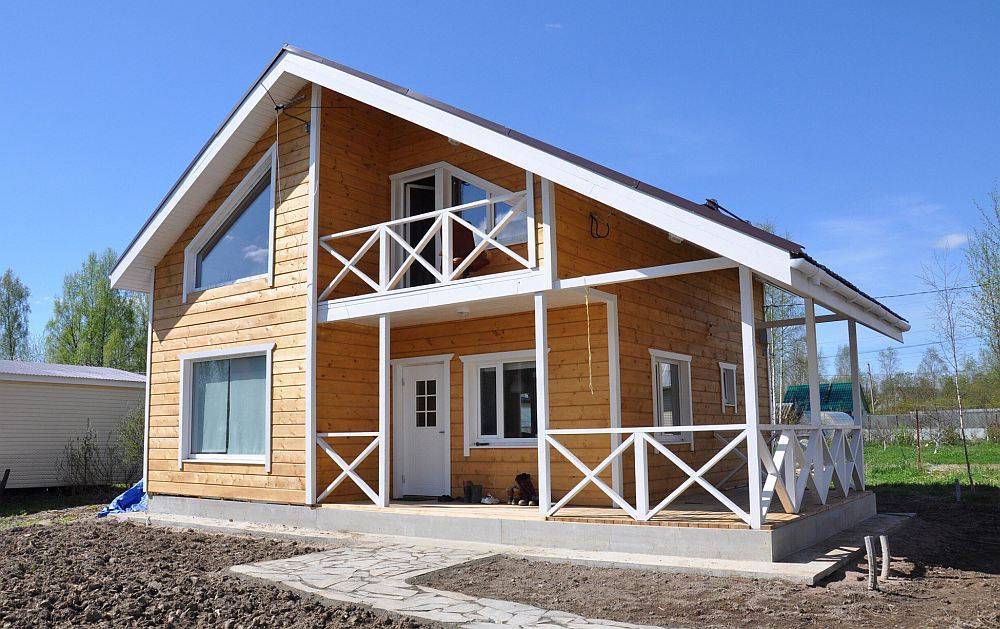

Немецкий каркасный дом

Немецкая технология постройки зданий подразумевает возведение каркасного дома. Для этого понадобятся деревянный каркас и панели-утеплители, способные выдержать любые морозы.

Одним из преимуществ применения немецкой технологии считается тот факт, что на постройку здания уходит нескольких месяцев. Так, к примеру, чтобы возвести дом из газобетона, площадью в 200кв.м. и осуществить последующую его отделку, понадобится минимум 3 мес. Для постройки же здания, возведенного в соответствии с немецкой технологией, хватит полутора месяцев, поскольку фундамент делается 10 суток, а остальные работы сопряжены с отделкой.

Среди положительных качеств строительства каркасных домов, необходимо выделить:

• Термоизоляция – обеспечивает хорошую сохранность тепла в доме. По этой причине на отопление здания необходимо израсходовать в разы меньше средств, чем на обогрев кирпичного.
• Продолжительность эксплуатации – минимальный период службы подобного здания составляет 50лет.
• Экологичность – дом делается из безопасных для природы материалов. К примеру, для утепления панелей достаточно использования обыкновенной древесной стружки.
• Эстетичность – такой дом подойдет минималистам, поскольку не содержит лишних элементов.
• Легко и просто эксплуатировать – все помещения продуманы вплоть до деталей, здание удобно использовать в любое время года.

Если же говорить о стоимости постройки здания по немецкой технологии, в таком случае на осуществление работ по обустройству дома, площадью в 60кв.м, понадобится приблизительно 38 тыс.евро. На этот фактор влияет технология постройки, которая бывает 2-ух видов:

• каркасного;
• газобетонного.

Кроме того, облицовочные материалы разнятся по стоимости, их выбор находится в зависимости от пожеланий владельцев и особенностей здания.

Технология MHM

Технология Massiv-Holz-Mauer (MHM) родом из Германии. В MHM также используются слои из ламелей, перекрестно уложенных слоями. Вот только соединяются ламели между собой не с помощью клея, как в технологии CLT, а алюминиевыми штифтами. Доски после сушки проходят механическую обработку, в ходе которой у них выбирается четверть по кромке, чтобы между досок не было щелей, а на верхней плоскости фрезеруются продольные бороздки для создания дополнительной воздушной прослойки. Специальный станок формирует из обработанных таким образом досок щиты, укладывая доски в каждом следующем слое перпендикулярно предыдущему и сбивая алюминиевыми гвоздями. Алюминиевые гвозди используются потому, что алюминий является относительно мягким металлом, что позволяет в дальнейшем вырезать в панелях оконные и дверные проемы, формировать кабель-каналы и шлифовать их поверхность без ущерба для режущего инструмента станков и деформации древесины в месте установки гвоздя.

Фундамент

Основа строения делается монолитным блоком. Первоначально заливается нижний блок (плита цокольного этажа) прямо на подготовленную основу из грунта. После колонны, которые размещаются вокруг бассейна, затем по периметру фундамента стены. Завершает этап заливание верхней платформы. Для бассейна чаша закладывается отдельно и не связывается с общей конструкцией.

Предварительный монтаж

Обычно производство всех необходимых деталей для строительства дома ведётся на специально отведённой территории вблизи места, где заготавливается лес. Первым делом возводится массивный цоколь, который после транспортируется на стройплощадку и применяется при монтаже сруба как подкладной верх. Согласно чертежам изготавливаются бревенчатые стойки, фермы, стропила, забиры – составляющие, которые закладываются между столбами. Далее на цоколе собирают остов, плотно соединяя все детали.

Возведение брёвен

Данная технология строительства допускает использование балок диаметром от 35 до 100 см. Существует более трёх способов соединения стволов с балками (обычная чашка, применение пазов и шипов), но каждый из них должен тщательно и внимательно использоваться, так как, в противном случае конструкцию невозможно будет собрать. При правильном монтаже остова дом будет прочным, не продуваемым и долговечным.

Вдоль всего периметра дома специальными крепежами фиксируются планки обвязки сечением 400х150, при помощи раскосов к ним прикрепили стволы, далее продолжили устанавливать стропила.

Соединение деталей

Дабы все составляющие части эркера закрепить на центральной стойке, их окончания ещё на подготовительном этапе зарубили на клин и железными уголками прикрепили сверху на колоне.

Абсолютно все соединительные части каркаса, чтобы дополнительно зафиксировать по вертикали между собой используют резьбовые шпильки или длинные саморезы, а при помощи металлических пластин и мощных шурупов по горизонтали.

Все крепёжные элементы используются так, чтобы их не было видно с внутренней стороны дома. Вся конструкция связана между собой нижними и верхними блоками обвязками. Над обоими торцами в форме эркеров стропильные блоки сходятся в одной точке, опираясь на центральную стойку.

Кровля поддерживается двумя крупными фермами. Всю крышу соединяют три крепкие слеги, основная коньковая и две вспомогательных по бокам.

Кровля

Над стропилами выстраивается каркас, после крепится вагонка, образуя сплошной потолок, сверху она покрывается пароизоляцией. Поверх набиваются доски, установленные на тонкую грань, сечением 200х50 мм и шагом 60 см. В промежутках между ними укладывается в несколько слоёв утеплитель, образуя толщину 200 мм. Вся эта конструкция накрывается паропропускающей мембраной, которая фиксируется контробрешёткой. Строение крыши завершается созданием настила из плит OSB, поверх которого выклеивается мягкая черепица.

Стены и перестенки

Наружные пространства между бревенчатыми колонами заполняются брусками 200х50 мм с шагом 50 см, создавая тем самым каркас для последующей отделки, а соединения со стойками детально уплотняются. Зачастую промежутки закладываются пенобетонными блоками и утепляются пенополиуретановыми панелями или декоративным камнем.

Все внутренние перегородки монтируются при помощи реек 100х50 мм и шагом 50 см, они тщательно закладываются утеплителем по ширине рейки и отделывается шумоизоляционным материалом. С обеих сторон каркас зашивается 10-ти мм OSB плитой, поверх обшивки накладывается специальная сетка для дальнейшей облицовки.

С лицевой стороны дома в нижние части проёмов горизонтально монтируются два небольших бревна, над которыми устанавливаются окна.

Главным производителем тепла в жилище является мощный двухконтурный газовый котёл обогревающий дом через тёплый пол и радиаторы. Все водные коммуникации находятся в бойлерной на цокольном этаже.

Советуем изучить по теме технологий домостроения следующие материалы:

• Пример финского загородного дома: Оформление фасада дома
• Загородный дом быстро и недорого: дом по канадской технологии
• Технологии рубки деревянных домов
• Строительство каркасного дома: возведение фундамента
• Советы по постройке сруба бани
• Реконструкция, строительство загородного дома: подъем дома
• Деревянное домостроение по финским технологиям

16.06.2014

Эта статья еще не комментировалась. Инф-Ремонт будет признателен первому комментарию о статье

Достоинства и недостатки каркасной технологии

Технологию каркасного строительства нельзя назвать идеальной, у нее есть не только преимущества, но отрицательные стороны.

Достоинства быстровозводимых домов

1. Сроки строительства — главный, и зачастую, решающий аргумент для заказчика. После того как застынет фундамент, простой проект собирают за две недели. Строительство дома большой площади со сложным архитектурным решением занимает несколько месяцев.
2. Материалы, используемые в каркасном строительстве: клееный брус, доски, ОСП-плиты, SIP-панели, не деформируются от перемены влажности. Можно сразу приступать к чистовой отделке.
3. Экономия на всех этапах: облегченный фундамент, невысокие транспортные расходы, недорогие материалы и монтаж.
4. Использование мелкозаглубленных фундаментов.
5. Возможность строительства на сложных грунтах.
6. Современные утеплители обеспечивают хорошую теплоизоляцию и позволяют жить в каркасном доме круглый год.
7. Всесезонность строительных работ.
8. Допускается прокладывание коммуникаций в полостях стен.

Недостатки и слабые стороны

1. Основной недостаток — небольшой срок эксплуатации, 50-80 лет. Однако любую деревянную постройку нужно ремонтировать, при должном уходе дом простоит дольше.
2. Каркасные дома — малоэтажные. Исключение — проекты с каркасом из металлических профилей. При деревянном каркасе не рекомендуется делать три этажа, но мансарда вполне допустима.
3. Перепланировка в щитовых домах невозможна, а в каркасно-рамочных зависит от проекта: некоторые стены убираются, если они не несущие. Но вопрос нужно обязательно согласовать с авторами проекта.
4. Низкая шумоизоляция.
5. Если в качестве утеплителя используется пенопласт, дом может пострадать от грызунов.
6. Низкая пожаробезопасность — относительный недостаток. Существуют утеплители, стойкие к возгоранию, например, базальтовая вата. Деревянные части строения обрабатываются защитными составами.
