Шаг 3: Каркасные стены
Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.
Способы сборки каркаса
Быстровозводимые здания сегодня строят способами:
- традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
- методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
- из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
- по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
- по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.
Монтаж каркаса способом «канадская платформа».
В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.
Установка и сечение стоек
Этапы монтажа стоек каркаса включают:
- Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
- Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
- Установку стоек в углах, выравнивание, закрепление временными укосинами.
- Монтаж промежуточных элементов.
- Соединение опор брусом верхней обвязки.
- Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
- Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
- Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.
Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:
- для наружных стен — 150х50 мм, 200х50 мм;
- для внутренних перегородок — 100х50 мм.
Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.
Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.
Укосины или раскосы
Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.
Укосины в каркасе устанавливают наклонно.
Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:
- элементы монтируют с наклоном 40°-60°;
- толщина укосин — не более 1/4 от высоты сечения стойки;
- крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
- укосины врезают заподлицо со стойками, обвязками и перемычками;
- на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
- к стойкам по длине прибивают 2-3 гвоздями.
Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

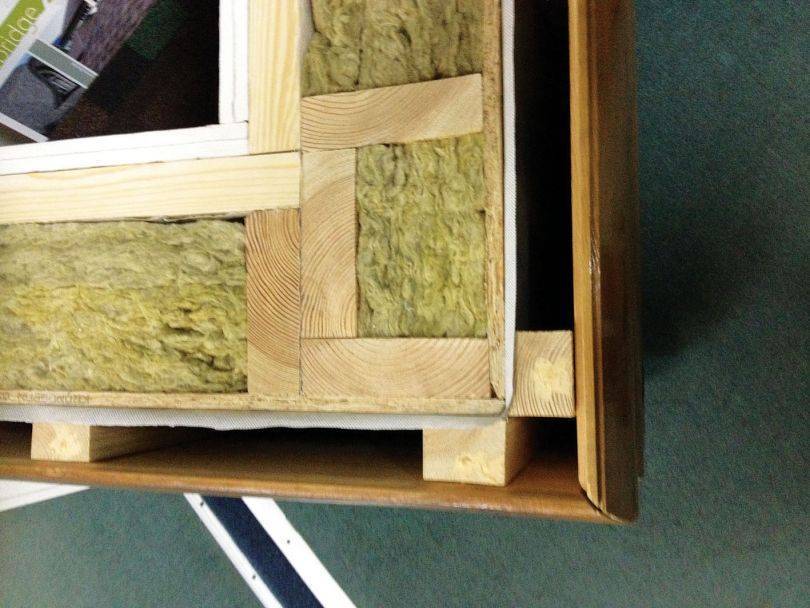

Углы каркасного дома
Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.
Чтобы этого не случилось, конструкции формируют одним из четырех способов:
Из двух стоек. Стык двух стен усиливают отделочным уголком.
Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.
Монтаж кровли щитового дома
Теперь очередь кровли. Сначала устанавливаются продольные и поперечные стропила из дерева, которые друг с другом соединяются при помощи саморезов или толстых гвоздей. Затем делается слой гидроизоляции из специальной подкровельной пленки, на которую потом опять укладывается слой досок. После этого делается теплоизоляция, для которой можно выбрать практически любой материал. Сверху снова кладется слой из дерева.
Для пароизоляции и вентиляции по краям кровли устанавливается специальная вентиляционная решетка. Она же служит направляющей для основного угла уклона крыши. В идеале все это еще раз закрепляется уже более тонкими рейками, на которые кладется слой толстого рубероида. А уже непосредственно на рубероид укладывается основной кровельный материал – черепица или шифер.
С внутренней стороны дома крышу можно отделать гипсокартоном или оставить деревянной (особенно удобно для чердака). Только в таком случае дерево необходимо будет покрыть лаком или краской, чтобы оно не портилось и не разрушалось жучками.
Крыша каркасника
Установка крыши для каркасного здания менее трудоёмкая, чем для блочного или кирпичного дома. Крепёж крыши к стенам выполняется проще.
Стропильная конструкция и кровля
Стропильное сооружение каркасного дома устанавливают поэтапно:
- Крайние опоры устанавливают под стропила и конёк. Пазы для упора на лобовую доску в них выбираются заранее.
- Устанавливают по натянутому между крайними опорами шнуру средние коньковые стойки. Крепятся они укосинами, которые потом убирают.
- На стойки укладывается коньковый брус 5х20 см. Чтобы сечение не чувствовало изгибающих нагрузок, брус стыкуют над опорами.
- Размечаются места, где будут крепиться стропильные ноги.
- Стропила нарезаются по шаблону. Их монтируют, опирая на деревянный брус на внутренней поверхности наружной стены и на коньковый брус.
- Усиливают конструкцию, сооружая под каждую наклонную балку опору, а также ветровые подкосы стропил для увеличения прочности стропильного сооружения по оси конька под две соседние стропильные ноги.
- Внизу стропил прикручиваются карнизные планки.
- Гидроизоляцию из плёнки расстилают параллельно свесу, начинают укладку снизу вверх. Обязателен стык внахлёст, не меньше 8-10 см. Гидроизоляцию закрепляют степлером, провис плёнки между стропилами до 2 см.

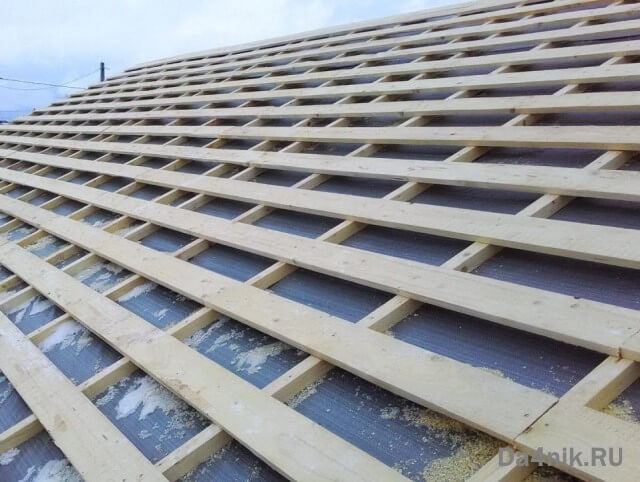

Устанавливают контр обрешётку. Бруски для неё имеют сечение 4х5 см, они обеспечат кровельному «пирогу» вентиляцию. Контр рейки между кровлей и гидроизоляцией создадут пространство, где будет «гулять» воздух. Поверх контр обрешетки укладывают доски обрешётки 2,5х10 см с шагом 25-30 см. Шаг подбирают в соответствии с длиной волны профиля металлочерепицы. Элементы из дерева прибиваются гвоздями.
Дальше – установка водостока и кровельного материала, обычно это металлочерепица:
- Для желобов водосточной системы к карнизной доске крепят крюки, делая уклон в сторону водосточных труб.
- Без закрепления выкладываются первые 4 листа металлочерепицы. По торцу и краям карниза листы выравниваются, прикручиваются саморезами. С помощью резиновых прокладок в нижнюю часть волны крепятся метизы.
- Монтируют коньковые и ветровые планки.
Как построить стены каркасного дома своими руками: пошаговая инструкция
Объяснить технологию строительства стен каркасного дома на словах достаточно сложно, а потому предлагаем вашему вниманию пошаговую инструкцию с фотоиллюстрациями.
Иллюстрация
Описание действия
Для начала из досок, размером 50×150 мм или 50×200 мм готовим стойки для будущих стен. Их количество определяется индивидуально, однако слишком редко устанавливать стойки не стоит. Оптимальным будет расстояние между ними 60-80 см.
Укладываем верхнюю и нижнюю обвязку стен прямо на полу, отметив на них предварительно точки стыка со стойками, которые и располагаются между ними
Важно сразу разметить, где будут находиться окна, двери. Таким образом, на полу получается ещё не скрепленная стена.
Далее скрепляем стойки между собой, а также с верхней и нижней обвязкой при помощи гвоздей
Обязательно нужно проверить диагонали – они должны сойтись. В противном случае стена будет кривой.
Пропиливаем пазы в досках на глубину 50 мм и вставляем в них укосины. Они придадут прочность стенам. Обычно укосины устанавливаются под углом в 45° по отношению к обвязкам.
Примерно так должны выглядеть стены, которые уже готовы к установке
Обратите внимание на стрелки – ими показано, как сделаны окна и двери на будущих стенах каркасного дома. Такие каркасы стен длиной 6 м вполне могут поднять 3 человека.

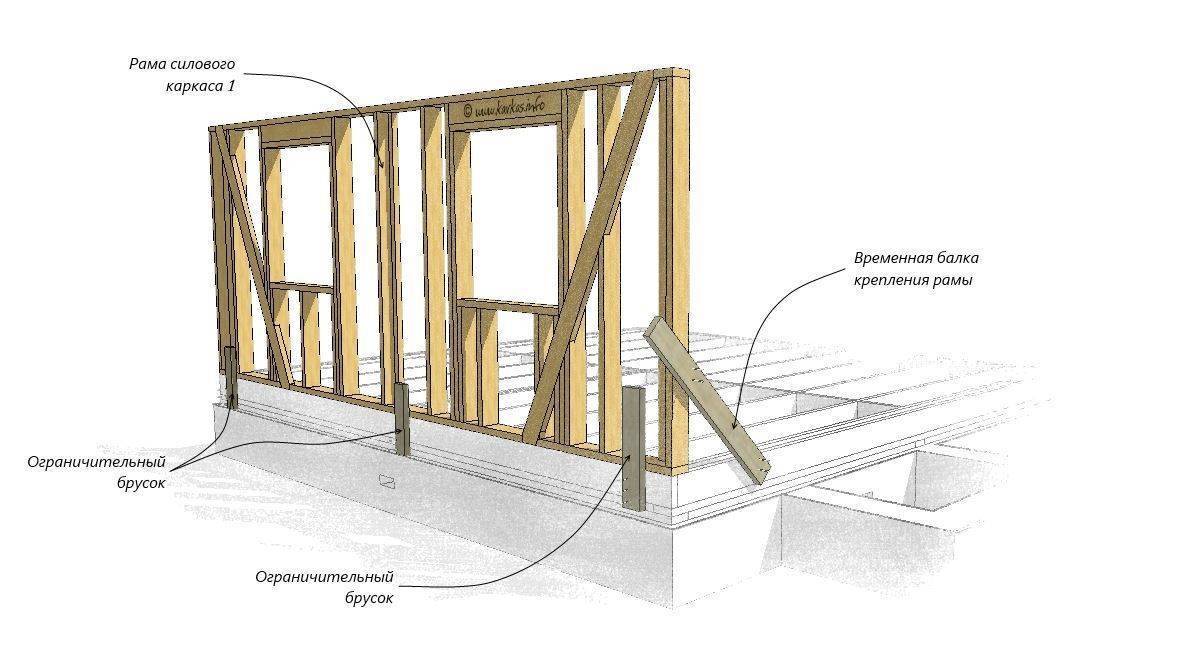

Поднимая готовые конструкции по очереди, крепим их при помощи временных укосин, которые не дадут каркасу развалиться до основного крепежа
Следует понимать, что доски должны быть сухими, в противном случае поднимать их будет тяжело, а впоследствии каркас начнёт гнить.
Последний этап – крепим нижнюю обвязку стены к обвязке фундамента при помощи гвоздей, предварительно их выровняв. Также скрепляем между собой и каркасы стен. После этого можно быть уверенным, что весь каркас не развалится.
По такому же принципу собираются внутренние стены. По полу делается разметка и повторяются те же действия, которые производились при сборке каркаса наружных стенок. Собранные каркасы поднимаются и крепятся к обвязке фундамента и боковым стенам.
Утепление стен: как оно производится, материалы, технология
После сборки каркаса он обшивается снаружи гидровлагонепроницаемой плёнкой и декоративным материалом. Это может быть имитация бруса, вагонка, сайдинг – всё зависит от пожеланий хозяина. Далее работы производятся изнутри. В полости, оставшиеся между стойками, забиваем утеплитель, в качестве которого прекрасно подойдёт минеральная вата, которая имеет невысокую стоимость. Необходимо это делать так, чтобы не оставалось пустот. Для дополнительного утепления можно набить ещё ряды поперечных реек, между которыми также забивается утеплитель. Следующим слоем стена закрывается пароизоляционной плёнкой, поверх которой набивается ОСП. Теперь можно закрыть стену гипсокартонной плитой. Как должна выглядеть стена в разрезе, можно увидеть на рисунке ниже
Стена каркасного дома в разрезе – можно увидеть все слои «сэндвича»
Этап 2: возведение каркаса и междуэтажного перекрытия
Возведение каркаса при строительстве деревянного дома начинают с монтажа нижней обвязки. Размеры её поперечного сечения напрямую будут зависеть от типа фундамента. Для свай, установленных с большим шагом (3м и более) нижняя обвязка будет мощнее, чем для других вариантов. Нижняя обвязка поверх свайного фундамента, по сути, является ростверком. Во всех случаях (в том числе при ленточном и плитном фундаменте) эта обвязка должна располагаться выше отметки грунта. Нижняя обвязка должна антисептироваться особенно тщательно. Кроме того, под её низ следует подложить гидроизоляцию из плотного полиэтилена, рубероида или другого рулонного изоляционного материала.
Возводить каркас можно двумя методами – собирая каждый элемент отдельно непосредственно в месте его проектного положения, или же собрать на горизонтальной поверхности каркас целой стены, затем поднять его «на попа» и установить на место. Второй вариант предпочтительнее, так как является более производительным. Особенно он удобен при варианте фундамента в виде утепленной шведской плиты – на момент сборки каркаса черновая поверхность пола первого этажа (верх плиты) представляет собой удобную площадку для сбора каркасов стен.

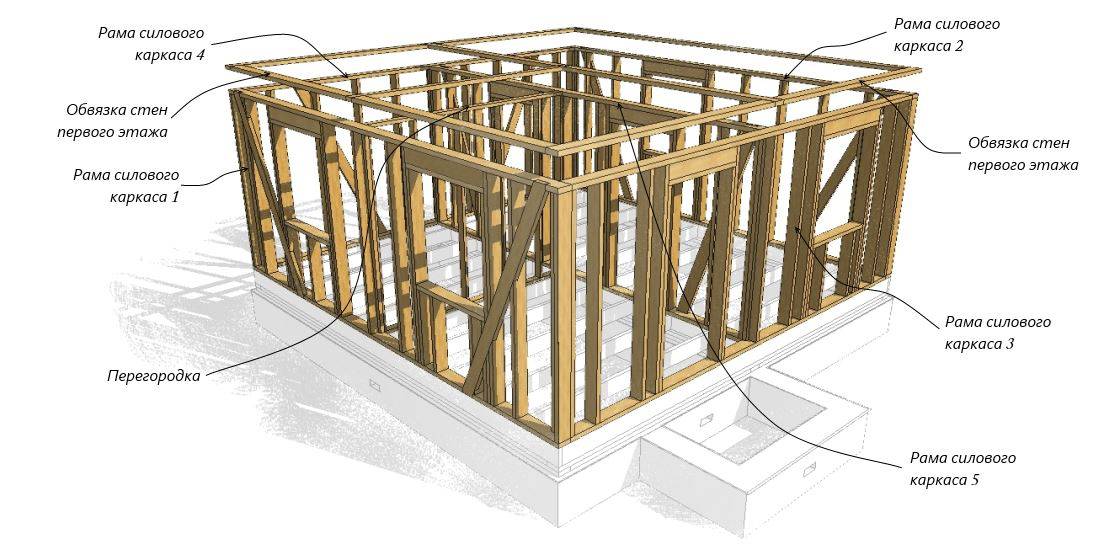

Возведение каркасного дома из заранее собранных каркасов стен.
Пространственная устойчивость каркаса обеспечивается либо щитами (каркасно-щитовая схема, характерная, в том числе, для SIP-панелей), либо накосо набиваемой во взаимно-обратном направлении доской. На этапе монтажа часто используют временные раскосы, устанавливаемые поверх каркаса. После зашивки щитами или диагональными досками одной из сторон будущей стены временные раскосы снимают.

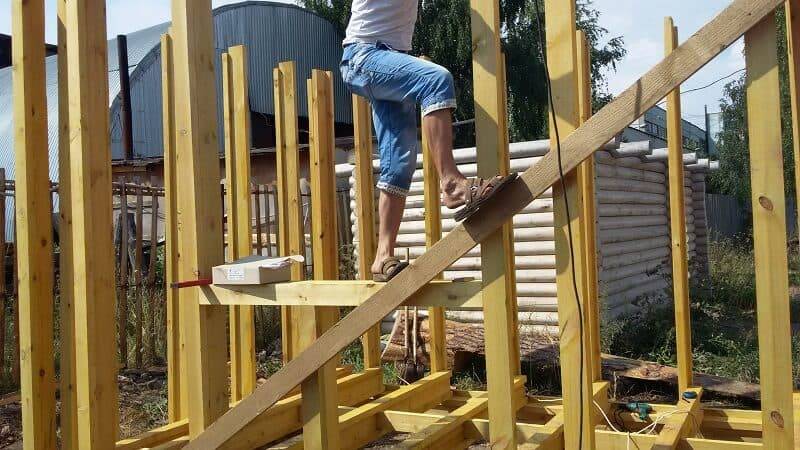

Пример устройства временных раскосов.
В качестве щитов, как правило, применяют OSB (QSB) плиты толщиной 12мм. При зашивке доской её толщина лежит в пределах 18-25мм. Шаг стоек (колонн) каркаса очень часто назначают равным 60см, что в случае каркасно-щитовой схемы вызывает недоумение. Размер OSB плиты составляет 125х250см, вследствие чего шаг в 60см формирует необходимость подрезок каждого щита на 5см по ширине или 10см по длине. При этом шаг в 62,5см будет полностью кратен ширине такого листа (2 шага) и длине (4 шага). При дощатой обшивке кратность в 60см проблем не создает.
Выбор обшивки щит/доска обычно происходит исходя из цен на эти материалы в регионе строительства. При равной цене предпочтение стоит отдать щитовому варианту, как более технологичному и быстровозводимому.
Каркасно-щитовая схема деревянного дома.
Пример обшивки каркаса доской под 45 градусов во взаимно-обратном направлении.

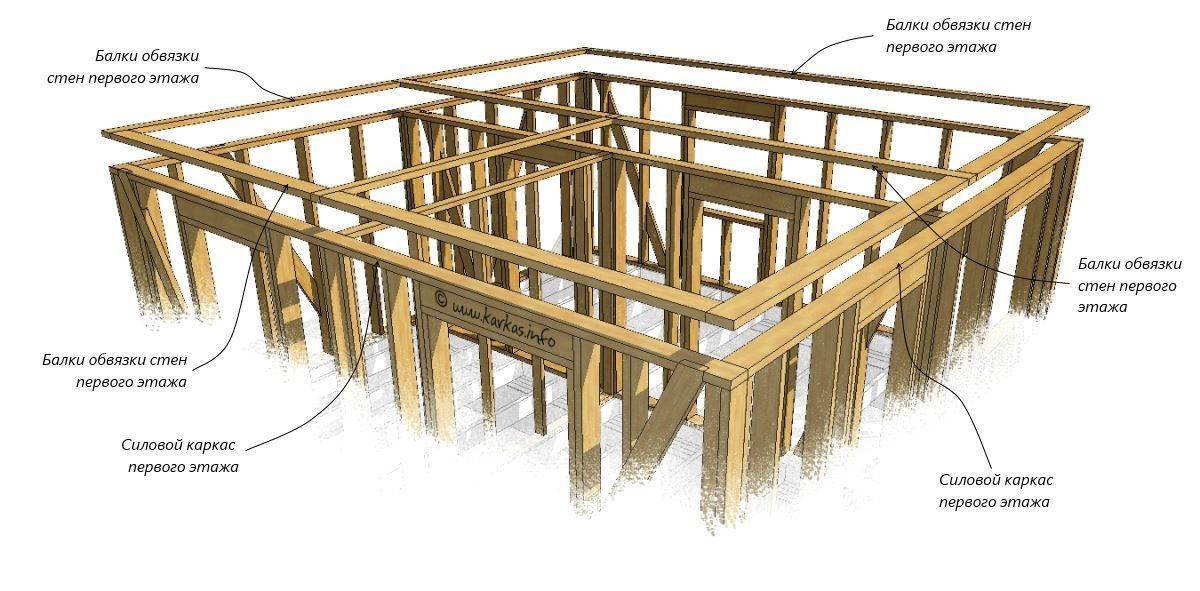

После возведения каркаса стен первого этажа и устройства верхней обвязки (пояса) начинают монтаж балок перекрытия.
Железобетонные перекрытия (как монолитные, так и сборные) в деревянных домах не применяют. От облегченных вариантов типа Terriva и тому подобных так же лучше отказаться. Древесина имеет сильно отличающиеся от остальных материалов показатели линейного расширения при перепаде температуры. Кроме того, древесины, как «живой» материал, немного изменяет свои размеры и при перепадах влажности. Сочетание в несущем каркасе разнородных материалов крайне не желательно.
Балки перекрытия обычно выполняют из доски 50х200мм или спаренных вдвое досках 50х150мм. Второй вариант предпочтительнее при условии спаривания досок зеркальным отображением годичных колец – такая балка будет стабильнее. Шаг балок зависит от перекрываемого пролета, размеров поперечного сечения и нагрузок. Обычно этот шаг лежит в пределах 60-100см.
Вариант монтажа деревянных балок перекрытия.
Перед возведением каркаса следующего этажа необходимо настелить половой настил поверх балок перекрытия. Для этого применяют шпунтованные половые доски или плитные материалы (OSB, фанера) в два слоя. Стыки второго слоя не должны совпадать со стыками первого. В случае применения половой доски до окончания строительства от загрязнения и повреждения её защищают листами ДВП или плотного картона.
Перекрытия в деревянных каркасных домах должны быть звукоизолированными. Желательно применять отделочные материалы с виброразвязкой. Например, ламинатное покрытие, укладываемое поверх подложки из пробкового дерева. В противном случае слышимость будет очень высокой, а пол будет представлять собой аналог барабана.

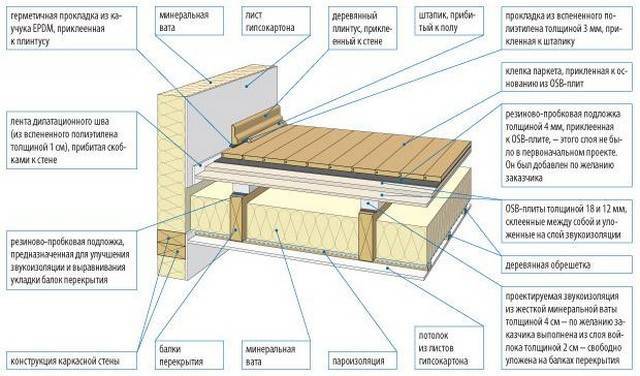

Пример устройства звукоизолированного перекрытия по деревянным балкам с виброразвязкой.
Способы строительства деревянной основы
Строительство каркаса может происходить разными способами. Некоторые собирают поочередно стены на земле, и только потом устанавливают их вертикально.
Другие сразу ставят каркас стен, потом утепляют его, изолируют и обшивают. Третьи делают каркас всего здания, включая крышу, и только после этого начинают делать слои стен.
Вы можете выбрать любой, удобный для вас способ, мы же остановимся пока только на возведении каркаса.

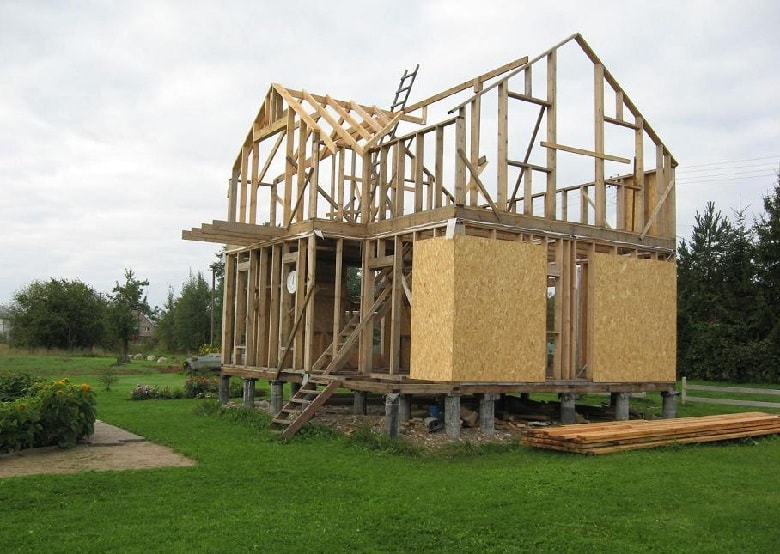

Каркас дома с крышей
Основой любого каркасного здания является древесина. К ее выбору необходимо подойти со всей ответственностью.
Это может быть доска, брус технической обсушки, брус естественной влажности и клееный брус.
Наиболее предпочтителен клееный брус – он не рассыхается, не теряет свой формы, устойчив к деформации. На втором месте идет брус технической сушки.
А натуральная доска или брус естественной влажности при возведении каркаса при высыхании могут изменить свою форму и потрескаться, что скажется на качестве жилья.
Сложные каркасные элементы
Для каркасного дома подходят различные сорта древесины, но лучше остановиться на хвойных породах.
Смола, выделяемая сосной, создает дополнительную защиту от насекомых, и наполняет сам дом приятным хвойным ароматом.
Кроме того, отлично подходят для монтажа каркаса дуб, ясень и другие твердые сорта. Сечение бруса должно быть 150/150 мм или 150/200 мм.
Возведение крыши
Существует много видов крыш (вальмовые, сводчатые, бубновые, шатровые и др.), но чаще всего при строительстве домов используют двускатную крышу. Возводится такая крыша довольно быстро и легко.
- Сначала на перекрытие монтируется мауэрлат, к нему потом будет фиксироваться стропильная система. Для изготовления стропил обычно применяют доски, их ширина равняется 100 мм, а толщина 50 мм.
- Монтаж стропил выполняется под углом 45 — 50 градусов. Изготавливать их можно на площадке или же прямо на крыше. Между собой сверху стропила соединяют обычными гвоздями (торцевое соединение). Чтобы обеспечить им лучшую жесткость необходимо отступить от верхнего соединения 700 мм и приколотить ригель, в результате стропила будут похожи на букву «А». На мауэрлат ставят нижние концы и крепко их фиксируют. Обязательно нужно делать выпуск примерно в 250 – 300 миллиметров.
- В первую очередь монтируются крайние стропила, их размещают сзади и спереди дома. Посередине стропил необходимо выполнить прогон и укосины, это поможет обеспечить лучшую фиксацию и жесткость конструкции. Далее стропила устанавливают посередине здания и сверху приколачивают доску коньковую. Теперь осталось выполнить монтаж остальных стропил. Для обшивки фронтонов можно применить СИП панели.
- Далее выполняется обрешетка. Для её создания потребуются доски шириной от 100 миллиметров, в толщину от 25 миллиметров. Доски фиксируют к стропилам, при этом выдерживается шаг 50 мм. Для их фиксации применяют обычные гвозди.
Схема устройства обрешетки
Как только обрешетка будет готова на неё укладывается рубероид, его можно настилать в один слой или в несколько, он обеспечит гидроизоляцию. Укладывать его необходимо по вертикали, при этом обязательно выдерживать нахлёст около 100 — 130мм. Для того чтобы прикрепить рубероид к обрешётке применяют небольшие гвоздики или степлер. Вот и всё, теперь осталось выбрать и уложить кровельный материал.
Каркасный дом возведенный по канадской технологии
Как вы сами смогли убедиться строительство каркасных домов, использую канадскую технологию — посильная задача даже для тех, кто не совсем силен в терминологии и практике их возведения. Однако на сооружении каркаса, строительство дома не заканчивается.
Предстоит еще огромный перечень работ, по внутренней и внешней отделки. Установка окон, дверей, подвод коммуникаций к дому, отделка фасадов — это лишь небольшой список того, что еще нужно сделать. Утешением же для вас должно являться то, что основной фронт работ уже выполнен. Построенный дом по канадской технологии будет радовать вас и ваших близких на протяжении многих лет.
Поэтапная технология строительства каркасного дома: нижнее перекрытие
Нижнее перекрытие состоит из обвязки и чернового пола, который может быть бетонным или деревянным. Если выбран второй вариант, то между землёй и полом остаётся воздушное пространство. Специалисты советуют выбирать именно его.
Обвязка фундамента: как она выполняется, материалы изготовления
Обвязка каркаса фундамента при строительстве каркасника своими руками выполняется из бруса 150×150 мм, который может соединяться по углам двумя способами – «в полдерева» или «в лапу». Разница между соединениями в том, что при соединении «в полдерева» продольный разрез делается ровным, а вариант «в лапу» подразумевает срез со скосом. Это можно увидеть на рисунке ниже.
Варианты соединения бруса при сборке обвязки фундамента
Между собой соединение скрепляют при помощи скобы или пластины. Для крепежа к каркасу из швеллера используются металлические анкеры, которые немного заглубляются в брус. Закрепив обвязку к фундаменту, брус пропитывают антисептическим раствором. После высыхания его желательно обработать противопожарным составом.
Обустройство чернового пола: нюансы выполнения работ
На обвязку укладывается брус, снизу которого прибиваются доски, как это показано на фото ниже. Именно для крепежа досок мы и оставили пространство снизу пустым.
Ниши пола готовы к укладке утеплителя
В образовавшиеся ниши укладывается пароизоляция и утеплитель. Это может быть минеральная или эковата, пенопласт, пенопропилен. По причине того, что для деревянных домов большую опасность представляют грызуны, наилучшим вариантом здесь будет эковата. В её составе содержится бура, которая обладает не только антисептическими свойствами, но и отпугивает грызунов – такой дом явно не для них.После укладки утеплителя к уложенному брусу (лагам) прибиваются доски. По такому полу уже можно передвигаться.
Частые ошибки
Схема строительства каркасного дома не очень сложна, но, делая все своими руками, можно получить совсем не тот результат, на который рассчитывали во время проектирования.
Во-первых, установка ненадлежащего фундамента или вообще без фундамента. Последствия могут быть непредсказуемы. Если есть сомнения по поводу грунта, лучше всего обратиться в соответствующую организацию, где помогут хотя бы рассчитать параметры фундамента.
Самым надежным будет вариант заказа фундамента под ключ. На такие работы обязательно дается гарантия.
Во-вторых, начинающие строители часто используют некачественную, сырую древесину. Как поведут себя такие доски и бруски в период усушки – тоже не ясно.
В узлах крепления нужно использовать не только саморезы, но и гвозди. При определенных нагрузках саморезы могут лопнуть, гвозди – только погнутся.
Применение слишком массивных брусьев, более 150х50 и 200х50; при слишком высокой влажности они больше деформируются.
Таким образом, не следует экономить при постройке дома, иначе в результате можно получить ненадежную и опасную конструкцию.
Что такое каркасная конструкция?
Если рассматривать в общем, то каркасная конструкция дома состоит из нижней и верхней обвязки, которая скрепляет установленные вертикально стойки, образующие каркас внешних и внутренних стен. Основа под полы и чердачное перекрытие состоит из несущих балок, изготовленных из бруса.
Примерная схема жилого каркасного дома
Между элементами каркаса устанавливается и укладывается утеплитель. Его толщину выбирают в зависимости от региона и климатических условий. В любом случае, толщина стоек каркаса должна соответствовать этой величине. Чаще всего в качестве термоизоляционных материалов выбирается одна из разновидностей минеральной ваты, эковата, пенополистирол или пенополиуретан. Для утепления полов и чердачных перекрытий используют и керамзит.
Чем утеплить каркасный дом?
При выборе нужно учитывать не только термоизоляционные качества материала, но и ряд других факторов – гигроскопичность, химическую и биологическую стойкость, плотность, экологичность и т.п. А для каркасного дома огромное значение имеют горючесть материала и его устойчивость к воздействию грызунов.
На страницах нашего портала – немало материалов, подробно рассказывающих о характеристиках и эксплуатационных качествах различных утеплителей.
После монтажа утеплителя конструкция обшивается влагостойкими материалами — это может быть плита OSB, влагостойкая фанера или цементно-стружечная плита (ЦСП).
По сравнению с цельными деревянными, блочными или кирпичными постройками, каркасная конструкция получается легкой, не требующей массивного фундамента. Для нееподойдет столбчатая или свайно-винтовая основа, а если в доме планируется устраивать подвальные помещения, то в этом случае лучше всего выбрать ленточный фундамент.
Каркасную конструкцию необходимо достаточно высоко поднять над грунтом, поэтому цокольная часть должная иметь высоту не менее 500 мм. Это необходимо для того, чтобы влага от почвы, от дождевой воды или снежных сугробов как можно меньше воздействовала на деревянные элементы каркасного дома.
“Полуправильные” каркасы
Напомню, что под “полуправильными” я понимаю именно те, которые имеют полное право на существование, но отличаются от типовых скандинавско-американских решений
Поэтому называть их “полуправильными” нужно осторожно
Приведу несколько примеров.
Пример того, как можно “перебдеть”
Первый пример из нашей же практики. Это дом был построен нами, но по проекту, предоставленному заказчиком. Мы даже хотели переделать проект полностью, но были ограничены сроками, так как надо было выходить на объект; кроме того, заказчик заплатил за проект ощутимую сумму и формально нарушений по конструкции нет, а с озвученными недостатками текущего решения он смирился.
Почему же тогда я отнес этот каркас к “полуправильным”? Обратите внимание на то, что здесь есть и скандинавские ригели, и американские хэдеры, и сдвоенные обвязки не только по верху, но и по низу стен. Короче говоря, тут и американская схема, и скандинавская, и сверху накинуто еще процентов 30% запаса по-русски, на всякий случай. Ну, а сборная стойка из 6 (!!!) досок под клееной балкой конька говорит сама за себя
Ведь в этом месте единственное утепление – это изоплат снаружи, и перекрестное утепление изнутри. А если бы была чисто американская схема, то утепления в этом участке стены попросту не было бы, голая деревяшка снаружи вовнутрь
Ну, а сборная стойка из 6 (!!!) досок под клееной балкой конька говорит сама за себя. Ведь в этом месте единственное утепление – это изоплат снаружи, и перекрестное утепление изнутри. А если бы была чисто американская схема, то утепления в этом участке стены попросту не было бы, голая деревяшка снаружи вовнутрь.
“Полуправильным” я называю этот каркас потому, что с точки зрения конструктивной надежности к нему претензий никаких нет. Тут многократный запас прочности “на случай атомной войны”. Зато изобилие мостиков холода, и огромный перерасход материала на каркас, и высокая трудозатратность работ, что также сказывается на цене.
Этот дом можно было сделать с меньшим, но достаточным запасом прочности, но при этом процентов на 30 сократить количество пиломатериала и значительно уменьшить количество мостиков холода, сделав дом теплее.
Другой пример – каркас по системе “двойной объемный” каркас, пропагандируемый одной московской компанией.
Основное отличие — это фактически двойная наружная стена, с разнесенными относительно друг друга стойками. Так каркас вполне удовлетворяет критериями прочности и очень неплох с точки зрения теплотехники, за счет минимизации мостиков холода, но проигрывает в технологичности. Задачу ликвидации мостиков холода, которую, в первую очередь, решает такой каркас, можно решить более простыми, надежными и правильными методами типа “перекрестного утепления”.
Такие каркасы можно смело назвать “полуправильными” именно потому, что грубых нарушений тут нет. Есть отличия от типовых американо-скандинавских решений в попытках что-то улучшить или придумать некую “фишку”. Платить за них или нет – выбор заказчика.
