Стропила своими руками - порядок выполнения работ

Вальма и ендова

Если центральное стропило вальмы сделать равным рядовому стропилу, то скат вальмы и скаты крыши получатся с равными углами наклона. На плане в торцах дома образуются одинаковые квадраты, в которых накосное стропило режет их по диагонали под углом 45°. Такое конструктивное решение упрощает строительство и экономит строительные материалы.

Если центральное стропило не равно рядовому, то наклон ската вальмы не равен наклонам скатов крыши и в плане накосное стропило режет прямоугольник под углом не равным 45°.

Для разметки накосного (диагонального) стропила вальмы изготовьте шаблон из фанеры. При работе в английской метрической системе и равных наклонах скатов и вальмы основание шаблона делают равным 16,97 размерным единицам. При работе в европейской десятичной метрической системе — 14,14 размерным единицам.

Для разметки накосного стропила, когда угол наклона вальмы не совпадает с углом наклона ската, возьмите размеры стропильного треугольника вальмы, рассчитанные калькулятором и уменьшите их в 10, 15 или 20 раз до размеров приемлемых для изготовления шаблона. Так же поступите, если уклоны крыши задаются углом или высотой ската, а не безразмерными единицами. Либо используйте размеры шаблонов предложенные калькулятором.

Для изготовления накосного стропила используются одиночные и спаренные доски. Методика, описанная ниже больше подходит для спаренных стропильных ног.

Высоту накосного стропила определите по высоте вертикального распила рядового стропила. Снимите с него размер и перенесите на линию вертикального распила накосного стропила.

Под укладку обрешетки в чердачных крышах выравнивается верхняя часть накосных стропил. В мансардных ещё и нижняя часть — под внутреннюю обшивку. Таким образом сечение накосного стропила получается в виде перевернутой буквы V. Величина углов скоса берется из калькулятора. Верхний и нижний торцы накосного стропила также делается в виде буквы V. Вверху для плотного примыкания к стропилам, внизу для подшивки карнизной доски.

Угол, на который нужно спилить верхнюю часть стропила назовем углом для опирания обрешетки. Его значение определяется по калькулятору. В крышах где угол наклона скатов равен углу наклона вальмы он будет одинаковым с левой и правой стороны стропила. Угол, на который нужно спилить нижнюю часть стропила равен верхнему углу. Если мансарда не будет обшиваться изнутри нижнюю часть накосного стропила подпиливать не нужно.

Установите диск циркульной пилы на величину угла опирания обрешетки полученного калькулятором и срежьте верхнюю кромку доски. Если нужно, сделайте второй разрез параллельный первому в нижней части стропила, на расстоянии высоты накосного стропила.

Верхний вертикальный срез в торце стропила сделайте, установив пилу на угол 45° для вальмы равной скату или на угол, показанный калькулятором, если угол вальмы не равен углу ската.

Разметку опорного выреза делайте аналогично такой же разметке на рядовом стропиле, только для рисования горизонтальных и вертикальных линий выреза используйте шаблон для накосного стропила. Сначала отмерьте от нижней точки торцевого скоса стропила (AW) расстояние равное диагонали вальмового стропильного треугольника (Gw) взятого из калькулятора и отметьте точку Bw. Навесьте на стропило шаблон и отчеркните линию BwCw. Её длина должна быть равна ширине доски обвязки каркасной стены (или ширине мауэрлата каменных стен). Измерьте эту ширину непосредственно на строящемся объекте и прибавьте к ней, если необходимо, толщину обшивки стен и погрешность на кривизну стен 0…10 мм. Из точки Cw с помощью шаблона начертите вертикальную линию разреза, точка Dw.

Линию BwCw пилите пилой с диском, поставленным на 0°, а линию CwDw под углом 45° если наклоны вальмы и скатов равны. На крыше, в которой наклон скатов и вальмы разный, выставляйте диск на тот градус, который показывает калькулятор. Заканчивайте разрез ручной пилой.

Если крыша не подшивается изнутри и в связи с этим накосное стропило не подрезается по высоте, его разметка немного изменяется. Делается все также, как и для подрезанного снизу стропила, только все измерения производятся от черты разметки высоты.

Накосное стропило сплачивается из двух досок гвоздями.

Стропило ендовы изготавливается аналогично стропилу вальмы. Они различаются профилем сечения и нижним концом. Ендову можно назвать вальмой вывернутой внутрь крыши. Углы примыкания верхних концов ендового и вальмового стропил к коньку и угол подрезания их нижних концов равен 45° если наклоны скатов и вальмы равны. Если наклоны скатов не равны угол рассчитывается калькулятором.

Расчет

Перед началом работ нужно сделать расчет конструкции. Вычислять сечения всех элементов не имеет смысла. В большинстве случаев их можно принять конструктивно:

мауэрлат — 150х150 мм;
стойки — 100х150 или 100х100 мм в зависимости от сечения стропил;
подкосы — 100х150 или 50х150 мм с учетом удобства соединения со стропилами;
затяжки — 50х150 мм с двух сторон;
прогоны — 100х150 или 150х50 мм;
накладки толщиной от 32 до 50 мм.

Расчет обычно выполняют только для стропильных и накосных ног. Требуется подобрать высоту и ширину сечения. Параметры зависят от:

материала кровельного покрытия;
снегового района;
шага стропил (подбирается так, чтобы было удобно укладывать утеплитель, для минеральной ваты между элементами в свету должно оставаться 58 см);
пролета.

Подобрать сечение стропил можно с использованием общих рекомендаций. Но в этом случае рекомендуется делать небольшой запас.

Расчет обычно выполняют для стропильных ног

Если вы предполагаете сделать теплую крышу, то высоту сечения ног подбирают с учетом толщины утеплителя. Смонтировать его нужно так, чтобы он не выступал выше несущих балок. Также нужно учесть, что для минеральной ваты делается вентиляционный зазор 2—4 см между ней и покрытием. Если высоты стропил для этого недостаточно, предусматривается установка контробрешетки (контррейки).

Стропильная системаПравильный состав теплого пирога

Устанавливаем фермы

Подготовленные своими руками фермы поднимают наверх. Монтаж удобно начинать с крайних пар, называемых фронтонными. Их устанавливают вертикально, контролируя положение по отвесу или прибитой к стене дома доске, и фиксируют положение с помощью дополнительных откосов. Нижние торцы фермы опираются на брус мауэрлата или на венцы сруба. К ним они прибиваются гвоздями №100.

Способы крепления стропильной ноги к мауэрлату

Зафиксировав крайнюю ферму, крепят остальные, соблюдая пролет между ними. Для контроля этой величины можно предварительно напилить своими руками проставки из доски 50х150 и не замерять расстояние для каждой пары. Углы стропильных ферм после их установки дополнительно соединяют коньковым брусом или доской. Дополнительно зафиксировать стропила поможет обрешетка.

Какую систему выбрать

Стропила для двухскатной крыши своими руками – это вполне выполнимая задача. Особых проблем с их «созданием» возникнуть не должно. Совсем другое дело – это установка стропил двухскатной крыши.

Для начала нужно выбрать тип стропильной системы. В основном, используют для строительства частных домов следующие два варианта двускатной крыши:

Наслонная. Такая система стропил двускатной кровли используется в тех случаях, когда по центральной оси здания имеется несущая стена. Так делают, когда дом шире десяти метров. В наслонной системе двухскатной кровли стропила верхней части упираются в коньковый прогон. В результате основная нагрузка ложится на стойки, которые упираются в центральную несущую стену;
Висячая. Такой тип двухскатной системы применим, когда ширина дома небольшая, и используются стропила длиной не более шести метров. Здесь основная нагрузка ложится на боковые стены. Снизу стропила соединяет затяжка, а в верху они скрепляются между собой.

Какой вариант двухскатной системы выбрать – это, главным образом, зависит от размера дома. Также следует учесть наличие или отсутствие осевой несущей стены. Наиболее прочной считается наслонная система. Но здесь сама конструкция более сложная, в ней больше элементов. Висячая двухскатная система стропил возводится проще и быстрее.

Самостоятельное возведение крыши частного дома

Коровин Сергей Дмитриевич Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

По статистике каждый второй домовладелец построил свое жилье самостоятельно. Согласно их отзывам, самостоятельное возведение крыши – один из самых сложных этапов для непрофессиональных строителей

Поэтому очень важно подойти к этому этапу, имея в голове полное представление о всех нюансах процесса. Чтобы разобраться в том, как сделать крышу своими руками, необходимо изучить устройство, технологию монтажа, порядок работ и особенности крепления всех составляющих конструкции. Для начала необходимо определиться с формой

На сегодняшний день наиболее популярными видами являются:

Для начала необходимо определиться с формой. На сегодняшний день наиболее популярными видами являются:

Перекрытие крыши одним единым скатом позволит сэкономить нервы и материалы, поскольку конструктивно это самый простой вариант. Если сделать такой каркас самостоятельно, то трудоемкость работы будет наименьшей, а скорость монтажа высокой. Но такая форма имеет недостаток – отсутствует возможность обустройства полноценного чердака или мансарды, поскольку подкровельное пространство получается слишком низким.

Двухскатная крыша монтируется намного чаще. Она чуть сложнее в изготовлении, но позволяет получить больше пространства. По сравнению с четырехскатной она обладает меньшей сложностью и массой, однако потребуется сделать треугольные фронтоны по торцам здания.

Двускатная – самая популярная форма

Перед тем как приступить к самостоятельному возведению крыши с четырьмя скатами, потребуется серьезно подготовиться. Такая система имеет больше элементов по сравнению с двумя предыдущими. Кроме того, на мансарде нет возможности сделать полноценные окна, поскольку конструкция крыши лишена фронтонов и монтажа сложных мансардных или слуховых окон не избежать.

Четырехскатная сложна в устройстве, но экономия достигается за счет отсутствия фронтонов

Для мансарды отличным вариантом будет комбинированная конструкция с ломаными скатами. В этом случае в нижней части кровля имеет больший уклон, чем на верхнем участке. Такая сборка позволяет поднять потолок в помещении и сделать построенный дом более комфортным.

Ломаная – не самая “архитектурная”, зато очень эффективная в плане используемого пространства

мауэрлат — 150х150 мм;
стойки — 100х150 или 100х100 мм в зависимости от сечения стропил;
подкосы — 100х150 или 50х150 мм с учетом удобства соединения со стропилами;
затяжки — 50х150 мм с двух сторон;
прогоны — 100х150 или 150х50 мм;
накладки толщиной от 32 до 50 мм.

материала кровельного покрытия;
снегового района;
шага стропил (подбирается так, чтобы было удобно укладывать утеплитель, для минеральной ваты между элементами в свету должно оставаться 58 см);
пролета.

Расчет обычно выполняют для стропильных ног

Стропильная система

Правильный состав теплого пирога

Соединение стропил в коньке

Другой важнейший узел стропильной фермы – узел крепления стропил в коньковой части. В частном домостроительстве для этих целей чаще всего применяют следующие варианты креплений:

внахлест;
встык;
с помощью врубки вполдерева.

Крепление внахлест считается самым простым вариантом. Верхние края парных стропилин просто-напросто накладывают друг на друга. Затем в обоих торцах выполняют отверстие и фиксируют соединение шпилькой или болтом с гайкой.

Для соединения встык верхние торцы стропильных ног спиливают под углом для того, чтобы появилась возможность совместить спиленные поверхности. Крепление выполняется с помощью гвоздей, которые забивают в торец коньковой части через обе стропильные ноги. Чтобы дополнительно зафиксировать гвоздевое соединение, используют деревянные горизонтальные накладки или металлические пластины, которые накладывают поверх соединения с двух сторон фермы.

Соединение вполдерева предусматривает предварительное выпиливание на верхних концах стропилин выемок на половину толщины бруса. Это позволяет совместить стропилины в коньке, как детали конструктора, не увеличивая при этом толщину конькового узла (как происходит при соединении внахлест). После совмещения деталей, их фиксируют гвоздями, болтами или нагелями.

Кроме описанных способов существуют и другие, менее распространенные. Например, соединение «шип-паз». Оно не является популярным, так как требует большого профессионализма от плотника. Суть крепления в том, что в одной стропилине выполняется углубление-паз, а на другой вырезается шип. Шип и паз совмещают и скрепляют гвоздевым боем или нагелем.

Одно из возможных соединений стропилин в коньке (встык, через коньковый прогон) рассматривается в видео:

Работы по усилению стропильной системы

Чаще всего разрушению подвергаются балки мауэрлата и стропильные ноги в нижней их части. Происходит это в результате плохой гидроизоляции мауэрлата от кирпичной стены из-за подтекания дождевых осадков и талой воды сквозь кровельное покрытие, либо по причине изначальной укладки недостаточно просушенных пиломатериалов. Кроме того, попадание влаги на деревянные конструкции может происходить вследствие засорения вентиляционных каналов или нарушения целостности пароизоляционной мембраны.

Выполнить усиление стропил крыши в нижней их части можно с помощью вспомогательных подкосов.

Расчет шага стропил

Через какое расстояние ставят стропила? При проектировании стропильной системы этому вопросу уделяется особое внимание. От сечения стропил и шага их установки зависят прочностные характеристики кровельной системы

Шагом стропил называется расстояние между соседними стропильными ногами. Минимальный шаг стропил составляет 60 см, максимальный – более 1 метра. Упрощенный вариант расчета шага стропил подразумевает использование таблицы:

Длину ската по карнизу необходимо разделить на выбранный в таблице шаг стропил, затем к полученному значению прибавить единицу и округлить до целого числа в большую сторону. Получившийся результат обозначает необходимое количество стропильных ног на один скат. Затем длину ската по карнизу следует разделить на вычисленное количество стропильных ног – итоговое число соответствует значению межосевого расстояния между стропилами.

Данная расчетная методика является общей, она не учитывает специфику кровельных покрытий и тип используемого утеплителя. Если предполагается укладка рулонного или плитного теплоизолятора, шаг стропилин рекомендуется подогнать под размер материала. При этом следует учесть, что ширина ватного утеплителя должна быть на 1-1,5 см больше, чем пролет между стропильными ногами.

Подготовка материала

Установка стропил своими руками требует не только знания технологии процесса, но и правильной подготовки деревянных элементов системы к монтажу. Стропила выполняются из обрезной доски или бруса, сечение пиломатериала подбирается на этапе проектирования крыши. Дерево не должно иметь трещин, червоточин и других повреждений.

Деревянные элементы требуется обработать огнезащитными и биозащитными составами. Перед тем, как приступить к монтажу, необходимо определиться со способом крепления стропил к мауэрлату или балкам, с видом конькового соединения. В соответствии с проектом подбираются металлические и деревянные крепежные элементы, в том числе:

пластины (из металла или дерева);
болты или шпильки с гайками и широкими шайбами;
гвозди, саморезы, скобы и т.д.;
проволока-катанка.

Виды стропил и особенности их установки

При возведении крыши дома используются висячие или наслонные стропила. В некоторых случаях могут использоваться комбинация из тех и других. Висячие опираются только на стены строения, а наслонные требуют установки дополнительных опорных конструкций, поэтому данный вариант в первую очередь применяется при наличии средней несущей стены либо опорных столбов внутри коробки здания.

Наслонные стропилины нижней частью упираются в мауэрлат, соответственно, стены сооружения должны иметь достаточную ширину для монтажа специальной опорной конструкции из бруса сечением 150×150 мм. Верхняя часть наслонных стропил опирается на коньковый прогон. Таким образом, установка стропил крыши требует монтажа прогона, для чего на средней стене или столбах следует смонтировать стойки.

Висячие стропила опираются только на стены. Данную конструкцию можно монтировать как на мауэрлат, так и на тонких стенах без укладки мауэрлата. В этом случае опорой для нижней части ног служат балки перекрытия, выступающие за плоскость стены с обеих сторон здания. Висячие стропила соединяются перемычкой (затяжкой, ригелем) которая снимает распирающие усилия. При перекрытии больших прогонов стропильные фермы усиливаются дополнительными элементами для усиления жесткости конструкции. При установке висячих стропил на мауэрлат, низко расположенная затяжка может служить балкой перекрытия.

Пошаговая инструкция по установке стропил

Порядок установки стропильной системы для дома своими руками следующий. Сначала выполняется укладка мауэрлата. Он представляет собой брус, который выполняет функции основы для стропильной системы. Укладывайте мауэрлат поверх стен по периметру строения. Применяются специальные крепления. Их необходимо установить с шагом до 1-1,2 м. Для дополнительного повышения влагозащитных свойств под мауэрлат необходимо подложить рубероид. Можно использовать и другие удобные вам гидроизоляционные материалы.

Брус укладывается рядом со шпильками. Отмечаются места для создания отверстий. После того как все необходимые отверстия будут просверлены, шпильки следует продеть в мауэрлат. Это необходимо сделать таким образом, чтобы шпильки немного выступали. Большой выступ делать не нужно, будет достаточно нескольких миллиметров. Мауэрлат дополнительно фиксируется шайбами и гайками. После завершения фиксации мауэрлата можете переходить к следующему этапу работы, на котором вам предстоит скрепить стропила со смонтированным мауэрлатом.

Схема висячих стропильных систем с приподнятой затяжкой.

Стропильная нога устанавливается в подходящее положение и фиксируется к мауэрлату. Для этого применяются оцинкованные стальные кронштейны. Дополнительно подготовьте крепежные скобы и саморезы.

Кронштейн будет предотвращать смещение расположенных вдоль мауэрлата стропил. Скоба тоже предназначена для предотвращения их смещений. По такому же принципу, с использованием кронштейнов, выполняется монтаж стропил к коньковой части кровли. В целях дополнительного усиления и крепления коньковой части кровли можно использовать рейку. Ее следует соединить с противоположными стропилами в виде буквы «А».

Для максимально надежного соединения стропил друг с другом можно тоже применять шпильки. Для данной работы подходят шпильки не менее 8 мм, в случае если для кровли применяется ондулин и прочие нетяжелые кровельные материалы. Если же вы выбираете керамическую черепицу и другие тяжелые материалы, следует использовать более длинные шпильки, от 10-12 мм.

В некоторых случаях возникает необходимость в удлинении бруса. При возникновении такой ситуации соединяйте брусья внахлест, используя для этого шпильки повышенной прочности и диаметром не менее 1 см.

Крепежные элементы

Итак, для крепления стропил в нижней части могут использоваться:

металлические шпильки. В этом случае понадобятся еще и укрепляющие накладки из металла;
гвозди и скобы. Надежно, просто, не дорого. Часто используемый вариант;
гвоздевые полосы из оцинкованной стали. Они имеют несколько рядов зубцов высотой около 8 мм. Эти пластины позволяют добиться максимально прочного и надежного соединения.

Виды крепежных элементов

Также могут применяться саморезы, болты, различные металлические уголки, кронштейны. Используются хомуты, шпильки и прочие элементы. Что касается уголков, то они бывают с запилом и без него, могут отличаться параметрами, в том числе толщиной металла и количество отверстий для крепежных элементов. Бывают уголки и усиленные, с дополнительным ребром жесткости на сгибе.

Крепление стропил к мауэрлату

Комбинированные варианты

В случаях особо сложной формы кровли, или использования тяжелых материалов покрытия, применяют конструкции стропильные комбинированные – специальные фермы.

Они могут быть выполнены в виде конструкции одного вида (наслонного или висячего), а могут – включать в себя комбинацию обоих на разных участках фермы.

Также встречаются кровли, где «чистые» висячие и наслонные фермы чередуются: наслонные используются в тех местах, где под кровлю выходит несущая конструкция, а висячие – в тех точках, где ее нет.

Это позволяет равномерно распределить нагрузку и создать скаты необходимой величины и длины, при этом не выходя за пределы выбранной формы кровли.

Образцы комбинированных ферм Возможно изготовление стропильных конструкций по месту, непосредственно при монтаже стропильной системы, сборка на земле, с последующим подъемом на крышу, либо в условиях заводского производства.

Два последних варианта привлекательны достижением геометрической точности всех блоков, зато монтаж по месту позволяет учесть все нюансы данной конкретной кровли.

Существенное значение имеет шаг стропил – расстояние между соседними фермами. Она варьируется в пределах между 0, 8 –2 м, и зависит от типа фермы, сечения стропил и материала кровельного покрытия, определяется расчетным путем.

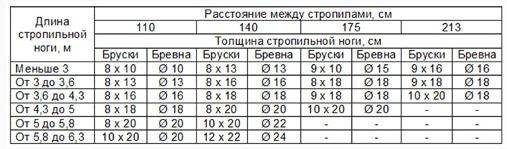

Помочь в определении шага может следующая таблица:

Определение шага стропил

МАТЕРИАЛЫ, ПРИМЕНЯЕМЫЕ НА СТРОПИЛЬНУЮ СИСТЕМУ КРЫШИ

Расчёт материалов для крыши, начинается от определении угла наклона кровли. Больший наклон требует большего количества материалов. Однако нужно учитывать, как в нашем случае и высоту мансардного этажа. А также большой уклон, на грани приемлемого, избавит крышу от снежной нагрузки, такой нередкой на юге Сибири в Алтайском крае. Расчётными данными для подсчёта потребности в брусе и доске являются размеры конструкций и их сечения.

Варианты расчёта потребности в материалах выполняются именно в случае, если известны все параметры возводимых конструкций. А также включая особенности архитектурной формы крыши и мансардного этажа.

Покровный кровельный стройматериал

Одна из главных конструкций дома – это крыша. И крыши двухскатные, и многоскатные бывают во всех отношениях различные:

с большим уклоном – крутые,
с маленьким уклоном – пологие,
многощипцовые и прочие.

Система стропил под волнистые асбестоцементные листы (шифер)

Удивительно, но кровельный материал под названием «шифер» знают все, ведь подавляющее большинство частных домов покрыто именно этим продуктом. За счет своей жесткости и составляющих, данный материал обладает довольно солидным весом, поэтому необходимо следовать рекомендациям по устройству стропильной системы, дабы она не разрушилась еще до начала эксплуатации.

Низкая герметичность готовой плоскости не позволяет использовать шифер при уклоне ската менее 22 градусов, это приведет к протечкам. Если вы не сможете найти какие-либо рекомендации по монтажу асбестоцементных листов (что вряд ли), то вы всегда вправе воспользоваться инструкцией, прилагаемой к ондулину;
Максимально возможный наклон стропил при шиферной кровле – менее 60 градусов;
Оптимальный шаг стропильных ног лежит в диапазоне от 0,8 до 1,5 метра. Здесь все будет зависеть от нагрузки и сечения пиломатериалов;
Как правило, деревянная система под шифер требует несколько большего сечения ног, нежели при легкой кровле. В качестве примера можно привести ситуацию, когда шаг стропил составляет 1,2 метра. Для стропила придется брать брус с сечением 75х150 или 100х200;
Что касается обрешетки, то ее элементы так же будут отличаться от шага стропильных ног. Если он составляет до 1,2 метра, то вполне пойдет брус 50х50 миллиметров, а при большем шаге – 60х60 миллиметров;
Шаг бруса обрешетки должен подбираться так, дабы один лист поддерживали 3 элемента. Шифер должен выходить за края на 15 сантиметров с обеих сторон. Например, если рассматривать стандартные размеры асбестоцементного листа (175 сантиметров), то можно использовать шаг обрешетки в 80 сантиметров.

Наверно стоит напомнить о том, что асбест являетсявредным веществом , следовательно, при работе с материалом, в котором содержатся его частицы должна соблюдаться техника безопасности. Которая гласит, что рабочий должен иметь при себе средства индивидуальной защиты.

ПОШАГОВОЕ УСТРОЙСТВО КРЫШИ

Мауэрлат

В предыдущей статье по устройству стен из газоблоков, мы закончили на устройстве армопояса под мауэрлат. (смотри здесь)

И так, чтобы приступить к устройству мауэрлата необходимо грамотно выполнить гидроизоляцию (не из рубероида) на армопоясе. Применяем для этого гидроизол, стеклоизол, эластоизол и другие, надевая гидроизоляцию на резьбовые выпуски анкеров.

Как правильно смонтировать брус мауэрлата? Для этого укладываем с помощниками брус на выпуски, правильно рихтуем и ударяем в местах анкеров киянкой. После этого переворачиваем брус и в местах отмеченных ударов, просверливаем отверстия. До установки бруса мауэрлата подвергаем его антисептической обработке. Эксплуатационный срок службы крыши обусловливается правильным монтажом мауэрлата и его прочностью. Поэтому рекомендуется мауэрлаты реализовывать из дерева лиственных пород.

Для монтажа следующего бруса выполняется прямой замок для стыковки брусьев.

Брусья мауэрлата раскрепляются плотно к армопоясу гайками через шайбу. Мауэрлат выполняет задачи:

равномерное распределение тяжести всей крыши и временных нагрузок на неё, через опорные ноги стропил.
крепление стропил к “коробке” дома.

Оптимальные размеры мауэрлата – 100х150(h) мм. Влажность древесины отвечает нормативным показателям. Подтяжку гаек производят каждый год на протяжении 5-и лет. Это необходимо, потому что дерево высыхает и призывает к подтяжке.

Стропильная система

Стропила наслонные применяются при постройке крыш частных домов. Эта стропильная структура держится на комбинированных элементах: Стропила, нижними краями базирующие на мауэрлатах наружных стен, а другие концы опираются на коньковый прогон. Балка прогона лежит на стойках, стоящих на лежне в зоне промежуточной внутренней стены. Для повышения опорных данных стропильной структуры, под балку конька подводят подкосы.

В случае использования мансарды под крышей, вместо подкосов выполнят двойные ригеля на каждой паре стропил. Эти ригеля образуют балки подшивного потолка. Шаг стропил 600 или 900 мм. Наклон стропил при мансарде выполняю с углом 35 – 45 градусов.

Варианты крепления стропил

1-ый.

Низ стропил крепиться жёстко, а верхний конец свободно. Нижний край ноги твердо скрепляется с мауэрлатом с изготовлением выемки или с помощью закрепления опорным бруском.

В верху стропилы выполняют пропиленный скос. Или конец стропилы подшивается снизу куском бруса и закрепляют перфорированными пластинами с каждой из сторон. Закрепление верха стропилы к коньковому брусу выполняется в виде двигающейся опоры. Зеркальное стропило с другой стороны не скрепляют с первой, а просто опираются на прогон.

2-ой.

Низ стропилы крепится вольготно, а вверх – жёстко. Нога стропилы снизу крепится к брусу мауэрлата на ползунке (металлическая скрученная перфорированная полоса). Оно, стропило двигается под нажимом горизонтальных или вертикальных сил. От смещения стропилы в стороны, для неё устанавливают перфорированные штатные уголки из металла с двух сторон или прибивают бруски.

Верха пары стропил соединяют меж собою шарниром (болт и шпилька с допуском поворота). Или связывают деревянными накладками.

Вариант. Низ ноги стропил крепятся свободно, а верхние концы стропил на прогоне устраиваются с крепким зажимом.

Парные стропила опираются промеж собою скошенными торцами и скрепляются двумя ригелями-затяжками.

Подробная инструкция по монтажу двускатной крыши

После подготовки инструментов и расчистки территории вокруг дома владелец может приступить к монтажным работам. Следует соблюдать установленную последовательность действий и проводить периодическую проверку корректности установки элементов. Обнаруженные ошибки проще исправить на стадии строительства, чем полностью переделывать каркас или снимать кровельный материал для устранения перекосов.

Подготовка

На этапе подготовки следует приобрести строительные материалы и пропитать деревянные элементы жидкостью, снижающей скорость гниения. Комплектующие следует уложить под навесом для защиты от атмосферных осадков. Перед нарезкой заготовок рекомендуется несколько раз проверять размеры, что позволит снизить риск брака. Установка элементов двускатной крыши требует участия бригады из 2–3 человек, выполнить монтажные работы без помощников невозможно.

Укладка мауэрлата

Сечение бруса для опорной рамы подбирают в зависимости от толщины внешних стен дома. Элемент каркаса крепят заподлицо с внешней поверхностью перегородки, в которой на этапе строительства монтируют направляющие шпильки.

Мауэрлат подбирают в зависимости от толщины стен дома.

Установка конькового бруса

Для монтажа верхнего бруса требуется собрать каркасы фронтонов, если боковые стенки выложены из силикатного кирпича или блоков, то вырезают пазы для укладки направляющей. Между деревом и бетоном укладывают гидроизоляцию. Под брусом укладывают параллельный лежень, к которому крепят вертикальные стойки, расположенные под каждой стропильной парой. Для длинного здания возможна сборка конькового бруса из нескольких заготовок, соединенных металлическими косынками.

Монтаж стропил

Стропила соединяют на крыше или на поверхности земли с последующим подъемом вручную либо краном. Монтаж осуществляют с напарником, предварительно разметив мауэрлат. Стропила располагают параллельно, перекосы не допускаются, применение шаблона повышает точность монтажных работ. Для соединения деталей используют стальные косынки или деревянные накладки, под стропилами помещают вертикальные стойки и подкосы.

Монтаж стропил происходит с применением шаблона.

Крепление обрешетки

На заключительном этапе строительства необходимо установить планки обрешетки для монтажа финишной отделки. Элементы крепят перпендикулярно стропилам, а затем закрывают слоем пленки для гидроизоляции. Поверх устанавливают второй ряд обрешетки с элементами, направленными под прямым углом к нижнему каркасу. Двойная обрешетка формирует вентилируемый зазор для удаления влаги естественным путем.

Утепление

Для защиты чердачного помещения от утечек тепла используют:

листовой пенополистирол или пенопласт;
рулонную минеральную вату.

Для утепления пенопластом достаточно нарезать листы на заготовки по ширине между стропилами. Но поскольку материал является горючим, лучше использовать минеральную вату. Маты плотно заполняют зазор между балками, не оставляя щелей или мостиков холода.

Значения для расчетов

Нельзя выполнять расчеты не зная те или иные показатели, верно? Поэтому перед началом необходимо убедиться, что вы имеете четыре основных значения.

Нагрузка на 1 квадратный метр
Параметры кровельного материала
Шаг стропильных ног
Наклон стропила

Помимо всех этих показателей главной задачей любого проекта является расчет максимально допустимой нагрузки на кровлю. В нее входят довольно много значений и вот список элементов, масса которых особенно важна при расчете:

Стропильные ноги
Обрешетка
Кровельный пирог

Если вы далеки от строительной отрасли, то вам придется запомнить, что расчет максимальной нагрузки на крышу состоит из двух частей. В первой учитываются все используемые материалы, а во второй находится снеговая нагрузка вашего региона. Ее значение написано в специальном справочнике, который вы без проблем можете найти в сети.

Но даже на этом показатели будут не точные, ведь вы забыли про ветровую нагрузку и вес самого рабочего, который будет проводить монтажные работы и последующее обслуживание (ремонт, чистка).

При разработке проекта строительной организацией они пользуются сложными формулами сопромата, поэтому если вы не хотите забивать этим голову, можно воспользоваться рекомендациями опытных людей.

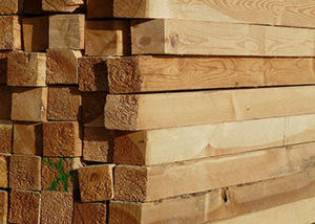

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Определения элементов крыши

Рисунок 1. Устройство крыши и ее основные компаненты

Скат. Скатом называют наклонную плоскость, по которой стекает вода вниз к водосточной системе. Изготавливается этот элемент из различных кровельных материалов.
Стропила. Под стропилами понимают брусья, которые являются основой ската. Выполняются из деревянных брусьев 100×200 или 80×100 мм. Стоит отметить, что влажность древесины для крыши не должна быть выше 18%.
Подкаты. Подкатами служат деревянные брусья, которые являются подпорками стропил посередине, то есть в том месте, где стропила могут прогибаться.
Мауэрлат. Мауэрлатом называют брусья, которые располагаются по периметру стен и выполняют опорную функцию для стропил. Он распределяет нагрузку крыши по всему периметру. Изготавливается из бруса размером 200×200мм.
Фронтон. Этот элемент относится больше к стене, чем к крыше. Он представляет собой часть стены, которая заполняет пространство в двухскатных и вальмовых крышах.

Для начала необходимо ознакомиться с некоторыми терминами и определениями:
