Стропильная система вальмовой крыши: калькулятор стропильной системы вальмовой крыши

Виды кровельных покрытий

При определении используемого материала для определенного вида кровли, учитывается угол наклона поверхностей.

Черепица

Наиболее распространенный материал при устройстве кровли подобного типа. Черепица бывает цементной, керамической, мягкой битумной, металлической.

Шифер

Применим ко всем видам вальмовых кровель. На выбор вида материала влияет тип чердачного помещения. Если планируется создание мансарды, от металлического шифера (профилированных листов) лучше отказаться. Оптимальным для жилых помещений является еврошифер, состоящий из стеклоткани и битумной пропитки. Минусом его считается только высокая стоимость.

Расчет стропильной системы

Монтаж вальмовой стропильной системы должен начинаться с расчетов параметров конструкции и чертежа. Основной целью этого мероприятия является выбор правильных материалов, способных нести вес всех материалов, нагрузку ветра и осадков. Главные величины, которые необходимо узнать для построения вальмовой кровли, это угол скатов и высота конька крыши.

Расчет угла наклона скатов и высоты конька

Угол наклона стропильной системы крыши может находиться в пределах 20-60°. Однако, угол меньше 35° не позволит создать под кровлей помещение с достаточной высотой потолка. Поэтому наклон крыши в 20-35° подойдет для хозяйственных построек.

Крыши жилых домов целесообразно устраивать под углом 40-60°. Выбор конкретной величины зависит от погодных условий региона. При снежных зимах лучше выбрать более острую конструкцию – снег с ее скатов будет лучше сходить. При больших ветреных нагрузках кровлю лучше делать более пологой, для избежания ее переворачивания.

Чем больше угол наклона кровли, тем сложнее ее схема и больше расход материалов на ее возведение.

Вычисление угла наклона и высоты конька, которые находятся в прямой зависимости друг от друга, возможно двумя способами:

• Если угол наклона выбран заранее: высота конька вычисляется как величина тангенса угла умноженной на половину ширины кровли;
• При заданной высоте конькового бруса: угол наклона равен высоте коньке, умноженной на 2 и поделенной на ширину здания.

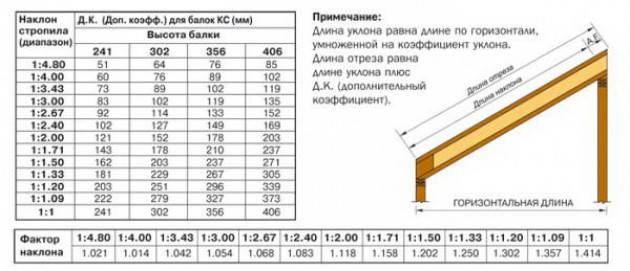

Длина стропил

Размеры всех типов стропил вычисляются с применением теоремы Пифагора: квадрат гипотенузы равен сумме квадратов катетов. Остается разобраться какие значения элементов стропильной системы в каждом конкретном случае будут катетами, а какие гипотенузой.

• Центральные стропила выполняют роль гипотенузы в треугольнике с катетами, равными высоте коньковой балки и половине ширины крыши. Промежуточные стропила, расположенные на трапециевидном скате, имеют такую же длину;
• Величина центральных вальмовых стропил зависит от расположения конька. Как правило, конек равноудален от всех трех стен;

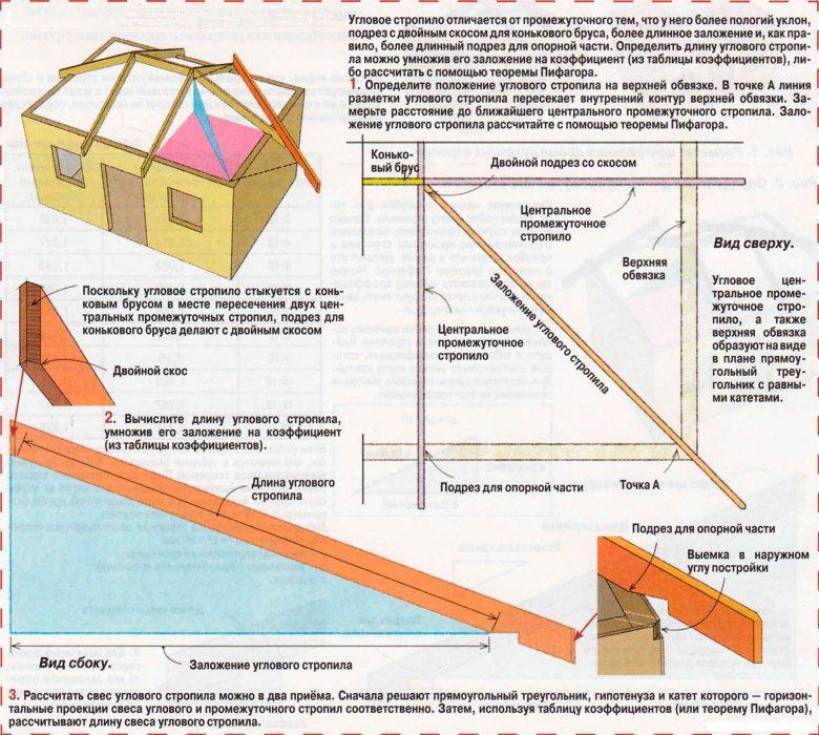

• Для нахождения длины угловых стропильных ног необходимо выбрать треугольник, в котором данный элемент является гипотенузой, а катетами являются центральная вальмовая стропильная нога и половина размера кровли;
• Для вычисления длины укороченных стропил необходимо знать шаг стропил.

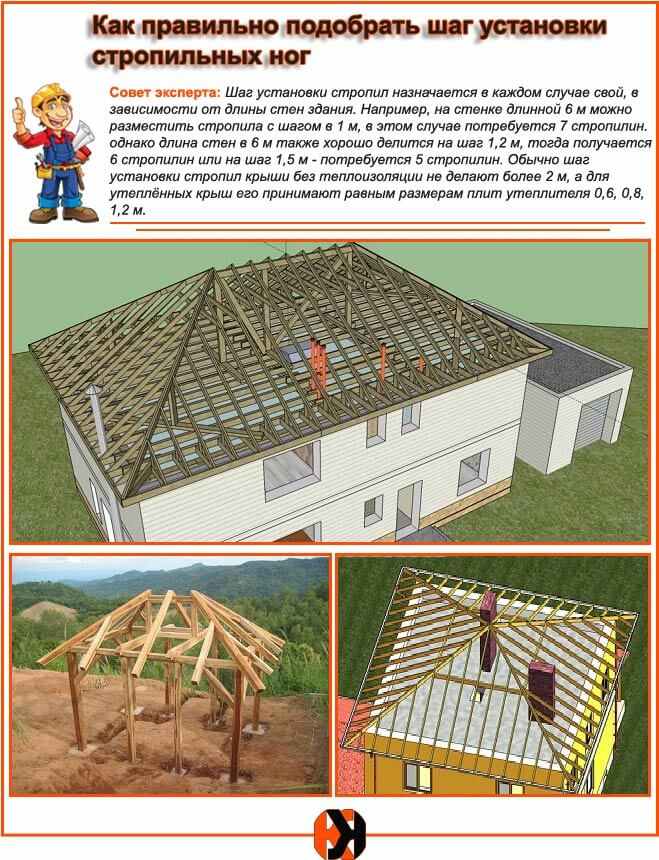

Расчет шага стропильной системы

Расстояние между стропилами зависит от ширины дома и планов на подкровельное пространство.

Чем длиннее стропильные ноги, тем короче и шаг.

При планировании теплой комнаты шаг системы будет зависеть от выбранного утеплителя, так как он поставляется в определенных размерах:

• Минеральная вата подразумевает расстояние в 58 см;
• Пенополистирол требует шага в 60 см;
• Полиуретановая пена может использоваться при любом шаге.

На выбор шага влияет и наличие мансардных окон: расстояние между стропилами должно быть на 5-6 см больше ширины оконного проема.

Выбор сечения стропил

В зависимости от полученных данных выбирается материал для стропил. В любом случае предпочтительнее выбрать доски и брусья из хвойных пород деревьев, с влажностью не больше 22% без сучков и трещин. Все деревянные элементы будущей кровли должны быть обработаны специальным антисептиком для защиты древесины от гнили и вредителей.

Сечение стропил находится в зависимости от расстояния между ними и длины пролетов. Приведем общие сведения, рассчитанные для шага в 90 см:

• Длина стропильной ноги менее 3 м – сечение 50*150 мм;
• Менее 4 м – 50*200 мм;
• Менее 5 м – 75*175 мм;
• Менее 6 м – 75*200 мм.

При увеличении шага данные значения будут увеличиваться. Все усиливающие элементы всегда берутся большего сечения. Угловые стропила изготавливаются сдвоенными, так как несут гораздо большую нагрузку, чем остальные.

Площадь кровли

Схема кровли при своем создании требует и учета площади кровли и веса кровельного материала. Площадь вальмовой конструкции складывается из площадей своих простых фигур (треугольник и трапеция). Для расчета площади последней удобнее разбить ее на составные части (квадрат или прямоугольник и примыкающие к нему треугольники).

Расчет площадей фигур происходит по простым геометрическим формулам: площадь треугольника как половина основания, умноженная на высоту фигуры, площадь прямоугольника как произведение его двух сторон. Так как ранее размеры всех элементов системы уже были найдены, этот шаг не вызовет никаких затруднений.

Данные о площади позволят купить необходимое количество кровельного материала (не забудьте прибавить к полученному числу 15% для запаса) и вес кровли. От последнего значения также будут зависеть сечения элементов стропильной конструкции.

Порядок и особенности монтажа

Перед тем как перекрыть крышу металлочерепицей своими руками, надо ознакомиться с правилами работы с материалом:

Как накрыть крышу металлочерепицей: правила

Холодная кровля из металлочерепицы

Этот вид кровли подходит если чердачное помещение планируется нежилым. Тогда все утепление сосредотачивается в перекрытии, а функция крыши — только защищать от осадков и ветра. Порядок работ такой:

Холодная кровля из металлочерепицы: поселовательность слоев

На этом можно считать, что холодная кровля из металлочерепицы готова.

Схема устройства теплой крыши из металлочерепицы

Как крепить листы

Когда мы кроем крышу металлочерепицей, надо правильно располагать саморезы. Есть несколько правил, которые необходимо соблюдать:

Наглядно эти правила отображены на схеме. В графическом изображении некоторые вещи понять проще.

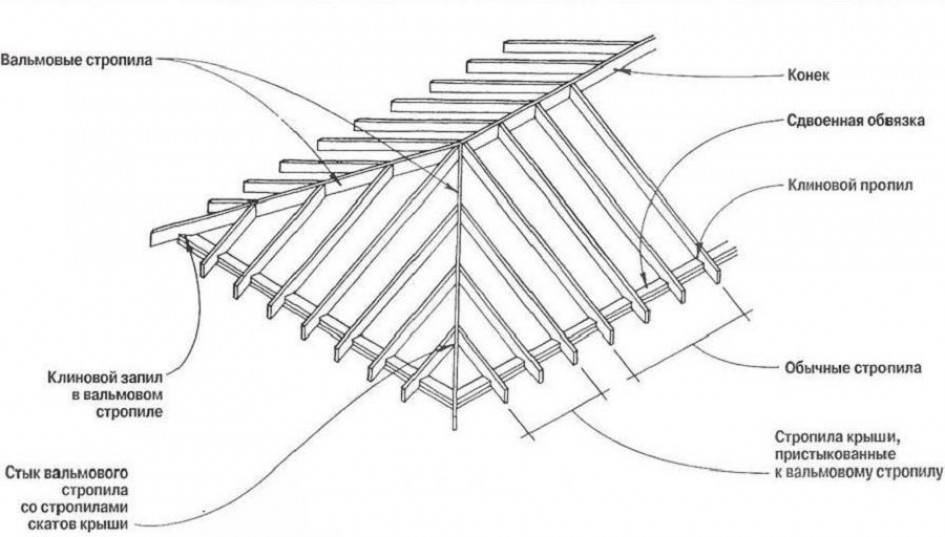

Устройство вальмовой крыши

Конструкция вальмовой крыши состоит из четырех скатов. Она имеет две вершины, которые соединены между собой конструктивным элементом — коньковым брусом.

Вместо вертикальных фронтонов у домов с вальмовой крышей находятся треугольные скаты. Из-за этого боковые скаты имеют форму трапеции.

Основной осью крыши, которая несет нагрузку, является коньковый брус. Именно он соединяет все скаты кровли. На него крепятся другие важные элементы конструкции — каркас и угловые стропила.

Угловые стропила выступают базовыми элементами распределения нагрузки. Они соединяют угол сооружения с углом конька. Чаще всего их делают такими же по толщине, как брус.

Сама же нога выходит немного за край сооружения. Если здание является четырехугольным, понадобится четыре таких стропила.

ВНИМАНИЕ! Короткие стропила могут быть различными по своей длине. Они соединяют угловое стропило с мауэрлатом или же несущей стеной здания. Их количество напрямую зависит от площади самого здания

Их количество напрямую зависит от площади самого здания.

Центральную часть конструкции становит промежуточный каркас — промежуточные стропила, которые крепятся попарно друг с другом на коньковом брусе и выводятся на мауэрлат. В зоне вальм они не устанавливаются. Их количество может быть разным в зависимости от длины здания.

Рядовой каркас представляет собой стропила, которые соединяются с концами конька и выходят на несущие стены здания с каждой из сторон. Их количество равняется шести.

Устройство шатровой четырехскатной крыши

Вальмовая кровля — конструкция

Калькулятор стройматериалов для строительства дома с вальмовой крышей

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)
кг/м2

Введите параметры крыши:

Ширина основания A (см)

Длина основания B (см)

Угол наклона крыши α (град)

Длина боковых свесов C (см)

Длина торцевых свесов D (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки (см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!

Высота подъёма: см.
Длина конькового бруса: см.
Площадь поверхности крыши: м.
Примерный вес кровельного материала: кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.

Стропила:

Нагрузка на стропильную систему: кг/м2.
Длина боковых стропил: см.
Длина диагональных стропил: см.
Количество вальмовых стропил: шт.
Уменьшите шаг стропил!
Количество боковых стропил: шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): рядов.
Равномерное расстояние между досками обрешетки: см.
Количество досок обрешетки стандартной длиной 6 метров: шт.
Объем досок обрешетки: м3.
Примерный вес досок обрешетки: кг.

После расчетов видно, что инструмент выдал почти все нужные данные для строительства. Какие конкретно?

1. Высоту подъема.
2. Длину (уточненную) конькового бруса.
3. Площадь рассчитываемой вальмовой крыши.
4. Ориентировочный вес материала кровли.
5. Количество рулонов кровли.
6. Нагрузку на проектируемую стропильную систему дома.
7. Длину, а также количество всех стропил (как боковых и вальмовых, так и диагональных).
8. Сечение, найденный вес стропил с указанием необходимого объема бруса.
9. Количество рядов, досок и, кроме того, объем досок с указанием суммарного веса.

Вальмовая четырехскатная крыша — хорошее архитектурное решение при строительстве. Но ее сложная конструкция немого нивелирует отличные эксплуатационные характеристики. Не всякий ее рассчитает.

Данный онлайн калькулятор для расчета вальмовой крыши дома прост и удобен, им может воспользоваться даже не специалист-строитель.

Нужно только знать некоторые правила и нюансы, делая расчет в онлайн калькуляторе. Они следующие.

При вводе исходных данных в представленный калькулятор некоторые параметры (например, ширину досок) следует выбирать, учитывая снеговую и ветровую нагрузку в конкретном климатическом регионе.

Если планируется построить теплую вальмовую четырехскатную крышу, то в расстояние между стропилами при расчетах в калькуляторе необходимо заложить нужный геометрический размер утеплителя.

Сложная конфигурация вальмовой крыши диктует некоторые действия, которые просто необходимо выполнить застройщику еще на стадии проектирования дома. Сложность в том, вальмовые скаты в форме треугольника и трапеции весьма своеобразны. В результате могут получиться большие отходы кровельного материала.

Чтобы этого не случилось, необходим тщательный предварительный раскрой материала (кстати, для начала его можно прикинуть на чертеже).

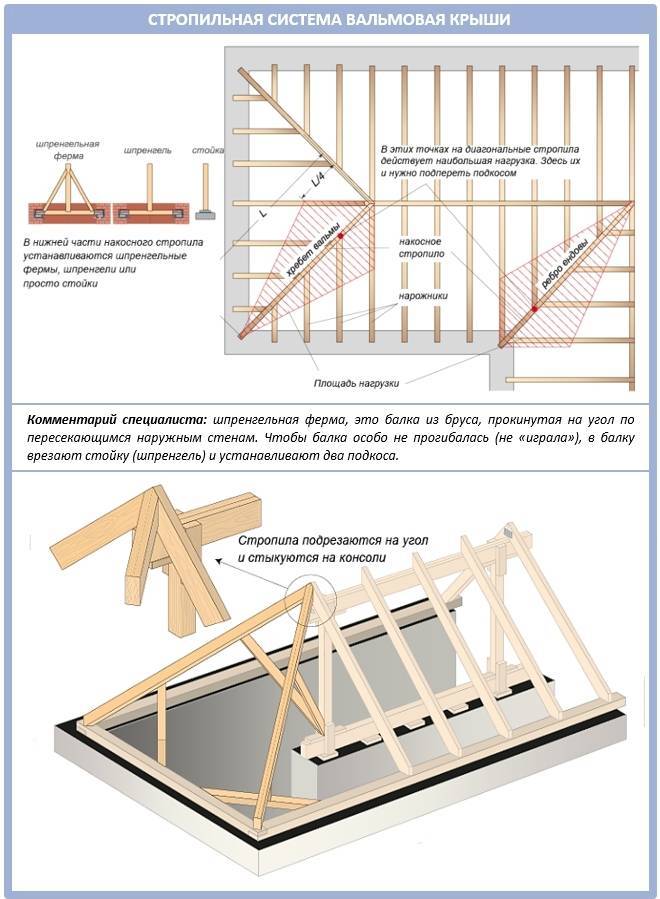

Диагональные стропильные ноги

Элементы стропильной системы, образующие ребра соединения плоскостей скатов, называются диагональными (накосными, угловыми) стропильными ногами.

Строго говоря, диагональные и накосные — не совсем идентичные элементы, поскольку первые крепятся снаружи углов мауэрлата, а вторые — изнутри.

В остальном все свойства одинаковы.

Угловые элементы имеют определенные особенности:

• Длина диагональных стропильных ног значительно превышает длину прямых стропил.
• Диагональные стропильные ноги служат опорой для нарожников по обе стороны соединяемых плоскостей.

Наличие таких особенностей создает повышенную — примерно в полтора раза — нагрузку на накосные стропила по сравнению с обычными. Длина их превышает обычную длину досок, из которых делаются стропила, поэтому для изготовления накосных доски сплачивают — соединяют по пласти в два слоя.

Таким образом решаются сразу несколько проблем:

• Можно делать балки любой нужной длины.
• Увеличивается устойчивость к нагрузкам.
• Возможность использовать один модульный размер материала.

Под диагональное стропило необходимо установить одну или две опоры (в зависимости от длины), причем точка расположения опоры находится не посередине, как казалось бы на первый взгляд, а на расстоянии одной трети-четверти всей длины накосного стропила, считая от верхней точки, поскольку именно в этом участке находится место наибольших напряжений.

Устройство вальмовой крыши

Вальмовая конструкция – это сложная четырехскатная кровля, имеющая форму трапеции. С торцевой части кровли расположены скаты (вальмы), внешне их форма напоминает треугольник. В общей сложности крыша располагает 4 скатами – 2 боковых и 2 торцевых, и 4 ребрами (еще их называют диагональными стропилами).

Фото: Дом с вальмовой крышей

Стропильная конструкция кровли имеет в своей основе сложный каркас. Центральные стропила из-за особенности своего устройства создают лишнюю нагрузку. Кроме того стропила обязаны выдержать снеговые и ветровые нагрузки (в районах с частыми снегопадами это вдвойне актуально).

При монтаже конструкция трудоемкая, но внешне выглядит более выигрышно, чем обычная двускатная кровля. Для отделки такого вида кровель можно использовать любой кровельный материал

При выборе покрытия важно учитывать особенности климатической зоны, в которой будет производиться строительство

Чтобы процесс расчетов, которые предстоит сделать, был максимально простым, следует первостепенно ознакомиться с устройством крыши вальмового типа. Это позволит понять, какие именно элементы нуждаются в расчетах.

Конструкция состоит из :

• Конек. Он редставлен брусом, который располагается на самой верхней точки конструкции в горизонтальной плоскости. Служит опорой для большей части стропил.
• Центральные стропила. Элементы стропильной конструкции, которые располагаются во всю длину и высоту скатов и конька.
• Вальмовые стропила. Создают вальмы, прикрепляясь с одной стороны к коньку, а со второй к угловым стропилам.
• Угловые стропила. Как и конек, этот элемент относят к основной несущей части крыши. Расположение брусьев наклонное, которое заканчивается на краю дома или на небольшом расстоянии от него. Начальная точка прикрепления – это коньковый брус.

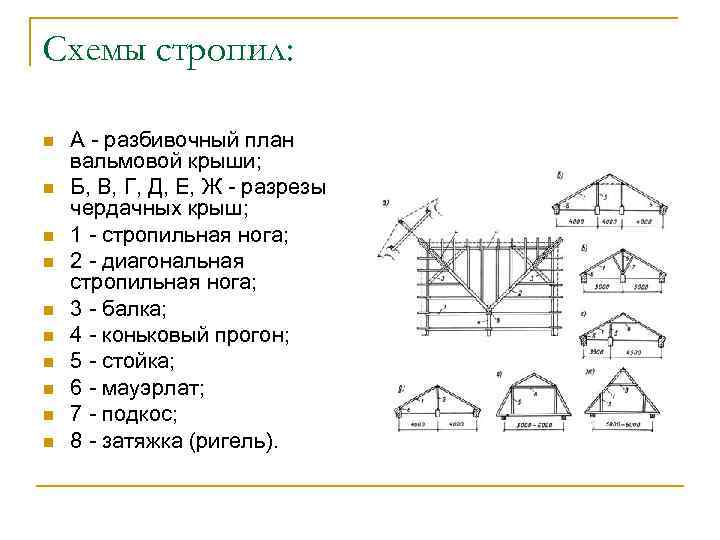

Полезные схемы и таблицы при работе с вальмовой крышей:

Формулы для расчета вальмовой крыши

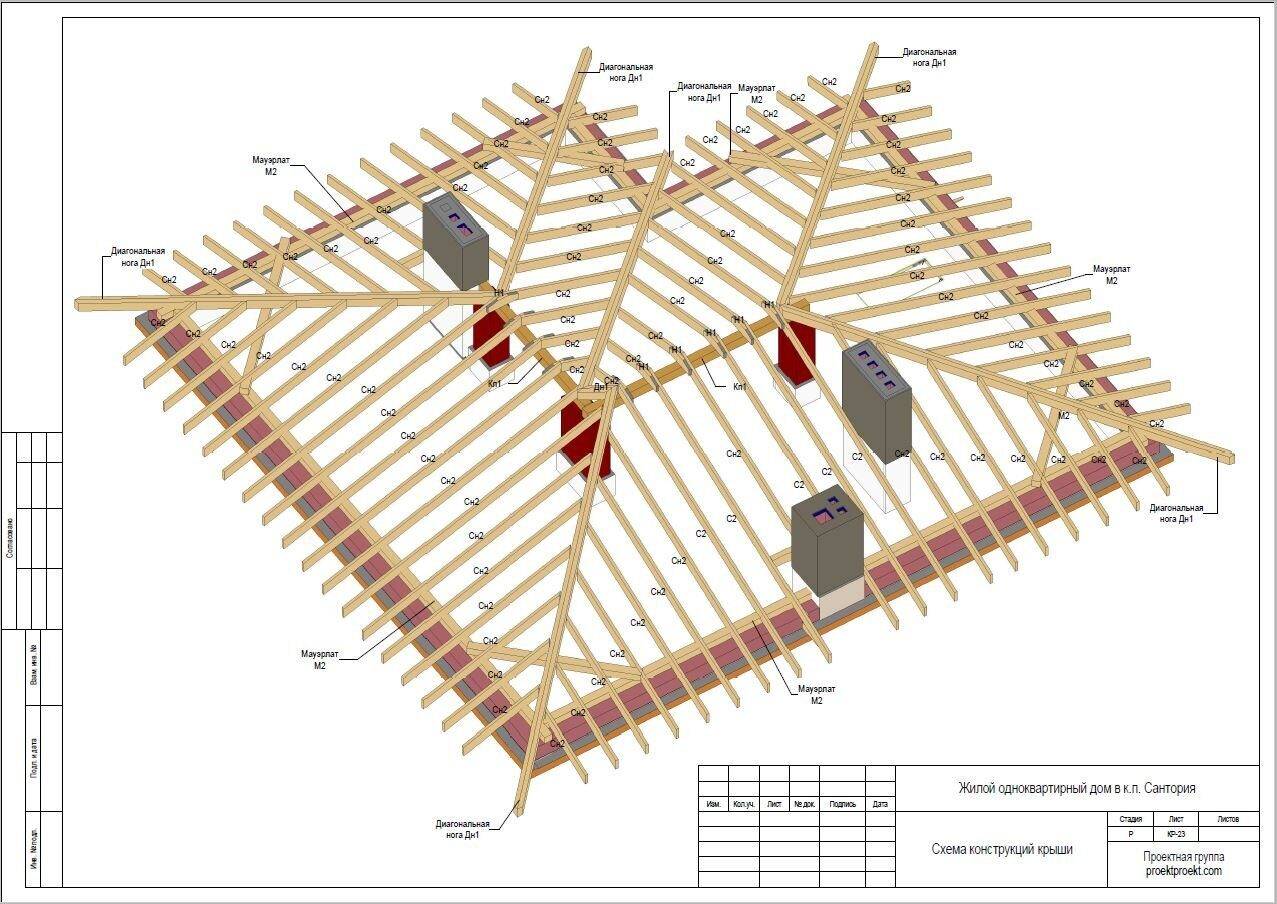

Стропильная система вальмовой крыши
Расчет вальмовой крыши
Расчет вальмовой крыши — Как рассчитать площадь
Конструкция вальмовой крыши
Как рассчитать стропила вальмовой крыши

Выбор угла ската кровли и определение высоты конька

Как и в предыдущих расчетах, процесс определения высоты конька зависит от выбранного угла ската. Несмотря на то, что вальмовая конструкция крыши позволяет соорудить скаты, имеющие разное значение углов, лучше всего делать конструкцию с одинаковыми углами.

Это позволит нагрузке распределяться равномерно и иметь крыше эстетичный внешний облик.

ВНИМАНИЕ!

Значение угла наклона относительно вальмовой разновидности конструкции варьируется между 20 и 45 градусами.

На более конкретное определение такого параметра влияют:

1. Фактор повышенной нагрузки от снега предполагает сооружение конструкции с более крутым наклоном.
2. Если ветер в районе расположения дома сильный и порывистый, то рекомендуется уклон делать не больше, чем 30 градусов.
3. Намерение помещение чердака использовать под жилое помещение. В данном случае учитывается удобство передвижения по чердаку и возможность обеспечить все коммуникативные конструкции таим образом, чтобы к ним был свободный доступ в случае необходимости.
4. Покрытие, выбираемое для кровли, также играет немаловажную роль. Выбирая определенный материал, нужно поинтересоваться минимально дозволенными характеристиками в отношении угла ската.

Относительно высоты конька, то определить ее очень просто, зная значение угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой.

Формула: h = b / 2 * tanA.

Угол наклона крыши

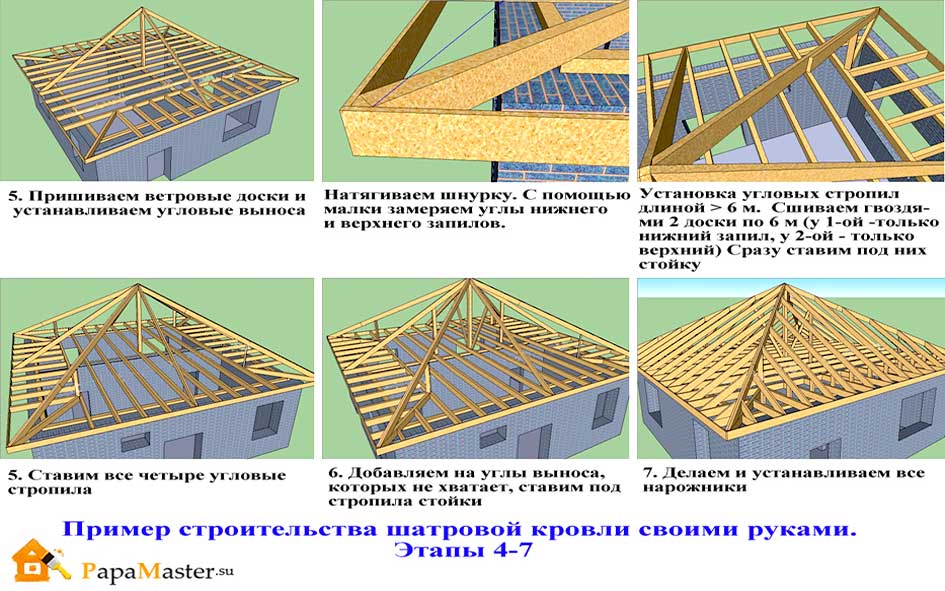

Стропильная система четырехскатной вальмовой крыши своими руками

Сложное устройство стропильной системы вальмовой крыши отпугивает начинающих мастеров от ее создания своими руками. Однако, такой способ перекрытия прекрасно подходит для частных домов небольшого размера в европейской стилистике. Чтобы качественно выполнить монтаж вальмовой кровли своими руками следует провести подготовительную, проектную детальность: выполнить расчет, составить чертеж и нанести разметку. Для этих процессов необходимы базовые знания о строении стропильного каркаса, строительные нормы по выбору угла наклона кровельных скатов.

Состав стропильных ферм

Стропильная система выполняет функции опорного каркаса, на котором лежит основной вес кровли. Ее основной элемент – стропильные ноги, вальмовая кровля насчитывает 4 различных разновидности стропил:

1. Диагональные (угловые) стропила. Конструкция стропильной системы вальмовой кровли имеет 4 угловых стропильных ноги. Они продолжают коньковый брус, соединяя его с углом торцевой стены. За счет угловых стропил формируется вальмовый скат, их длина превышает аналогичный параметр рядовых. Так как диагональные ноги несут на себе вес кровельного материала вальм, а также к ним осуществляется крепеж нарожников и торцевых рядовых стропил, для изготовления требуются доски сечением 100х150 мм или сдвоенные обычные, 50х150 мм. Иногда стандартная длина пиломатериалов меньше необходимой, в таком случае требуется изготовление своими руками наборных ног, составленных из элементов. Расчет длины диагональных ног выполняют с применением специального коэффициента, путем умножения на длину рядового стропила.

Залог надежности стропильной системы – элементы одинакового сечения, изготовленные из одного и того же материала, исключение составляет лишь диагональные стропила, сечение которых должно быть толще.

Опорные конструкции

Конструкция стропильных ног не позволяет им самостоятельно выдерживать вес кровли, подспорьем в этом деле им служат дополнительные опорные элементы:

Мауэрлат. Мауэрлатный брус укладывают на верхний пояс сооружения. У бревенчатого и брусового дома роль мауэрлата играют верхние венцы, укрепленные анкерными болтами. В кирпичных или газосиликатных постройках требуется монтаж мауэрлата своими руками на цементную армированную стяжку

Очень важно рассчитать места крепления бруса так, чтобы они не совпадали с расположением стропил. Прочность мауэрлата снижается с каждым отверстием, проделанном в нем, поэтому нужно делать лишь те, что определил расчет. Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала

Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала.

Вычисление основных параметров системы

Специальные компьютерные программы облегчают вычисления параметров стропильной системы, однако расчет достаточно прост, так как основывается на тереме Пифагора о прямоугольных треугольниках. Схема вычислений выглядит так:

1. Первым делом своими руками измеряют ширину и длину перекрываемого сооружения. Необходимо использовать для измерений одну рулетку, каждый замер производить по два раза, чтобы избежать ошибок. На основе полученных данных составляют схематичный чертеж.

Расчет состава стропильной системы не только позволит закупить необходимое количество строительного материала, но верно определить объем фундамента, однако, учтите, кровельный материал нужно приобретать с запасом 15-25% на нахлест и подрезку.

Результатом вычислений должен стать подробный чертеж и упрощенная схема для нанесения разметки. Четырехскатная крыша может строится по готовым проектам, если использовать стандартный угол наклона.

«Золотые» правила кровельщиков

Опытные мастера-кровельщики говорят, что стропильная система крыши с торцевыми вальмами не сложнее двухскатной, если соблюдать «золотые» правила, которые сформировались за долгие годы работы:

• Использовать для изготовления стропил доски и брус одного сечения, то есть стропила и коньковый прогон выполнять из доски 50х150 мм, мауэрлат и лежень из бруса 150х150 мм.
• Выполнять расчет до начала работ по установке кровли, основываясь на неоднократно проверенных измерениях.
• Узлы стропильной системы должны быть отражены в проектной документации и проверены расчетом нагрузок.
• Выбирать сечение стропил нужно в соответствии с длиной, весом кровельного материала и перекрываемой площадью.
• Своими руками монтаж выполняют с помощью подсобника, длинные, тяжелые диагональные стропила сложно установить в одиночку.

Расчет вальмовой крыши

Площадь покрытия четырехскатной крыши вычисляется в квадратных метрах следующим методом:

• рассчитывается площадь с учетом трубы дымохода и окон кровли;
• вычисляется длина ската от края карниза до нижней части конька;
• рассчитываются элементы, которые не относятся к покрытию кровли: свесы, стены брандмауэра, парапеты;
• стоячие фальцы, примыкания полотен при рулонной кровле, выступающие части брусков в расчет не берутся.

Так как расчет площади четырехскатной крыши включает ряд сложностей, лучше привлечь к этому занятию специалистов, которые при помощи специальных компьютерных программ смогут произвести расчеты точно и грамотно.

Специалисты для выполнения необходимых расчетов условно разделяют крышу на части и для каждой из них проводят отдельный расчет. После этого полученные результаты складываются и в итоге получаются требуемые расчеты. Этот метод упрощает процедуру, уменьшает риски ошибок в вычислениях.

Кроме прочности и надежности будущей конструкции расчет площади четырехскатной кровли оказывает непосредственное влияние на материальные вложения при ее возведении, а значит на общую стоимость стройки.

При расчетах вальмовой крыши принимаются во внимание технические параметры кровельного материала, его длина, толщина, способы монтажа. Они напрямую влияют на вес кровельной конструкции, удобство монтажа

Например, установка керамической и гибкой черепицы будут различными, так как керамическая черепица значительно тяжелее гибких изделий. Гибкий материал, в отличие от керамической плитки, не требует установки стропил и монтажа частой обрешетки.

Простые и сложные виды вальмовых кровель

Самая простая вальмовая крыша – это четырехскатная система, где фронтальные склоны имеют форму трапеций, а торцевые выполнены в виде треугольников. Скаты-треугольники носят названия “вальмы”, они берут свое начало у торцевого карниза и простираются до краев конька. В ходе сооружения такой конструкции используют систему наслонных и накосных стропил – приемы позаимствованы из схем, по которым возводят двухскатные и четырехскатные кровли.

Конструкция полувальмовой крыши образуется из двух элементов обычной двухскатки и двух вальм. Карнизы последних, как правило, располагаются намного выше фронтальных. Отличительной особенностью данного типа сооружения является отсутствие острых выступов. Такие крыши получили распространение в регионах с сильными ветрами. Если дом строится в местности, для которой характерны обильные снегопады, то скаты полувальмовой конструкции делают более крутыми. Пологие склоны крыш – оптимальный вариант для менее снежных регионов.

Четырехскатная система – пример самой простой вальмовой крыши Рекомендуем

• Четырехскатная крыша – технология устройства и монтаж стропильной системы
• Мауэрлат – как сделать основание для стропил?
• Крыша дома – особенности устройства разных систем

Вальмовая кровля может походить на шатер или пирамиду, в таком случае ее называют шатровой или, соответственно, пирамидальной. Сооружают подобные конструкции крыш на домах, несущие стены которых формируют квадрат или правильный прямоугольник. Все стороны шатровой крыши имеют форму треугольников, верхушки которых сопрягаются в одной точке.

Задача на определение высоты дома — «Шпаргалка ЕГЭ»

Определите высоту дома, ширина фасада которого равна  м, высота от фундамента до крыши равна  м, а длина ската крыши равна  м.

Решение задачи

В данном уроке показывается решение геометрической задачи с применением теоремы Пифагора, которым целесообразно будет воспользоваться для подготовки к ОГЭ.

Условие задачи для наглядности изображается схематически на рисунке. Чтобы найти высоту дома, прежде всего необходимо найти высоту крыши. В ходе решения доказывается, что треугольник – равнобедренный. Так как высота равнобедренного треугольника является одновременно и его медианой, значит верно равенство . Затем рассматривается . Учитывая, что отрезок – высота, а угол — прямой, определяется, что данный треугольник прямоугольный. Таким образом, согласно теоремы Пифагора: . Подставив известные значения в формулу, вычисляется значение высоты крыши, а далее и искомое значение высоты дома.

Расчет диагональных и укорачивающихся элементов

Основным отличием диагональных стропил от промежуточных конструкций является меньший угол уклона. Чтобы установка диагональных элементов к коньку была качественной, используются надрезы с двойным скосом.

Замер длины диагональных стропил начинается в углу здания. Осевая линия стропильной ноги будет являться гипотенузой прямоугольного треугольника, где катеты – осевые линии промежуточных стропил. Для получения длины диагонального стропила по внутренней стороне расчетный показатель умножается на соответствующий коэффициент. Для плотного монтажа стропил в углу дома на диагональной конструкции делается выемка под соответствующий подрез.

Укорачивающие стропила опираются на диагональные элементы. Для расчета их длины тоже используется вышеперечисленная теорема Пифагора. Крепление укорачивающих стропил происходит с одинаковым расстоянием в боковых и торцевых сторонах. Разметочные и расчетные работы осуществляются аналогично, как и при определении длины центральных промежуточных элементов.

В нижней части кровли укорачивающиеся элементы опираются на стену дома или мауэрлат. Для быстрого подрезания концов промежуточных конструкций следует сделать шаблон. Для этих целей лучше всего воспользоваться тонкой фанерой. Заготовки должны быть с прямыми углами и учитывать угол уклона крыши.

Подрезание каждого стропила производится по шаблону. Верхний конец укорачивающихся стропил упирается в диагональную конструкцию. Для увеличения прочности соединяемых элементов происходит монтаж специальных брусков (нарожников) на диагональные стропила.

Вальмовая крыша – это разновидность четырехскатной крыши, у которой два ската имеют трапецеидальную форму, а два других (торцовые) – треугольную (имеющие одноименное называние «вальмы»). Если торцовые скаты занимают всю площадь от конька до карниза – это вальмовая крыша, если не достают до карниза – полувальмовая.

Крыша дома выполняет двоякую функцию – с одной стороны, на неё возложена защита здания от внешнего воздействия, а с другой – она призвана украсить строение и придать ему индивидуальность.

Исторически сложилось, что в России отдавали предпочтение более простым одно-, двускатным крышам, европейцы же предпочитают четырехскатную или вальмовую крышу, которая обладает достоинствами и недостатками при определенных условиях.
