Что такое сваи и какие бывают способы их погружения

Его виды

Существует несколько разновидностей забивных свай:

Железобетонные

Наиболее распространенный вид опор, которые выпускаются специально и имеют высокие эксплуатационные показатели.

Благодаря напряженной продольной арматуре они способны выдерживать значительные боковые воздействия, а вертикальные нагрузки, доступные для опор без нарушения работоспособности, составляют 40-50 т на единицу.

Изготавливаются из влагоустойчивого и морозостойкого бетона со специальными добавками.

Стальные

В отличие от всех других вариантов, стальные забивные сваи специально не выпускаются.

В качестве опор используют различные виды металлопроката — швеллер, двутавр, рельс и т.п.

Металлические сваи более гибко реагируют на боковые воздействия, что позволяет использовать их в специфических условиях — на склонах, плывунах и т.п. Срок службы стальных свай ограничен из-за неизбежной коррозии, возникающей вследствие электрохимического воздействия грунта.

Деревянные

Самый старый вид свай, постепенно вытесняемый более прочными и устойчивыми к нагрузкам видами.

В современном строительстве используются только для создания легких и вспомогательных построек — каркасных или деревянных.

Особенности древесины не позволяют рассчитывать на длительный срок службы, поэтому предпочтение пользователей все чаще отдается другим, более современным и надежным вариантам.

Для частного домостроения наиболее распространены железобетонные сваи. Они обладают наиболее удачным набором качеств, прочностью, устойчивостью к влаге и перепадам температур.

Существует достаточно удобный ряд типоразмеров и длин, позволяющий выбрать самый подходящий вариант для своих условий.

Ручной монтаж

Завинчивание винтовых свай вручную – простой и довольно эффективный способ установки. Можно сэкономить на спецтехнике и добиться сравнимых по качеству результатов. Ручная методика позволяет контролировать угол наклона стержня и величину крутящего момента, указывающего на плотность грунтового пласта, в который вклиниваются винтовые сваи.

Традиционным приспособлением для закручивания винтовой сваи своими руками является монтажный оголовок, размещаемый на верхнем торце. Для фиксации оголовка используются штыри, проходящие сквозь технологическое отверстие. К оголовку приваривается два хомута, в которые рабочие, непосредственно занятые вкручиванием, вставляют рычаги (подойдут обрезки толстостенной трубы). В принципе, это весь требующийся инструмент. Для более точного измерения угла наклона также можно использовать вертикальный уровень.

Последовательность ручного монтажа:

1. Предварительное бурение скважины на глубину 50 сантиментов. Ее диаметр должен быть на 10 сантиментов меньше, чем у лопастей, приваренных на винтовые сваи;
2. Вертикальное позиционирование, установка рычагов;
3. Непосредственно закручивание стержня. Два работника передают крутящий момент посредством рычагов, третий следит за углом наклона.

Подготовительные мероприятия

Согласно положениям СНиП, до того, как устанавливать буронабивные сваи, следует произвести инженерные изыскания, определяющие расчетные усилия, которые будет воспринимать фундамент. Свайные фундаменты разрабатывают, основываясь на результатах следующих видов изысканий, проведенных на месте застройки:

• геологических;
• гидрометеорологических;
• геодезических.

Также учитываются особенности объекта строительства, усилия, действующие на основание, особенности эксплуатации сооружения. Только после этого, согласно СНиП, определяется вид набивного фундамента, размеры опор, способ их обустройства. Ответственность за достоверность результатов изысканий несет организация-проектировщик.

Места расположения буронабивных опор документируются специальным актом, содержащим информацию о привязке свай к высотным отметкам.

Точное значение несущей способности буронабивной сваи рассчитывают по формуле, учитывающей несколько параметров

Определение и необходимость залога

Понятие “залог при забивке свай” используется при расчете проектных величин. Залог сваи – это комплекс из нескольких ударов по ней (не менее четырех), производимых с помощью молотка и помогающих узнать среднее значение отказа. Количество движений зависит от типа инструмента, которым производится процедура. Когда применяется дизельный молот, число ударов равно 10. При использовании вибрирующего погружателя или инструмента двойного действия величину измеряют количеством движений в минуту. Опору всегда погружают до тех пор, пока не будет достигнуто проектное значение. При работах необходимо контролировать вертикальность ее положения.

Расчетный отказ сваи – показатель, свидетельствующий о ее достаточной заглубленности, а также о способности выдерживать нагрузку, предполагаемую проектом постройки.

Классификация по типу материала

Чтобы определить, какие бывают сваи, следует более подробно рассмотреть их классификацию по типу материала. От его выбора будет зависеть долговечность, надежность, устойчивость к внешним раздражителям возводимого фундамента.

Деревянные

Изделия изготавливаются преимущественно из следующих пород древесины:

• сосна, ель;
• дуб;
• кедр;
• лиственница или пихта.

Сваи из дерева бывают цельными и сращенными по длине, во втором случае бревна соединяются с помощью металлических накладок.

Железобетонные

Данная разновидность свай имеет наиболее распространенное применение. Они могут быть как монолитными, так сборными.

Монолитные конструкции имеют разное сечение: круглое, квадратное, прямоугольное. Параметры сечения – от 20Хдо до 40Х40. Конец, погружаемый в грунт, имеет пирамидальную форму. При забивке фундамента он дополнительно защищается стальным башмаком. Монолитная конструкция почти всегда укрепляется посредством внутреннего продольного армирования. Для увеличения прочности сваи она может иметь поперечное армирование из низкоуглеродистой проволоки.

Наиболее распространенный вид железобетонных свай

Сваи сборной конструкции собираются из трубчатых железобетонных элементов. Сборка осуществляется заранее на производстве или непосредственно на месте строительства.

Забивка железобетонных свай может осуществляться при помощи копров, передвижных кранов и прочего специализированного оборудования. Широкое распространение получила менее затратная технология вибропогружения.

Металлические

Основное преимущество металлических или винтовых свай заключается в возможности точечного создания несущей способности в местах, где применение железобетонных технологий либо невозможно по причине трудного доступа, либо является слишком дорогим. На сегодняшний день в гражданском строительстве данный вид опор применяется все чаще.

Изделия изготавливаются из цельнолитых труб, с одной стороны сведенных к конусу. Около наконечника к трубе приваривается реборда из листового металла. Существуют следующие виды винтовых свай:

• сварные;
• с литыми наконечниками;
• геошурупы.

Применение металлических свай

Установка ростверка

Ни одно сооружение не может располагаться только на сваях. Необходим ростверк, который объединяет сваи в единую конструкцию и создает основание для возведения стен.

Ростверки могут быть сборными и монолитными в виде балок, лежащих на сваях или цельной плиты, накрывающей все сваи.

Ростверк

Если используются сборные ростверки, то точность погружения свай должна быть очень высокой. По горизонтали сваи не должны иметь отклонения больше или меньше 0,05м, а по вертикали 0,01 м. Устройство комбинированных ростверков допускает большие отклонения, поскольку узел свайного фундамента выполняется в монолитном исполнении в съемной опалубке.

По высоте от земли различают высокие ростверки и низкие. При сооружении высокого ростверка создается свободное пространство между поверхностью земли и ростверком, которое впоследствии заделывается при помощи забирки (наружная стенка между сваями). Низкие ростверки могут соприкасаться с грунтом или быть погруженными в него, но этот вариант возможен только при непучинистых грунтах.

Достоинства и недостатки свайных фундаментов

Применение свайных фундаментов имеет свои преимущества:

• свайные фундаменты могут возводиться на грунтах любой сложности;
• снижается объем земляных работ, так как не нужно копать котлованы или рыть траншеи;
• уменьшается расход бетона и арматуры за счет уменьшения всего объема фундамента;
• производить фундаментные работы можно круглый год, не исключая зимний период;
• конструкции, возводимые на свайных фундаментах, отличаются особой стойкостью к паводкам, подвижкам грунта вследствие зимнего вспучивания.

Однако, несмотря на все преимущества свайных фундаментов, возводятся они крайне редко в индивидуальном жилищном строительстве по причине высокой стоимости транспортных расходов на доставку свай и из-за использования сваебойной техники.

Классификация фундаментов происходит по многочисленным признакам, это зависит:

• от вида свай;
• от расположения свай — отдельностоящие сваи, расположенные кустом, ленточное расположение, сплошное поле свай;
• от типа сопряжения сваи со строящимся зданием- с устройством ростверка или без него;
• от вида ростверка – высокий или низкий;
• от конструкции ростверка – монолитный, сборный или комбинированный;
• от вида соединения ростверка со сваями – жесткое, свободное опирание, с устройством сейсмических поясов.

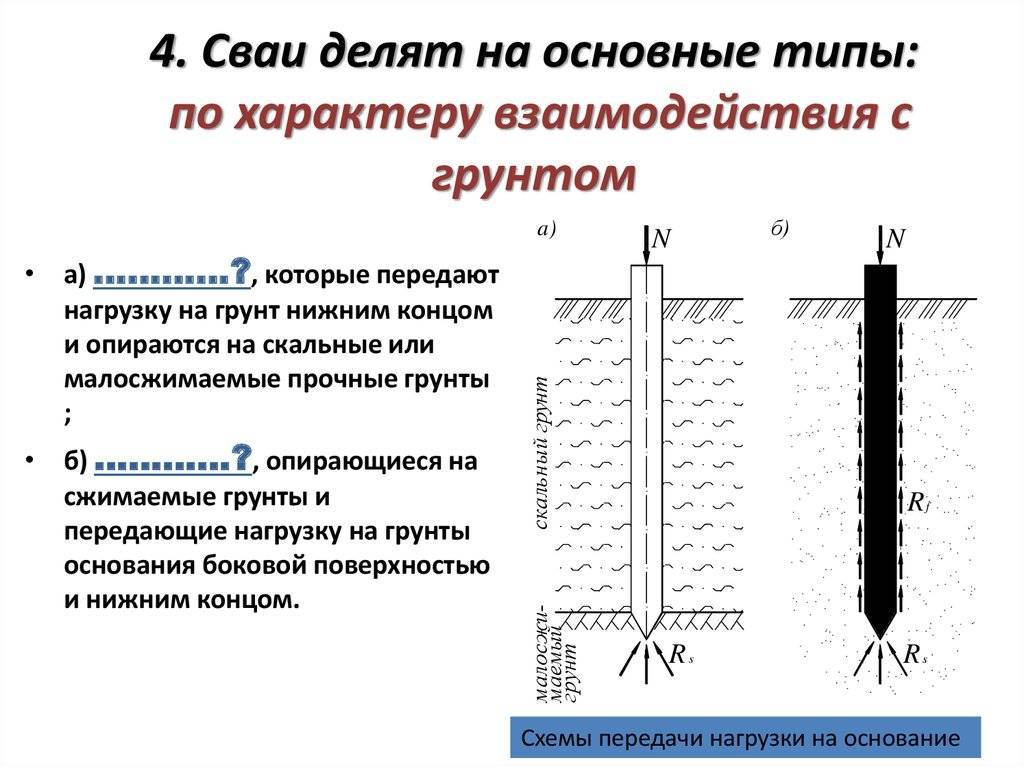

Среди типов свайных фундаментов наиболее часто применяются железобетонные сваи, которые сочетают в себе свойства висячих свай и свай-стоек.

При возведении каркасных многоэтажных зданий применяются свайно — плитные фундаменты. Такое решение конструкторов обусловлено в тех районах, где сейсмическая обстановка неустойчивая и есть риск подвижек грунта при землетрясениях. Суть этого инженерного изобретения заключается в создании необходимой жесткости свай и железобетонной плиты, которые обеспечивают совместную деформацию элементов фундамента при сейсмических нагрузках.

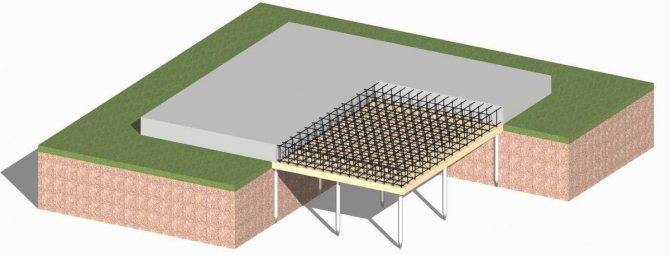

Свайно-плитный фундамент

Сваи устраиваются кустовым методом, после чего делается ростверк с выпуском арматуры для последующего крепления тонкой железобетонной плиты. Между ростверком и бетонной плитой устраивается шов из герметичного материала, который обеспечивает независимость осадки здания, гидроизоляцию конструкции, одновременно реагирует на сейсмические изменения в почве.

Свайный буронабивной фундамент чаще всего применяется при строительстве индивидуальных жилых домов ввиду его экономичности и упрощенной технологии, по сравнению с другими видами свай. Для небольших строений и при неглубоком залегании твердых грунтов скважины под сваи можно бурить даже вручную специальными бурами или выкапывать ямы соответствующей глубины.

В любом случае, объем земляных работ будет меньше, чем при устройстве ленточного фундамента монолитного или сборного.

Если грунт твердый и не осыпается, опалубку можно не выставлять. В противном случае, в скважину вставляют рубероид, полиэтиленовую пленку или картон в виде рулона, в который уже вставляется арматурный каркас и заливается бетон.

Свайный фундамент под колонны, если проектом дома таковые предусмотрены, делается безростверковым. Под колонны используются готовые конструкции в виде железобетонных стаканов, оголовков или насадок.

Для небольших по своей массе строений – заборов, навесов, каркасных домов применяются сваи колонны. Это забивная свая круглого или квадратного сечения, которая является продолжением колонны и в надземной части здания или сооружения. В этом случае устраивать ростверк не требуется.

О сайте

zalman

Способы

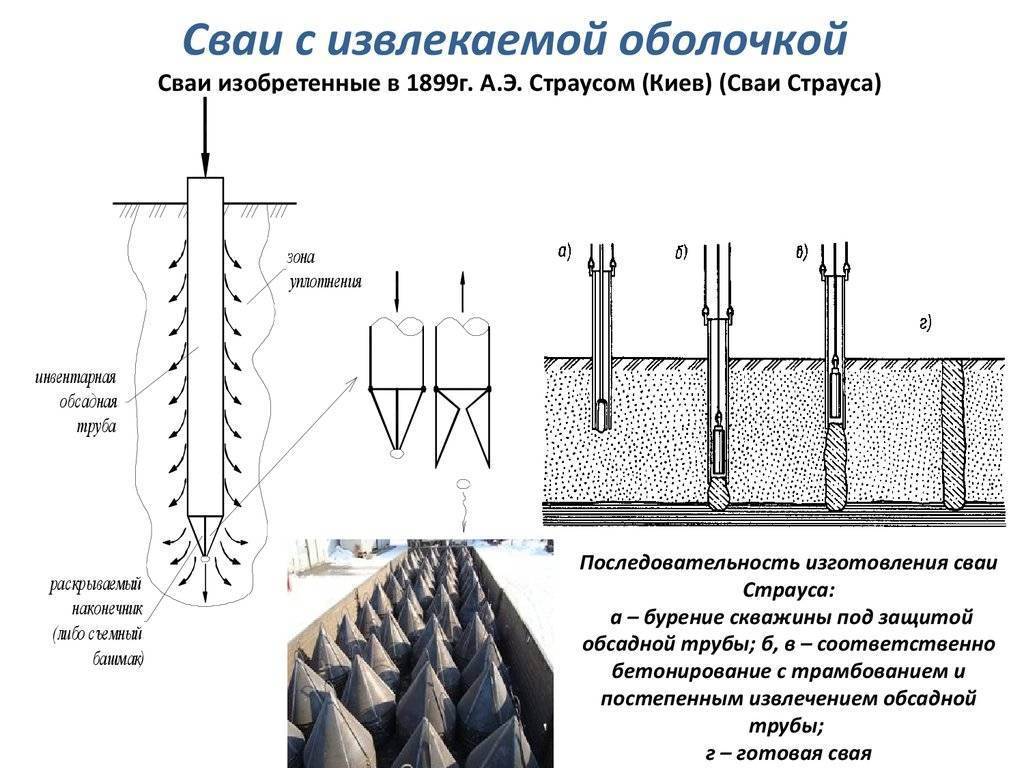

Особенностью технологии забивки свай является необходимость предварительно бурить скважины нужной глубины. Следующим шагом становится организация ствола сваи. Этот этап может вестись в зависимости от типа грунта одним из трех способов:

сухой – производится без фиксации стенок опоры;

Кроме того, сам процесс забивки может производиться разными способами:

• посредством удара;
• методом вибрации;
• путем вдавливания;
• методом завинчивания;
• с применением лидерных скважин под опоры.

Иногда на одном фундаменте применяется сразу несколько методов. Рассмотрим подробнее каждый из них.

Забивание свай подразумевает использование копровой установки или другой спецтехники (например, экскаватора), на который навешивается гидромолот (либо дизель- или пневмомолот) для забивания. Дизельный молот – простой, но эффективный забиватель. Он функционирует вне зависимости от наличия источников энергии, обладает высокой производительностью, атмосферостойкостью.

Суть забивного метода основывается на энергии удара. С каждым ударом по оголовку элемент все глубже уходит в грунт до тех пор, пока его острие не упрется в твердое основание.

Вибропогружение предполагает снижение трения между боковой поверхностью опор и стенками скважины, поэтому метод требует меньшего напряжения. При вибропогружении вытесняемый грунт должен уплотняться вокруг сваи, поскольку это напрямую связано с прочностью будущего фундамента. Осуществляется с применением погружателей, молотов и специальных установок, обеспечивающих вибрации и деформирование грунта под наконечниками свай и в области их боковых стенок.

Вибропогружатель в данной методике эффективен на влагонасыщенных почвах. Для сухих и плотных грунтов больше подходят вибромолоты пружинного типа.

Технология вдавливания является одной из самых бесшумных. Осуществляется благодаря определенной нагрузке на сваи, из-за чего они буквально «проваливаются» в грунт

Нагрузка исходит от вибропогружателей и гидродомкрата, немаловажно что сваи вдавливаются и под воздействием собственного веса

Процесс подразумевает несколько циклов углубления и последующего извлечения опоры, пока ее острие не застопорится и не достигнет проектной глубины. Подходит для большинства типов грунтов, в том числе с глубоким залеганием плотных слоев. Данный метод не подходит для свай, вбиваемых на глубину свыше 6 м. Из-за габаритности применяемого оборудования для его размещения требуется участок не менее 500 м кв. Кроме того, это довольно дорогостоящий способ организации свайного фундамента.

Технология завинчивания предполагает использование металлических или железобетонных (ЖБ) свай, которые, помимо наконечника, имеют лопасти. Последние необходимы для погружения, ввинчивания опор в грунт. Такой метод применяется на подтапливаемых и непрочных грунтах, широко используется в городском строительстве, поскольку не создает шума и вибраций, не деформирует слои почв соседних объектов.

Самой тихой безопасной для ландшафта считается методика погружения опор. Она подходит для скальных грунтов, почв в зоне вечной мерзлоты, грунтов с твердыми (до 20%) включениями.

Суть бурозабивного метода сводится к тому, что в грунте делается отверстие (лидерную скважину), диаметр которого меньше диаметра сваи. Высота получившейся скважины соответствует высоте сваи без острия. После этого в скважину забивается опора.

Разновидностью погружного метода является буроопускной. В этом случае диаметр скважины несколько превосходит диаметр свай, поэтому после погружения последней свободное пространство между стенками отверстия и стенками опоры заполняется цементно-песчаной или грунтовой смесью.

Бурение скважины осуществляется с применением копровых установок, оснащенных не свайными молотами, а буровыми вращателями. Последние обеспечивают строго вертикальную направленность бурения, что является ключевым показателем качества бурения.

Конструкция винтовых свай

Вопреки расхожему мнению, сваи винтовые стальные (СВС) создавались не для снижения бюджета строительства, а для гарантированной компенсации сил пучения на элементы фундамента, легкого достижения нижних опорных пластов. Существуют различные виды винтовых свай для малоэтажного строительства, однако их конструкция во многом схожа:

• тело – бесшовная труба (4 – 4,5 мм стенка), обычно из стали Ст3, максимальным ресурсом обладают конструкции из сталей 30ХМА, толщиной стенки 6 – 10 мм;
• лопасти – навариваются на тело или имеют вид самостоятельного наконечника (сварка, литье), привариваемого к телу сваи.

Подобная конструкция многофункциональна – лопасти преобразуют крутящий момент в продольное перемещение при погружении, компенсируют горизонтальные усилия, обеспечивая стабильность геометрии. Поэтому на СВС дома можно строить на вечномерзлых, слабых и пучнистых грунтах.

Разновидности винтовых свай

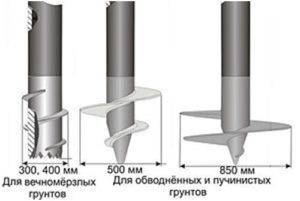

Рис. 1. Виды винтовых свай.

Перед тем, как выбрать винтовые сваи для фундамента дома, необходимо изучить требования нормативов СНиП от 1985 года за номером 2.02.03 (проектирование свайных полей), точнее последнюю редакцию от 2011 года – СП 24.13330 для расчета несущей способности основания.

Для различных сооружений существуют несколько типов СВС:

• узколопастные – многовитковый аналог шурупа, литой наконечник соединяется с телом сваи сваркой, для вечной мерзлоты используются варианты с зубьями по периметру нижнего среза (Рис. 1, Вар. 4), для почв с большим содержанием камней, осколков и плотных пород применяются заостренные наконечники (Рис. 1, Вар. 3);
• широколопастные – одна лопасть литого наконечника с 1– 1,5 заходом (Рис. 1, Вар. 1);
• многолопастные – несколько лопастей по длине для улучшенного опирания, компенсации вертикальных подвижек (Рис. 1, Вар. 2).

Здания максимально разрешенной этажности (3 уровня с мансардой) в малоэтажном строительстве можно строить исключительно на многолопастных СВС. Для легких построек достаточно однолопастных модификаций с широким винтом либо узкой спиралью наконечника в зависимости от типа грунта. Для винтовых свай предусмотрена стандартная маркировка:

• СВС – сварной наконечник;
• ВСЛ – литой наконечник;
• СВК – конусная модификация, может обозначаться СВС-К;
• СВП – конструкция дополнена пикой, варрант обозначения СВС-П;
• ВАУ – анкерное устройство винтового типа (сборная конструкция).

Литой наконечник винтовой сваи.

Для решения специфических задач производители выпускают сваи переменного диаметра, сложной конфигурации:

• серия Z – винтовой анкер для легких конструкций;
• серия Т – пластина оголовка с монтажными отверстиями;
• серия U – П-образный оголовок;
• серя F – круглый фланец;
• серия R – квадратный фланец.

Стандартными диаметрами СВС, СВЛ являются 57 – 325 мм. Изделия специальных серий имеют размер 159 мм, максимум. В маркировке последовательно отражается тип сваи, диаметр ствола, толщина стенки, размеры лопасти, общая длина изделия. Существуют особенности маркировки отдельных производителей. Например, фирма Фундэкс добавляет Ф1, Ф2 после стандартного обозначения (две, одна лопасть, соответственно).

Схема винтовой сваи.

В середине 20-го столетия для нужд армии выпускались максимально прочные СВЛ со следующими характеристиками:

• литой наконечник;
• винт 14 мм, 6 мм (возле конуса, с края, соответственно);
• бесшовная труба (Ст20);
• горячее цинкование (140 – 200 микрон).

При заявленном 100 – 180 летнем ресурсе эти изделия эксплуатируются до сих пор, поэтому реальный эксплуатационный период пока не известен.

Область использования

Лестница на винтовых сваях.

В 70% случаев индивидуальные застройщики не подозревают, что СВС можно использовать, не только для опирания коттеджей и бань, но и для изготовления фундаментов следующих конструкций, значительно сокращая время строительства:

• шумозащитные экраны, заборы;
• беседки, теплицы, малые архитектурные формы;
• усиление монолитных фундаментов (плита, лента);
• оттяжки, анкеры, столбы ЛЭП;
• временные сооружения с возможностью демонтажа (аттракционы, павильоны);
• мосты, причалы, укрепление откосов;
• рекламные конструкции.

В нормативах СНиП приведены детальные инструкции, как выбрать винтовые сваи для конкретных эксплуатационных условий. Для большей надежности рекомендуется красить изделия специальными антикоррозионными ЛКМ.

Установка ростверка

Ни одно сооружение не может располагаться только на сваях. Необходим ростверк, который объединяет сваи в единую конструкцию и создает основание для возведения стен.

Ростверки могут быть сборными и монолитными в виде балок, лежащих на сваях или цельной плиты, накрывающей все сваи.

Ростверк

Если используются сборные ростверки, то точность погружения свай должна быть очень высокой. По горизонтали сваи не должны иметь отклонения больше или меньше 0,05м, а по вертикали 0,01 м. Устройство комбинированных ростверков допускает большие отклонения, поскольку узел свайного фундамента выполняется в монолитном исполнении в съемной опалубке.

По высоте от земли различают высокие ростверки и низкие. При сооружении высокого ростверка создается свободное пространство между поверхностью земли и ростверком, которое впоследствии заделывается при помощи забирки (наружная стенка между сваями). Низкие ростверки могут соприкасаться с грунтом или быть погруженными в него, но этот вариант возможен только при непучинистых грунтах.

Достоинства и недостатки свайных фундаментов

Применение свайных фундаментов имеет свои преимущества:

• свайные фундаменты могут возводиться на грунтах любой сложности;
• снижается объем земляных работ, так как не нужно копать котлованы или рыть траншеи;
• уменьшается расход бетона и арматуры за счет уменьшения всего объема фундамента;
• производить фундаментные работы можно круглый год, не исключая зимний период;
• конструкции, возводимые на свайных фундаментах, отличаются особой стойкостью к паводкам, подвижкам грунта вследствие зимнего вспучивания.

Однако, несмотря на все преимущества свайных фундаментов, возводятся они крайне редко в индивидуальном жилищном строительстве по причине высокой стоимости транспортных расходов на доставку свай и из-за использования сваебойной техники.

Классификация фундаментов происходит по многочисленным признакам, это зависит:

• от вида свай;
• от расположения свай — отдельностоящие сваи, расположенные кустом, ленточное расположение, сплошное поле свай;
• от типа сопряжения сваи со строящимся зданием- с устройством ростверка или без него;
• от вида ростверка – высокий или низкий;
• от конструкции ростверка – монолитный, сборный или комбинированный;
• от вида соединения ростверка со сваями – жесткое, свободное опирание, с устройством сейсмических поясов.

Среди типов свайных фундаментов наиболее часто применяются железобетонные сваи, которые сочетают в себе свойства висячих свай и свай-стоек.

При возведении каркасных многоэтажных зданий применяются свайно — плитные фундаменты. Такое решение конструкторов обусловлено в тех районах, где сейсмическая обстановка неустойчивая и есть риск подвижек грунта при землетрясениях. Суть этого инженерного изобретения заключается в создании необходимой жесткости свай и железобетонной плиты, которые обеспечивают совместную деформацию элементов фундамента при сейсмических нагрузках.

Свайно-плитный фундамент

Сваи устраиваются кустовым методом, после чего делается ростверк с выпуском арматуры для последующего крепления тонкой железобетонной плиты. Между ростверком и бетонной плитой устраивается шов из герметичного материала, который обеспечивает независимость осадки здания, гидроизоляцию конструкции, одновременно реагирует на сейсмические изменения в почве.

Свайный буронабивной фундамент чаще всего применяется при строительстве индивидуальных жилых домов ввиду его экономичности и упрощенной технологии, по сравнению с другими видами свай. Для небольших строений и при неглубоком залегании твердых грунтов скважины под сваи можно бурить даже вручную специальными бурами или выкапывать ямы соответствующей глубины.

В любом случае, объем земляных работ будет меньше, чем при устройстве ленточного фундамента монолитного или сборного.

Если грунт твердый и не осыпается, опалубку можно не выставлять. В противном случае, в скважину вставляют рубероид, полиэтиленовую пленку или картон в виде рулона, в который уже вставляется арматурный каркас и заливается бетон.

Свайный фундамент под колонны, если проектом дома таковые предусмотрены, делается безростверковым. Под колонны используются готовые конструкции в виде железобетонных стаканов, оголовков или насадок.

Для небольших по своей массе строений – заборов, навесов, каркасных домов применяются сваи колонны. Это забивная свая круглого или квадратного сечения, которая является продолжением колонны и в надземной части здания или сооружения. В этом случае устраивать ростверк не требуется.

О сайте

zalman

Стоимость возведения

Вся финансовая составляющая возведения свайных фундаментов состоит из стоимости следующих материалов:

• сваи винтовые;
• материалы для бетонной смеси (цемент, наполнитель);
• арматура;
• металл для бура и рычагов;
• измерительные инструменты;
• дерево для опалубки;
• гвозди.

Заливка столба в опалубке

Проведение предварительных работ также стоит оценить, если они не проводятся самостоятельно или необходима оплата помощников:

• проведение разметки конструкции;
• разведочное бурение;
• устройство приямок;
• ввинчивание свай;
• выравнивание горизонта свайного фундамента;
• возведение опалубки;
• армирование ростверка;
• бетонирование;
• устройство гидроизоляции.

Проведение многих из этих мероприятий своими руками значительно сократит расходы, поможет достичь мастерства в этом нелегком деле.

Свайно-винтовой фундамент

Винтовое основание сооружается из специальных труб круглого сечения с лопастями, которые могут быть расположены в один или несколько рядов. В большинстве случаев внутренняя полость свай после погружения заливается бетоном, что позволяет существенно повысить несущую способность будущего фундамента.

Рисунок 4. Способы обвязки свайно-винтового основания

Особенности

Свайно-ленточный фундамент обладает множеством преимуществ, но основным из них является возможность самостоятельного погружения свай. Благодаря наличию лопастей на стальных трубах их погружения можно выполнить силами 2-х человек. Реже для вкручивания привлекают спецтехнику или используют специальное оборудование.

Другие особенности:

• Минимальные сроки установки свайно-винтового поля – даже при ручном погружении работа занимает не более 2-х дней (в зависимости от размеров будущего строения).
• Возможность продолжения строительства уже на следующий день после вкручивания свай – при условии, что для обвязки будет использоваться деревянные или металлические балки.
• Приспособляемость к неравномерным нагрузкам – например, когда к вертикальному давлению от веса дома прибавляются еще и горизонтальные нагрузки. Стальные сваи с лопастями способны немного отклоняться от вертикальной оси – на несколько градусов, но этого вполне достаточно для более-менее равномерного распределения нагрузок по всем опорам.

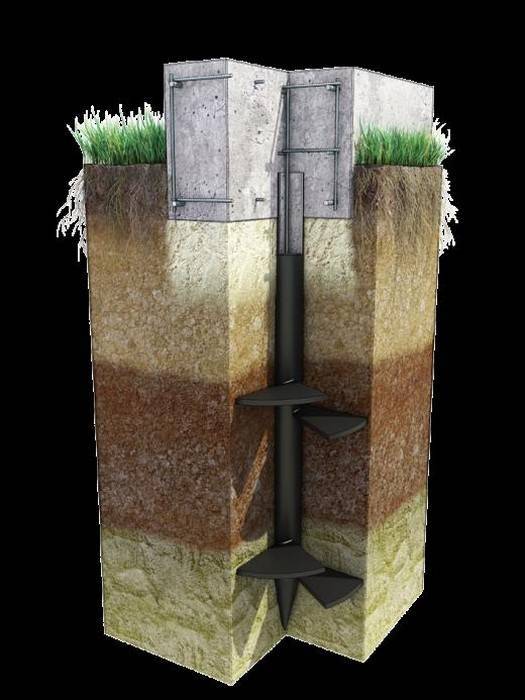

Рисунок 5. Конструкция свайно-винтового основания

Устройство

Последовательность действий при сооружении свайно-винтового фундамента:

1. Разметка мест установки свайных опор.
2. Покрытие металлических опор антикоррозийным составом.
3. Бурение скважин глубиной до 0,5-0,7 м для создания направляющего приямка.
4. Ввинчивание винтовых опор в грунт на необходимую глубину.

Фото 6. Процесс ввинчивания свай

Проверка уровня расположения выступающих частей опор относительно горизонтальной плоскости.
Обрезание верхних оголовков в соответствии с общим горизонтальным уровнем.
Заполнение внутренних полостей труб бетонной смесью.
Обвязка свай выбранным способом – монолитная железобетонная лента, деревянные или металлические балки.

Фото 7. Готовое свайно-винтовое основание с ростверком из металлического швеллера

Пошаговая инструкция по устройству свайного фундамента своими руками в следующих видеоматериалах:

Преимущества и недостатки

Плюсы

1. Монтаж свайного фундамента не займет много времени.
2. Если разметка свайного поля выполнена правильно и был выбран качественный материал, срок службы винтовых свай будет несколько десятков лет.
3. Если вы знаете, как правильно возвести конструкцию, расходов будет минимум.
4. Его можно возвести практически в любой местности и при любом климате, в том числе на болоте или в местах, где всегда холодно.
5. Температура грунта на глубине всегда стабильна, и никак не влияет на установку конструкций зимой.
6. Инженерные коммуникации можно монтировать как во время, так и после постройки фундамента.

Минусы

1. Свайное поле плохо выполняет свою функцию, если грунт может двигаться горизонтально или набухает. Для определения грунта, нужно проводить геологические исследования.
2. В процессе работы, появляются проблемы с установкой цокольного этажа. Промежуток между сваями необходимо заполнять. Это лишние расходы.
3. Любой материал подвергается коррозии. Здесь все зависит от окружающей среды. Качественные материалы имеют специальные покрытия, чтобы обеспечить защиту на долгие годы. Но они тоже не вечные. А иногда именно такие меры защиты и становятся причиной коррозии. Некоторые грунты могут содержать химические элементы, которые при контакте с защитными материалами могут стать причиной поломки фундамента.
4. Практически невозможно построить в скалистой или каменной местности, даже при наличии специальных машин.
5. Необходимо установить систему водоотведения. Это дорого.
6. Могут возникнуть проблемы при установке рядом с другими домами. Этого можно избежать с помощью специальной техники.

При выборе фундамента необходимо рассмотреть все недостатки существующих вариантов конструкций. Иначе свайный фундамент под дом может стать проблемным. Спрос на свайный фундамент растет каждый год.
