Свайный фундамент с ростверком: устройство своими руками

Что это такое?

Конструкция такого фундамента содержит комплекс вертикально заглубленных свай и пояс обвязки, который принимает нагрузку, а затем передает ее на опоры.

Удачное сочетание элементов дает оптимальную конструкцию, гарантирующую требуемый спектр параметров.

Конструктивные особенности

Существует всего два варианта заливки монолита:

• связывание всех свай в цельную систему;
• последовательное соединение всех опор ростверком.

Монолитную плиту заливают под всем зданием, а ленту — лишь под несущие стены. Для частного домостроения применяют ленточный тип, поскольку особо тяжелые сооружения на загородном участке сооружают редко.

У ленточной системы несколько разновидностей:

1. Высокое расположение. Ростверк поднимают выше грунта.
2. Наземное расположение. Подошва монолита опирается на почву.
3. Низкий. Заливку выполняют, погружая ростверк в выкопанную между опорами траншею.

Большинство хозяйственных построек возводят на свайных фундаментах с ленточным ростверком — это наиболее дешевый и простой в исполнении вариант сооружения.

Целесообразность использования

Залитый из бетона ростверк на сваях рекомендовано использовать, когда плотный шар грунта залегает глубоко. Также такой вариант предпочтителен для сложных грунтов:

• высокий подъем почвенных вод;
• всевозможные торфяники;
• слишком глинистая почва.

Основание на опорах — единственный вариант при наклонном или рельефном горизонте участка. Не нужно в такой ситуации выполнять выравнивание грунта, достаточно оголовки опор выставить по единому уровню. Лента образует сплошной фундамент под несущими и внутренними стенами.

Фундамент практичен для легких зданий:

• деревянных,
• каркасных,
• невысоких кирпичных либо блочных домов.

Если сооружение тяжелое, рекомендовано применять заглубленный ростверк, равномерно распределяющий вес здания по всему своему периметру непосредственно на поверхность грунта. Свайные конструкции удобны при строительстве около иных объектов, поскольку не требуют переноса коммуникаций.

Преимущества и минусы

Несомненный плюс такого свайной системы — повышенная прочность. Смонтированное на таком фундаменте здание будет долгие годы стоять устойчиво.

Немало у конструкции и иных преимуществ:

1. Не много земляных работ.

2. Существенно снижен расход бетона в сравнении с традиционным фундаментом.
3. Столбы разрешено монтировать даже зимой.
4. Фундамент не проседает после морозного пучения либо подтопления.
5. Мизерный контакт основания с грунтом снижает потери тепла.
6. Устройство фундамента отнимает меньше времени.

Конструкции присущи и некоторые минусы:

• нельзя устраивать такое основание при горизонтальной подвижности почвы;
• невозможно соорудить цокольный этаж либо подвальное помещение, если не заполнить промежутки между сваями (забирка);
• не рекомендовано возводить на этом фундаменте громоздкие здания.

Расчет свайно-ростверкового фундамента

Расчет комбинированного основания с железобетонным ростверком состоит из двух частей:

Расчет свайного поля

Структура и принцип расчета зависит от типа используемых опор. Для винтовых опор при расчете определяется их диаметр, размер лопастей, глубина заложения, расстояние между сваями. Рассчитывая буронабивные опоры необходимо определить глубину, диаметр и шаг, а также произвести дополнительный расчет армирования.

Расчет железобетонного монолитного ростверка

Цель расчета монолитного ростверка свайного фундамента заключается в вычислении продавливания конструкции, ее возможности противостоять изгибающим нагрузкам и определении прочности сечения при воздействии поперечных сил. Процесс расчета подробно описан в СНиП 3.03.01-87, СП «Проектирование и устройство свайных фундаментов» и ГОСТ Р 52086-2003. В сфере частного домостроения производить эти сложные расчеты не целесообразно. Достаточно определить основные размеры обвязки для свайного фундамента:

Глубина заложения ростверка

Глубина заложения напрямую зависит от того, какой тип фундамента был выбран. Напомним, что относительно уровня земли свайно-ростверковый фундамент может быть висячим, повышенным, мелко- и глубоко заглубленным. Свайная часть комбинированного свайно-ростверкового фундамента закладывается как минимум на глубину промерзания почв. Оптимальная глубина заложения ростверка — 10-30 см ниже нулевого уровня. Чем тяжелее масса дома, тем больше должен заглубляться ростверк.

Если ростверк недостаточно заглублен, то фундамент может дать усадку, которая приведет к исчезновению воздушной прослойки между грунтом и монолитной лентой.

Ширина ростверка свайного фундамента

Ширина обвязочной монолитной ленты определяется по формуле:

В = М/L*R

где: В — ширина ленты;М — масса дома (материалы + нагрузки);L — длина ростверка;R – коэффициент несущей способности грунта, определяемый по таблицам в СНиП.

Высота ростверка свайного фундамента

Высота зависит от типа стройматериала, из которого будет возводиться дом. Под газобетон достаточно высоты 40 см, для силикатных блоков — 50 см, более тяжелых материалов — 60 см. Относительно ширины высота ростверка должна составлять 90-110%.

Если ростверк будет одновременно являться цоколем дома, то следует сделать его повыше — 50-60 см. Это необходимо для устройства продухов, которые располагаются на высоте 30-40 см от нулевой отметки.

Пример расчета ростверка для свайного фундамента: строится дом из газобетона с длиной несущих стен 100 м на плотных песках с использованием винтовых опор диаметром 108 мм. Масса дома составляет 55 т. Заглубление ростверка, учитывая массу строения, принимаем 0,2 м. Рассчитываем ширину: В = 55 т/100 м * 75. Ширина составляет 41 см (по другому расчету 10,8 см + 30 см = 40,8 см). Высота ростверка будет составлять 40 см, из которых 20 см будет заглублено под землю.

Этапы монтажа

Строительство свайного фундамента с ростверком начинается с погружения свай в землю. Обязательное условие при работе – точно определить уровень промерзания грунта. Опоры должны быть заглублены ниже этой отметки. Далее сваи связываются ростверками. По своей природе ростверковые соединения могут быть изготовлены из следующих материалов:

• бетон;
• металл;
• дерево.

Ростверки предохраняют от смещения грунта. Они противодействуют нестабильности конструкции при замерзании-оттаивании и обеспечивают жесткую сцепку конструкционных элементов здания. Сваи монтируются в точках, где предполагается самая большая нагрузка, их длина зависит от глубины промерзания почвы.

На практике для строительства малоэтажных домов применяются опоры от 1,5 до 3 м. Расстояние между соседними элементами составляет 1-1,5 м. Отверстия под опоры обязательно обсаживаются рубероидом или подобным ему материалом. Можно проводить обсадку асбестоцементными трубами.

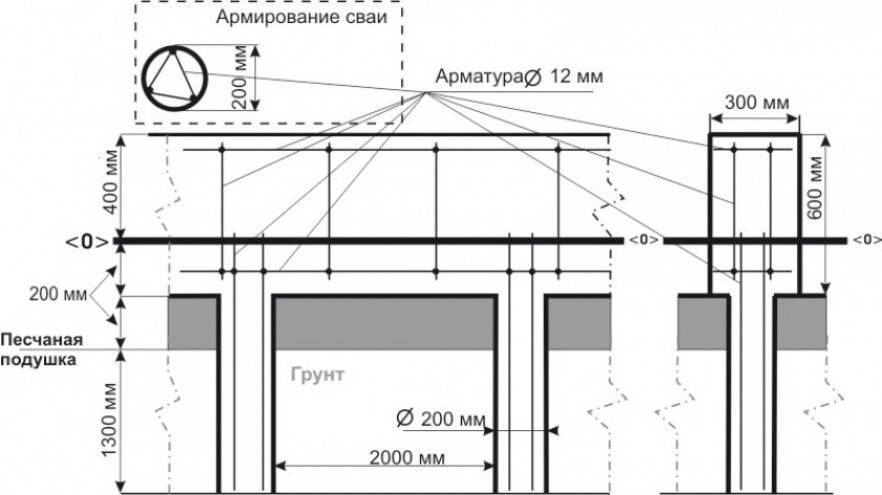

В отверстии вертикально закрепляют и надежно связывают 4 арматурных прута. Верхняя часть сваи обязательно должна находиться выше уровня земли. Арматурная нить, выходящая из свайной опоры, вяжется с арматурой ростверка. Проводится заливка отверстий бетонной смесью.

На протяжении недели бетон будет набирать прочность. По истечении 7 суток показатель достигнет 60 %. После этого можно приступать к работе по армированию ростверка. Процесс начинается с опалубки. В нее засыпается песок или укладывается пенополистирол. Тем самым ростверк будет поднят над землей (висеть на сваях).

Важный момент перед армированием – гидроизоляция верхней части свайных столбов. Этот этап нельзя пропустить ни в коем случае. Армирование проводится согласно общей схеме, разработанной под конкретное строительство. Это связано с тем, что положение опор и распределение нагрузок на ростверк отличается в разных местах конструкции. Подсыпку из-под ростверковой конструкции убирают после достижения бетоном половины марочной прочности (не ранее, чем через 7 суток).

С учетом того, что для каждого конкретного случая положение опор и распределение нагрузки в ростверке является разным, армирование осуществляется в индивидуальном порядке. Арматура, которая выпускается из свай, связывается с арматурой ростверка. Когда ростверк набирает более половины марочной прочности, подсыпка из-под него убирается. Ростверковая конструкция висит на сваях. Не допускается, чтобы ростверк опирался на грунт между сваями.

Плюсы и минусы свайно-ростверкового фундамента

Как и у каждой другой строительной конструкции, у свайно-ростверковой есть свои достоинства, недостатки и ограничения в применении.

Преимущества:

Краткосрочное строительство.

Предполагает минимальные затраты времени на создание фундамента при условии, что работу проводят опытные мастера со своей спецтехникой. Свайный фундамент для кирпичного дома (либо другого типа сооружения) обустраивается в кратчайшие сроки. Заказчик получает готовый объект под ключ.

Экономичность.

Предполагает использование небольшого количества бетона из-за того, что нет необходимости сооружения в земле подушки.

Энергоэффективность.

В холодное время года, когда грунт промерзает, площадь взаимодействия элементов свайно-ростверкового фундамента с замерзшей землей минимальна. Тем самым потери тепла здания также небольшие.

Наличие виброизолирующих свойств у конструкции.

Особенности соединения свай с ростверком обеспечивают надежную защиту конструкции от вибрации, связанной с близким расположением здания относительно крупных автобанов, железной дороги или метро. Свайный фундамент без ростверка в таких случаях менее эффективен.

Нужно отметить тот факт, что строительство свайно-ростверковой конструкции можно проводить практически в любое время года. Ограничение – нельзя проводить работы при температуре ниже -10 °C. Еще один плюс такого фундамента – доступность цены используемых материалов.

Недостатки и минусы:

Применение специальной техники.

Возвести фундамент данного типа самому невозможно. Технология предполагает обязательное использование спецтехники.

Наем бригады.

Своими руками обустроить такой вид фундамента практически невозможно.

Сложность возведения цокольных этажей.

Особенности и схемы расположения опор усложняют обустройство подвальных и цокольных помещений. Часто приходится заполнять пространство между сваями, что значительно увеличивает окончательную стоимость.

Низкая стойкость к опрокидыванию.

Как подготовиться к работе?

Закладка фундамента – ответственный процесс, поскольку от выбора материала и качества монтажа зависит надежность и долговечность проектной конструкции.

С чего начать?

Но, чтобы сэкономить, можно использовать справочную информацию и самостоятельно провести исследование грунта и глубины подземных источников на участке.

Что нужно знать перед проектированием?

Для расчетов железобетонного свайно-ленточного фундамента необходимо знать:

• тип грунта;

• степень пучения почвы;
• точку промерзания;
• залегание поземных источников;
• несущую способность грунта;
• перепады высот на участке;
• климатические условия для региона (количество осадков).

Перед расчетами фундамента необходимо подобрать количество свай. Как правило, опоры устанавливают по углам здания и в местах, где будут пересекаться простенки в доме по проекту.

Приблизительное расстояние между опорами 1,5–3 м. Площадь сечения свай выбирается экспериментальным путем, исходя из несущей способности грунта.

Для выбора параметров рекомендуется воспользоваться справочными данными:

Диаметр буронабивных свай, см	100	150	200	250	300
Площадь основания, см2	79	177	314	490	707
Тип грунта	Несущая способность
Песок крупной фракции	325	701	1350	2050	2350
Песок средней фракции	235	530	942	1472	2120
Мелкий песок, перенасыщенный влагой	197	530	748	1226	1775
Твердая глина	353	795	1413	2208	3180
Пластичная глина	197	353	628	980	1413
Крупнообломочные породы	432	1315	2168	3238	5650

Расчет опор и ростверка

Чтобы заложить надежный фундамент, необходимо провести ряд обязательных предварительных расчетов:

1. Определить суммарные нагрузки с учетом веса стен, перекрытий, кровли, снежного настила и т.п.

2. Найти необходимую опорную площадь, зная вес конструкции и коэффициент надежности. Формула для расчета: S опоры = (М * 1,4)/Н, где:
   • М – суммарная масса сооружения (из п.1),
3. Н – несущая способность грунта (справочная информация),
4. 1,4 – коэффициент надежности.
5. Рассчитать суммарную площадь сечения свай, учитывая их количество.
6. Сравнить результаты вычислений п. 2 и 3.

Если площадь сечения свай больше опорной площади, то выбранные параметры подходят, если меньше – необходимо увеличить площадь опор. Иногда целесообразно увеличить количество столбов (алгоритм расчета не поменяется).

Длину опор выбирают с учетом глубины промерзания грунта. Как правило, железобетонная конструкция должна упираться в твердый несущий слой. Для большинства российских регионов точка промерзания находится на глубине 1,5 м. К этому значению необходимо не забыть добавить высоту цоколя.

Ширина ростверка выбирается таким образом, чтобы это значение превосходило или было равным толщены цоколя или несущих стен.

Необходимые инструменты и материалы

Для строительства свайно-ростверкового фундамента понадобятся такие инструменты и материалы:

• ручной бур или электрическая установка для устройства шурфов;
• смесь для бетонного раствора: песок, щебень, цемент, вода;
• щебень средней фракции для устройства дренажной подушки под ростверк;
• бентонитовый раствор для обмазки стенок скважины;
• листы рубероида для гидроизоляции свай;
• листовой гидроизоляционный материал для ростверка;
• пенополиуретановый утеплитель;
• металлическая арматура для армирования верхней и нижней части фундамента;
• доски, брусья, гвозди и шурупы для изготовления опалубки;
• колышки, лески для разметки участка.

Буронабивной свайный фундамент своими руками

Представленная ниже пошаговая инструкция предусматривает самостоятельное возведение свайного фундамента в буронабивном исполнении с ростверком сверху. Это наиболее востребованный вариант среди частников, так как реализовать его несложно. Для работ нужны лишь трубы из асбестоцемента, бетонный раствор и стальная либо стеклопластиковая арматура.

Устройства выполняется в пять этапов:

1. Земляные работы.
2. Установка асбестоцементных труб и укладка в них арматуры.
3. Заливка бетона.
4. Устройство ростверка.
5. Закрытие цоколя.

Для изготовления буронабивных свай требуются асбестоцементные трубы диаметром 300–400 мм. Они послужат гарантией, что фундамент будет иметь хорошую несущую способность как по вертикали, так и в горизонтальной плоскости. И в отличие от стального варианта асбестоцемент не заржавеет в земле.

Скважины для опор проще всего сделать с помощью ручного бура с бензиновым либо электрическим двигателем. Глубина этих отверстий должна получиться в итоге на 30–40 см ниже точки промерзания грунта.

Свайные столбы располагаются по периметру строения и под несущими стенами внутри с шагом до двух метров. После выбуривания скважин на их дне насыпается песчаная подушка толщиной в 10–15 см. Затем сверху в качестве опоры под сваи заливается бетон еще на 25–30 см. И уже в этот не застывший раствор устанавливаются трубы из асбестоцемента. При этом они должны выступать над землей минимум на 30 см.

Чтобы трубы оставались строго в вертикальном положении, они обсыпаются песком, который повергается в процессе этого утрамбовке. Далее производится армирование опорных столбов. Для этого используется 3-4 прута из стали либо стеклопластика сечением 10–12 мм.

Армирующие стержни необходимо разместить по центру трубы на равном удалении друг от друга. Для упрощения монтажа их еще на земле можно связать поперечинами-распорками из проволоки. По высоте эти вертикальные пруты должны оказаться выше верхнего края трубы, выступая из последней на 15–20 см. После армирования эту несъемную опалубку остается лишь залить бетоном, следя чтобы внутри раствора не образовалось пустот.

Уже через 3–4 дня на получившиеся опоры можно монтировать ростверк из железобетона (с укладкой опалубки, армированием и заливкой бетонной смеси), стального швеллера либо бруса. В итоге между ним и землей должно оказаться просвет в 25–30 см. Укладывать ростверк непосредственно на грунт нельзя, его при пучении может попросту выдавить вверх и снести вместе с постройкой.

В завершении обустройства, лучше всего уже после возведения стен, опоры и ростверковую конструкцию следует закрыть с боков обшивкой. Здесь прекрасно подойдет профнастил для крыши или фасада либо декоративный кирпич. Только сначала надо уложить все коммуникации. Благо водопровод и канализация в доме на сваях проводятся между опор без дополнительных ухищрений и сверления бетона.

Назначение

Ростверк – конструкция, имеющая широкую сферу применения. Давайте рассмотрим, где и при каких обстоятельствах его используют.

1.Сооружение объекта осуществляется на грунтах:

• глинистых;
• торфяных;
• пучинистых;
• лессовидных;
• илистых;
• суглинистых.

2.Строительство дома выполняется на склонах или территории с витиеватым рельефом.

3.Создание конструкции осуществляется с применением каркасной технологии. Сваи или столбы будут подпирать объект снизу.

4.Сооружение строения производится на участке, где происходит промерзание почвы на глубину более 2 м.

5.Выполняется сооружение объекта с шириной основания более 2 м.

Как видите, ростверк – элемент универсальный.

Расчет свай и ростверка

Каким будет расстояние между сваями, показатель их несущей способности и глубина монтажа, зависит от предварительных расчетов. Если правильно определить количество опор и способ их расположения, можно сделать фундамент прочным и долговечным. Между сваями традиционно оставляют промежуток 1-1,5 м. Глубина погружения опор равна 1,5-2 м.

Особое внимание обращают на расчет ростверка. Именно он определяет надежность основания

Обычно высота этого элемента не превышает 25 см. Ширину определяют по ширине цоколя или толщине наружной стены. Минимальное значение – 40 см.

Отдельно следует выполнить расчет ленты на изгиб. Его производят по граням опоры в сечениях, наружным граням подлокотника. Для этого используется формула:

Для всех сечений рассчитывают суммарный изгибающий момент. При этом учитывают моменты от реакций свай и локальных нагрузок на свес ростверка.

Расчет основания на сваях следует доверить опытному инженеру-строителю. Его не получится сделать самостоятельно. Только после получения необходимых данных можно приступать к монтажу.

Работы перед строительством

Перед проведением работ по монтажу такого фундамента со сваями нужно обязательно подготовить все необходимые инструменты и материалы, чтобы в процессе строительства не возникало неприятных пауз.

Выбор свай и их расположение

Для такого фундамента нужно позаботиться о правильном выборе использующихся свай. В зависимости от материала сваи можно выбрать бетонные, металлические, деревянные или железобетонные. Также они могут быть висячими, то есть такими, которые переносят нагрузку от постройки на боковые поверхности. Существуют сваи в виде стоек, которые нагружают непосредственно грунт, который находится под ними.

Обычно при строительстве свайного фундамента используются набивной вид свай, которые укладываются в подготовленные для них отверстия непосредственно на месте монтажа фундамента. Также можно выполнять заливку так называемых инъекционных свай, которые делаются при помощи заливки бетона в отверстие с арматурой посередине. Отлично подойдет и использование набивных свай, которые просто забиваются в необходимое место специальной строительной техникой.

Сваи могут иметь разное сечение: квадратное или треугольное, а также круглое в полом или заполненном исполнении.В этом типе фундамента существует пять способов разложения свай в грунте:

• Одиночный – расположение свай относительно опоры каждая под своей. В некоторых случаях сваи устанавливают наклонно, это обусловлено особенностями рельефа.
• Ленточный – расположение свай по всему периметру строения.
• Полосами – используется для массивных зданий в несколько этажей. Это установка свай в несколько рядов.
• В виде кустов – сваи находятся там, где предполагается большая нагрузка и под несущими стенами. Также такой способ расположения свай используется при строительстве навесов в местах, где располагаются колонны, удерживающие кровлю.
• Полем – расположение свай в шахматном порядке под всем ростверком, который отличается большими размерами.

Для того чтобы правильно рассчитать количество и расположение свай для строительства дома нужно учесть определенные правила. В первую очередь обязательно должен быть подробный план здания, в соответствии с которым будет производиться расчет. Сваи обязательно должны быть в углах, а также в тех местах, где пересекаются простенки. Если между ними расстояние, которое больше трех метров, то обязательна установка промежуточных свай. Вообще самым оптимальным расстоянием между сваями считается 2 – 3 метра. С этим этапом проблем возникнуть не должно, а вот с расчетом площади сваи нужно будет подумать.

Для создания надежной обвязки дома свайным фундаментом , необходимо произвести определенные расчеты. При этом обязательно должны учитываться следующие показатели:

• Масса самого дома и его внутренних составляющих.
• Опорная площадь, которая необходима. Она рассчитывается относительно веса и коэффициента надежности.
• Площадь сечения свай. Для этого их количество умножается на площадь, которая выбрана. Полученный результат будет общей площадью свай.
• Если общая площадь свай, полученная в предыдущем пункте, будет больше, чем та, которая необходима, ее расчет производился в пункте 2, то все параметры верны, и они подходят для этого сооружения.
• Если общая площадь получается меньше, то необходимо увеличить сечение и пересчитать. Таким образом, находим нужное число.

Возникают такие ситуации, когда проще увеличить количество свай, а не их сечение. При этом метод, по которому производился расчет, не изменяется. Площадь опоры, которая нужна для создания надежного фундамента, рассчитать можно по следующей формуле:Площадь опоры равна массе дома умноженной на 1,4 и разделенной на несущую способность грунта. Показатель несущей способности грунта нужно взять из представленной таблицы:

Использование коэффициента, равного 1,4, объясняется тем, что неизвестно какой именно грунт находится под каждой сваей, поэтому лучше перестраховаться и взять чуть больше.

Устройство свайного фундамента с монолитным ростверком

Обычно сваи размещают строго вертикально. Могут быть варианты наклонного их расположения. Но это сложный процесс и он требуется, если почва долгое время находилась под воздействием осадков, что вызвало движение грунтов.

Материалы для изготовления свай

Винтовой свайный фундамент

1. Дерево. Они будут представлять собой очищенные ровные столбы диаметром до 34 сантиметров. Длина таких свай, как правило, не более 8.5 метров. Изготавливаются из твердых хвойных пород дерева. Считаются самыми дешевыми, но используются редко. Ведь древесина подвержена процессу гниения, даже если использовать специальные средства по обработке дерева.
2. Сталь. Казалось бы, что стальные сваи должны быть прочным и надежными. Но их использование для загородного частного строительства имеет ряд минусов. Во-первых, нужно специальное крановое оборудование, если диаметр стальной сваи будет больше десяти сантиметров, а ее длина – более трех метров. Во-вторых, металл требует не менее щепетильной обработки, чем дерево, так как возможно возникновение коррозии.
3. Железобетон. Наиболее удобный материал. Сваи можно изготавливать прямо на месте строительства (при условии наличия необходимой техники). Срок службы свай из железобетона составляет более ста лет.

Металлический ростверк для фундамента

Металлический ростверк надежен и подходит для массивных домов. Свайно-ростверковый фундамент с металлическими элементами выполняется преимущественно на винтовых опорах, но его можно соединять и с буронабивными, забивными сваями при помощи припусков арматуры. Металлический ростверк делается из двутавра, швеллера или квадратного профиля. По стоимости и простоте использования лучше всего подходит швеллер.

Размер швеллера зависит от диаметра свай:

• швеллер 12, 14 и 16 используется для опор 108 мм, при этом, чем тяжелее строение, тем больше должна быть металлоконструкция;
• швеллер 16, 18 и 20 используется для опор 108 и 133 мм.

Для 2-х этажного коттеджа оптимальный вариант — швеллер 20, для одноэтажного — 16 или 20, для хозпостройки или бани — 14, 16. Металлический ростверк относительно земли может располагаться выше, быть мелко- или глубоко заглубленным. При устройстве заглубленного свайно-ростверковогофундамент металлоконструкции необходимо обрабатывать антикоррозийным составом или покупать оцинкованные изделия. Ростверк связывается с оголовками винтовых свай или выпускной арматурой бетонных опор посредством сварки, образуя узел обвязки. Сварные швы обрабатываются грунтовкой.

Главное преимущество металлического ростверка — прочность, конструкция образует жесткую и надежную связку. Среди недостатков можно отметить трудоемкость, необходимость сварных работ, подверженность коррозии.

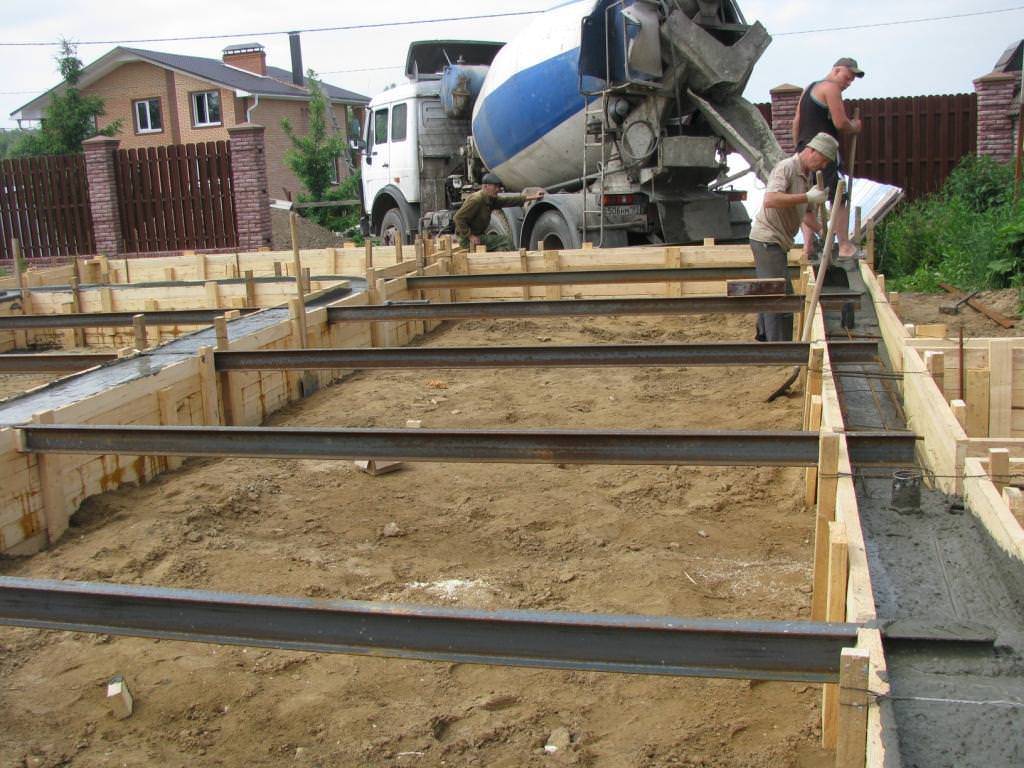

Установка опалубки

К этому времени на участке должны быть установлены сваи

Неважно какими они будут – выложенными из кирпича или залитыми из бетона

Для формирования опалубки подойдут обрезные доски толщиной от 2,5 см, ДСП, ОСБ, фанера и любой подобный материал.

Как только весь объем материала подготовлен, можно приступать к собиранию опалубки

При этом важно знать, что высота ростверка должна быть минимум 30 см, а ширина у основания ленты на 10 см больше чем ширина сваи

По форме ростверк делают в виде прямоугольника или в виде перевернутой трапеции. Так же его можно сделать ступенчатым, при этом верх должен быть немного шире.

Рассмотрим поэтапно один из наиболее популярных вариантов устройства опалубки.

1.Первое что нужно сделать, это разметить края будущей опалубки и по этой линии через каждые 50-90 см забить деревянные бруски сечением 5х5 см. Бруски должны располагаться строго вертикально.

2.Вбитые в землю бруски необходимо надежно соединить в верхней части при помощи таких же брусков. Можно использовать для этого проволоку.

Далее, при помощи саморезов прикручивается нижняя планка. Для этого подойдут доски толщиной 3-4 см. На этих планках будет лежать нижняя часть всей опалубки.

После чего  доски ставятся вертикально. Для того чтобы они надежно держались, их приколачивают к вертикально стоящим брускам, которые вбивали на первом этапе.

На этом сборка каркаса опалубки завершается.

Если вы не уверены в надежности конструкции, то можно добавить дополнительные ребра жесткости и различные упоры.
