Свет в гараже: какое освещение выбрать, порядок монтажа схемы освещения

Электрическая проводка

Электропроводку желательно сделать скрытой, но это возможно лишь на этапе строительства, точнее, перед оштукатуриванием стен. Проводку нужно прокладывать параллельно потолку.

Инструкция по прокладке электрической проводки

Если было принято решение сделать все своими руками, то нужно четко следовать приведенной ниже инструкции.

Шаг 1. Сначала составляется схема электроснабжения, в которой указываются точные места размещения каждого из светильников.

План

Шаг 2. Затем следует покупка распределительных боксов, ламп, переключателей и розеток.

Шаг 3. Просчитывается длина кабеля (его размеры – 1,5х3 мм). Помните:

если кабель прокладывается в открытую, то используется марка BВГ нг LS;
если кабель будет проходить по пластиковым трубам, то BВГ нг.

Шаг 4. После покупки устанавливаются все электроприборы согласно составленному ранее плану.

Шаг 5. Далее прокладывается кабель, подсоединяется к электрощитку и всем электроприборам в гараже.

Прокладка кабеля

Шаг 6. Распаиваются распределительные боксы.

Шаг 7. Приборы включаются, проводится пробный запуск системы.

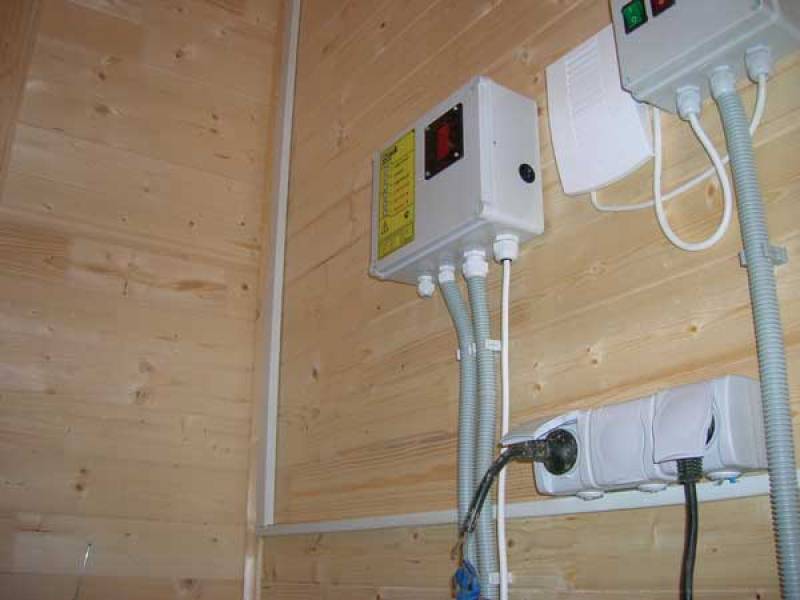

Электропроводка в гараже

В итоге отметим, что обустроить освещения в гараже намного проще, чем в квартире. Это можно сделать своими руками, не прибегая к помощи профессиональных электриков (хотя, конечно, будет лучше, если они этим займутся). Главное – всегда соблюдать меры электробезопасности!

Данные светильников с диодами

Светильники нового исполнения обладают разными показателями, видами исполнения и подключения. Основные технологические данные таковы:

Мощность номинального плана. Каждый диод может обладать рабочими показателями в 1 — 24 Vt, а это соответственно будет равно 20 — 150 Vt обыкновенной спиралевидной лампе.
Способ подсоединения. Светильники производятся под различающиеся классы напряжения, если необходимо узнать на какое изначальное напряжения применяется данный светильник нужно ознакомиться с данными, написанными на его упаковке.

В случае того если вы производите реконструкцию старого освещения в своем гараже и у вас основное напряжение равно 220 V, то тогда приобретаются диоды только с требуемым показателем. Если вы только проектируете схему проводки в помещении, то желательно будет выполнить проводку под 12 V с применением понижающего трансформатора 220/12 V. Этот вариант будет гарантировать высокую степень безопасности вашего гаража и в случае надобности данную систему можно будет запитать от аккумулятора.

В статье были рассмотрены варианты использования разных световых приборов в гараже и подробно расписаны обладающие явными плюсами диодные светильники. Несмотря на все эти значения окончательный выбор и ответ на вопрос, какие светильники лучше, целиком и безальтернативно ваш. А знаете как правильно обогрть гараж зимой?

Типы освещения гаражного помещения

Зоны освещения в гараже

В гараже, как и в других помещениях, используется несколько типов освещения по расположению осветительных приборов — общее и зональное, а также стационарное и мобильное (переносное). Лучшим вариантом организации системы освещения будет комбинированный вариант, то есть правильное использование и размещение разных светильников в различных областях гаража.

Общее освещение. В эту категорию можно включить приборы, расположенные на потолочной поверхности или же встроенные в нее, а также закрепленные на стенах. Светильники, входящие в эту группу, дают основной световой поток. В качестве общего освещения могут быть использованы привычные лампы накаливания или люминесцентные элементы, заключенные в защитные плафоны. Кроме них, для этой цели подойдут и экономные светодиодные лампы, которые могут быть встроены в потолочную поверхность или же установлены в настенных светильниках.
Зональное или локальное освещение — это расположение приборов, световой поток от которых будет направлен на конкретную область.

Освещение рабочего стола в гараже.

Например, к этой категории относится подсветка рабочего стола, стендов или полок для размещения на них инструментов, освещение в смотровой яме.

— Для зонального освещения хорошо подойдут светодиодные приборы, которые могут давать теплый желтый или холодный белый свет.

— Для подсветки стола лучше выбирать белый, установив светильники над столом таким образом, чтобы световой поток падал на столешницу.

Стационарное освещение состоит из приборов, постоянно закрепленных в конкретном месте. Сюда можно отнести источники света как общего, так и зонального размещения.

Гаражный светодиодный прожектор.

Переносные осветительные приборы. В эту категорию входят светильники, которые при необходимости можно переставлять в требуемую область помещения — это настольные лампы и прожекторы. Они особо необходимы в условиях гаража, например, для освещения различных участков автомобиля при его ремонте.

Чтобы добиться эффективности в освещении гаража, рекомендуется сделать его многоуровневым:

Верхний первый уровень — это потолок.
Вторая линия размещения — высота от пола 1800 мм.
Третий рабочий уровень — примерно 750 мм от пола.
Четвертая линия размещения приборов освещения — 400 мм от поверхности пола.

Свет в смотровой яме

Организация освещения в смотровой яме имеет свои особенности с учетом существующих условий. Критерии, которые должны быть соблюдены при разработке и монтаже осветительной системы этой области гаража, выглядят следующим образом:

Освещение смотровой ямы требует особого подхода

Система освещения смотровой ямы в целях обеспечения безопасности должна обустраиваться с применением приборов пониженного напряжения питания. То есть потребуется трансформатор, который обычно размещается в общем распределительном щите или для него выделяется отдельный модуль. Для этой области гаража могут быть использованы светодиодные лампы на 12 В или лампы накаливания в 36 В.
Широко применяются переносные осветительные приборы, работающие от аккумулятора автомобиля, отличающиеся безопасностью эксплуатации. В качестве мобильного светильника может быть использован один из прожекторов, налобные фонарики и т.п.
Все светильники должны быть оснащены защитными плафонами.
В смотровой яме запрещено устанавливать розетки и выключатели — они должны быть вынесены на гаражные стены или располагаться в щитке. Данный запрет обосновывается тем, что, жидкость, случайно пролитая в гараже, может попасть в эти приборы, если они располагаются ниже уровня пола, а это приведет к короткому замыканию.
Проводка электрического кабеля от щитка в яму должна быть скрыта и проходить через специальный кабель-канал, обеспечивающий ей защиту от влаги и случайных повреждений.
Для светильников, монтируемых на стенах ямы, обустраиваются ниши, выполняющие сразу две функции — защитную от механических воздействий и отражающую свет. Чтобы ниша усиливала яркость лампы, ее стенки рекомендуется окрасить в белый цвет.
Ниши в стенах обустраиваются примерно на уровне плеча или же чуть ниже этого уровня.
Светильники, установленные в условиях ямы, должны быть оснащены заземлением.

Схема электропроводки в гараже

Общая разводка проводов разделяется по группам освещения и розеток. При необходимости устроить силовую розетку, кабель к ней подводится отдельно, от отдельно же автомата.

Ниже предложено несколько схем прокладки проводов по стене (стенам).

Основные правила установки электроприборов:

распределительный щит ставится как можно ближе к выходу. Оптимальный вариант – на стене сразу возле ворот или, при наличии места, на той же стене, в которую вмонтированы ворота. В отсутствие людей щит должен быть обесточен;
желательно разделять группы освещения и розеток, включая или выключая их многоклавишным выключателем или использовать несколько одноклавишных (по одному на каждую группу). На силовую розетку следует установить отдельный выключатель;
поскольку гараж – зона с повышенным риском возгорания, лучше монтировать провода в специальные огнезащитные короба;
обязателен монтаж заземления;
достаточность освещения в каждой рабочей зоне проверяется расчетом.

Норма освещенности для гаража (номинальная интенсивность освещенности) выбирается в зависимости от характера проводимых работ.

Организация освещения без электропитания

Создание системы автономного освещения при отсутствии подключения к линии 220В возможно несколькими основными способами:

При помощи генератора, который может быть установлен отдельно в гараже с возможностью отвода выхлопных газов и с обустройством системы вентиляции.

Посредством установки аккумулятора. Этот вариант более эффективен при условии, что электроэнергия потребляется в основном на освещение и не требуется значительных его затрат. Недостатком такого подхода является необходимость постоянной подзарядки. Поэтому вместе с аккумуляторами рекомендуется использовать светодиодные источники света, в частности светодиодную ленту.

Установка стационарных фотоэлектрических панелей или приобретение переносных моделей. Ограничивающими моментами в этом случае являются высокая стоимость самих панелей и дополнительного оборудования, а также риск его порчи или кражи. Такой вариант целесообразно использовать в том случае, если гараж находится под круглосуточной охраной или является частью единого домовладения.

Как устроены светильники на диодах

Источник света такого светильника – лампа, состоящая из диодов. Они собраны в цепь, которая подключается к схеме управления через блок питания.

При работе, хотя и незначительно, но выделяется тепло, поэтому конструкция предусматривает радиатор для его отведения. Он обеспечивает стабильную, долгую эксплуатацию диодов и светильника.

Освещение гаража светодиодами предполагает использование отдельных ламп или лент из диодов.

Для гаража больше подходят потолочные конструкции, поскольку они лучше освещают все пространство. Настенными освещаются места работы, требующей визуальной нагрузки (стол, верстак). Качественную подсветку для смотровой ямы можно создать с помощью мобильного источника на светодиодах.

Плюсы

Их несколько, в том числе особо важные для изолированного пространства гаража. Достоинства светодиодных устройств:

Энергопотребление, а с ним и расходы на освещение, уменьшаются в разы: вдесятеро по сравнению с лампой накаливания и втрое – люминесцентной.
Загораются сразу, впоследствии не мерцают.
Излучаемый светодиодной лампой свет живой, насыщенный.
Вечный, в сравнении с другими моделями, срок эксплуатации – порядка 70-90 тысяч часов (почти 10 лет беспрерывной работы) качественного освещения.
Экологически безопасны: без ртути, других ядовитых веществ.
Не перегорают при частом включении-выключении.
Пригодны к использованию в условиях холода или жары.
Просты в установке: потолочная лампа монтируется за считанные минуты.
Пожаробезопасны, поскольку диоды почти не нагреваются при работе.
Для защиты от скачков напряжения, перегрузок в сети или короткого замыкания комплектуются специальными драйверами.

Таким образом, светодиодное освещение гаража самое лучшее и безопасное. Затраты на покупку его источников и обустройство немалые, но окупаются быстро, сохраняя нервы хозяев.

Минусы

При многочисленных достоинствах таких светильников у них есть маленькие недостатки, которые желательно учитывать при монтаже:

поток света менее яркий (по сравнению, например, с лампами накаливания), узконаправленный, поэтому точки освещения устанавливаются «гуще», их нужно больше на ту же площадь, чем обычных;
во влажных помещениях применяются лишь переносные модели, работающие от низковольтного напряжения.

Относительным недостатком является высокая цена. Однако она компенсируется крайне низким энергопотреблением и большим сроком службы.

Генератор

Наконец-то я перешел к адекватным способом организации автономного освещения. Обычно автомобилисты покупают недорогие генераторы мощностью до 1 кВт, работающие на дизеле или бензине.

Можно выделить несколько преимуществ:

небольшая цена простых моделей;
простота эксплуатации;
хорошие характеристики;
питание разных энергопотребителей;
возможность подключения электроинструментов;
эффективный расход топлива;
автономность;
универсальность;
мобильность.

Но при этом придется терпеть шум, тарахтение, выхлопные газы. Плюс зимой часто проблематично запустить генератор.

Ворчливые соседи могут выражать недовольство постоянным шумом. Очевидные преимущества частично перекрываются недостатками. Но все же вариант один из лучших.

Типы ламп для гаража

Есть несколько основных типов, которые являются самыми популярными и эффективными. Всего их четыре. И мы рассмотрим каждый:

лампы накаливания;
люминесцентные лампы;
галогенные лампы;
светодиодные лампы и ленты.

Лампы накаливания

Самый первый вариант является наиболее распространенным, благодаря самой легкой установке. В этом не возникнет никаких проблем. Также он может похвастаться очень простым использованием. Ну и самая важная характеристика, на которую смотрят большинство потенциальных покупателей этой вариации освещения — цена. Она значительно ниже в сравнении с другими вариантами.

Среди минусов можно выделить очень маленький срок эксплуатации. Такое освещение будет «тянуть» очень много электроэнергии, а также неравномерно излучать свет. Выделение люменов на ватт колеблется в радиусе от 7 до 17. Такие лампочки очень быстро выходят из строя, могут легко сломаться. Специалисты не рекомендуют устанавливать этот вариант, но, тем не менее, он является самым популярным по статистике социальных опросов среди владельцев гаражей. Причина — дешевизна и распространенность, их можно приобрести на любом рынке.

Люминесцентные лампы

Освещение гаража люминесцентными лампами является самым функциональным. Конструкция таких светильников состоит из стеклянной трубки, которая заполнена люминофором, инертным газом и ртутным паром. Приблизительно количество излучения люменов на ватт около 45, что значительно превосходит обычные лампы. Высокий уровень энергоэффективности значительно повышает ваш трудовой уровень.

Но и этот вариант имеет свои недостатки, например, слабую стойкость к низким температурам. Без отопления гараж моментально остывает, если температура опустится ниже пяти градусов, лампы могут не загореться. Также стоит остерегаться скачков напряжения, излучаемый свет может стать очень тусклым. Чтобы избежать этой неприятности, нужно пользоваться стабилизаторами.

Несмотря на производительность и эргономичность такого вида ламп, они имеют внутри себя ртутные испарения. Если она разобьется, то они попадут в воздух, а значит, отравят и хозяина помещения.

Галогенные лампы

Обладают очень высокой степенью нагревания, поэтому ломаются редко. Стекло сделано из кварца, внутри лампы смесь брома и йода. Также не стоит забывать о производимом свете, который очень яркий и имеет не желтый цвет, как у обычных ламп накаливания, а белый. Даже один галогенный источник света может осветить почти все помещение. Приблизительный срок работы такой лампочки — 4000 часов.

Показатель отличный, но есть варианты, которые отличаются большей самоотдачей. Снова все упирается в цену, ведь галогенные лампы не стоят дорого, да и найти их можно практически везде. Обычно галогенные лампы используют для точечного освещения рабочей зоны. Для этого есть две разновидности — капсульная и линейная. Они работают при небольшом напряжении, приблизительно равном 12 вольт.

Отличным вариантов освещения может стать смотровая яма для автомобиля или погреб. Также различные рабочие зоны в гараже. Среди недостатков можно выделить слишком большое нагревание, лучше их не трогать руками. Галогенные лампы не переносят грязи и пыли, достаточно нежны в использовании и требуют правильной эксплуатации. В противном случае, они не прослужат вам и половины предназначенного срока. Лучшим вариантом для избавления от подобных неприятностей будет покупка специального плафона, который защитит вас от ожогов, а лампу — от пыли и грязи.

Светодиодные лампы

Светодиодные лампы — самый эффективный и выгодный вариант. Такое освещение влетит вам в копейку, но в итоге окупится. Такая разновидность ламп является современным и лучшим способом осветить любое помещение. Она не имеет в себе никаких опасных спряжений химикатов, не перегревается, не склонна к перепадам и постоянным поломкам. Свет, который производят такие лампы, — белый, поэтому не раздражает человеческий глаз. Такие лампы практически никогда не моргают, могут работать даже при низких температурах. Срок эксплуатации — около 50 000 часов, то есть приблизительно шесть лет.

Удивительные показатели и огромное количество преимуществ перекрываются одним единственным минусом — стоимость. Но лучше потратиться один раз, нежели менять освещение каждые пару месяцев. Также стоит упомянуть о том, что светодиоды не боятся влаги и ударов. Их достаточно сложно разбить или вывести из строя.

Как рассчитать освещение в гараже светодиодными лампами?

Каждый гараж нуждается в освещении, это не зависит от периодичности его использования. Освещение должно быть качественным и безопасным. На сегодняшний день на рынке представлен широкий выбор ассортимент осветительных приборов.

Существует множество вариантов организовать освещение в вашем гараже. Но следует учитывать, что для гаражного помещения установлены свои стандарты, заметно отличающиеся от, например, норм жилого или индустриального помещения.

Одно из достаточно популярных (но дорогих) решений – светодиодное освещение. Свою популярность данный вариант завоевал благодаря целому ряду преимуществ.

Светодиоды чрезвычайно долговечны, срок службы некоторых составляет 70-80 тысяч часов.

Светильники данного типа не нагреваются при использовании, а значит отвечают высоким требованиям пожарной безопасности.

Это особенно важно для гаражных помещений, так как в них зачастую хранятся горюче-смазочные вещества. Светодиодные лампы для гаража рассчитаны на множество циклов включения/выключения. Они экологичны – в составе нет ртути

Помимо этого, светодиоды устойчивы к холоду и жаре

Они экологичны – в составе нет ртути. Помимо этого, светодиоды устойчивы к холоду и жаре

Светодиодные лампы для гаража рассчитаны на множество циклов включения/выключения. Они экологичны – в составе нет ртути. Помимо этого, светодиоды устойчивы к холоду и жаре.

Для расчёта освещения можно использовать стандартное уравнение, которое применяют для ламп накаливания. Уравнение имеет вид:

О = М х П/к, где

М – мощность осветительного прибора (на метр квадратный);

П – площадь гаражного помещения;

к – количество ламп/приборов;

О – освещенность, результат расчётов.

Но вычислить мощность можно несколько проще, для этого необходимо воспользоваться одним правилом. Согласно ему на один квадратный метр гаражного помещения должно приходиться 20 Ватт мощности. Приведем пример:

Есть гараж с площадью 30 квадратных метров (6х5 метра). Площадь необходимо умножить на 20 Ватт, получаем 600 Ватт. Это значение является нормой для гаражного помещения с размерами 6×5 метров.

После расчётов предстоит сделать выбор – осветительные приборы какой мощности следует применить для создания освещения. Допустим, были куплены 60-Ваттные лампы, тогда для всего гаража вам понадобится 10 светильников (600/60).

Но есть важный нюанс – соответствие мощности светодиодных ламп и обычных ламп накаливания.

Светодиодные могут обладать куда меньшей мощностью, но обладать хорошим световым потоком.

Например, 20-Ваттной лампе накаливания соответствует светодиодный аналог с мощностью всего в 2-3 Ватта. Они дают одинаковый световой поток.

Для примера с 60-Ваттным – лампочками подходят светодиоды мощностью 8-10 Ватт. Таким образом, для создания освещения в гаражном помещении площадью 30 квадратных метров вам понадобятся 10 светодиодных ламп мощностью 8-10 Ватт.

При расчётах также следует учитывать высоту гаража. В приведенном примере высота не превышает 2,5 метра. Для гаражей с высотой от трёх и более метров результат нужно умножать на полтора, так как световой поток теряет свою силу.

При создании светодиодного освещения в гараже необходимо придерживаться следующих правил:

Использовать две системы освещения – общую и локальную. Общая будет отвечать за всё помещение. Локальное применяют для мест, где требуется дополнительный свет. К таким относят смотровую яму или верстак;
Равномерность – осветительные приборы следует размещать равномерно;
Модульный принцип – лучше создать зоны, у каждой из которых есть свой выключатель;
Энергосбережение – энергосберегающие лампы стоят дороже, но со временем действительно окупают себя.
