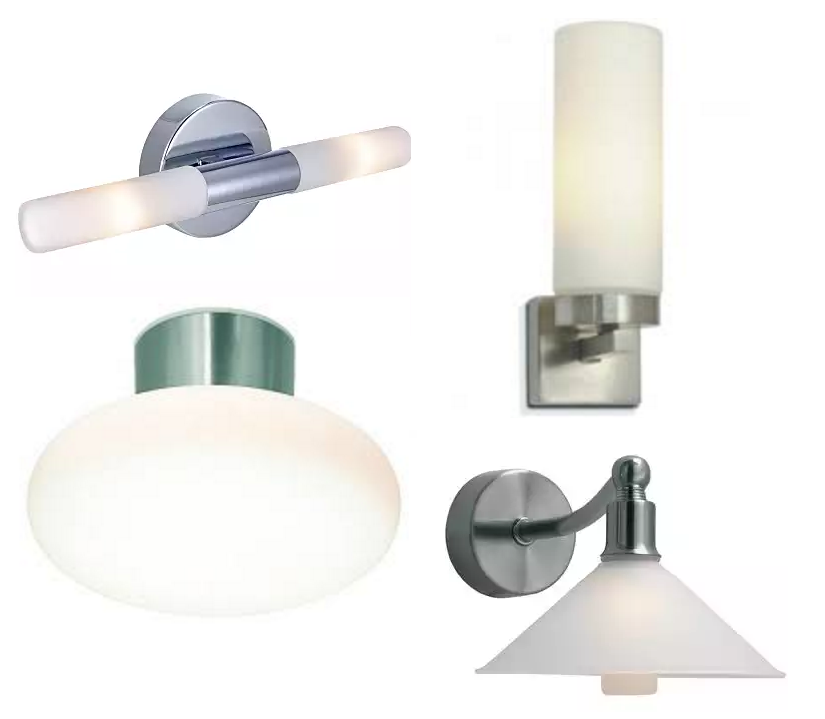

Влагозащищенные светильники – что это?
Все электроприборы различаются по классу защищенности, и осветительные – не исключение. Каждый из них имеет свой уровень защиты, обуславливающий область его применения. Так, существуют водонепроницаемые светильники, которые разрешается устанавливать в метре от открытого водоема. Бывают пылевлагозащищенные модели, разработанные для применения в местах, где возможен контакт осветительного прибора с водой. Для помещений с высоким уровнем влажности (бассейнов, душевых, прачечных, подвалов и т.д.) были разработаны влагозащищенные светильники.
Эти приборы отличаются максимально закрытым корпусом, предотвращающим попадание влаги к электрическим частям. Конструкция таких светильников может быть различной – существуют и настенные, и потолочные, и встраиваемые модели, и даже бра. Но все они требуют для работы подключения специального понижающего трансформатора (как правило, он идет в комплекте с прибором). И, вне зависимости от разновидности, светильники влагозащищенные для ванной комнаты отличаются большим сроком службы и повышенным уровнем безопасности.
Конструкция корпуса помогает не только защитить окружающих от случайного поражения электрическим током. Она защищает и сам прибор – его внутренности меньше подвергаются коррозии и прочим пагубным последствиям воздействиям воды и водяного пара
Это особенно важно, если вы выбираете настенный прибор – он наиболее подвержен действию конденсата. Впрочем, и точечные потолочные модели, расположенные над самой ванной или душевой кабиной, также требуют хорошей защиты от влаги
Мощность и яркость ламп
Основные рекомендации по подбору мощности светильников для стандартной комнаты выглядят следующим образом. На ванную до 5-7м2 общая мощность всех лампочек должна быть:
150-200Вт для простых ламп накаливания
до 30Вт для светодиодных
Рекомендуемая световая температура 2700К-3500К, что
соответствует теплому мягкому белому свету. Это что касается общего света с
потолка.
В районе зеркала, где будут проводиться гигиенические
процедуры, желательно применить лампочки не менее 4000К.
На выбор температуры напрямую влияет расцветка стен. Если
они у вас выложены из голубой плитки, то обычные лампочки накаливания с
температурой 2700К изменят их колористику в сторону зеленого оттенка.
Поэтому для санузлов в синих тонах, лучше покупать лампы с белым естественным или холодноватым светом. Иначе светильники с теплой температурой будут существенным образом портить задуманный дизайн.
Что касается светового потока, то рекомендуемая норма по СанПиН для санузлов – 50 Люкс на 1м2. Для ванной от 5 до 7м2 это значение должно быть минимум 350Лк.
Однако с учетом того, что многие лампочки зачастую не
отвечают своим заявленным паспортным данным, да и света как правило, много не
бывает, для ванной в своей квартире придерживайтесь стандарта освещенности
жилой комнаты – 150лк на 1м2.
Одно дело, когда вы как подрядчик строите какое-то
общественное здание, где нужно соблюсти минимальные требования, и совсем
другое, когда речь идет о себе любимом.
Степени защиты от воды IP для светильника в ванной
Все светильники в ванной должны быть влагозащищенными с
рекомендуемой степенью защиты IP44.
Максимальный показатель для ванной комнаты – IP67.
Еще большее значение IP68 используется для бассейнов и джакузи, при полном погружении светильника в воду.
Для вашей комнаты такая защита будет излишней.
Куда ставить тот или иной светильник зависит от зоны безопасности. Всего их в ванной три.
В мокрой зоне (сама ванная, душевая кабина), допустима установка моделей IP67. Непосредственно возле ванной – IP65.
Во второй зоне (от 30 до 60см в сторону от мокрой) – IP44. При этом напряжение питания подобных светильников желательно выбрать не 220В, а 12-24V.
Третья зона – все что дальше 60см, допустимо IP24.
Однако и здесь рекомендуется выбирать модели со степенью защиты не менее IP44.
При подсветке светодиодной лентой, она также должна быть влагозащищённой с индексом IP-68.
Ни в коем случае нельзя размещать открытые светильники
прямо над ванной. Данное помещение это зона с резкими перепадами температур и
высокой влажностью.
Даже постоянно работающие полотенцесушители не всегда спасают ситуацию.
Обычные розетки здесь также запрещены по технике безопасности. А их установка сопровождается рядом сложностей и заморочек.
При монтаже светильников особое внимание обращайте не
только на герметичность плафона и корпуса, но и на целостность уплотняющей заглушки,
через которую кабель питания подходит к клеммам
Зачастую влажность проникает во внутрь и портит источник света именно отсюда, а не посредством наружных брызг или капель.
Советы по выбору светильника
Чтобы выбрать подходящий светильник для санузла, рекомендуется придерживаться ряда правил:
- Степень защищенность прибора — от IP55 или больше.
- По возможности использовать точечное освещение. Тем самым уменьшается расход электроэнергии, а световой поток становится более акцентированным.
- Если точечные светильники установить по каким-то причинам не получается, рекомендуется поставить лампочки направленного освещения. Они позволяют создать качественную подсветку на заданных участках (например, можно установить светильник над зеркалом, чтобы он освещал только участок возле умывальника).
- Лучший вариант лампы — 12-вольтное изделие. Оно не несет угрозы жизни и здоровью человека. Однако в таком случае придется покупать понижающий трансформатор.
- Если отсутствует возможность провести провода, рекомендуется использовать беспроводные светильники. Они питаются от батареек и так же безопасны, как и 12-вольтные. Беспроводное устройство обычно задействуют как выносной источник света.
При желании можно сэкономить и подключить светильник своими руками. При этом не стоит увлекаться дешевизной изделий некоторых производителей. Лучше предпочесть товар более дорогой, но от европейской — давно и хорошо зарекомендовавшей себя компании. Китайские чаще всего не отвечают требованиям, предъявляемым к качественной продукции. Такие изделия бывают небезопасными, что недопустимо, когда речь идет об осветительном оборудовании для ванной комнаты.
Устанавливаем светильники. Пошаговый алгоритм
В первую очередь, определим важные моменты. Необходимо учитывать отличительные черты электропроводки.
- Желательно использовать только низкое напряжение – 12 В.
- Соединений проводов с высоким напряжением должно быть минимальное количество.
- Распределительную коробку устанавливают вне ванной.
Примерная схема установки точечного светильника с трансформатором
Теперь пришло время ознакомиться с инструкцией установки светильников.
Шаг 1. В первую очередь, осуществляется монтаж «гирлянды» из электрической проводки, к которой вы потом и будете подключать непосредственно влагозащищенные осветительные приборы.
Схема подключения встраиваемого светильника
После прокладки всех проводов монтируется подвесной потолок. Далее аккуратно вырезаются в нем отверстия, соответствующие диаметру светильников и аккуратно выводятся провода, которые подключаются на клеммы светильника.
Конструкция встраиваемого светильника
Шаг 2. На первом шаге установки самого точечного светильника необходимо сделать в потолочном покрытии соответствующие отверстия. Их вырезают с использованием особой пилы кольцевого типа, имеющей алмазное напыление или медный зуб. Коронку устанавливают на шуруповерт, дрель. Выполнив разметку, можно выпиливать отверстие для светильника.
Отмечается расположение светильника
Коронки для дрели или шуруповерта
Проделывается отверстие
Шаг 3
Крайне важно подобрать диаметр коронки точно, в противном случае отверстие не подойдет потом для светильника. Продают коронки комплектами. Подходящая коронка должна по размеру соответствовать диаметру осветительного прибора
Подходящая коронка должна по размеру соответствовать диаметру осветительного прибора.
Отключаем электричество в месте установки. Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «Выкл.», обычно это положение, при котором рычаг направлен вниз.
Шаг 4. Потом заложенный провод вынимается из отверстия для дальнейшего подключения точечного светильника.
Достаются питающие провода
Шаг 5. У точечных светильников нет привычных патронов. Там просто имеется двойной клеммный разъем. Обычно его поставляют в комплекте со светильником. Такой разъем представляет собой два провода, которые соединяются с нулем и фазой электропроводки
Крайне важно сделать надежную изоляцию. Желательно использовать клеммы или пропаять места соединения проводов. Провода закрепляются в клеммной колодке
Провода закрепляются в клеммной колодке
Питающие провода крепятся к клеммной колодке
Шаг 6. Если вы уже соединили проводку с патроном, пора устанавливать непосредственно светильник. У него имеется два усика прижимного типа. Их разжимают и удерживают. В середину прибора продевают проводок, а затем светильник уже можно вставлять в соответствующее отверстие. После отпускания усиков прибор сам зафиксируется в установочном месте. Достаточно его поправить.
Пружинные крепления на корпусе
Отгибаются пружинные крепления
Светильник помещается в установочное отверстие
После этого необходимо достать из ниши патрон, который мы уже подключили к питающему проводу
Шаг 7. Для крепления лампы применяют разжимное стопорное кольцо. Оно удаляется из светильника перед установкой лампы.
Разжимное стопорное кольцо
Шаг 8. Потом можно вставить лампу. Надо проверить, работает ли она, нажав выключатель.
Установка лампы
Шаг 9. Лампа светит, замыкания и выбивания пробок не было? Тогда можно окончательно закреплять прибор.
Фиксирующее кольцо устанавливается в паз
Монтаж важно выполнять аккуратно, тщательно, в полном соответствии с инструкцией
Цены на встраиваемые светильники
встраиваемые светильники
Важно! При установке лампы, не касайтесь голыми руками ее поверхности, тогда она прослужит вам заметно дольше
Люстры для ванной комнаты
Освещение традиционной люстрой тоже актуально. Используются как потолочные светильники, так и подвесные модели. Но второй тип довольно громоздкий, люстру на подвесе рекомендуется размещать только в просторных комнатах площадью от 10 м² и больше. Поэтому в хрущевку с её крошечными габаритами втиснуть такой аксессуар не получится. Потолочные модели с плоскими плафонами, рассеивающими свет, уместны в средней по площади ванной от 6 м² и более.
Материалы могут быть любые — хрусталь, металл, стекло. Однако за ними нужен тщательный уход, поскольку на плафонах оседает конденсат, а после высыхания остаются следы от капель. Деревянные модели лучше не брать — они боятся влаги. Металлические детали не должны быть подвержены коррозии.
Независимо от того, какая модель выбрана, не рекомендуется напряжение выше 12 вольт. Адаптер, как и в остальных случаях, лучше вынести в сухую комнату.
Люстру, как правило, вешают по центру, но если площадь большая, в углах получатся затемненные места. Поэтому рекомендуется дополнить основной источник света локальной подсветкой. Это могут быть точечные светильники или споты, либо настенные бра, размещенные в функциональных зонах (возле зеркала, умывальника и т. п.)
Освещение для реечного потолка
Освещение в ванной с реечным потолком производится с помощью установки специальных лампочек. Они вставляются в предварительно вырезанные отверстия конструктивных элементов. Светильники для реечного потолка монтируются так:
- Карандашом очерчивают область на рейке, которую нужно будет вырезать;
- Просверливают несколько отверстий по нарисованной линии;
- В одно из отверстий вставляют строительные ножницы;
- Аккуратно вырезается круг, строго по контуру;
- Края зачищают, шлифуют наждачной бумагой.
Располагаются такие светильники для реечного потолка равномерно или по более сложной схеме, это определяется особенностями дизайна. Встраиваемые осветительные приборы производятся со специальными выступами в корпусе, которые помогают скрыть или замаскировать края отверстий.
Встроенный в реечный потолок светильник
Освещение в ванной для реечного потолка производится лампочками мощностью по 12 Вт. Это самый оптимальный по яркости светильник, применяемый для таких случаев. Ошибка, которой нужно непременно избежать для обеспечения безопасности людей — отсутствие трансформаторов, призванных изменять и регулировать напряжение электросети. Подсветка в ванной при помощи таких устройств подразумевает, что установка обязательна и лучше размещать их подальше от самой влажной зоны ванны.
Защита светильников
Защищенность источников света определяется согласно специальному индексу защищенности. Он представляет собой европейский стандарт, где показатели защиты обозначаются парой цифр и букв (например, IP44). Буквы — это аббревиатура от Index of Protection (индекс защиты). Первая цифра указывает степень защиты от проникновения в устройство твердых частиц пыли, а вторая — защищенность от попадания жидкостей (включая агрессивные).
Для некоторых моделей устройств предусмотрена третья цифра, показывающая степень ударопрочности прибора. Однако для ванных комнат третья цифра несущественна, и определяющее значение имеют первые две. Именно от влагозащищенности и способности противостоять пыли зависит решение: подходит ли установка той или иной модели светильника для санузла.
Индексы защиты IP
В таблицах перечислены характеристики, соответствующие тому или иному классу защиты от пыли или влаги, указанному в IP.
Соответствие классам по пылезащищенности показано в первой таблице:
| Показатель индекса | Характеристики |
|---|---|
| Отсутствие какой-либо защиты | |
| 1 | Светильник защищен от попадания в корпус твердых крупных элементов размером меньше 5 сантиметров |
| 2 | Прибор освещения защищен от контакта с предметами, размер которых превышает 12 миллиметров |
| 3 | Устройство защищено от проникновения элементов размером более 2,5 миллиметра |
| 4 | Не представляют опасности любые частицы, размер которых более 1 миллиметра |
| 5 | Прибор защищен от попадания такого количества пыли, которое способно повлиять на работоспособность светильника |
| 6 | Максимально достижимая степень защиты светильника от пылевого загрязнения |
Следующая таблица показывает классы защиты от влаги:
| Показатель индекса | Характеристики |
|---|---|
| Отсутствует защищенность от влаги | |
| 1 | Светильник защищен от водяных капель, попадающих на устройство по вертикали. Возможна защита только от конденсируемой влаги |
| 2 | Прибор освещения противостоит частицам, попадающим на него под углом до 15 градусов относительно вертикали |
| 3 | Имеется защита от попадания на светильник капель, падающих под углом до 60 градусов |
| 4 | Прибор надежно защищен от воды, проникающей с любой стороны и под любыми углами |
| 5 | Защита не только от воздействия капель, но и водяных струй |
| 6 | Способность работать в условиях попадания морской воды |
| 7 | Прибор работает в условиях давления жидкости. Такой класс защиты необходим при погружении под воду на глубину до 1 метра |
| 8 | Светильник функционирует на больших глубинах |
Зоны влажности
Санузлы принято классифицировать на зоны по степени воздействия влаги на приборы освещения. Выбор светильника следует соотносить с зоной влажности, в которой он установлен:
- Первая зона. Является наиболее влажным участком в санузле. Уровень доходит до 100%. К первой зоне относится сама ванна, а также внутреннее пространство душевой кабины. На этом участке допускается установка лишь лампочек, функционирующих от маленького напряжения (12 Вольт). Для этой зоны рекомендуются светильники, имеющие степень защиты не меньше IP67.
- Вторая зона. Сюда относят стены на высоту до 2,25 метра от торца ванны. Светильники должны защищаться от пара, брызг и случайного попадания водяных струй. Рекомендуется индекс защиты от IP45. Допустимое напряжение: в пределах 12-24 Вольт.
- Третья зона. Распространяется на 60 сантиметров от границы со второй зоной. Здесь светильники обычно не подвергаются прямому воздействию воды, но должны быть защищены от конденсата. Минимальный уровень защиты — IP24.
- Четвертая зона. К этой зоне относят все остальное пространство, не попавшее в первые три зоны. Рекомендуемый индекс защиты — единица или более для пара.
Правила монтажа
Установку светодиодной аппаратуры нужно продумать еще на этапе дизайнерской проектировки, чтобы не только обеспечить качественное и полноценное освещение, но и гармонично вписать его в интерьер вашей ванной комнаты.
Если речь идет об основном источнике света, его следует устанавливать до того, как были проведены работы по чистовой отделке поверхностей. Подведение коммуникационных систем реализуют во время монтажа потолка из гипсокартона или подвесных плит. Если дополнительных конструкций не предвидится, нужно пробить штробы и только тогда переходить к чистовой отделке.
Особое внимание уделяют установке освещения до монтажа натяжного потолка. В процессе крепления полотна могут возникнуть непредвиденные ситуации
С целью их предотвратить рекомендуется сначала обратиться к специалисту за консультацией.
Важный момент устройства системы — каждый источник света подключают к блоку питания параллельно, а не последовательно. В случае выхода из строя одного элемента остальные продолжат выполнять свои функции. Мощности на блоке и лампах должны не совпадать, а превышать потребление светильников на 25%, чтобы прибор не работал на пределе своих возможностей.
Проще обстоят дела с монтажом светодиодной ленты. Осветительная полоса крепится к любой поверхности. Электрики при этом рекомендуют установку на специальный металлический профиль, который будет компенсировать перегрев элементов.
Длинные полотна использовать не принято, требуется крепить 5-метровые куски. При устройстве длинных осветительных полос подсоединение, как и в случае с точечным светом, производится параллельно.
Советы эксперта
При выборе светильника для ванной комнаты следует руководствоваться следующими критериями:
- Мощности светильника (величина светового потока) должно хватать для создания необходимой освещенности в месте его установки в соответствии с характером использования.
- Степень влагозащиты должна обеспечивать требуемую безопасность эксплуатации в месте размещения.
- Цвет свечения (температура) должна обеспечивать комфорт и удобное использование.
- Удобство обслуживания и эксплуатации (замена вышедших из строя ламп, уборка поверхности корпуса и т. д.).
- Надежность должна быть гарантирована производителем.
- Стоимость.
Как подобрать лампы и их количество – приближенный расчет
В том случае, если ванная комната имеет большую площадь, или при использовании светильников с малой электрической мощностью придется установить несколько светотехнических устройств.
Необходимо рассчитать, сколько светильников следует установить, чтобы обеспечить требуемую освещенность. Это осуществляется следующим образом:
- определяется площадь помещения, где планируется выполнить монтаж искусственного освещения;
- принимается решение по требуемой освещенности – для ванной комнаты это, как правило, 200-250 Люкс;
- определяется световой поток одного светильника, измеряемый в Люменах (из технического паспорта прибора или технической литературы);
- выполняется расчет по следующей формуле – n = (E × S)/ Фл, где
n – количество светильников;
E – уровень освещенности;
S – площадь помещения;
Фл – световой поток одного светильника.
Для более точного расчета в формулу можно добавить следующие поправочные коэффициенты: в числитель – коэффициент запаса используемых лампочек, а в знаменатель – коэффициент использования световых лучей, зависящий от отражающей способности стен и потолка.
Что делать, чтобы светильник в ванной не ржавел
Под воздействием влаги все металлические поверхности подвергаются коррозии, поэтому для успешной эксплуатации светильников, изготовленных с использованием металла, следует выполнять следующие условия:
- не допускать прямого попадания воды на корпус светильника за исключением случаев, когда это допускается по его техническим характеристикам (светодиодные ленты с требуемой степенью защиты);
- в помещении ванной комнаты должна быть устроена система вентиляции, обеспечивающая требуемый воздухообмен в помещении данного типа;
- капли воды, образующиеся на поверхности светильников, следует удалять при помощи салфетки или мягкой тряпочки после принятия водных процедур или по мере их образования.
В настоящее время подобрать светильник для ванной не является сложной задачей, потому как рынок подобных изделий достаточно разнообразен как в ценовом и техническом аспектах, так и в плане дизайнерских разработок.
Надеемся, что настоящая статья будет полезна нашим читателям, а для визуального восприятия этого вопроса предлагаем к просмотру следующий видеосюжет о том, как выбрать светильник для ванной комнаты.
Предыдущая
Светильники, браКакой светильник выбрать на кухню?
Следующая
Светильники, браКак выбрать светильники встраиваемые в стену
Спасибо, помогло!Не помогло
Помощь в выборе
Итак, какой выбрать светильник?
Форм-фактор
Несколько советов по его выбору:
- Лучше использовать не одну яркую лампу, а несколько точечных источников меньшей мощности, распределенных по потолку. В этом случае освещение не будет давать теней. Их отсутствие очень кстати, если женская часть вашей семьи наводит красоту перед зеркалом в санузле;
- Врезные светильники стоит покупать лишь в том случае, если вы только собираетесь монтировать подвесной или натяжной потолок. Развести скрытую проводку, когда отделка помещения завершена — нетривиальная задача;
- Если потолок и стены в ванной имеют заметные дефекты отделки, вас выручит спот. Направьте поток света на ванну или умывальник в области смесителя. Периферия помещения будет скрыта полутьмой;
Спотовый светильник поможет вам спрятать огрехи отделки.

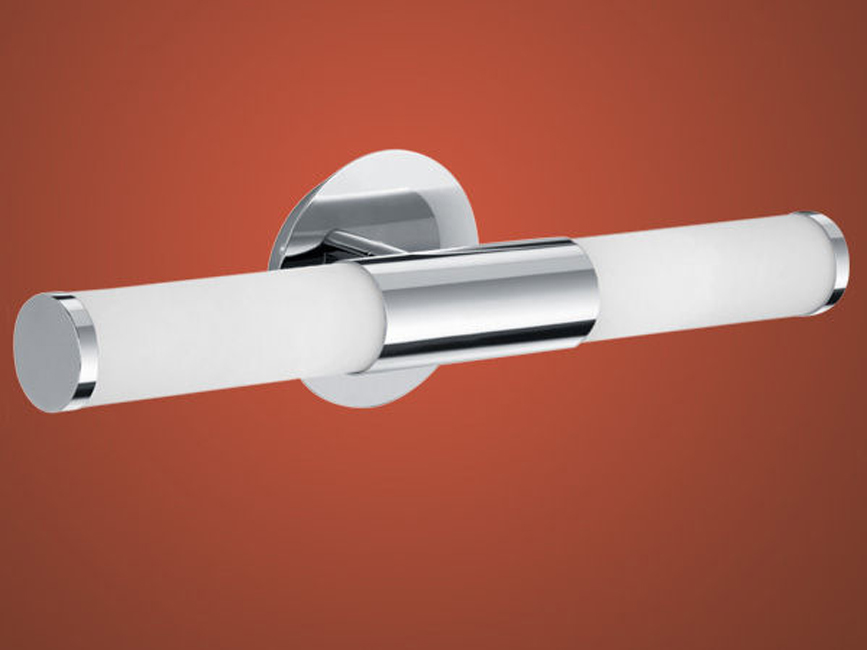

Влагозащищенные бра для ванной комнаты стоит установить по бокам от умывальника или над ним. Они обеспечат яркое зональное освещение и помогут вам при бритье, а прекрасной половине вашей семьи – опять-таки при макияже.
На фото — санузел первого этажа в моем доме. Кроме потолочного освещения, над умывальником и зеркалом установлен настенный светильник.
Источники света
Какие точечные светильники лучше для ванной — галогенные или светодиодные? А может быть, стоит предпочесть компактные люминесцентные лампы? Или вспомнить про старые добрые лампы накаливания?
Камрады, я обеими руками голосую за светодиоды. Причина довольно очевидна: они являются самым экономичным источником света. Вот сравнительная таблица светоотдачи на ватт потребляемой мощности:
| Тип лампы | Светоотдача, Лм/Вт |
| Накаливания | 6-15,5 |
| Галогенная | 15-22 |
| КЛЛ | 50-65 |
| Светодиодная | 80-120 |
Сравнение ключевых параметров ламп разных типов.
Еще пара аргументов в сторону светодиодов:
- Минимальный нагрев, что означает совместимость мощных ламп со светильниками с пластиковыми корпусами и возможность установки в натяжные потолки;
- Более простой преобразователь питания по сравнению с КЛЛ, а, значит, больший срок службы при высокой влажности.
Напряжение
В нелегком сравнении низковольтного и высоковольтного освещения я выбрал высоковольтное. Слишком много проблем порождает необходимость скрытого монтажа БП за пределами санузла.
Стоит сделать оговорку: обе ванные комнаты в моем доме вентилируются принудительно, и уровень влажности в них стабильно низкий. Поэтому я могу не опасаться пробоя фазы на любые конструкции в помещении.
Сырость в ванной? Не, не слышали.
Цветовая температура
Наиболее комфортный для глаз спектр — теплый свет с цветовой температурой 2700-3000К. Однако наиболее точную цветопередачу обеспечивает нейтральное освещение (4000К). Цветопередача важна при пресловутом макияже: при теплом освещении легко получить оттенки, которые будут отдавать синевой при ярком дневном свете.
Градация цветовой температуры освещения.
Патрон
В обоих моих санузлах стоят светильники под патроны Е27 (обычный резьбовой цоколь среднего размера). Причина выбора — банальная совместимость: лампы под них всегда есть в продаже, и их цена более чем демократична. При выходе из строя лампочку всегда можно поменять своими руками.
В моих санузлах стоят светильники под самый распространенный патрон — Е27.
Однако у Е27 есть ограничение по мощности лампы: под него трудно найти источники света со светимостью больше 1600-1800 Лм. Если вам нужен более яркий свет, выбор невелик — светодиодные панели с распаянными на плате в корпусе светодиодами.
Степень защиты
На мой взгляд, защита IP67 нужна лишь в двух случаях:
- Для настенных источников света, расположенных прямо над ванной;
- При стабильно высоком уровне влажности в санузле (читай — при неисправной вентиляции).
Европейские требования к уровню защиты светильников.
Освещенность
В действующих СНиП прописана однозначная инструкция по выбору уровня освещенности: в ванной и санузле она должна быть равной как минимум 50 Лк (люкс — люмен на квадратный метр).
Нормы освещенности для разных помещений.
Увеличить освещенность до уровня 150-200 Лк стоит в двух случаях:
- Если отделка вашей ванной безупречна, и вы хотите ее подчеркнуть;
- Если нужно увеличить видимый размер помещения. Яркий свет в сочетании со светлыми тонами отделки заставляет стены и потолок казаться более удаленными от зрителя, чем на самом деле.
Отделанная в светлых тонах и ярко освещенная ванна будет казаться просторнее.
