Тепловые насосы воздух-воздух для отопления дома

Как подобрать тепловой отопительный насос воздух-вода

Правильно выбрав тепловой насос для отопления дома воздух-вода, можно раз и навсегда решить вопрос обогрева жилых и промышленных помещений. Подбор подходящей тепловой станции выполняют следующим образом:

• Тип корпуса – производители предлагают две базовых конструкции. Низкотемпературный моноблочный тепловой насос типа воздух-вода примечателен тем, что в помещении не устанавливается никакого оборудования, все необходимые узлы расположены на улице (либо в отдельном изолированном помещении). В дом входит только подающий и обратный трубопровод отопления. Сплит – системы, больше предназначены для бытового использования. Внешний блок устанавливается на улице и подключается к емкости накопителю. Разогретый фреон разогревает конденсатор, который методом косвенного нагрева передает тепло жидкости, используемой в качестве теплоносителя.
• Функциональные возможности – некоторые модели предназначены для подключения только к системе водяного обогрева здания. Применение других теплонасосов воздух-вода, подходит для отопления и горячего водоснабжения.
• Зависимость производительности от температуры окружающей среды – бытовые модели обычно ограничены температурой от +45°С до -15°С, можно приобрести оборудование, способное вырабатывать тепловую энергию даже при -25-32°С. Эффективность системы отопления дома с ТН воздух – вода, напрямую зависит от этого параметра.

Дополнительно, к параметрам при выборе, обращают внимание на мощность оборудования, компанию производителя, выпускающую теплонасос и себестоимость установки, включая проведение монтажных работ

Как сделать расчет необходимой мощности ТН воздух-вода

Существует два понятия, предварительный (в первом приближении) и проектный расчёт мощности. Первый можно выполнить самостоятельно, второй делает специализированное учреждение. В первом приближении, на каждый квадратный метр рассчитывают 70 Вт мощности ТН. Дальнейшие расчеты выполняют следующим образом:

1. Подсчитывают общую отапливаемую площадь.
2. Умножают полученную сумму на 0,7.
3. Полученный результат будет соответствовать минимально необходимой мощности оборудования.

Чтобы обеспечить максимальную экономичность отопления дома с помощью теплового насоса системы воздух-вода, потребуется грамотная проектная документация и квалифицированное выполнение монтажных работ.

Производители тепловых насосов отопления воздух-вода

Буквально 10 лет назад, на рынке предлагались всего несколько моделей тепловых насосов. Сегодня выбор стал намного больше. Ведущие немецкие производители, российские, японские и китайские компании, выпускают оборудование, с той или иной долей теплоэффективности.

Судя по отзывам покупателей, наиболее востребованными являются насосы следующих компаний:

• Viessmann – более 30 лет занимается выпуском тепловых насосов. С тех пор, продукция компании существенно изменилась. Были учтены пожелания потребителей, внедрены новые технологии. В ТН Viessmann используется инновационная автоматика, полностью регулирующая весь процесс работы, оптимизирующая процесс обогрева, в согласии с погодными условиями.
• Buderus – модели отличаются высокой производительностью. Предназначены для бытового и промышленного применения. Полностью соответствуют особенностям отечественной эксплуатации. В серии Buderus предлагаются насосы для обогрева площади до 500 м² и выше.
• Stiebel Eltron – еще одна немецкая компания, пользующаяся неизменным спросом у отечественного потребителя. В качестве достоинств можно выделить большой ассортимент предлагаемого оборудования, функциональность устройств и возможность подбора по индивидуальным запросам. Модели Stiebel Eltron имеют высокий уровень СОР и отличаются экономичностью.
• Heliotherm – австрийские теплонасосы, имеющие один из лучших показателей СОР среди всего термального оборудования. Имеют официальное представительство в РФ, что во многом облегчает монтаж, обслуживание систем и выполнение гарантийных обязательств. Теплонасосами Heliotherm оснащены более 15 000 различных объектов.

Стоимость установки ТН воздух-вода

Последние модели тепловых насосов обойдутся в 160-1200 тыс. руб. Цена варьируется, в зависимости от производителя. На стоимость сильно влияет «раскрученность» бренда. Китайские модели, имеют меньшую цену, но и уступают по надежности и показателям СОР.

Монтаж теплонасосов воздух-вода обычно входит в стоимость. Большинство производителей, дополнительно, бесплатно делают проект и предоставляют другие услуги по обслуживанию. Рассчитать полную стоимость, включая покупку ТН и его установку можно с помощью он-лайн калькуляторов.

Особенности тепловых насосов

Для получения тепловой энергии в ТН не используются энергоносители, и поэтому не наносится вред окружающей природе. Такая установка производит тепловой энергии больше, чем потребляет электроэнергии.

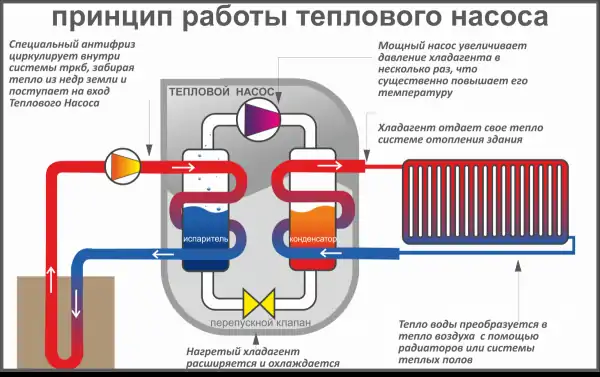

Принцип работы

В основе работы ТН лежит принцип переноса тепла от более холодного источника к более теплому. То есть более холодное он делает еще холоднее, а более теплое — еще теплее. Это значит здесь не заложена идея вечного двигателя, потому что в сумме количество тепла сохраняется неизменным, а электроэнергия тратится только на разделение и перенос тепла.

Для чего нужны

Тепловой насос можно применить как для отопления, так и для охлаждения, потому что при помощи его происходит разделение и перенос тепла. Значит ту часть установки, которая становится холоднее, можно использовать для понижения температуры, а другую часть — для повышения.

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

1. Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
2. Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
3. При контакте с внешней средой хладагент закипает и испаряется.
4. После этого хладагент в виде пара поступает в компрессор.
5. Там он сжимается — благодаря этому серьёзно повышается его температура.
6. После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
7. Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
8. Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
9. В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным – горячий.

Преимущества:

• Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
• Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
• Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

1. Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
2. Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)

Инструкция сборки насоса из старого холодильника

Перед началом сборки агрегата определитесь с его видом и схемой работы. На чертеже обозначьте точные размеры устройства, расстояния между элементами и точки соединения узлов.

Вторым этапом сборки насоса является извлечение компрессора со старого холодильника, который будет прокачивать воду и хладагент по трубопроводу. Основной элемент системы отопления должен быть исправен. Если его ранее ремонтировали, то неизвестно, будет ли работать собранное оборудование.

Для сборки и монтажа теплонасоса купите следующие детали:

• герметичная емкость из нержавеющей стали объемом не менее 120 л;
• медные трубы различного диаметра (3 шт.);
• пластиковый бак, объем – 90 л;
• металлопластиковые трубы;
• L-образные кронштейны (длина – 30 см). С их помощью компрессор крепится к стене.

Далее соберите конденсатор, который расположен в задней части холодильника:

• стальную емкость разрежьте болгаркой пополам;
• в одну часть поместите змеевик;
• используя сварочный аппарат, выполните сварку емкости. Прочный каркас позволит хорошо удерживать тепло и переносить действие высоких температур;
• чтобы конденсатор выполнял роль теплообменника, на бак намотайте медную трубку, а ее концы закрепите рейками.

Пластиковый бак будет выполнять функцию испарителя. На нем также установите змеевик и прикрепите к стене кронштейнами.

После подготовки основных узлов подберите терморегулирующий клапан. Снимите его с того же устройства, что и конденсатор, или купите подобный. Это позволит легко совместить элементы системы друг с другом.

Все элементы насоса скрепите между собой и подсоедините теплообменник к системе трубами ПВХ.

Принцип действия

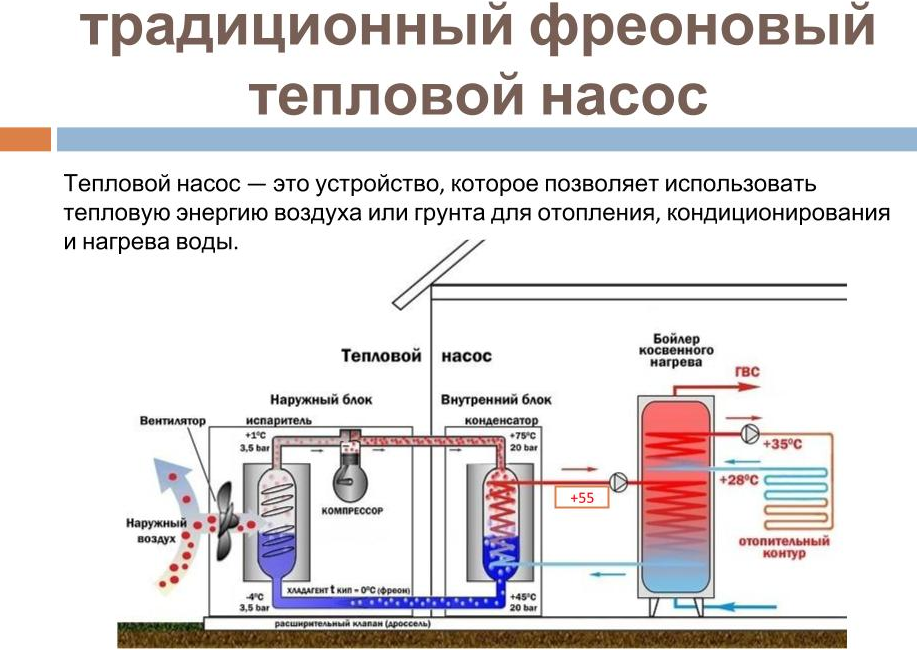

Контур хладагента теплового насоса

1. Фреон, имеющий низкую температуру кипения, при прохождении через испаритель переходит из своего жидкого состояния в газообразное. Данный процесс происходит при температуре около минус пяти градусов и низком давлении в системе.
2. Из испарителя фреон в газообразном состоянии поступает в компрессор, в котором происходит его сжатие до создания высоких показателей давления и температуры.
3. Потом горячий газ проходит во второй теплообменник, конденсатор, в котором осуществляется процесс теплообмена между теплоносителем из обратки отопления и горячим газом.
4. Производительность теплового насоса Фреон, отдав тепловую энергию системе отопления, охлаждается и вновь переходит в своё жидкое состояние, а теплоноситель, получивший тепло, поступает в систему отопления.
5. Давление фреона по-прежнему ещё высокое, но при прохождении через редукционный клапан, оно снижается.
6. Далее фреон вновь поступает в испаритель и снова повторяется весь цикл.
7. Использование теплового насоса вместо традиционных источников получения тепла имеет следующие несомненные преимущества:
8. Отпадает необходимость денежных затрат на приобретение топлива, доставку и хранение.
9. Высвобождается довольно значительная территория, занимаемая под котельную, помещения склада топлива и подъезда к нему.
10. Занимает минимум места, не нарушая интерьер дома и внешний вид фасада.
11. Для работы установки нет необходимости в проводке дополнительно никаких коммуникаций, достаточно обычной электрической бытовой сети.
12. При работе насоса не происходит выделение никаких вредных веществ, нет возможности отравления ядовитым газом или возгорания.
13. Тепловые насосы пожаро- и взрывобезопасны при эксплуатации.
14. Установка обеспечивает полноценное отопление дома зимой и заменяет кондиционер летом, работая в отличие от кондиционера, полностью бесшумно.

Отопление дома насосом воздух-вода

Примерно по подобной схеме выполнен монтаж теплового насоса в загородном доме нашего клиента. К слову сказать: работы нам было немного, так как система отопления уже была. Реализована на электрическом котле, уже выполнена разводка по всему дому. Оставалось выполнить:

• монтаж внешнего блока теплового насоса и гидромодуля внутри котельной;
• осуществить врезку в действующую систему отопления;
• провести настройку и пуск-наладку теплового насоса

А подобных домов — тысячи, в которых по причине отсутствия газа в качестве единственного источника тепла выступает электричество! Причём нет необходимости проведения каких-либо глобальных ремонтных работ или переделки всей системы. Полноценная система отопления дома тепловым насосом типа воздух-вода — это реальность, это недорого и отбивается примерно за 3 года эксплуатации!

В ваших силах снизить затраты на обогрев загородного дома в 3-4 раза за счёт использования теплового насоса воздух-вода. Мы готовы провести модернизацию вашей системы отопления и займёт это два всего дня!

Схема отопления дома тепловым насосом воздух-вода

Схема модернизации отопления дома. Дело было за малым: интегрировать в действующую систему современный инверторный и экономичный тепловой насос

Тепловой насос CooperHunter UNITHERM

В качестве базы заказчик выбрал одну из лучших на сегодня модель, которая позволяет эффективно обогревать коттедж даже при снижении температуры воздуха до -30 градусов.

Подставка под внешний блок теплового насоса

Можно ли смонтировать на фасаде? Да. Если у вас каменный дом. Или хотя бы бревно или брус от 150 мм. В противном случае (в каркасниках это сплошь и рядом) может возникнуть резонанс и гул. Поэтому ставим на подставку. Варим сами. Данном случае она ещё и сложной формы.

Место установки внешнего блока CH-HP14SINM

С тыльной стороны дома. Свободный обдув внешнего блока со всех сторон для адекватного воздухообмена и выхода на заданные значения по эффективности извлечения низкопотенциального тепла

Коллектор системы отопления

У заказчика всё сделано просто, но по уму. Вот и простенький коллектор для распределения потоков теплоносителя по системе. Это его внешний вид до подключения теплового насоса

Установка гидромодуля

Именно этот блок имеет встроенный теплообменник, где и происходит передача тепла от фреона к этиленгликолю (как в нашем случае). Плюс — автоматика, система защиты, встроенные электрические тены (на случай снижения эффективности при суровых морозах и высокой тепловой нагрузке)

Внешний вид системы отопления

У нас в штате компании и автоматчики (в смысле сотрудники, отвечающие за пуск-наладку), и инженера-теплотехники, которые могут выполнить расчёт и провести комплектацию объекта в зависимости от параметров самого объекта

Автоматика теплового насоса

Чем отличается использование рядного внешнего теплообменника от подобного гидромодуля? Наличием уже готовых решений (с точки зрения управления и автоматизации), заканчивая надёжностью. Можно управлять удалённо (со смартфона), подключить к системе «умный дом». Отопление дома насосом воздух-вода — это просто, комфортно и недорого!

Запуск и сдача системы отопления тепловым насосом заказчику

Система запускается, выводится на рабочий режим, проверяются все режимы работы и после этого подписывается акт выполненных работ. Началась гарантия

Подключение теплового насоса в контур отопления дома

На фотографии видно, что изменения были минимальны. Это, конечно, частный случай и касается объектов, где уже выполнен монтаж системы отопления Если же у вас стадия строительства, начальная стадия ремонта и вы задумались о создании эффективной системы отопления — мы предложим вам множество вариантов. Штатные проектировщики выполнят проект отопления, который и ляжет в основу договора. Мы занимаемся не только update`ом существующих, но и проектированием и монтажом систем отопления загородных домов с ноля.

Вот модели серии UNITHERM — самые популярные и востребованные при создании современных, высокоэффективных систем отопления загородных домов:

Фотография	Модель	кВт	до «минус»	Цена *	Монтаж **
	CH-HP8.0SINK3	8,0	-30	460000 Р	16400 руб.
CH-HP10SINK3	9,2	-30	480000 Р	16400 руб.
	1ф	12,0	-30	руб.
CH-HP12SINM3 3ф	12,0	-30	552000 Р	16400 руб.
1ф	14,0	-30	руб.
CH-HP14SINM3 3ф	14,0	-30	593000 Р	20900 руб.
1ф	15,5	-30	руб.
3ф	15,5	-30	руб.

* На оборудование предоставляется скидка от цены сайта по итогам создания коммерческого предложения.

** Установка внешнего блока и гидромодуля. Подключение к действующей или монтаж создаваемой системы отопления по итогам коммерческого предложения.

Оставьте заявку менеджеру, уверены, что вы останетесь с нами!

Виды самодельных обогревателей из холодильника

По типу используемого источника энергии тепловые насосы для дома делят на следующие виды:

• геотермальные (открытые и закрытые);
• воздушные.

Агрегаты, использующие вторичные источники тепла, устанавливают обычно на предприятиях, так как их рабочий цикл связан с выработкой энергии, требующей дополнительной утилизации.

В геотермальных насосах источником энергии выступает грунт или грунтовые воды. Устройства замкнутого типа делят на:

1. Горизонтальные. Коллектор, собирающий тепло, имеет форму колец или зигзагов. Его располагают горизонтально в траншеях на глубине более 1,3 м. расстояние между трубами – около 1,5 м. Используют подобные тепловые насосы для обогрева помещения небольшой площади. Если грунт песчаный, то длину контура увеличивают в 2 р., так как он не способен удерживать влагу.
2. Вертикальные. Отличается вертикальным расположением коллектора теплосборника. Глубина скважины – около 200 м. Они заполняются грунтовыми водами, отдающими впоследствии тепло. Такой вариант системы используют, если отсутствует возможность горизонтального ее размещения или существует высокая угроза повреждения ландшафта. 1 м скважины дает 50-60 Вт энергии, поэтому для насоса с мощностью 10 кВт достаточно пробурить 170 м. Чтобы получить больше тепла нужно сделать несколько небольших скважин на расстоянии 20 м друг от друга.
3. Водные. Форма коллектора идентична горизонтальному типу теплового насоса, но располагают его на дне водоема, ниже уровня промерзания (глубина – от 2 м). Этот метод установки системы обычно обходится дешевле. Стоимость зависит от места нахождения водоема, его глубина и общего объема воды.

В насосах открытого типа вода, используемая для теплообмена, сбрасывается обратно в грунт.

Контур водяных тепловых насосов изготавливают из пластиковых труб, которые прижимают ко дну водоема из расчета 5 кг на 1 м длины. Каждый 1 п.м. контура дает около 30 кВт энергии. Если вам нужна система с мощностью 10 кВт, то протяженность контура должна быть не менее 300 м. К плюсам конструкции относят простоту монтажа, малую стоимость. Минусом является невозможность обогрева помещения при сильных морозах, так как получение энергии не происходит.

Исходя из названия, в воздушных тепловых насосах источником энергии является воздух. Эти агрегаты подходят для территории с жарким климатом, так как при минусовой температуре производительность будет сильно снижаться. Основной плюс заключается в отсутствии больших материальных затрат на бурение скважин. Систему располагают недалеко от дома.

Эффективность насоса зависит от его коэффициента преобразования, который представляет собой разницу между потребляемой и отдаваемой энергией. Основной фактор, влияющий на эту величину, температура входного и выходного контуров. Система будет работать лучше, если разница между данными параметрами будет большая.

Источники низкопотенциальной энергии

К источникам низкопотенциальной энергии относят грунт, воду и воздух. Эти ресурсы возобновляемы, не расходуются в процессе работы насоса, поэтому неисчерпаемы. Их используют для отопления жилых зданий, обогрева пешеходных дорожек и стадионов, обеспечения горячего водоснабжения.

Использование природных водоёмов

• В северных регионах – 3 метра;
• В южных регионах – 1 метр.

Для эффективного использования ресурса водоём должен находиться на расстоянии не более пятидесяти метров от объекта, который нужно отапливать. Если расстояние больше, то возникают дополнительные затраты. На установку трубопровода уйдёт больше материала, да и работы по выкапыванию траншей тоже прибавится. И это при условии, что дом от водоёма отделяет только неиспользуемая земля. А вот если озеро находится непосредственно у жилища, то использовать его выгодно. Прокладка трубопровода в воде не является слишком трудоёмкой и затратной.

Обустройство тепловой системы с использованием водоёма, находящегося рядом с домом

Перед установкой теплового насоса берут пробу воды из водоёма для исследования её в лаборатории. Необходимо определить:

1. Жёсткость воды и содержание отдельных микроэлементов. Опираясь на данные показатели, выбирают модель оборудования. Если тепловой насос подобрать неправильно, то оборудование быстро выйдет из строя из-за коррозии.
2. Степень загрязнения воды. Для успешного функционирования системы устанавливают фильтры. При высокой степени загрязнения стоит подсчитать экономическую выгоду, так как система очистки будет стоить дорого.

Энергия грунтов

Земля обладает способностью накапливать солнечное тепло, а также получать энергию от земного ядра. Фактически грунт является неиссякаемым источником тепла. Тепловой насос типа грунт – вода и грунт – воздух нормально функционирует при температуре земли от +5 до +10° С. Чем ниже температура грунта, тем более мощное оборудование нужно использовать. Конструкция теплообменного контура может быть горизонтальной или вертикальной. Площадь, которую он занимает, также напрямую зависит от температуры земли. Ветви трубопровода укладывают на расстоянии одного (максимум 1,5) метров друг от друга.

Схема проведения тепловой системы в грунте в помощь умельцам

Для использования данного источника тепла нужно выделить большую площадь. Эта территория не пригодна для посадки растений, так как они будут вымерзать. Трудности представляют монтаж системы и поиск специалиста, который справится с работой.

При вертикальном расположении системы для обогревания дома в 200 м² потребуется пробурить примерно десять скважин глубиной 30 м (при средних показателях теплоотдачи) и диаметром 15 см. Для горизонтальной установки при тех же исходных данных придётся уложить около 500 метров трубопровода.

Трудности монтажа и материальные затраты компенсируются:

• Сроком эксплуатации теплонасоса, который составляет 50 – 70 лет;
• Экономией денежных средств на оплату газового отопления.

Тепло из скважин

Грунтовую воду из скважины для обогрева жилья используют редко из-за сложности монтажа. Система должна состоять из двух скважин. Из одной отбирается вода для получения тепла. Во вторую сбрасывается пропущенная через систему отопления жидкость. Расстояние между скважинами должно быть не менее 15 метров.

Перед установкой теплонасоса определяют направление течения грунтовых вод. Сливая скважина должна располагаться ниже по течению. Кроме того, необходимо обеспечить фильтрацию воды от механических и химических примесей.

Тепловая энергия воздуха

Тепловой насос, использующий энергию воздуха, наиболее прост по конструкции. Трубопровод не требуется, так как воздух поступает к испарителю прямо из окружающей среды. Тепло передаётся хладагенту и далее теплоносителю в помещение. Теплоносителями могут быть воздух (через вентилятор доводчика) и вода (в радиаторах отопления и тёплом полу).

Теплонасос типа воздух – воздух работает по принципу кондиционера с некоторыми отличиями:

• Система функционирует при отрицательной температуре;
• Тепловой насос может быть единственным источником тепла в доме;
• Экономичность в сравнении со стандартными кондиционерами, которые работают не только на охлаждение, но и на обогрев.

Конструкцию теплонасоса, использующего энергию воздуха, воплотить в жизнь совсем несложно

Основные характеристики

Конструкцией насосов занимались инженеры в разных странах и в разное время. Поэтому их разновидностей очень много, и они постоянно совершенствуются.

В тушении пожара незаменимы центробежные агрегаты, в которых вода всасывается за счет инерционной силы. Их используют для подачи огнетушащей жидкости, пены, создания вакуума и прокачки воды в трубопроводах.

Основные характеристики насосов, независимо от их устройства:

• объем подаваемой воды или другого тушащего вещества в единицу времени (подача), л/с или куб. м/с;
• напор (на сколько поднимается струя), м;
• расстояние от поверхности воды до горизонтальной оси насоса (высота всасывания), м;
• частота, с которой вращается вал, об/мин;
• КПД (коэффициент полезного действия).

Напор – это высота, на которую может подняться жидкость. Если рассуждать более строго, то напор представляет собой разность энергий жидкости до и после насоса. На практике напор определяют по показаниям манометра или вакуумметра.

Если интересует вопрос, какое давление должен иметь пожарный насос, чтобы струя воды поднималась на заданную высоту, то необходимо вспомнить формулу. Давление равно произведению плотности жидкости на постоянную величину g=9,8 Н/кг и на высоту водяного столба. Таким образом, если взять высоту 100 м и плотность воды 1000 кг/куб м, то давление на выходе насоса должно быть 1 МПа.

В России распространены модели нормального давления, дающие напор 100 м, и рассчитанные на высоту всасывания 7-7,5 м. За секунду таким устройством в штатном режиме работы подается 40 л жидкости.

По нормам пожарные насосы высокого давления создают напор 200 м или 400 м. КПД при нормальном давлении достигает 60% или больше, а при высоком – не менее 40%.

Это интересно: Многофункциональная установка пожаротушения ЩИТ
