Теплый пол электрический своими руками: электрические теплые полы монтаж и фото

Технология укладки плитки на пол

Плиточный пол с установленной под ним системой теплого пола обладает рядом преимуществ при монтаже на балконе:

• прочность;
• долговечность;
• устойчивость к температурным перепадам;
• привлекательность с точки зрения эстетики;
• биологическая и химическая стойкость;
• быстрая и легкая чистка.

Исходя из перечисленного, плитку можно назвать идеальным напольным покрытием для балкона, особенно, с учетом предварительного монтажа нагревательных матов.

Желательно выбирать для выполнения задачи керамическую плитку, поскольку она имеет легкий вес, а также низкую цену, по сравнению с остальными вариантами (керамогранитом, кварцвиниловой плиткой, плиткой Котто и клинкерной плиткой).

Керамика, при должной эксплуатации, способна служить десятилетиями. В случае ее повреждения, замена одной или нескольких плиток обойдется в несущественную сумму.

Если балкон имеет незначительные размеры, лучше выбирать плитку среднего размера. Слишком большая плитка будет визуально еще сильнее уменьшать пространство.

Оптимальный вариант – размеры 40 на 40 сантиметров. Крайне желательно покупать всю необходимую плитку за один раз с десятипроцентным запасом.

Для начала нужно определиться со способом укладки плитки. В настоящее время практикуется несколько:

• стандартный;
• диагональный;
• шахматный;
• «елочка»;
• «Калейдоскоп».

Стандартный вариант предполагает, что каждая из сторон плитка укладывается параллельно стенам. Такой способ еще называется базовым. Диагональный способ способен визуально увеличивать пространство. Если необходим такой эффект, тогда плитка выбирается без рисунка.

Базовый способ довольно сложный для людей без опыта.

Шахматный способ очень привлекателен, поскольку он позволяет укладывать плитку, чередуя различные цвета. Можно использовать разные оттенки. Вариант отлично подходит для балконов с необычным интерьером.

«Калейдоскоп» – метод монтажа, отлично подходящий для интересных интерьеров. В этом случае цвета укладываются в случайном порядке. Это очень яркий вариант покрытия.

При укладке «елочка» плитка будет внешне напоминать классический паркет. Для этого способа можно выбрать любую плитку, за исключением той, которая выполнена под камень.

При укладке плитки на теплый пол, состоящий из нагревательных матов, лучше выбрать стандартный способ укладки

Но при должных навыках и умениях можно экспериментировать и с другими.Важно знать, что укладка должна начинаться не с краев, а с середины пола

Перед началом работы нужно подготовить несколько инструментов и вспомогательных средств:

• стеклорез;
• рулетка;
• молоток;
• кусачки;
• зубчатый шпатель;
• строительный уровень;
• карандаш;
• чистая тряпка;
• губка;
• крестообразные прокладки;
• скребок с резиновой накладкой.

Если рассматривать ситуацию, когда на стяжку уже уложены нагревательные маты, то можно пропустить этап подготовки поверхности. Поверхность необходимо разметить, четко контролируя точность разметки.

Схема составляется так, чтобы укладка начиналась с середины. Тогда резаные куски будут располагаться по краям, где они менее заметны, а если и заметны, то выглядят эстетически привлекательно.

Необходимо выбрать клей, максимально устойчивый к перепадам температуры, поскольку перепады в любом случае будут иметь место, так как устанавливается система теплого пола.

Наносится клей с помощью заранее заготовленного зубчатого шпателя. За один раз нужно обрабатывать не более одного квадратного метра поверхности.

Чтобы швы получились однородными, между соседними плитками укладываются крестообразные прокладки. Если все же была выбрана плитка из керамогранита, то ее монтаж возможен без наличия швов, что создает видимость цельного покрытия.

Крестообразные прокладки необходимо снимать не ранее, чем через сутки.

После этого можно приступать непосредственно к затирке швов, применяя скребок с резиновой накладкой. После затирки обязательно останутся пятна.

Они удаляются незамедлительно с помощью влажной тряпки. После всех процедур, плитка тщательно натирается сухой тряпкой.

Эксплуатация теплого пола на балконе под плитку предполагает тщательный контроль над температурным регулированием.Нельзя ни в коем случае допускать даже незначительных повреждений напольного покрытия. Поскольку все работы выполняются самостоятельно, нужно осуществлять их предельно внимательно. Правила эксплуатации очень просты, их соблюдение делает балкон отличной зоной для отдыха в любое время года.

Методики расчета

В первую очередь надо определиться, теплый пол у вас будет основным отоплением (без радиаторов и других источников тепла) или дополнительным (для повышения комфорта). В зависимости от этого меняется расчет электрического теплого пола. Если подогрев пола — только дополнительное отопление, единственное требование — мощности должно хватить для того чтобы нагреть пол до комфортных 28,5-29°C. Других требований нет. При таком раскладе смело пользуются средними цифрами, которые определены опытным путем (в таблице ниже). При использовании подогрева пола в качестве основного отопления, подход другой: тепла должно быть достаточно для компенсации теплопотерь. Тут все несколько сложнее — нужны расчеты.

Расчет электрического теплого пола по теплопотерям

Есть два способа сделать расчет электрического теплого пола. Первый является именно расчетом. При использовании этой методики сначала определяются теплопотери помещения. При этом учитывается регион, в котором находится здание, материал и толщина стен, толщина и вид утепления, размеры окон и тип остекления, наличие и площадь стен, выходящих на улицу, ориентация помещения (на юг, север, и т.п.). Все эти факторы влияют на количество тепла, которое уходит из помещения и которое придется восполнять.

Теплопотери для каждого вида строительного материала можно найти в специальной литературе, есть отдельные методики. Такой расчет — муторное дело, но он позволяет получить точные данные. Это на случай, если считать хотите сами. Если нет, можно заказать теплотехнический расчет у специалистов. И, если площади под теплы пол планируются большие, лучше все-таки заказать. Порой, самостоятельно определенные теплопотери в разы превышают те, которые вам выдадут спецы. А излишнюю мощность — зря потраченные деньги.

Пример расчета теплопотерь помещений

Полученная цифра и будет мощностью электрического теплого пола, которая необходима для компенсации теплопотерь данного помещения. Весь расчет электрического теплого пола состоит в том, чтобы подобрать нагревательные элементы в таком количестве и такой мощности, чтобы они суммарно выдавали требуемое количество тепла (можно с небольшим запасом). Если это будут нагревательные кабели, придется разработать схему укладки так, чтобы на заданной площади разместился весь необходимый метраж кабеля. Если решено использовать пленочный теплый пол, надо искать пленку требуемой мощности. В любом случае, учтите, что для того чтобы ногами не ощущать холодные и горячие места нагрева, расстояние между соседними нагревательными элементами не должно быть больше 30 см. А для нормального перераспределения тепла (не полосами) минимальная высота стяжки должна быть — 3 см, лучше около 5 см.

Обратите внимание! Электрический теплый пол укладывают только на той площади, которая не занята мебелью и крупной бытовой техникой. Это связано с тем, что в большинстве своем нагревательные элементы теплого пола не переносят перегрева (кроме саморегулирующегося греющегося кабеля)

Потому расчет электрического теплого пола начинается с расположения на плане комнаты мебели и техники (в масштабе). Определив площадь не занятую обстановкой, можно приступать к расчету. Еще один важный момент: если теплый пол является основным источником тепла, то обогреваемая поверхность не должна быть меньше 70% от общей площади помещения.

Сначала надо определить площадь, на которой не будет мебели

Определение требуемой мощности в зависимости от назначения помещения

Второй способ — считать по среднестатистическим данным. Количество материалов, которое используют при строительстве жилых домов, ограничено. Это дало возможность вывести средние цифры необходимых мощностей теплого пола для отопления помещений разного назначения. (смотрите таблицу).

Выбираем подходящую систему

Вопрос, какой теплый пол лучше на лоджии или на балконе, далеко не праздный. Вообще сейчас распространены 3 основных системы подобного отопления:

1. Первая и самая заманчивая с точки зрения финансовых затрат на эксплуатацию это водяная система. В этом варианте в стяжку закладываются трубы, по которым циркулирует вода из центральной системы отопления;
2. Не менее популярным является электрический пол, где в качестве основного теплоносителя используется нагревающий кабель, он греется за счет своего же внутреннего сопротивления;
3. И наконец, самая новая система из всех ныне существующих это так называемый пленочный инфракрасный пол. Такой теплый пол на балконе хотя и питается от электросети, но принцип работы у него иной. Карбоновая паста, запаянная в полиэстеровую пленку, испускает ультрафиолетовые лучи в длинноволновом диапазоне. Это те же солнечные лучи, они греют не воздух, как обычный радиатор, а все предметы, встречающиеся на их пути.

Инфракрасная система обогрева лоджии.

Каждая из этих систем по-своему хороша. Здесь нужно учитывать конкретные условия именно в вашей квартире. Начнем с того, что мало кто из обывателей отличает лоджию от балкона, а различие есть и оно довольно серьезное:

• Балкон это небольшая железобетонная плита, выдвинутая за пределы фасада здания. Она держится только за счет своей физической прочности, а прочность эта, естественно не безразмерная. По нормам ГОСТ, несущая способность балкона составляет порядка 200 кг/м²;
• Типовой балкон в тех же хрущевках имеет ориентировочную площадь около 3м². Нетрудно сосчитать, что максимум, который можно грузить на такую конструкцию составляет 600 кг. И это мы еще не учитывали естественный износ плиты, а этим домам уже более полувека;
• Дальше анализируем. Водяной теплый пол нам уже не подходит, так как там только одна бетонная стяжка толщиной порядка 50 мм будет весить больше 300 кг. Если к этому добавить вес ограждения, утепления и оконного блока, то я бы на такой балкон выйти уже побоялся. Следовательно, в хрущевках и брежневках мы можем выбирать только между кабельным и инфракрасным вариантами;
• С лоджиями дело обстоит намного лучше. Несущая плита здесь имеет две основательные подпорки с обеих сторон. Такая, казалось бы, мелочь увеличивает ее несущую способность как минимум втрое. С таким колоссальным запасом прочности теплый пол на лоджии можно устанавливать любой, главное чтобы вам нравилось, и ЖЭК не нервничал.

Варианты укладки теплопроводных элементов.

Как я уже упоминал, водяной теплый пол, запитанный от центрального отопления, на первый взгляд многим кажется самым лучшим вариантом. Еще бы, смонтировал, подключил и платишь как за обычную батарею. Но не все так «нарядно» как кажется:

• Начнем с того, что система не автономна. То есть пока не наступит отопительный сезон, на балконе будет прохладно;
• По правилам температура теплоносителя в трубах водяного пола не должна превышать 40ºС, если она будет больше, вам самим будет не комфортно. Согласно тех же нормативов, температура подачи теплоносителя в радиаторы высотных домов должна быть не менее 70ºС и во многих регионах, где чиновники едят свой хлеб не зря, это правило соблюдается. Соответственно, если мы врежемся в общую систему, полы на лоджии будут, во-первых, нерегулируемыми, а во-вторых, горячими, что согласитесь то же плохо;
• Но все что я рассказывал до этого момента, были цветочки. Есть закон, запрещающий самовольно подключать систему «Теплый пол» к центральному отоплению. У наших чиновников, конечно, есть лазейки, но сами понимаете, в какую сумму это разрешение обойдется. Если вы готовы «сражаться», то можете попробовать. Хотя сколько я сталкивался, добивались такого разрешения единицы, остальные ставили электрические нагреватели, монтаж которых не требует никаких разрешений;

Сухой способ укладки труб на специальную утепленную основу.

• Что же касается электрических полов, здесь тоже есть свои нюансы. Для тех хозяев, которые планируют делать стяжку или укладывать напольную кафельную плитку, больше подходит нагревающий электрический кабель;
• В случае же когда нужно сделать теплый пол своими руками на балконе быстро и чисто, то есть без разного рода заливок и стяжек, лучше всего подходит ультрафиолетовый пленочный вариант. Плюс ко всему, этот вариант еще и самый легкий с точки зрения веса конструкции.

Заводской набор для электрического теплого пола.

Общие требования обустройства теплых полов под плитку

Вне зависимости от типа системы подогрева, к полам с плиточным покрытием выдвигаются одинаковые требования.

Основание

Плитку рекомендуется настилать на цементно-песчаную стяжку, она отлично проводит тепло и надежно защищает систему подогрева от механических повреждений

Но не все системы подогрева положительно реагируют на такие нагрузки, особенно осторожно надо работать с инфракрасными. Их рекомендуется монтировать под легкие покрытия: ламинат, линолеум, паркетная доска

Хотя последний вариант надо считать самым неудачным – паркетная доска при высоких температурах нагрева может потрескаться или отслоиться.

При выборе системы теплого пола нужно учитывать степень нагрузки от стяжки и финишного покрытия

Для облегчения веса в качестве основания можно применять фанеру или плиты ОСП. Есть варианты укладки керамической плитки на такие материалы, но профессиональные строители не рекомендуют ними пользоваться. Намного проще и надежнее выбрать другие, более прочные системы для подогрева напольной плитки.

Стройматериалы

Если во время укладки обыкновенного пола из керамической плитки незначительное отклонение от рекомендованной технологии не оказывают заметного негативного влияния, то с теплыми полами все намного сложнее. Необходимо беспрекословно выполнять рекомендации СНиПа, в противном случае во время эксплуатации возникнут очень неприятные ситуации. Дело в том, что теплые полы периодически нагреваются/остывают, а такие изменения температур вызывают колебания линейных размеров. Керамическая плитка не растягивается и не изгибается, клеевые составы изготавливаются на основе цемента и также непластичны. Для обеспечения устойчивости необходимо пользоваться только качественными материалами, способными гасить колебание поверхностей.

Сейчас в продаже есть много качественных клеевых смесей, специально предназначенных для укладки плитки на теплые полы

Технология монтажа электрического теплого пола

Начиная работы по устройству электрического подогрева полов в квартире или помещениях, с использованием резистивного нагревательного кабеля, требуется выполнить некоторые расчёты:

• найти требуемую мощность в расчёте на квадрат площади без учёта занимаемой стационарными предметами меблировки и т. п.;
• учесть общую мощность потребления, считая допустимым максимумом от 2 до 4 кВт (выделяется на стандартную квартиру в многоэтажном доме).

Вычисления ведутся по нормам рекомендуемой мощности для помещений различного назначения:

• спальные комнаты от 100 до 150 Вт на квадратный метр;
• кухня, прихожая и коридор 150 Вт на квадратный метр;
• санитарные помещения 180 Вт на квадратный метр;
• балконы и лоджии 200 Вт на квадратный метр.

Примерный расчёт для помещения кухни, площадью 9 квадратных метров, в которой обогревается 5 квадратных метров (4 заняты мебелью, плитой, холодильником). Результат составляет 150×5=750 (Вт). Для кухни потребуется кабель, имеющий соответствующую мощность. Приобретается 32-х метровый отрезок, мощностью 800 Вт. Находится шаг его укладки на указанной площади: 5×150/32=23 сантиметра.

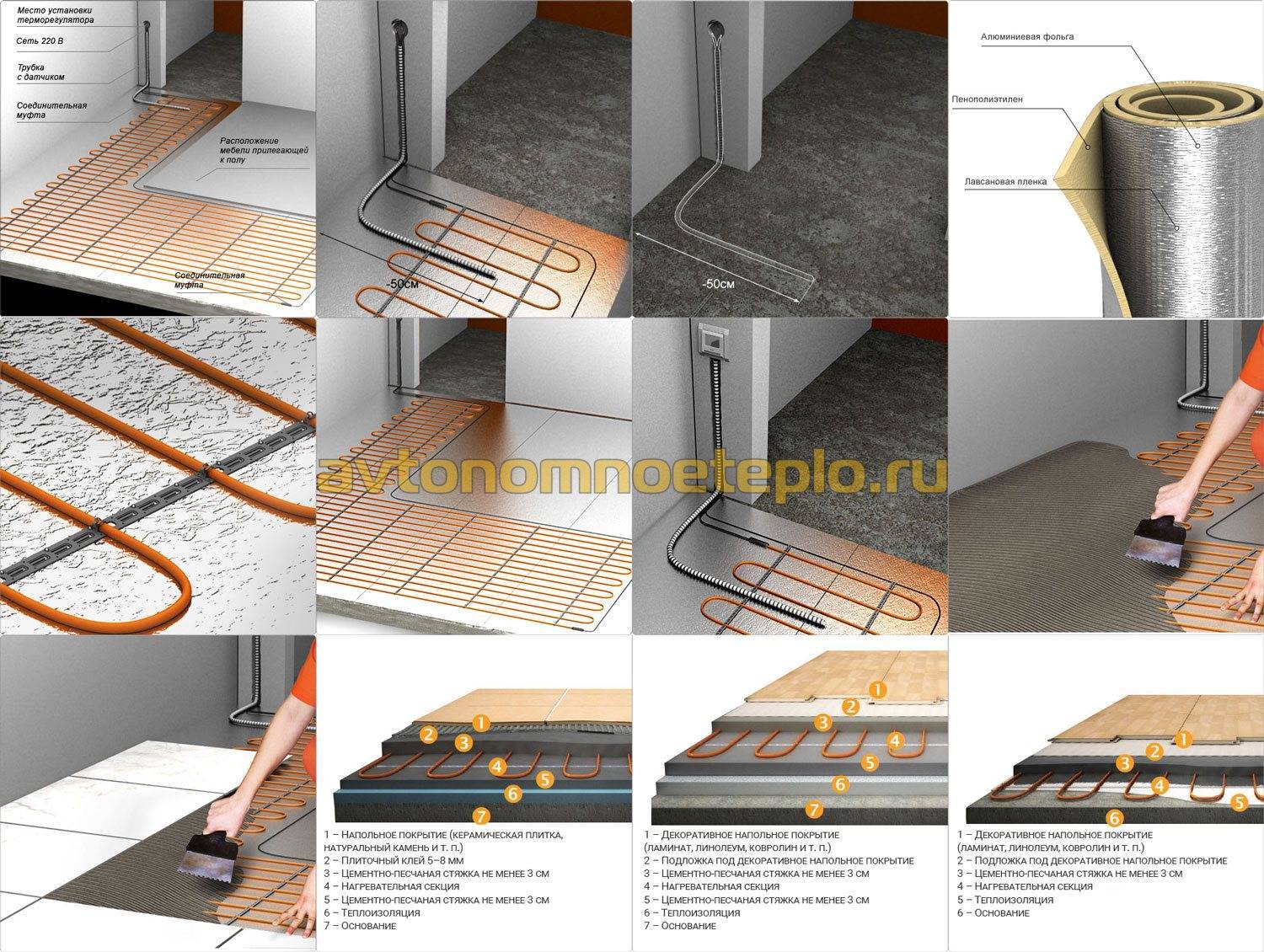

Выполнение монтажных работ включает:

• выбор и подготовку места установки в помещении блока управления (термостата). Его следует ставить не выше 100 сантиметров на свободной для доступа стене. Под корпус прибора готовится соответствующее отверстие в стене;
• к блоку подводятся силовые провода питания и заземляющий провод;
• перпендикулярно выполняется канавка в стене для прокладки проводов к кабелю нагревателя;
• выполнение теплоизолирующего слоя, толщиной не менее 2-х сантиметров;
• по настилаемой через 50 сантиметров монтажной ленте укладывается кабель, согласно предварительно рассчитанной схеме (змейкой, спиралью) в зависимости от его типа так, чтобы его укладка нигде не пересекалась и не соприкасалась;
• соединение силовых проводов питания и нагревательного кабеля выполняется с помощью муфты, с расчётом её дальнейшей заделки в стяжке;
• установку в гофрированной пластиковой трубке термодатчика;
• проверку тестером целостности жил кабеля и мегомметром сопротивления изоляции;
• заливку стяжки пола, её толщина составляет от 3 до 5 сантиметров.

После того, как выполненная стяжка окончательно затвердеет, выполняется подключение заземляющих, питающих и проводов датчика температуры к соответствующим винтам на колодке блока управления.

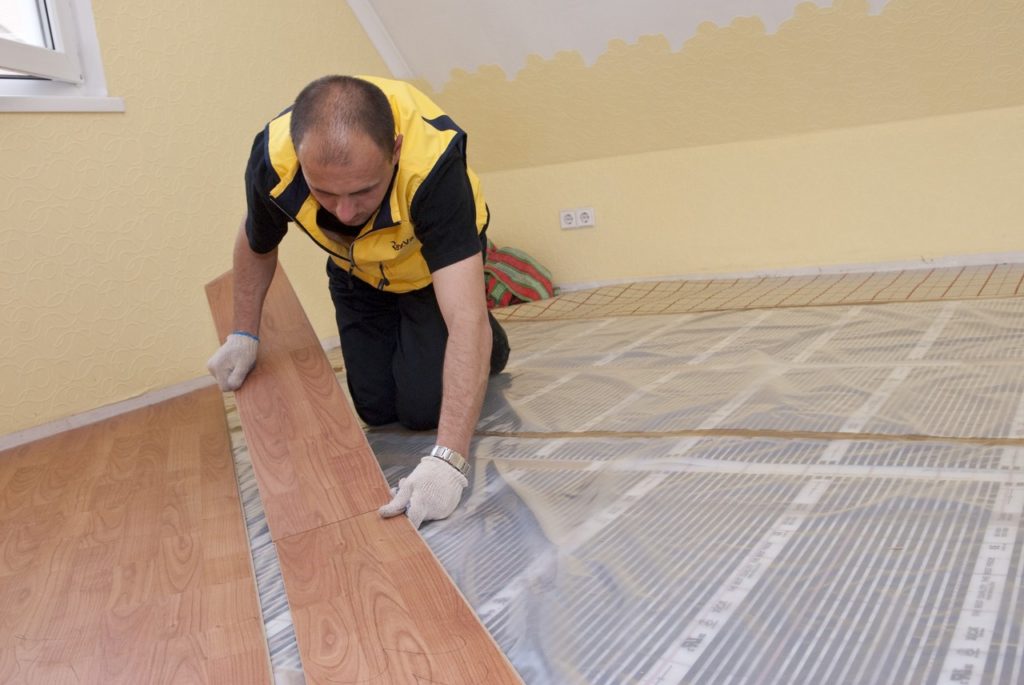

Устройство пленочного теплого пола включает примерную последовательность действий:

• очистка и подготовка поверхности несущей основы пола;
• настил подложки фольгированным слоем вверх;
• укладка на подложку плёнки, предварительно нарезанной по размерам обогреваемой части пола. Выполняется медными контактами вниз к стене с терморегулятором, матовой стороной наверх. Слой закрепляется скотчем;
• изоляция не подключаемых медных контактов;
• подключаемые контакты фиксируются на проводах питания и подключаются к плёнке, контакты изолируются скотчем;
• установленная плёнка закрепляется на фольге скотчем;
• для теплового датчика и датчика под плёнку, в районе размещения терморегулятора, в фольге выполняются канавки на расстоянии не менее сантиметра;
• в любом месте фольгированным скотчем крепится заземляющий провод, тем же скотчем соединяется фольга слоёв подложки;
• к блоку терморегулятора подключаются провода питания, заземление и датчиков;
• проверка работоспособности плёночных модулей в собранной системе, через минуту после включения должен нагреваться каждый;
• укладывается напольное покрытие.

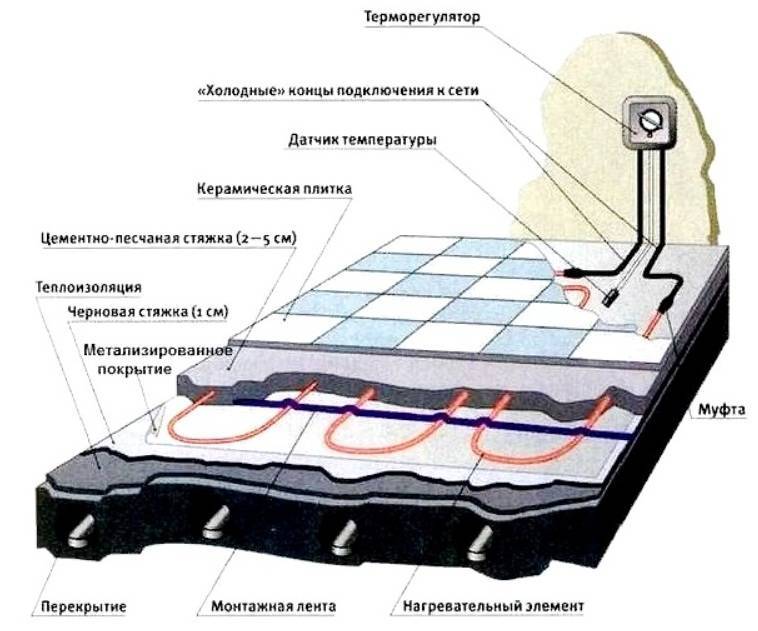

Пол с электрическим подогревом

Система с электрическим подогревом включает в себя регулятор температуры и электрический кабель. Трудность заключается в выполнении стяжки после укладки проводов. Сама процедура несложна. К другим недостаткам можно отнести достаточное количество потребляемой энергии из сети и излучение, которое «идет» от кабеля.

Пол с электрическим подогревом

Сэкономить можно, установив систему «водяной теплый пол». Конструкция состоит из большого количества пластиковых труб, в которых находится вода. К преимуществам относятся: отсутствие излучения, потребления электроэнергии, низкая стоимость. Установка системы своими руками сложнее, чем в первом случае. А опасаться стоит того, что трубы могут лопнуть и соседи снизу будут затоплены.

Как сделать водяной теплый пол?

Роль теплоносителя в таких полах выполняет жидкость. Циркулируя под полом при помощи труб, нагревая комнату от водяного отопления. Такой вид полов позволяет использовать практически любой вид котлов.

Дальше подана лаконичная инструкция, как самому сделать водяной теплый пол:

монтаж группы коллекторов;

• установка врезного шкафа, предназначенного для установки коллекторов;
• подведение труб, которые подают и отводят воду. Каждая труба должна быть оборудована запорными вентилями;
• коллектор должен быть подключён к запорному вентилю. С одной стороны вентиля необходимо установить отвод воздуха, а с противоположной – сливной кран.

Подготовительные работы

• Вычисления мощности отопительной системы для вашего помещения, учитывая теплопотери и характеристики.
• Подготовка основы и выравнивание поверхности.
• Выбор подходящей схемы, по которой будут укладываться трубы.

Когда пол уже в процессе укладки, то возникает вопрос – как сделать самую подходящую укладку труб. Есть три самые популярные схемы, обеспечивающие равномерный прогрев полов:

«Улитка». Спираль в два ряда с чередованием горячих и остывших труб. Схема практична в помещениях с большой площадью;

«Змейка». Лучше начинать от внешней стены. Чем дальше от начала трубы, тем холоднее. Подходит для маленьких помещений;

«Меандр» или, как еще называют, «двойная змейка». Прямая и обратная линия труб идут параллельно змейкой по всему полу.

Как сделать водяной теплый пол: разновидности укладки

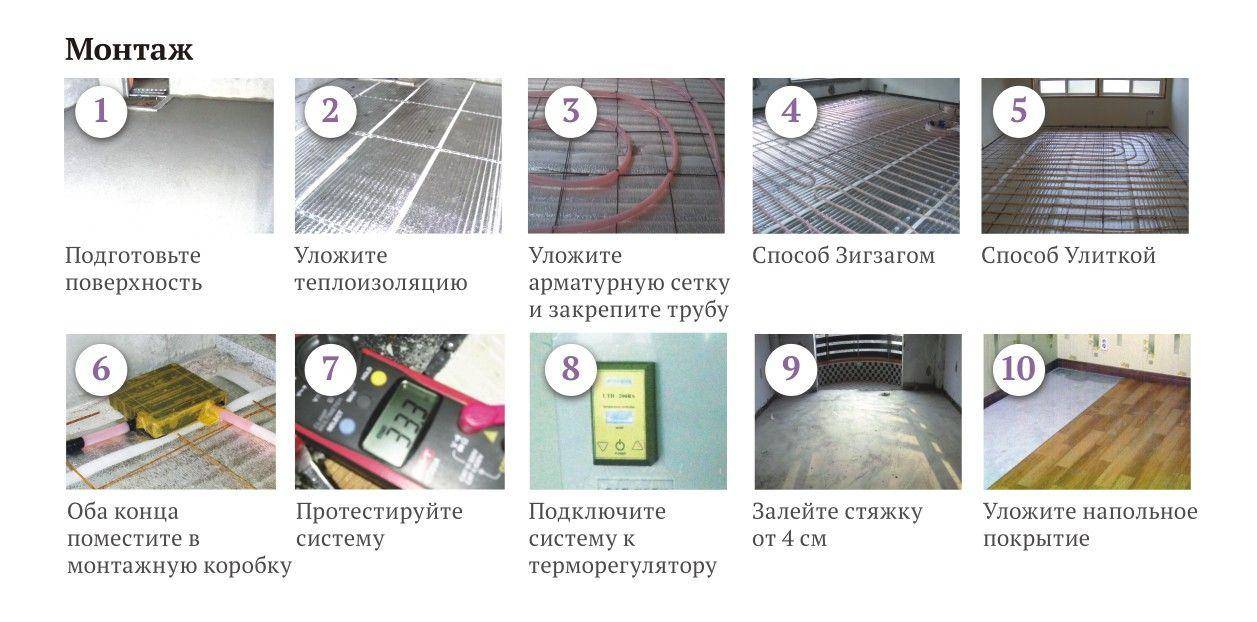

Чтобы не допустить ошибок в процессе укладки теплого водяного пола, нужно сразу определиться с методом укладки.

Бетонная система укладки

Укладка теплоизоляции, которая будет иметь такие параметры: толщина слоя от 30 мм с коэффициентом плотности от 35 кг/м3. Рекомендуется использовать полистирольную или же пеноплексовую изоляцию.

Хорошей альтернативой могут стать специальные маты с фиксаторами:

• прикрепление демпферной ленты по всему периметру стены. Это делается для того, чтоб компенсировать расширение стяжек;
• укладка толстой полиэтиленовой пленки;
• сетка из проволоки, которая послужит основой для крепления трубы;
• гидравлические испытания. Трубы проверяются на показатели герметичности и прочности. Выполняются в течение 24 часов при давлении 3-4 бар;
• укладывание бетонной смеси для стяжки. Сама стяжка устанавливается на уровне не ниже 3 и не выше 15 см над трубами. В продаже имеется уже готовая специализированная смесь для стяжки пола;
• высыхание стяжки длится не менее 28 дней, во время которых нельзя включать пол;
• вкладка выбранного покрытия.

Полистирольная система

Особенностью этой системы считается меньшая толщина пола, которая достигается отсутствием бетонной стяжки. Поверх системы выкладывается слой гипсо-волокнистого листа (ГВЛ), в случае ламината или керамической плитки – два слоя ГВЛ:

• укладка полистирольных плит так, как запланировано на чертежах;
• хорошие и качественные алюминиевые пластины, которые обеспечивают равномерное нагревание и должны покрыть не меньше 80% площади, и трубы;
• установка гипсо-волокнистых листов для прочности конструкции;
• монтаж покрытия.

Если в помещении отопление осуществляется от радиаторной системы отопления, то теплый пол можно проложить от системы.

Как сделать теплый пол от отопления?

Установка тёплого пола без смены котла становится ещё более быстрой. Поэтому сейчас вы получите подсказки, как проще сделать теплый пол от отопления.

Подготовка пола, стяжка и укладка контура делается по предыдущим инструкциям

Обратите внимание на разницу составов, так как смесь для стяжки влияет на правильное функционирование пола

Может быть интересно

При этом очень важно учесть все особенности отапливаемой комнаты, возможные теплопотери и точно знать, как правильно сделать водяной теплый пол

Какой ламинат подойдет?

Чтобы теплый пол был максимально эффективен, необходимо со всей ответственностью подойти к выбору ламината. Покупая этот материал, следует учитывать его:

• коэффициент сопротивления теплу. Этот показатель зависит от текстуры материала. Чем выше пористость, тем лучше теплопроводимость;
• максимальная температура нагрева. Специалисты не рекомендуют нагревать ламинат выше 27-30 °C. Это связано с тем, что при перегреве этого материала выделяется вредное для здоровья человека вещество – формальдегид, а само покрытие деформируется;
• толщина. При выборе этого параметра следует помнить не только о теплопроводимости (чем тоньше, тем лучше), но и о характеристиках эксплуатации (по нем нужно будет ходить, устанавливать мебель). Наиболее оптимальная толщина ламината на теплый пол — 8 мм;
• класс. Эта характеристика мало влияет на эффективность электрического теплого пола, но от нее зависит долгосрочность эксплуатации напольного покрытия. В основном стоимость ламината зависит от его класса (чем выше класс, тем больше цена);
• маркировка. Упаковка ламината содержит специальную маркировку, указывающую на возможность использования его для теплого пола.

Грамотно подобранный ламинат станет гарантией хорошей эффективности и долговременности эксплуатации всей конструкции.
