Теплый пол на балконе своими руками: монтаж инфракрасных матов под мягкие напольные покрытия

Выбираем подходящую систему

Вопрос, какой теплый пол лучше на лоджии или на балконе, далеко не праздный. Вообще сейчас распространены 3 основных системы подобного отопления:

1. Первая и самая заманчивая с точки зрения финансовых затрат на эксплуатацию это водяная система. В этом варианте в стяжку закладываются трубы, по которым циркулирует вода из центральной системы отопления;
2. Не менее популярным является электрический пол, где в качестве основного теплоносителя используется нагревающий кабель, он греется за счет своего же внутреннего сопротивления;
3. И наконец, самая новая система из всех ныне существующих это так называемый пленочный инфракрасный пол. Такой теплый пол на балконе хотя и питается от электросети, но принцип работы у него иной. Карбоновая паста, запаянная в полиэстеровую пленку, испускает ультрафиолетовые лучи в длинноволновом диапазоне. Это те же солнечные лучи, они греют не воздух, как обычный радиатор, а все предметы, встречающиеся на их пути.

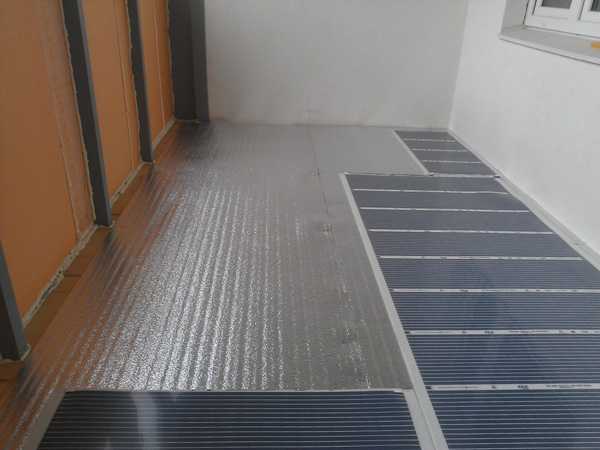

Инфракрасная система обогрева лоджии.

Каждая из этих систем по-своему хороша. Здесь нужно учитывать конкретные условия именно в вашей квартире. Начнем с того, что мало кто из обывателей отличает лоджию от балкона, а различие есть и оно довольно серьезное:

• Балкон это небольшая железобетонная плита, выдвинутая за пределы фасада здания. Она держится только за счет своей физической прочности, а прочность эта, естественно не безразмерная. По нормам ГОСТ, несущая способность балкона составляет порядка 200 кг/м²;
• Типовой балкон в тех же хрущевках имеет ориентировочную площадь около 3м². Нетрудно сосчитать, что максимум, который можно грузить на такую конструкцию составляет 600 кг. И это мы еще не учитывали естественный износ плиты, а этим домам уже более полувека;
• Дальше анализируем. Водяной теплый пол нам уже не подходит, так как там только одна бетонная стяжка толщиной порядка 50 мм будет весить больше 300 кг. Если к этому добавить вес ограждения, утепления и оконного блока, то я бы на такой балкон выйти уже побоялся. Следовательно, в хрущевках и брежневках мы можем выбирать только между кабельным и инфракрасным вариантами;
• С лоджиями дело обстоит намного лучше. Несущая плита здесь имеет две основательные подпорки с обеих сторон. Такая, казалось бы, мелочь увеличивает ее несущую способность как минимум втрое. С таким колоссальным запасом прочности теплый пол на лоджии можно устанавливать любой, главное чтобы вам нравилось, и ЖЭК не нервничал.

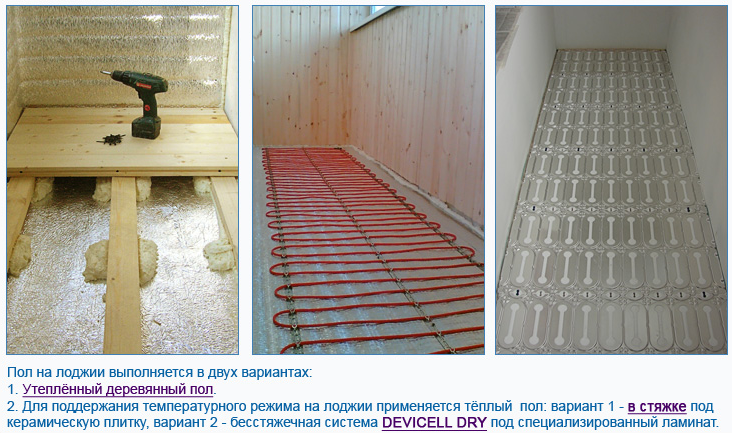

Варианты укладки теплопроводных элементов.

Как я уже упоминал, водяной теплый пол, запитанный от центрального отопления, на первый взгляд многим кажется самым лучшим вариантом. Еще бы, смонтировал, подключил и платишь как за обычную батарею. Но не все так «нарядно» как кажется:

• Начнем с того, что система не автономна. То есть пока не наступит отопительный сезон, на балконе будет прохладно;
• По правилам температура теплоносителя в трубах водяного пола не должна превышать 40ºС, если она будет больше, вам самим будет не комфортно. Согласно тех же нормативов, температура подачи теплоносителя в радиаторы высотных домов должна быть не менее 70ºС и во многих регионах, где чиновники едят свой хлеб не зря, это правило соблюдается. Соответственно, если мы врежемся в общую систему, полы на лоджии будут, во-первых, нерегулируемыми, а во-вторых, горячими, что согласитесь то же плохо;
• Но все что я рассказывал до этого момента, были цветочки. Есть закон, запрещающий самовольно подключать систему «Теплый пол» к центральному отоплению. У наших чиновников, конечно, есть лазейки, но сами понимаете, в какую сумму это разрешение обойдется. Если вы готовы «сражаться», то можете попробовать. Хотя сколько я сталкивался, добивались такого разрешения единицы, остальные ставили электрические нагреватели, монтаж которых не требует никаких разрешений;

Сухой способ укладки труб на специальную утепленную основу.

• Что же касается электрических полов, здесь тоже есть свои нюансы. Для тех хозяев, которые планируют делать стяжку или укладывать напольную кафельную плитку, больше подходит нагревающий электрический кабель;
• В случае же когда нужно сделать теплый пол своими руками на балконе быстро и чисто, то есть без разного рода заливок и стяжек, лучше всего подходит ультрафиолетовый пленочный вариант. Плюс ко всему, этот вариант еще и самый легкий с точки зрения веса конструкции.

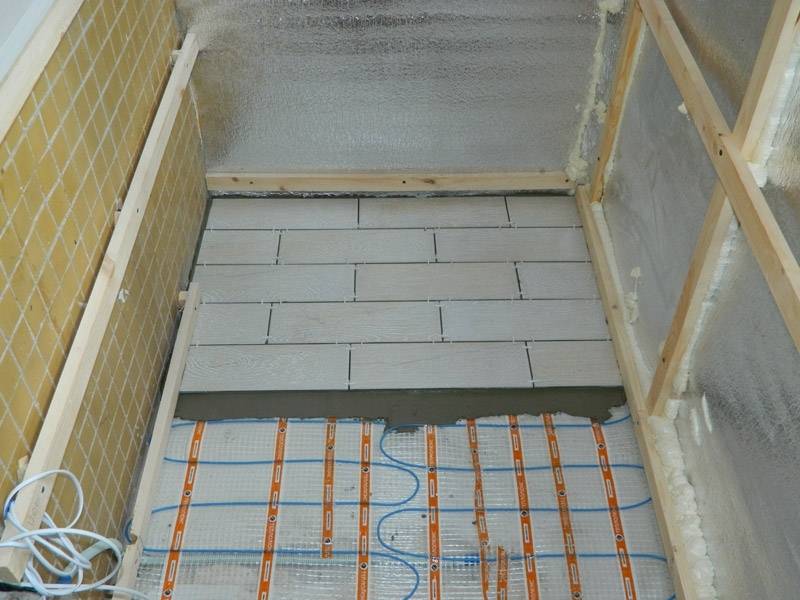

Заводской набор для электрического теплого пола.

Подготовка плиты и основания

Для начала необходимо проверить ровность поверхности основания балкона. Это осуществляется при помощи строительного уровня. В том случае, когда основание недостаточно ровное, необходимо сначала выполнить его выравнивание при помощи стяжки.

Следующие этапы:

• Начальный этап установки балконного пола заключается в заливке стяжки. Чтобы стяжка была ровной, в первую очередь нужно решить проблему выравнивания пола. Делается это при помощи установки маяков, представляющих собой укреплённые полосы из металла. Данные полосы разрезаются на некоторое количество частей (зависит от величины балкона) и устанавливаются на расстоянии 60 см друг от друга, перпендикулярно основанию.
• Выравнивать маяки нужно при помощи строительного уровня и полусухого раствора, которым они фиксируются. В том случае, когда балкон не застеклён, следует сделать небольшой наклон в сторону улицы. Все маяки выравнивать отдельно. Когда работа будет окончена, следует выполнить заключительное выравнивание по всей площади.

• Для утепления стяжки хорошо подойдёт керамзит, который необходимо поместить на уровень профиля, выполнив вместе с этим заливку. Можно не опасаться успеть сделать это за один раз, так как поверхность не такая большая по площади. Когда заливка пола будет выполнена, следует дождаться его окончательного затвердения, которое произойдёт за некоторое количество дней.
• Когда пол затвердеет, можно будет выполнить заключительную отделку. Подходящим для этой отделки материалом может стать керамическая плитка.

Инфракрасный тёплый пол на балконе или лоджии

Теплый пол на лоджии может быть инфракрасным – популярным обогревом для балкона. Простой в монтаже и недорогой он обогревает только поверхность пола, не направляя поток тепла вниз, но выполнить утепление основания все же придется, чтобы поверхность не остывала слишком быстро после отключения контура от сети.

Для инфракрасного пола на лоджии или балконе нужен изолон с фольгой в основании, стыки материала при укладке соединяют фольгированным скотчем.

Инфракрасный тёплый пол

В местах, где есть термодатчики, вырезают отверстия, тогда элементы не будут выступать наружу. Пленка поставляется полотном, которое разрезают по линиям разметки. Куски нужного размера кладут на изолон и подсоединяют к управляющим элементами с изоляцией каждого из контактов. Сверху делают гидроизоляцию полиэтиленом внахлест, затем отделывают декоративными материалами.

Маты с греющим кабелем или змейка греющего контура под ламинат также могут быть применены для обогрева полов на лоджии или балконе, но из-за попеременного сечения в этих нагревателях потребуется стяжка с армированием.

Правила монтажа водяного теплого пола

Монтаж водяного теплого пола на деревянное основание

Классическая схема сборки водяного теплого пола выглядит следующим образом:

• подготовка поверхности чернового пола;
• сборка элементов подключения и управления водяного контура (установка коллектора и узла смешивания, присоединение к источнику теплоносителя);
• укладка теплоизоляционного слоя;
• укладка стеклосетки и распределение труб водяного теплого пола. К сетке их крепят капроновыми хомутами или обычной проволокой;

• подключение трубопровода, подача давления и проверка на герметичность;
• заполнение трубопровода теплоносителем под рабочим давлением и заливка стяжки;
• выдержка стяжки до полного высыхания, укладка напольного покрытия.

Этот способ используется на бетонных перекрытиях. Однако, в деревянных домах или коттеджах с деревянными перекрытиями такой вариант подходит не всегда. Поскольку нагрузка от стяжки для деревянных перекрытий может быть слишком высока, водяной теплый пол приходится укладывать без нее. Этот способ называют настильной системой. Рассмотрим ее внимательнее.

Настильная система укладки водяного теплого пола

Настильная система укладки

По данной методике стяжка не используется, а на поверхность деревянного чернового пола прикрепляются деревянные дощечки (лаги). Они располагаются так, чтобы трубопроводы проходили между дощечками. Лаги должны быть распределены по всей поверхности с максимальной равномерностью и без больших промежутков, поскольку они служат опорными элементами для листового настила.

Иногда трубопровод укладывают прямо на черновой пол. Древесина является великолепным теплоизолятором, поэтому приобретение и укладка дополнительного слоя в данном случае нецелесообразны. Существует весьма эффективный способ усилить теплоотдачу труб теплого пола и частично компенсировать поглощение тепловой энергии листовым настилом.

Для этого используются теплоотражающие пластины. Они имеют сечение в виде перевернутой буквы «Ω» с развитыми горизонтальными полочками. Трубу укладывают в круглую центральную часть, а полочки оказываются плотно прижатыми к листовому настилу. Это создает условия для эффективной теплопередачи и позволяет снизить режим нагрева теплоносителя.

Преимущества настильной системы монтажа

Настильная система является вполне конкурентоспособной альтернативой традиционному способу монтажа она обладает важными преимуществами:

1. сравнительно малый вес отопительного контура, не оказывающий серьезного воздействия на деревянное перекрытие;
2. простота и высокая скорость сборки — нет нужды дожидаться застывания стяжки;
3. высокая ремонтопригодность водяного теплого пола. Здесь вся конструкция разборная, что позволяет в любой момент получить доступ к проблемному участку трубы.

Принципиальных недостатков у этой системы нет, если не считать ее меньшую эффективность и неизбежные теплопотери. Однако, отсутствие избыточной нагрузки на перекрытие и высокая скорость монтажа в глазах большинства пользователей выглядят вполне убедительными аргументами в пользу такого способы монтажа.

Сочетается ли теплый пол с ламинатом

Балкон — место обычно повышенной влажности и колебания температур, поэтому нужно грамотно выбрать качественный влагостойкий ламинат (не ниже 33 класса). Обязательно необходимо позаботиться о гидроизоляции самого помещения. Поэтому, если на балконе планируется сушить одежду или устраивать зимний сад, желательно выбрать иной способ отделки.

Ламинат подходит для застекленного балкона. Перед обшивкой нужно его обязательно утеплить, чтобы температура опускалась не ниже +5°C. Ламинат на балконе стильно смотрится. Этот капризный материал недолюбливает резких перепадов, поэтому перед установкой желательно держать его в помещении.

Для финишной отделки как раз нужен материал, который прекрасно проводит тепло

Во время покупки нужно обращать внимание на маркировку. Там должно быть указано, что конкретный тип ламината рекомендуется укладывать на теплый пол

Важно помнить, что температура выше 26 °C провоцирует выделение материалом нежелательных испарений.

Как устанавливают обогревающую конструкцию

Процесс установки водяного пола сложнее, чем прочие, поскольку потребуется поверка труб перед тем, как уложить их и покрыть стяжкой. Остальные варианты в этом плане проще, но нагревают они меньше, чем водяной пол.

Монтаж водяной системы

Чисто технически монтаж производится по той же схеме, что и у электрических полов. Установка производится на бетонную стяжку или между деревянными лагами. Бетон считается прочнее, плюс он служит отличным проводником тепла и сохраняет его надолго.

Водяной теплый пол

Пол, на котором будут проводиться работы должен быть идеально ровным

Важно учесть этот нюанс, поскольку при постройке внешние конструкции делаются под небольшим наклоном, чтобы вода не задерживалась на крыше, а спокойно стекала вниз. Для водяной конструкции необходим дополнительный слой гидроизоляции

Материал, который обеспечивает защиту от воды должен по размерам выходить за пределы пола и быть чуть выше финального покрытия.

Для самого настила используется гибкая труба из металлопластика. Она фиксируется на теплоизоляцию небольшими хомутами. На том месте, где хомут накрывает трубу, устанавливается резиновая гофра. Так уберегают места сгибов от внезапного преломления.

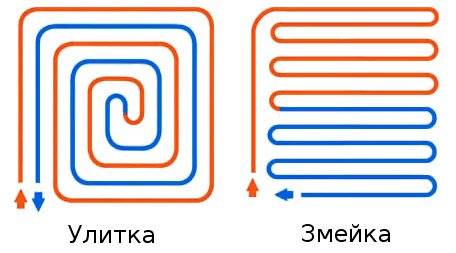

Труба укладывается витками или улиткой. Расстояние между трубами 10-15 см. К стене они должны находиться не ближе чем на 5 см. Пересечения не допускаются.

По периметру вдоль стены прокладывается лента из полиэтилена, чтобы при усадке стяжки был демпферный зазор. Стяжку делают из самовыравнивающегося материала или из смеси цемента и песка по маякам. После ждут полного высыхания состава (7 дней) и укладывают финальную облицовку (через 1 месяц).

Сухая укладка делается на деревянные лаги. Поверхность выравнивать под них не обязательно, достаточно вставить клинья. Лаги размещают через каждые 30 см. Высота конструкции около 7 см (учитывается ширина утеплителя и трубы).

На теплоизоляцию кладется полиэтилен, на него обрешетка. Утеплитель прокладывают между лагами, скрепляя свободное пространство монтажной пеной. Чтобы труба прошла по всем лагам, в местах стыковок нужно сделать пазы. До облицовочного покрытия прокладывается слой фанеры.

Монтаж кабельной системы

Способ укладки кабеля такой же, как и водяной трубы. Для удобства и простоты монтажа можно использовать специальные электрические маты. Это тонкий кабель, который держится на стекловолоконной пленке. Их проще закрепить на теплоизоляции.

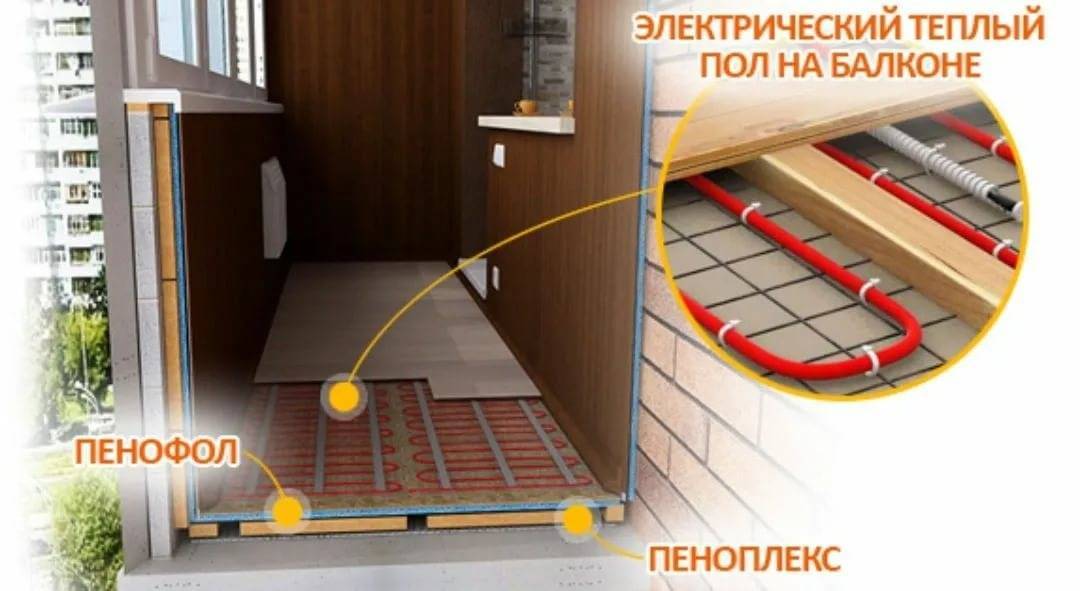

Схема подключения кабельного теплого пола

Перед матами прокладывается слой металлической армирующий сетки. Закреплять маты не требуется. Плиточное покрытие можно класть прямо на них, на специальный клей.

Кабель монтируется аналогично водяной трубе. В местах сгиба перехватывается хомутами, которые фиксируются в термозащиту. Сверху заливается стяжка и кладется кафельная плитка.

Монтаж инфракрасной системы

Самый простой вариант, по времени занимает несколько часов. Перед наложением пленки термозащиту покрывают изолирующим слоем вспененного полимерного полотна. Оно покрыто фольгой. Стыки заклеивают специальным скотчем.

Датчики и контакты должны идти вровень с полом, под них делаются ямки в изоляции. Пленка укладывается сверху на изолон. Контакты отпрессовывают, изолируют.

Сверху выкладывается защитный слой полиэтилена. Далее можно класть любое напольное покрытие. Для этого типа обогревающего настила можно использовать любые материалы. Стяжка после наложения пленки не нужна.

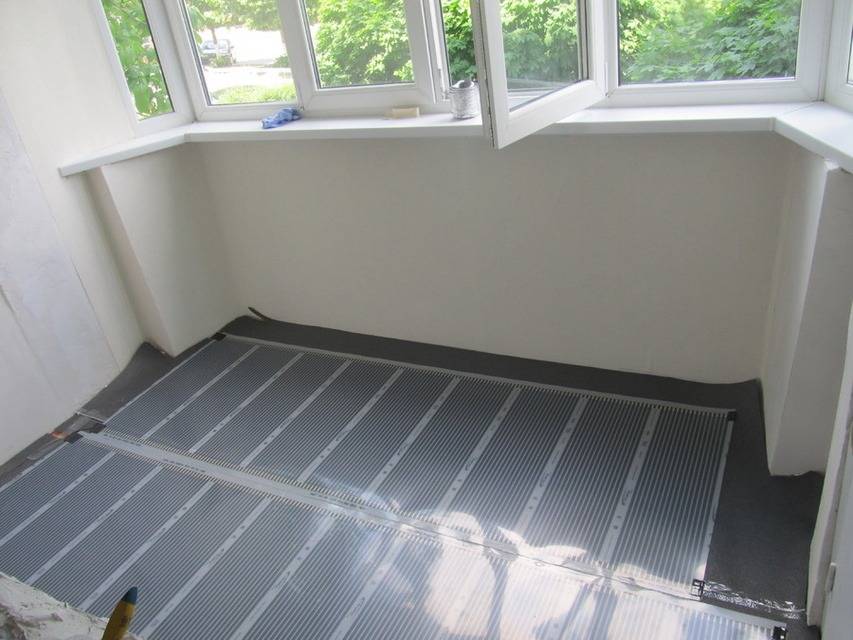

Монтаж пленочного инфракрасного пола

Такая система теплого пола способна обогреть не только облицовочное покрытие, но и стены рядом с ней, что является особым плюсом для любителей домашних растений. Обогрев поможет им пережить зиму на балконе.

Демонтировать настилы, залитые бетонной стяжкой, сложно, потребуется помощь специалистов. Деревянные лаги легко снимаются, как и пленочная система.

Монтаж системы на балконе может быть весьма хлопотным делом, но сделать теплый пол на балконе своими руками реально. После установки финальной стяжки заканчивают отделку стен помещения. Завершается ремонт напольным покрытием

Важно правильно подобрать обогрев под тип помещения. Подготовить ровную поверхность, гидро и теплоизоляцию

Трубы или кабель должны быть зафиксированы, воздуха в пространстве между теплоизоляцией и стяжкой оставаться не должно.

Система теплого пола пригодится тем, кто сушит белье на балконе или хочет создать на нем тихий уголок для занятия хобби. Стекла в таком помещении замерзать не будут, теплый воздух от настила поднимается вверх и не дает им покрываться инеем.

Открывать окна на лоджии, где установлена конструкция можно совершенно безопасно, перепад температур никак не повлияет на ее сохранность.

Назначение

Планировки квартир советских времен предусматривали место для установки радиатора. Сегодня большинство современных зданий с квартирами под отделку строятся без них. Как в старых помещениях, так и в новых, хозяевам хочется сохранить максимум свободного пространства.

Радиаторы центрального отопления занимают много места, их сложно вписать в интерьер незаметно. Если это и удастся, то конструкция займет как минимум 50 см площади под подоконником. А если помещение большое, то потерянная территория складывается в десятки квадратных метров.

Обогревающий пол на лоджии и непосредственно в квартире – отличная альтернатива центральному отоплению. Тепло по площади распределяется равномерно и метры остаются свободными для любых фантазий владельцев квартиры. Воздух в квартире нагревается снизу вверх, создавая тем самым приятную атмосферу в помещении.

Что надо знать перед началом работ по утеплению

Чтобы избежать досадных ошибок, необходимо внимательно изучить нормы и строительные нормы

На что следует обратить внимание?

Состояние парапета

В старых постройках обязательно подлежит замене, несущие конструкции не рассчитаны на дополнительный вес стеклопакетов.

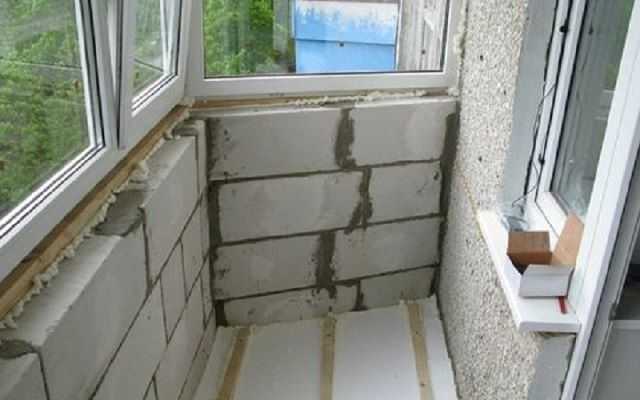

Парапет на балкон из пеноблоков

Плита перекрытия

изготавливается из железобетона толщиной 10 см; с точки зрения физической прочности он может выдерживать дополнительные нагрузки, вызванные строительными мерами по утеплению конструкции.

Расчет дополнительной весовой нагрузки на балконную плиту

Перейти к расчетам Укажите необходимые данные и нажмите «Рассчитать вес устраиваемого забора». Необходимое количество пенобетонных блоков. Формат блоков: 600 × 300 × 100 мм 600 × 300 × 150 мм 600 × 300 × 200 мм 600 × 300 × 300 мм 600 × 300 × 400 мм Пенобетон марки D 400 D 500 D 600 D 700 D 800 D 900 D 1000 D 1100 D 1200

Утепление внешних поверхностей

Очень важный и в то же время сложный вопрос. Некоторые органы местного самоуправления категорически запрещают изменять внешний вид фасадов зданий, особенно в центральных или исторических районах. Это значит, что на балконе будет холодно, полы с подогревом делать нецелесообразно.

Утепление внутренних поверхностей

Такой вариант можно рассматривать только в случае относительно большого балкона. Для создания более-менее эффективного утеплителя толщина пенопласта или минеральной ваты не может быть меньше 10 см, это ощутимое уменьшение объема создаваемого пространства.

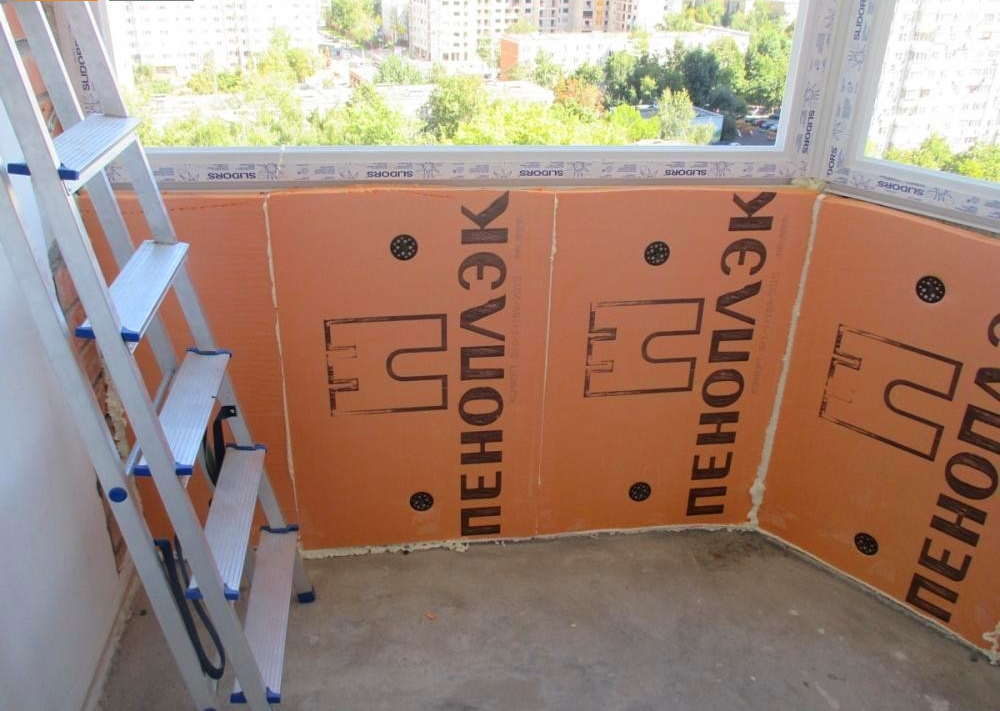

Утепление балкона

Возможность использования воды и электричества.

Первый в настоящее время практически не используется. Почему?

Цены на теплый пол

теплый пол

1. Во-первых, его довольно сложно установить — нужно установить трубопровод из пластика, отдельно рассчитать его диаметр, согласовать дополнительное сопротивление гидравлического потока с возможностями имеющегося водяного насоса.
2. Во-вторых, при протечках появляются большие проблемы, для устранения которых нужно полностью разобрать напольное покрытие.
3. В-третьих, возникают сложности с получением авторизации на подключение. Не все управляющие организации по тем или иным причинам выполняют пожелания арендаторов.

Оптимальный вариант — электрическое отопление.

Инфракрасный теплый пол

именно на нем мы подробно остановимся в этой статье чуть ниже.

Проблемы и вопросы

При проведении работ или уже после обустройства теплого пола на балконе могут возникнуть вопросы по эксплуатации. Одной из важных проблем является возникновение конденсата. Это скопление влаги, которое со временем может привести к образованию плесени и сырого запаха. Он образуется при разнице температур внешней и внутренней среды. При достижении воздухом определенной температуры, его влажность переходит к параметру 100% и превращается в капли, которые могут появиться на стене, на стекле. Причин может быть несколько. Возможно, теплый пол на балконе существенно повышает общую температуру помещения, тогда как снаружи балкон плохо утеплен. Стены балкона или лоджии остаются холодными, а при взаимодействии с теплым воздухом внутри образуется вода. Индекс разницы температур при появлении такого явления называется точкой росы. Избавится от скопления конденсата можно, установив осушитель воздуха, чтобы снизить уровень влажности, или же поддерживая постоянную температуру, которая не дает “росе” образоваться.

Сюрпризы может принести не только теплый пол на лоджии. Если вы отказались превращать ее в жилое пространство, утеплили только пенофолом или пенопластом, который влияет на разницу температур между домом и улицей только на 1-2 градуса, на полу и стенах также может появиться конденсат. В доме температура гораздо выше, чем на лоджии, балконная дверь пропускает из нее теплый воздух. Контраст температур дает эффект точки росы и на поверхности стен и стекол лоджии образуются капли воды. Если осенью и весной можно ограничиться осушителем, то зимой есть опасность оледенения поверхностей, что отрицательно скажется и на самих материалах отделки, и на использовании этого помещения в целом. Проблема влажности – один из основных поводов все же сделать теплый пол на лоджии, прибегая к услугам фирм или орудуя своими руками.

Если вы делаете электрический теплый пол и заливаете его стяжкой из цемента или полимеров, то на лоджии можно использовать только специальные серии смеси, которые не будут трескаться от нагрева и крошиться со временем. Обустроенный теплый пол на лоджии позволит получить как и дополнительное пространство для квартиры, так и место для времяпровождения долгими зимними вечерами.

Кабельный теплый пол

Кабельная система обогрева пола имеет ряд достоинств:

• Экономичность. Это достаточно экономная система, потребляющая сравнительно небольшое количество электроэнергии.
• Долговечность и надежность. Нагревательный кабель представляет собой проводник, помещается в слой изоляции. Ему не страшны окислительные процессы. Сверху кабель заливается слоем стяжкой и покрывается напольным покрытием, что исключает его механическое повреждение.
• Легкое регулирование температуры. Интенсивность обогрева регулируется с помощью простого в управлении терморегулятора, что позволяет легко создать комфортную температуру.

Прежде всего, следует правильно подготовить основу пола. Обязательно укладывают слой гидроизоляции и утеплитель. Если к этому этапу отнестись несерьезно, то система теплого пола будет обогревать не только ваш балкон, но и отдавать тепло вниз в плиту перекрытия, что приведет к большим и бесполезным потерям.

Укладка кабельного теплого пола

Кроме того следует учесть следующие моменты:

• Необходимо следить, чтобы при укладке на кабель стяжки не образовывалось воздушных зазоров. Толщину стяжки делают 3-5 см.
• Кабель укладывают зигзагообразно. Между соседними линиями делают интервал около 10 см.
• Терморегулятор монтируется в доступном месте.
• Теплый пол на лоджии может использоваться не ранее чем через 3 недели после полного затвердевания стяжки.

Вариант #1 – водяной теплый пол

Особенности технологии обустройства

Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.

Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие

Технология монтажа водяного пола включает ряд этапов:

• Выкладывание на подготовленное базовое основание фольгированного утеплителя;
• Укладка арматурной сетки для фиксации водопроводных труб;
• Монтаж системы из металлопластиковых труб;
• Заливка песчано-цементной стяжки;
• Укладка плитки на клеющий состав.

Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.

Особо актуально соблюдение этого условия при проектировании теплого пола в комнатах, расположенных на первых этажах, под которыми размещены неотапливаемые подвальные помещения.

Достоинства и недостатки данной системы

Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:

• Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
• Выполняет роль мощного аккумулятора тепловой энергии.

Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.

Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом

Существенным недостатком этого типа пола является его толщина. Только цементная стяжка «съедает» 30-60 мм высоты. В условиях стандартных квартир, для которых не характерны высокие потолки, «украденные» сантиметры сразу будут заметны.

Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.

Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм

Специалисты не рекомендуют устанавливать его в многоэтажных домах советских построек, поскольку применяемые в те времена межэтажные перекрытия не предусмотрены для повышенных нагрузок, которую будет создавать массивная теплоаккумулирующая стяжка.

Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.

Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.

А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.

Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:

Температура подачи, oC.
Температура обратки, oC.
Шаг трубы, м.	0.050.10.150.20.250.30.35
Труба	Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытие	ПлиткаЛаминат на подложкеПаркет на фанереКовролин
Толщина стяжки над трубой, м.
Удельная тепловая мощность, Вт/м2
Температура поверхности пола (средняя), oC
Удельный расход теплоносителя, (л/ч)/м2

На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:

Деревянный пол

Дерево является экологически чистым и по своей природе теплым материалом. Однако следует учитывать, что такой пол существенно увеличивает нагрузку на бетонную плиту балкона.

Если вы решили остановить свой выбор на покрытии из дерева, то в качестве нагревательной системы лучше взять инфракрасный пленочный пол.

Отделка лоджии деревом

Деревянный настил укладывают в следующей последовательности:

• Выравнивают и ремонтируют бетонную плиту основания пола. При необходимости делают небольшую стяжку.
• Укладывается слой гидроизоляции. В качестве гидроизоляции может использоваться обычная полиэтиленовая пленка.
• На расстоянии 40-60 см друг от друга укладываются лаги, которые крепятся к полу.
• Между лагами раскладывают утеплитель.
• Укладывают слой теплоотражающего материала.
• Раскладываются полосы пленочного теплого инфракрасного пола.
• Укладывается чистовая доска.

Способы монтажа электропола

Способ укладки зависит от типа системы и напольного покрытия. Но среди всех имеющихся можно отметить 2 наиболее распространенных метода:

• В стяжку или плиточный клей (нагревательные маты или кабель).
• Под финишное покрытие.

Перед тем, как провести все работы по укладке нужно подготовить поверхность. Для этого ее нужно очистить от загрязнений, пропылесосить и промыть.

Если на лоджии имеется старое финишное покрытие, например, плитка, ее демонтаж можно не проводить, а уложить теплые полы поверх нее.

В плиточный клей

Согласно схемы разметки кабелей нужно проложить штробы. Они будут предназначены для расположения датчика температуры.

Прибор запаивают в гофротрубе с одной стороны, подсоединив его предварительно к терморегулятору с другой стороны конструкции.

Нагревательный мат укладывают кабелем вверх или вниз, подсоединяя его к приборам. Все места контактов изолируют битумной лентой.

Поверх электропола нужно будет уложить плиточный клей, а потом приступить к монтажу плитки.

Под финиш

Для обустройства пирога пола под электрические полы нужно будет тщательно выровнять основание. Это исключит появление заломов пленки.

На основание укладывают гидроизоляцию. Поверх нее прокладывают монтажные шины и крепежи.

Настилают ик-пленку токопроводящей стороной вниз. Если имеются разрезы, их изолируют битумной мастикой или специальным скотчем.

Подключение электрических проводов проводят по схеме: соединяют медные шины с проводкой. Для этого зажим фиксируют внутри токопроводящего элемента и снаружи, с нижней стороны полосы.

Все имеющиеся ик-полосы подключают к сначала к датчику температуры, а потом — к силовому кабелю.
