Схема укладки теплого водяного пола улиткой

Дополнительные параметры

Среди дополнительных параметров, влияющих на расстояние между трубами теплого водяного пола, можно выделить:

• пожелания заказчика о средней температуре в отапливаемом помещении;
• способ прокладки трубопровода.

Температура в помещении

Оптимальный температурный режим в помещениях различного назначения

Комфортная температура для проживания в различных помещениях определена специалистами.

Данные из таблицы определены для средней полосы России, где температура в холодное время года редко опускается ниже 30ºС. Для северных районов представленные показатели рекомендуется увеличить на 2ºС – 4ºС.

Любой заказчик по своему желанию может увеличить или уменьшить температуру в отопительной системе. Для этого при монтаже пола достаточно уменьшить или увеличить шаг прокладки труб соответственно.

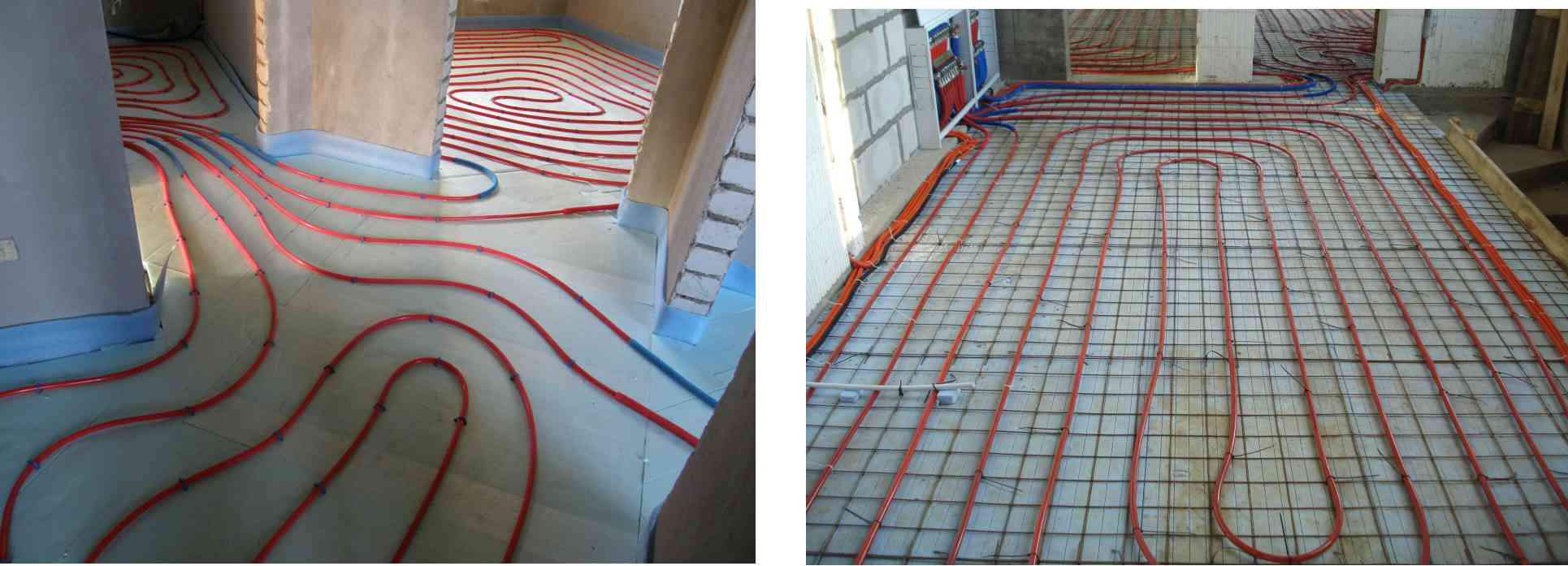

Способы укладки труб

Специалисты различают следующие способы прокладки труб, используемые для обустройства пола:

змейка или угловая змейка. Труба в первую очередь проводится в самые холодные зоны комнаты (к наружным стенам, балкону или окнам), а затем по спирали возвращается обратно к отопительному оборудованию. При использовании змейки невозможно достичь равномерного прогрева помещения. Такой способ используется, если необходимо отсечь холодный воздух от мест его поступления и при наличии дополнительных обогревательных источников. При укладке труб змейкой шаг между трубами должен быть минимально допустимым, то есть составлять 100 мм;

Схема укладки, применяемая для большего обогрева наружных стен

двойная змейка. Принцип расположения труб аналогичен предыдущей схеме. Разница в укладке заключается в том, что прямая и обратная труба идут практически параллельно друг другу. Такой способ допускает увеличения расстояния между витками до 150 мм – 250 мм;

Наиболее приемлемый способ прокладки трубопровода змейкой

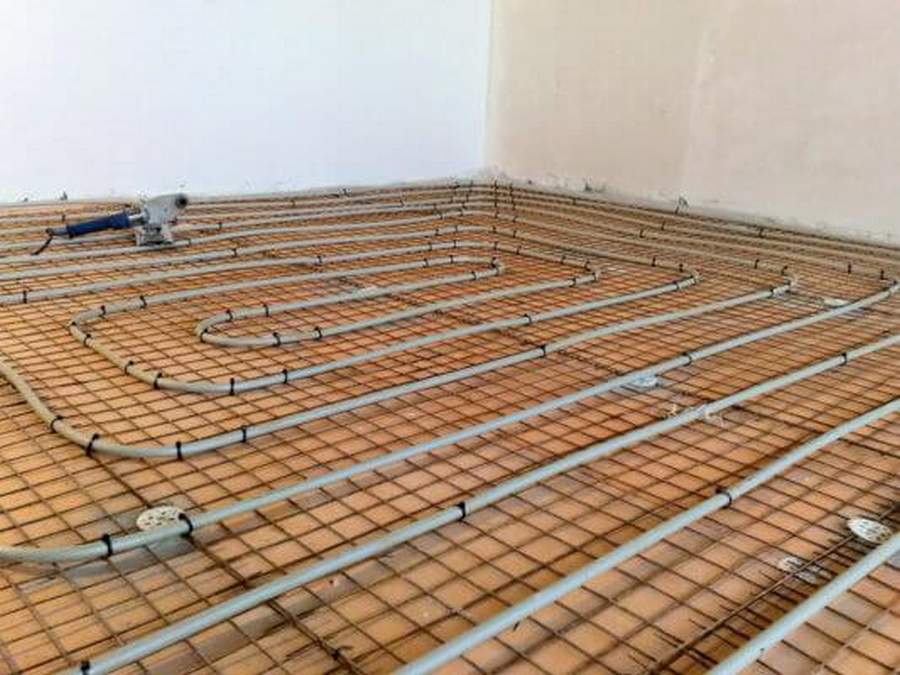

улитка. Трубы прокладываются по внешнему контуру и спиралью сводятся к середине комнаты. Какое расстояние между трубами теплого пола должно быть при использовании спиральной укладки? Такой способ считается самым оптимальным. Он позволяет производить прокладку труб с наибольшим расстоянием между ними, так как потери тепла являются минимальными, а прогрев пола при этом достаточно равномерен.

Укладка труб по спирали к центру помещения

Любой вид укладки труб можно делать как с одинаковым шагом, так и с различным расстоянием между трубами. Такой способ позволяет оптимизировать распределение тепла внутри помещения.

Укладка труб отопления пола с разным шагом

Более подробно со способами раскладки труб, а также преимуществами и недостатками всех схем можно узнать, посмотрев видео.

От выбранного шага прокладки трубопровода пола зависят такие показатели, как равномерность распределения тепла, количество труб, необходимое для устройства отопительной системы.

При выборе маленького шага раскладки пол будет нагреваться слишком сильно, что вызовет дискомфорт проживающих. При применении схемы с большим шагом раскладки пол нагреется неравномерно и человек сможет ощущать ногами разницу температур. Точный расчет параметров пола рекомендуется производить при содействии специалистов или специализированной компьютерной программой, например Valtec.

Выбор труб

Важным моментом в устройстве теплых полов является выбор труб. Поэтому отдавать предпочтение лучше всего изделиям производителя, дающего гарантию на свой товар более 30 лет и обязующегося в случае брака, неисправностей или иных неполадок выплатить компенсацию или полностью возместить стоимость материала.

Наименование	Размер. Цифры типоразмера – наружный диаметр, толщина стенки металлопластиковой трубы	Цена, руб. Приведена цена погонного метра
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX	16 X 2,0 мм, 100 м 16 X 2,0 мм, 200 м	55
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX	20 x 2,0 мм, 100 м	83
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX	26 x 3,0 мм, 50 м	145
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX	32 x 3,0 мм, 50 м	215
МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX	40 x 3,5 мм, 25 м	575
ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА PEX-EVOH	16 х 2,0 мм, 200 м 16 x 2,0 мм, 100 м	50
ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА PEX-EVOH	20 х 2,0 мм, 100 м	69

Труба для теплого пола УПОНОР

При монтаже изгиб труб может варьироваться от 45 до 90°С, что может усложнить процесс укладки материала. К тепломагистрали предъявляются следующие требования:

• прочность;
• износостойкость;
• долговечность;
• достаточная теплопередача;
• низкий показатель теплового расширения;
• нейтральность к воде;
• способность выдерживать температуру до 120°С.

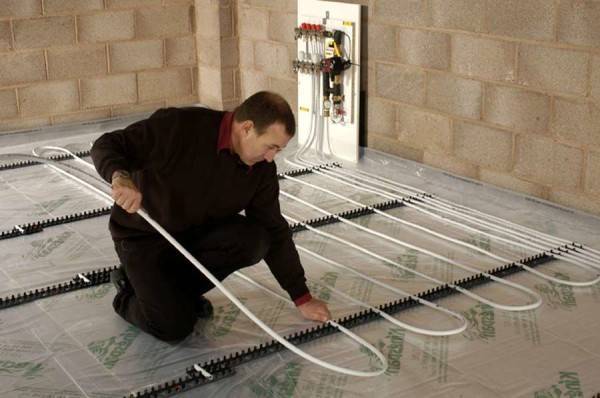

Укладка металлопластиковой трубы

Самые популярные материалы для теплоносителей:

• металлопластик;
• полиэтилен.

Трубы теплого пола полиэтиленовые

Водяной теплый пол

Принцип работы водяного теплого пола, основан на передаче энергии от теплоносителя (горячей воды) окружающему пространству. Горячая вода поступает из центральной системы водоснабжения (в квартире) или от отопительного котла (в бане, в частном доме). Трубы укладываются под полом по особой схеме, в результате чего, напольное покрытие равномерно нагревается. При наличии надежной и бесперебойной подачи теплоносителя, систему водяного теплого пола можно применять как основная сеть отопления дома, демонтировав радиаторы, что существенно улучшит внешний вид помещения и увеличит его полезную площадь.

Способы укладки нагревательных труб

По способу укладки, различают две системы водяных теплых полов:

• В бетонную стяжку. Самый правильный по технологии вариант. Уложенные в пространство под полом, трубы заливаются песчано-цементной смесью с добавлением пластификаторов, что обеспечивает надежную защиту труб от повреждений в результате механических повреждений и обеспечивает высокий коэффициент полезного действии всей отопительной системы. Прогреваясь, бетон, представляет собой равномерно разогретую поверхность, что обеспечивает комфорт жителей дома, так как отсутствуют не прогретые участки напольного покрытия.
• Под деревянный пол. Недорогой, по сравнению с укладкой в стяжку, способ. Трубы укладываются между лагами под черновой пол. Применяется при невозможности произвести заливку бетоном (второй этаж в деревянном доме) или по финансовым причинам. Этот вариант менее эффективен с точки зрения обогрева помещений.

Система труб разводится по заранее установленным схемам:

• Двойная спираль. Применяется в холодных или обладающих большим объемом помещениях. Принцип действия основан на том, что теплая труба пересекается с более холодной, что обеспечивает эффективный и равномерный прогрев всего помещения.
• Змейка. Используется в помещениях средних размеров. Теплоноситель поступает, по трубам, от внешней стены к внутренней, зигзагами.
• Двойная змейка. Применяется при невозможности обеспечить равномерный прогрев одинарной «змейкой». Трубы укладываются двойным зигзагом, когда вводная труба проходит рядом с выходной.

Для изоляции находящегося ниже помещения, применяются теплоизоляционные материалы:

1. Изовер.
2. Вспененный полиэтилен с отражающим слоем. Обладает прекрасными теплоизоляционными свойствами. Применяется в увлажненных помещениях и помещениях, в которых зазор между трубами и черновым полом – минимален.
3. Пенополистироловые плиты. Идеально подойдут для укладки в большое пространство под полом. Этот теплоизолятор сохраняет свои свойства даже в сильно увлажненных помещениях.
4. Минеральная вата. Не рекомендуется к применению в помещениях с повышенной влажностью, так как по мере впитывания влаги, ее теплопроводность увеличивается, а следователь, снижаются теплоизоляционные свойства.

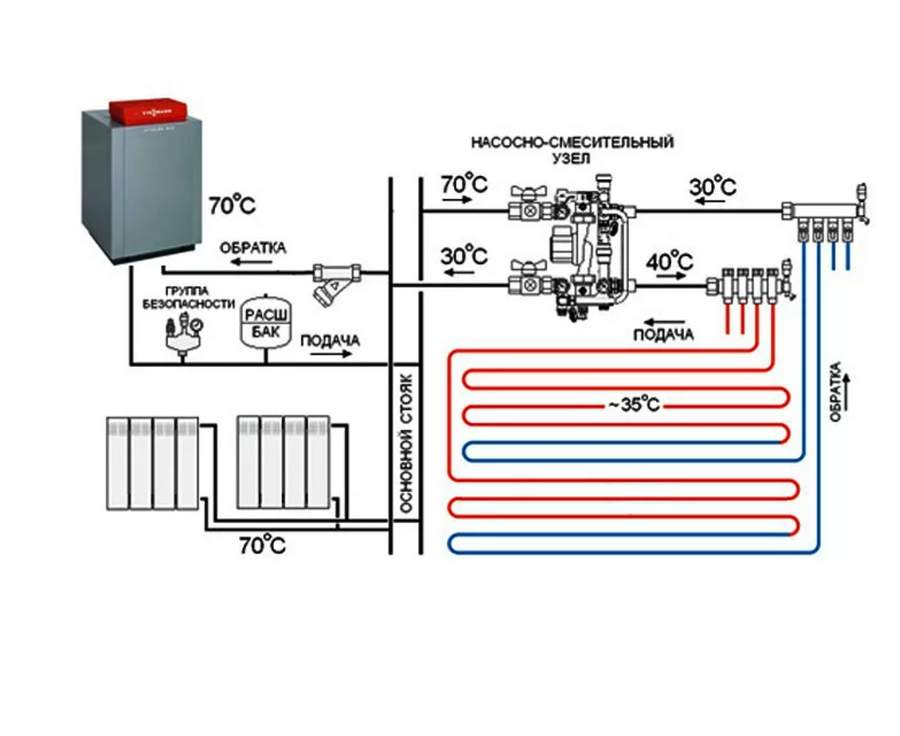

Система водяного обогрева пола, состоит из:

• Водяной насос. Предназначен для принудительной перекачки теплоносителя по системе труб обогрева пола.
• Верхний теплопроводящий слой. Обеспечивает равномерный прогрев поверхности и обеспечивает защиту труб от повреждений.
• Крепежные элементы. Используются для крепления труб к лагам и фиксации изоляционных материалов.
• Трубы. Обеспечивают перенос теплоносителя по всей площади комнаты.
• Гидро и теплоизоляционные материалы. Предотвращают утечки воды, служат для уплотнения резьбовых соединений и уменьшения тепловых потерь.

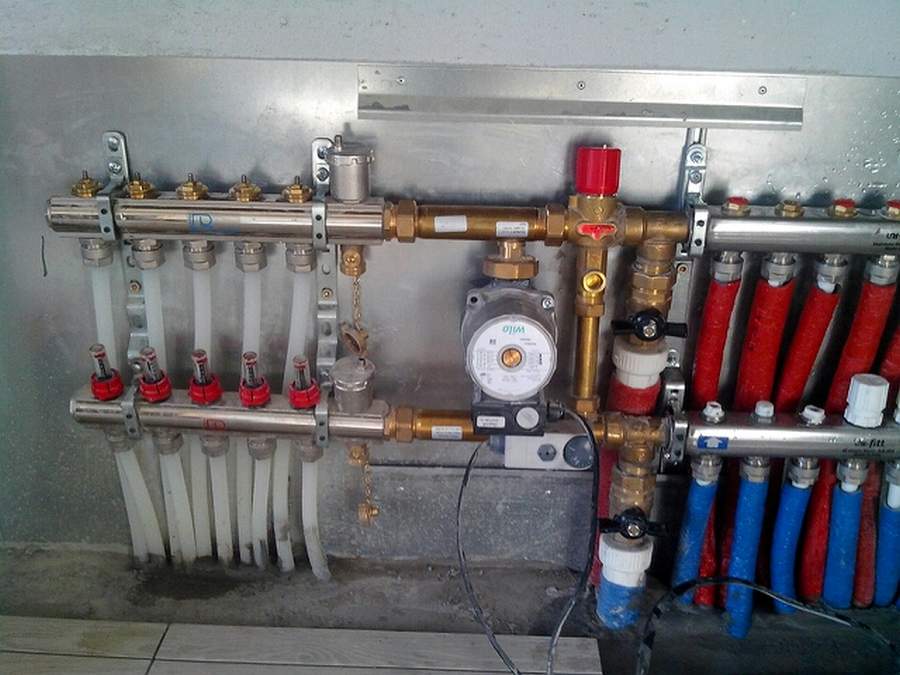

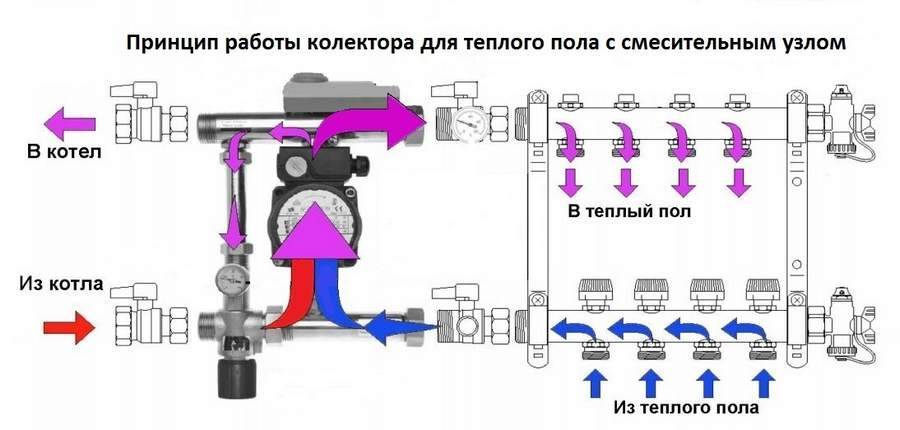

• «Гребенка» и распределительный узел. Узел, который распределяет теплоноситель по разным контурам теплого пола.

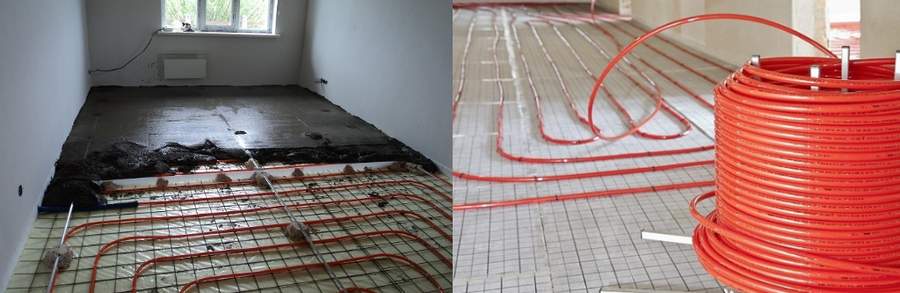

Монтаж теплого пола

Обычно, состоит из этапов:

Демонтаж старой стяжки.

• Выравнивание пола.
• По периметру пола закрепляется демпферная лента.

• Во избежание тепловых потерь основание пола утепляется.
• Сверху утеплителя укладывается армирующая сетка, к которой в последующем можно закрепить трубу теплого пола (вместо крепежных полос и клипс).

• Система заливается стяжкой или монтируется прямо под половое покрытие (доски).

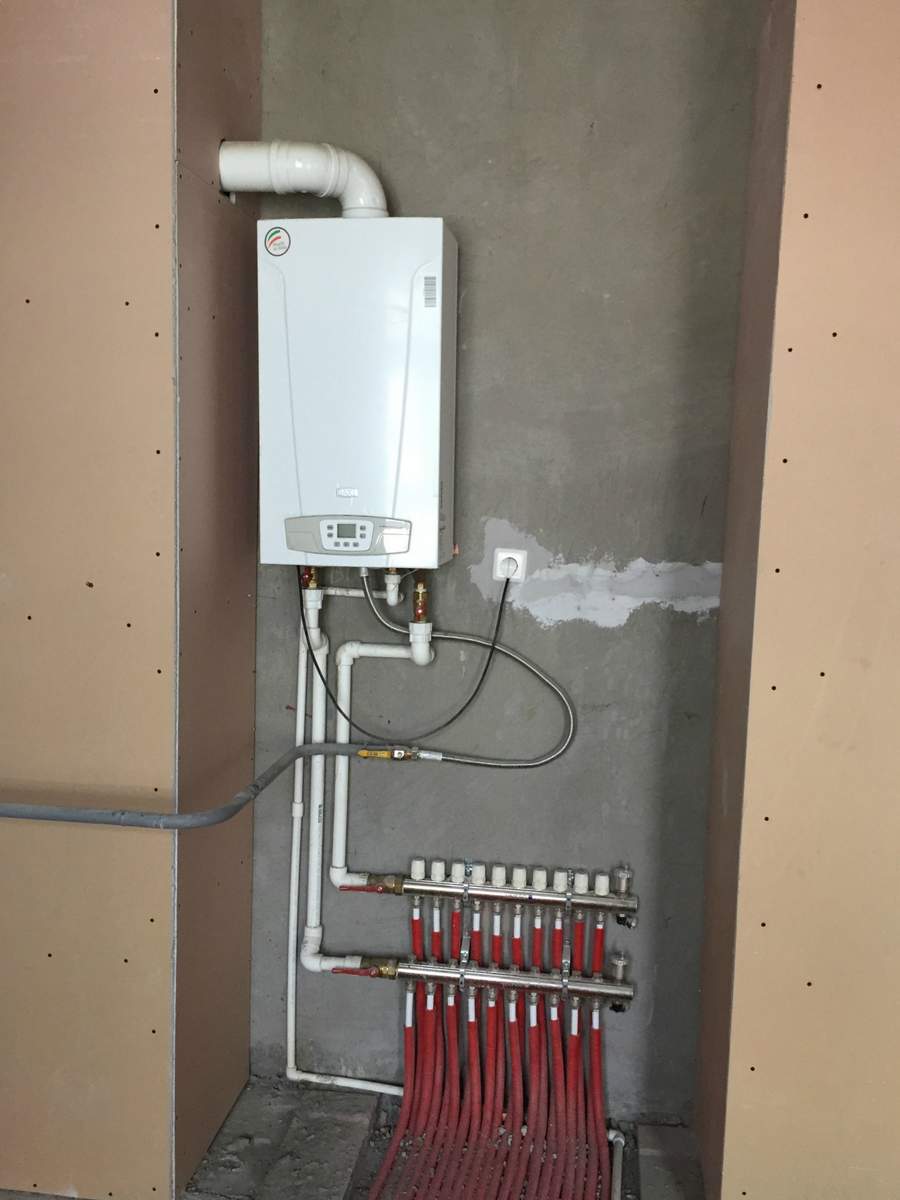

• На одной из стен, рядом с котлом, монтируется распределительный щиток с насосом и гребенками.

Какие данные нужны для расчета?

Традиционный расчет контура выполняется для труб с диаметром 16мм, но схема для любого размера трубы остается той же: считаются по длине петли, по которым будет двигаться носитель тепла.

Собираются исходные данные:

• Желаемая температура над полом:
• Схема укладки контура;
• Расстояние между элементами трубопровода;
• Максимальная длина используемой трубы;
• Число используемых контуров с разной длиной;
• Возможность присоединения петель к одному насосу и коллектору, число такие соединений.

Расстояние между трубами в контуре

По периметру помещения контур с греющими элементами укладывается с шагом 0,1 м. В остальном пространстве принято считать шаг от 0,15 до 0,25м. Если превысить максимальный показатель, то при ходьбе владельца по напольному покрытию будет ощущаться сильная разница температур, что крайне неприятно.

Допустимая длина контура

Показатель зависит от параметров давления в петле и сопротивления гидравлики – их определяет количество теплоносителя, проходящего через определенный диаметр трубы за единицу времени.

Когда обустраивается тёплый пол, циркуляция воды в одной из петель нарушается, и восстановить ее не удается даже циркуляционным насосом. Теплоноситель оказывается запертым в контуре, остывает, снижает давление до 0,2 бар.

Специалисты рекомендуют следующие размеры в контуре:

1. Петля из металлопластика в 16 мм диаметром может быть до 100 метров. Оптимальным значением считается 80 м;
2. Трубы из полиэтилена диаметров в 18 мм могут образовывать петли до 120м (лучше 80…100м);
3. Труба из металлопластика в 20мм диаметром допускает петли в 125 метров. Чем меньше будет в этом случае длина, тем надежнее и стабильнее прогнозируется работа системы.

Как рассчитать контуры с разной длиной?

Иногда теплый пол делается с несколькими контурами. В идеале они должны быть равны по длине, тогда балансировать систему не придется. На практике подобная схема практически неосуществима даже опытными специалистами.

Для расчета трубопровода в разных комнатах учитывается разница в длине каждого из контуров до 40%. Рекомендуется варьировать диаметры труб и менять шаг их укладки, что позволит компенсировать длины петель.

Возможность подсоединения к одному насосу и коллектору

Число подключаемых к коллектору и насосу петель можно узнать по мощности оборудования, трубам (диаметры и материал изготовления), числу контуров, метражу комнаты, а также материалу, из которого сделаны все конструкции ограждающего типа.

Самостоятельно с такими вычислениями справиться сложно, поэтому на этом этапе стоит привлечь профессионалов, у которых достаточно опыта и знаний в расчетах проектов теплых полов.

Как посчитать петлю?

После сбора исходных данных и определения оптимального варианта теплых полов, приступают к вычислению максимальной длины контура водяного теплого пола:

Подобные расчеты позволяют создать системы нагрева полов с достаточной мощностью для регулирования и поддержания заданной владельцем температуры в жилой комнате. Считая длину труб в нескольких контурах для большого дома, предполагая их соединение с одним коллектором, стоит обратиться к проектировщикам с опытом выполнения подобных работ.

Какая температура должна быть в комнатах частного дома?

Расчет длины трубопровода в теплых полах важен для скорости нагрева и достаточного выделения тепла. Внутри помещения должна поддерживаться стабильная температура, для чего теплоноситель прогревается до 60 градусов тепла. Если это значение будет превышено, то материалы коммуникаций могут пострадать.

Значения теплового комфорта для жилых помещений частного дома должны быть примерно следующие:

• В комнатах нужно поддерживать от 27 градусов до 29 градусов тепла;
• Коридор или прихожая (все проходные места) – 35 градусов тепла;
• Ванные и места с высокой влажностью – до 33 градусов тепла.

Схема 1.

На базе терморегулирующего монтажного комплекта VT.ICBOX

Такая схема (см. рис. 4) используется при теплоносителе в подающем трубопроводе с температурой до 60°С. При более высоких температурах теплоносителя необходимо применять специальные технические решения (частичное использование «теплой стены»; применение мелкопористых стяжек, теплоизоляция труб). К преимуществам данной схемы относится ее простота и экономичность.

Таблица 2. Спецификация* материалов «теплого пола» для «Схемы №1» (площадь пола 15 м2)

* Материалы для цементно-песчаной стяжки с пластификатором спецификацией не учтены.

Ее рекомендуется использовать при укладке теплого пола в небольших помещениях, учитывая, что один монтажный узел VT.ICBOX может обслужить только одну петлю теплого пола протяженностью не более 100 м. Коллектор и насосно-смесительный узел для такой схемы не требуются. Регулирование температуры теплоносителя в контуре теплого пола осуществляется встроенным терморегулятором, входящим в состав узла VT.ICBOX.

При повышении температуры теплоносителя выше установленного значения терморегулятор уменьшает расход, тем самым снижая температуру пола. Для устройства «теплого пола» выпускаются монтажные комплекты VT.ICBOX 1.0 и VT.ICBOX 2.0. Автоматическое поддержание температуры в помещении в узле VT.ICBOX-1.0 осуществляется при помощи сервопривода или термостатической головки с выносным термочувствительным элементом, а в узле VT.ICBOX-2.0. – только при помощи термоголовки.

Недостаток систем с узлами VT.ICBOX при подключении их к высокотемпературной системе отопления – неравномерность распределения температуры теплоносителя по длине трубы, что приводит к существенным перепадам температуры пола над соседними трубами. Поэтому, при использовании теплого пола на базе комплектов VT.ICBOX, рекомендуется:в качестве финишного покрытия пола использовать материалы, стойкие к высоким температурам, например — керамическую плитку;использовать толщину стяжки над трубой не менее 50 мм, что исключит скачкообразную неравномерность температур на поверхности пола. Чем больше толщина стяжки, тем меньше перепад температур пола между соседними трубами;укладывать трубы «улиткой». В этом случае «горячие» трубы равномерно чередуются с «холодными», что позволит избежать наличия перегретых участков пола.

Очевидные преимущества, которыми обладает теплый пол

Если не брать во внимание сложности с монтажом, теплый пол по праву считается одной из самых эффективных систем обогрева. Низкотемпературный режим работы теплых полов способен дать реальную и существенную экономию расходов на отопление

В среднем на 20-40% в сравнении с радиаторным вариантом отопления. Отсутствие перегрева воздушной массы внутри помещений обеспечивает хорошую насыщаемость внутреннего пространства положительными ионами.

К другим очевидным преимуществам можно смело отнести следующие качества:

• высокая экологическая безопасность системы, полное соответствие санитарно-гигиеническим нормам обогрева жилых помещений;
• основная часть тепловой энергии передается в результате теплового излучения, что положительно сказывается на организме человека;
• реальная экономия тепла в жилых зданиях с высокими потолками ( до 50% при высоте потолков более 3-х метров);
• отсутствие открытой разводки и радиаторов существенно упрощает внутреннюю отделку жилых помещений;
• реальная последующая экономия затрат на отопление в сравнении с электрическим обогревом (в среднем в 5-7 раз);
• в отличие от электрических теплых полов, водяной пол не дает мощного электромагнитного поля, негативного сказывающегося на самочувствии обитателей жилья.

Трубы для частного дома

Медные: дорогой вариант, зато очень прочный, с длительным временем служения.

Металлопластиковые: наиболее распространенный вариант для работ этого цикла. Доступная цена, практичность и гибкость материала способствовали популярности продукта.

Пропиленовые: часто используются для укладки теплого пола благодаря низкой стоимости исходного материала.

PEX-трубы: приемлемая цена, хорошая теплопроводность, износостойкость – качества, которые привлекают потребителя

Однако, важно учитывать, что при монтажных работах такие трубы нуждаются в дополнительной жесткой фиксации, иначе труба деформируется.

После того, как выбор труб, подходящих для конструкции теплого пола в вашем доме выполнен, нужно приступать к расчету необходимого количества.

Понадобится

• Миллиметровая бумага
• Карандаш

Схема установки должна содержать информацию об абсолютно всей мебели крупного масштаба, которую планируется использовать в данном помещении. Особого внимания заслуживает способ укладки труб.

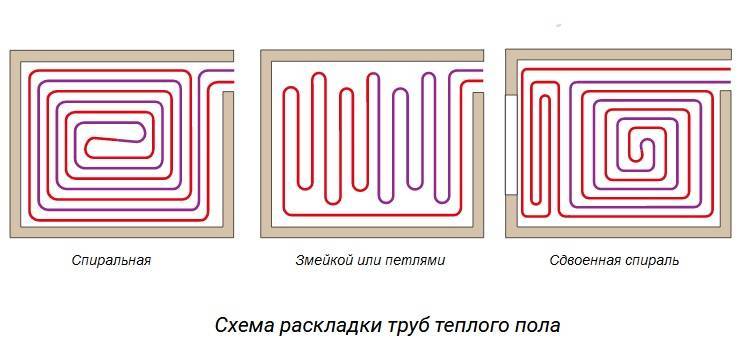

Способы

• По спирали
• Змейкой
• Сдвоенной спиралью

По спирали: этот способ обеспечит равномерное распределение тепла по периметру помещения за счет того, что направление трубопровода идет от врезки к центру, затем обратно к коллектору. Нет особых требований, кроме одного: чаще применять крепления.

Змейкой: теплоноситель проходит в помещении с одной стороны, затем продвигается к другой

Важно учитывать, что вода остывает на своем пути, поэтому близкий контур к врезке – самый теплый. Допустимая длина труб — не выше семидесяти метров для максимальной концентрации тепла

Сдвоенная спираль: технология укладки аналогичная со спиральным типом.

Выбираем подложку

Еще один важный параметр, который влияет на качество ламинированного напольного покрытия над теплым водяным полом, заключается в правильном выборе подложки. Назначение ее состоит в том, чтобы выровнять небольшие перепады основания, в результате формирования новой стяжки, на которое будет уложен ламинат. Помимо этого, подложка улучшает звукоизоляционные характеристики напольного покрытия и является дополнительной теплоизоляцией.

Напольная плита «Isoplaat» (Изоплат)

Подложка, уложенная поверх бетонной стяжки, предотвращает трение ламината с основой из бетона, исключая появление посторонних, неприятных звуков. Важным критерием является ее способность сохранять теплопроводность напольного покрытия на необходимом уровне, не снижая его, поэтому значительную роль играет небольшая толщина выбранного материала – от 1,5 до 2 мм.

Строительные магазины готовы предложить этот материал в большом ассортименте. Некоторые производители ламината предлагают определенный подходящий тип подложки для своих изделий.

С учетом того, что под ламинатом будет проходить система водяного отопления, далеко не каждая подложка может быть использована

Некоторые производители предлагают покрытия с перфорацией (мелкими отверстиями), значительно понижающей значение термического сопротивления материала, сохраняя его эластичность.

Подложка с перфорацией

Коэффициент теплопроводности подложки должен быть как можно выше, тогда она будет лучше пропускать тепло, не задерживая. Этот материал должен обладать следующими качествами:

1. Устойчивостью к «рабочей» температуре системы «теплый пол».
2. Экологичностью и отсутствием токсинов, которые могли выделяться при нагреве.
3. Паропроницаемостью.

Чаще всего в условиях монтажа системы водяного теплого пола в качестве подложки используют материал из пробки или вспененного полиэтилена.

Таблица 6. Варианты подложки

Иллюстрация
Описание

Вспененный полиэтилен

Этот тип подложки является наиболее распространенным и доступным по стоимости. Этот материал выпускается в широком ассортименте, и имеет разную толщину, что позволяет подобрать необходимый материал для водяного пола. Такая подложка проста в работе – ее легко резать, чтобы подогнать под необходимый размер помещения и склеивать отдельные фрагменты между собой с помощью специального скотча.

Пробка

Часто под ламинат используют пробковую подложку, но в системе теплого водяного пола ее использование ограничено высокими теплоизоляционными характеристиками материала. Помимо этого, стоимость материала довольно высока. По сути, пробка является природным утеплительным материалом, имеющим высокое термическое сопротивление, поэтому в системе теплого пола ее применение не целесообразно.

Подложка «Arbiton Floor Thermo»

Это перфорированный материал узкого назначения выпускается специально для устройства настилающего слоя финишного покрытия системы теплого пола. Материалом изготовления является вспененный химически нейтральный полистирол с термическим сопротивлением 0,06 м²×°K/Вт. Может поставляться в виде плит или рулонного материала.

Рулонный вспененный полистирол с алюминиевым фольгированным слоем

Этот материал, назначение которого заключается в отражении тепла в сторону помещения, укладывают под трубы теплого пола

Поэтому важно помнить, что при устройстве теплого пола, такую подложку нив коем случае нельзя укладывать непосредственно под ламинат.

Технология укладки «змейка»

Монтаж тёплого пола можно проводить «змейкой». Укладку проводника выполняют вдоль длинной или короткой стены. Необходимо сразу соблюдать правильный шаг, 20-30 см. Поворачивать трубы придётся часто. При этом необходимо избегать острых углов; вероятность получения изгибов при укладке «змейкой» велика.

Чтобы сразу правильно расположить проводник, в местах поворота рекомендуют обозначить контур. Его выполняют из фанеры. В листе вырезают канавку, куда следует уложить трубу или кабель. Необходимо сразу укреплять проводник монтажной лентой, чтобы схема укладки не нарушилась.

• Начинают вывод магистрали от источника тепла.
• По мере удаления от него теплоноситель охлаждается. Это означает, что дальние участки помещения будут обогревать хуже.
• Проводят укладку змейкой по всей комнате, не забывая размещать места поворота в предусмотренные для них канавки.
• Водяной трубопровод обязательно возвращают к коллектору: подсоединяют холодный край к патрубку, который отводит жидкость к котлу. Таким же образом проводят укладку одножильного кабеля: его выводят к терморегулятору.
• Двухжильный кабель оставляют в дальнем углу помещения. Концы замыкают и изолируют.

• Чтобы обогрев комнаты осуществлялся более эффективно, укладывают контур из двух змеек. Первый виток будет располагаться с шагом 60 см. Делается это для того чтобы между уложенными витками горячего теплоносителя расположить ещё один холодный контур.
• Выводят одну «змейку» по всей площадке, затем, делают поворот проводника на 1800, возвращают магистраль в обратном направлении.
• Монтаж усложняется в связи с большим количеством поворотов кабеля или трубы.

Рекомендуем: Как выполнить монтаж тёплого пола Devi?

Теплоноситель в этом случае будет охлаждаться вдали от источника тепла, но вновь нагреваться при возвращении контура. Рекомендуют выполнять «вертикальную змейку». В этом случае распределение тепла в комнате будет равномерным.

На основании пола специалисты укладывают не только двойную «змейку», но и располагают магистраль двумя отдельными контурами. Для монтажа требуется тщательно продуманный проект и разметка на черновом покрытии. Для тёплого пола «улиткой» не требует особой подготовки.

Облегчить укладку кабеля «змейкой» помогут нагревательные маты. На сетке проводник уже расположен «змейкой». Сетка имеет клейкую основу. Её легко укладывать на черновое основание. Отпадает необходимость проводить сложные монтажные работы и оборудовать приспособления для поворота проводника. К сожалению, для водяного трубопровода таких технологий не существует.

Для оборудования тёплого пола рекомендуют делать проект расположения контура с теплоносителем. Чертёж поможет точно выполнить работы, определить, в каких местах необходимо сделать поворот трубы. В комнатах со сложной геометрией выполняют комбинированное расположение магистрали. В нишах, в небольших помещениях выводят «змейку».

На основной площадке проводник укладывают «улиткой». Данные технологии хорошо дополняют друг друга.

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

Укладка контуров

Теплый пол водяной можно укладывать несколькими способами. При составлении плана нужно определиться и выбрать свой более подходящий вариант.

Варианты укладки контура:

(Схема улитка и Змейка)

1. Змейкой. Данный вариант, включает в себя недостатки. Основными из них считают, тот факт, что при входе в комнату, пол горячий, а вот проходя по комнате дальше, температура заметно снижается. Когда укладывается контур данной схемой, необходимо шаг между трубами делать не более 20 см. Часто используют такую схему, если комната не более шести квадратов.
2. Улиткой. По данной схеме трубопровод системы теплых полов, начинают прокладывать по периметру помещения и постепенно сужаются к центру в конце труба возвращается в первоначальное положение. представленная схема считается наиболее продуктивной. Тепло распространяется по всей площади. Используют подобный вариант укладки, для помещений любой квадратуры.
3. Совмещенная. В этом случае совмещают схему улитку и змейку. Часто укладывают одну часть комнаты по схеме улитки, а другую часть продолжают укладывать змейкой. Подобную схему часто используют вместе с электрической системой теплых полов. Актуально это в осенний и весенний период, когда водяной подогрев включать еще рано, а температура требует обогрева.

Выбрав схему укладки контуров, нужно определиться с утеплителем.

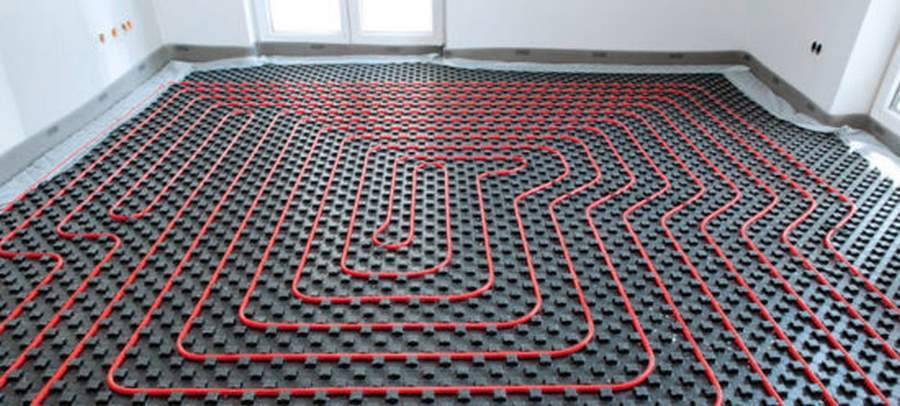

Укладка «улитка»

Система укладки кабеля или жидкостной магистрали «улиткой» предполагает спиральное расположение контура. Витки выполняют с определённым шагом. Его определяют специалисты. Необходимо высчитать мощность системы отопления, площадь обогреваемой поверхности пола. В среднем на 1 м2 необходимо затратить 10 Вт мощности.

Кабель располагают только на полезной поверхности помещения. Под стационарной мебелью остаются холодные зоны. Несмотря на то, что проводник располагают под стяжкой или под плиточным клеем, мебель может вызвать запирание кабеля. Между нижней декой шкафа или дивана и полом не остаётся воздушного пространства. Кабель может перегреваться. Что негативно скажется на всей системе отопления. Она может отключиться.

Обогреваемую площадь высчитывают, исключая холодные зоны. Секции кабеля имеют определённую длину и мощность. Чаще всего проводник укладывают с шагом 20-30 см, но для определённой комнаты расстояние между витками может быть меньше или больше.

Водяной контур можно располагать по всей поверхности пола. Трубы укладывают в стяжку толщиной до 8 см. Запирание магистрали, как при кабельном обогреве, водяному контуру не страшны. Финишную облицовку можно использовать любую, без ограничений. Мебель и стационарную технику устанавливают в любом месте помещения. Водяной контур укладывают с шагом в 30 см.

• Укладку кабеля для тёплого пола «улиткой» начинают с источника энергии. Для проводника это будет розетка с терморегулятором. Водопровод подключают к коллектору, от которого трубы идут к котлу или печи. В коллекторе имеется выход для горячей воды и для охлаждённой жидкости, которая отдавая тепло, возвращается в теплообменник, находящийся в котле или в печи.
• Магистраль прокладывают по периметру обогреваемой поверхности. Рекомендуют сделать разметку площадки.
• Если шаг между витками должен быть 30 см, то первый виток будет находиться на расстоянии 60 см. Делают второй контур. Расстояние между трубами или кабелем по всей площади комнаты должно быть одинаковым.
• Спиралью доводят магистраль до центра. Делают поворот контура на 1800. Прокладывают второй контур.
• Проводят укладку кабеля или трубы между уже укреплённой магистралью. Проводники располагают точно по центру. В этом случае шаг уменьшится до 30 см. Схема будет соблюдена.

Рекомендуем: Как проверить тёплый пол?

При расположении трубопровода по спирали увеличивается обогрев помещения. Предоставляется возможность сделать минимальный шаг между витками, до 10 см и меньше. Проводник не деформируется. Горячая вода равномерно распределяется по всей магистрали. Охлаждается жидкость медленно, потому что холодный контур находится внутри горячего.

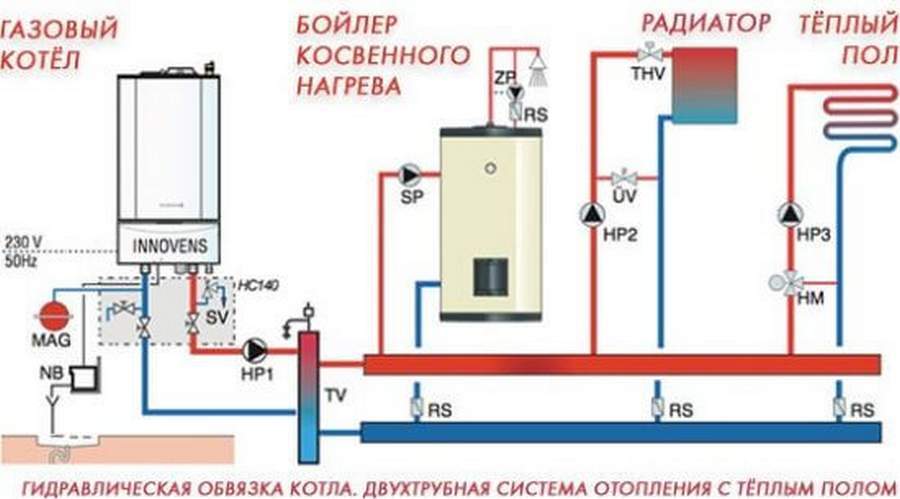

Выводят трубу в том же месте, откуда производился её вывод в помещение. При водяном отоплении выходную трубу подключают к коллектору с патрубком, по которому теплоноситель нагнетается в котёл.

Если для электрического напольного обогрева использовали одножильный кабель, то его необходимо вывести к розетке и терморегулятору. При укладке двухжильного проводника, кабель можно вывести в любое место. Нет необходимости холодный край подключать к сети. Жилы замыкают, изолируют, оставляют в удалённом месте от зоны активности домочадцев.

Правила расчета метража труб

Рассчитать метраж элементов для сборки полов с подогревом можно после составления схемы всей системы.

При расчете учитываются следующие нюансы:

1. В местах размещения мебели, габаритного напольного оборудования, бытовой техники трубы не прокладываются.
2. Длина контуров с разным размером сечения должна соответствовать следующим параметрам: при 16 мм не должна превышать 70 м, 20 мм – не более 120 м. Расположение каждого контура соответствует площади в 15 м 2 . Если не придерживаться таких рекомендаций в сети обогрева давление будет низким.
3. Расхождение между протяженностью линий не больше 15 м. Для объемного помещения делается несколько веток обогрева.
4. При условии использования эффективных теплоизолирующих материалов, оптимальный шаг расположения труб равен 15 см. Если же дом расположен в зоне с суровыми климатическими условиями, где температура падает ниже -15°C, расстояние должно быть уменьшено до 10 см.
5. Если был выбран вариант укладки с шагом в 15 см, затраты материалов равны 6,7 м на 1 м 2 . Укладка труб с промежутком в 10 см – 10 м на 1 м 2 .

Теплый пол может быть укомплектован только цельной трубой. В зависимости от метража, приобретается несколько или одна бухта с трубами для водяного контура. Затем производят ее разделение на нужное количество линий.

Работы по обустройству водяных полов с подогревом всегда начинаются с самой холодной стороны помещения. Очень важен вопрос выбора оптимального маршрута теплового носителя — температура воды снижается ближе к окончанию контура.

Другие советы

Гостиная с кухней может быть совмещена и декорирована с разными недочетами

Важно просчитать и предвидеть все заранее.
Оформители и мастера делятся советами, которые помогут избежать проблем при ремонте и обустройстве:

О того, насколько детально будет составлен проект, зависит результат. Как ни странно, стоит учесть рост близких и родных. Также советуют просчитать примерное количество возможных гостей.
Избавиться от запаха пищи можно, если установить сильную вытяжку или систему вентиляции

Небольшие модели больше подходят хозяйкам, которые мало готовят.
Если в гостиной планируется спальное место, то важно, чтобы звон приборов и другой кухонной утвари не был слышен. Бесшумные посудомоечные машины и прочая техника придутся кстати.

Кроме того, можно установить раздвижную дверь и поставить перегородку со звукоизоляцией. Если есть чувствительность к ультрафиолету, хозяева вешают плотные занавеси из светонепроницаемой ткани.
Если бытовые приборы не подходят к направлению интерьера, их прячут за мебелью или убирают в кухонные шкафчики.
При установке светильников и ламп руководствуются несколькими критериями

Важно, чтобы свет равномерно падать на все пространство. Особенно яркое освещение предпочтительно в кухонной зоне и там, где установлен обеденный стол

В гостиной дизайнеры создают приглушенную атмосферу, используя настенные светильники и настольные лампы. Многоуровневые натяжные потолки со светодиодной лентой тоже хорошо смотрятся в этой комнате.
Влагостойкие отделочные материалы более долговечны, их легко мыть. Таким образом, они долго сохраняют свой внешний вид.
Кухня, совмещенная с гостиной, сочетает в себе:

• личные вкусы хозяев;
• надежные материалы для отделки;
• актуальные дизайнерские идеи;
• удобство;
• тенденции. Лучшие фото дизайна кухни гостиной

Как вычислить шаг при укладке контура?

Когда обустраивается греющий кабель, то схема улиткой не нужна, достаточно придерживаться простой змейки с определенным шагом. Владелец часто сталкивается с проблемой вычисления расстояния между проводами, расположенными рядом на полу.

Шаг укладки – промежуток между соседними витками уложенного греющего кабеля. В некоторых схемах он одинаков по всей длине системы, иногда его принудительно занижают возле стен снаружи.

Расчет шага определить довольно легко – при дополнении к традиционному радиаторному отоплению шаг укладки составляет 0,2 – 0,3 метра. При отделке плиткой шаг выбирается в 0,2 метра, поскольку этот материал теплоемкий и требует продолжительного нагрева.

Линолеум и ламинат не любят перегрева и слишком высоких температур, их предел тепла – 27 градусов. Шаг укладки должен быть не более 30 см. При монтаже кабеля шаг между витками напрямую зависит от его мощности, под плитку нужен более мощный обогрев, под ламинат или линолеум – с минимальной производительностью.

Зонирование

Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь. Есть несколько простых правил, которых советуют придерживаться мастера:

• Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
• Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
• Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.
