Отопительный терморегулятор
Регулировать температуру в помещении можно, вращая ручку шарового крана. Но он может находиться только в двух положениях: открыто или закрыто. Если кран закрыть не полностью, то конструкция потеряет герметичность из-за твердых частиц, содержащихся в носителе тепла, которые повреждают шарнир. Поэтому для систем отопления чаще используют специальный терморегулятор с механическим управлением.
В устройство терморегулятора отопления входят элементы (смотрите рисунок):
- Термический элемент;
- Термический перекрывающий клапан;
- Шкала настроечная.
- Чувствительный к изменению температуры элемент;
- Разъемное соединение;
- Шток передающий;
- Клапан от золотника;
- Компенсаторное устройство;
- Накидная гайка;
- Кольцо для фиксации;
Сложная конструкция свойственна и для термического элемента, который называют сильфоном. Это цилиндр с гофрированными изнутри стенками. Полость заполнена газом или жидкостью – рабочей средой, способной реагировать на изменение температуры вокруг. Именно этот элемент обусловливает принцип работы терморегулятора отопления.
Принцип действия
Принцип работы терморегулятора отопления основан на свойстве веществ увеличиваться в объеме при нагревании и уменьшаться при остывании. Термодатчик реагирует на изменение температуры снаружи конструкции. А каждому ее значению соответствует некоторое давление рабочей среды, которая заполняет полость сильфона.
Возможны два варианта действия:
- Температура превысила установленное потребителем значение. Тогда сильфон растягивается от увеличения объема рабочей среды. Это заставляет перемещаться шток, от которого зависит работа перекрывающего клапана. Поток теплоносителя уменьшается, и температура падает;
- Температура стала ниже установленной потребителем. Тогда сильфон сжимается, поскольку объем рабочей среды в нем уменьшается. Шток начинает двигаться в обратном направлении, приоткрывая клапан. Поток теплоносителя увеличивается, отчего температура начинает расти.
Эти два процесса постоянно сменяют друг друга. Современные терморегуляторы позволяют реагировать на изменение температуры в пределах одного градуса и даже десятых его долей. Для человека такая температурная разность несущественна, и он не заметит периодического повышения и понижения.
Что делает термореле
Устройства рассматриваемого типа относятся к классу термостатов. Например, таким считается термореле с выносным датчиком температуры. Это значит, что реле поддерживает температуру в заданных границах. Когда температура выходит за эти границы, реле переключает устройство нагрева: котел, теплый пол, обогреватель или тэн. Переключение делается таким образом, чтобы температура вернулась в заданные границы.
В самом простом случае термостат включает нагреватель, когда температура понизилась и стала меньше требуемой, и выключает, когда температура поднялась выше требуемой. Сложные терморегуляторы могут подключать и отключать несколько секций нагревателей или плавно регулировать мощность.
Термореле в системе теплого пола
Термореле состоят из двух обязательных частей: датчика температуры и исполнительного устройства — это часть, которая замыкает контакты в силовой цепи. Эти части совмещаются в одном устройстве или соединяются с помощью кабеля. В каждом из этих случаев, реле работает правильно только тогда, когда датчик расположен там, где выдерживается задаваемая температура.
Пример установки выносного датчика
Кроме датчика и контактов выхода термореле часто содержат также устройство для установки желаемой температуры. В старых устройствах такое устройство выглядело как поворотная ручка или диск с шкалой, наносимой по радиусу указывающего клювика или метки. Новые, современные устройства, в большинстве цифровые и содержат несколько клавиш и дисплей. Но в некоторых моделях температура задается по прежнему, поворотной ручкой, что предпочитают потребители, в основном пожилые люди, с устоявшимися привычками. Выбор на рынке достаточен.
Термостатические головки
Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.
Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.
Ручная термоголовка — самый простой и надежный вариант
Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.
Механические
Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.
Устройство терморегулятора на радиатор отопления с механической термостатической головкой
Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.
Газовый или жидкостный
При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.
Жидкостный или газовый сильфон — особой разницы нет
Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.
С выносным датчиком
Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.
С выносным датчиком
Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.
Электронные
По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.
Электронные терморегуляторы на батареи отличаются большими размерами
Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.
Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.
Разновидности и выбор терморегуляторов
По исполнению радиаторные вентили делятся на 3 группы:
- прямые;
- угловые;
- в составе гарнитуры подключения отопительных приборов.
Если с прямыми и угловыми терморегуляторами все понятно, то о гарнитуре следует сказать отдельно. Она позволяет одновременно установить термостат на батарею и подключить ее к трубам, выходящим прямо из пола. Хотя цена подобной гарнитуры выйдет больше, чем традиционные подводки из труб, зато выглядеть подобное присоединение будет куда эстетичнее.
Гарнитура подключения радиатора со встроенным термостатом
Для двухтрубных систем с циркуляционным насосом отопления подойдет любой из перечисленных клапанов, вопрос заключается лишь в способе подключения отопительного прибора, а с технической точки зрения все они одинаковы. Другое дело – однотрубная схема, для нее лучше купить специальный регулятор температуры батареи с увеличенным проходным сечением седла. Такие терморегуляторы оказывают меньшее гидравлическое сопротивление, что хорошо видно на схеме:
Помимо клапанов, следует выбрать также и термоголовки для батарей, и тут сразу же рекомендация: клапан и головка должны быть от одного производителя, а стыковочные резьбы совпадать. Стандартная резьба на вентиле – М28 и М30. Вообще, выбор конструкций головок не слишком широк – кроме обычных элементов со встроенным сильфоном есть еще изделия с электронным блоком управления и дисплеем. Эти терморегуляторы – программируемые, их можно настраивать на поддержание различных температур в комнате в течение дня.
Совет. Выбирая программируемую термостатическую головку, помните, что она нуждается в электропитании от батарей или сети. Чтобы терморегулятор работал корректно, за наличием электропитания придется следить.
В тех случаях, когда планируется монтаж отопительных приборов за экранами либо окна комнаты предполагается завесить плотными шторами, обычные термоэлементы могут функционировать некорректно. Из-за слабого движения воздуха в районе радиатора температура за экраном и перед ним может отличаться на пару градусов, так что дополнительно к терморегулятору стоит купить выносной датчик с капиллярной трубкой.
Стоящий за экраном датчик посредством капиллярной трубки будет управлять термостатом, ориентируясь на правильную температуру в помещении. Существует и более продвинутая версия в виде выносного регулятора, который тоже присоединяется капиллярной трубкой. Но тут надо быть внимательнее: не ко всем вентилям такие термоголовки подходят, поэтому при выборе терморегулятора нужно консультироваться с продавцом.
Напоследок несколько слов о производителях радиаторных клапанов. Их появилось достаточно много, особенно китайских, чье качество более чем сомнительно. Однозначно рекомендуются к применению терморегуляторы следующих брендов, их надежность не подлежит сомнению:
Совет. Не следует покупать и устанавливать термостаты на все радиаторы в доме. Правило такое: чтобы обеспечить нормальное регулирование, в каждом помещении надо оснастить терморегуляторами только те батареи, чья суммарная мощность составляет 50% от общей и более. Простыми словами: при 2 отопителях в комнате вентиль надо ставить на одном (который больше), при 3 – на двух радиаторах и так далее.
Доработка термореле W1209
Хотя не критично с 3230, но решил поставить W1209. Малость доработал. Подобрал корпус чтобы поместилось реле relpol на 12в (взамен встроенному) и импульсный блок питания. Но затем решил, что с внешним БП будет меньше помех и поставил разъем для 12в. Выпаял реле, перепаял на обратную сторону клемник и разъем датчика (также и реле можно перепаять, кому нужно). На контакты реле поставил RC 10к 6n8. Конденсаторы можно наковырять из энергосберегаек (КЛЛ) или пойдут из стартеров для люминесцентных ламп. Поставил на тоже место, где показания скакали у 3231 и много меньше у 3230. Скачков вообще нет!
Спереди поставил пленку, чтобы потом не было жирных пятен вокруг кнопок)).
Можно конечно избавиться от внешнего БП, вытащить из него плату и поставить в корпус термостата, размеры позволяют и это не проблема, но вначале нужно посмотреть, как работать будет и сколько, а там видно будет. В принципе за такую цену и заворачиваться не стоит, взять несколько в запас
цена 80р или с двумя индикаторами 150р и корпус 40р, а также датчики до 3 метров (от 23р-50см до 60р-3м).
Электронные термостаты с Алиэкспресс – настройка, плюсы, минусы.
СамЭлектрик.ру4 декабря 2022
Основные признаки неисправности термостата
Иногда термостатное устройство не работает качественно.
Основные признаки того, что терморегулятор вышел из строя:
- Если устройство охлаждает больше нужной температуры (в холодильнике начинает морозить);
- Устройство перегревается (двигатель в автомобиле начинает кипеть);
- Нижний патрубок очень быстро нагревается (при исправной работе он греется долго);
- При работе двигателя, отображаемая температура резко снижается, а потом при выключении обратно поднимается;
- Нижний патрубок не нагревается и остаётся холодным. Такое происходит, если устройство долго находится в закрытом состоянии, что приводит к заклиниванию конструкции
Диагностика поломки, как проверить не снимая
Существует несколько способов проверки неисправности терморегулятора устройства. Этот способ отличается тем, что позволяет обнаружить поломку, не разбирая устройство на части. Чтобы определить, работает ли термостат исправно, нужно запустить двигатель автомобиля на минут пять-десять. За это время шланг, идущий из радиатора в термостат, должен остаться холодным, если он нагрелся за такое короткое время — в конструкции есть неполадки.
Теперь вы знаете, что такое термостат, для чего служит термостат, какие функции он выполняет. Устройства используют во многих сферах в жизни: для автоматического поддержания температуры воды в душе, для нагревания духовки или обогревателя до заданной температуры. После прочтения статьи вы знаете, что делать, чтобы обнаружить поломку терморегулятора, не разбирая устройство. В зависимости от того, зачем нужен в устройстве термостат, выбирают разные виды.
Зачем нужен терморегулятор?
Терморегулятор – это действительно незаменимая вещь для владельцев бойлеров для воды и газовых котлов. При помощи устройства очень удобно следить за температурой воздуха в доме, настраивать градусы радиаторов отопления.
Главная задача любого термостата – регулировать температуру, установленную человеком. Обычно для этого на приборе существует специальная панель, позволяющая быстро и точно ввести необходимые данные.
Устройства контроля могут быть разными, количество их видов и предназначений действительно велико. Чаще всего устанавливают терморегуляторы на бойлер или на радиаторы отопления, поскольку именно эти приборы наиболее популярны у современных семей.
Преимущество использования
Что же дает установка подобного оборудования при автономной системе обогрева?
Равномерный нагрев всей площади дома или квартиры. Именно в таких условиях возможно создание здорового микроклимата.
Регулятор температуры газовых котлов (или любых других) обеспечивает круглосуточное автоматическое слежение за его работой, освобождая, таким образом, людей на весь отопительный сезон от этого процесса
Именно от него зависит эффективность обогрева и количество включений/выключений устройства.
Экономия при использовании комнатного термостата составляет от 25% до 35%, если котел твердотопливный, газовый или электрический и до 50% при обогреве соляркой.
Равномерное включение/выключение котла продлевает ему срок эксплуатации, что крайне важно с учетом того, сколько сегодня стоит подобное оборудование на рынке.
По своему устройству, функционалу и качеству настроек все термостаты делятся на:
- Механические приборы, в которых настройки устанавливаются и меняются вручную.
- Электронные устройства обладают достаточно большим количеством функций и управляются дистанционным пультом.
- Программаторы – это самые сложные по строению и «продвинутые» по количеству настроек приборы, которыми можно управлять, находясь далеко от дома через смартфон, планшет или компьютер при наличии интернета.
Для чего нужен терморегулятор
Правильно выбранные и установленные термостатические вентили позволяют не только экономить энергоносители, но и сильно упрощают жизнь домовладельцу в плане регулировки температуры в помещениях. Ведь с помощью котлов отопления можно менять обогрев всех комнат одновременно, увеличивая или уменьшая температуру теплоносителя. А вот регуляторы батарей отопления дают возможность нагревать помещения по-разному в зависимости от их назначения, что приносит немалую экономию энергоносителей.
Для справки. К большинству современных котлов можно подключить выносной терморегулятор отопления, чтобы управлять нагревом в автоматическом режиме. Но это не решает вопрос, поскольку теплоноситель с определенной температурой все равно будет поступать во все комнаты сразу.
Задача термостатического клапана – регулировать количество поступающего в радиатор теплоносителя в зависимости от температуры воздуха в помещении, автоматически ее поддерживая на том уровне, что установил пользователь. Главное, чтобы со стороны теплогенератора поступало достаточное количество нагретой воды, ведь терморегулятор для радиатора может только уменьшать ее расход, но не увеличивать.
О назначении радиаторных термоклапанов доступно рассказывается в следующем видео:
Принцип действия
Реле температуры функционирует по довольно простой схеме. Котлы, оборудованные данным конструктивным элементом, также оснащаются термодатчиком. Он собирает информацию относительно температуры теплоносителя, циркулирующего в системе. При этом комнатные датчики регистрируют климатические показатели в самом помещении. Собранная информация поступает на блок управления.
Принцип работы простейшего термореле заключается в том, что встроенный в устройство регулятор сверяет полученные данные с заданными пользователем настройками. В последующем он повышает мощность прибора или, наоборот, уменьшает ее.
Сообщества › Кулибин Club › Блог › Электрика: Датчики температуры, делаем сами.
Иногда возникает нужда в температурном контроле за каким нибудь процессом, будь то автомобиль или народное хозяйство. Схем термоконтроля всяких много, но датчики как правило имеют неудобный конструктив, не предусматривающий крепления в контролируемой среде. Вот о датчиках и поговорим.
Как правило, датчиками для измерительных схем служат полупроводниковые приборы — термисторы:
Корпус может быть другим, но внутри все равно будет сидеть примерно такая капелька с выводами.
Вторым распространенным датчиком температуры является DS1820:
зачастую они продаются в таком виде:
Внутри все та же микросхемка DS18B20 о трех выводах причем даже без термопасты.
Теперь давайте попробуем внедрить эти радиодетали в автомобиль, например для цифровой индикации температуры ОЖ или управления электровентиляторами.
Нам понадобится донорский датчик — любой подходящий по резьбе и стоимости. В моем случае это Волго-УАЗовский датчик ТМ 106-10
Берем дрель в качестве токарного станка и аккуратно зажимаем датчик в патрон. Ножовкой по металлу спиливаем завальцовку. Когда датчик развалится на составные части так же в дрели ровняем край датчика надфилем. Получаем корпус-заготовку для внедрения туда нашей радиодетали.
Далее можно пойти двумя путями:1. Залить в корпус расплавленного припоя, в этом припое просверлить канал и вставить туда термистор. Можно заполнить полость корпуса термопастой и воткнуть термистор в неё, но у олова теплопроводность на несколько порядков лучше чем у термопасты, поэтому термопасту конечно же надо применять, но мазать ее лучше тонким слоем.
Минус этого метода в большой инерционности полученного датчика.

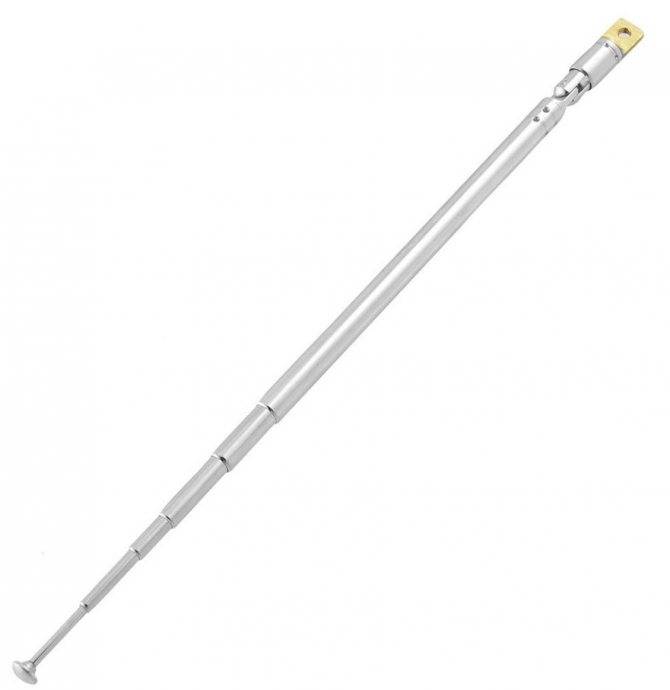

2. Сделать так, как делаю это я Берем телескопическую антенну от какого нибудь старого ненужного девайса:
Если вы их раньше выкидывали, то делали это зря, потому что такие антеннки являются источником замечательных тонкостенных латунных трубочек разного диаметра:
Подбираем трубочку наиболее подходящую к термистору — он должен максимально плотно вставляться внутрь трубки. Отмеряем и опять воспользовавшись дрелью, отрезаем нужный нам кусочек трубки — резать лучше надфилем. Берем наш корпус-заготовку и сверлим его торец по диаметру трубки. Торец корпуса лудим оловом, трубку зачищаем до латуни и тоже облуживаем. Вставляем трубку в корпус и припаеваем их друг к другу, паяльника на 80Вт хватает за глаза. Должно получиться как то так (торец уже запаян небольшим кусочком медной фольги толщиной 1мм):
Проверяем полученный корпус датчика на герметичность. Я делаю это не очень технологично — на присос языком
