ТОП-10 лучших датчиков и сигнализаторов от протечек воды: как выбрать, рейтинг, цены

Gidrolock Winner «Загородный дом 1/2» Bugatti

Gidrolock знает все о защищенности и надежности.

Товар из рейтинга

Система защиты от протечек воды Gidrolock Winner «Загородный дом 1/2» Bugatti

В наличии

+ Достоинства

— Недостатки

Автономная система с работой за счет аккумуляторов.

Не требует подключения питания к месту монтажа.

Продолжительный ресурс работы крана.

Контроль уровня заряда.

Наличие функции «самоочищения».

Длительный срок службы аккумуляторов.

Предусмотрены только проводные датчики.

Нет возможности дистанционного управления.

Система защиты от потопа предусмотрена для перекрытия подачи воды в аварийных ситуациях и незначительных сбоях в работе водопроводных узлов. Независимо от того, будет присутствовать в этот момент кто-то в помещении или нет, есть ли электричество – датчики среагируют и произойдет перекрытия крана.

Приборы бренда Gidrolock представленной серии отличаются высоким крутящим моментом электропривода. С тем, что предусмотрена автономная работа от батареек, ресурс составляет не менее 150 000 циклов. Встроенные батарейки в дежурном стандартном режиме способны прослужить до 10 лет. При необходимости замены ее легко выполнить самостоятельно.

Благодаря наличию функции «самоочистки» в Gidrolock Winner «Загородный дом 1/2» Bugatti исключены застои в водопроводной системе. Электроприводом осуществляется проворот шарового крана, что позволяет постепенно избавляться от отложений на трубах.

Ресурс системы от потопа Gidrolock достаточно большой. Это при стандартном провороте на закрытие и открытие в одну сторону.

Комментарий эксперта: работа системы полностью автономна – питание выполняется за счет аккумуляторов. Это одно из преимуществ устройства – нет необходимости подводить электропитание к месту планируемого монтажа, поэтому можно установить в любом удобном месте. Контроль уровня заряда выполняется в автоматическом режиме – при достижении им минимальной отметки подается звуковой сигнал.

Есть возможность сравнить другие модели Gidrolock Winner, при выборе ориентируясь на диаметр подключения, стоимость и преобладающий функционал.

Подключение крана к реле

Данное реле имеет собственный плагин, через который можно управлять двумя каналами.

Управление краном происходит через режим Interlock.

Для активизации данного режима необходимо, чтобы один из каналов реле был включен.

Те, кто сталкивается с проблемой включения Interlock через Wi-Fi сеть, попробуйте проделать все через мобильное соединение (т.е. фактически через китайские сервера). Сделайте это один раз и больше эти настройки не изменяйте.

Ноль является общим проводником как для реле, так и для электрокрана. Управляющие фазы вентиля подключаются на контакты L1 и L2.

Благодаря режиму Interlock, в один момент времени активным может быть только один из контактов.

Проверить работоспособность на “сухую” можно через приложение Aqara на смартфоне. Первый канал должен закрывать вентиль, второй открывать.

Помимо крана холодной воды, параллельно можно подключить и вентиль от труб ГВС (горячего водоснабжения). Мощности реле хватит на несколько кранов одновременно.

Общая нагрузка доступная для подключения — 2,5кВт!

Как уже говорилось выше, кроме смартфона краном можно управлять через обычный комнатный двухклавишный выключатель света.

Для этого на общий вход выключателя подается напряжение с разъема реле L-IN (там, где перемычка). Два отходящих контакта двухклавишника соединяем с разъемами S1 и S2.

При нажатии одной клавиши кран откроется, другой – закроется.

Ошибка №4

Питание на эл.двигатель крана нужно подавать кратковременно, только в момент открытия или закрытия, нельзя чтобы оно “дежурило” там постоянно.

Поэтому еще до установки в систему, замерьте секундомером время работы вентиля. Обычно оно находится в пределах 20 секунд.

Ошибка №5

Также не рекомендуется подавать фазу на реле через физические выключатели, она должна идти только от самого реле.

Были прецеденты, когда реле сгорало и выходило из строя именно по этой причине.

Казалось бы, гораздо проще запитать выключатель от ближайшей распредкоробки, после чего соединить его с двухканальным Zigbee реле. На самом деле это приводит к непредсказуемым последствиям.

Обнаружение протечки и подача сигнала

Защита от протечек в стиральной машине, работающей в отсутствие хозяев дома, основана на применении размещаемых под нею датчиков намокания. Эти устройства контролируют влажность пола и прочих поверхностей, на которых в первую очередь появляется вода во время коммунальных неурядиц.

Датчики затопления работают в связке с устройствами, подающими световые и звуковые сигналы о протечках, а также присылающими соответствующие смс и пуш-сообщения на смартфон владельца.

Можно также обзавестись приборным комплексом, который способен самостоятельно прекратить водоснабжение в том помещении, где вода хлынула:

На пол;
В сифонный шкаф кухонной мойки;
На окружающие предметы обстановки.

Лучшие модели среднего ценового сегмента

Оптимальными по стоимости и качество исполнения являются системы в средней ценовой категории.

5. Neptun Base Light ½

Модель для размещения на системах водоснабжения офисных помещений, домов, магазинов, коттеджей. Включает управляющий модуль, датчик Neptun SW 005 2.0, электроприводной шаровый кран Bugatti Pro.

Цена – 11223 р.

Neptun Base Light ½

Технические характеристики:

вид датчиков – проводной;
диаметр трубки – ½;
число подключаемых кранов – до 6 шт.;
кранов в наборе – 1 шт.;
число подключаемых датчиков – до 20 шт.

Плюсы

хорошее гарантийное обслуживание;
быстрая блокировка потока воды.

Минусы

высокая стоимость;
низкокачественные комплектующие.

~~Комплект Neptun Base Light ½~~

4. Аквасторож Эксперт 1х15х2д

Система защиты от протечек с проводной передачей сигнала надёжно защищает недвижимость при аварийных ситуациях. Краны сделаны из высококачественной латуни с никелевым покрытием. Присутствует функция самоочистки вентилей путем регулярного проворачивания.

Цена – 12560 р.

Аквасторож Эксперт 1х15х2д

Технические характеристики:

вид датчиков – проводной;
краны в наборе – 1 шт.;
датчики в комплекте – 2 шт.;
предельное число кранов для установки – 6 шт.;
независимое питание – есть.

Плюсы

можно подключать большое число датчиков;
время закрытия вентиля – 2,5 сек.;
батареи в комплектации.

Минусы

~~Комплект Аквасторож Эксперт 1х15х2д~~

3. Аквасторож Классика ½

Модель с тремя датчиками, осуществляющими моментальное выявление и блокировку протечек. Индикаторы размещены на основном блоке и своевременно оповещают владельца светом или звуком. Время перекрытия крана – 2,5 сек., выходная мощность составляет 40 Вт.

Цена – 12959 р.

Аквасторож Классика ½

Технические характеристики:

вид датчиков – проводной;
длина провода – 4 м;
диаметр трубки – ½;
кранов в комплектации – 2 шт.

Плюсы

световая или звуковая индикация;
краны из латуни;
длинный кабель;
подсоединение нескольких датчиков.

Минусы

не выявлено.

~~Комплект Аквасторож Классика ½~~

2. SpyHeat ТРИТОН 20-002

Система выявляет и локализует протечки от холодильников, стиральных и посудомоечных машин, унитазов, систем водоснабжения, отопления, раковин. Время реакции составляет 1 сек., на отключение кранов тратится до 5 сек. Устройство оснащено двумя перезаряжаемыми батареями, которые обеспечивают эксплуатацию без сети до 2 суток.

Цена – 11314 р.

SpyHeat ТРИТОН 20-002

Технические характеристики:

диаметр трубки – ¾;
максимум датчиков для 1 контроллера – 8 шт.;
независимое питание – есть;
краны в комплекте – 2 шт.;
вид датчиков – проводной.

Плюсы

бесперебойная работа;
возможность автономного действия;
безопасное напряжение в 5 V;
автоматическое проворачивание кранов.

Минусы

не выявлены.

~~Комплект SpyHeat ТРИТОН 20-002~~

1. Rubetek RK-3558

Комплект защитит квартиру от потопа, поможет сохранить ремонт и предотвратит затопление соседской квартиры снизу. Сенсор реагирует на появление воды под устройством от системы отопления или трубопровода. Устройство отсылает уведомления о протечке на смартфон. Блок управления позволяет подключать множество различных приспособлений – датчиков температуры, движения, дыма, газа, влажности и пр.

Цена – 12390 р.

Rubetek RK-3558

Технические характеристики:

вид датчиков – беспроводной;
диаметр трубки – ½;
подключение к смартфону – есть;
число датчиков в комплекте – 2 шт.;
предельное число датчиков на 1 контроллер – 64 шт.;
экосистема – Rubetek;
кранов в наборе – 2 шт.;
подключение к «умному дому» — есть;
протокол связи – RF433, Wi-Fi.

Плюсы

быстрая и качественная работа;
возможность подсоединения большого количества разных датчиков;
беспроводная.

Минусы

сложное подключение.

~~Комплект Rubetek RK-3558~~

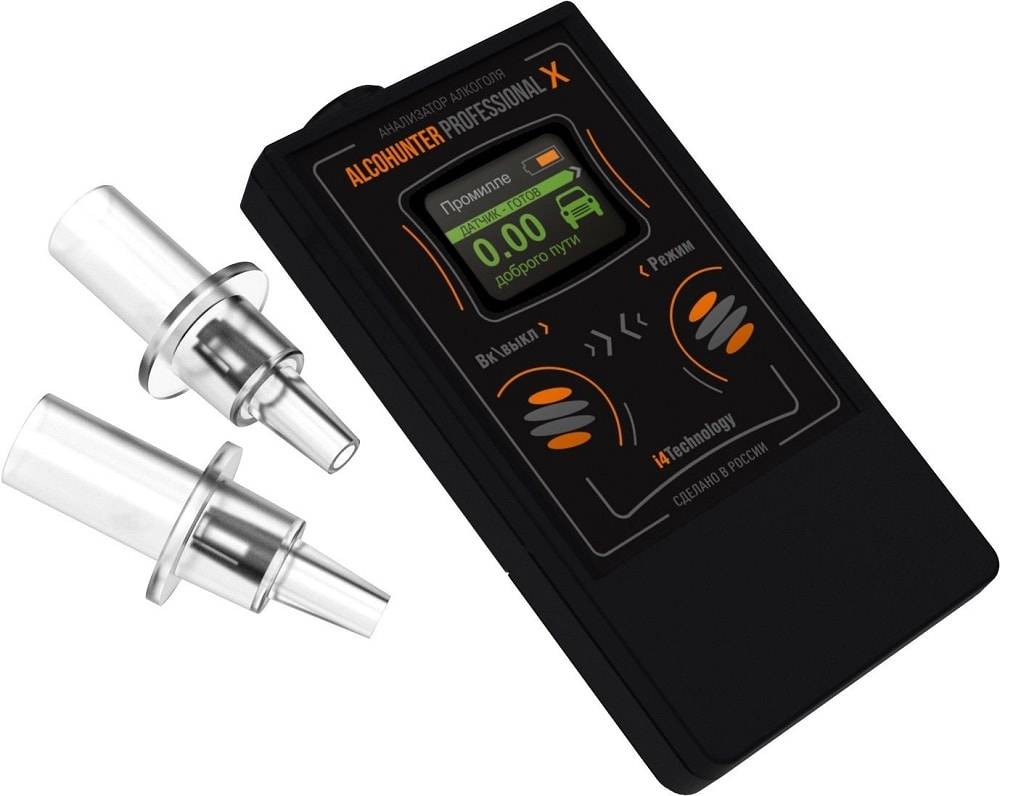

AlcoHunter Professional +

Полупроводниковый алкотестер с мундштуком подойдет для массового использования, но только в том случае если количество проверок не превышает 140 раз в сутки. В данном приборе используется японский датчик высокого качества, о точности измерения переживать не стоит. Он способен определить даже малейшую концентрацию алкоголя (до 0,01 промилле). Производитель также утверждает, что алкотестер не зависит от внешних условий. Контроль выдоха, система энергосбережения (питание от батареек), графический дисплей, автоматическая система самотестирования – все это AlcoHunter Professional +.

Цена алкотестера – от 10 тысяч рублей.

Безопасность системы

Квартира — это место, в котором сконцентрировано множество коммуникаций, в том числе и каналы водоотведения. Для устранения опасности, связанной с потопами или утечкой воды, применяют защитные системы. Принцип их работы довольно прост и понятен. Основной деталью системы является управляющий блок. Для работы данной системы необходимо электричество, которое питает электронный контроллер. Чтобы избежать различных проблем, при монтаже элементов конструкции соблюдается техника безопасности

Первое, на что стоит обратить внимание, это подключение блока к защитному заземлению. Также следует установить УЗО и обеспечить гальваническую развязку

Если же питание полностью автономно, то данные меры соблюдать необязательно.

Также необходимо помнить про краны (запорная арматура), на которые подается напряжение. Практически все время они находятся обесточенными и лишь для устранения течи (перекрытия воды) электричество подается на задвижки.

На датчиках поддерживается напряжение порядка 5 вольт, которое не может оказать губительного воздействия на организм человека. Именно из-за этого отпадает необходимость в металлическом корпусе.

Ниже приведена схема подключения на примере системы “Нептун”.

Виды систем защиты от протечек воды

Системы защиты с простым устройством работают от аккумулятора, сложные модели подключаются к сети.

Система защиты от наводнений и протечек воды

Некоторые товары оснащены функцией отправки SMS-уведомлений на смартфон и могут самостоятельно перекрывать подачу воды. Современные сигнализации также управляются дистанционно с мобильного устройства. Эти особенности сильно влияют на стоимость агрегата.

Устройства состоят из трех основных компонентов:

датчики;
шаровые краны с электроприводом;
контроллеры.

Датчики обеспечивают быструю реакцию на утечку воды, а краны с электрическим приводом позволяют мгновенно останавливать поток через систему водоснабжения без вмешательства человека.

Состав и схема устройства типовой системы защиты

Как видно из приведенного выше принципа работы защиты от протечек воды, такой комплекс защиты включает в себя следующие базовые элементы:

Электронный блок управления, отвечает за функционирование комплекса (а на рис. 1).
Датчики, которые фиксируют протечку и подают сигнал контроллеру (с и d).
Электроприводная запорная арматура, она перекрывает водоснабжение по команде блока управления (b).

В качестве примера приведем упрощенную электрическую схему защиты Gidrolock.

Рисунок 2. Упрощенный вариант типовой схемы защитных систем

Обозначения:

Подключение к шине защитного заземления.
Предохранитель на блоке питания контроллера защиты.
Корпус электронного контроллера, как правило, он представляет собой герметичную конструкцию, не допускающую попадание воды внутрь. В качестве материала используется пластик или другой изоляционный материал.
Корпус запорной арматуры с электроприводом.
Подключение корпуса электропривода к шине заземления.
Обмотки электропривода.
Устройство защитного отключения, устанавливается на линию питания системы.
Трансформатор, обеспечивающий гальваническую развязку по питанию.
Ключи управления электроприводом запорной арматуры.

Подключение крана к реле

Данное реле имеет собственный плагин, через который можно управлять двумя каналами.

Управление краном происходит через режим Interlock.

Для активизации данного режима необходимо, чтобы один из каналов реле был включен.

Благодаря режиму Interlock, в один момент времени активным может быть только один из контактов.

Общая нагрузка доступная для подключения – 2,5кВт!

При нажатии одной клавиши кран откроется, другой – закроется.

Ошибка №4
Питание на эл.двигатель крана нужно подавать кратковременно, только в момент открытия или закрытия, нельзя чтобы оно “дежурило” там постоянно.

Ошибка №5
Также не рекомендуется подавать фазу на реле через физические выключатели, она должна идти только от самого реле.

Были прецеденты, когда реле сгорало и выходило из строя именно по этой причине.

Какую выбрать систему защиты?

Системы защиты от протечек выпускают многие компании, но в нашей стране наибольшее распространение получили Аквасторож, Аквастоп, Neptun и Gidrolock.

Аквасторож

Аквасторож — инновационная система защиты от протечки воды

В комплект поставки системы защиты от протечек Аквасторож входит

Основной блок управления
Датчики залива
Два крана с приводами для холодной и горячей воды
Внешний блок питания

Отличительной особенностью контролера является возможность его расширения. При этом устройство собирается подобно конструктору. Так, к примеру, добавив панель датчиков, можно увеличить их число до желаемого количества, докупив радиоблок, сделать из проводной системы беспроводную, а добавив модуль GSM, получать сообщения о протечках на мобильник. Впрочем, можно довольствоваться базовой версией и тем, что входит в комплект поставки.

Подключение проводных датчиков параллельное друг другу. Количество их может быть любым. Приятным моментом является бессрочная гарантия на датчики от компании производителя и возможность бесплатной замены трех датчиков, вышедших из строя.

Установка системы Аквасторож

В системе Аквасторож использованы шаровые краны с низким трением, для закрытия которых достаточно приложить незначительное усилие. Закрытие крана осуществляется с помощью металлической шестерни (в более ранних моделях шестерни были изготовлены из пластмассы), приводимой в движение электродвигателем, установленном на корпусе крана и подсоединенном к контролеру.

Для приведения двигателей в рабочее состояние и закрытия кранов необходим радиосигнал от блока управления, направляемый системой защиты от протечек при поступлении соответствующего сигнала от датчиков воды.

Датчик Аквасторож

Устройство датчика достаточно простое и надежное: корпус и пластина с контактами изготовлены из стекловолокна, для защиты от коррозии контакты покрыты иммерсионным золотом. Для повышения надежности системы можно использовать датчик с защитой от обрыва провода, позволяющий контролеру более точно определять состояние датчиков и своевременно информировать о неполадках в системе.

Устройство датчиков Аквасторож

Датчик срабатывает только в том случае, если уровень воды выше 1 мм. Защитой от ошибочного срабатывания является зазор 1мм между нижней частью корпуса датчика и поверхностью пола.

Радиодатчик может быть установлен двух видов: простой, срабатывающий только при протечке и датчик-пульт, нажав на кнопку которого можно перекрыть краны в любое время.

Neptun

Система защиты от протечек Neptun это российская разработка, производство которой ведет компания Специальные Инженерные Системы.

Комплект системы защиты от протечек Neptun AquaControl

Принцип ее действия аналогичен принципу действия Аквасторожа: в комплект поставки также входит блок управления, два шаровых крана с сервоприводами и проводные датчики. Отличие состоит в том, что система работает только при постоянном подключении к сети электропитания напряжением 220 В.

Эксплуатация такой системы возможна только при наличии заземления розеток.

Причины возникновения протечек

Из общего количества причин утечек, которые возможны, самыми популярными являются следующие:

Человек. Очень часто случается так, что сосед сверху решил принять ванну. Включил воду и напрочь забыл о ней: уснул, отвлекся или вовсе ушел. В такой ситуации обычно виновнику потопа про открытую воду напоминают уже соседи снизу;

Старая система водопроводов. Даже после того, как был проведен ремонт в ванной, есть возможность утечки воды. Первое, что нужно делать — поменять все стояки и трубы. Многоквартирные дома имеют устаревшую систему трубопроводов и канализационной системы, которые не были рассчитаны на очень длительный период эксплуатации. Поэтому сети износили себя и требуют замены. Когда покупается квартира, многие выбирают сделать лишь поверхностный ремонт или заменить только внутренние детали систем.
Недоукомплектованная конструкция трубопровода. Для удешевления монтажных работ сокращается количество компонентов систем водоснабжения (уменьшается число кранов, труб, соединений и т.д.). Такая экономия в дальнейшем может привести к некорректной работе всей системы.

Кроме причин перечисленных выше, относящихся к отрасли водоснабжения, существует перечень факторов свойственных и для системы отопления, которые могут быть идентичны: износ труб, человеческий фактор, неправильная или некачественная сборка сети.

ТОП-10 лучших датчиков и сигнализаторов от протечек воды в доме

Фото	Название	Рейтинг	Цена
Лучшие профессиональные модели
#1		Gidrolock квартира 1 Winner Tiemme	5 / 5	Узнать цену
#2		Neptun Bugatti Base ½	4.95 / 5	Узнать цену
Лучшие модели среднего ценового сегмента
#1		Rubetek RK-3558	5 / 5	Узнать цену
#2		SpyHeat ТРИТОН 20-002	4.95 / 5	Узнать цену
#3		Аквасторож Классика ½	4.9 / 5 2 — голоса	Узнать цену
#4		Аквасторож Эксперт 1х15х2д	4.85 / 5	Узнать цену
#5		Neptun Base Light ½	4.8 / 5	Узнать цену
Лучшие бюджетные модели
#1		PS-Link PS-3201	5 / 5	Узнать цену
#2		Риэлта РИЭЛТА-АКВА	4.95 / 5 1 — голос	Узнать цену
#3		Neptun Aquacontrol ½	4.9 / 5	Узнать цену

Какую бы вы выбрали систему защиты от протечек воды или посоветовали?

Принять участие в опросе

Зачем нужно и как установить?

Если человек по каким-либо обстоятельствам не может постоянно присутствовать дома, а полагаться на случай не хочет, то верное решение – застраховать квартиру и платить по 5-7 тыс. руб. в год. Однако лучше вложиться один раз в покупку системы защиты от протечек воды и забыть про времена, когда мысли о потопе заполоняли голову.

Устройство работает так: на системный датчик попадает вода, за несколько секунд сигнал поступает на главный блок управления и происходит закрытие кранов в помещении. Система безотказна и работает всегда при любой ситуации, исключение – если при монтаже оповестительного прибора человек допустил грубую ошибку. Тогда произойдет задержка сигнала, и комната будет подтоплена. Поэтому если опыта установки аналогичных приборов нет, то лучше вызвать специалиста, который произведет монтаж быстро, качественно и надолго.

Этапы установки системы защиты

Первое, что важно сделать – установить шаровой кран на вводе трубопровода после ручек крана. Также вместе с этим рекомендуется произвести монтаж фильтров, так человек повысит показатель эксплуатации в 1.5-2 раза

После происходит установка бесперебойного питания, чтобы прибор мог функционировать в условиях отсутствия электрической энергии. Тем более в режиме покоя потребление электричества составляет 3 Вт, а в рабочем состоянии доходит до 12 Вт.

Монтаж датчиков

Закрепление датчика в полу контактами вверх – усложняет систему защиты, начинают срабатывать ложные сигналы, а в некоторых случаях устройство выходит из строя. Если человек установит прибор над полом, разместив контакты снизу, то устройство сработает, когда на полу уже будет лужа.

Есть как минимум 7 мест, где датчик будет полезен:

Под сомнительными шлангами. Чаще это гибкие элементы, которые не выделяются прочностью и долговечностью.
Низкая точка. Идеальных полов нет, в любом доме есть маленькие неровности. Задача пользователя – найти низину и произвести монтаж датчика. Вода начнет туда стекать, и устройство сработает.
Разместить под стиральную машину или сливной шланг. Класть рядом прибор не рекомендуется, есть вероятность, что тогда вода до него не дойдет, и он не сработает.
Хорошее место – под отопительным котлом, радиатором и т.п.
Также некоторые устанавливают оборудование вблизи насоса или бойлера.
Рядом с водяными системами такими как: раковина, унитаз, душ и т.п.
На кухне устройство располагается под сифоном.

Кроме представленных примеров, популярный способ — «установка в пол». Этот способ рекомендуется не только сантехниками со стажем работы от 10 лет, но и производителями защиты

Здесь важно разместить устройство в месте с большим скоплением воды. При этом расположение контактных элементов должно быть над полом примерно на 3-4 мм

Такая точность нужна, чтобы исключить ложное срабатывание. Когда производится установка проводного сигнального устройства, ведущий элемент прячут в гофрированную трубу.

Проводные или беспроводные?

Беспроводные датчики устанавливают в помещениях, где начался ремонт или если владелец предпочитает современные приборы. Еще радиодатчики монтируются в помещениях, куда даже теоретически невозможно проложить провода.

Контроллер важно монтировать в сухом месте, так как он осуществляет питание всех компонентов. Существует два варианта: проводные и беспроводные

Однако в процессе ремонтных работ можно спрятать провода под стенкой. Надежный способ – применять базовую часть с проводными датчиками и подключить к системе несколько беспроводных. Благодаря этому безопасность будет на высоком уровне.

Установка контроллера

Монтаж контроллера состоит из 5 этапов:

Сверлятся отверстия в месте, где будет располагаться коробка прибора.
С помощью строительных инструментов делаются канавки для проводов, которые доходят до каждого проводного элемента.
Происходит крепление установочной коробки.
Контроллер подготавливается к монтажу. Этот процесс займет мало времени, достаточно открыть передний корпус и соединить провода способом, который указан в прилегающей инструкции. После выполнения этого мероприятия прибор крепится парой винтов к установочной коробке.
Рамка и передний корпус ставятся обратно.

Если во время монтажа, человек не допустил ошибок, то защита будет работать в течение длительного времени. В стандартном режиме, когда потопа нет, оповестительный сигнал горит зеленым цветом. Когда вода начинает заполонять пол, то цвет резко меняется на красный, появляется звуковой сигнал, а электрический кран блокирует поступление воды.
