Какой выбрать глубинный вибратор для уплотнения раствора бетона: ТОП-10 популярных моделей

Как сделать вибратор для бетона своими руками

Самодельный агрегат менее эффективен, чем профессиональная техника, однако он справится с легкими задачами. Изготовить такие устройства можно из электродрели или других подручных инструментов со сходным принципом действия.

Глубинный из перфоратора

Сам по себе такой механизм работает по принципу биения. При погружении рабочей пики в раствор будут распространяться вибрационные волны, причем интенсивность их достаточно высокая. Можно увеличить радиус действия инструмента. Для этого к рабочей пике приваривают металлические прутья.

Если установить перфоратор на совок или кельму, то получится поверхностная разновидность вибратора. Однако из-за малых размеров рабочей площадки использовать агрегат допустимо для уплотнения слоя бетона небольшой толщины.

Из дрели или другого подобного инструмента

Можно отдельно приобрести насадку с булавой. Это упростит задачу. Для закрепления такой насадки необходим шестигранник. В некоторых моделях он предусмотрен. Тогда можно просто закрепить насадку и начать работу. Когда же шестигранник отсутствует, используется переходник. Его фиксируют в патроне дрели.

Можно сделать насадку самостоятельно. Для этого используют металлическую трубку. На ней фиксируют подшипник, через который пропускают прут. Внутри цилиндра должен находиться груз. Его предварительно закрепляют на металлическом прутке.

Поверхностный вибратор

В данном случае за основу берется любой двигатель. На нем фиксируют груз, который будет выполнять функцию эксцентрика. Полученная конструкция соединяется с планкой. Для ее перемещения предусматривается ручка. Когда двигатель включается, усилие передается с помощью эксцентрика планке.

По типу привода

Двигатель – один из основных узлов вибратора.

Исходя из типа привода, различают вибраторы:

Электромеханические.

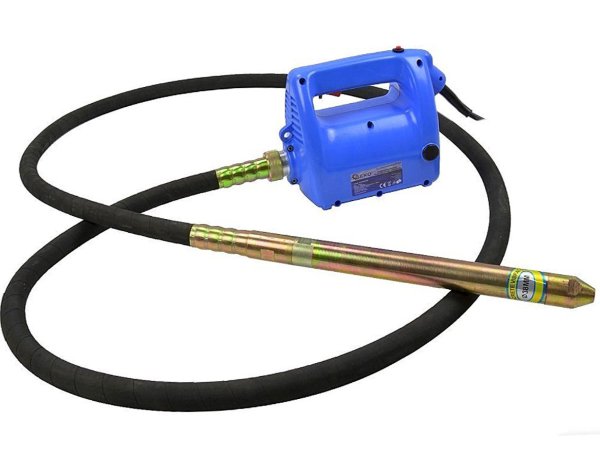

Привязаны к электросети – однофазной (220 В) или трехфазной сети (380) – имеют ограниченную мобильность. Ручные вибраторы для бетона на 220 В не требуют каких-либо специальных условий, но не дают большой мощности. Модели с трехфазным двигателем мощнее, но тяжелее и сложнее в подключении;

На основе двигателя внутреннего сгорания – бензинового или дизельного.

Вибраторы не зависят от электросети и имеют мощность до 4 кВт – этого достаточно для виброобработки бетонных массивов большого объема. Минусы – большие габариты и вес, сложность обслуживания.

Существуют портативные модели бензиновых вибраторов для бетона. Они мобильны – двигатель помещается в заспинном рюкзаке. Однако стоят они дороже стационарных, а мощность обычно не превышает 2 кВт.

Пневматические.

Колебательное усилие создается за счет подачи струи сжатого воздуха из компрессора. Пневмовибраторы применяют в промышленных условиях – они имеют большой ресурс, взрыво- и электробезопасны, не требуют сложного обслуживания, могут работать в условиях влажности и запыленности. Основная сфера применения – производство ЖБИ-изделий.

Исходя из мощности, можно условно выделить вибраторы:

• бытовые – до 2 кВт. Это стационарные или более удобные (и дорогие) портативные модели – для работы с ними не требуется специальных знаний и опыта;
• профессиональные – до 4 кВт. Тяжелые и, как правило, стационарные модели, обслуживание которых требует специальных навыков. Используют такие вибраторы для укладки бетона в многоэтажном и промышленном строительстве, на производстве железобетона.

Поливка бетона водой после заливки: правильный уход

Типы вибраторов для бетона

В монолитном строительстве для уплотнения бетона применяются различные типы вибраторов. По назначению различают следующие их виды:

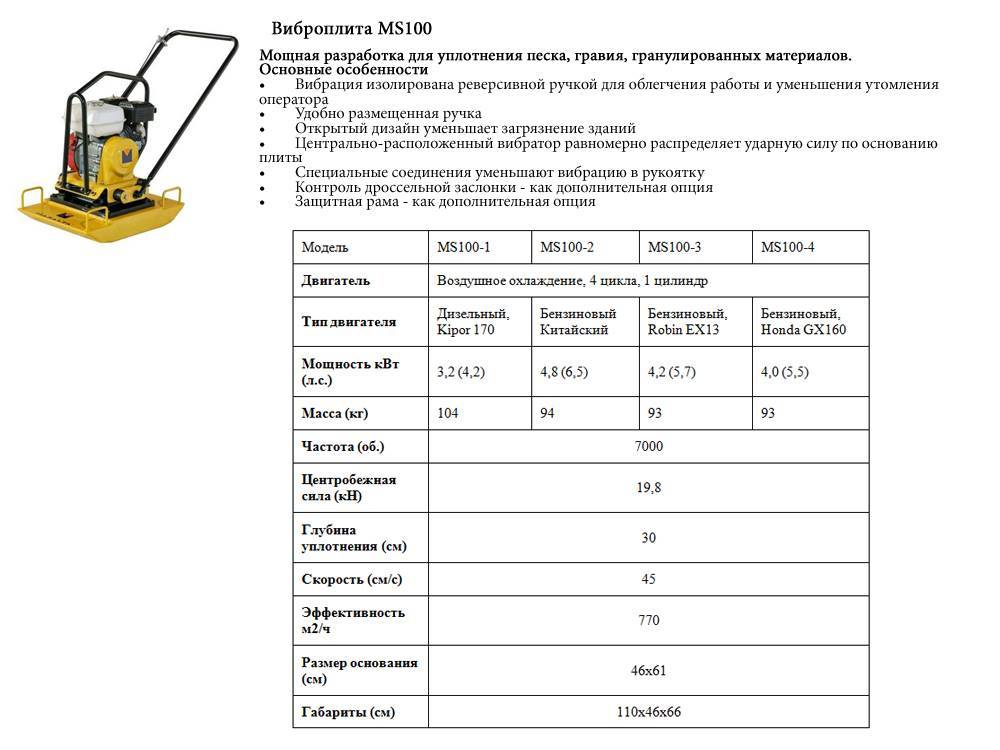

• поверхностные прессовые вибраторы, предназначенные для уплотнения бетона при заливке полов, перекрытий небольшой толщины;
• наружные вибраторы, используемые для создания вибраций при заливке густоармированных железобетонных тонкостенных конструкций через элементы внешней опалубки;
• внутренние или погружные вибраторы, применяемые для уплотнения бетонного раствора при заливке массивных и объёмных конструкций: фундаментов, ростверков, опор, дамб и т.д.

По способу создания вибраций и источнику энергии инструменты делятся на следующие виды:

1. электромеханические вибраторы, в которых вибрация рабочей поверхности исполнительного механизма получается за счёт преобразования вращения вала электродвигателя в колебательные движения при помощи эксцентрика;
2. не менее популярные пневматические вибраторы, где источником энергии является компрессорный агрегат, а давление воздуха преобразуется в колебательные движения бегунка;
3. механические вибраторы с небольшим автономным двигателем внутреннего сгорания;
4. электромагнитные и гидравлические специализированные вибраторы.

По частоте создаваемых вибраций исполнительного механизма различают:

• низкочастотные вибраторы с частотой колебаний до 3,5 тыс. кол/мин для уплотнения бетонных смесей, состоящих из крупнозернистых заполнителей;
• высокочастотные вибраторы с частотой от 10 до 20 тыс. кол/мин для работы с мелкозернистыми бетонными растворами;
• среднечастотные вибраторы с частотой от 3,5 до 9 тыс. кол/мин для бетона со среднефракционной структурой.

Выбор глубинного вибратора для уплотнения раствора бетона

Перед тем, как выбирать глубинный вибратор, нужно определиться, какие качества пригодятся нам при работе с бетонной смесью. Также необходимо соотносить имеющиеся у прибора качества и цену, которую придётся уплатить за уникальный инструмент. Давайте вместе рассмотрим, какими качествами должен обладать хороший вибратор для бетона:

• диаметр булавы. С помощью него можно понять, каков радиус действия у устройства. Чтобы достичь лучшего уплотнения, нужно рассчитывать дистанцию в 10 диаметров этой самой булавы. Уплотнение происходит быстрее в зависимости от толщины наконечника. Армированность бетона, тем не менее, тоже влияет на качество работы. Нужно соотнести всё так, чтобы наконечник помещался в специальную ячейку арматуры, соответственно, его размер должен быть меньше. Так что возьмите себе на вооружение такой совет: лучше берите максимально широкий диаметр;
• длина вала. Тоже довольно значимый фактор для благоприятной работы. От него зависит, на какую глубину мы можем рассчитывать для уплотнения нашей смеси. Например, для обычной заливки конструкций нам понадобится около 3 м обычного, стандартного вала. Но в профессиональном строительстве нам нужны валы от 3 до 9 м. Иногда — до 12 м. Если вы думаете, что отыскав самый длинный вал, вы сможете решить все проблемы — это типичная ошибка. Большая длина нужна только при решении определённых проблем;
• частота колебаний. Всё зависит от бетона, который нам нужно уплотнить. Если частицы крупные, то число не должно превышать 3000 колебаний в минуту и, соответственно, если наоборот, то частота увеличивается. Однако чаще всего нам предстоит работа с мелкозернистым бетоном, так что нам нужно приобретать оборудование с максимально доступной частотой. Здесь камнем преткновения выступает, как часто это бывает, высокая стоимость подобного оборудования;
• мощность. Здесь всё зависит от толщины булавы купленного оборудования. Чем больше толщина, тем большая мощность нам нужна от двигателя, иначе не будет достигнуто вибрации нужного качества. Подойдут модели до 1 кВт, а для профессиональной эксплуатации и до 5 кВт. Конечно, мобильность вместе с повышением мощности убывает прямо пропорционально, так что чем мощнее у вас вибратор, тем он тяжелее и занимает больше места.

Как выбрать глубинный вибратор

При выборе виброуплотнителя для бетона обращают внимание на технические параметры, учитывают характеристики раствора и монолитной конструкции. Мобильность оператора зависит от типа силового привода, производительность от мощности устройства

Важную роль играет диаметр наконечника, способ вибрации. Только с учётом всех этих характеристик можно купить оборудование, которое решит поставленные задачи.

Тип силового привода

Строительный погружной уплотнитель может комплектоваться бензиновым, дизельным, электрическим силовым приводом. Ручная модель с двигателем внутреннего сгорания обеспечивает оператору максимальную мобильность. Работать такой техникой можно при любых температурных условиях, во время дождя и снега. Недостатки – большой вес, необходимость закупать топливо, выбросы выхлопных газов. Работать с инструментом, укомплектованным бензиновым или дизельным двигателем, нельзя в непроветриваемых помещениях.

Электрический мотор имеет небольшие размеры и вес, может работать от сети 220 В или 380 В. У техники более низкий уровень шума, нет вредных выбросов. Недостаток – обязательно требуется для работы электричество. Мобильность оператора лимитируется длиной кабеля, а на стройплощадках часто требуется электрогенератор.

Мощность

От этого параметра зависит производительность электроинструмента. Чем выше мощность, тем больший объём смеси можно уплотнить за единицу времени. Ручные модификации комплектуются двигателями от 400 до 1500 Вт. При выборе нужно учесть, что чем выше характеристика, тем тяжелее агрегат. Большой вес может оказать негативное влияние повлиять на работу с портативной моделью.

Способ вибрации

Выпускают высокочастотные и электромеханические уплотнители. Высокочастотные комплектуются преобразователями, которые трансформируют частоту 50 Гц электросети в 200 Гц. Повышенная частота колебаний позволяет эффективно справляться с уплотнением при температуре воздуха ниже +10 градусов. У электромеханических устройств источником вибрация являются балансиры. Такие модели более простые, неприхотливые, но редко имеют частоту колебаний более 7 000. Использовать этот инструмент можно при температуре более +10 градусов.

Диаметр вибронаконечника

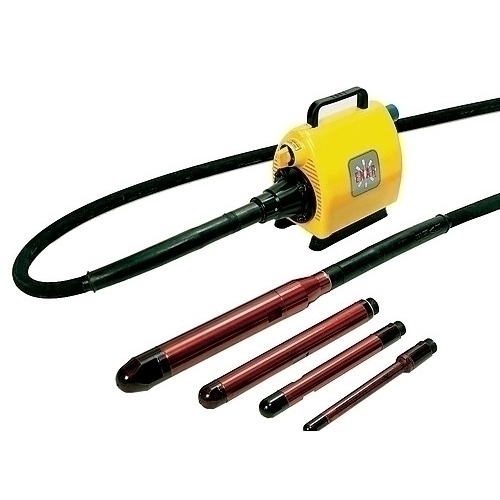

Какой вибронаконечник лучше справиться с задачей уплотнения бетона? Оборудование работает эффективно на расстоянии 5-10 диаметров наконечника. Чем больше булава – тем выше производительность аппарата. Размер ограничивается ячейками, которые формируются при армировании бетона стальными прутьями. При заливке небольших монолитных конструкций, фундамента под дачу или небольшой коттедж, размер ячеек ограничивается 10х10-15х15 см. В этом случае лучший диаметр 35-65 мм. Промышленные уплотнители комплектуются вибронаконечниками диаметром до 100-150 мм.

Зачем нужен вибратор

Итак, как уже отмечалось, залитый раствор, даже после тщательного его перемешивания остается неоднородной массой, в которой содержится множество воздушных пузырьков. Застывшая в таком виде смесь превратиться в бетон с намного сниженными характеристиками. В частности он станет пористым, а это приведет к снижению прочности и водонепроницаемости. В результате будет нарушена жесткость всей конструкции.

Применение колебательных процессов способствует улучшению следующих характеристик:

• цементный раствор утрамбовывается, что приведет к уменьшению воздушных пустот. При этом плотность увеличивается, а объем уменьшается, примерно до 30%. За счет высокой плотности, резко увеличивается прочность, как отдельных участков, так и всей конструкции;
• повышается вязкость бетонной массы. Это приводит к снижению рисков расслоения;
• повышается текучесть, а это приводит к более равномерной наполняемости опалубки;
• повышается устойчивость бетона к растрескиванию и механическим воздействиям;
• увеличивается стойкость к воздействиям негативных факторов окружающей среды: таких, как: влага, жара, низкие температуры и ее резкие перепады;
• за счет уплотнения смесь намного быстрее отвердевает и застывает. Это достигается тем, что с вытеснением воздушных включений из раствора удаляется вода.

Таким образом, уплотнитель просто незаменим при бетонных работах. Бетонный вибратор чаще всего применяется, как профессиональный инструмент, при монолитном строительстве. Но есть образцы, которые рассчитаны на небольшие объемы работ.

Правила эксплуатации

Некорректное применение вибрационного воздействия может даже причинить вред: слишком долгая обработка обусловит расслоение бетонной смеси, что поспособствует уменьшению его прочности.

Период воздействия находится в зависимости от пластичности и текучести смеси. Как правило, длительность обработки для одного места не должна превышать одной минуты. После того как осадка завершается и появляется «цементное молочко», наконечник необходимо сразу же извлекать.

В процессе уплотнения нужно внимательно следить за тем, чтобы булава не контактировала со стенками. Минимально допустимое расстояние — примерно десять сантиметров.

Как сделать вибратор для бетона своими руками

Для самостоятельного изготовления можно использовать одно из следующих устройств:

• электрическую дрель;
• небольшой перфоратор мощностью до 1,5 кВт.

Вибратор погружной по первому варианту изготавливайте, подготовив следующее оборудование и комплектующие:

• Электродрель мощностью 0,65–1,0 кВт.
• Сварочный аппарат с электродами.
• Ножовку по металлу.
• Трубу из нержавеющей стали диаметром 40–45 мм.
• Стальной стержень диаметром 12–15 мм.
• Гибкий трос в гидроизолированном кожухе необходимой длины.
• Подшипники в количестве 2 штук, соответствующие внутреннему диаметру трубы и размерам стального стержня.

Строительный вибратор можно сделать на основе любого электроинструмента с регулируемым числом оборотов

Осуществляйте изготовление, соблюдая последовательность операций:

• Отрежьте фрагмент трубы длиной 450–550 мм.
• Приварите в конце стального стержня эксцентрик.
• Установите на пруток с утяжелителем подшипники.
• Вставьте собранный узел в трубу.
• Заварите торец трубы.
• Герметизируйте выход наконечника.
• Подсоедините трос к насадке и дрели.

Для изготовления можно использовать перфоратор. Потребуется:

• стальная пика;
• опорная шайба.

Длина пики подбирается в зависимости от глубины опалубки. В конце стержня приваривается шайба.

Виды глубинных вибраторов

Вибраторы подразделяются на два вида основных вида:

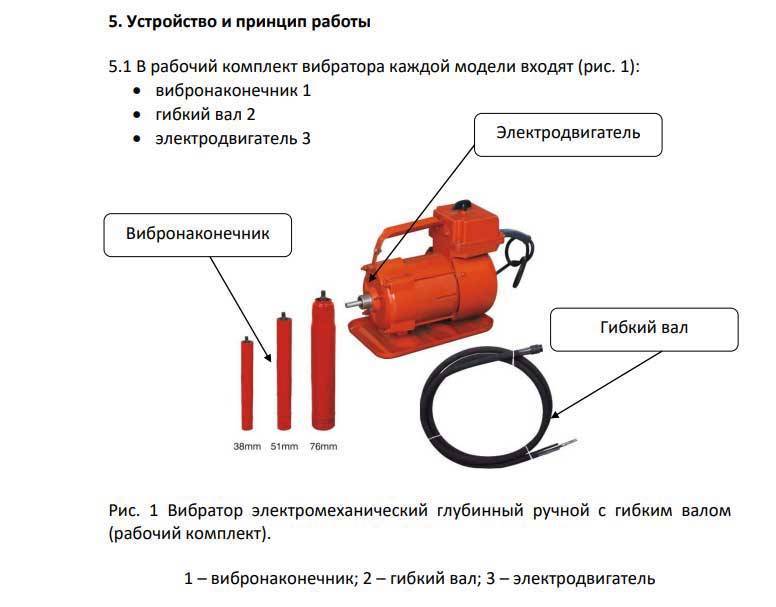

• вибраторы, использующие гибкий вал. Такое устройство принято считать классикой: к мотору подключается гибкий вал, закреплённый вместе с вибробулавой. Не предназначается для массового использования, это, скорее, вариант для непрофессионалов. Принято противопоставлять этот тип вибраторам с двигателем, которые используются профессионалами и имеют гораздо более высокую цену;
• встроенный двигатель. Такие вибраторы характеризуются наличием двигателя, встроенного в само устройство. Ожидаемо, что стоимость выходит значительно больше, чем у продуктов с гибким валом. Тем не менее, если вам приходится обрабатывать большие объёмы, то рекомендуется использовать этот тип. Стоит упомянуть, что этот тип вибраторов не обслуживается, а просто заменяется после того, как работа выполнена.

Виброукладка бетона с электромеханическим глубинным вибратором

Классические глубинные вибраторы гораздо дороже при эксплуатации именно по причине того, что на большом объёме у них повышается частота замены гибкого вала. К тому же, если сравнивать вибратор со встроенным двигателем и те, которые используют в своей основе гибкий вал, нужно учитывать увеличение напряжения с 50 Гц до 200 Гц. Возникает необходимость отдельной покупкой приобретать инвертор. Так что для очень частого использования брать подобный вибратор (со встроенным двигателем) бывает не очень-то рационально.

Как выбрать?

На первом этапе подбирается тип виброинструмента – для стяжек и других протяженных конструкций малой толщины выбирают устройство поверхностного типа. Глубинный вибратор широко применяется в строительных работах, при заливке фундаментов и других конструкций. Вибраторы наружного типа используют в производстве тротуарной плитки, также они необходимы для уплотнения стяжек, полов сравнительно малой толщины и большой площади.

Еще один критерий выбора – мощность оборудования, от которой зависит время его непрерывной работы. В частном строительстве наибольшая популярность у глубинных портативных вибраторов, мощностью от 0,8 до 1,5 кВт. На дачах и других объектах, где нет централизованного электроснабжения, можно использовать аккумуляторные модели. В промышленном строительстве, при производстве конструкций чаще применяют устройства для уплотнения железобетона от 3 до 4 кВт.

Для получения оптимального качества смеси, необходимо учитывать частоту вращения. Для бетонов с наполнителями крупных фракций применяются низкочастотный инструмент с большой амплитудой колебаний. Если применять другие модели, то состав расслоиться, качество снизится. Для частного строительства лучше выбрать среднечастотный виброуплотнитель с широким диапазоном настроек, подходящий для растворов с различными фракциями наполнителей. Высокочастотный инструмент имеет узкую специализацию, и применяется для мелкозернистых бетонов.

Важный параметр – масса оборудования. Для строительных работ на приусадебном участке чаще приобретают электроинструмент массой до 6 кг. Установки большей мощностью весят до 18-20 кг, это полупрофессиональное оборудование, применяемое частными бригадами. Мощный профессиональный инструмент весит 90-100 кг, для работы с ним требуется несколько человек со специальной подготовкой.

При подборе погружного вибратора обращают внимание на диаметр наконечника (булавы), приводящаяся в движение гибким валом. Густоармированные конструкции требуют вибронаконечников диаметром 15 мм, допускаются варианты до 50 мм

Для уплотнения обычного неармированного монолита применяются большие диаметры до 110 миллиметров.

Выбор зависит и от глубины опалубки. Чтобы эффективно использовать виброуплотнитель, длина трубки привода должна на 1 метр превышать эту глубину. Это оставит свободу маневра, что учитывается при изготовлении вибрационного оборудования.

Работа с погружными вибраторами

Бетонная масса, залитая в опалубную конструкцию, нуждается в уплотнении, даже при условии выполнения небольшого объёма работ. Вибратор помогает массе прочно сцепиться с арматурным каркасом, заполнить пустоты.

Инструмент перед эксплуатацией нужно подготовить. В первую очередь проверяется целостность корпуса, исправность вилки и кабеля. Далее уплотнитель запускают в бочку с водой и дают ему поработать 20 секунд. Так нужно сделать несколько раз, чтоб приловчиться к управлению агрегатом.

Процесс прямого применения предусматривает погружение установки в бетонный раствор и проход от центра залитой площадки к краям. Двигаясь в таком направлении, легче достичь желаемого результата. Булава при этом должна входить в смесь строго вертикально.

Радиус обработки вибратором указывается в технической документации. Интервал между погружениями установки определяется с учётом данного показателя. К примеру, при радиусе 30 см заглублять наконечник в бетон нужно с отступом 60 см.

Процесс проверка радиуса действия вибратора производится следующим образом:

• установка отрезка арматуры в заливку;
• заглубление наконечника;
• подключение прибора;
• по мере всасывания прута в массу производится медленное отдаление наконечника от него;
• остановка погружения арматуры свидетельствует об окончании зоны действия наконечника.

Останется только измерить радиус уплотнения бетонного раствора.

Альтернативный способ определения области действия наконечника предусматривает умножение диаметра булавы на 9 или 10. Таким образом, 50 мм наконечник имеет рабочую зону 500 мм. При этом булаву следует погружать через каждый метр.

Во время прохода вибратором по раствору важно следить, чтоб наконечник достигал нижнего слоя (у самого дна). Рекомендуется избегать прикосновения булавы со стенками опалубки или дном. При выполнении масштабных работ лучше привлекать помощников

Справиться с задачей проще 2-4 операторам, которые будут осуществлять уплотнение одновременно со всех сторон залитой площадки

При выполнении масштабных работ лучше привлекать помощников. Справиться с задачей проще 2-4 операторам, которые будут осуществлять уплотнение одновременно со всех сторон залитой площадки.

Процесс достаточно длительный, но должен быть непрерывным. Поэтому на стройках всегда имеется запасная установка. Вынимают инструмент неспешно, давая возможность раствору растечься и закрыть полость.

По завершению работы уплотнитель тщательно очищают. Сделать это нужно без промедления, пока не застыл раствор.

Меры предосторожности при работе с глубинным вибратором:

• в не погружённом виде эксплуатировать наконечник более 2-х минут запрещается;
• регулярно инструмент должен проходить техническое обслуживание;
• для хранения выбирается сухое помещение;
• не допускается контакт прибора со щелочами и агрессивными примесями;
• при хранении радиус изгиба вала не должен быть менее 50 см.

Обзор производителей и цен

Уплотнители бетона выпускает много как отечественных, так и зарубежных фирм. Среди российских производителей можно выделить следующих:

• Калибр;
• Красный маяк;
• Энергомаш.

Продукция этих компаний считается оптимальной по соотношению цены к качеству. Своими производственными характеристиками она не уступает заграничным моделям из соответствующей по параметрам категории. Так, бетонный вибратор с электродвигателем для бытового использования мощностью от 0,75 до 1,2 кВт и диаметром вибронаконечника 30-50 мм стоит в пределах 4000-5000 рублей, например, Энергомаш БВ-71101.

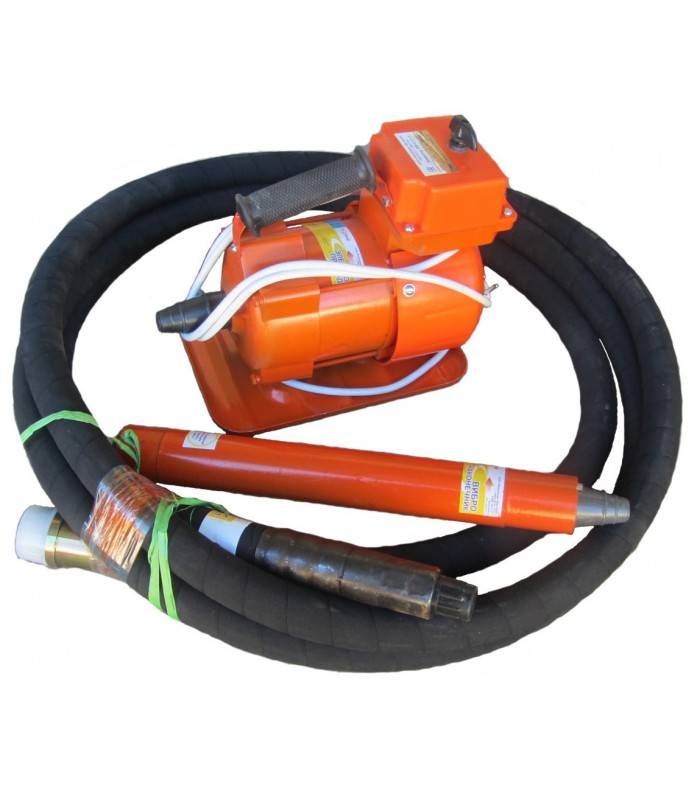

Вибратор Энергомаш БВ-71101

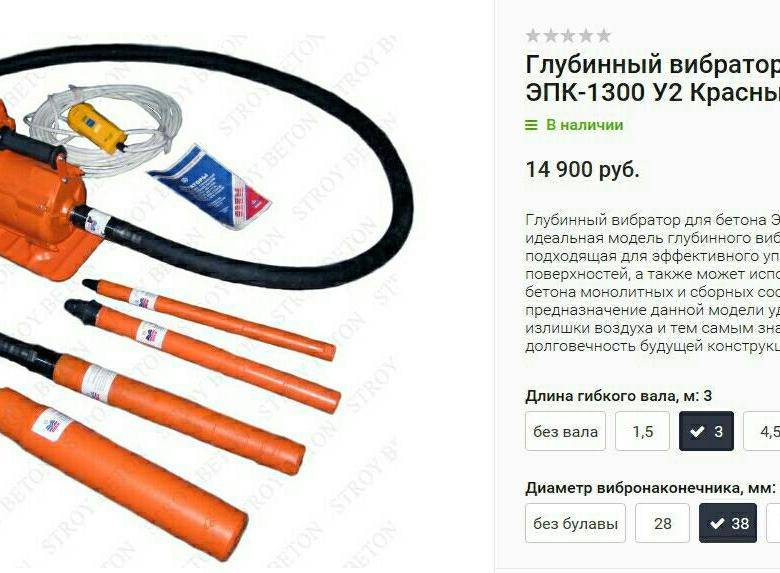

Глубинный вибратор Красный Маяк ЭПК-1300

Из зарубежных производителей пользуются популярностью среди покупателей изделия таких брендов:

• Makita;
• Wacker Neuson;
• DDE;
• Sturm.

Японская компания Makita предлагает достаточно широкий выбор аккумуляторного электроинструмента в ценовом диапазоне 14000-32000 рублей, например, портативный вибратор с блоком батарей Makita BVR450Z.

Вибратор Makita BVR450Z

Немецкий бренд Wacker Neuson известен своим профессиональным высокочастотным инструментом для уплотнения бетона. Стоимость такой продукции начинается с 40000 рублей (например, Wacker Neuson IREN 38).

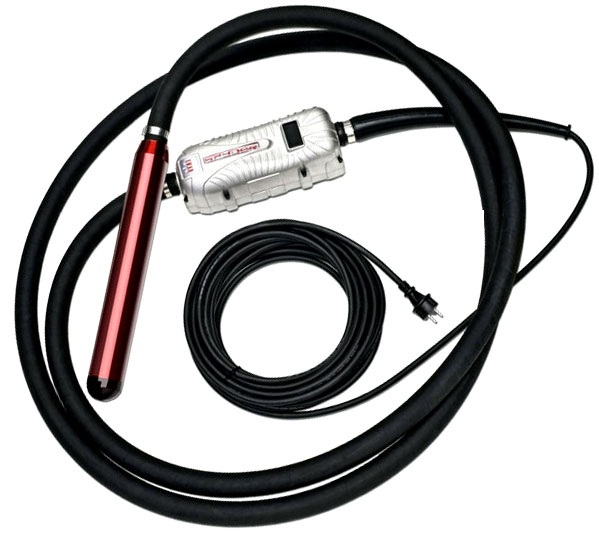

Глубинный вибратор Wacker Neuson IREN 38

Оборудование китайских фирм Sturm и DDE является бюджетным вариантом:

• модели мощностью от 0,85 до 1 кВт, оснащенные вибронаконечником с гибким валом, можно приобрести по стоимости от 4000 рублей;
• средняя цена устройств на 2 кВт находится в пределах 9000-15000 рублей.

К выбору строительного вибратора следует подходить с учетом объемов предстоящих рабочих операций. Для бытового применения достаточно приобрести среднечастотные модели китайского или отечественного выпуска, а вот регулярная работа требует покупки профессионального инструмента. Если доступ к сети на строительной площадке не является проблемой, то дешевле будет обзавестись электрическими моделями требуемой производительности. Когда важна мобильность, потребуются агрегаты, функционирующие на бензине или дизельном топливе, а при нечастом применении подойдут в некоторых случаях и аккумуляторные изделия.
