Какой плазморез выбрать для резки металла: ТОП-10 популярных плазморезов

Какой компрессор нужен для плазменной резки

При покупке компрессора для плазменной резки важно представлять себе список актуальных минимальных требований. В этом случае вы сможете не беспокоиться о корректности работе выбранного устройства

Любой компрессор характеризуется двумя качественными показателями – производительностью и давлением. Минимальный уровень производительности компрессора для плазменной резки составляет 400 л/мин, тогда как для давления этот показатель находится на уровне от 4 бар.

Большинство компрессоров продаются с «преднастроенным» изготовителями давлением на уровне 8 или 10 бар. То есть данный показатель можно при необходимости понизить. Тогда как при оценке производительности компрессора существуют свои тонкости. Также не стоит забывать еще об одном минимальном требовании – наличии ресивера, рассчитанного не менее чем на 50 л.

Чтобы не ошибиться при выборе модели компрессора, рекомендуется изучить паспорт, прилагающийся к выбранному вами плазморезу. В нем прописывается необходимая для данной модели производительность компрессора. Также стоит отталкиваться от таких характеристик, как:

Характер проводимых работ.

Если вы не используете плазменную резку в профессиональных целях, высока вероятность, что у вас любительский плазморез. А значит, нет необходимости в покупке дорогого компрессора. Вам будет достаточно и «поршневого китайца» для успешного выполнения кратковременных работ в течение нескольких лет.

Но в этом случае необходимо прибавлять примерно 50 % к указанной в документах производительности компрессора, поскольку обычно она не соответствует действительности. Нужно понимать, что существует разница в пределах 30 % по производительности на входе и на выходе сжатого воздуха. Также среди изготовителей считается нормальным завышать технические показатели в документации, чтобы опередить других представителей рынка.

При покупке профессионального плазмореза необходим промышленный компрессор. В противном случае работа устройства будет оставлять желать лучшего и вам придется обзавестись новым компрессором.

Режим работы.

Если предполагается, что в процессе резки аппарат будет время от времени включаться и выключаться в течение одной рабочей смены, лучше остановить выбор на поршневом компрессоре. Он действует в повторно-кратковременном режиме, то есть нагнетает сжатый воздух в ресивер через определенные интервалы: если уровень давления в ресивере снижается до минимального, компрессор снова его повышает.

Для крупного производства, работа на котором предполагает практически непрерывный раскрой металла, больше подойдет винтовой компрессор. Дело в том, что такая модель может использоваться круглые сутки.

Бюджет.

Может показаться, что выбор компрессора зависит от выделенной на эту цель суммы. Но, помимо самого устройства, придется приобрести хотя бы минимальную систему воздухоподготовки. Она позволит очищать воздух, в том числе удаляя из него избыток влаги, который вызывает износ сопла и катода горелки.

Роль устройства минимальной воздухоподготовки может играть комплект фильтров для удаления влаги. Если есть такая возможность, стоит задуматься о покупке безмасляного компрессора, так как он сможет обеспечить более качественный сжатый воздух. Отметим, что в продаже есть безмасляные модели спирального и поршневого промышленного типа.

Тип компрессора.

Поршневые и винтовые аппараты могут быть масляными и безмасляными. Грамотный выбор в данном случае является гарантией поступления качественного сжатого воздуха в устройство для плазменной резки. Здесь работает одно правило: чем выше качество воздуха, тем лучше функционирует плазморез и тем дешевле вам обойдется воздухоподготовка

Немаловажное достоинство безмасляного компрессора – относительно низкий уровень шума. А это может стать решающим фактором при выборе, если оператор вынужден весь рабочий день проводить около аппарата для плазменной резки

Плазменная резка – инновационная альтернатива механической и кислородной резке.

Аппараты воздушно-пламенной резки обладают несомненными достоинствами:

· В процессе резки не нагревается обширный участок разрезаемого металла, что дает ему возможность охладиться намного быстрее.

· Высокая скорость разрезания металлов любой толщины.

· Плазменный резак – универсальный: режет практически все виды металлов и сплавов, а также неметаллические материалы (например, камень)

· Разрез получается высококачественным, исключающим последующую обработку линии.

· Доступно вырезание деталей сложнейших форм

· Экономия – нет нужды приобретать баллоны с кислородом или пропаном-бутаном

· Безопасность в работе, поскольку взрывоопасные баллоны уже не нужны.

Полезные советы по покупке и уходу

Особенности выбора и ухода за резаком:

Если есть выбор, всегда останавливайтесь на тех моделях, у которых есть евроразъем.
В этих моделях не будет никаких проблем с подключением или удлинением кабель-шлангового пакета и других элементов между собой.

На расходных материалах не экономим.
Только качественные будут работать на идеальный рез и долговечность резака. Быстрее всего изнашиваются сопло и катод, следовательно, за стоянием этих элементов нужно следить с особой тщательностью.

Резак – это резак, поэтому правила безопасности в данном случае имеют железобетонный характер.
Нужно иметь защитный щиток, специальные очки. Имейте в виду, что плазменная резка – это брызги расплавленного металла

Поэтому вам не помешают и перчатки, и даже защитная обувь.

Работа на максимальной мощности предопределяет последующую остановку в работе.
Одна из важнейших технических характеристик станков плазменной резки металла – продолжительность их работы без перерыва.

Если в вашем доме старая проводка, обязательно проверьте, как «подружится» ваш новый резак с вашей старой сетью.
Скорее всего, дружбы не выйдет, это нужно принять во внимание.

7 TRITON CUT 70 PN

Лучшая цена для профессионального устройства Страна: Китай Средняя цена: 90 500 руб. Рейтинг (2021 г.): 4,5

Если китайские инженеры возьмутся за дело, им наверняка удастся сделать невозможное. Именно это и произошло с этим плазменным резаком, который мы категорически относим к профессиональным, на что указывают его технические характеристики. Здесь 11,5 киловатт потребляемой мощности. Ни одна домашняя сеть не выдержит такой нагрузки. Потребляемый ток 70 ампер и расплавленный металл толщиной 32 мм. Устройство имеет только воздушное охлаждение, но при этом его КПД составляет 80 процентов.

Это лучшие характеристики для такой техники, а если брать аналогичную модель, то она будет стоить вам в несколько раз дороже. Здесь цена тоже достаточно высокая, но если речь идет конкретно о профессиональном оборудовании, то она максимально демократична. К сожалению, отзывов об этом устройстве в сети очень мало, и составить по ним однозначное мнение невозможно. Видимо, до сих пор покупатели такой техники стараются доверять именитым брендам, даже если их продукция стоит гораздо дороже при прочих равных условиях.

Опросник для подбора установки плазменной резки

Мы рассмотрели основные узлы плазменных машин и особенности, которые нужно учитывать при подборе данного вида оборудования. В заключении я представляю вашему вниманию краткий список вопросов, ответ на которые поможет вам подобрать оптимальный для вас станок:

• Какой тип металла вы будете раскраивать?
• Какова минимальная и максимальная толщина резки?
• На какой максимальной толщине вам необходима врезка (прошивка)?
• Какие требования к чистоте и точности реза?
• Нужно ли вырезать окружность, диаметр которой равен или меньше толщины листа?
• Нужно ли осуществлять рез под углом?
• Какой размер листа вы планируете резать?
• Сколько часов в сутки планируется эксплуатировать установку?
• Какое количество деталей необходимо раскраивать в смену/месяц/год?
• Какие есть ограничения по производственным площадям?
• Какие есть ограничения по электрической сети?
• На какой бюджет вы рассчитываете?

Ответ на эти вопросы и определит технические параметры для подбора подходящей установки.

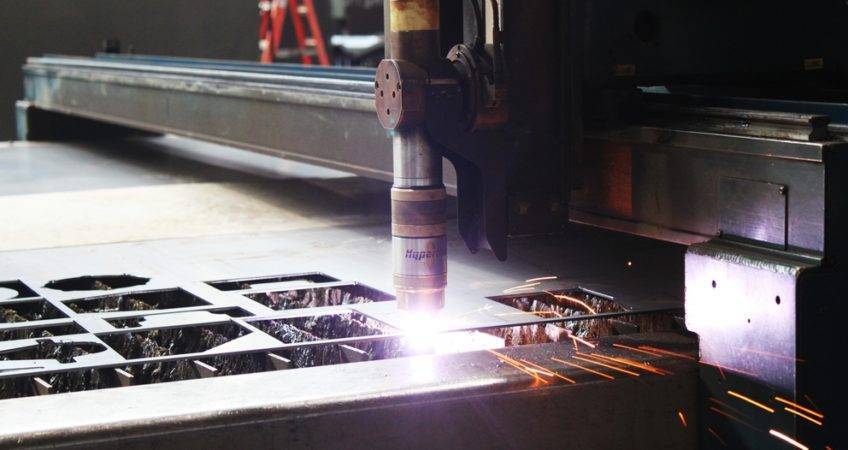

Рис. 3 Установка плазменной резки от турецкого производителя

Типы плазморезов:

По типу резки:	По типу используемого газа:	По типу поджига дуги:	По типу охлаждения:
Для ручной резки	Плазмотроны на сжатом воздухе	С контактным поджигом	С воздушным (газовым) охлаждением
Для автоматической резки	Плазмотроны на аргоне, кислороде, азоте или их смесях	С пневмоподжигом (PN)	С жидкостным охлаждением
		С высокочастотным поджигом (HF)

• Для ручной резки. Используются для работ в небольших производствах, мастерских, станциях технического обслуживания, гаражах, личном хозяйстве и т.д. Даже инвертор небольшой мощности позволяет ручным резаком быстро и эффективно резать металл толщиной до 30 мм. Можно резать листовой металл, трубы, различные детали и конструктивные элементы.
• Для автоматической резки. Используются в станках стационарного типа для автоматического раскроя листового металла или профильных труб. В работе обычно управляются с помощью ЧПУ. Комплектуются мощными инверторами зачастую с несколькими сменными плазмотронами и соплами.

По типу используемого газа:

• Плазмотроны на сжатом воздухе. Наиболее распространенный вид плазморезов. К их достоинствам относятся простота, низкая стоимость оборудования и расходных материалов (электроды, сопла), простота в управлении, высокая эффективность и универсальность. Могут использовать обычный или очищенный сжатый воздух.
• Плазмотроны на аргоне, кислороде, азоте или их смесях. Используются в работах более сложных систем больших производств на стационарных раскройных станках для резки меди, алюминия и их сплавов. Требуют более точной настройки.

По типу поджига дуги:

• Контактные. В контактных плазмотронах соплом нужно дотронуться на поверхности рабочей детали для формирования дуги. Такой тип поджига у бытовых инверторов небольшой мощности.
• Пневмоподжиг. Инверторы с пневмоподжигом формируют стартовую (дежурную) дугу внутри плазмотрона, без контакта сопла с поверхностью детали или высокачастотного разряда, который может нанести вред электронике станка с ЧПУ.
• Высокочастотный (HF) поджиг. В данном случае дуга возбуждается при помощи входящего в состав источника тока устройства – осциллятора. Дуга образовывается, только когда имеется высокочастотный электрический разряд между поверхностями заготовки и соплом плазмотрона (при этом поверхности между собой не соприкасаются). Стартовая дуга инициируется по команде сварщика внутри поверхности плазмотрона между электродом и внутренней поверхностью сопла с помощью тока высокой частоты. Рабочая дуга автоматически поджигается от стартовой каждый раз при поднесении плазмотрона к поверхности детали и гаснет по команде сварщика или при увеличении этого расстояния.

По типу охлаждения:

• С воздушным (газовым) охлаждением. Сопло плазмореза охлаждается поступающим воздухом или рабочим газом.
• С жидкостным охлаждением. Жидкостное охлаждение плазмореза используется в высоконагруженных промышленных резаках с большими токами от 150 А.

Что нужно для плазменной резки: инструмент и расходники

Что нужно для плазменной резки в первую очередь? Плазморез. То есть аппарат для раскроя материалов при помощи плазмы. Он формирует поток ионизированного воздуха высокой температуры, способного разрезать заготовку.

В основе технологии лежит свойство воздуха проводить электрический ток при его доведении до состояния ионизации. Плазморез создает в плазмотроне плазму (или ионизированный, разогретый до высокой температуры воздух) и сварочную дугу – вместе они позволяют раскраивать металлы.

В качестве источника электропитания может использоваться:

Трансформатор.

Устройство особенно ценится специалистами, так как практически не реагирует на перепады напряжения в электросети, что нужно для качественной плазменной резки. Кроме того, с его помощью можно раскраивать даже толстые листы. Но нужно помнить о большом весе устройства и низком КПД.

Инвертор.

У данного аппарата есть только один минус – он не справляется с заготовками большой толщины. Но эта особенность с лихвой перекрывается такими преимуществами:

• обеспечивает стабильное горение дуги;
• имеет на 30 % более высокий КПД, чем трансформатор;
• дешевле, экономичнее, отличается меньшим весом по сравнению с трансформатором;
• удобен во время работы в труднодоступных местах.

Плазмотрон.

Он представляет собой плазменный резак для раскроя заготовок и основной узел плазмореза.

В конструкцию данного устройства входят:

• электрод;
• сопло;
• охладитель;
• колпачок.

Компрессор.

Он обеспечивает тангенциальную или вихревую подачу сжатого воздуха, за счет чего катодное пятно плазменной дуги в процессе работы не смещается от центра электрода.

Если устройство не позволяет добиться подобного эффекта, можно ждать таких последствий:

• нестабильное горение плазменной дуги;
• параллельное формирование сразу двух дуг;
• поломка аппарата.

Кратко опишем принцип работы компрессора. С его помощью образуется поток ионизированного воздуха высокой температуры, причем электропроводность воздуха совпадает с электропроводностью обрабатываемой заготовки. Иными словами, воздух теряет изоляционные свойства, превращаясь в проводник электрического тока. Создается электрическая дуга, которая разогревает заготовку в месте запланированного реза, в результате чего металл плавится, происходит его раскрой. В процессе работы температура плазмы находится в пределах +25 000…+30 000 °С. На заготовке образуются капли расплавленного металла – их уносит из зоны реза потоком воздуха, поступающего из сопла.

Виды устройств

Чтобы правильно выбрать приспособление, необходимо чётко знать, для каких целей его планируется использовать, так как у разных моделей устройств существуют конструктивные особенности. Изготавливается два вида аппаратов:

1. Ручные плазморезы. Их используют в быту, мастерских и небольших производствах. Оператор управляет аппаратом вручную. У оборудования невысокая производительность и довольно приемлемая цена.
2. Аппараты машинной резки.

Приборы применяют при изготовлении деталей и для обработки заготовок. Управляют ими с помощью программного обеспечения.

Производительность приспособлений и цена значительно выше, чем у бытового.

Советы и рекомендации при выборе плазморезов

Существует несколько рекомендаций от специалистов, которые могут помочь выбрать оптимальную модель

Вот на что необходимо обращать внимание перед покупкой:

• толщина металла. В характеристиках указывают максимальную толщину. Но требуется понимать, что у разных металлов различная плотность, поэтому данные в инструкции являются унифицированными;
• продолжительность работы позволяет понять, как долго плазморез может работать без перегрева. Для бытового использования можно использовать модели с показателем 40%, но для производства нужно не менее 60-80%;
• мощность устройства должна быть минимум на 20% выше, чем требуется для обработки конкретно взятой заготовки. Это позволит снизить нагрузку на инструмент и повысить скорость обработки металла;
• длина шлангпакета. Она варьируется от 1,5 до 8 метров. При работе с большими заготовками лучше покупать максимальную длину, чтобы не тратить время на то, чтобы переставить плазморез.

Видео — Как выбрать плазморез

Это основные нюансы, которые стоит помнить при покупке плазмореза. Выбирая из указанных выше инструментов, можно совершить отличную покупку по достойной цене

Но на рынке постоянно появляются новые модели, поэтому важно понимать, на что обращать внимание при выборе. Это позволит купить инструмент, который будет действительно необходим в конкретно взятом случае

Голосование за лучший плазморез

Какой бы вы выбрали плазморез или посоветовали?

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Рейтинг приспособлений

Секрет при выборе оборудования в том, что особое внимание стоит уделить таким параметрам инструмента, как сила тока, тип электросети, продолжительность включения, каким компрессором — встроенным или внешним — оснащено устройство. Топ-5 лучших аппаратов основан на этих критериях и их функциональности в применении, надёжности в эксплуатации, а также на весе и стоимости

1. Сварог CUT 40B (R34). Несмотря на небольшие габариты, для прибора характерна высокая мощность и бюджетная стоимость. Он неприхотлив в эксплуатации, простой в транспортировке и обладает хорошей устойчивостью. Достоинство аппарата — в высоком качестве выполненных работ и плавной регулировке тока резки. Он имеет бесконтактный поджиг основной дуги и оснащён защитой от перегрева.
2. AURORA PRO AIRFORCE 60 IGBT. Это прибор с наилучшими показателями энергосбережения. Так как все платы защищены специальным лаком, он может работать в температурном диапазоне от -20 ° С до +50 ° С. Его используют при резке любых токопроводящих металлов. Работы, выполняемые с большой скоростью резки, отличаются высоким качеством. В них отсутствует деформация и коробление материала. У модели низкий уровень шума.
3. КЕДР CUT-40B. Это недорогой в эксплуатации прибор, который славится высоким сроком службы расходного материала. Он работает от бытовой сети 220 В и укомплектован компрессором. Вес аппарата — 27 кг, что упрощает его перемещение. Плазморез приспособлен к высокоскоростной работе. Его средняя стоимость на рынке инверторного оборудования — 40 тыс. рублей.
4. BRIMA CUT 120. Аппарат воздушно-плазменной резки изготовлен по усовершенствованной инверторной технологии. Он характеризуется чистым и высоким качеством резки, стабильным током и невысоким уровнем шума. Приспособление хорошо работает на бюджетном расходном материале и применяется при демонтаже металлоконструкций и для резки металлов толщиной до 35 мм. Гарантийный срок эксплуатации — 1 год.

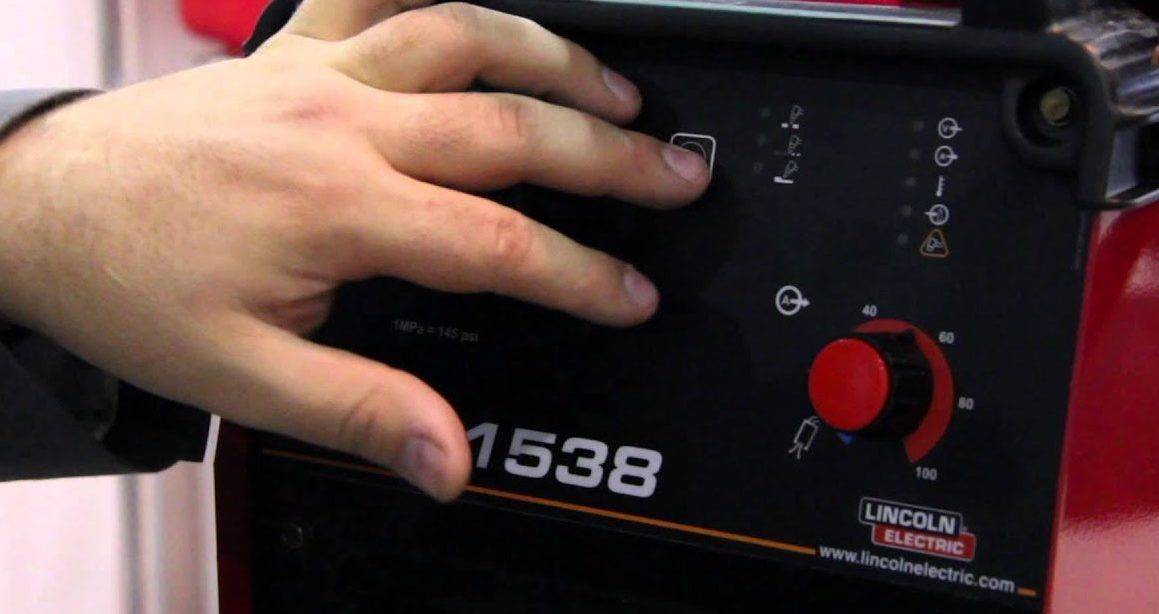

5. Lincoln Electric Tomahawk 1538. Установка с эффективной системой воздушного охлаждения отличается высокой производительностью и длительным сроком эксплуатации электрода и сопла, а также высоким качеством сборки и комплектующих, что даёт возможность компании гарантировать бесперебойную работу аппарата в течение 3 лет.

Все аппараты при соблюдении руководства пользователя гарантируют высокую безопасность процесса резки металла и обработки заготовок

Читать еще

Как осуществляете плазменная резка?

Резка металлов с помощью плазмы – наиболее современный способ металлообработки. Разбираясь, как работает плазморез, нужно знать физические основы этого процесса. При включении аппарата в его рабочем органе – плазмотроне – возникает дуговой разряд между центральным электродом и соплом. Температура этой дуги достигает 30 тыс. градусов. Путём продувания через сопло плазмотрона газа образуется раскалённая струя плазмы со скоростью истечения примерно 1500 метров в секунду. Такой струёй любой металл почти мгновенно оплавляется и выдувается из зоны реза.

Луч плазмы получают в результате начального короткого замыкания, возникающего между центральным вольфрамовым стержнем и корпусом сопла. В большинстве аппаратов для плазменной резки это замыкание в виде искрового разряда создаётся специальным устройством – осциллятором. В этом и заключается основной принцип работы плазменного резака.

Через плазмотрон в процессе резки могут продуваться два типа газов – малоактивные и активные. К малоактивным относятся водород, аргон и азот. Активные же газы для плазменной резки металлов – это кислород или просто воздух. Кислородная плазменная струя способна резать металлы мягких типов или низколегированные. Использование этого газа в качестве рабочего даёт возможность быстро оплавлять железо без образования каких-либо заусенец. При этом не происходи улетучивание железа из районов, прилегающих к зоне резки. А вот использование атмосферного воздуха для образования плазменной струи хоть и дешевле, но резать металл толще 20 мм им не получится.

Если говорить о достоинствах и недостатках плазменной резки металлов, то лучше начать с достоинств.

Перечислим их:

• возможность этим способом производить обработку любых металлов;
• большая скорость резки для средних по толщине и тонких деталей;
• минимальная площадь термического воздействия резки на прилегающую зону металла, что позволяет избегать тепловых деформаций и других термических влияний;
• высокое качество получаемых резов;
• когда аппарат не требует установки баллонов со сжатым кислородом или воздухом, а обеспечивается газовым напором с помощью компрессора, плазменная технология оказывается абсолютно безопасной;
• плазменным способом можно выполнять поверхностные гравировки и фигурную резку металлов по схемам разной степени сложности.

Но одними достоинствами никакие новые технологические приёмы не могут характеризоваться.

Есть недостатки и у плазменной резки металлов:

• цена плазменного резака выше, чем стоимость аналогичного газового или механического оборудования для резки металлов;
• резка металлов плазменным способом ограничена толщиной в 100 мм;
• истекающий из сопла раскалённый поток ионизированного газа (плазмы) создаёт повышенный шумовой фон, что вынуждает оператора станка использовать в работе наушники;
• для обслуживания плазменных установок требуются специалисты, прошедшие квалификационное обучение.

Плазменным способом можно эффективно вести обработку металлов с толщиной и свыше 100 мм. Плазменная резка в отличие от газокислородной не требует постоянного контроля интенсивности горения газовой струи. Этим обуславливается её частое применение с сферах узкой специализации металлообработки. С помощью плазмы гораздо легче выполнят нелинейную резку, чем газокислородными аппаратами.

Основные виды плазменной резки металла

Важно представлять себе саму технологию такого раскроя металла, чтобы понимать, что нужно для плазменной резки. Начнем с того, что она позволяет работать с листами толщиной в пределах 220 мм

В контуре электрической дуги между наконечником форсунки и неплавящимся электродом образуется искра, после чего воспламеняется поток поступающего газа. Когда горящий газ ионизируется, он превращается в управляемую плазму. Скорость ее выхода очень высока и составляет 800–1 500 м/с.

Выходное отверстие имеет сужение, которое позволяет повысить скорость потока плазмы и температуру до +20 000 °C. Настолько горячий узконаправленный поток плазмы при точечном воздействии на металл проплавляет его

Что немаловажно, при этом обеспечивается незначительное повышение нагрева области, прилежащей к месту реза

Между двумя основными способами: плазменно-дуговой технологией и методом раскроя плазменной струей – существует одно серьезное отличие. Первый способ предполагает замыкание поверхности заготовки в проводящий контур. Тогда как при работе со струей плазмы прибегают к стороннему образованию высокотемпературного компонента в рабочей схеме плазмотрона. В таком случае лист металла не является составляющей проводящего контура.

Резка плазменной струей.

Этот метод позволяет раскраивать материалы, которые не способны проводить электрический ток.

Горение дуги осуществляется между формирующим наконечником плазмотрона и электродом, тогда как разрезаемая при помощи струи плазмы заготовка не включается в электрическую цепь.

Плазменно-дуговая резка.

При работе с токопроводящими материалами используют именно эту технологию. Суть состоит в том, что дуга горит между разрезаемой заготовкой и электродом, ее столб совмещен с потоком плазмы. Последняя формируется при нагреве, ионизации подаваемого газа. Он продувается через сопло, обжимает дугу, придает ей проникающие свойства, обеспечивая образование плазмы.

Благодаря сильному нагреву газа достигается высочайшая скорость его движения, повышается степень воздействия на заготовку. Газ не только выполняет основную функцию, обеспечивая раскрой, но и выдувает из зоны обработки частицы металла. Активизация процесса происходит за счет дуги постоянного тока прямой полярности.

К плазменно-дуговой резке прибегают во время:

• изготовления деталей с прямолинейных и фигурных форм;
• прорезания отверстий или проемов;
• производства заготовок, которые в дальнейшем должны пройти сварку, штамповку, механическую обработку;
• обработки кромок поковок;
• резки труб, полос, прутков и профилей;
• обработки литья.

Принято выделять три вида плазменной резки в зависимости от используемой в процессе работы среды. Это:

• Простая с использованием воздуха/азота в сочетании с электрическим током.
• С защитным газом, причем газ может быть плазмообразующий и защитный. Второй призван ограждать обрабатываемую область от внешнего воздействия, за счет чего удается значительно повысить качество реза.
• С водой, где жидкость играет ту же роль, что и защитный газ в описанном выше подходе. Но у нее есть дополнительные функции: она способствует снижению температуры элементов системы, вбирает в себя выделяющиеся в процессе работы вредные вещества.

Рекомендовано к прочтению

• Резка меди лазером: преимущества и недостатки технологии
• Виды резки металла: промышленное применение
• Металлообработка по чертежам: удобно и выгодно

За счет использования плазменной резки, базирующейся на перечисленных выше принципах, удается добиться высокой производительности оборудования и полной пожарной безопасности. Последнее связано с тем, что применяемые при работе с данной технологией материалы не являются огнеопасными.

Топ-5 лучших плазморезов

Cebora Power Plasma 3035/M CNC ЧПУ 279-01

Профессиональный плазморез — надёжный, дорогой и производительный. Цены на этот агрегат начинаются от 141 000 рублей, однако он стоит каждой копейки от этой суммы. Аппарат оснащён высокочастотной системой поджига дуги и обеспечивает высокое качество реза в любых условиях и в течение любого времени. Максимальная потребляемая мощность составляет 2400 ватт, максимальный ток — 30 ампер, что позволяет обеспечить толщину реза до 15 мм. Для работы плазморезу нужен компрессор с производительностью до 60 литров в минуту и давлением в 3,5 бар.

Цена: ₽ 141 474

Cebora Power Plasma 3035/M

Fubag PLASMA 40

Ручной инвертор для плазменной резки полупрофессионального класса с полуавтоматическим управлением. Для поджига дуги используется высокая частота. Продолжительность включения при максимальном токе достигает 60%. Максимальный сварочный ток при непрерывной работе — 30 ампер. Режущий ток может настраиваться в пределах 20-40 ампер, что позволяет резать металл толщиной до 15 мм. Для работы плазморезу нужен компрессор, способный обеспечить подачу воздуха не менее 100 литров в минуту при давлении от 3,5 до 6 бар. Цена устройства — около 39 000 рублей.

Цена: ₽ 39 170

Fubag PLASMA 40

РЕСАНТА ИПР-40

Профессиональный ручной инвертор для плазменной резки. Выпускается под известным и заслуживающим доверия отечественным брендом. Оснащён высокочастотным поджигом дуги. Обеспечивает продолжительность включения при максимальном токе до 35%. Режущий ток может настраиваться в диапазоне от 15 до 40 ампер, что позволяет резать с помощью этого плазмотрона металл толщиной до 12 мм. Система воздушного охлаждения отличается простотой и надёжностью. Очень достойный и надёжный аппарат, отдать за который придётся относительно немного — менее 31 000 рублей.

Цена: ₽ 30 780

РЕСАНТА ИПР-40

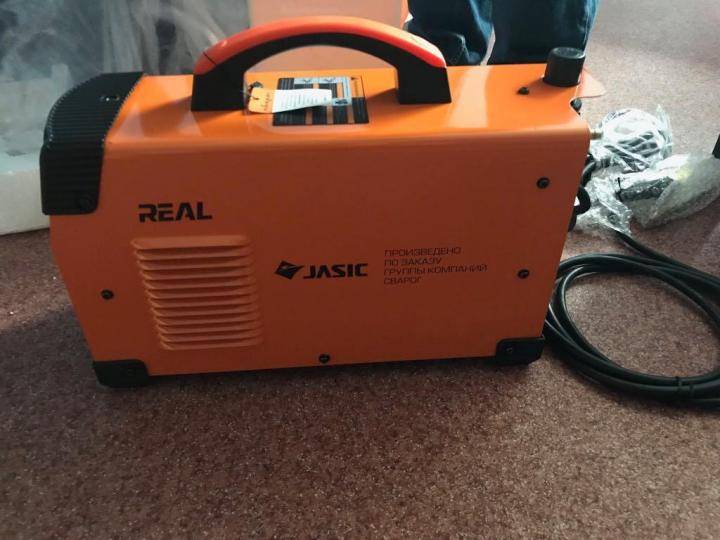

Сварог REAL CUT 45 (L207)

Инвертор для плазменной резки полупрофессионального класса от российского бренда. Инструмент ручного типа, с воздушным охлаждением. Оснащён высокочастотной системой поджига дуги. Продолжительность включения при максимальном токе в 30 ампер составляет 60 %. Способен резать металл толщиной до 12 мм. Требует компрессора с расходом воздуха не менее 100 литров в минуту и давлением в пределах 4 бар. Корпус металлический, устойчивый к повреждениям. Отдать за такой производительный аппарат 23 500 рублей совершенно не жалко.

Цена: ₽ 23 590

Сварог REAL CUT 45

DGM CUT-40

Недорогой плазморез с высоковольтным контактным поджигом. Способен выдавать силу тока от 15 до 40 ампер, что позволяет ему резать черные металлы толщиной до 15 мм и цветные — до 9 мм. Работает с компрессором производительностью не ниже 150 литров в минуту и рабочим давлением в пределах 4,5-6 бар. Оснащён эргономичной рукоятью и складной ручкой для переноски. Продолжительность включения при 20 градусах составляет 60%. При цене в районе 16 500 рублей — один из наиболее доступных бытовых аппаратов для плазменной резки металлов.

Цена: ₽ 16 470

плазморез DGM CUT

Как работает плазморез

Понять основные принципы работы плазмореза можно познакомившись с технологией плазменной резки. Мы начнем с того, что рассмотрим понятие плазмы. Плазма — сильно нагретый ионизированный воздух или газ, электропроводность которого сравнима с электропроводностью металла. Это позволяет ему выступать проводником дуги.

Резка плазморезом подразумевает использование газоэлектрической горелки, которая использует обыкновенную сварочную дугу. Чтобы обеспечить необходимые условия для ее возникновения, нужно выполнить следующие действия:

1. Соединить стержень из вольфрама с отрицательным контактом источника постоянного тока.
2. Присоединить полюс со знаком «плюс» к соплу горелки или разрезаемому изделию.
3. Подать в горелку газ.

В результате выполнения этой последовательности между вольфрамовым стержнем и соплом возникает электродуга. Сжатый воздух, поступающий из компрессора или баллона, создает в сопле высокое давление, а при взаимодействии с электродугой он переходит в состояние плазмы. Её температура может достигать 30 000°С и даже выше. Это позволяет с легкостью резать металл. Одна из особенностей плазмы — электропроводность не хуже, чем у металла. Скорость плазменного потока составляет 2-3 метра в секунду.

Во время работы с плазморезом металл расплавляется под воздействием высокотемпературной плазмы.При этом возникает небольшая окалина, которую тут же сдувает поток сжатого воздуха. Чем уже диаметр сопла, тем больше будет давление и тем быстрее будет разрезаться металл. Чтобы сформировать электродугу высокого качества, используют тангенциальную или вихревую подачу газа/воздуха.

Значительное преимущество того, как плазморез режет металл, состоит в том, что в процессе работы металл нагревается локально и не деформируется.

Linkoln electric Tomahawk 1538

Данный аппарат легко подходит для резания различных металлических изделий из черных и цветных сплавов, высокоуглеродистых и легированных сталей. С помощью наличия угольного электрода появилась возможность для воздушно-дуговой строжки.

Агрегат, как правило, должен подключаться к сети 220 В.Он полностью поддерживает все российские и европейские стандарты, а изготовитель предоставляет гарантию на устройство периодом 36 месяцев.

Отличительной чертой данной модели является создание мощного узконаправленного завихрения плазмы. При минимальном нагреве металлического изделия и полного отсутствия каких-либо деформаций есть возможность избежать дальнейшие слесарные обработки поверхности.

Linkoln electric Tomahawk 1538
Достоинства:

• Отличное качество резания;
• Долговременная служба режущего сопла;
• Новейший метод поджога факела;
• Замечательная система охлаждения воздухом.

Недостатки:

• Слишком высокая стоимость устройства;
• Большие габариты аппарата.

Технические характеристики

Параметры	Характеристики
Напряжение сети	380 В
Ток резания	100 А
Габариты	460х300х650
Вес	36 кг
Цена	140 000 рублей

Современный арсенал плазменных резаков имеет внушительный список представителей, как в ценовом сегменте, так и в технических характеристиках. В данной статье был предоставлен подробный разбор имеющихся аппаратов, которые подойдут и для мелких монтажных мастерских, и для серьезных предприятий.

Как выбрать установку для резки металла

Выбор необходимого станка плазменной резки основывается на потребностях производства с учётом возможности расширения

При этом принимаются во внимание следующие технические характеристики:. Зона обработки. Зависит, в основном, от размера портала и параметров реечной балки, перемещающей плазматрон

Наиболее распространены станки плазменной резки металла размером 1,5х3 метра. В продаже встречаются модели с порталами шириной 2,5 м и длиной 12 м. Большие размеры изготавливаются исключительно на заказ. При этом учитывается и высота балки над порталом

Зависит, в основном, от размера портала и параметров реечной балки, перемещающей плазматрон. Наиболее распространены станки плазменной резки металла размером 1,5х3 метра. В продаже встречаются модели с порталами шириной 2,5 м и длиной 12 м. Большие размеры изготавливаются исключительно на заказ. При этом учитывается и высота балки над порталом

Зона обработки. Зависит, в основном, от размера портала и параметров реечной балки, перемещающей плазматрон. Наиболее распространены станки плазменной резки металла размером 1,5х3 метра. В продаже встречаются модели с порталами шириной 2,5 м и длиной 12 м. Большие размеры изготавливаются исключительно на заказ. При этом учитывается и высота балки над порталом.

Толщина резки. Зависит от мощности источника, а также особенностей модели. Принято различать несколько параметров: качественный рез – толщина реза с максимально качественными характеристиками без дефектов; разделительный рез – толщина, после которой могут наблюдаться различные отклонения; минимальная толщина резки.

Точность. Один из главных параметров, влияющих на конечную стоимость станка. На недорогих моделях точность варьируется в пределе 1–1,5 мм, а наилучшими результатами считаются 0,3–0,6 мм.

Помимо этого, перед покупкой станка плазменной резки учитывается дополнительный функционал:

• возможность работы со сложными сплавами или определёнными видами сталей;
• разметка и маркировка изделий плазмой;
• газокислородная резка;
• резка неровных поверхностей, трубопроката, угловая;
• возможности ЧПУ и систем автоматизации;
• привязка системы координат и т. д.

Каждый производитель оснащает собственные станки оригинальными дополнениями для улучшения качества реза, повышения удобства и безопасности. Для примера можно привести оборудование «ПлазмаКрой» (Тольятти). Помимо основных компонентов, станок может иметь:

• автоматические контролёры высоты;
• шаговые двигатели;
• промышленный компьютер (аналог ЧПУ);
• дистанционный пульт и многие другие опции.
