Паяльная станция ELEMENT 878D, 700 Вт
Фото: market.yandex.ru
Паяльная станция ELEMENT 878D служит для удобного и безопасного проведения процесса пайки или демонтажа различных видов компонентов (в том числе чувствительных, в корпусах: SOIC, PLCC, QFP, BGA и т. д.). Аппарат выполнен в современном стиле, отличается небольшими размерами, за счет чего позволяет экономить рабочее пространство. Уникальная функция неактивного состояния позволяет экономить энергию: когда паяльник кладется на держатель, система приводится в резервное состояние готовности, как только фен снимается с держателя, система возвращается к установленным настройкам.

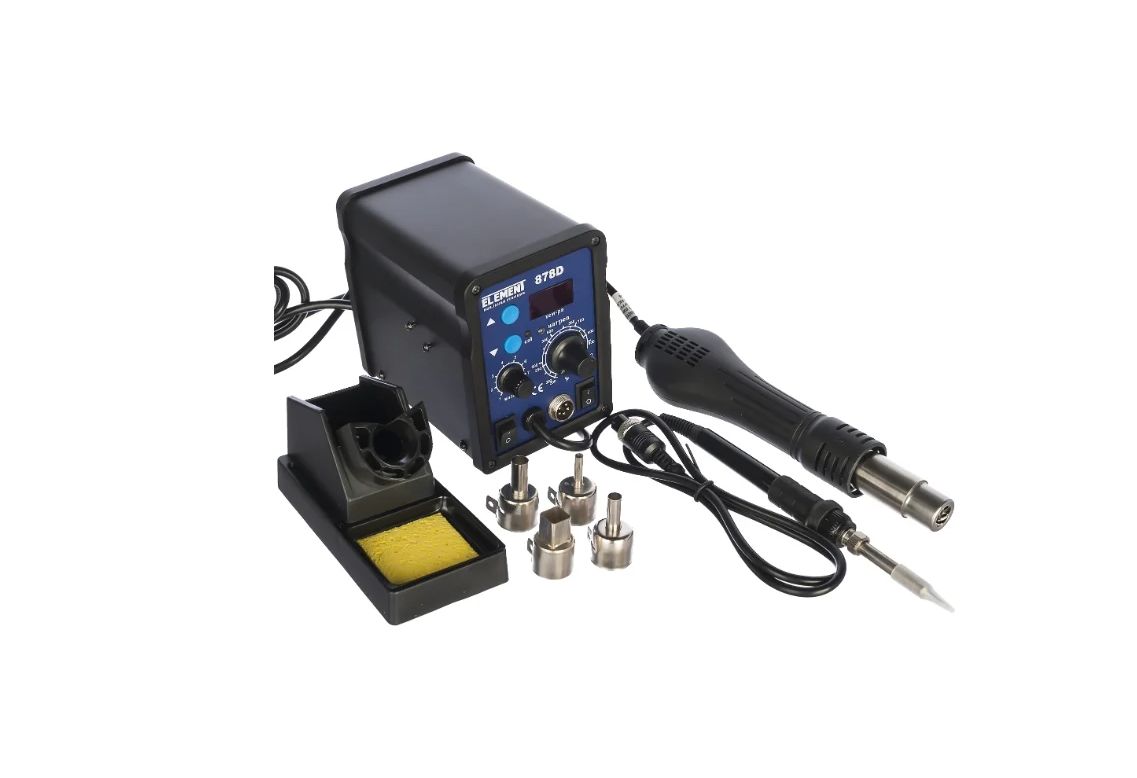

Паяльная станция ELEMENT 878D
Достоинства:
- Широкий функционал
- Регулятор температуры
- Компактность
- Мощность
- Система охлаждения
- Долговечность
- Безопасность
- Экономичность
Критерии выбора
Они относятся (в части касающейся) ко всем типам установок, поэтому данные рекомендации лишь общего плана. В моделях реализуются различные инженерные решения, и однозначного разделения на группы по конструктивным особенностям, способам управления и специфике пайки нет.
Нагревательный элемент
- Нихром – дешевле, но для длительной непрерывной работы непригоден.
- Керамика – повышенная мощность, высокая теплоотдача. Недостатков всего два – цена и хрупкость, что подразумевает аккуратного обращения. Для простейших паяльных станций, не оснащенных цифровой системой регулирования температуры – не лучший выбор. Причина понятна – долго не прослужат.
Комплектация
В основном назначение большинства прилагаемых приспособлений – обеспечить максимальное удобство пользователю в процессе работы
Главное, на что профессионалы советуют обращать внимание – количество сменных жал, материал, из которого они изготовлены, их конфигурацию (форму), площадь рабочей части. От этого зависит, какие технологические операции с помощью такой станции (контактной группы) можно выполнять – температура нагрева, теплоотдача. То есть все то, что напрямую влияет на качество пайки
То есть все то, что напрямую влияет на качество пайки.
Мощность
От этого напрямую зависит ее функционал. Станция в 1 кВт одинаково хорошо подходит для пайки печатных плат и крупных деталей (выводов Тр, мощных вентилей, бумажных конденсаторов и так далее).
Не следует путать мощность установки и степень нагрева жала. Последний параметр регулируется схемой станции, поэтому перегрев рабочей части не грозит.
Ремонтопригодность
Во-первых, не все модели после выхода из строя получится реанимировать. По сути, это изделия «одноразового» применения. Основное преимущество – они самые дешевые.
Во-вторых, немаловажно, от какого изготовителя паяльная станция. Не все они осуществляют техническое сопровождение своей продукции буквально в каждом регионе, и это пояснений не требует. В случае нештатной ситуации куда (к кому) обратиться? Можно ли приобрести запасные части к изделию (и где)? Получится ли самостоятельно отремонтировать паяльную станцию без профессиональной консультации?
В случае нештатной ситуации куда (к кому) обратиться? Можно ли приобрести запасные части к изделию (и где)? Получится ли самостоятельно отремонтировать паяльную станцию без профессиональной консультации?
Выбирая установку, все подобные вопросы стоит прояснить. Иначе можно остаться со своей проблемой один на один.
Совет
Во всем следует руководствоваться принципом достаточности. Перед тем, как выбирать паяльную станцию, необходимо очертить круг задач, которые предполагается решать с ее помощью. Для домашнего «самоделкина» нужна модель более совершенная, с повышенным функционалом. А если установка используется лишь от случая к случаю, для несложных бытовых операций, то хватит и более простой, любительской, а значит, и дешевой. Вряд ли разумно тратить деньги на то, что никогда и не понадобится.
Виды
Если рассматривать наиболее распространённые паяльные станции, предусмотрены такие виды:
- Контактные (делают с электронными блоками, активно применяются для припоя без свинца).
- Бесконтактные (производятся инфракрасные, термовоздушные, варианты остаются, они востребованы для замены элементов в микросхеме).
- Комбинированные (это многофункциональные установки, отличающиеся по комплектации. Можно подобрать модели с паяльником и феном. Также встречаются инфракрасные устройства с кварцевым излучателем).
Паяльная станция
Контактные
Установки этого типа являются традиционными, поставляются с электронными блоками. У них предусмотрен терморегулирующий элемент, поэтому, активно используются радиолюбителями. Контактные станции применимы для монтажных работ, выпускаются профессиональные модели.

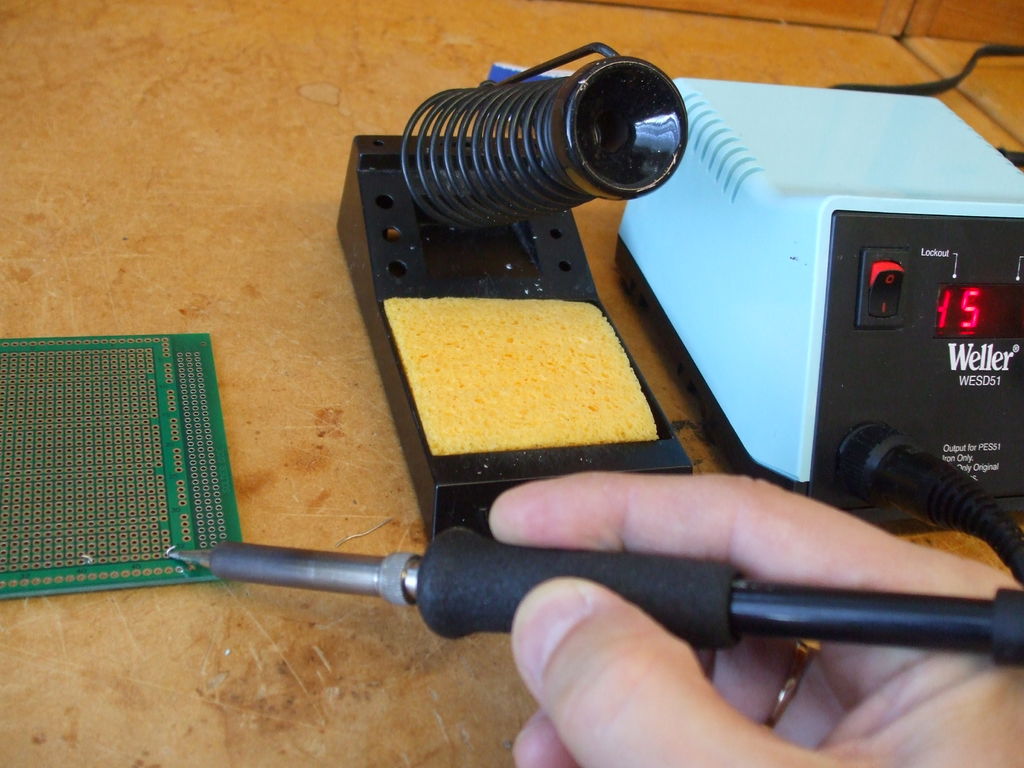

Контактные станции
Подгруппы:
- соловянно-свинцовым припоем;
- для работы без припоя.
У последнего типа используются мощные нагревательные элементы. У них высокая температура плавления и можно обойтись без припоя. Если рассматривать профессиональные станции, у них используется регулятор мощности.
Интересно! В магазинах представлен широкий выбор воздушных модификаций.
Востребованными остаются модели с антистатической защитой. Компрессорные станции считаются подходящими для монтажной, демонтажной работы. Если рассматривать модификации Lukey, они зачастую продаются с феном. Пользователей ожидает широкий ассортимент моделей высокой мощности.
Если говорить о параметрах, потребляемое напряжение 220 вольт. В качестве нагревательного элемента может использоваться металлическая спираль. Еще одним крупным производителем является компания Accta. Она специализируется на выпуске моделей с индикацией.
У них предусмотрено управление температурными параметрами, поскольку используются аналоговые потенциометры. В 2021 году востребованными остаются модели с системой автоматического отключения фена.
Важно! Управление осуществляется за счёт работы микропроцессора
Бесконтактные
Это современные станции, которые называется термовоздушными. Они поставляются с отдельными электронными блоками. Отмечаются более сложные конструкции. Встречаются модификации с механическими, цифровыми индикаторами. Для возможности настройки воздушного потока используются регуляторы.
Бесконтактные станции
Распространенными считаются модификации со светодиодом CAL, так пользователь способен следить за показателем температуры. Модели функционируют с вентилятором, который выполняет функцию фена. Механизмы устанавливаются непосредственно на ручку и не занимают много места. Чтобы идти в ногу со временем, подбираются установки производителей Zhongdi, BAKKU, HandsKit.
Показатель мощности у них стартует от 10 Вт, самыми мощными считаются станции на 800 Вт. Если рассматривать недорогие установки, у них максимальная температура 400 градусов, напряжение фена колеблется от 24 до 100 Вт. Производители предлагают рассмотреть модели с керамическими нагревателями. Касательно фена предлагаются различные варианты на любой вкус.
Продукция компаний Solder, Yihua подходит для профессионалов. Помимо широкого диапазона температуры нагрева, стоит отметить наличие антистатической защиты. Установки не бояться разрядов, хорошо справляются с перегрузками. Модели используются с различными видами припоя, можно не волноваться за шов.
Вам это будет интересно Проверка емкости конденсатора тестерами
В отдельную категорию выделены мощные нагреватели, которые демонстрируют высокую точность работы. Приобретая бесконтактную станцию, лучше учитывать скорость потока воздуха, проверять трубку.
Комбинированные
Первоначально непонятно, чем отличается паяльник от паяльной станции комбинированного типа. На самом деле речь идет о многофункциональной модели, которая позволит выполнять сложные операции по отпаиванию микросхемы. На рынки поставляются установки с дисплеями, многофункциональными блоками. Они работают на пару с предохранителями, учитываются характеристики:
- выходное напряжение;
- питание;
- размеры, вес;
- температурный диапазон;
- точность настройки.
Распространенными считаются модели с компрессорами, мощным блоком управления. Есть модификации с диафрагменным насосом, а также трансформатором.
Важно! Если рассматривать трёхканальные, профессиональные модели, они заменят качественный термофен и несколько паяльников. Комбинированные станции
Комбинированные станции
Как выбрать паяльник новичку: главные критерии и рекомендации
Если человек знаком с основами пайки, а также имеются некоторые практические навыки, то отличный вариант – купить паяльную станцию. Так как она позволит управлять диапазоном нагрева, поддерживать заданную температуру, что исключит риск перегрева жала. Имеется удобная подставка для паяльника, специальное место для чистки и пр.
Новичку лучше смотреть на простые приборы, которые предназначены для проведения легких бытовых работ, а их мощность не превышает 40 Вт. Желательно, чтобы присутствовала функция регулировки температуры.
Покупать прибор с десятком возможностей нецелесообразно, так как неопытный человек не оценит их по достоинству или не будет пользоваться. Поэтому переплатит за воздух.
Если есть возможность подключить паяльник практически к любой сети, то оптимальными будут устройства с напряжением 12 или 24 Вт. Они считаются безопасными.
Также, новичкам подойдут газовые паяльники. Потому что их легко настроить и эксплуатировать, требуется только прочитать инструкцию и после первых попыток, пользователь освоится.
Несколько жал показывают практичность человека. Ведь практически для каждой работы применятся отдельный элемент
Имея запас, у пользователя никогда не возникнет проблем.
Важно помнить, что ручка не должна нагреваться, а при работе с устройством держать его необходимо только за изолированный корпус.
Инструмент хранится в коробке или другом месте, где детали всегда будут в сборе и не потеряются.
Во время проведения работ, важно сразу же выкидывать излишки. Не допускается работать на загрязненной поверхности.
Вместе с паяльником приобретаются кусачки, для перекуса проводов, пинцет, который станет хорошим товарищем при работе с мелкими деталями, канцелярский нож и т.п.
Параметры выбора электрических паяльников
Мощность
Подбирать мощность паяльника нужно ориентируясь на вид работ, в которых предполагается его использовать. Паяльники, требующие большой мощности, надежны и многофункциональны. Но их использование в быту нецелесообразно. Мощность универсального домашнего паяльника, с помощью которого можно выполнить большинство работ, должна быть в пределах 25-40 Вт.
Если мощность инструмента недостаточна, пайка займет продолжительное время или же ее качество будет неудовлетворительным. Продолжительное воздействие слабым паяльником на контакты, может привести к их перегреву. Маленькая температура во время работы может привести к «непропаям», которые визуально не обнаруживаются.
Используя инструмент с мощностью, значительно превышающую необходимую, можно сжечь детали уже при первом прикосновении к ним, что усложнит или сделает невозможным дальнейший ремонт электроприбора.
Если планируется пайка контактов с большой площадью и массой, увеличивать нужно именно мощность инструмента, а не температуру. Прибор с малой мощностью, но с высокой температурой нагрева не справится с рассеиванием тепла. Разогрев габаритного жала, используемого для пропайки больших деталей, зависит именно от мощности инструмента.
Регулятор температуры
Ошибка в выборе температуры паяльника при ремонте электроприборов может вылиться в приобретение дорогих деталей, которые чересчур сильный нагрев может вывести из строя. Регулятор может быть встроен в корпус паяльника или быть в отдельном корпусе.
Преимущества инструмента с регулятором температуры:
- Возможность настроить инструмент на нужную температуру плавления;
- При пайке монтажных плат токонесущие дорожки не отслоятся от перегрева;
- Нет необходимости менять паяльник при выполнении работ, требующих разной температуры;
- Жало не покрывается окалиной от перегрева.
Материал жала
Жало может быть:
- Медным;
- Медным с покрытием (в качестве покрытия используют: никель, алюминий, серебро);
- Керамическим.
Медное жало устанавливают в паяльниках типа ЭПСН.
Преимущества медного жала:
Отличные показатели теплопроводности и теплоемкости (при спайке массивного кабеля заготовка не заберет тепло стержня, резко снизив его температуру).
Недостатки медного жала:
Мягкость и низкая термостойкость – стержень быстро окисляется при высокой температуре, теряет функциональность. Приходится зачищать его с помощью напильника или наждачной бумаги. Результат – жало со временем превращается в коротышку и нуждается в замене.
Чтобы сохранить поверхность медного стержня в рабочем состоянии, ее покрывают тонким слоем припоя, предохраняющим его от окисления.
Жалом с никелевым покрытием (съемными наконечниками) укомплектованы паяльники ЭПСН и с керамическим нагревателем.
Преимущества жала с покрытием:
Не обгорают, не нуждаются в снятии окалины и заточке.
Недостатки жала с покрытием:
- Более высокая цена;
- Боятся перегрева.
Корпус керамического жала выполнен из керамики, а его наконечник из металла (меди, покрытой никелем).
Преимущества керамического жала:
- Хорошие показатели теплопроводности и теплоемкости;
- Коррозионная стойкость;
- Нет необходимости в регулярной очистке.
Недостатки керамического жала:
- Высокая цена;
- Хрупкость корпуса.
Форма жала
В зависимости от выполняемой работы используют наконечник определенной формы. Не все модели паяльников рассчитаны на использование сменных наконечников, замена жала в таком инструменте занимает много времени. Приобретая паяльник, надо уточнить, рассчитан ли он на работу со сменными наконечниками.
Основные, наиболее популярные формы жала:
- Клин (Отвертка);
- Стержень со скошенной кромкой;
- Конус;
- Игла.
Материал ручки
Предпочтительнее остановить выбор на модели с ручкой из материала с низкой теплопроводностью:
- Дерево;
- Эбонит;
- Карболит;
- Текстолит.
Дешевые модели имеют ручку из нетермостойкого пластика, который быстро нагревается и может даже оплавиться. Если есть возможность выбора, лучше отдать предпочтение деревянной ручке – дерево проводит тепло хуже всех доступных конструкционных материалов.

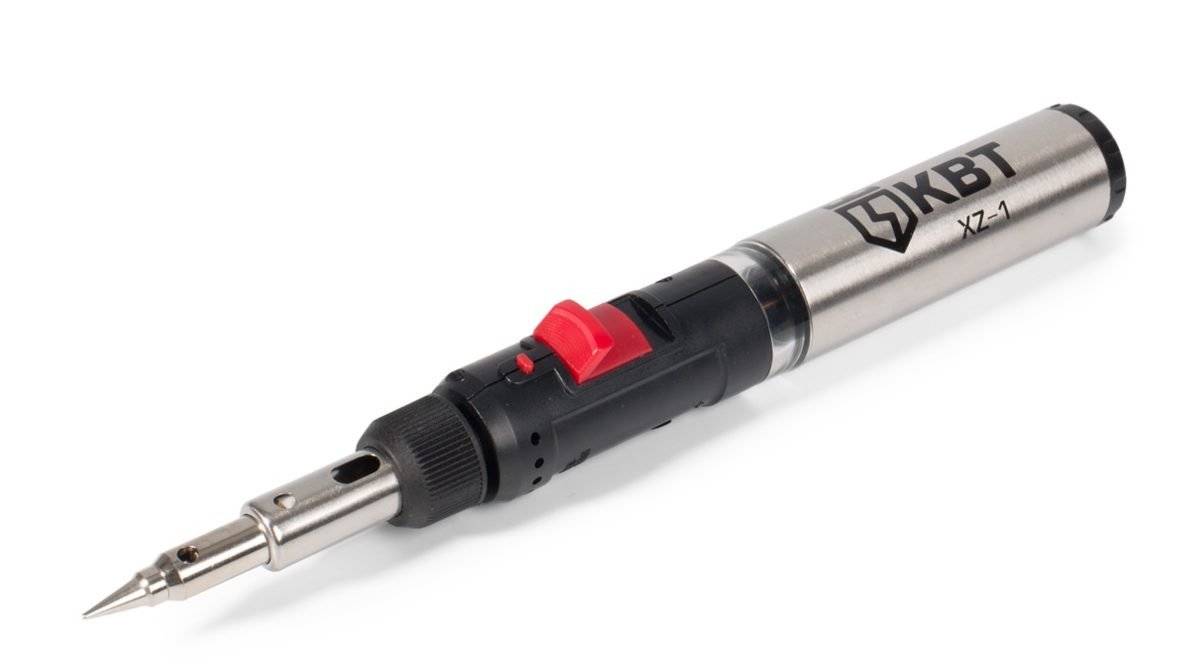

KVT XZ-1
Газовый паяльник рекомендован для использования в труднодоступных местах, из-за своей мобильности и компактности. В комплекте к девайсу идет:
- защитный колпачок;
- рефлектор;
- 4 насадки для пайки;
- пластиковый кейс;
- губка для снятия припоя.
Аппарат имеет пьезоэлектрическую систему зажигания. Работает на высокоочищенном бутане (как для зажигалок). Используется в трех режимах:
- паяльник;
- фен для термоусадки;
- газовая горелка.
Максимальная температура в первом случае – 580 градусов. В режиме горелки, пламя нагревается до 1300 °С.
В режиме фена – 550 градусов. Агрегат имеет кнопку защиты от ненамеренного включения. Работает на полном баллоне – 120 минут. Вес – 120 грамм.
Удобно сделана возможность просмотра остатка газа. По сравнению с огромными конкурентами, очень удобный и практичный. Радует комплектация. Имеет складную ножку, из-за чего не нужно переживать, куда деть горячий девайс.
С другой стороны, включается паяльник долго и хитро-мудро. Не хватает флюса в комплекте. Неудобная блокировка запуска. В режиме фена работает не очень: долго греется и не справляется с функциями.
Классификация аппаратуры
Контактные агрегаты для запаивания
Данный вид оборудования представляет собой самые распространенные и простые станции, пайка при помощи которых происходит, благодаря прямому контакту нагретого жала с припоем или поверхностями радиодеталей, печатных плат.
Цифровые и аналоговые паяльные станции
В зависимости от типа регулировок и управления нагревом паяльника и фена, станции подразделяются на:
- Аналоговые – управление и регулировка нагрева происходят, благодаря отключению нагревательного элемента посредством электромагнитного реле и простых переменных резисторов (вращающихся аналоговых регуляторов, расположенных на передней панели модуля управления);
- Цифровые – в отличие от аналоговых, в моделях данного вида поддержание температурных показателей нагревателей фена и паяльника происходит, благодаря микроконтроллеру (PID-регулятору) и кнопочным переключателям.
Индукционные установки с катушками

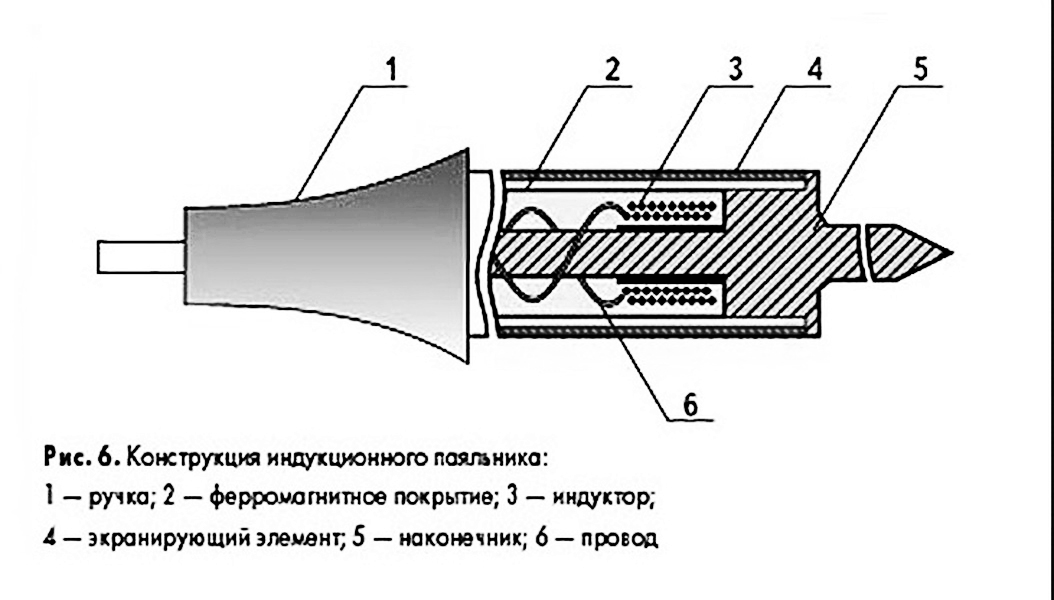

Устройство индукционного нагревателя
Отличие таких станций от других видов заключается в конструкции нагревательного элемента паяльника – катушки (индуктора), внутрь которого вставляется жало с ферромагнитным покрытием. Нагрев жала происходит при поступлении на индуктор высокочастотного переменного тока, образующего магнитное поле, которое, в свою очередь, вызывает перемагничивание насадки с выделением большого количества тепла.
Бесконтактные паяльные станции для ремонта микросхем
Оборудование данного вида производит пайку, благодаря нагреву припоя и рабочих поверхностей при помощи потока разогретого до 4000С воздуха. В отличие от контактных моделей, в комплект такого оборудования входят модуль управления и термовоздушный фен с 3 насадками соплами различного диаметра.
Использование метода лужения при пайке
Быстрым способом припаивать провода является лужение. Для этого можно пользоваться обыкновенным гвоздём или куском медной проволоки, конец которой нужно расплющить молотком. Пайку производят следующим образом:
- Очищенные от изоляции концы проводов скручивают.
- На скрутку наносят флюс.
- Припой с помощью напильника или надфиля превращают в порошок.
- Флюс на скрутке обильно посыпают свинцово-оловянной крошкой.
- Металлический стержень (гвоздь, медный провод и пр.) нагревают на открытом огне. Для этого может использоваться газовая конфорка или паяльная лампа.
- Раскалённым сердечником проводят вдоль скрученных проводов до получения луженой поверхности соединения.
Разновидности
В зависимости от конструктивных особенностей, все паяльные станции подразделяют на несколько основных видов:
контактные (разогрев места соединения выводов радиоэлектронных компонентов осуществляют посредством непосредственного контакта с ними жала паяльника);
- бесконтактные: термовоздушные и инфракрасные (пайка происходит под действием потока горячего воздуха или ИК-излучения);
- демонтажные или ремонтные (они оборудованы специальным отсосом, удаляющим припой из места соединения);
- комбинированные (это устройства «два в одном» или «три в одном», позволяющие производить различные способы пайки).
Ответ на вопрос о том, какую паяльную станцию выбрать, во многом зависит от элементов, которые необходимо с ее помощью демонтировать (или наоборот припаять). Для ремонта бытовой аудиотехники начального уровня вполне достаточно будет обзавестись простейшим контактным приспособлением. Для восстановления аппаратуры с многочисленными SMD-деталями лучше использовать бесконтактные станции.
Типы нагревательных элементов паяльников
Электронная техника постоянно совершенствуется и в одной микросхеме можно насчитать миллионы деталей, например, транзисторов. Совершенствование этих элементов приводит к тому, что использовать традиционные схемы монтажа становится невозможно, причиной тому стало и то, что детали расположены на плате очень плотно.
Нагревательные элементы паяльников
Именно поэтому широкое распространение получили паяльные станции, которые более приспособлены для работы с платами.
Термофен паяльной станции
Как уже отмечалось, большинство станций предназначены для сборки плат, то есть припаять с их помощью можно любую деталь, а вот отпаять – это уже довольно сложно.
Для решения этой задачи применяют прибор под названием термофен. Он позволяет выполнять работы с применением горячего воздуха.
Инфракрасный нагреватель
Их применяют в большом количестве устройств начиная от простых обогревателей, до различного технологического оборудования, которое используют местный нагрев.
В частности, нагреватели этого типа нашли свое применение в работе паяльных устройств для работы с печатными платами.
Как сделать своими руками?
Самодельная ПС – это настоящий вызов для радиолюбителя. Поскольку оригинальный продукт обойдется недешево (от 60 тысяч рублей), у мастеров часто возникает идея взять схемы и чертежи и соорудить такой прибор своими руками. Например, из прикуривателя.
Для этого понадобятся:
- автомобильный прикуриватель (у многих лежит без дела);
- провод;
- пара болтов, шайб, гаек МЗ;
- медный лист 0,5 мм толщиной.
А также следующие инструменты:
- лабораторный блок питания;
- стамеска;
- ножницы;
- тепловизионная ручная камера;
- отвертка;
- сверла и шуруповерт.
Процесс сборки схематично выглядит следующим образом.
- Сначала нужно разобрать прикуриватель. Из него следует изъять нагреватель и керамический изолятор.
- На медном листе надо начертить контур нагревателя и вырезать детали.
- Первой заготовкой будет контактная минусовая шайба. Центральное отверстие пробивается либо сверлом, либо стамеской.
- С плюсовым элементом проще – отверстие легко просверливается шуруповертом.
- Из получившихся деталей будет собираться паяльник. Нужно наживить болтик, установить минусовую контактную площадку, надеть керамический изолятор.
- Затем положительную контактную площадку следует надеть на центральный винт, накрутить гайку и хорошенько зажать изделие.
- Далее нужно накрутить ручку, подключить провода питания, зажать их винтами. «Крокодилами» прибор подключается к блоку питания, обязательно выставляется ограничение по току (3,85 Ампер). Напряжение регулирует мощность.
- В завершении следует проверить, какую температуру выдаст собранный прибор. С этим справится тепловизионная камера.
Можно тестировать! Есть, конечно, и более сложные схемы, со специальными термопрофилями, элементами из стекла, галогеновым обогревателем, паяльным феном. Но такие пробы подойдут тем, кто уже имеет некоторый опыт в сборке. Инфракрасные паяльные станции считаются одними из лучших приборов своего ряда.
О том, как смастерить инфракрасную паяльную станцию из автомобильного прикуривателя, смотрите в следующем видео.
Лучшие паяльные фен станции
Термовоздушные аппараты для демонтажа микросхем и SMD компонентов. Полностью вытеснили промышленный фен и газовую горелку, используемые для этих целей раньше. Оснащаются станции с феном цифровыми контроллерами и регуляторами потока воздуха.
LUKEY 702 5434
Цифровой паяльник принципиально новой конструкции, с интеллектуальной системой автоматического отключения. Предназначен для работы с мелкими резисторами, платами и конденсаторами.
Нагревательный элемент керамический, с нихромовой спиралью и термодатчиком. Фен представляет собой компактный турбинный нагреватель воздуха, встроенный в ручку. Это избавляет от необходимости устанавливать неудобный и жёсткий воздушный шланг. Имеется производительный встроенный микропроцессор, контролирующий информацию от термодатчиков.
Технические характеристики:
- Мощность аппарата — 750 Вт.
- Напряжение — 220 вольт.
- Уровень шума — 45 дБ.
- Время разогрева — 7 сек.
- Температура воздушного потока в состоянии резервной готовности — 50°C.
- Диапазон температур нагрева — 100-480°C.
- Тип воздушного потока — круговая крыльчатка.
- Комплектация — инструкция, насадки, зажим, держатель.
Плюсы станции:
- Нагреватель воздуха встроен прямо в рукоятку.
- Микрочип с мгновенным реагированием на внешние факторы.
- Умная система автоматического отключения, значительно повышающая эксплуатационный ресурс.
- Термодатчик.
- Доступность и дешевизна комплектующих.
- Качественный металлический держатель паяльника с ванночкой для чистящего полотна.
Минусы станции:
- Нет оловоотсоса.
- Массовый брак.
- Гнездо на паяльный провод PS/2.
- Некачественное изготовление корпуса фена — не хватает отверстий.
ELEMENT 878
Паяльная станция с плавной регулировкой мощности. Питается от бытовой электросети 220 вольт. Отличный инструмент для проведения пайки самых различных предметов и микросхем. Сочетает компактные габариты и широкий функционал.
Управление осуществляется посредством микроконтроллера, позволяющего устанавливать и отслеживать температуру воздуха и жала. Это обеспечивает высокую точность настройки системы в соответствие с проводимыми работами. Производитель предусмотрел функцию неактивного состояния аппарата, дающую возможность существенно сократить расходы электричества.
Технические характеристики:
- Мощность аппарата — 700 Вт.
- Напряжение — 220 вольт.
- Мощность фена — 600 Вт.
- Мощность паяльника — 60 Вт.
- Материал жала — металл.
- Материал ручки — пластик.
- Диапазон температур нагрева — 200-480°C.
- Комплектация — насадки, губка, подставка.
Плюсы станции:
- Опция резервного состояния — автоматически включается при нахождении паяльника на подставке.
- Регулятор температурного режима.
- Низкая стоимость.
- Управление на резисторах без дополнительной электроники.
- Быстрый нагрев.
- Удобная подставка.
- Бесшумный трансформатор.
- Богатая комплектация — много присадок, два варианта нагрева для плат.
Минусы станции:
- Китайская дешёвая схема.
- Плохое качество клемм и вспомогательных частей аппарата.
- Нет кейса под сопла.
LUKEY 852D+
Цифровая паяльная станция, оборудованная 4 сменными насадками для фена. Электронный контроль фактической температуры потоков воздуха обеспечивает точность в работе. Жало легко меняется в случае необходимости.
Технические характеристики:
- Мощность аппарата — 350 Вт.
- Напряжение — 220 вольт.
- Мощность паяльника — 50 Вт.
- Тип нагревателя — керамический.
- Материал ручки — пластик.
- Диапазон температур нагрева — 200-480°C.
- Комплектация — 4 насадки, губка, подставка.
Плюсы станции:
- Универсальность — 4 сменные насадки для фена различного диаметра.
- Функциональный индикатор состояния нагревательного элемента — 3 режима.
- Защита от поражения электронных компонентов напряжением за счёт применения керамического нагревателя.
Минусы станции:
- Компрессор нуждается в переделке, если нужно проводить более тонкие работы.
