Какой электросчетчик лучше поставить
Ознакомившись с нашим рейтингом лучших электросчетчиков, основанным на отзывах профессионалов и обычных покупателей, вы сможете сделать правильный выбор. Каждое из описанных выше устройств полностью соответствует заявленному функционалу, отличается высоким качеством и простотой в эксплуатации.
Отправляясь в магазин за покупкой электросчетчика, помните о следующих советах:
- Если вы не планируете тратить на покупку крупную сумму, присмотритесь к прибору Энергомера СЕ 101.
- Если главным фактором для вас является простота использования, остановите выбор на электросчетчике Меркурий 202.5.
- Качеством сборки среди однотарифных счетчиков сможет порадовать прибор Тайпит Нева 103/5.
- Среди двухтарифных устройств самым бюджетным является счетчик Нева МТ 124. Если это для вас решающий фактор, выбор очевиден.
- Самым обширным функционалом среди двухтарифных счетчиков обладает устройство АВВ FBU-11205, его можно синхронизировать с интернетом и передавать показания по сети.
- Если вы хотите именно трехтарифный электросчетчик по приемлемой стоимости, присмотритесь к модели CE102M-S7 от компании Энергомера.
- При покупке счетчика для бытового помещения выбирайте устройство Меркурий – 200.02. Прибор быстро окупит себя и начет экономить ваши денежные средства.
- Оптимальное соотношение цены и качества предлагает производитель Нева. Его электросчетчик модели МТ 324 AOS26 порадует качеством сборки и длительной гарантией.
Каждый из представленных в рейтинге приборов учета электроэнергии достоин звания «лучший». Выбирая подходящее для вас устройство, учитывайте объем предлагаемого функционала и качество используемых материалов. Именно от этих факторов будет зависеть итоговая стоимость каждого электросчётчика из этого ТОПа.
№7. Количество модулей в распределительном щитке
Принципиальное отличие всех щитков – количество модулей. Некоторые ошибочно считают, что их число должно быть кратным 12, но это не всегда так: используются щитки, рассчитанные на 16 и 18 модулей, есть даже компактные модели, в которых число модулей не превышает 10.
Чтобы определиться с тем, какое количество модулей необходимо в вашем случае, для начала лучше всего составить схему электропроводки с указанием всех точек потребления, сюда входят розетки, осветительные приборы, отдельно выделяют электроприборы, которые потребляют много энергии (кондиционер, стиральная машина, бойлер). Далее определяются группы. Для осветительной проводки используют автоматические выключатели на ток 10 А, для розеточной – 16 А. В качестве коммутационно-защитных устройств можно использовать не только автоматические выключатели, но и УЗО, или же заменить эти два устройства на дифференциальный автомат. Количество УЗО, автоматов и дифавтоматов необходимо знать для правильного выбора количество модулей. Также стоит учитывать наличие счетчика и его размеры.
Ширина одного модуля – 18 мм, она равняется ширине однополюсного выключателя. Для подключения двухполюсного автомата понадобиться 2 модуля, трехфазного автоматического выключателя – 3, однофазного УЗО – 3, трехфазного УЗО – 5, электросчетчика – от 6 до 8 в зависимости от его размеров (ширину прибора можно просто поделить на 18 мм).
Для квартиры в ряде случаев достаточно щитка на 12-16 модулей. Если счетчик будет располагаться в щитке, то придется брать устройство на 16-24 модуля. Для большого частного дома может потребоваться щиток на более чем 24 модуля. В больших коттеджах иногда ставят два щитка, так как из-за большой протяженности проводки один в случае аварии не всегда может оперативно сработать, а может и не сработать вовсе.
Кроме того, в щитке могут располагаться устройства защиты от перенапряжений, фотореле или пускатели автоматического включения света. Если нет уверенности в том, что вы сможете сделать правильный выбор распределительного щитка, то лучше доверьтесь специалистам. Помощь, скорее всего, понадобится и при сборке, установке щита и подключении к нему всех групп электроприборов – с электричеством лучше не шутить.
Где можно установить распределительный щиток?
– На открытом воздухе.
Щиток должен находиться в отлично проветриваемом помещении. Естественная вентиляция предпочтительнее принудительной. Последняя в случае отключения электроэнергии в доме перестает работать, что может создать определенные проблемы.
Распределительный щиток запрещается устанавливать в пожароопасных местах. А именно: в котельных, в непосредственной близости от резервуаров с газом и в остальных местах, где есть в наличии легковоспламеняющиеся вещества.
– В легком доступе.
Помещение щитовой ни в коем случае не должно быть складом ненужных вещей. Постарайтесь обеспечить свободный доступ к щитку. Иначе вы не сможете оперативно обесточить сеть в случае возникновения аварии.
– На свету.
Если есть возможность, обеспечьте доступ естественного света в помещение, где установлен щиток, чтобы мастер смог устранить неисправности в распределительном устройстве, не прибегая к использованию фонариков.
В доме количество щитков зависит от его площади, а также от сложности разводки электропитания.
Маркировка электрощитов
Провода всех внутренних цепей обязательно должны иметь цветовую маркировку. Она в обязательном порядке должна иметь резкий контраст и быть устойчивой к истиранию. Зажимы для PE и N проводников, которые отходят от распределительных и групповых цепей следует маркировать порядковыми номерами. Если присоединение проводов к выводам аппаратов затрудненно, тогда нужно предусмотреть промежуточные зажимы. Зажимы также необходимо маркировать порядковыми номерами.
С наружной стороны ГРЩ на дверце необходимо размещать табличку с информацией. Обычно в паспортной табличке содержаться следующие данные:
- Название производителя.
- Обозначение типа.
- Степень защиты устройства.
- Номинальный ток ВРУ.
- Масса.
- Обозначение всех технических условий.
- Дата изготовление.
- Дополнительная информация.
Маркировка в ГРЩ
УЗО и автоматические выключатели (АВ) для отдельных групп
Каждая линия потребителей, выходящая из кросс-модуля, защищается отдельными автоматами и УЗО. Когда речь заходит об их установке в распределительный щиток, сразу возникает два вопроса:
- Как правильно выбирать защитные устройства по номиналу и дифференциальному току отсечки?
- Как и в какой последовательности УЗО и автоматы соединяются между собой?
Постараемся дать на них развернутые ответы. Для начала давайте выясним, какие функции выполняют представленные устройства:
- УЗО защищает человека от поражения электрическим током, при этом оно не может защитить себя и электроустановку от сверхтоков и токов короткого замыкания. Поэтому систему электроснабжения в обязательном порядке следует оснащать одновременно и УЗО, и АВ.
- Автоматические выключатели же никак не реагируют на токи утечки, но защищают цепь от перегрузок и коротких замыканий.
В основе защитного действия УЗО лежит принцип ограничения (за счет быстрого отключения) продолжительности протекания тока через тело человека при непреднамеренном прикосновении его к элементам, находящимся под напряжением. При нормальных условиях ток, протекающий по нейтральному проводу, точно равен току в фазном проводе. Если между ними возникает разница из-за утечки на землю через поврежденную изоляцию или через тело человека, то прибор реагирует на это немедленным отключением сети.
Чтобы понять, каким номиналом должны обладать аппараты защиты, обратимся к мнению специалиста.
Розеточные линии (сечение кабеля 2,5 мм²) защищаются АВ на 16А, линии освещения (сечение кабеля 1,5 мм²) АВ на 6 или 10 А. Потребители мощностью более 3,5 кВт подключаются к щиту отдельным кабелем через отдельный АВ. Сечение кабеля и номинал АВ в этом случае нужно рассчитывать.
На корпус АВ всегда наносится буквенное обозначение категории устройства по току срабатывания (например, B16, C16). Цифра, стоящая после буквы, обозначает номинал устройства в амперах. В бытовых системах используются АВ следующих категорий: «В» и «С». Устройства категории «B» срабатывают практически мгновенно при увеличении тока в цепи до 3–5 номиналов. Устройства категории «C» рассчитаны на мгновенное отключение при 5–10 номиналах. Следовательно, автоматы категории «В» наиболее чувствительны к токам короткого замыкания и особенно рекомендуются для деревянного домостроения.
Теперь, что касается УЗО: эти устройства выбирают сразу по трем параметрам:
- По номинальному току. Обозначение номинального тока прописывается в амперах и наносится на корпус устройства. При этом буквы, обозначающие категорию отключения (которые используются для маркировки автоматических выключателей или дифференциальных автоматов), на корпусе УЗО не прописываются.
- По номинальному дифференциальному току – основной параметр УЗО, обозначаемый в миллиамперах (10 мА, 30 мА и т. д.).
По категории токов утечки: устройства группы – «АС» – срабатывают только на переменный ток утечки. Более чувствительные устройства (группа – «А») – реагируют и на переменные, и на пульсирующие токи утечки. В простых домашних системах допускается использовать устройства группы – «АС».
УЗО на 30 мА ставят «во главе» группы автоматических выключателей (например, 3-4 автомата подключаются к одному УЗО). Номинальный ток УЗО при этом должен быть не меньше, чем у вышестоящего АВ (как правило, вышестоящим является вводной АВ).
Итак, к каждому УЗО можно подключать несколько АВ, защищающих отдельные группы потребителей.
Если номинал УЗО больше или равен номиналу вышестоящего автомата, то к такому УЗО можно подключать несколько АВ (даже если суммарный номинал автоматов будет больше номинала УЗО). Если же номинал УЗО меньше вышестоящего АВ, тогда к УЗО можно подключать несколько автоматов, только при одном условии: если их суммарный номинал не превышает номинального тока УЗО.
Проще говоря, само УЗО находится под надежной защитой, если до или после устройства в цепь включен АВ, номинал которого меньше или равен номиналу УЗО.
И еще о номинале УЗО.
Помещения с высоким уровнем влажности (ванные комнаты, душевые) рекомендуется защищать УЗО с дифференциальным отключающим током – 10 мА, если на них выделена отдельная линия. В остальных случаях, например, если одна линия выделена на несколько помещений (кухня, ванная и т. д.), следует использовать УЗО с дифференциальным током срабатывания – не более 30 мА (СП 31-110-2003).
Верные приметы качества
Расскажем вам немного о главных отличиях качественного щитка от дешевых экземпляров. Чтобы вы сами смогли решить, стоит ли экономить на покупке.
Итак, основные преимущества хорошего электрощита:
Жесткий прочный каркас обеспечивает простоту и надежность монтажа и на поверхности, и в нише. В копеечных экземплярах – тонкие стенки и хлипкая конструкция не редкость, деформация легко случится уже на этапе установки.
Достаточно внутреннего пространства для удобного подключения модульных устройств, и общая эргономика конструкции (без зазоров и люфта).
Удобные, продуманные детали: качественная перфорация отверстий для подвода и отвода кабеля, набор сопутствующих деталей для монтажа, специальные «лапки» для крепления в полые стены, эргономичная надежная защелка и приятный общий вид.
Как правильно выбрать гостиную
Прежде чем начать приобретать наполнение комнаты (мебель), важно тщательно распланировать весь интерьер в мельчайших деталях. Этот процесс занимает много времени и сил, особенно у не профессионалов, по этому, чтобы избавиться от хлопот, лучше обратиться в дизайнерскую компанию.
Первым этапом планирования будет определение функциональных возможностей помещения. Для этого необходимо начертить на бумаге подробный план комнаты с учетом всех оконных и дверных проемов, ниш, эркеров и подобных элементов.Затем определить назначение гостиной: будет ли она просто зоной отдыха, рабочим кабинетом или помещением для проведения праздников.
От этого пункта напрямую зависит наполнение помещения, например для кабинета понадобится компьютерный стол или многофункциональное бюро, удобное кресло и несколько стеллажей для книг и документов.Также довольно популярным в дизайне гостиной, является зонирование пространства.
Чаще всего этот прием осуществляется путем контрастного окрашивания стен в цвета, кардинально отличающиеся друг от друга, или свето-разделением. Стоит отметить, что этот прием часто используют в оформлении малогабаритных помещений.
Критерии выбора розеток и выключателей
Специалисты рекомендуют выбирать розетки и выключатели для квартиры и дома, полагаясь на ряд критериев. Об основных из них будет рассказано ниже.
Тип розеток
Разделяют 2 образца розеток: внутренний (классический) и наружный. В первом случае элементы вывода электросети будут скрыты в стене. Это очень удобное решение, ведь пользователю виден исключительно кожух, а сердцевина остается внутри стенки. Специалисты советуют использовать его для закрытого типа проводки. Наружная розетка предназначена для открытой проводки. Внешний вид оформления корпуса позволит сделать акцент в дизайне помещения.
Наружная розетка
Степень защиты
Если присмотреть, на корпусе розеток есть специальная маркировка — IP, обозначенная буквами «А» и «В». Под ними стоит понимать цифровые значения, которые отвечают определенной защите. К примеру, в квартиру в любую из обычных комнат достаточно будет установить розетку с IP 20, которая в соответствии с расшифровкой имеет защиту от пальцев и предметов (диаметр не более 12 мм), но не оборудована влагозащитными свойствами. Для ванной комнаты нужно подыскать вариант с защитой от влаги.
Внешний параметр
На рынке много разных дизайнерских решений, которые варьируются по форме, цвету и материалу. Выбор только за вами. Если растерялись и не знаете, какие розетки и выключатели лучше купить — лучшим советом в данном случае станет полагаться на общий интерьер своего дома или квартиры.
Что придется докупить для установки?
Для монтажа ящика необходимы различные аксессуары. Часто возникает непонимание, нужно ли покупать помимо щитка еще что-то? На самом деле все просто. В большинстве моделей от цивилизованных производителей в комплект электрощита уже входит все необходимое для его установки. Это чаще всего целый ассортимент вспомогательного оборудования: шины N/PE, суппорт для шин, дюбели, винты, заглушки для крепежных отверстий, заглушки для неиспользуемых мест на DIN-рейке, сальники для защиты конструкции от попадания влаги, химических реагентов, пыли, готовые наклейки для маркировки модульных устройств или маркировочная лента.
Специальные крепления – «лапки» для установки в гипсокартонных стенах – скорее всего придется докупить как дополнительную опцию, в комплект к щитку они включены редко. Предусмотрите это заранее, чтобы не пришлось срочно докупать в процессе.
Такого рода полная комплектация – залог того, что монтаж можно начинать сразу же, не отвлекаясь на то, чтобы в срочном порядке докупить всевозможные мелочи.
А вот в самых дешевых сериях в комплекте поставки, собственно, сам ящик в гордом одиночестве. Все остальное придется найти и купить отдельно; сомнительная экономия, учитывая, сколько времени и сил на это понадобится.
Зачем нужен электрический щит в вашей квартире?

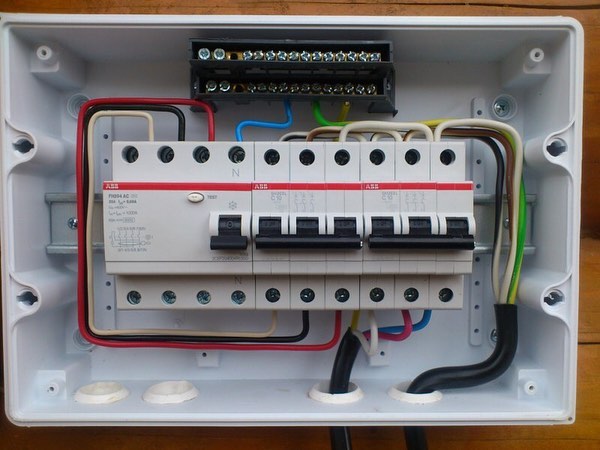

Пример стандартного электрического щитка для квартиры
Электрический щит – это вводно-распределительное устройство. Оно также может быть оборудовано приборами защиты. Если вы живете в многоквартирном доме, то квартирный электрический щиток является частью общей распределительной системы этажа, подъезда, дома, микрорайона. Устройство ввода силового кабеля в дом зависит от проекта. Например, схема подключения может быть такой: от трансформаторной подстанции силовые кабели входят в Главный Распределительный Щит (ГРЩ) дома. Здесь установлены рубильники и общий прибор учета потребляемой жильцами дома, электроэнергии. Здесь же подключены Щиты освещения (ЩО) и аварийного освещения (ЩАО) дворовой территории. Отсюда электрическая энергия распределяется по подъездам. Каждый подъезд, в свою очередь, оборудован собственным Вводно-распределительным устройством (ВРУ). В ВРУ подъезда подключаются Щиты освещения и аварийного освещения лестничной клетки, а также этажные распределительные щиты, устанавливаемые на лестничных площадках. В зависимости от проекта, индивидуальные квартирные приборы учета могут быть установлены в общем этажном щите или отдельно в квартире.
Электрические щиты с пластиковым корпусом
Таким образом, схема электропитания подобна природному устройству: вещества состоят из молекул, молекулы из атомов, атомы из электронов, электроны – из кварков, ну и так далее. Так и любой распределительный электрический щит включает в себя вводной рубильник, защитно-распределительные устройства, подающие электрическое питание пользователям, и, возможно, прибора учета. Квартирный электрический щит также состоит из вводного рубильника, с помощью которого можно обесточить квартиру и автоматов защиты по группам пользователей – розеток, выключателей, отдельных электрических приборов. В большой квартире или доме Главный Распределительный Щит может распределять электроэнергию по более мелким группам: например, Электрический щит первого этажа, второго этажа, и т.п. Или по какой-либо иной схеме, разработанной в проекте электроснабжения дома или квартиры.
Как собрать электрический щиток?
В состав стандартного электрического щита обычно входит электросчетчик, дифференциальные автоматы (УЗО), типовые автоматические выключатели, вводный автомат, а также шины – нулевая и заземляющая.
После установки щита на стену его необходимо собрать. К щиту нужно подключить определенное количество концов кабеля, которые обязательно еще в процессе закладки должны быть подписанными, в противном случае придется большое количество времени потратить на прозвонку каждого кабеля.
С конца каждого провода необходимо снять верхнюю изоляцию и, если провода одного цвета, пометить фазную жилу.
В электрощите с помощью саморезов устанавливается монтажная DIN-рейка, на которой будут установлены автоматы защиты.
Крепление современных автоматов осуществляется с помощью специального защелкивающего устройства крепления.
Устанавливать автомат защиты на DIN-рейку достаточно просто – нужно с одной стороны автомата с помощью узкой отвертки оттянуть защелку, приставить автомат к рейке и защелкнуть автомат. Так устанавливаются все автоматы защиты.
Порядок расположения автоматов защиты должен быть следующим. Сначала (справа) устанавливается вводной автомат, после него – УЗО, а далее все остальные автоматы защиты в удобном порядке.
Перед тем как собрать электрический щиток необходимо соблюдать правило:
| Вводной автомат, обязательно должен быть двухполюсный — для однофазной сети и трех полюсным — при трехфазной. |
Далее монтируется на свое место нулевая планка. К ней подключаются все нулевые жилы, предварительно подогнанные по длине, за исключением тех групп, которые подключаются через УЗО.
Теперь необходимо подключить автоматы. Питание должно подводиться к верхним клеммам автомата. К нижним клеммам подключаются фазные провода питания электрических групп проводки помещения.
Питание (фазу) нужно подключить к верхним клеммам каждого автомата, для чего можно использовать перемычки. В качестве таких перемычек необходимо использовать провод большего сечения, чем провод, подключаемый к нижней клемме автомата.
Лучше всего в этом случае использовать такой же провод, из которого выполнен ввод.
В электрическом щите, кроме автоматов защиты, устанавливается УЗО – дифференциальный автомат. К нему подключаются группы электросети, расположенные в зонах с повышенной влажностью.
Подключение приборов учета в электрощите — права!
Перед подключением к электрической линии счетчика необходимо узнать в энергосбыте, кто имеет право выполнять такие работы.
Очень часто контролеры дают разрешение подключать счетчик самостоятельно, но после этого обязательно необходимо, чтобы представитель энергоснабжающей организации составил акт замены электросчетчика и опломбировал его.
Если самостоятельно подключить электросчетчик вам не разрешают, то к нему нужно подвести провода, которые контролер самостоятельно подключит и опломбирует счетчик.
В любом случае нужно согласовывать свои действия относительно подключения электрического счетчика с представителями энергосбыта (организации, которая взымает плату за потребляемую электрическую энергию). В противном случае у вас могут возникнуть очень большие проблемы.
Требования к распределительным щиткам
Одной из основных целей установки распределительного щита в квартире является повышение уровня электробезопасности, поэтому нужно очень серьезно подойти к требованиям по его установке.
К щитку должна прилагаться техническая документация, в которой описывается установленное оборудование, а именно количество приборов и их номинальный ток.
Щиток должен иметь знак электрической безопасности с указанным напряжением.
Материалы, из которых изготовлен щиток, должны быть негорючими. Покрытие щита не должно пропускать электрический ток. Как правило, это термостойкий пластик, либо металл с полимерным покрытием.
Провода должны иметь маркировку, например с помощью бирок с обозначением подключенных приборов.
Заземляющие и нулевые клеммные колодки должны иметь не больше одного провода на каждой клемме. При выборе колодок нужно рассчитывать на то, чтобы при подключении оставались свободные клеммы
Шины должны быть промаркированы по правилам ПУЭ.
Электрощиток должен быть заземлен, это относится как корпусу, так и к его дверцам.
Дверцы электрощитка должны предусматривать элементы для опломбирования.
Следует обратить внимание на наличие технического паспорта с указанием сертификационных данных и характеристик.
Для соединения автоматов между собой нужно использовать специальные шинопроводники «гребенка».
Виды электрических щитов
Мы собрали для вас почти все аббревиатуры видов электрощитов
- ГРЩ Главные распределительные щиты
- ВРУ Вводно-распределительное устройство
- КСРМ Крупногабаритный сборно-разборный металлокорпус
- ОЩВ Осветительный щиток с выключателем
- ПР Пункт распределительный
- ШВ Шкаф вытяжной
- ШУ Шкаф учета
- ЩА Щиты автоматики
- ЩАО Щиты аварийного освещения
- ЩАП Щит автоматического переключения
- ЩБП Щит бесперебойного питания для цепей автоматики и процессорной техники
- ЩВ Щиток вводный
- ЩК Щиток квартирный
- ЩО Щиты освещения
- ЩР Щиты распределительные
- ЩМ Щиток механизации
- ЩМП Щит с монтажной панелью
- ЩН Щит навесной
- ЩРН Щит распределительный навесной
- ЩРВ Щит распределительный встраеваемый
- ЩРС Щит распределительный силовой
- ЩУ Щиты учета
- ЩУ Щиты управления
- ЩУГ Щит учета гаражный
- ЩУРН Щит учетно-распределительный навесной
- ЩУРВ Щит учетно-распределительный встраиваемый
- ЩЭ Щит этажный
- УЭРМ Устройство этажное распределительное многоящичное
- ЯВ Ящик вводной
- ЯТП Ящик с понижающим трансформатором
4 DEKraft
Самый молодой отечественный производитель Страна: Россия Рейтинг (2018): 4.6
Совсем недавно появился на отечественном рынке электротехнических изделий бренд DEKraft. Однако эксперты успели заменить прогресс в деятельности компании. Чтобы заинтересовать покупателя, производитель изначально предлагал низкие цены. Нередко снижение себестоимости негативно сказывалось на качестве товара. Об этом свидетельствуют отзывы электриков и пользователей. Сегодня компания уделяет больше внимания качеству, применяя на производстве проверенное сырье и современные технологии. Низковольтная продукция применяется в частном домостроении, в офисных и гостиничных комплексах, в лечебных учреждениях, на промышленных объектах и т. д.
По отзывам пользователей можно судить об улучшении качества продукции этого молодого отечественного бренда. Лучше стал пластик, который не ломается при экстремальном затягивании. При этом пропорционально повышается и цена изделий DEKraft.
