Траншея под водопровод: ширина, оптимальная глубина, как копать и цена

Дистанция между двумя трубами под землей

Строительными нормами установлен запрет на размещение трубопроводов воды и бытовой канализации в одной траншее. В разных канавах прокладка ПНД-труб разрешается, если расстояние между ними ≥1,5 м.

Минимальные дистанции водоводов до иных коммуникаций и сооружений:

2 м — газопровод высокого давления;
1,5 м — тепловые магистрали и канализация дренажная, ливневая;
1 м — трубопроводы газа низкого и среднего напора;
50 см — силовые кабели низковольтные и используемые для связи, в соответствии с ПУЭ.

Если кабельная линия изолирована пластиковой трубой, ее можно уложить в одну , но выше него на ≥25 см. При этом передаваемое по кабелю напряжение <35 кВ. Места пересечений коммуникаций защищаются футлярами из стали и бетона, их уклоны должны быть односторонними.

Цели подсчета размеров

Создание траншеи под трубы – это трудовой процесс, который поддается измерению в различных единицах.Расчет объема земляных работ необходим для того, чтобы определить:

Объем вынутого грунта.
Затраты рабочего времени для ручного труда и машино-часов (затраты могут считаться с учетом того, что после укладки трубопровода траншею понадобится закопать).
Грузоподъемность транспорта, необходимого для вывозки излишков грунта.

Конечная задача – расчет общей суммы затрат с учетом зарплаты рабочих и оплаты аренды механизмов.

При расчетах учитывают дополнительные работы, такие как:

выгрузка грунта в транспорт и вывоз его,
установка крепления вертикальных стенок,
засыпку,
приведение местности в первоначальное состояние.

Прокладка наружных и внутренних газопроводов

Внутренний газопровод – система труб и коммуникаций, расположенная внутри сооружений. Разводка труб в этом случае не должна быть закрыта никакими дополнительными накладками или спрятана в стену, должен быть свободный доступ для регулярного профилактического обследования и ремонтных работ.

При расположении газовой коммуникации наружным методом должен быть максимально ограничен доступ посторонних к ней людей. Для этого элементы конструкции крепятся на достаточно высокой высоте. Фиксация труб к стенам фасада должна быть надежной, чтобы исключить падения газовой трубы.

Схема системы газоснабжения

Прокладка канализации с траншеей

От точки выхода из дома до до очистного сооружения выкапывают траншею с определенным уклоном для труб. чтобы стоки беспрепятственно стекали в емкость. На дне не должно быть никаких бугров или иных неровностей. Все выравнивается тщательным образом и утрамбовывается. Также необходимо предусмотреть мягкую прослойку для амортизации труб.

прокладка труб канализации в заранее подготовленную траншею

Она делается из песка и предназначена для их защиты от механических перегрузок, которые могут оказываться на поверхность.

Установка производится от дома к очистному устройству посредством соединения гладких концов с раструбами.

Ширина траншеи при прокладке канализации не должна нарушать стыковку труб. Кроме того, она подбирается так, чтобы боковая стенка не была менее двадцати сантиметров. Получается, что для диаметра в сто миллиметров, минимальная ширина стенки должна быть пятьдесят сантиметров. После установки делают теплоизоляцию.

Все посыпают песком, чтобы получилась прослойка амортизации, которая затем выравнивается грунтом.

Когда выводят трубу канализации за дом, иногда ее прокладывают под фундаментом. В этом случае необходимо предпринять дополнительные меры, чтобы сохранить целостность, даже если фундамент просядет. Если в нем отверстия для вывода стоков нет, то выдалбливают дыру и закрепляют стенки при помощи куска большой трубы. Гильзу бетонируют так, чтобы труба свободно проходила через отверстие. А чтобы не случилось промерзания, свободное пространство заполняют теплоизоляционным материалом. Можно, к примеру, использовать монтажную пену или слой мастики.

Чтобы вся система работала исправно длительный период, необходимо предусмотреть возможность ее обслуживания, так как, если этого не сделать, то при появлении засоров, придется нарушать целостность системы и даже менять отдельные детали или всю ее полностью. Поэтому дренажный канал обеспечивают люками ревизии, которые будут использоваться для устранения при необходимости засоров. Установить их очень легко при помощи тройников с выводом на поверхность и заглушками.

Совсем не лишним будет и монтаж жироуловителя, который существенно снимет риск появления засоров, концентрируя в себе все жиры.

Бестраншейные методы прокладки канализации

Помимо выкапывания траншеи, в настоящее время есть и другие способы, позволяющие прокладывать трубопровод проще. Таким образом экономится значительное время. По этим технологиям рабочие не только могут быстро прокладывать трубы, но и производить их замену на большой глубине.

Правила прокладки канализации по СНИП. Технология укладки

Монтаж инженерных коммуникаций производится с соблюдением установленных норм и стандартов (СНИП 2.04.03-85), что обеспечивает надлежащую утилизации отходов и увеличение срока эксплуатации всех элементов, входящих в эту систему.

Один из главных параметров при укладке труб – это определение глубины траншеи. При этом учитывается уровень промерзания грунта в зимний период, который в соответствии с нормами должен быть выше глубины промерзания почвы на 30-50 см, от поверхности земли до верха трубы –

не менее 70 см. На почвах с высокой нагрузкой, под дорожным полотном глубину залегания канализации увеличивают до 0,9-1 метра.

Ширина траншеи должна быть на 40 см больше, чем диаметр устанавливаемой трубы. На участках выхода трубопровода из внутренней системы и подхода к септику траншею немного расширяют для удобства монтажных работ.

В процессе прокладки системы канализации под фундаментом соблюдается оптимальный уклон магистрали, составляющий 1-2 см на каждый погонный метр. В случае отсутствия уклона в системе появляются засоры, так как сточные воды не будут перемещаться.

Монтаж системы канализации под фундаментом

Прокладывание сточной системы под фундаментом используется, когда нет возможности вывести канализационную трубу в основании.

Сделать работу можно самостоятельно. Для этого понадобятся следующие инструменты:

Перфоратор. Им непосредственно пробиваются отверстия. К нему также должен подходить комплект насадок с длинными насадками.
Дрель ручная со сменными сверлами.
Молоток.
Сварочный аппарат или паяльник для спайки труб.

После подготовительных работ схема проведения работ будет следующая:

Высчитывается угол наклона места для бурения.
Проделывается наклонная скважина.
В получившееся отверстие помещается футляр под трубопровод.
Последним этапом монтируется инженерная конструкция в целом.

Размещение смотровых колодцев предусматривается через каждые 25-35 м трубопровода на поворотах и других проблемных участков, где существует высокая вероятность возникновения засора. Такое устройство позволяет своевременно проводить ремонтные работы и делать замену оборудования.

Прокладка траншеи ливневой канализации требует серьезного уплотнения почвы. Таким образом, предотвращают вымывание коммуникаций во время дождей. Дно траншеи засыпают и плотно утрамбовывают слоем песка высотой 15 см. Трубы сверху также покрывают слоем песка.

Ливневая канализация на участке

Под фундаментом канализацию устанавливают, если основание уходит в почву не очень глубоко. Трубы прокладывают ниже уровня промерзания грунта, расстояние до фундамента должно составлять не менее 5 метров. Трубопровод выводится непосредственно в канализационную траншею и соединяется с наружной системой способом «в раструб» или с помощью фитингов. Трубы должны быть металлическими, так как следует учитывать значительное механическое воздействие вследствие проседание фундамента.

Монтаж канализации под свайно-винтовой фундамент производится в нетронутом грунте. Чтобы избежать проседания почвы, в траншею дополнительно подсыпают песок и плотно его утрамбовывают. Места соединения слегка подкапывают для сохранения прямолинейности труб.

Кроме того, необходимо соблюдать оптимальное расстояние от канализационной трубы до винтовой сваи, чтобы почва вокруг сваи не стала рыхлой. Если укладка сделана неглубокой (до 70 см), то во избежание повреждений следует утеплить трубопровод.

Составные части расчета объема земляных работ при прокладке трубы

Планируя создание траншеи под трубопровод, необходимо рассчитать ее геометрические размеры. Для этого используют замеры геодезистов, съемки местности и планы строительства. Расчеты производятся по геометрическим правилам определения объема фигуры. Для этого нужно знать несколько основных показателей. В первую очередь, форму траншеи.

В зависимости от характера грунта и особенностей трубопровода она может быть:

Правильным прямоугольником, если благодаря плотному грунту получаются вертикальные боковые стенки.
Трапецией при косых боковых стенках.

Для расчетов требуется узнать основные параметры траншеи:

общую длину;
высоту каждой из стенок;
ширину по дну и верхней поверхности;
кубатуру труб.

Используя замеры, определяется:

объем объекта,
периметр,
площадь,
количество вынутого грунта.

Глубина траншеи под водопровод

Так всё- таки, на какую же глубину закапывать водопровод? Конечно, можно использовать и формулы по теплотехнике, но зачем изобретать велосипед, если можно обратиться к СНиПу, где нормы выверены практикой. Читаем, глубина заложения водопровода по СНиП П-Г.3-62 в любом случае должна быть на 0,5 м ниже расчётной глубины промерзания, при условии измерения с нижней части трубы. Таким образом, вот вам и одна часть ответа.

Далее находим в том же СНиПе глубину промерзания в соответствии с регионами (так же вы можете воспользоваться для этого онлайн-калькуляторами).

Например, для Москвы и Московской области глубина промерзания составляет: для глины и суглинков – 1,32м, для супесей и песков – 1,61, для гравийных песков – 1,72 а для грунта из крупных фракций – 1,9м.

Если мы возьмем скажем северную полосу то глубина промерзания увеличивается в два, а то и в три раза.

Подытожим блуждания по СНиПу. Выведя средние значения по глубине траншеи под водопровод из металлических труб и учитывая расчетную глубину промерзания, получаем: для северных территорий России – 2,0 до 3,5 м + 0,5 м; для районов в средней полосе от 1,2 до 2,0 м + 0,5 м; для южных районов – от 0,5 до 1,2 м +0,5 м.

Что касается минимальной глубины заложения водопровода, то по СНиП она определяется из соображений предохранения трубопровода хозяйственно-питьевого назначения от механических воздействий транспорта и других внешних нагрузок. В этих целях СНиП регламентирует глубину в 0,5 м от верхнего уровня трубы.

Конечно, для более точных расчетов вы можете обратиться к профильным специалистам.

Стоимость выкопки фундамента

При определении затрат на земляные работы, не стоит ориентироваться только по ценам, которые запрашивают копщики фундамента. На итоговые суммы влияют такие факторы:

Тип (плотность) грунта.
Наличие или отсутствие грунтовых вод.
Способ разработки грунта и квалификация рабочих.
Необходимость выполнять водопонижение или закреплять стенки траншей.
Климатические (погодные) условия местности.
Ширина и глубина траншеи.
Рельеф участка.
Организация вывоза грунта.

Вручную

При относительно небольших объёмах работ, когда не нужно копать котлован по всей площади дома, многие предпочитают производить выемку грунта под устройство фундамента вручную. Да и ситуации часто бывают такими, что землеройной техникой работать на участке попросту невозможно – например: нет подъезда из-за существующих строений, или траншеи слишком узкие, сложной конфигурации.

При ручной копке земли, кроме лопат могут использоваться и средства малой механизации:

Обойный молоток – используется для рыхления каменистого грунта.
Мотоблок (мотобур) – для рыхления нормального грунта.
Траншеекопатель – многие копщики собирают его на основе бензопилы, но есть и заводские механизмы такого назначения.

Копка предваряется подготовительными работами на участке: рубкой кустарников и корчёвкой пней; устройством поверхностного дренажа (если требуется); снятием растительного слоя, который обычно удаляется под всем домом; разметкой траншей.

Ручная разработка траншей имеет ряд преимуществ:

Можно работать в стеснённых условиях и выкопать траншею любой конфигурации.
Нет расходов на аренду техники.
Проще контролировать глубину траншеи и обеспечить вертикальность её стенок.

К минусам можно отнести высокую трудоёмкость работ на плотных грунтах; неудобство работы в узких траншеях с большой глубиной; большие временные затраты.

В такой узкой траншее человеку трудно развернуться

Грунты, пригодные для ручной разработки, делят на четыре категории плотности:

Менее 1,5 тн/м³ – малоплотные суглинки, супеси и пески.
1,5 до 1,8 тн/м³ – суглинки и гравийные смеси, неплотные глины.
1,6 до 1,9 тн/м³ – суглинки и плотные глины.
1,9 – 2,0 тн/м³ – тяжёлые глины и суглинки, крупнообломочные грунты и сланцы.

Вот средняя стоимость выполняемых вручную земляных работ в Москве и области:

Вид работы	Ед. изм.	Цена (руб)
Ручная копка в нормальных условиях	м²	1200
Ручная копка в стеснённых условиях	м²	1380
То же, с разборкой покрытий (плитка, асфальт)	м²	2000
Перемещение грунта на расстояния 20/40/60 м	м³	620/820/1020
Перемещение грунта на расстояния 20/40/60 м, с планировкой	м³	1100/1300/1500
Планировка без переноски грунта	м³	810
Обратная засыпка	м³	610

Трактором

Копать траншеи под фундамент вручную, то ещё удовольствие. Делать это самостоятельно трудно и долго, нанимать людей – прямо скажем, недёшево. Гораздо проще выполнить эти работы механизированным способом, для чего многие организации используют соответствующим образом оборудованный трактор. Он имеет съёмные приспособления для рыхления и ковши разной ширины и ёмкости, что позволяет быстро и без проблем произвести земляные работы.

Для копки траншей может использоваться такая спецтехника:

Трактор мини. Его преимущество в компактных габаритах, позволяющих пройти там, где не сможет экскаватор. При этом он может вырыть траншею шириной всего 40 см на глубину 200 см. Вес такого трактора не более 5 тн, но самый маленький весит всего 2 тн. Производительность мини-трактора за смену зависит от конретного веса.

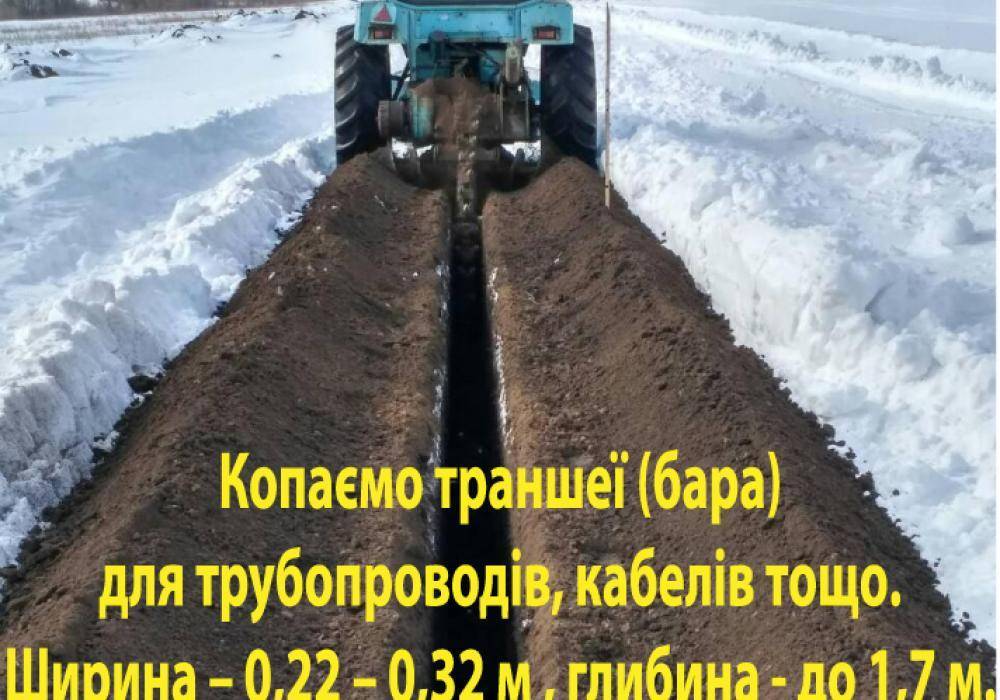

Грунторезный трактор (баровая машина). Представляет собой экскаватор-погрузчик с навесным оборудованием в виде мощной ленточной пилы, наиболее удобно его использовать для формирования узких траншей. Врезаясь в землю под углом 65 градусов, пила вскрывает грунт, разрыхляет его и выносит на поверхность с помощью шнека.
Трактор-погрузчик. Удобство этой машины заключается в том, что она может и рыть землю, и грузить её на самосвал. Соответственно, ею пользуются, когда вынутый грунт нужно вывозить с участка или перебрасывать на другое место. Такой трактор оборудован гидромолотом, что позволяет разбивать крупные камни, попадающиеся в грунте при копке траншеи.

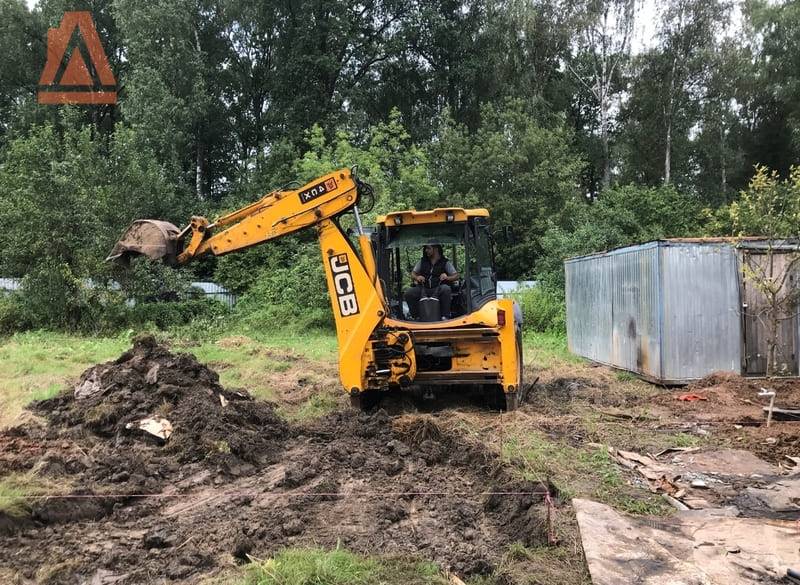

Трактор-погрузчик в работе

Вариант трактора выбирают в зависимости от поставленной задачи. Например, если грунт мёрзлый, лучше применить грунторезную машину, которая режет обледенелую почву как масло. Если грунт нужно вывозить, естественно лучше арендовать трактор-погрузчик.

Стоимость аренды тракторной техники такова:

Мини-трактор 1700 руб./час при минимальном объёме работ 3 часа.
Трактор с погрузочным оборудованием – 1600 руб./час, не менее 3ч.
Трактор с пилой 1500 руб./час при условии аренды на 10-часовую рабочую смену.

Наиболее часто допускаемые ошибки при подземной прокладке труб

Подземная прокладка коммуникаций, естественно, во многом зависит от типа грунта в конкретном месте. И, зачастую, с ним возникает немало сложностей во время работы, поскольку состав почвы может просто не дать возможности углубить трубы на расстояние, заложенное в СНиПе. В частности, грунт может быть очень плотным, каменистым или заболоченным, так что вы просто не сможете добрать до нужной глубины. В таком случае зимой может возникнуть немало сложностей.

Тем не менее, такой способ является совсем не дешевым и сопряжен со значительными финансовыми и трудовыми затратами. Но все же он считается самым надежным. Конечно, выполняя всю работу самостоятельно, вы сможете немного сэкономить, да еще и наберетесь некоторого опыта, который может пригодиться в будущем.

Расценки в смете при рытье траншей

При оформлении заказа на подготовку траншеи под трубопровод (газовый, водяной или канализационный) производят расчет стоимости работ с учетом особенностей каждого объекта.

За основу берутся начальные тарифы за 1 метр:

кубический, т.е. с учетом глубины, ширины и длины траншеи;
погонный, за длину траншеи.

Тарифы корректируются с учетом дополнительных условий:

характеристики почвы (супеси, глиноземы, так далее);
ландшафт территории (уклон местности, наличие возвышенностей, оврагов, асфальта, бетона, камней, деревьев);
глубина промерзания;
вид траншеи (с откосами, сложной формы);
предварительная подготовка территории, например, снятие плодородного слоя почвы)
тип механизации (экскаватор, траншеекопатель, землеройная машина) с учетом мощности, размера ковша;
доля ручной работы;
необходимость вывоза грунта;
срочность выполнения заказа.

Таблица расчета цены за работу:

За 1 кубический метр	Вручную	Экскаватором
С учетом почвы: песчаная; суглинки; глина жирная.	500; 1000; 1300.	Независимо от сложности 350
Сложный рельеф	+ 5%	—
Предварительные работы (подготовка местности)	480	—
Укрепление стенок траншеи	240	—
Использование экскаватора	350	150
Загрузка земли в машины	500	320
Засыпка траншеи	360	170
Вывоз грунта	450	250
Уборка территории	100	—

В таблице приведены минимальные тарифы. При расчете объем выполняемых работ и расценки согласуются с заказчиком

Если вас интересует, что собой представляет траншея в строительстве, каково ее устройство, методы разработки, загляните в этот раздел.

Методы рытья и необходимые инструменты

Для копки траншеи используется 2 метода:

ручной;
механизированный.

Земляные работы, выполненные ручным трудом, ценятся выше, чем те, которые были сделаны с помощью механизированной техники. Открытая выемка в грунте обычно выполняется трапециевидной или прямоугольной формы.

Чтобы добиться определенной формы – лучше использовать ручной труд. Этот метод используется тогда, когда к месту работ нельзя подогнать технику. Улица возле дома слишком узкая, нет возможности расположить бульдозер или экскаватор.

Эффективность ручного метода зависит не только от качества работы строителей, но от типа грунта. Если он будет слишком сыпучим, шансы на нормальное рытье снижаются. Для копки вручную также выбирают удобную погоду, так как рабочие не смогут нормально копать в плохих погодных условиях.

Рытье траншеи механизированным способом проходит быстрее и надежнее. Оно доступнее ручного труда, но возможно только в том случае, если бульдозер сможет подъехать к месту строительства. При определении стоимости расчет идет исходя из времени, затраченного на работу. Механизированный способ будет актуален в том случае, если предвидится большой объем разработки грунта.

При использовании ручного труда применяют штыковую и совковую лопату. Штыковым инструментом выкапывают грунт, а совковым – его собирают.

В механизированной копке участвует:

экскаватор;
баровая машина;
навесной траншеекопатель.

Перед тем, как выкопать траншею, необходимо учесть ширину будущих труб. Чтобы укладка канализации прошла правильно, нужно дать рабочему возможность находиться на дне траншеи. Для этого определяется ее глубина.

Сам процесс рытья несложный:

Выбор формы траншеи. Существует несколько форм для траншей под канализацию: прямоугольная, трапециевидная и смешанная. Прямоугольная используется на плотных грунтах, когда укрепление стенок не требуется. Трапециевидная нужна при заглублении на расстояние более 1,5 метра. Смешанный тип траншеи подойдет тогда, когда трубу нужно расположить на уровне залегания грунтовых вод.

Выбор ширины. Этот показатель определяется исходя из диаметра используемых труб

Также важно учитывать ширину инструмента для работы: при ручном труде – лопаты, при механизированном – ширину ковша. Стандартные размеры от 0,5 до 0,8 метра в зависимости от заглубления.

Разметка траншеи

Выбирают самый короткий путь для трассы. Для разметки используют колышки, между ними натягивают шнурок. Начало трассы будет там, где канализация выходит из дома, а конец – где расположен септик. Если на пути прокладки трассы есть препятствия – деревья, объекты, то их обходят под углом 90 градусов. Это в дальнейшем облегчает стыковку труб. Перед разметкой и копкой обязательно накрывают газонную траву брезентом, а также укрывают другие объекты от повреждения.

Ручная копка. Сначала снимают верхний дерновой слой. Затем почву разрыхляют штыковой лопатой и вынимают с помощью совковой лопаты. При ручной копке лучше использовать ступенчатый метод, постепенно углубляясь внутрь. Когда траншея достигла нудной ширины, но еще не настолько глубокая, используют черенковую лопату. Здесь нужен помощник: один рабочий привязывает веревку к основанию лопаты, а второй вытягивает грунт на поверхность.

Механизированная копка. На участок заезжает специализированная техника, которая за несколько часов способна выкопать большое количество траншей.

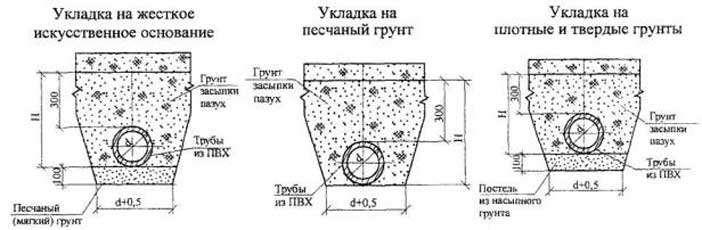

Схема канализации в траншее:

Разработанный грунт оставляют на поверхности – в дальнейшем он пригодится для засыпки канализационных труб.

Условия проведения согласно нормативным документам

Прокладка любого трубопровода, будь то полипропилен либо сталь, определяется нормами. Именно СНиП регламентируют многие технические моменты, которые позволяют выполнить все работы качественно, обеспечивая безопасность. Для прокладки полипропиленовых труб необходимо соблюдать такие требования:

Схема преимущества полипропиленовых труб перед остальными материалами

В обязательном порядке учитываем точку промерзания грунта. Обычно она находится на уровне 1,4 метра, поэтому если трубопровод будет находиться на меньшем уровне, то зимой вода в нем просто замерзнет, пользоваться трубой будет нельзя. Поэтому при монтаже необходимо в точности просчитать такие моменты, в будущем это только пойдет на пользу.
Прокладка труб во многом зависит от того, какие строения расположены на участке, есть ли недалеко трассы и магистрали, проложенные коммуникационные и прочие инженерные сети. Если вы не уверены, где именно можно прокладывать трубопровод, лучше обратиться в специализированные строительные фирмы.
При прокладке под землей также учитываем и особенности рельефа, грунта, в некоторых случаях необходимо производить защиту трубы при помощи специальных кожухов.

Полипропиленовый трубопровод прокладывается при соблюдении таких этапов:

Для начала придется подготовить траншею для прокладки, которая должна быть больше диаметра трубы. Так, для труб на 110 мм понадобится траншея с шириной в 600 мм. Минимальное расстояние между стенкой трубы и траншеей должно составлять 20 см. Глубина залегания должна быть больше на 50 см.
Дно посыпается песком с толщиной подушки примерно 50-100 мм, после чего песок уплотняется.
Прокладка начинается от здания, при монтаже канализационных труб раструб должен смотреть на конец выходящей наружу трубы;
Для соединения отдельных элементов применяют специальную смазку.
При прокладке канализации надо помнить, что должен соблюдаться уклон в 2 см на каждый м трассы.
После укладки трубопровод засыпается песком, утрамбовывается он только с боков. При необходимости перед этим труба оборачивается теплоизоляционным слоем;
В самом конце полипропиленовые трубы соединяются с общей магистралью, очистным сооружением и прочее. Делать это надо при помощи полипропиленового припоя.

Какие проблемы могут возникнуть при монтаже?

При прокладке полипропиленовых труб под землей могут возникнуть некоторые проблемы:

структура грунта не дает возможности копки на необходимой глубине;
в зимний период грунт сильно промерзает, что может стать причиной повреждения труб;
на участке имеется строение, обойти которое не представляется возможным.

В таком случае есть несколько выходов, позволяющих решить эти проблемы:

При слишком рыхлой либо твердой почве рекомендуется делать прокол, при котором сначала укладывается стальная труба, а уже в ее полость вводится полипропиленовый трубопровод.
При промерзании грунта рекомендуют укладывать греющий кабель на протяжении всей трассы. Это требует значительных затрат, расходы в зимний период могут превышать запланированные, но в любом случае такой вариант дешевле, чем постоянный ремонт лопнувших труб.
При нахождении на пути следования трассы какого-либо строения либо объекта, повреждать который нельзя, рекомендуется выполнять бестраншейные методы прокладки, то есть прокол. В этом случае можно не только проложить трубопровод, но и защитить его стальным кожухом. При прокладке таких сетей необходимо внимательно смотреть на схему расположения коммуникаций на участке, чтобы не повредить уже имеющиеся.

Выбор оптимального сечения траншеи под водопровод

Перед тем, как начинать прокопать траншею под водопровод, необходимо определиться с геометрическими параметрами будущей траншеи.

Они могут быть:

Прямоугольного сечения.
Трапециевидного.
Смешанного типа.

Выбор определённой конфигурации зависит от ряда условий:

Типа почвы, в котором прокладывается водопровод.
Глубины.
Ширины.

Прямоугольная форма используется при малой ширине и глубине канавы. Нормы СНиП рекомендуют устраивать прямоугольные в сечении канавы при глубине не больше 1,5м. Грунт должен быть сравнительно плотным, чтобы избежать осыпания вертикальных стенок. Это наиболее простая форма, требующая минимум затрат времени и сил.

Трапециевидная форма используется при необходимости копки траншей с глубиной более 1,5 м. Такая форма сечения, с пологими стенками, предотвращает вероятность обвала грунта.

При обустройстве вертикальных стенок у канавы, глубиной более 1,5-2 метров, высок риск причинения травм и даже гибели людей при их обрушении. Также трапециевидная форма, это единственно возможный вид сечения при прокладке канав в слабых грунтах – рыхлом песчанике, супеси. Вертикальные стены в таких почвах будут сами собой сползать на дно, принимая пологую форму.

Смешанный вид представляет собой совокупность трапециевидного и прямоугольного сечения. Применяются для прокладки труб на участках с высоким уровнем подпочвенных вод. При этом до уровня залегания подпочвенных вод траншея копается в виде усечённого конуса, с пологими стенками. После достижения водоносного слоя по дну канавы прокладывается шурф с вертикальными стенками. Он служит для сбора и откачки воды, а также засыпки дренажной смеси (крупного песчаника, гравия, щебня).

Технические нормативы для заглубленных систем

Узнать информацию, насколько глубоко должна пролегать труба для водопровода в земле, можно из специального документа – СНиПа. Там прописаны все тонкости и характеристики для труб из различных материалов, а также расписано на какой именно глубине можно прокладывать тот или иной тип изделий. В сущности, этот документ содержит очень много разнообразной информации, большинство из которой будет вам, если не совсем интересной, то, по крайней мере, полезной, ведь снимет много сопутствующих вопросов.

Согласно НПА минимальной глубиной прокладки любой трубы является расстояние в 1,5 метра, поскольку, зачастую, в зимний период почва промерзает примерно на 1,4 метра. Если же не соблюсти такую глубину, то можно столкнуться с повреждением водопроводных коммуникаций, что существенно затруднит, если не сделает совсем невозможной, дальнейшую эксплуатацию системы.

Стоит отметить, что глубина промерзания во многом зависит от типа почвы в конкретном регионе. Чтобы узнать точно этот показатель, стоит проконсультироваться со специалистами, которые подскажут вам всю необходимую информацию, которую вам нужно знать. Вооруженные информацией, вы сможете избежать множества возможных проблем, связанных с перепадами температур и промерзанием грунта.

Расценки в смете при рытье траншей

За основу берутся начальные тарифы за 1 метр:

кубический, т.е. с учетом глубины, ширины и длины траншеи;
погонный, за длину траншеи.

Тарифы корректируются с учетом дополнительных условий:

характеристики почвы (супеси, глиноземы, так далее);
ландшафт территории (уклон местности, наличие возвышенностей, оврагов, асфальта, бетона, камней, деревьев);
глубина промерзания;
вид траншеи (с откосами, сложной формы);
предварительная подготовка территории, например, снятие плодородного слоя почвы)
тип механизации (экскаватор, траншеекопатель, землеройная машина) с учетом мощности, размера ковша;
доля ручной работы;
необходимость вывоза грунта;
срочность выполнения заказа.

Таблица расчета цены за работу:

За 1 кубический метр

Вручную

Экскаватором

С учетом почвы:

песчаная;
суглинки;
глина жирная.

500;
1000;
1300.

Независимо от сложности 350 Сложный рельеф + 5% —

Предварительные работы (подготовка местности) 480 —

Укрепление стенок траншеи 240 —

Использование экскаватора 350 150

Загрузка земли в машины 500 320

Засыпка траншеи 360 170

Вывоз грунта 450 250

Уборка территории 100 —

Расчет и планировка

Основной параметр, который определяет особенности предстоящего строительства, — глубина заложения магистрали. На данный показатель влияет несколько факторов, каждый из которых необходимо учитывать.

Перед тем как прокопать траншею под водопровод, необходимо рассчитать такие данные:

длина трассы;
количество поворотов и их конфигурацию;
необходимость установки вентилей и ревизионных колодцев;
конфигурацию канавы для труб водоснабжения водопровода;
место расположения источника воды и накопительной емкости;
тип и количество утеплителя;
необходимость монтажа системы обогрева коммуникаций;
структуру строительных материалов и смесей, используемых для подсыпки и засыпки;
потребность в инструментах и оборудовании.

После окончания расчетов составляется подробная схема. На ее основании проводятся геодезические изыскания и последующая закупка необходимого имущества.

Требования СП и СНиП

Принципы и требования к расчетам изложены в нормативных актах по строительству (СП – сводах правил и СНИП – строительных нормах и правилах, ТТК – типовых технологических картах).

Правила сооружения и нормативы земляных работ при устройстве траншей утверждены в:

СП 45.13330.2012 о земляных сооружениях, в котором изложены основные требования к обустройству ширине траншей, высоте стенок, допустимых отклонениях;
СП 104-34-96 о производстве земляных работ;
СНиП 2.05.06-85 о подземной прокладке трубопроводов;
СНиП III-42-80 о земляных работах.

Требования могут отличаться для газовых трубопроводов, водоводов и других технологических объектов.

Подготовительные работы

Прежде чем приступить к копке траншеи необходимо сделать расчет ее глубины, ширины, приготовит весь необходимый инструмент и материалы, произвести разметку границ.

В зависимости от типа почвы в месте прокладки траншеи поперечное сечение может иметь следующую форму:

Трапециевидная – имеет скошенные под углом 45-60 градусов боковые стенки. Хорошо подходит для траншей на всех типах почв, но наиболее оправдана при копке рва на легких песчаных почвах. Траншея с таким поперечным сечением более трудоемка, занимает значительную площадь и много времени.
Прямоугольная – используется при копке траншеи на связных супесях, суглинках, глинах. Характеризуется отвесными стенками и небольшой шириной. При копке на супесях стенки рва во избежание осыпания грунта укрепляют досками и поперечными распорками.
Комбинированная (смешанная) – имеет скошенные боковые стенки и небольшой участок дна с прямоугольным сечением, начинающийся от верхнего уровня верховодки или грунтовых вод. Траншея с такой формой поперечного сечения подходит для легких почв, подстилаемых с определённой глубины тяжелой глиной, суглинком; для мест с высоким уровнем залеганием грунтовых вод (УГВ).

Ширина траншеи зависит, прежде всего, от способа ее копки:

При рытье вручную траншею делают такой ширины, чтобы в ней было удобно работать с лопатой, киркой и другим инструментом, при этом удерживающая инструмент рука не царапалась о стенки рва. Оптимальная ширина рва при таком способе составляет не менее 70-80 см.
При копке с помощью различной техники ширина рва определяется аналогичным показателем рабочего органа экскаватора, траншеекопателя .

Расчетная глубина промерзания почвы для различных регионов России.

Регион/город	Глубина промерзания почвы по СНиП, см
Суглинистые и глинистые почвы	Мелкозернистый (пылеватый) песок, супесь	Крупнозернистый и гравелистый песок
Средняя полоса
Вологда	143	174	186
Екатеринбург	157	191	204
Казань	143	175	187
Москва	110	134	144
Нижний Новгород	145	176	189
Санкт-Петербург	98	120	128
Саратов	119	144	155
Орел	110	134	144
Рязань	136	165	177
Самара	154	188	201
Ярославль	143	174	186
Среднее значение	133	161	173
Сибирь
Новосибирск	183	223	239
Сургут	222	270	290
Тюмень	173	210	225
Челябинск	173	211	226
Среднее значение	188	229	245
Южные районы
Ростов-на-Дону	66	80	86

Более точно рассчитать глубину промерзания почвы можно по следующей формуле:

Карта глубины промерзания грунта

Hпр=√∑т×K

где, Hпр – глубина промерзания почвы,

∑т – сумма среднемесячных температур за зиму без учета знака минус,

К – поправочный коэффициент, принимающий в зависимости гранулометрического состава почвы следующие значения:

Глинистые и суглинистые почвы – 0,23;
Мелкозернистые пески и супеси – 0,28;
Крупнозернистые пески – 0,3;
Каменистый грунт – 0,34.

Расстояние от других коммуникаций

При копке рва для прокладки водопроводной трубы следует делать следующий отступ от располагающихся рядом коммуникаций:

газопровод – 1 м;
телефонный кабель – 0,5 м;
силовой электрический кабель -0,5 м;
канализационная труба – 0,2 м.

Разметка

Контуры траншеи на местности определяются следующим образом:

От источника водоснабжения до места ввода водопроводной трубы в дом при помощи измерительной ленты или шнура прокладывается минимальный путь.
В том месте, где будут копать траншею, удаляют все кустарники, клумбы, дорожки из камня, освобождают подъезды для тачки или строительной малогабаритной техники: мини-трактора, экскаватора, траншеекопателя. Также на этом этапе предусматривают места, куда ляжет вынимаемый при копке траншеи грунт.
Осевая линия будущей траншей обозначается при помощи забиваемых в землю кольев и натянутого между ними капронового шнура.

Материалы и инструменты

Лопата штыковая дренажная

Для рытья водопроводной траншеи необходимы такие инструменты:

штыковая лопата,
лом,
кирка,
тачка,
молоток,
колья,
капроновый шнур,
мерная планка с линейкой.

Сколько стоит выкопать траншею под водопровод вручную
