Что нужно знать о профессиональном монтаже кондиционеров

Длина трассы

При установке системы можно столкнуться с проблемой длины трассы. Следует максимально точно рассчитать ее длину для дальнейшей максимально эффективной работы кондиционера.

Помните, что после расчета оптимальной длины, следует добавить к ней 50 сантиметров. В этом случае можно не бояться производить монтаж с изгибами, не боясь повредить целостность труб.

При любой (как низкой, так и высокой) длине трассы, следует обязательно монтировать петлю. Она необходима для подавления вибраций.

После расчета длины следует приобрести комплект для подключения кондиционера. Его минимальная длина должна соответствовать примерно 1,5 метрам.

Материалы и инструменты для установки

Чтобы самостоятельно установить сплит систему, потребуется приобрести следующие материалы.

1. Электрические кабели. Какое требуется сечение кабелей, указывается в инструкции по монтажу. Чаще всего используется 4-х жильный кабель, имеющий сечение от 2 до 2,5 квадрата. При расчете длины учитываются все изгибы и добавляется небольшой запас, около 30 см.
2. Кронштейны. Имеют Г-образную форму и подбираются по размеру выбранного вами агрегата. На них производится монтаж наружного, самого тяжелого блока кондиционера.
3. Медные трубки. Они должны быть толстостенными и бесшовными, и специально предназначенными для систем кондиционирования. Концы трубок обязательно закрываются заглушками, не дающими попасть внутрь различному мусору. Длина трубы должна быть равна длине трассы. Обязательно следует учитывать изгибы, и к полученному значению еще добавить 20-30 см. Диаметр трубок зависит от производителя оборудования. Прилагаемая инструкция по установке кондиционера может дать ответы на вопросы по поводу диаметров медных трубок.
4. Теплоизоляция. Для этих целей обычно используют каучуковый “рукав”. Он может быть любого цвета. Длина должна равняться длине всей трассы с запасом, умноженной на 2.
5. Армированный скотч.
6. Анкера.

Без специального инструмента также не обойтись:

• трубогиб (как пользоваться, показано на видео);
• риммер-зачистка;
• труборез (как им пользоваться, можно узнать из видео);
• вальцовка (см. видео);
• манометрический коллектор;
• вакуумный насос.

Прокладка коммуникаций

Чтобы подключить систему кондиционирования воздуха, при помощи перфоратора проделайте отверстие в стене (размер бура 4-5 см)

Примите во внимание ряд важных моментов

1. Учтите, что коммуникации необходимо проводить с различной направленностью. Если у вашей межблоковой трассы предусмотрена дренажная трубка для отвода конденсата, то коммуникации следует проводить в обратную сторону от здания (правильная схема – 5-10°).
2. Основную часть коммуникационной трассы, идущую от внутреннего блока и до входа в стену, необходимо скрыть. Для этого лучше всего проложить ее вдоль стены. Это кропотливая работа, поскольку подключение коммуникаций требует затрат времени.
3. Если у вас в доме идет ремонт, правила самостоятельной установки кондиционера рекомендуют прокладывать межблочные трассы снаружи, а все остальные коммуникации можно будет спрятать в декоративном пластиком чехле.
4. Кондиционерные коммуникационные линии включают в себя трубы фреоновой трассы, кабеля электропитания и дренажные трубы. Это с их помощью конденсат должен выводиться из внутреннего блока по специальной трубке в канализационную систему. Но чаще всего решая, как установить систему кондиционирования, большинство хозяев делают проще – выводят его на улицу на определенной высоте.

Расчет длины трассы

Чтобы успешно установить кондиционер, необходимо правильно рассчитать длину всех коммуникаций. На всякий случай стоит оставить небольшой запас в 50-60 см, вдруг вам придется что-то переделывать. Сделав расчеты, подсчитайте, сколько вам нужно кабеля и трубы.

Обычно если не допущена грубая ошибка, хватает шести метров. Если же ваш дом выполнен в сложной архитектурной форме, лучше по этому вопросу заранее проконсультироваться с соответствующим специалистом.

Расчет длины трассы коммуникаций кондиционера

Обрезка медных труб

Иногда, чтобы правильно установить кондиционер, в ходе монтажа возникает необходимость обрезать медный трубопровод. Правила работы с таким видом предупреждают, что использовать для этих целей можно только труборез. Другими инструментами (ножовкой, болгаркой или электрорезом) пользоваться нельзя.

Использование этого оборудования может деформировать трубу, поскольку в результате его применения образуется много мусора и стружки, которые могут засорить кондиционерную систему и вызвать ее поломку.

Корректировка трассы

Установка кондиционера своими руками предусматривает во время монтажа проведение изоляции трубопровода. Делается это для того, чтобы в него не попадал мелкий строительный мусор\\=. Одновременно с этим каждую магистраль, состоящую из электропроводки, дренажа и развальцованных труб, перед тем как устанавливать на место, в обязательном порядке нужно обмотать специальной изоляционной лентой. Проложив магистрали, следует подключить кабеля и фреоновые коммуникации к кондиционерной системе.

Без этой схемы у вас не получится подключить сплит-систему. Вам предстоит выполнить следующий алгоритм.

• для начала обрежьте трубопровод до нужной величины, после чего аккуратно зачистите все заусенцы и неровности;
• затем состыкуйте края трубы с внутренним кондиционерным блоком и закрутите гайки – сделать это нужно крепко, не переусердствовав, чтобы не сломать;
• не забудьте, что все коммуникации следует герметично укрыть, чтобы они не могли пострадать от внешнего воздействия.

Проверка герметичности при помощи вакуумного насоса

Как подключите магистраль к сплит-системе, обязательно проверьте, герметичной ли получилась ваша конструкция. Для этого при помощи вакуумного насоса выкачайте воду и воздух. Выполнение этой процедуры займет минут 20-25. После отключения вакуумного насоса необходимо еще порядка тридцати минут понаблюдать за давлением.

Если манометр все время был неподвижным, все этапы подключения системы были соблюдены, и она полностью герметична. После этого можете смело запускать фреон и открывать газовые клапаны. Эти действия следует проводить очень аккуратно, фреон крайне опасен для здоровья человека.

На что обратить внимание при покупке кондиционера

Выбирая модель кондиционера, проверьте показатель мощности – он должен позволять полноценно охладить комнату. Помимо этого, следует учитывать:

1. Тип компрессора (экономичность и надёжность у инверторного кондиционера выше, чем у неинверторного)
2. Уровень шума (идеальным уровнем считается 25-30 дБ).
3. Наличие фильтров (они служат для очистки воздуха от грязи и неприятных запахов).
4. Вентиляция (опцией подачи свежего воздуха оснащено не всякое устройство, у большинства остальных моделей в этом режиме не задействуется наружный блок).
5. Автоматический режим (данная опция обеспечивает возможность работы прибора без постоянного выставления параметров).
6. Дизайнерское решение (внутренний блок располагается на виду, вследствие чего его дизайн обязан соответствовать стилю помещения).

Определение расстояния между блоками

Часто выбор места размещения оборудования регламентируется минимальным и максимальным расстоянием между ее частями. Эти показатели в основном указываются производителем и зависят от модельного ряда и характеристик сплит системы.

Иногда фирмы не указывают минимальную длину контура между двумя агрегатами, поэтому монтаж может выполнятся произвольно.

Минимальное расстояние между блоками сплит системы фирмы Daikin 1,5-2,5 м, Panasonic – до 3 м. Однако, если блоки расположены в метре друг от друга, длина трассы должна составлять не менее 5 м (ее излишки сворачивают в кольцо и прячут за блоком)

Немного легче разобраться с максимально возможным расстоянием между двумя агрегатами. Стандартный показатель – 5 м. Возможно и увеличение длины трассы, но в этом случае необходимо рассчитывать на дополнительные расходы в связи с необходимостью дозаправки фреоном.

Выбор места для монтажа

Чтобы установить кондиционер, важно правильно выбрать место для его расположения дома. Перед тем как определить, где будет размещаться внутренняя и внешняя конструкции сплит-системы, необходимо провести некоторые расчеты

Приступая к работе, учтите, что в выбранном для установки кондиционера помещении должно быть достаточно места для того, чтобы вы могли беспрепятственно к нему подойти. В будущем вам не только будет необходимо проводить регулярную, систематическую очистку фильтров, но и устранять различные поломки и неполадки в работе установки.

Посчитайте, на каком расстоянии друг от друга и на какой высоте будут крепиться внутренние и внешние блоки кондиционера. Если оно будет очень большим, то это может негативно сказаться на работе всей системы. Оптимальной является длина не более 6 м. Не стоит забывать, что сплит-система нуждается в постоянном обдувании, поэтому расстояние между стеной и внешним блоком должно составлять не меньше 10 см. Еще один важный момент: не располагайте внутренние части кондиционера над крупной мебелью, т. к. эта внушительная преграда будет мешать распространению по комнате холодных потоков воздуха. Производительность кондиционера резко снизится. Лучше всего размещать внутренний блок системы и мебель на расстоянии не меньше, чем 150 см. Тогда холодный воздух будет свободно перемещаться по комнате. По тем же причинам следует придерживаться минимального расстояния от потолка и боковых стен до сплит-системы (15-30 см).

Она не должна доставлять каких-либо неудобств жильцам многоквартирного дома, и чтобы у соседей не было повода для скандала, лучше предупредить их о ремонте.

Расположить и установить кондиционер нужно так, чтобы его работа не мешала всем тем, кто живет вместе с вами в одной квартире. Не стоит также монтировать систему таким образом, чтобы холодный воздух обдувал прямым потоком, иначе вы и ваши родные не избежите простудных заболеваний. После того как учтете все вышеизложенные нормы и правила, подберете наиболее подходящее место для монтажа кондиционерной системы, можете приступить непосредственно к рабочему процессу.

Кондиционер должен быть расположен в легкодоступном месте

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.

Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

• устройство издает шум, гудит, нарушая спокойствие соседей;
• конденсат может испортить фасад здания или попасть на балкон снизу;
• габаритный блок перекрывает обзор или вид и окна;
• существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:

Разрешение требуется в обязательном порядке, если:

Разрешение требуется в обязательном порядке, если:

• монтажные работы проводятся на лицевой части многоэтажки;
• пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
• сплит-система расположена над пешеходными дорожками;
• на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство

Демонтаж устройств проводится только по решению суда

Демонтаж устройств проводится только по решению суда.

Выбираем место для внутреннего блока

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

• от конструкции до потолка — не меньше 15 см;
• от модуля до правой или левой стены — не меньше 30 см;
• от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
• от препятствия по движению воздухопотоков — не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

Куда определить наружный блок?

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.

Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.

Правильный поэтапный монтаж сплит-системы

Как проводят правильный монтаж кондиционера профессиональные бригады, поэтапно написано ниже. Для примера взята настенная сплит-система LG 18 размера. Она была размещена в офисе с площадью в 35 м², где постоянно находятся 7 человек и установлены 7 компьютеров + 2 принтера. Помещение имеет 2 больших окна, которые выходят на солнечную сторону. Место установки – возле одного из стеклопакетов напротив копировальной машины.

Этапы:

1. Высверливается большим перфоратором в стене отверстие на улицу. Для этого используют бур диаметром 55 мм.
2. Далее прокладывают кабельканал 6*6 от отверстия до внутреннего блока.
3. Размечают отверстия под монтажную пластину от комнатного модуля и под кронштейны для наружного блока.
4. Маленьким перфоратором просверливают соответствующие отверстия и закрепляют монтажную пластину с помощью дюбелей и саморезов. Кронштейны крепят дюбелями 12*100 мм.
5. Монтируют внешний блок кондиционера на кронштейны и фиксируют его болтами и гайками. Далее закрепляют внутренний модуль на монтажной пластине.
6. Прокладывается трасса и межблочные кабеля. Перед этим на медный трубопровод надевают утеплитель. Трубки обязательно развальцовывают. Производят подключение к обоим блокам.
7. Подключают электрические соединения. Провода предварительно обрезают, зачищают, обжимают, только потом подсоединяют к клеммным колодкам.
8. Дренаж прокладывают с трубопроводом и подключают к внутреннему блоку.
9. Подключают питание к тому блоку, который нужен для данной модели. Для вышеупомянутого кондиционера силовой кабель от щитка был протянут к наружному модулю.
10. Тщательно герметизируют отверстия для трассы в стене монтажной пеной и закрывают крышки на коробе.
11. Проводят вакуумирование контура не менее 10 минут. Открывают краны и запускают рабочий газ.
12. После включают сплит-систему в тестовом режиме и проверяют ее работоспособность: замеряют давление и смотрят качество охлаждения выходящего потока.

Это описан монтаж обычной бытовой сплит-системы. Если проводят монтаж полупромышленной или промышленной системы кондиционирования, то возникают дополнительные особенности в установке комнатного модуля.

Особенности установки кассетных и канальных кондиционеров

К примеру, установка кассетной сплит-системы начинается с крепления подвесы для внутреннего блока на анкерные болты в ячейке подвесного потолка. При креплении комнатного модуля обязательно выравнивают его по установленному уровню от потолка, который обычно указан производителем. Фиксация происходит с помощью монтажных шпилек. Дренаж кассетной сплит-системы чаще всего отводят в специальную централизованную дренажную систему.

Канальные сплит-системы могут иметь протяженную сеть воздуховодов, которые крепятся к адаптеру и подводятся к распределительным решеткам в каждом помещении. Установка внутреннего блока производится за подшивным потолком жилого или подсобного помещения.

воздуховоды

Здесь в первую очередь важно рассчитать требуемый напор выходящего воздуха, так как от этого будет зависеть длина воздуховодов и их количество. От этого также могут зависеть их форма и фасон

Существуют воздуховоды:

• круглого и прямого сечения,
• прямошовной и спиральной конструкции,
• с фланцевым, бесфланцевым и сварным типом соединения,
• гибкие и полугибкие.

Также необходимо воздуховоды утеплить и звукоизолировать. Утепление требуется для предотвращения появления конденсата. Звукоизолируют для обеспечения тихой работы. В противном случае такая сплит-система будет шуметь.

Для управления канальной системой проводным пультом ДУ понадобится провести отдельный провод к внутреннему блоку также, как и в ситуации с кассетным кондиционером.

По сути, основные отличия у разных сплит-систем наблюдаются при установке внутреннего блока, внешние модули монтируются и соединяются с комнатным везде по одной и той же схеме, как это описано в плане установки настенного кондиционера LG.

Безусловно, монтаж любого кондиционера своими руками – это опасное мероприятие, тем более, когда речь идет о полупромышленных или промышленных системах.

Назначение и способ осуществления вакуумирования

На последнем этапе монтажа кондиционера производится необходимая процедура вакуумирования, которая помогает удалить из труб воздух, влагу и остатки аргона, наличие которых может негативно сказаться на производительности системы. В следствие чего, компрессор будет работать в усиленном режиме, что вероятнее всего приведёт к его перегреву. На общей работоспособности оборудования также может негативно сказаться заправочное вещество – фреон. В его состав входит масло, которое при поглощении влаги теряет свои смазывающие свойства и вместо своей первостепенной задачи: смазывать внутренние элементы, – оно напротив – вызывает преждевременный износ.

Исходя из этого, можно с уверенностью сказать, что без вакуумирования система не только будет функционировать должным образом, но и вообще очень скоро выйдет из строя.

Какими методами можно произвести вакуумирование?

• Во-первых — использовав вакуумный насос;
• во-вторых — применить фреон, выпустив его из внешнего блока.

Способ 1 – “пропшикивание”

Для начала надо открутить заглушки на клапанах внешних портов. Снимаем крышки с клапанов. Все манипуляции будут проводиться с нижним портом (тот, что находится перпендикулярно расположению корпуса). Находим под крышечкой разъём в виде шестигранника, к которому выбираем нужный по диаметру ключ. После, быстрым действием переводим клапан в положение прямого угла и ставим его в исходное положение. Данным действием мы произвели впрыск фреона, создав тем самым лишнее давление. Придавливаем пальцем золотник, находящийся там же – сливаем фреон и скопившиеся газы. Всю смесь сливать не нужно, какая-то часть должна там находиться, чтобы предотвратить попадание новой порции воздуха.

Рекомендуем повторять данные манипуляции 3-4 раза; в зависимости от протяженности трассы, прибавлять по разу. Желательно не увлекаться, так как запасов фреона может не остаться.

Распространенные ошибки в процессе установки кондиционера

При непрофессиональном монтаже пользователи могут допустить ряд ошибок:

• укладка труб с перегибами — увеличивается нагрузка на компрессор;
• установка внешнего блока на балконе с остеклением — теряется нормальная циркуляция воздуха;
• расположение кондиционера рядом со сварочными аппаратами;
• неровное расположение блоков — конденсат начинает стекать на пол;
• выбор оборудования с отсутствием опции авторазморозки — на режиме обогрева внешний блок леденеет.

Для нормальной эксплуатации кондиционера нужно регулярно чистить фильтры и дренажные каналы. При чрезмерной нагрузке система шумит — нарушается балансировка вентилятора или изнашиваются подшипники. Указанные поломки должен устранять только мастер.

Материалы для работы

• перфоратор для дырки в капитальной стене на связку частей;
• дрель с коллекцией сверл;
• специальные трубки по длине ввода с небольшим запасом, изоляционный материал для них;
• труборез для резки труб и надфиль для снятия заусениц;
• четырехжильный электрический провод.

Это почти все, что нужно для установки кондиционера своими руками.

• Брусья своими руками — пошаговый мастер-класс изготовления спортивного снаряда в домашних условиях (110 фото)

• Лампа своими руками — 130 фото оригинальный и стильных идей как изготовить самодельную лампу из подручных средств

• Котел своими руками — основные типы котлов и особенности их изготовления. 75 фото и видео инструкция для начинающих

Запуск системы

Закончив все работы по коммутации, приступают к запуску. Систему необходимо подготовить, удалив из неё весь воздух, азот и влагу. Они попадают в трубы при их монтаже. Если систему не очистить от посторонних газов, то возрастёт нагрузка на компрессор, и его полезный ресурс понизится.

Негативное влияние на работоспособность системы сказывает и влага. В состав фреона, закачанного в кондиционер, есть масла. Оно предназначено для смазки внутренних элементов системы. Поскольку масло имеет гигроскопичную структуру, то смешавшись с водой потеряет свою эффективность. В свою очередь, это повлечёт преждевременный износ элементов системы.

Становится понятным что эта операция необходима. Система конечно запустится, но на непродолжительное время. Удаление воздуха и остальных посторонних включений выполняется двумя способами:

• впуском фреона в систему;
• вакуумным насосом.

Первый способ можно осуществить за счёт небольшого дополнительного запаса фреона, закачанного во внутренний блок. Он подходит только для трасс не длиннее 6 метров. Именно поэтому для более протяжённых коммуникаций требуется вакуумный насос. Если продуть длинную систему из внутреннего блока, то не останется фреона для её работы.

Регулирующий клапан внизу блокаИсточник www.claude-niez.fr

Впуск фреона

Пред началом операции на внешнем блоке откручиваются заглушки и крышки на клапанах. Далее на 1 секунду открывается клапан внутреннего блока на трубе большего диаметра. Делается это исходя из конструкции клапана. Как правило, используется шестигранный ключ.

Подав в систему фреон и создав избыточное давление необходимо его сбросить. Делается это при помощи золотником на той же трубе, путём зажима пальцем. При этом, нужно оставить в системе небольшое количество фреона, чтобы туда не проник свежий воздух. Эта процедура повторяется пару раз.

После её завершения на золотник накручивается заглушка, а клапаны на обоих трубопроводах полностью открываются. Для проверки качества соединений можно промазать их мыльной пеной.

Вакуумный насос

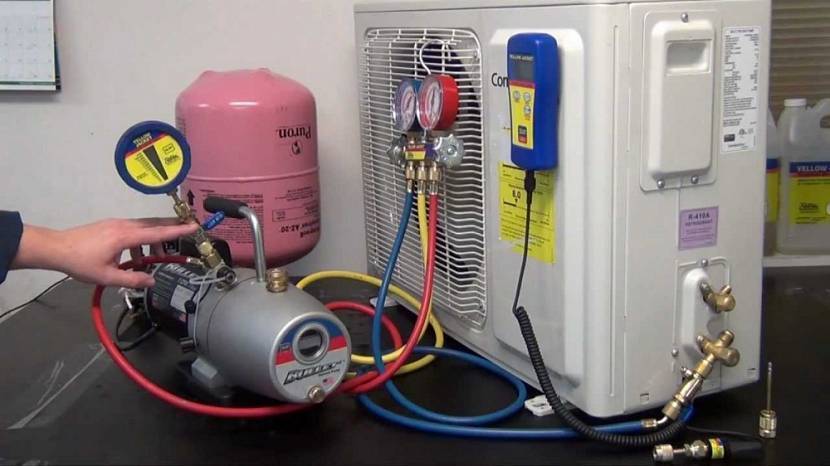

Эта процедура требует не только вакуумного насоса, но и наличия шланга высокого давления. Также понадобятся два манометра – для низкого давления и высокого давления.

Шланг подсоединяется к золотнику толстого трубопровода. При этом оба вентиля должны быть закрыты. После коммутации вакуумного насоса к системе он включается и оставляется работать на 15-30 минут. Этого времени вполне хватает, чтобы откачать из трубопроводов воздух и остальные примеси.

Вакуумный насос с манометромИсточник nasosovnet.ru

После отключения насоса его необходимо оставить присоединённым к трубопроводу с закрытым вентилем. В таком положении система должна стоять около 30 минут. В этот промежуток времени ведётся мониторинг показателей давления. Если все соединения герметичны, стрелки приборов должны остаться на месте.

Если показания начинают меняться – где-то некачественная герметизация. Как правило, это места коммутации труб к блокам. Их дополнительная протяжка устраняет проблему. Если не помогло, то утечку обнаруживают мыльной пеной.

Контроль давления в системеИсточник img3.olx.uz

Если полная герметичность системы подтвердилась, то оставив насос подключённым, открывается клапан на толстом трубопроводе. После затихания характерных звуков, свидетельствующих о заполнении труб фреоном, откручивается шланг насоса. Делать это лучше в перчатках, чтобы не получить обморожение от остатков фреона. Теперь можно открыть клапан на тонком трубопроводе. Все готово – систему можно включать.

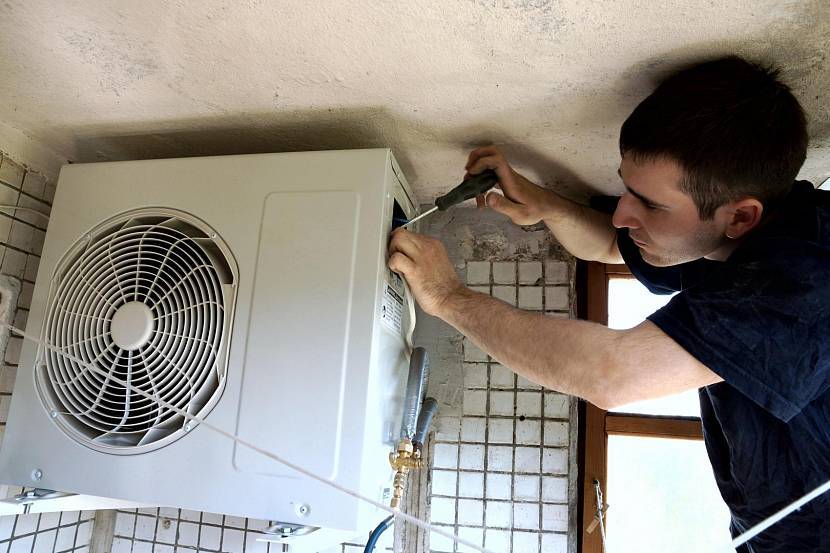

Установка наружного блока

Если кондиционер устанавливается в частном доме, тогда наружный блок разместить несложно. Зато его установка на корпусе многоквартирного строения вызывает много вопросов.

Кондиционер крепится таким способом, чтобы его можно было достать с балкона. Ведь агрегат периодически придется обслуживать.

Установка наружного блока

Крепить блок лучше всего на северной или же восточной стороне окна (балкона). Желательно установить систему в нижней части своей наружной территории. Тогда к системе при потребности проще будет дотягиваться, открыв окно.

Используя такой инструмент, как уровень, размечаются места крепления кронштейнов. В стене сверлятся отверстия для установки анкерных болтов.

Чтобы провести межблочную коммуникацию, сверлится сквозное отверстие. Достаточный диаметр – 8 см. Если стена кирпичная, желательно сделать отверстие между кирпичами, по месту их укладки. Тогда и отверстие выйдет более аккуратным, и усилий будет затрачено меньше.

Дальше проводится подключение системы, а также заделка образовавшегося зазора. Прежде чем приступать к последующему этапу установки конструкции, следует убедиться, что наружный блок укреплен достаточно надежно.
