Характеристики и описание труб Рехау для теплых полов

Какие преимущества есть у водяного теплого пола

Водяной теплый пол: 1 преимущество — значительное снижение количества конденсата в квартире. Как правило, циркуляция  в помещении происходит по закономерной схеме: теплый воздух поднимается вверх, что в результате обеспечивает катастрофические потери тепла.

Если напольное основание остается не прогретым, то холодная поверхность спровоцирует образование конденсата, что в свою очередь приведет к появлению плесени, высокой влажности, грибка. В этом плане преимущества водяного теплого пола очевидны — он помогает избежать образования конденсата, а значит для грибковой плесени не будет условий для существования.

Второе преимущество: равномерная температура в квартире. Учитывая, что напольная система отопления наделена сплошными приоритетами, одним из основных преимуществ является возможность равномерного распределения тепла внутри жилого пространства.

Не стоит забывать, что для достоверной эффективности управления распределения тепла, половая система с водяным отоплением требует соблюдения всех правил монтажа, расчета всех необходимых параметров, грамотного подключения. Для решения поставленных задач представлены специальные линейные устройства, с помощью которых можно сгруппировать схематичные узлы подключения и при этом не нарушить целостность отопительной системы.

Третье преимущество.Это преимущество теплых водяных полов заключается в том, что можно еще на стадии укладки  системы(шлангов, трубок), сделать какие то жилые участки более обогретыми, какие менее. Температура пола при отоплении незначительно отличается от комнатной температуры благодаря тому, что можно самостоятельно регулировать температурный режим.

Вот так, напольная система отопления позволяет создавать в помещение обогрев зон с различной интенсивностью. Например, для того чтобы улучшить поток теплоотдачи в наиболее пропускаемых участках (перекрытие, углы, пол перед оконными/дверными проемами), достаточно сократить шаг укладки теплоносителя (водяные трубки) и тогда коэффициент отдачи тепла возрастет. Не путайте шаг при укладке водяной трубки с длинной.

Советы по установке теплого водяного пола

Для системы отопления напольного основания необходим теплоноситель с оптимальным температурным значением. Чтобы он соответствовал комфортным значения температуры можно задействовать быстрые группы монтажа (насосные системы), которые дополнительно оснащены смесительным блоком. Для централизованного подключения лучше выбрать общий котел отопления, в котором будет происходить смешивание холодной и горячей воды.

Традиционно каждая группа быстрого монтажа укомплектовывается системами с частотным регулированием, встроенной запорной арматурой, специальными термометрами, что позволяет ускорить и упростить процесс работ

Важно знать, что группы с механическим термостатом не поддерживают электрическое саморегулирование смесительного узла, поэтому лучше изначально не экономить, а выбирать группы с электроприводом

Современная система водяного теплого пола нуждается в управлении, только в этом случае отопительное устройство будет эффективно справляться с поставленной задачей по обогреву помещений.

Для точного определения температурного коэффициента используются датчики, место расположения которых должно рассчитывается на стадии укладки водяных теплоносителей (трубок). Желательно датчик разместить у основания пола, чтобы прибор показывал наиболее точные значения температуры.

Оснащение теплого водяного пола электронными системами подразумевают объединение в сеть многочисленное количество второстепенных устройств — термостатов, сервоприводов. Соответственно, для эффективной организации подобной сети необходимо использовать клеммные колодки, которые монтируются в шкаф вместе с распределительным коллектором.

Для расширения функционала коммуникационную колонку можно дополнить специальными опционными системами. Сегодня на рынке можно найти клеммные колодки бюджетного варианта с ограниченным набором функций или приобрести дорогостоящие устройства, отличающиеся многофункциональностью, в любом случае при желании можно смонтировать водяной теплый пол своими руками.

lili19071980

Сшитый полиэтилен

Что это такое

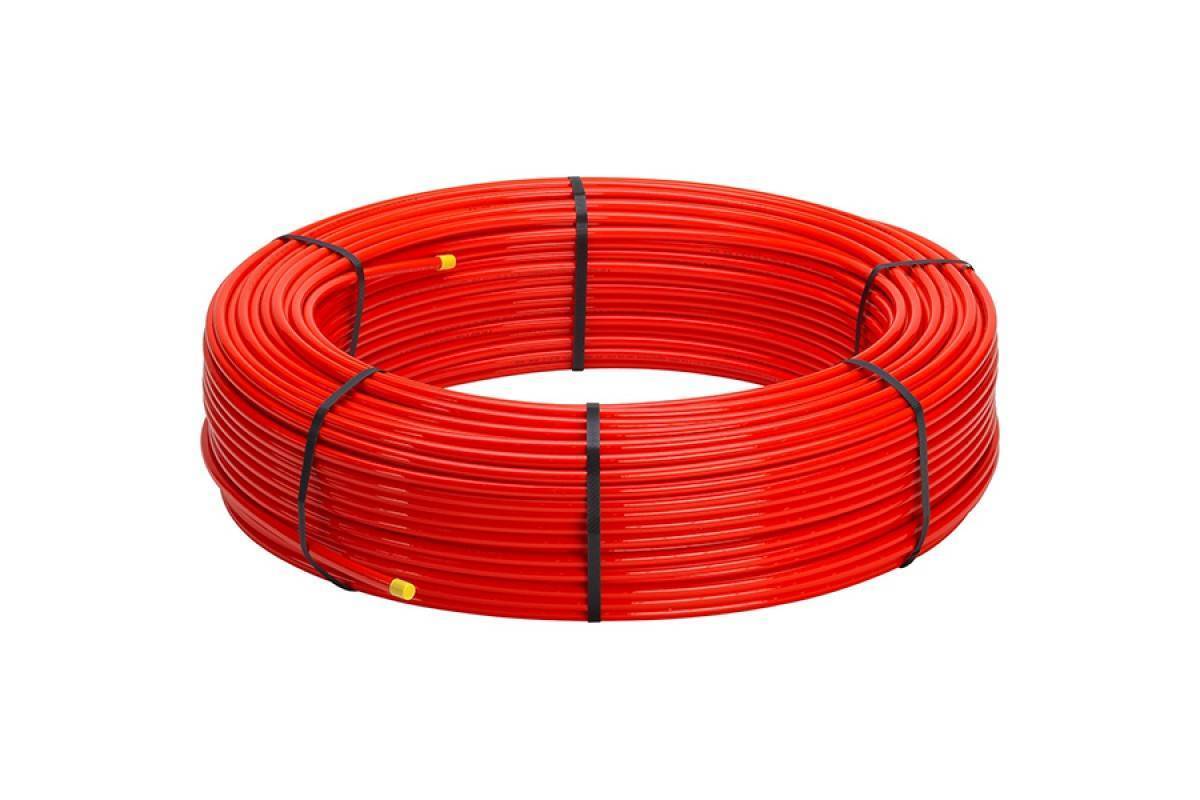

Сшитый полиэтилен Rehau Rautherm может быть только красного цвета.

Полиэтиленовые трубы используются давно. Отлично себя зарекомендовали изделия из этого полимера в качестве труб для холодного водоснабжения и водоотведения, а также для транспортировки других веществ, не вызывающих химических разрушений полиэтилена. Однако для горячей воды такой вариант не подходит, так как имеет низкую стойкость к нагреву.

Трубы из обычного плотного полиэтилена чаще всего используют для водоснабжения.

Учитывая отличные характеристики труб из полиэтилена, ученые решили модифицировать этот полимер так, чтобы он смог выдерживать нагрузки, свойственные системам горячего водоснабжения.

Молекулярно сшитый полиэтилен: связи между молекулами.

Вскоре выход был найден: разработчики нового пластика увидели, что нити молекул можно сшивать между собой, образуя пространственные связи между атомами углерода. Более того, было найдено четыре разных способа сшивки:

1. Пероксидный. Материал обозначается как PE-Xa. Самый дорогой и самый эффективный метод сшивки. Путем добавления в расплав полиэтилена высокой плотности перекиси водорода достигается максимально возможная на данный момент степень сшитости материала — 75%.

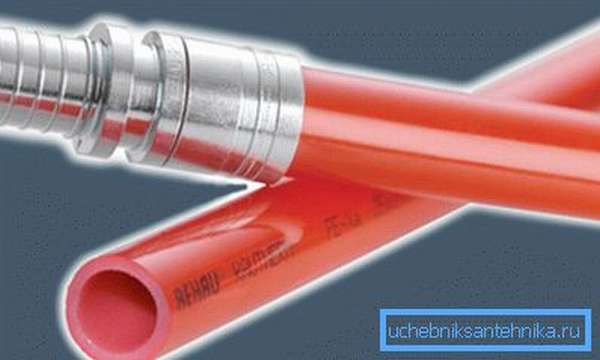

Труба PE-Xa из сшитого полиэтилена Rehau.

1. Силановый. В результате получается полимер, обозначаемый как PE-Xb. Расплав полиэтилена обрабатывают влагой, содержащей органосиланид и специальный химический катализатор. В результате достигается сшивка со степенью 65% и снижение цены материала.

Силановая сшивка также дает неплохой результат.

1. Электронный. Получаемый материал обозначается как PE-Xc. Метод заключается в бомбардировке твердого полиэтилена заряженными электронами. В результате достигается сшивка, степень которой не превышает 60%. Это самый дешевый способ, хотя материал несколько отличается по качеству и особенностям.

Электронная сшивка — это дешево и достаточно прочно.

1. Азотный. Самый малораспространенный способ, дающий PE-Xd. Реакция обработки полиэтилена соединениями азота достаточно сложна технологически, поэтому сегодня практически не применяется. Дает сшивку до 70%.

Сшитый полиэтилен — это полимер, нити которого соединены между собой в пространстве с образованием трехмерной молекулярной решетки наподобие той, которая создается атомами твердых тел. Материал отличается:

• повышенной прочностью;
• термоустойчивостью;
• стойкостью к коррозии и воздействию химикатов.

Отличия продукции Рехау

Труба Rehau Rautitan марок flex и stabil.

Фирма Rehau является мировым лидером по производству сшитого полиэтилена PE-Xa и изделий из него. Высокая популярность обусловлена тем, что компания создала полноценную систему, которая отличается полностью продуманным и унифицированным процессом монтажа — от нарезки трубы до окончательного монтажа системы и запуска ее в эксплуатацию.

Так выглядит собранная система отопления.

Система водяного теплого пола отличается повышенными требованиями к качеству трубопровода и соединений. Чтобы самостоятельно понять, где можно сэкономить, а где следует потратиться, необходимо иметь достаточный опыт в работе с теплыми полами.

Более того, вы все равно потратите время и средства на подбор, поиск и закупку всех необходимых фитингов, инструмента и т. д.

Соединение с фитингами разных конфигураций происходит одинаково.

Компания Рехау предлагает полностью продуманную систему, включающую несколько видов трубы, инструмент и полный комплект деталей. Монтаж труб Рехау унифицирован и не зависит от сферы применения.

Это позволяет характеризовать продукт как наиболее надежный и подходящий тем, кто привык получать ожидаемый результат вместо игры в рулетку.

Соединение труб состоит из трех основных элементов: трубы, гильзы и фитинга.

Немного о Рехау

Компания Рехау была основана 1948 году в баварском городе с одноименным названием. Кроме ее президента Гельмута Вагнера, изначально в штат входило три сотрудника, которые обслуживали один экструдер.

В настоящее время Rehau представляет собой крупнейший мировой концерн с годовым оборотом в 3,4 миллиарда евро. В штате компании насчитывается около 20000 сотрудников, которые работают на 41 предприятии, в 105 офисах продаж, в 23 административных и 9 распределительных центрах.

Rehau известен как производитель:

• Полимерных комплектующих и электротехники для автомобильных концернов Porsche, Volkswagen, BMW и Audi.
• Пластиковых оконных, дверных систем из хорошо известного рядовому потребителю металлопластикового профиля Рехау.
• Садовых шлангов, канализационных и сшитых полиэтиленовых труб для сетей водоснабжения, отопления, производство которых было освоено в 1968 году. Спустя 20 лет в 1988 году была внедрена технология их соединения при помощи сдвижных (натяжных) гильз.
• Жалюзи, мебели и около 15000 комплектующих для ее сборки.
• Систем отопления и охлаждения внутренних помещений, солнечных батарей и комплектующих для геотермальных тепловых насосов.

Рис. 2 Молекулярная решетка обычного и сшитого полиэтиленов

Виды теплых полов

Материал труб не вступает в реакцию с химическими веществами в воде, поэтому на стенках не откладывается накипь

Рехау предлагает 2 типа напольного обогревателя: электрический – Soletec, и водяной – Rautherm S и Rautitan. Обе системы экономичны, безопасны, имеют КПД близкий к 100%.

Водяной

Основа водяного пола – трубы, разработанные для напольного обогревателя. Выпускают изделия диаметром от 10,1 до 32 мм с толщиной стенки от 1,1 до 2,9 мм. Они имеют дополнительный кислородзащитный слой из сшитого полиэтилена. Эта технология обуславливает:

• высокую теплопроводность – труба отдает тепло поверхности пола с максимальным высоким КПД;
• выдающиеся рабочие параметры – отопитель выдерживает нагрев до 90 градусов и давление до 6 бар;
• стойкость к механическим повреждениям – трубки сложно повредить во время монтажа, протечка исключается;
• гибкость – при укладке их можно сгибать под любым углом;
• отсутствие коррозии – сшитый полиэтилен инертен по отношению к любым химически агрессивным веществам. На стенках труб не откладываются ни соли, ни сгустки.

Трубы соединяют друг с другом по технологии подвижной гильзы, что гарантирует полную герметичность. Уплотнительные кольца не нужны, так как они предусмотрены в конструкции самих труб.

Электрический

Кабельный пол Рехау не создает магнитного излучения, может монтироваться во влажных помещениях

Кабельный пол от Рехау лишен типичных для такой системы недостатков. При изготовлении берут двужильный кабель, армированный кевларом. Он выдерживает более высокие нагрузки и температуру. Тефлоновая изоляция предупреждает перегрев элементов, а экранирующая оплетка защищает пользователя от электромагнитного излучения.

Комплект включает кабели, маты для укладки, подрозетники, защитную трубку для датчика, фиксаторы поворота, гофротрубу. Толщина кабеля всего 5,5 мм, а мата – 3,5 мм. Укладывают систему в стяжку или в слой плиточного клея прямо под плитку. Высоту комнаты теплый пол практически не изменяет.

Электрический пол Рехау не сушит воздух, не создает электромагнитного поля, не перегревает покрытие. Разрешен монтаж в ванных комнатах, в санузлах, на кухнях, в детских. Покрытие любое: линолеум, дерево, керамика, ламинат, даже ковролин.

Напольные обогреватели оснащаются цифровыми программируемыми терморегуляторами и аналоговыми. Стоимость первых выше, но такой терморегулятор позволяет не просто снизить или повысить температуру, но также сформировать режим обогрева, что снижает расходы на 15–30%.

Монтаж отопительной системы Рехау

Монтаж пластиковых и металлопластиковых систем отопления Рехау выполняется по тем же принципам, что и в случаях, когда используются полипропиленовые изделия.

Rautool M1

Небольшие отличия состоят лишь в таких пунктах:

• Монтаж выполняется с помощью специального инструмента Rautool, что выполняет соединения в диапазоне диаметра от 14 до 110 мм. Привод для инструмента может быть ручным, аккумуляторным или электрическим;
• Монтаж отопления требует использования специальных полимерных фитингов различных диаметров;
• Собственная разработка компании – монтаж элементов с подвижной гильзой, что позволяет устанавливать трубопровод без ревизий.

В целом, следует отметить, что монтаж готовых систем от немецкой компании Рехау выполнять намного проще, чем устанавливать полипропиленовые трубы. Производитель продумал все до мелочей, чтобы монтаж отопления производился максимально быстро и результативно.

Характеристики труб для водяного тёплого пола

Сооружение водяного тёплого пола — сложный и трудоёмкий процесс, особенно при использовании стяжки из бетона, и необходимости армировать конструкцию. Поэтому к трубам, которые планируется укладывать в «пирог», предъявляются большие требования.

Так как они не выдерживают высоких нагрузок, которые образуются вследствие высоких температур и давления создаваемого в трубопроводе.

Главное требование к трубопроводной магистрали в тёплом водяном полу, как в частном доме, так и в квартире — долговечность и герметичность. Необходимо чтобы при резком перепаде температуры не произошло разгерметизации системы.

Ведь при наличии стяжки, найти и устранить дефект сложно. Кроме того, он должен выдерживать воздействие агрессивных химических соединений, которые находятся в теплоносителе, и механические нагрузки

Не маловажное значение играет эластичность контура — он должен легко сгибаться

Не следует забывать и про уровень теплопроводности при выборе змеевика для тёплых полов водяного типа, чем больше этот коэффициент, тем устройство работает эффективней. А также, про степень расширения при нагреве, допустимым считается до 0,25 мм/мК.

Выпускаются трубы в бухтах с определённым метражом. Приобретая следует помнить, что петли должны быть цельными, без соединений.

Монтаж отопительной системы Рехау

Выполнить установку каналов рассматриваемого производителя довольно просто. Для решения этой задачи нужно купить соответствующий инструмент и внимательно прочитать инструкции по сборке трубопровода.

Поэтапное выполнение задачи выглядит следующим образом. Купите необходимое количество труб и соединительных элементов. Составьте схему будущей системы. Подготовьте инструмент, которые пригодится для выполнения работ.

Вам понадобиться:

1. Расширитель с комплектом специальных насадок для каналов с различным сечением.
2. Пресс-зажим. В набор также должны входить насадки для работы с конструкциями разного диаметра.
3. Труборез для работы с пластиковыми изделиями.
4. Измерительная рулетка.

Сборку трубопровода нужно начинать с подготовительного этапа.

Он включает в себе два пункта:

1. Нарезка конструкций на нужные отрезки.
2. Подготовка соединительных компонентов для создания различных участков трубопровода.

Чтобы создать отопительный контур из продукции Рехау, заранее подготовьте разные места контура и проверьте правильность используемой схемы.

Соединение каналов и фасонных частей выполняется посредством гильз.

Выбирается насадка, подходящая к расширителю. Она должна полностью соответствовать по размеру

Важно, чтобы рукоять инструмента в этот момент была на 100% разведенной. Концы рукоятки должны размещаться строго под углом девяносто градусов

Следите за тем, чтобы насадка на расширителе была прикреплена прочно и сидела до упора на штифте. На часть канала, соединяемого с фасонной частью, одевают гильзу. Причем ее диаметр должен полностью соответствовать размерам используемой конструкции. Фаска гильзы должна быть направленной в сторону будущего соединения.

На вторую часть насадки расширителя надевают трубу. При сведении инструмента ее конструкция будет расширяться. В этот момент ее нужно состыковать с фасонной частью. Установленную гильзу подводят к фитингу.

Посредством пресс-зажима ее продвигают в соединительный элемент. Сделать это нужно до упора. Только так получиться надежные и прочный стык.

Чтобы монтаж системы водоснабжения и отопления прошел правильно нужно строго соблюдать все существующие нормы и правила. Обязательно пользуйтесь защитными масками, которые надежно защитят ваши глаза. Кроме этого, обязательно используйте перчатки.

Справиться с монтажом конструкций компании Рехау сможет практически любой человек. Установка этого оборудования не требует специальных знаний и навыков. Главное, каждый этап выполнять правильно.

Сфера применения

Труба PEX из сшитого полиэтилена применяется в:

• отоплении частных домов, помещений и цехов промышленных предприятий;
• устройстве внутриквартирных водопроводов;
• устройстве тёплых полов в квартирах и подогреве летних террас в зимнее время.

Также трубами PEX обвязывают системы кондиционирования воздуха, на спортивных аренах зимой обогревают футбольные поля и спортивные площадки.

Сшитый полиэтилен Rehau для отопления

Появление труб из сшитого полиэтилена для строительства водопроводов позволило решить задачи, которые при использовании металлических труб были невозможными. Это прежде всего устройство тёплых полов. Сшитый полиэтилен для отопления домов увеличил без ремонта срок службы отопительных систем, избавил монтажников от дорогостоящих и ненадёжных операций по сварке металлических труб.

Отпала необходимость устройства штроб под прямыми углами, деформация соединений от температурного расширения. Трубы отопления из сшитого полиэтилена разрешается бетонировать и прятать под штукатурку. Трубы Рехау полиэтиленовые для отопления кратковременно выдерживают нагрев до 110 градусов Цельсия. Благодаря гибкости система отопления во время монтажа не нуждается в большом количестве фитингов и соединений. Тёплый пол, смонтированный из труб сшитого полиэтилена, прослужит гарантийный срок более 10 лет.

Водопровод из труб Рехау

Трубы из сшитого полиэтилена для водоснабжения Рехау спроектированы специально для подачи питьевой воды. Благодаря сшитому полиэтилену жидкость, проходя по системе, не впитывает в себя посторонние запахи, остаётся чистой и отвечает санитарным нормам на питьевую воду. Герметичность соединений обеспечивается двумя соединительными элементами — фитингами и надвижными гильзами. После запрессовки соединения остаются герметичными и неразборными длительное время, не менее 50 лет.

Бесшумные канализационные системы Rehau RAUPIANO Plus

Звукоизоляция канализационных труб основана на применении специальных креплений, защищённых патентом. Благодаря ей движение жидкости на поворотах не передаётся на стены и полы. Это позволило снизить шумность на 30% по сравнению с другими видами канализационных труб. Канализационные системы Rehau RAUPIANO Plus состоят из:

• крестовин;
• отводов;
• тройников;
• надвижных муфт;
• компенсационных патрубков;
• уплотнительных манжет;
• креплений со звукопоглощающими прокладками.

Канализация будет служить десятилетиями без ремонта и замены отдельных участков.

Теплый пол с полипропиленовыми трубами

Полимерная трубная продукция для систем подогрева пола отличается надежностью, долговечностью, безвредностью и невысокой стоимостью. Многие трубы из полимеров химически нейтральны.

Система из полипропиленовых изделий получается недорогой, но такое решение является достаточно рискованным. Чтобы данного вида трубу для теплого пола изогнуть, ее следует сначала нагреть горячим воздухом, после чего в разогретом состоянии придать требуемую форму. При этом радиус изгиба получается большим, равным 8 наружным диаметрам.

Таким образом, для 18-миллиметровой трубы минимальная величина радиуса изгиба составляет около 15 сантиметров. Если необходим меньший шаг, можно задействовать фитинги – уголки, но в этом случае надежность соединений будет зависеть от качества трубной продукции и сварных швов.

Так как в продаже имеется много подделок полипропиленовой продукции, для выполнения сварки потребуется мастерство. И даже после того, как работа сделана качественно, существует большой риск протечек в местах соединений.

Но обустраивать систему пола с обогревом нужно с использованием фирменных ППР труб с армированным слоем, находящимся в середине материала изготовления. После качественной сварки соединение получается монолитным, а стоимость трубной полипропиленовой продукции, как и фитингов небольшая. Еще одним преимуществом таких труб является то, что они способны переносить несколько циклов замерзания – размерзания.

Из недостатков следует отметить необходимость задействовать сварочный аппарат, а сам процесс монтажа довольно сложен и продолжителен по времени, поскольку нужно сделать много сварных швов

Неважно относительно механической прочности обстоят дела у полипропилена, поэтому стяжка должна иметь толщину минимум 5 сантиметров.

Теплый пол

Практика показывает, что основное направление использования труб от компании Рехау – это отопительная система теплый пол

Здесь важно грамотно провести расчеты и правильно выбрать схему укладки

Типы разводки

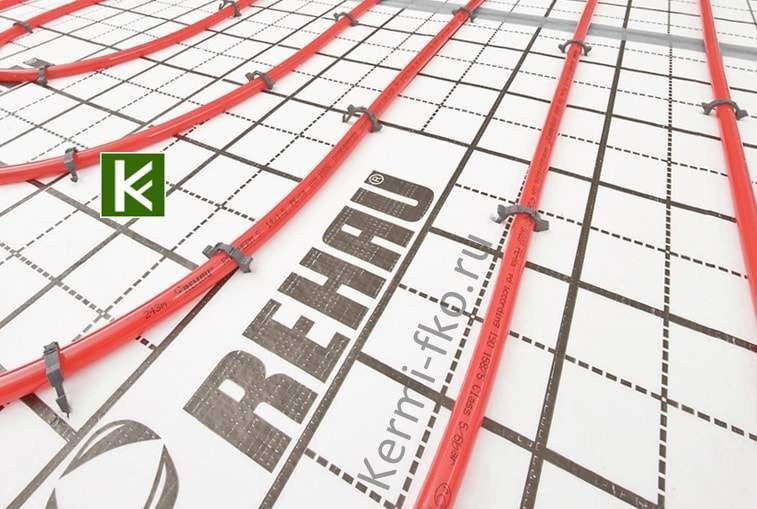

Разводка труб rehau может быть выполнена змейкой или спиралью.

Первый вариант самый простой, но у него есть один недостаток – теплоноситель в конце контура сильно охлаждается, что приводит к неравномерному прогреву всего пола. Поэтому специалисты советуют применять спираль в качестве трубной разводки.

Расчет

Что касается количества, то здесь необходимо принять во внимание показатель теплоотдачи в линейной форме. К примеру, труба диаметром 16 мм хорошо распределяет тепло на расстоянии 15 см с двух сторон. То есть общий ее охват – 30 см

Значит, между ветками контура можно устанавливать пространство 30-35 см

То есть общий ее охват – 30 см. Значит, между ветками контура можно устанавливать пространство 30-35 см.

Подсчитать количество ветвей, зная размеры комнаты, несложно. Этот показатель умножается на длину комнаты, но при этом необходимо учитывать, что расстояние от стен до труб должно быть 20 см.

Разновидности теплого пола

Существует множество видов тёплого пола. Различают их по нескольким признакам.

В зависимости от способа, которым обогревается пол:

• Жидкостные полы. Это такая система, представляющая собой пол, под которым находятся целая комплектация труб, которая подключена к местному или центральному отоплению и перегоняющая воду, тем самым обеспечивая дом тёплым полом. «Водяные» трубы могут прослужить различный срок, так как изготавливаются из различных материалов, например, из металлического пластика, меди или полипропиленовых материалов. Лидирующие позиции в плане выбора материала, из которого предпочитают изготавливать тёплый пол, занимает медь. Это всё потому что медные трубы могут прослужить столько, сколько Вы собираетесь жить в доме. Сразу за медью по предпочтениям располагается металлический пластик, так как обладает высокой степенью теплопроводности. Полипропиленовыми трубами пользуются же гораздо реже, несмотря на их относительно низкую стоимость, ведь он относится к мене долговечным материалам. Что касается установки, то монтировать такие жидкостные полы сложно, тем более, что необходима постоянная регулировка, именно поэтому «водяные» полы пользуются меньшей популярностью, нежели электрические.
• Электрические полы. Но их также различают по нескольким видам. По внутреннему устройству выделяют:

Разновидности тёплых электрических полов	Свойства
Кабельные полы	Выглядит в виде двуветкового кабеля, который вполне можно установить под любые напольные покрытия, к примеру, линолеум, ковролин, ламинат, крагиус, плитка Устанавливать такие полы нужно только тогда, когда Вы затеяли капитальный ремонт, а не мелкую отделку, так как поверх кабельных труб нужно будет залить цементный раствор. Является очень хорошей установкой для создания тёплого пола. Цена зависит, конечно от площади. Чем меньше площадь, тем меньше и цена. Ориентировочный срок службы составляет 50 лет.
Полы с нагревательными матами	В основании таких полов лежит стеклосетка, поверх которой установлена специальная нагревательная секция. Такие полы пользуются наибольшим спросом, нежели кабельные полы, потому что стеклосетку с нагревательными секциями можно установить как под цементным слоем, так и над ним. Служат подольше кабельных полов, более 50 лет.
Инфракрасные полы	По другому их ещё называют плёночными полами. Состоит из тоненькой теплопроводной плёнки, в которую впаяна сама нагревательная система, именно благодаря этому, её почти невозможно почувствовать под напольными покрытиями. Срок службы маленьких, в отличие от других полов, около 15 — 20 лет.

Система RAUTITAN

RAUTITAN — это название всей трубопроводной системы Rehau из сшитого полиэтилена и соединений на надвижной гильзе.

Основные преимущества системы RAUTITAN:

• Соединение на надвижной гильзе (аксиальная запрессовка), что удобно при монтаже, долговечно, может быть сразу же нагружено давлением и температурой.
• Из-за отсутствия уплотнительных колец вероятность ошибки монтажника сведена к минимуму.
• Отсутствуют заужения при переходе труба — фитинг (в случае аксиальной запрессовки).
• Унифицированные фитинги для всех труб.
• Диаметры труб от 16 до 63 мм.
• Допускается монтаж трубы непосредственно к отопительным приборам.
• Отсутствие воздействия коррозии.

Все трубы системы RAUTITAN сшиты химически пероксидным методом имеют индекс PEX-a и обладают самым высоким процентом сшивки:

• среди всех PEX труб они обладают самой большой гибкостью;
• заломы можно выправить строительным феном и полностью сохранить эксплуатационные характеристики;
• хорошая «молекулярная память».

Параметры труб для теплого пола – какие лучше использовать

Желательно перед началом монтажа системы обогрева выполнить теплотехнический расчет, но обычно эти сложные вычисления производят для конструкций, располагающихся в помещениях большой площади. Во всех других случаях бывает достаточно практических рекомендаций, наработанных за годы монтажа.

Сначала нужно определиться с диаметром труб. Вне зависимости от материала их изготовления обычно это 16 и20 миллиметров. Трубы можно использовать разные, при этом гидравлическое сопротивление в системах изменяется незначительно. А так как насосное оборудование приобретается с запасом мощности, то данная разница не будет критичной.

Далее необходимо определить шаг укладки труб, который обычно равен от 10 до 35 миллиметров. При этом следует учитывать, что чем ближе они расположены друг к другу, тем сильнее будет нагреваться напольное покрытие. По этой причине около наружных, более холодных стен или при необходимости поддержания более высоких температур в комнате, можно делать шаг укладки меньше.

То, насколько небольшим будет этот показатель, зависит от гибкости выбранной трубной продукции – часто минимальный изгиб ограничивается сечением изделий. Например, у труб из металлопластика данный параметр равен 8 диаметрам. В данном случае, если использовать металлопластиковые изделия диаметром 16 миллиметров, то ближе, чем на 128 миллиметров(16х8), их не расположишь.

Когда эти параметры рассчитаны и выбрана схема расположения элементов водяного контура, которая может быть в форме «улитки» или «змейки», нужно определиться с длиной трубопровода для теплоносителя.

В этом случае поступают следующим образом:

1. На миллиметровой бумаге или на листочке в клетку чертят план (схему) с сохранением пропорций. Потом исключают зоны, где планируется установить мебель. На остальной площади рисуют планировку месторасположения труб. Дальше измеряют длину каждого из контуров и умножают на величину масштаба.
2. Второй способ аналогичен предыдущему, но ничего не наносят на бумагу. Берут шпагат или прочную нить и раскладывают согласно применяемой схеме. Потом измеряют протяженность шпагата.

Оба метода предполагают наличие погрешностей, но они незначительны. Все равно нужно добавить примерно 10% метража труб на возможную коррекцию и потери на поворотах.

При этом нужно помнить, что максимальная протяженность труб для одного контура пола с обогревом различается для разных сечений труб и материалов. Для металлопластиковой трубной продукции диаметром 16 миллиметров она составляет 80 метров, но, по мнению специалистов, оптимальная укладка не должна превышать 60 метров.

Для сшитого полиэтилена диаметром 18 миллиметров максимум равен 120 метров, а реально укладывают около 80-100 метров. В этом случае теплоноситель не будет сильно охлаждаться при более равномерном подогреве.

Когда обустраивается водяной теплый пол – какие трубы лучше каждый хозяин решает самостоятельно, но лидерами на рынке являются:

• металлопластиковые изделия европейского производства;
• полиэтиленовая продукция PEX-a и PERT.

«Flex»

Отличие этой серии заключается в отсутствии прокладки в виде металлического, чаще алюминиевого слоя, и, как следствие, в повышении гибкости, а также в способе соединения, которое осуществляется с помощью надвижной гильзы без специальных уплотняющих деталей и звеньев.

Производят трубы «Rehau Flex» из бесшовного полиэтилена с разбегом размера 16-63 мм в диаметре. Максимум рабочей температуры доходит до 90 градусов. Такие трубы комплектуются специальным автоматическим датчиком, контролирующим отдачу тепла в помещение. «Rehau Flex» используется как для отопления, так и для водоснабжения и поставляется бухтами по 100 и 50 м и отрезками 6 м, имеет класс воспламеняемости В2 (нормальная воспламеняемость).

Заключение

Приведенный выше материал для многих домашних мастеров может показаться сложным — нужны специальные знания. Отбросим все умные и специальные слова и термины и дадим совет, какую трубу выбрать для «теплого пола» понятным, даже далеким от строительства людям, языком.

1. Металлопластиковые трубы недорогие, просто подключаются к коллектору, имеют приемлемую долговечность, хорошо отдают тепло, мало расширяются при нагреве. Вывод: неплохой вариант для покупки.
2. Сшитый полиэтилен круче металлопластика почти по всем показателям. Исключение — более низкая передача тепла от воды в стяжку и большее расширение при нагревании, что, кстати, компенсируется повышенной пластичностью. Вывод: прекрасный вариант для устройства контура.
3. Термостойкий полиэтилен завлекает приятной для глаза ценой. Но от покупки лучше отказаться при котле, работающем на твердом топливе. Даже небольшое повышение температуры увеличивает поступление кислорода внутрь трубы, снижая срок ее эксплуатации. При установке газового котла с автоматической горелкой можно рассматривать как один из вариантов укладки контура.
4. Медь хороша по всем параметрам. Но не у каждого хозяина частного дома или квартиры найдутся средства для ее покупки. Слишком уж кудрявая цена.
5. Гофрированная стальная труба на слуху — ведется бешеная реклама на каждом углу. При трезвом анализе нет ни одного фактора, который склонил бы к использованию таких труб для водяного отопления пола.
6. Полипропилен можно использовать только чешского производства с маркировкой (PP-RCТ). Но есть одно но. Материал по форме и цвету ничем не отличается от обычного полипропилена. Поэтому высокая вероятность купить «кота в мешке». Вывод: лучше отказаться.

Преимущества и недостатки сшитого полиэтилена

Трубы из сшитого полиэтилена для теплого пола обладают целым рядом достоинств:

1. Эластичность. Это позволяет применять при укладке наиболее оптимальный уровень изгиба, без риска последующих растрескиваний и изломов. Особенно качественной в этом отношении считается продукция компании Rehau.
2. Экологичность. В составе сшитого полиэтилена отсутствуют вредные компоненты, которые бы выделялись во время нагревания. Это дает гарантию безопасности в укладке теплых полов внутри жилых помещений.
3. Высокая температура горения. Материал начинает плавиться лишь после достижения температуры +400 градусов. В результате распада вещества образуется вода и углекислый газ, которые полностью нетоксичны.
4. Отличные эксплуатационные характеристики. Обустроенной из сшитого полиэтилена системе не страшно гниение, коррозия и химические воздействия. Все это является залогом длительной и безупречной работы водяного теплого пола.
5. Морозостойкость. В случае значительного понижения температуры полиэтиленовые изделия не деформируются.
6. Звукопоглощающие способности. Благодаря этому не возникает шум от циркулирующего внутри контура теплоносителя.

Что касается слабых сторон полиэтилена, то обычно указывают на необходимость грамотных монтажных работ. К примеру, поворотные участки рекомендуется надежно зафиксировать, т.к. этот материал не очень хорошо держит приданную ему выгнутую конфигурацию. Кроме того, замечена не очень хорошая устойчивость полиэтиленовых изделий к прямым солнечным лучам

Проводить укладку контура необходимо максимально осторожно, избегая всяческих повреждений защитного слоя
