Какие на данный момент действуют правила для устройства и безопасной эксплуатации трубопроводов пара и горячей воды

Вероятные причины аварий

В большинстве случаев причиной аварийной ситуации является наличие дефектов в элементах трубопровода. Потому много сил требуется направлять на осуществление контроля над общим качеством труб, а также над уровнем их износа.

Существует еще несколько причин, по которым может выйти из строя система трубопровода

Их нужно принимать во внимание, чтобы избежать серьезных материальных трат и человеческих жертв. Вот самые распространенные причины:

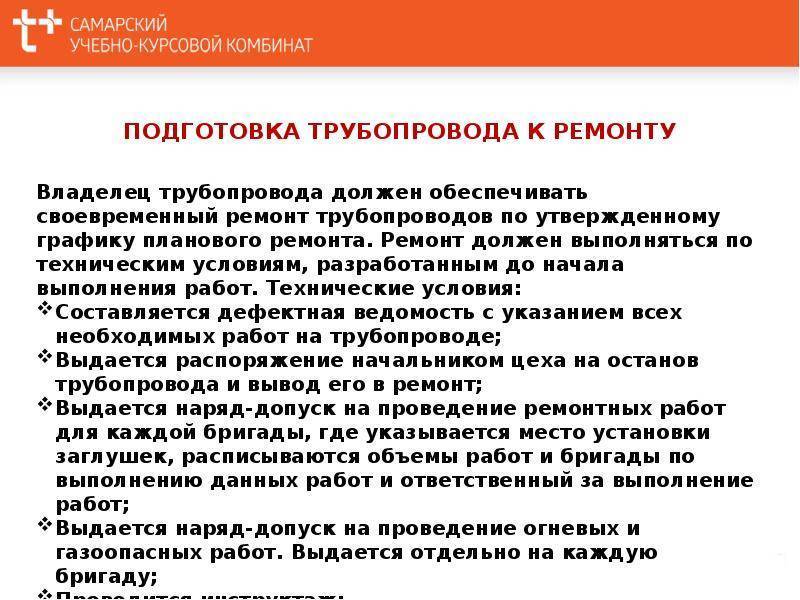

• Проведение некачественных ремонтных работ.
• Допущенная персоналом ошибка.
• Серьезное повреждение элементов трубопровода.
• Протечка установленных сальников.

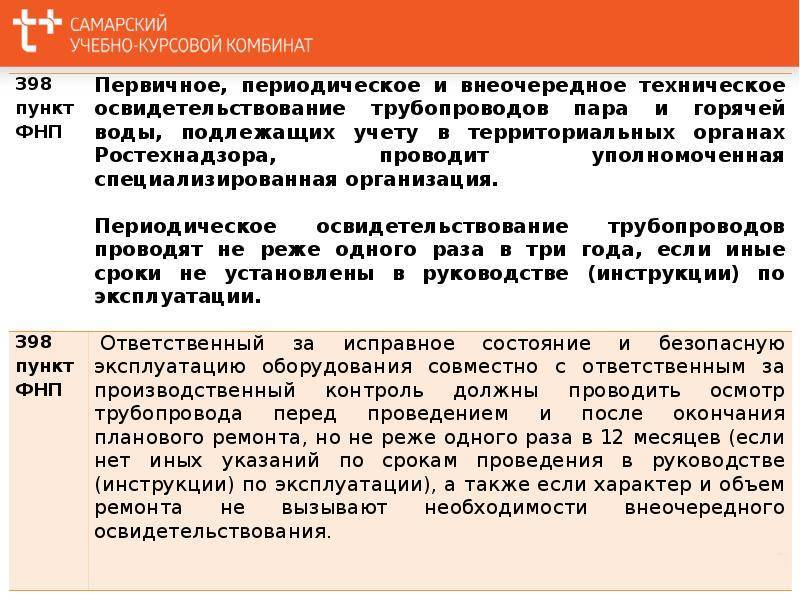

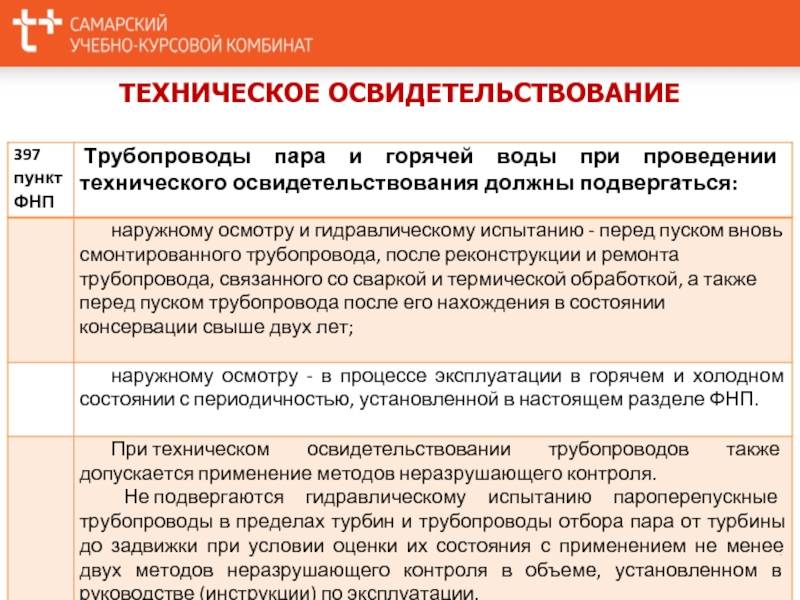

• Неграмотное освидетельствование.
• Воздействие сильных гидравлических ударов и вибрация.
• Выход из строя измерительных и контрольных устройств.

Нефтепроводы

Виды трубопроводов предназначенных для транспортировки нефтепродуктов и непосредственно самой нефти.

В зависимости от перемещаемого вещества, трубопроводы делятся на различные классы и получают своё название в зависимости от перемещаемого нефтепродукта:

• Мазутные;
• Керосиновым;
• Бензиновым;
• И т. п.;

Нефтепровод, обеспечивающий транспортировку между различными агрегатами и нефтяными скважинами, называется «Промысловый».

Магистральный нефтепровод

Вид нефтепроводов применяемых для транспортировки нефти и нефтепродуктов на значительные расстояния.

Трубопроводы данного вида классифицируется в зависимости от номинального диаметра (DN) трубопроводов:

I — от DN1000 до DN1200.; II — то же, свыше DN500 до DN1000.; III — то же, свыше DN300 до DN500.; IV — DN300 и менее;

Присваивать категорию магистральному нефтепроводу следует согласно таблице 3 (СНиП 2.05.06-85):

Законодательная база Российской Федерации

не действует Редакция от 01.01.1970

Подробная информация

Наименование документ	«ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ. ПБ 03-75-94» (утв. Постановлением Госгортехнадзора РФ от 18.07.94 N 45) (ред. от 13.01.97)
Вид документа	постановление, нормы, правила
Принявший орган	госгортехнадзор рф
Номер документа	ПБ 03-75-94
Дата принятия	01.01.1970
Дата редакции	01.01.1970
Дата регистрации в Минюсте	01.01.1970
Статус	не действует
Публикация
Навигатор	Примечания

«ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ. ПБ 03-75-94» (утв. Постановлением Госгортехнадзора РФ от 18.07.94 N 45) (ред. от 13.01.97)

6.2. Обслуживание

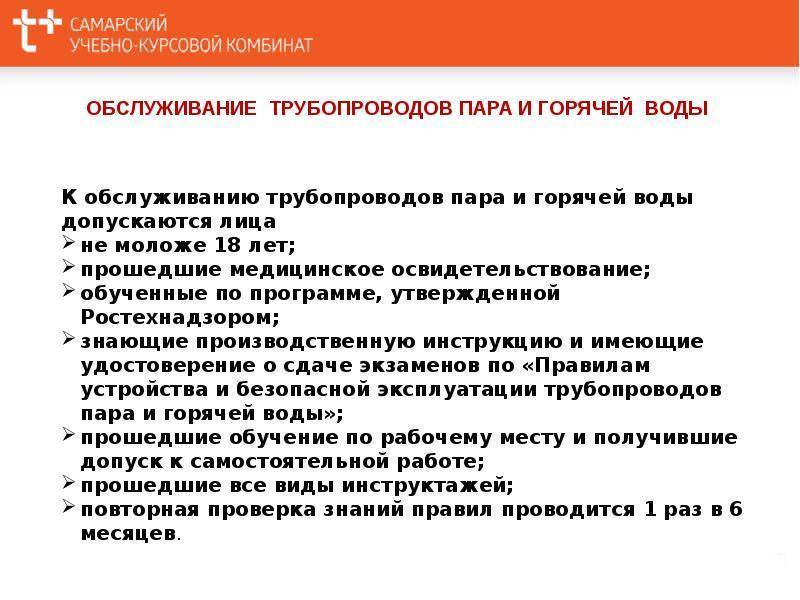

6.2.1. К обслуживанию трубопроводов могут быть допущены лица не моложе 18 лет, обученные по программе, согласованной с Госгортехнадзором России, имеющие удостоверение на право обслуживания трубопроводов и знающие производственную инструкцию.

Знания обслуживающего персонала должны проверяться квалификационной комиссией предприятия. Участие представителя органа госгортехнадзора в работе квалификационной комиссии по аттестации обслуживающего персонала необязательно.

6.2.2. Проверка знаний персонала, обслуживающего трубопроводы, должна проводиться не реже одного раза в 12 месяцев, а также при переходе с одного предприятия на другое.

6.2.3. Результаты экзаменов и периодической проверки знаний обслуживающего персонала должны оформляться протоколом за подписью председателя комиссии и ее членов и заноситься в специальный журнал.

Лицам, выдержавшим экзамены, выдаются удостоверения за подписью председателя комиссии.

6.2.4. Для предотвращения аварий паропроводов, работающих при температуре, вызывающей ползучесть металла, владелец трубопровода обязан установить систематическое наблюдение за ростом остаточных деформаций. Это требование относится к паропроводам из углеродистой и молибденовой стали, работающим при температуре пара 450 °C и выше, из хромомолибденовых и хромомолибденованадиевых сталей при температуре пара 500 °C и выше и из высоколегированных теплоустойчивых сталей при температуре пара 550 °C и выше.

Наблюдения, контрольные замеры и вырезки должны производиться на основании инструкции, согласованной с Госгортехнадзором России.

6.2.5. Проверка исправности действия манометров и предохранительных клапанов должна производиться в следующие сроки:

а) для трубопроводов с рабочим давлением до 1,4 МПа (14 кгс/кв. см) включительно — не реже одного раза в смену;

б) для трубопроводов с рабочим давлением свыше 1,4 МПа (14 кгс/кв. см) до 4,0 МПа (40 кгс/кв. см) включительно — не реже одного раза в сутки <*>;

в) для трубопроводов с рабочим давлением свыше 4,0 МПа (40 кгс/кв. см) — в сроки, установленные инструкцией Минтопэнерго России.

<*> Для трубопроводов тепловых электростанций сроки проверки устанавливаются инструкцией Минтопэнерго России.

О результатах проверки делается запись в сменном журнале.

6.2.6. Проверка исправности манометра обслуживающим персоналом в процессе эксплуатации трубопровода производится с помощью трехходового крана или заменяющих его запорных вентилей путем «установки стрелки манометра на нуль».

Не реже одного раза в 12 месяцев манометры должны быть поверены в порядке, предусмотренном Госстандартом России, на каждом из них должно быть установлено клеймо или пломба.

Кроме указанной поверки, владелец обязан не реже одного раза в шесть месяцев производить дополнительную проверку рабочих манометров контрольным с записью результатов в журнал контрольных проверок манометров.

При отсутствии контрольного манометра допускается дополнительную проверку производить проверенным рабочим манометром, имеющим с проверяемым манометром одинаковую шкалу и класс точности.

6.2.7. Манометры не допускаются к применению в следующих случаях:

а) на манометре отсутствует пломба или клеймо с отметкой о проведении поверки;

б) истек срок поверки манометра;

в) стрелка манометра при его отключении не возвращается к нулевой отметке шкалы на величину, превышающую половину допускаемой погрешности для данного манометра;

г) разбито стекло или имеются другие повреждения манометра, которые могут отразиться на правильности его показаний.

6.2.8. Исправность предохранительных клапанов проверяется принудительным кратковременным их «подрывом».

Категории трубопроводов пара и горячей воды, виды теплосетей

Трубопроводы, предназначенные для горячей среды, имеют 4 классификации. Технические параметры, согласно которым производится расчет той или иной коммуникации:

• Горячие водопроводы (обратные и продающие) – обладают самым высоким показателем допустимой температуры или давления, учитывается рельеф местности и тип насосной станции.
• Для системы, транспортирующей пар от котлов рабочими параметрами, делается расчет температуры и давления среды на выходе.
• Для системы водоснабжения, переносящей питательную воду после диэраторов увеличенного давления, учитывается номинальное давление, исходя из технических параметров.
• Для паровых коммуникаций, работающих от турбин, важен показатель давления на холостом ходу температуры и противодавления.
• Для системы трубопровода, транспортирующей пар от редукционно-охладительных и редукционных установок, учитывается показатель температуры и давления среды.

Существуют также исключения, когда допускается несоблюдение правил, но они требуют четкого объяснения для отступления от законов.

Классификация теплосетей

Разделение теплосетей осуществляется по следующим факторам:

• проектирование, наличие схемы;
• теплоисточник;
• типу прокладки;
• рабочая среда.

В зависимости от теплоисточника:

• децентрализованные (автономные котельные);
• централизованные (работают от атомной или тепловой станции).

Конструкции, которые транспортируют горячую среду, имеют одну индивидуальную особенность – четкое количество труб во всей системе трубопроводов. Это обусловлено тем, что помимо перемещения рабочей среды, конструкция должна иметь отвод.

Трубопровод для пара имеет сложную систему работы и, соответственно, конструкцию. Обусловлено это тем, что рабочая среда достигает температуры, которая превышает допустимую температуру воды. В результате сильного нагрева, если спроектирована конструкция неправильно, возможна деформация труб

Также берут во внимание образование на стенках труб и деталей конденсата

По принципу прокладки теплосети бывают:

• подземные (скрытые);
• надземные (открытые).

Организация безопасности

Оптимальный уровень безопасности нельзя провести без максимально подробного анализа ранее отмеченных замечаний или аварийных ситуаций. Порядок проведения подобной организации регулируется Ростехнадзором.

Существует несколько основных правил, которые требуется применять в процессе организации максимально безопасного использования трубопровода с горячей водой. Вот самые основные из них:

Требуется уделять пристальное внимание качеству разработанного проекта и соответствие объектов основным нормативам по безопасности.
Работа, связанная с составлением проекта, проводится только специализированными фирмами, которые имеют необходимые разрешения на осуществление данных рабочих процессов.
Необходимо постоянно проводить расчеты системы на прочность – устанавливать оптимальный уровень давления, постоянно проверять общее температурное расширение, параметры веса и иные показатели, оказывающие влияние на качество производимой работы труб и на безопасность эксплуатации трубопровода.
Проект разрабатывается так, чтобы объект при необходимости подвергнут был всем видам контроля.

Если при составлении проекта возникает нужда в определенных изменениях, все манипуляции согласовываются с организацией, которая занималась составлением проекта. Изменения будут проведены только в случае соответствия требований определенным техническим обоснованиям.

Правила устройства и безопасной эксплуатации труб пара и горячей воды

Проектировка и монтаж системы проводится в соответствии со строительными нормами и правилами. Производя расчеты, учитывают следующие параметры:

• масса трубопровода;
• допустимый температурный режим;
• величина рабочего и допустимого давления;
• расширение металлов под действием высоких температур.

На основании полученных данных специалисты вычисляют эксплуатационный срок трубопровода и фиксируют его в паспорте. Трубопровод нужно проектировать таким образом, чтобы проводить контроль и регулярные профосмотры было незатруднительно. Элементы трубопроводов приваривают сваркой.

Фланцевые и резьбовые соединения применяются в том случае, если детали оснащены фланцами. Еще стоит учесть, что детали трубопровода предварительно обрабатывают средством, предотвращающим коррозийные процессы. Все участки, на которых температура выше 55 градусов, должны быть теплоизолированы.

Скрытая установка

При прокладывании трубопровода в полупроходной траншее нужно учитывать, что высота ее должна быть не менее 1,5 метров, а минимально допустимый интервал между изолированными трубами ориентировочно 60 см.

Участки, на которых монтируется запорная арматура, размещают в утолщенных местах тоннеля, чтобы регулярно проводить осмотр и устранять поломки.

Наземный способ прокладки коммуникаций

Если осуществляется открытый монтаж трубопровода, по которому будет перемещаться жидкость и пар высоких температур, нужно строго соблюдать правила, прописанные в СНиП. Наземный монтаж в отличие от скрытой установки допускает совместную прокладку разных видов коммуникационных сетей.

Чаще всего наземный трубопровод проводят на территории промышленных предприятий. Задействуют лишь в тех случаях, когда отсутствует возможность провести коммуникации скрытым образом.

Монтаж наземным способом проводят следующих случаях:

• территориально участок расположен в вечной мерзлоте;
• высокий уровень застоя подземных вод;
• сейсмическая активность.

Особенности трубопроводов для теплосетей

Транспортируемая по таким трубопроводам среда, как правило, имеет температуру выше 115 °C. Показатель избыточного давления в системе может доходить до 1,6 МПа. Трубы для таких сетей выполняются из разных материалов, но лидирующие позиции занимает использование стали. Стальные трубы обладают высокими показателями прочности и надёжны в использовании. Для того, чтобы улучшить их технические характеристики, в большинстве случаев стальные изделия проходят термическую обработку. Такая процедура снижает последствия гидроудара в системе. В документации обязательно должен быть пункт, повествующий о том, какой режим термической обработки использовался при создании труб.

В некоторых случаях термическая обработка не проводится. Это происходит по таким причинам:

• в случае, если необходимые технические характеристики уже достигнуты в процессе изготовления труб;
• если труба уже прошла термическую обработку при изготовлении с помощью горячего формообразования.

Очень важно добиться нужных технических характеристик, чтобы исключить возможность возникновения гидроудара. Эта аварийная ситуация приводит к разгерметизации системы, в результате чего происходит утечка транспортируемой среды (воды, пара). Помимо стальных сплавов, для производства водяных и паровых трубопроводов используют следующие материалы:

Помимо стальных сплавов, для производства водяных и паровых трубопроводов используют следующие материалы:

• чугун;
• цветные сплавы.

В сетях, работающих под высокими температурами, чаще всего используются стальные трубы

Правила Государственного технического надзора не принято распространять на коммуникации, которые относятся к I категории с показателем наружного диаметра меньшим, чем 51 мм и конструкции II, III, IV категории с показателями наружного диаметра менее 76 мм. Кроме этого, под эти правила не подпадают трубопроводы, расположенные до задвижки парового котла и временные магистрали, прокладываемые на короткий срок (до 1 года).

Требования к маркировке

На любом проекте с трубопроводами организуются специальные маркировки. В зависимости от общих параметров присутствующей в нем среды, на элементы наносится соответствующего цвета маркировка:

1. Вода – зеленый.
2. Пар – красный.
3. Воздух – синий.
4. Газы – желтый.
5. Кислоты – оранжевый.
6. Щелочи – фиолетовый.
7. Жидкости – коричневый.
8. Прочие вещества – серый.

Цветовые решения маркировки и буквы должны обязательно соответствовать требованиям ГОСТа 14202. Что касается наносимой информации, то на трубопроводе обозначается номер проведенной магистрали и специальная стрелка, указывающая, куда направляется перемещающаяся по трубам жидкость или пар.

Если движение осуществляется в разные стороны, проставляется две стрелки. На всех ответвлениях прописывается номер магистрали, агрегата и еще одна стрелка. Рядом с агрегатами на всех присутствующих ответвлениях ставится номер участка трубопровода и стрелка.

Виды трубопроводов по схеме проектирования

По схемам проектирования все теплосети, в состав которых входят водные и паровые трубопроводы, можно дифференцировать на:

• магистральные;
• распределительные;
• ответвления.

Магистральные трубопроводы не имеют ответвлений, они являются транзитными

Магистральные трубопроводы являются транзитными и не обладают ответвлениями. Перенос среды по таким коммуникациям осуществляется от источника до распределительных систем. Показатель температуры в таких конструкциях колеблется от 90 до 150 °C, а сечение труб бывает от 525 до 1020 мм.

Распределительные системы транспортируют тепло от магистральных коммуникаций до конечного потребителя (в дома и квартиры). Показатели диаметра таких трубопроводов доходят до 525 мм, а температура колеблется от 85 до 110 °C.

Ответвления — это сегмент теплосети, который стыкует тепловой пункт с магистральным трубопроводом или жилую постройку с распределительной системой.

Надземный (открытый) монтаж трубопроводов

В случае, если необходимо провести открытую прокладку коммуникации, транспортирующей горячую воду или пар, необходимо учитывать некоторые строительные нормы и правила. В отличие от скрытого монтажа, открытая установка коммуникации допускает совместное расположение трубопроводов любых категорий.

Такой вариант прокладки, как правило, ограничен планом застройки города и выполняется гораздо реже. Открытая проводка трубопроводных коммуникаций часто используется на территории промышленных предприятий различной направленности.

Такой способ имеет свои преимущества, например, его можно использовать в тех случаях, когда подземный вариант исключается из-за различных факторов. Условия, когда прокладка открытого трубопровода обязательна, таковы:

• высокий показатель застоя грунтовых вод;
• сейсмоактивные районы;
• область вечной мерзлоты.

Очень важным моментом, считается оснащение трубопроводной коммуникации открытого типа необходимой теплоизоляцией. Изоляция, которая расположена на открытой магистрали не испытывает давления почвы, а также не подвергается воздействию влаги и активных химических соединений, что влияет на её эксплуатационный срок и рабочие характеристики.

Помимо этого, стоимость надземной прокладки существенно ниже, чем подземной. В некоторых случаях экономия средств достигает 40%.

Наземные магистрали требуют утепления, для этого используют различные материалы и изоляцию

Журналы и бланки

БухгалтерияОхрана труда и техника безопасностиМЧСКадровая работа: Журналы, бланки, формыЖурналы, бланки, формы документов для органов прокуратуры и суда, минюста, пенитенциарной системыЖурналы, бланки, формы документов МВД РФ, РосгвардииКонструкторская, научно-техническая документацияЛесное хозяйствоПромышленностьГостиницы, общежития, хостелыСвязьЖурналы и бланки по экологииЖурналы и бланки, используемые в торговле, бытовом обслуживанииЖурналы по санитарии, проверкам СЭСЛифтыКомплекты документов и журналовНефтебазыБассейныГазовое хозяйство, газораспределительные системы, ГАЗПРОМЖКХЭксплуатация зданий и сооруженийЖурналы и бланки для нотариусов, юристов, адвокатовЖурналы и бланки для организаций пищевого производства, общепита и пищевых блоковЖурналы и бланки для организаций, занимающихся охраной объектов и частных лицЖурналы и бланки для ФТС РФ (таможни)Журналы для образовательных учрежденийЖурналы и бланки для армии, вооруженных силБанкиГеодезия, геологияГрузоподъемные механизмыДокументы, относящиеся к нескольким отраслямНефтепромысел, нефтепроводыДелопроизводствоЖурналы для медицинских учрежденийАЗС и АЗГСЭлектроустановкиТепловые энергоустановки, котельныеЭнергетикаШахты, рудники, метрополитены, подземные сооруженияТуризмДрагметаллыУчреждения культуры, библиотеки, музеиПсихологияПроверки и контроль госорганами, контролирующими организациямиРаботы с повышенной опасностьюПожарная безопасностьОбложки для журналов и удостоверенийАптекиТранспортРегулирование алкогольного рынкаАвтодороги, дорожное хозяйствоСамокопирующиеся бланкиСельское хозяйство, ветеринарияСкладСнегоплавильные пунктыСтройка, строительствоМетрологияЖурналы для парикмахерских, салонов красоты, маникюрных, педикюрных кабинетовКладбищаКанатные дороги, фуникулерыАттракционыАрхивы

Виды теплосетей для пара и горячей воды

Конструкции подачи пара и горячей жидкости подразделяются с учетом следующих факторов:

• источника тепловой энергии;
• вида транспортируемой среды;
• способа прокладки;
• проектируемой схемы.

В зависимости от источника тепла различают теплосети:

• централизованные – энергия вырабатывается на тепловых или атомных станциях;
• децентрализованные – тепло поступает от автономно работающих котельных.

Согласно виду перемещаемой среды, трубопроводы бывают:

• водными;
• паровыми.

Системы, по которым передвигается нагретая жидкость, имеют четное число трубопроводов. Они должны не только доставлять нагретый теплоноситель, но и иметь отвод.

Паровые трубопроводы отличает более сложное конструкционное устройство. Объясняется это тем, что температура пара в них превышает данный показатель у воды. Если при обустройстве такой конструкции были допущены ошибки, то в результате сильного нагрева трубы могут быть деформированы. Также на стенках трубопровода образуется конденсат.

Теплосети в зависимости от способа прокладки делают:

• надземными (их еще называют открытыми);
• подземными (скрытыми) – канальными и бесканальными.

Конструкции открытого типа прокладывают, когда требуется обеспечить целостность трубопровода на местности с подвижными грунтами или прокладка выполняется в густонаселенном районе с разветвленной сетью коммуникаций, находящихся под землей.

Согласно ПБ трубопроводы пара и горячей воды обустраивают на основании СНиП. Их монтируют на прочные металлические опоры, способные зафиксировать коммуникации над поверхностью земли.

В зависимости от конструкционных решений все каналы разделяют на:

• монолитные;
• лотковые.

Бесканальный монтаж используют чаще всего по причине экономической целесообразности. В данном случае трубы из полиэтилена, поливинилхлорида и т.д. укладывают в заранее подготовленные траншеи.

Проектирование прокладки трубопроводов

Проектную документацию для обустройства трубопроводов, по которым перемещают пар, газ или горячую воду, должны выполнять исключительно компетентные органы на основании определенных норм, указанных в СНиП.

При проведении расчетов непременно учитывают ряд параметров:

• температурный режим;
• расширение материалов, из которых сделаны коммуникации, под действием высоких температур;
• величина максимального или рабочего давления;
• масса конструкции.

Специалисты на основании предоставленных данных определяют эксплуатационный срок трубопровода и вписывают его в паспорт коммуникации. Конструкцию нужно проектировать так, чтобы было удобно выполнять профосмотры и осуществлять контроль. Стыковку элементов трубопроводов выполняют с применением сварки.

Резьбовые и фланцевые соединения используют в том случае, когда у деталей трубопровода имеются фланцы. Тогда задействуют трубы из чугуна сечением не больше 100 миллиметров, относящиеся к IV категории. Выполнение соединений с применением тройников допустимо, если система принадлежит к III – IV категориям.

Подбор типоразмера паропровода

В пароконденсатных системах рекомендуется поддерживать скорость потока в 25-40 м/с, при которой достигается наибольший эффект сепарирования (осушения) пара. Из этого расчета и подбирается размер сечения паропровода. При этом учитывают, что котел рассчитан на одно номинальное давление, в то время как давление паропотребляющего оборудования часто невелико. Поэтому на некоторых участках трубопровода устанавливаются редукционные клапаны.

При снижении давления в системе объем пара увеличивается, поэтому за регулятором давления после себя паропровод делают большим сечением, чтобы сохранить скорость пара в рекомендуемом диапазоне.

Также при проектировании рекомендуется не использовать эксцентрических сужений трубопровода и предусмотреть уклон паропровода, избегая по возможности обратного потока.

Книги

Нормативные правовые актыОбщественные и гуманитарные наукиРелигия. Оккультизм. ЭзотерикаОхрана труда, обеспечение безопасностиСанПины, СП, МУ, МР, ГНПодарочные книгиПутешествия. Отдых. Хобби. СпортНаука. Техника. МедицинаКосмосРостехнадзорИскусство. Культура. ФилологияДругоеКниги издательства “Комсомольская правда”Книги в электронном видеКомпьютеры и интернетБукинистическая литератураСНиП, СП, СО,СТО, РД, НП, ПБ, МДК, МДС, ВСНГОСТы, ОСТыЭнциклопедии, справочники, словариДомашний кругДетская литератураУчебный годСборники рецептур блюд для предприятий общественного питанияЭкономическая литератураХудожественная литература

Стоимость удостоверений и сроки обучения

АНО ДПО «Комплексный учебный центр переподготовки кадров» проводит профессиональное обучение по следующим программам:

Наименование образовательной программы	Срок обучения, ак.ч.	Стоимость обучения, руб.
Персонал, обслуживающий трубопроводы пара и горячей воды (целевая)	72	6 000

Форма обучения: очная, очно-заочная, дистанционная с применением “Интернет”-технологий.

Категория слушателей: руководители и специалисты строительной и промышленной отрасли, имеющие высшее и/или среднее профессиональное образование (в т.ч. получающие ВПО/СПО)

Что входит в программу обучения

В процессе освоения программы обучения, разработанной с Приказа Министерства труда и социальной защиты РФ от 24 декабря 2015 г. N 1129н Об утверждении профессионального стандарта «Работник по эксплуатации оборудования, работающего под избыточным давлением, котлов и трубопроводов пара», Приказа Ростехнадзора от 25.03.2014 N 116 «Об утверждении Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» для освоения рабочей профессии персонала, обслуживающего трубопроводы пара и горячей воды, изучаются следующие вопросы:

• Основные положения о безопасности труда
• Основные сведения о трубопроводах пара и горячей воды
• Конструкция трубопроводов пара и горячей воды
• Оснащение трубопроводов пара и горячей воды арматурой, контрольно-измерительными приборами, редукционными и предохранительными устройствам
• Оборудование трубопроводов
• Требования безопасности при эксплуатации трубопроводов пара и горячей воды
• Организация обслуживания трубопроводов пара и горячей воды
• Меры безопасности при выполнении работ по ремонту трубопроводов пара и горячей воды
• Причины производственного травматизма и аварийности при эксплуатации трубопроводов пара и горячей воды
• Производственная санитария на предприятиях, эксплуатирующих оборудование, работающее под давлением
• Пожарная опасность и противопожарные мероприятия в цехах и на участках предприятий, эксплуатирующих сосуды, работающие под давлением

Занятия проходят в учебном классе АНО ДПО «Комплексный учебный центр переподготовки кадров, а также через “Интернет”-портал сайта Учебного центра.

По окончании обучения выдается

• Удостоверение рабочего по комплексному обслуживанию и ремонту зданий на каждого сотрудника, прошедшего аттестацию;
• Протокол аттестационной комиссии с перечнем работников, прошедших аттестацию.

После прохождения профессионального обучения (или в специализированном училище, или учебном центре) специалисту, обслуживающему трубопроводы пара и горячей воды необходима ежегодная переаттестация путем прохождения краткосрочных курсов повышения квалификации в объеме не менее 72 часов не чаще 1 раза в год и не реже чем 1 раз в 5 лет.

Арматура и прочие элементы трубопроводов

Согласно нормативной документации все коммуникации, относящиеся к теплосетям, следует оснащать запорной и регулирующей арматурой и необходимыми измерительными устройствами.

При этом их настройка должна соответствовать требуемым параметрам. К примеру, уровень давления в защитном устройстве не может превышать расчетную величину более, чем на 10%. В случае функционирования трубопровода на пониженном давлении нужно настраивать предохранительные приборы в соответствии с условиями эксплуатации объекта.

Важным моментом является оснащение защитных клапанов отводящими элементами, чтобы имелась возможность при срабатывании защиты перенаправлять среду. Отводящие коммуникации необходимо изолировать на случай сильных морозов и оснастить конструкцией для слива конденсата. На корпусах всей арматуры должны присутствовать соответствующие обозначения.

Маркировка содержит:

• товарный знак компании-производителя;
• размер диаметра (Ду) условного прохода;
• нормативную величину давления и температуры перемещаемой среды;
• направление передвижения пара или воды;
• марку стали.

Виды теплосетей

В зависимости от различных факторов все теплосети, к которым относят трубопроводы горячей воды и пара, подразделяются на виды. Рассмотрим основные факторы, по которым осуществляется разделение этих конструкций:

• по теплоисточнику;
• по транспортируемой среде;
• по типу прокладки;
• по проектной схеме.

В зависимости от теплоисточника выделяют:

• централизованные (от тепловой или атомной станции);
• децентрализованные (от автономных котельных).

Сети ГВС и отопления должны иметь парное количество труб

По транспортируемой среде выделяют следующие типы трубопроводов:

• водные;
• паровые.

Конструкции, которые переносят горячую воду, имеют одну отличительную черту — четное количество труб в системе. Это связано с тем, что помимо транспортировки горячей воды, такая система обязательно должна обладать отводом. Кроме этого, трубопроводы, транспортирующие горячую воду, различают по количеству труб (две, четыре и т. д.).

Трубопровод для пара является более сложной системой(с инженерной точки зрения). Это связано с тем, что пар, передвигающийся по ней, нагревается до температуры, которая превышает температуру воды. При неправильном производстве или обустройстве парового трубопровода, трубы могут подвергнуться деформации под воздействием сильного нагрева

Кроме этого, необходимо брать во внимание ещё один фактор — возникновение конденсата на стенках труб. Определение расхода пара по диаметру трубы и давлению проводится с учётом скорости. В случае необходимости этот показатель можно определить по таблице в интернете или высчитать самому

В случае необходимости этот показатель можно определить по таблице в интернете или высчитать самому.

По типу прокладки все теплосети принято дифференцировать на:

• надземные (открытые);
• подземные (скрытые);

Подземные, в свою очередь, подразделяются на:

• канальные;
• бесканальные.

Магистрали прокладываются наземным или подземным способом

Надземные конструкции, как правило, прокладывают в тех случаях, когда необходимо обезопасить трубопровод от сейсмически активных (подвижных) подземных грунтов, а также в случаях, когда скрытая прокладка затруднительна из-за густозастроенного района, который уже обладает широкой сетью подземных коммуникаций. Установка трубопровода должна проходить в соответствии со строительными нормами и правилами (СНиП) на надёжные металлические опоры, которые способны фиксировать коммуникацию над землёй по всей её длине.

Подземные (скрытые) магистрали выполняют с учётом СНиП канальным или бесканальным методом. Канальный метод подразумевает прокладку трубу в бетонный канал. Это мероприятие позволяет защитить коммуникацию от температурных и коррозийных воздействий, а также от передвижения грунтов. Все каналы подразделяют по конструктивным особенностям на:

• лотковые;
• монолитные.

Прокладка бесканальным методом является самой популярной из-за своей экономической целесообразности. В этом случае происходит укладка труб непосредственно в предварительно подготовленную траншею. Как правило, такой вариант подразумевает использование конструкций из материалов, обладающих отличными антикоррозийными показателями: поливинилхлорид (ПВХ), полиэтилен (ПЭ) и т. д.
