Трубы для теплого водяного пола: разбираемся какие трубы лучше использовать

Преимущества и характеристики труб PE-RT

Преимущественные стороны бимодального полиэтилена невольно заставляют обратить внимание на сантехническую модификацию PE-RT:

• устойчивость против коррозии;
• устойчивость к агрессивным химическим веществам;
• прочность, гибкость, легкий вес;
• простота установки, исключение промывки;
• лучшая устойчивость на системные утечки;
• снижение трудовых затрат на монтаже;
• экономия по затратам в целом;
• долгосрочный срок службы;
• экологическая чистота.

Правда, в своё время теряющий теперь популярность сшитый полиэтилен тоже рекламировался исключительным материалом. Однако времена меняются – меняется оценка устаревших строительных материалов. На арену выходит новый бимодальный полиэтилен – но пока что до конца не исследованный на практике.

Технические особенности труб PE-RT

Из технических особенностей вышедшей новой сантехники следует отметить гарантированный срок использования – не менее 100 лет. Трубы производятся в трёх разных расцветках: натуральная пластиковая, синяя, красная.

По размерности проходного сечения делаются трубы диаметром: 6,36; 9,52; 12,7; 19,05; 25,4; 31,75; 38,10; 50,0 мм. Этот вид бимодального полиэтилена изготавливается без применения бисфенола «А».

Таблица зависимости рабочего давления от температуры воды

Номинальное давление, кг/см2	Номинальная температура, ºС
14	23
7	82

Линейное температурное расширение материала не более 25 мм на 30 метров смонтированного трубопровода.

Сшитый полиэтилен

Благодаря современным технологиям, такой, казалось бы, непрочный материал как полиэтилен, удалось сделать пригодным для производства труб. В обычном полиэтилене молекулы углеводорода никак не связаны между собой, а вот в новом материале (PEX, или сшитом полиэтилене) углеводородные молекулы соединены посредством взаимодействия атомов водорода и углерода. Дополнительная обработка под высоким давлением делает материал еще более прочным

Производство сшитой трубы для теплого пола получило распространение лишь недавно, хотя сама технология была разработана примерно 40 лет назад. Новый материал обладает характеристиками, которые не присущи его предшественнику. В частности, сшитый пропилен для теплого пола отличается высокой механической прочностью, то есть не боится царапин и не истирается, устойчив к температурным колебаниям. Главным образом, на свойствах материала сказывается техника и степень его сшивания.

Определяясь, какой сшитый полиэтилен выбрать для теплого пола, стоит обратить внимание на материал со степенью сшивки 65-80 %. Данный показатель будет влиять на прочность и долговечность изделий, но вместе с тем, вырастет и их цена

Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб

Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб.

При малой степени сшивки полиэтилен быстро утратит свои исходные качества, потрескается под влиянием внешних факторов и потребует замены. Однако не менее значимым является способ создания молекулярных связей.

Различают 4 типа сшивки:

• пероксидный;
• силановый;
• азотный;
• радиационный.

Выбирая, из какой трубы делать теплый пол, присмотритесь к ее маркировке. Наиболее качественным является PEX-a, хотя он и самый дорогостоящий. А вот повышенным спросом пользуются трубы с маркировкой PEX-b, сшитые силановым методом. У них относительно невысокая цена наряду с хорошими эксплуатационными свойствами.

У данного материала есть еще и другие достоинства, в частности:

• Возможность полноценно работать при температурах от 0 ℃ до 95 ℃.
• Сшитый полиэтилен начинает плавиться только при температуре в 150 ℃, а горит он при 400 ℃, поэтому с успехом может использоваться в системах теплого пола.
• Трубам из сшитого полиэтилена присуща так называемая «молекулярная память», то есть после повышения температуры материала любые возможные деформации разглаживаются, а сами изделия принимают исходную форму.
• Хорошая устойчивость изделий из сшитого полиэтилена к перепадам давления в системах отопления является еще одним аргументом в их пользу в момент принятия решения, какую трубу взять для теплого пола. В зависимости от характеристик такие трубы могут поддерживать давление в 4-10 атмосфер.
• PEX-трубы отличаются хорошей пластичностью, поэтому даже при многократном изгибе в одном и том же месте они не ломаются.
• Сшитый полиэтилен является биологически и химически устойчивым. Это значит, что на внутренней поверхности труб не размножаются бактерии и грибок, а сам материал не вступает в реакцию с агрессивной средой и не поддается коррозии.
• Химический состав сшитого полиэтилена абсолютно безопасен. Он не выделяет токсинов, а в момент горения распадается на углекислый газ и воду.

Рекомендуемые температуры эксплуатации труб из сшитого полиэтилена составляют 0-95 ℃, но на краткое время диапазон может расширяться до -50 – +150 ℃, причем материал не лопнет и останется прочным. Однако такие повышенные нагрузки приводят к сокращению срока службы материала.

Некоторые пользователи путают термостойкие полиэтиленовые трубы с изделиями из PEX. Это некорректно. Действительно, термостойкий полиэтилен способен функционировать при высоких температурных значениях, однако по всем остальным качествам он сильно отстает от сшитого. Трубы PEX способны сопротивляться агрессивным внешним факторам намного дольше, но и цена на них выше. А их монтаж не нуждается в сложном оборудовании и доступен каждому потребителю.

Итак, если вы сомневаетесь, какие трубы нужны для теплого пола, можете смело остановиться на изделиях из сшитого полиэтилена. Более того, их характеристики позволяют применять такие трубы даже для радиаторного отопления и горячего водоснабжения. Единственное ограничение – минимизировать воздействие на материал прямых солнечных лучей, хотя для теплого пола оно не актуально.

Чтобы не повредить внешний антидиффузный слой на трубах, их транспортировку и монтаж следует выполнять очень осторожно. Нарушение целостности защитного покрытия приведет к снижению долговечности трубы из-за попадания кислорода в структуру материала

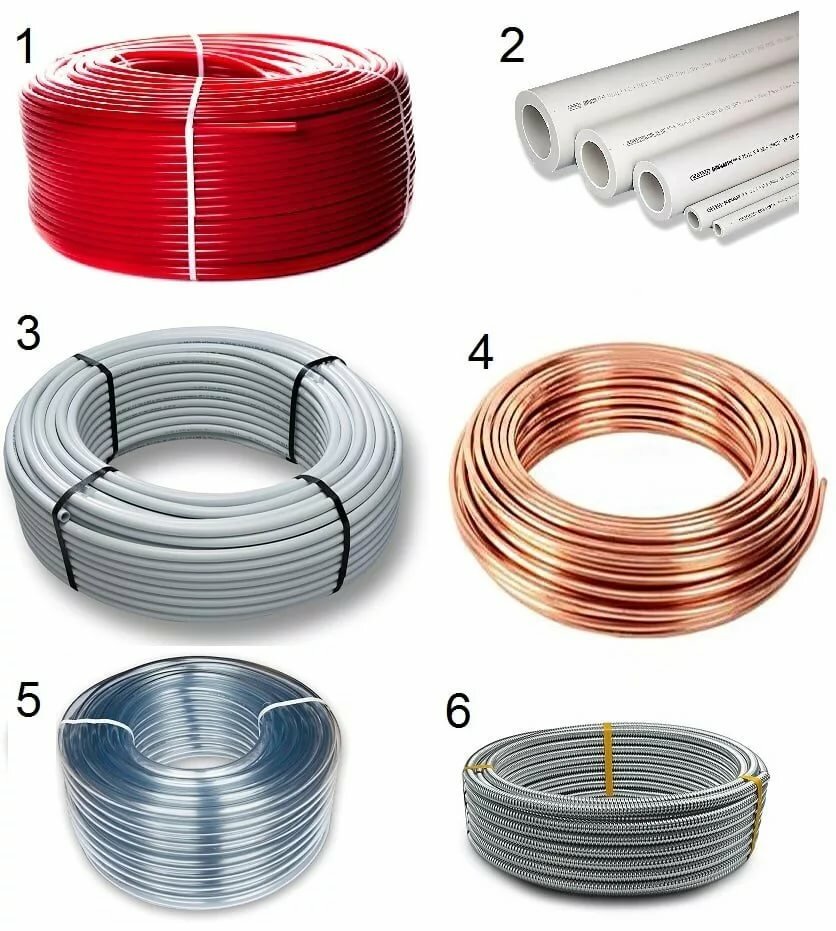

Виды труб для обогрева и их особенности

Трубы из сшитого полиэтилена PEX

Мы решили начать наш обзор именно с этих труб, так как по-многим показателям они превосходят решения из других материалов. Их преимущества:

1. Эксплуатационный срок 50 лет;
2. PEX трубы способны отлично переносить кратковременные пиковые значения температуры;
3. Они устойчивы к ультрафиолетовому излучению, обладают отличной теплопроводностью и цельным строением;
4. Хорошее соотношение цена-качество, стоят они недорого.

Однако у этих моделей есть и недостатки. При выходе таких труб из строя, их приходится полностью менять. Еще трубы для теплого пола PEX обладают большим радиусом сгиба и пропусканием кислорода через стенки.

Трубы из полиэтилена с высокой термостойкостью PE-RT

Это термостойкий вид, который отличается долговечностью, простотой монтажа, прочностью и гладкостью. Такие трубы можно использовать в качестве цельной конструкции при проведении теплого пола.

К недостаткам данных моделей можно отнести то, что они обладают способностью к расширению при нагревании и довольно чувствительны к перепадам температуры и давления.

Полипропиленовые трубы

Полипропилен обладает меньшей плотностью и эластичностью, чем полиэтилен, поэтому трубопровод из них получается с более толстыми стенками. У таких труб вполне доступная стоимость, они просты в монтаже, обладают высокой стойкостью к температурному воздействию. Благодаря высокому уровню прочности, такие трубы могут прослужить около 50 лет.

К отрицательным качествам можно отнести то, что их срок эксплуатации напрямую зависит от длительности воздействия пиковых температур. Они ограничены в длине, поэтому при монтаже появляются швы, в которых проходимость жидкости может быть снижена.

Еще полипропиленовые трубы обладают низким уровнем теплопроводности, быстрым износом при чрезмерном насыщении кислородом или перепаде температур, а также оказываются подвержены разрушению при воздействии на них ультрафиолетового излучения.

Медные трубы

Несмотря на высокую цену, они довольно часто используются для организации теплого пола в частных домах. Медь обладает хорошей устойчивостью к перепадам температур и к ультрафиолетовому излучению. А трубы из нее образуют специальную пленку из оксида, которая препятствует возникновению коррозии.

Среди других преимуществ труб из меди можно также отметить:

1. прочность;
2. простота в обработке и укладке материала;
3. надежность и простота соединения труб между собой;
4. высокий уровень теплопроводности;
5. непроницаемость;
6. гибкость;
7. экологическая безопасность;
8. а также значительная длина, которая позволяет укладывать трубы без швов.

Однако у медных труб также есть и недостатки. Например, они легко разрушаются под действием электрохимической коррозии, обладают низким уровнем устойчивости к кислотным и щелочным средам, если они находятся выше показателей нормы.

Металлопластиковые трубы

Они состоят из 3-х слоёв, средним из которых является алюминиевая фольга толщиною от 0,3 мм до 0,5 мм. Он призвана усилить конструкцию и упростить сгибаемость трубы.

Металлопластиковые трубы стоят недорого, могут прослужить около 50 лет и выдерживать температуру до 90 градусов. Среди других плюсов также можно выделить высокий уровень устойчивости к коррозии, прочность, гладкость, цельное строение и полное отсутствие электропроводимости.

К отрицательным качествам можно отнести то, что такие трубы обладают плохой устойчивостью к перенесению ультрафиолетового излучения и низким уровнем теплопроводности.

Гофрированные трубы из нержавеющей стали

Главное преимущество таких труб заключается в том, что они имеют практически неограниченный срок эксплуатации. Кроме того, они отлично переносят высокие температуры, обладают непроницаемостью к кислороду и устойчивы к ультрафиолетовому излучению.

Гофрированные трубы имеют малый радиус сгиба и высокую теплопроводность. Их длина позволяет проводить цельное отопление. Также к плюсам этих изделий можно отнести низкую стоимость. Однако такие трубы оказываются менее устойчивы к электрохимической коррозии и в случае чрезмерного перегиба могут образовывать заломы.

Требования к трубам для теплого водяного пола

Поскольку монтаж подогреваемого пола является достаточно непростым процессом, к отопительным трубам для него предъявляются особые требования. Прежде всего, нужно отметить, что для таких нужд категорически запрещено использовать обыкновенные трубопроводы для холодного и даже горячего водоснабжения, поскольку они не предназначены для нагрузок сети обогрева.

Как уже было сказано выше, трубы водяного пола обязательно должны быть долговечными, чтобы не получить критические повреждения при резком перепаде давления или температуры, а также выдерживать химические и бактериологические нагрузки.

Подобные коммутации высокого качества смогут прослужить более пятидесяти лет, даже если они изготовлены из полимеров, а их металлические аналоги – гораздо дольше. Эта характеристика очень важна, с учетом того, что для замены труб, проложенных под слоем стяжки, пол необходимо полностью разбивать.

Кроме того, трубопроводы для водяного пола должны обязательно характеризоваться высокой герметичностью, иметь надежную изоляцию и защищать отопительную систему от окисления. Также они должны иметь достаточную эластичность, чтобы сгибаться вручную, и устойчивость на изгиб, чтобы не ломаться и не трескаться в таких местах.

При этом предпочтение всегда стоит отдавать продукции известных мировых производителей, качество которой подтверждено длительными успешными продажами и отсутствием жалоб покупателей. Далее необходимо рассмотреть характеристики каждого вида труб в отдельности.

Геометрические размеры труб для водяного теплого пола

Говоря о диаметре, специалисты советуют использовать трубу диаметром 16 мм, однако нужно понимать, что этот параметр зависит от длины магистрали. Иногда приходится применять и диаметр 13 мм. Трубы толще 16 мм в подобных системах не применяются. В противном случае нужно устанавливать дополнительный насос, что не целесообразно.

Физико-механические свойства

Этим термином обозначают способность изделия изгибаться без перенапряжения. От этого зависит долговечность системы в тех местах, где производятся повороты магистрали. Давление стяжки тоже влияет на наружные стенки – это нельзя не учитывать. Иными словами, физико-механические свойства – это способность материала противостоять воздействию внешних факторов.

Гофра из нержавеющей стали – ею довольно удобно прокладывать магистраль

Материал изготовления труб для устройства теплого пола

Материалом для теплого водяного пола могут послужить медь, нержавеющая сталь (в виде гофрированного шланга), полипропилен, сшитый полиэтилен или металлопластик. Теплопроводные качества меди и ее возможность к деформированию ставят этот материал на первое место по качеству. Контур из медных труб обеспечит нужную теплоотдачу, распределение будет равномерным. Несмотря на сложный монтаж, остальные характеристики приближены к идеальным. Современные изделия покрываются полимерами, защищающими изделие от агрессивной среды цемента. Отпугивает покупателя лишь дороговизна.

Медь будет идеальным вариантом для устройства водяного теплого пола

Металлические трубы

Металлические трубы выпускаются:

• из меди;
• из нержавейки.

Медные трубы

Труба, изготовленная из меди, используется в отопительных системах достаточно часто, так как соответствует всем требованиям, предъявляемым к составляющим системы.

Медная труба, используемая для систем отопления

Медная труба имеет такие положительные качества, как:

• высокая степень теплоотдачи. Медь относится к отличным теплопроводникам, что способствует применению трубы в отопительной системе;
• отличная стойкость к образованию коррозийного налета;
• пластичность, способствующая укладке в любом варианте контура;
• высокая прочность к механическим воздействиям.

В последнее время производители медных труб выпускают продукцию в пластиковой оплетке, что придает изделиям дополнительную степень защищенности от воздействия внешних негативных факторов.

Медная труба с дополнительной полимерной защитой

Наиболее важным недостатком медных труб является необходимость при монтаже использования специализированного оборудования и определенных навыков.

Медные трубы также отличаются высокой стоимостью, что в значительной степени снижает привлекательность изделий в глазах потребителей.

Трубы из нержавейки

Нержавеющая труба выпускается в форме гофры, придающей достаточно мягкому материалу дополнительную прочность.

Труба-гофра, изготовленная из нержавеющей стали

Труба для теплого пола из нержавейки отличается:

• полным отсутствием коррозии;
• гибкостью, что обуславливает простоту монтажа конструкции в любых вариациях и при любых условиях;
• возможностью соединения с различными фитингами. При этом достигается высокая прочность и герметичность полученного стыка;
• инертностью по отношению в высокой температуре, химическому и механическому воздействию.

Единственным недостатком является стоимость изделий, которая немного ниже, чем у труб из меди.

Гофрированные трубы, также как и медные, могут быть изготовлены с применением оплетки.

Гофротруба, защищенная слоем полиэтилена

Необходимая толщина стяжки под водяной теплый пол

Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы

При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.

Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:

• вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
• требования к температурному режиму в обогреваемом помещении;
• высота потолков;
• наличие уклона у основания пола;
• толщина укладываемых труб;
• вид применяемых растворов;
• конфигурация помещения;
• роль стяжки.

Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:

• минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
• оптимальную (среднюю) — толщина 5-7 см;
• максимальную — до 17 см.

Рассмотрим более подробно, когда какая стяжка заливается.

Минимальная

В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:

• 20 мм для смесей с самовыравнивающимся слоем;
• 30 мм с армирующей сеткой под трубами;
• 40 мм для бетонных растворов без армирующих элементов.

Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.

Минимальная толщина стяжки.

При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.

Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.

Максимальная

О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:

• сильно завалено основание пола;
• стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).

В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.

Оптимальная

Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.

Оптимальная толщина стяжки.

Классификация труб для теплого пола по материалу

Прежде чем решить, какую трубу использовать для водяного теплого пола, стоит ознакомиться с существующими вариантами. Характеристики материала, используемого для изготовления элементов системы, способны оказать существенное влияние на ее срок службы и длительности эксплуатации. Предлагаем ознакомиться с наиболее популярными вариантами и их отличительными особенностями.

Полипропиленовые трубы

Полипропилен востребован при создании водяной системы. Отличается хорошей теплопроводностью, долговечностью, доступностью. К недостаткам следует отнести низкую пластичность материала. Его невозможно свернуть спиралью, а потому при устройстве теплого пола приходится дополнительно использовать специальные тройники и уголки, которые соединяются между собой при помощи специального паяльника. При правильном выполнении монтажных работ удается сформировать надежную систему нужного типоразмера.

Для пропилена потребуются фитинги

Нержавеющая сталь

Гофрированные изделия демонстрируют оптимальное сочетание пластичности и прочности. Они обладают большим сроком службы, продолжительность которого ограниченно исключительно сроком эксплуатации уплотнительных резинок, составляющим всего 20÷30 лет. Дополнительная оплетка позволят повысить механическую прочность изделия.

Нержавеющая сталь прослужит долго

Сшитый полиэтилен

В процессе производства полиэтилен подвергается специальной обработке под высоким давлением с пероксидами, помещают под жесткие рентгеновские лучи или обрабатывают силаном. В результате получаются PEX-трубы, обладающие высокой прочностью и устойчивостью к воздействию повышенной температуры.Этому способствует образование трехмерных молекулярных углеродных связей.

При выборе подходящего варианта, стоит обратить внимание на трубы для теплого водяного пола REHAU, цена которых зависит от типоразмера изделия. Такой контур достаточно популярен, так как:

• отличается малым весом, что облегчает процесс монтажа и транспортировки;
• гасит незначительные колебания давления  в системе;
• способен восстановить форму после снятия напряжения;
• не коррозирует;
• прочен;
• морозостоек;
• доступен.

К недостаткам следует отнести невысокую стойкость к воздействию ультрафиолета, а также повышенные требования к выполнению монтажных работ. В процессе монтажа недопустимо повреждение внешней антидиффузной оболочки.

Сшитый пропилен должен иметь достаточные характеристики

Медные трубы

Среди материалов для теплого водяного пола медь занимает особое положение. Такие трубы, демонстрируя высокие уровень теплопроводности, отличаются длительным периодом эксплуатации (превышающим полвека). Они имеют биологическую и коррозионную стойкость, однако предъявляют повышенные требования к жесткости и кислотности используемого теплоносителя. Не боятся внешнего механического и температурного воздействия. При значительном разогреве теплоносителя медные трубопроводы не оплавляются и не растрескиваются.

Медные изделия легко принимают нужную форму. С их помощью можно сформировать систему любой протяженности и конфигурации. При монтаже следует использовать специальное оборудование. Медные элементы недопустимо соединять со стальными.

Медные трубы – надежная система на длительное время

Металлопластиковые трубы для теплого пола

Изделия из металлопластика – самый популярный вариант, позволяющий сформировать высокоэффективную систему отопления, отличающуюся высоким КПД. Алюминиевая прослойка, входящая в состав материала, обеспечивает достаточную теплопроводность. Благодаря многослойной структуре металлопластиковых труб для теплого пола предотвращается образование отложений на внутренней поверхности.

Для устройства теплого водяного пола следует использовать цельное изделие. К формируемым соединениям следует предусмотреть допуск в процессе эксплуатации. Заливка стыка бетоном не допустима из-за большой вероятности появления течи в будущем.

Металлопластик – самое популярное решение

Некоторые особенности легких теплых полов

Для опорного слоя легкого теплого пола применяются листы полистирольных плит либо полоски ДСП (или дерева). На основание укладывают теплораспледелительные пластины из металла, которые имеют пазы для прокладки греющих труб. Несущий завершающий слой выполняется из гипсоволокнистых листов (ГВЛ).

Для укладки «легкого» пола нет необходимости применять цементную стяжку: трубы укрываются готовыми плитами из искусственных материалов

Достоинствами системы являются:

• тонкость: от 3,5 до 6,0 см;
• легкость: до 30 тыс. г/м2;
• скорость: нет необходимости ждать затвердевания стяжки;
• отсутствие трудозатрат по заливке бетоном;
• возможность установки во временных помещениях;
• простота сборки/разборки.

Подобные системы находят применение при:

• реконструкциях (когда необходимо новое покрытие настелить на старое);
• ограниченной высоте помещений;
• критических сроках монтажных работ;
• труднодосягаемости мест установки для доставки бетона;
• ограничениях по нагрузкам на имеющиеся перекрытия.

Потребители все же отдают предпочтение традиционному полу с бетонной стяжкой, поскольку легкие системы характеризуются низкой теплоотдачей и высокой стоимостью установочных работ.

Так, показатели теплоотдачи не превышают 50-60 Вт/м2. В большинстве случаев этого недостаточно для полноценного обогрева помещения. Теплым остается только пол, а функция отопления должна быть переложена на иной источник. Кроме того, установка системы требует владения определенными навыками, что приводит к удорожанию процесса.

Теплый пол является сегодня достаточно распространенным методом отопления дома. От того, какие трубы использованы для его устройства зависит долговечность, экономичность и эффективность системы.
