Какие требования к камину?
Топочный элемент
При закладке угловых печей своими руками необходимо руководствоваться некоторыми основными положениями, которые существенно влияют на эффективность работы конструкции в будущем. При оформлении топочной части необходимо высчитать объемы камеры для сжигания топлива. Для этого достаточно перемножить параметры комнаты (длину, ширину и высоту) и разделить на 50. Такие показатели, как длина и ширина камеры для топки рассчитывают в пропорциях 2:3. На глубину постройки приходится половина высоты общего объема. Чтобы лучи тепла лучше отражались от внутри топочной конструкции, монтируют лист металла из нержавейки.
Цоколь для камина
За отсеком для топлива располагают цокольную часть. Ширина объекта достигает 2,5—3 кирпичей. Основная функция основания — защита полов от возгорания, поэтому цоколь должен быть сплошным и надежным. Кладка углового или любого другого камина зависит в первую очередь от соблюдения всех моментов, связанных с ровностью рядов. Поэтому выпускать из рук строительный уровень и пренебрегать периодическими замерами не рекомендуется. Нередко при закладке основания в нижнюю часть конструкции монтируется зольник.
Каминный зуб
Название этого элемента весьма экстравагантное, а на деле имеет большое значение. Деталь расположена под уклоном в 20 градусов в заднем районе топки. Каминный зуб и перекрытие образуют область, где имеется загруженная площадка, по которой на большой скорости будет проходить смесь газов и холодного воздуха. Когда поток оказывается в сборнике для дыма, общий объем увеличивается, а скорость движения, наоборот, снижается. Постепенно, переходя в трубу, газовые потоки снова набирают скорость.
Дымовая труба
Кладка камина предусматривает наличие дымохода, который обустраивается в соответствии со следующими рекомендациями:
- Для обеспечения мощной тяги необходимо уменьшить общую площадь отверстия для выпуска дымового потока в 8—15 раз меньше, чем планируемое основание камеры для топки.
- Труба может быть выполнена как из кирпича, так и из стального аналога.
- Не рекомендуется обустраивать в дымоходе, выходящем на улицу, больше, чем 3 поворота.
- Рекомендуемые параметры высоты конструкции — от 5 м.
Фундамент
Основание для будущей конструкции подбирается таким образом, чтобы мощности хватило выдержать весь общий вес постройки. Разные модели обладают различным весом, тем не менее показатели от полутонны до тонны не каждый фундамент выдержит. Поэтому рекомендуется придерживаться следующего:
- Выполнять заливку фундамента как самостоятельной части дома, не привязываясь к конструкции полов дома.
- Верхушка основания выполняется с расчетом выше линии пола на высоту в полкирпича.
Перекрытие
Прежде чем перейти к моменту оформления устройства, важно определиться с вариантами перекрытия. Самое простое решение проблемы — перекрыть конструкцию уголками из стали наружу полками
Но стоит учитывать тот факт, что в этом случае не избежать работ по облицовке. Если же внешнее оформление конструкции выложить из кирпичей, тогда необходимо применить арочный вариант перекрытия. В любом случае каждый тип перекрытия используется совместно с опалубкой.
Расчет и проектировка
Удобнее всего сооружать угловой камин своими руками еще во время застройки дома, пока нет чистового полового покрытия. Если работы будут проводиться на этом этапе, то не придется беспокоиться о строительном мусоре и не нужно будет ничего демонтировать. Конечно же, камин можно обустроить, даже если дом полностью закончен и обустроен. Однако тогда придется демонтировать часть полов и отделки стен, а это лишние затраты.
Первое, чем стоит заняться — расчет будущего портала камина. Сразу стоит объяснить, что печь-камин для дома делается по иной технологии, и нижеописанные расчеты не подойдут для такого типа конструкции.
Размеры углового камина рассчитываются по габаритам комнаты: чем больше площадь, тем больше потребуется портал. Более детальные расчеты:
- объем отсека горения — 1:50 часть площади (площадь комнаты делим на 50);
- глубина и высота в соотношении 1:2;
- соотношение ширины к высоте портала — 3:2;
- размер трубы для углового камина из кирпича будет зависеть от мощности камина;
- значение может варьироваться от 1:8 до 1:15;
- верхняя насадная труба всегда круглого сечения с диаметром до 15 см, но не менее 10.
С учетом таких параметров можно прикинуть, какую площадь займет готовая конструкция.
Когда примерный расчет произведен, стоит подобрать чертежи камина. Здесь уже стоит опираться на свои предпочтения и навыки строителя, поскольку некоторые модели воссоздать труднее. В любом случае понадобится детальная порядовка — схема углового камина, в которой описана технология укладки каждого последующего ряда конструкции.
В итоге для начала работ потребуется следующее:
- Готовая площадка для работ без напольного покрытия. От того, сколько свободной площади в распоряжении, будет зависеть тип проекта.
- Расчеты габаритов: сколько будет занимать готовый камин. В соответствии с этим выбираем схему укладки кирпичей.
- Порядовка и чертежи, подобранные согласно расчетам. Это даст представление о количестве необходимых материалов.
- Собственно, сами стройматериалы.
Особенности кладки каминов из кирпича
Специфика печей и каминов из кирпичане позволяет использовать в качестве связующего компонента раствора цемент. Причиной этого является его низкая жаропрочность. Под воздействием высоких температур цемент разрушается. Поэтому вместо него для каминной кладки используется глина. Примерные пропорции при этом сохраняются: одна часть глины к трем частям песка.
Сами кирпичи перед началом кладки тоже нуждаются в предварительной подготовке, а именно в вымачивании. Их следует выдерживать в воде до тех пор, пока на их поверхности не перестанут появляться пузырьки воздуха. Делается это для того, чтобы кирпичи не впитывали влагу из раствора. Излишняя дегидратация раствора приводит к недостаточной прочности сцепки элементов кладки.
После того, как все подготовительные работы окончены, производится кладка камина согласно порядовке. Особого внимания заслуживает сооружение перекрытия топочного проема. Крайне не рекомендуется использовать в качестве подпорки металлические элементы, так как они в значительной мере подвергаются температурным деформациям.
Для сооружения перекрытия лучше всего использовать специальную опалубку, которая будет брать на себя нагрузку, пока раствор не затвердеет. Для арочного перекрытия, в качестве опалубки можно использовать полукруг бревна правильной формы, размещенный на брусках. В таком случае арка перекрытия кладется с краев, а замыкает ее центральный кирпич, расположенный вертикально.
Устройство каминов
Как сделать своими руками угловой камин? Предварительно необходимо разобраться в его конструкционных особенностях, то есть из каких компонентов он состоит. Самыми важными элементами считаются топливник, портал и дымоход. Кроме озвученных частей, камин сложно представить без надежного и прочного основания. Давайте рассмотрим детальнее все внутренние компоненты конструкции.
Топливник
Топочная камера считается основным компонентом. В большинстве ситуаций она выполняется из чугуна или термостойкого металла. В последнем случае на внутренней части размещают чугунные пластины, шамоты или вермикулит.
Топливники бывают:
- закрытыми;
- открытыми.
Отсутствие дверей снижает эффективность конструкции. Потому в настоящее время популярны закрытые камины, например, с дверкой из жаростойкого стекла.
Дымоход
Не менее важная часть камина из кирпича своими руками – дымоход. Он соединяется с топкой с помощью специального патрубка. В большинстве случаев сегодня используют термокерамику, жаростойкую сталь для производства дымоходов. Такие материалы оснащены многослойной термоизоляцией. Потому эксплуатация комфортна и полностью безопасна.
Основание
Каминное основание – место, которое располагается непосредственно под топливной камерой. До его обустройства необходимо на подготовленный фундамент разместить двухслойную гидроизоляцию. Для этого подходят кровельный картон со специальной пропиткой или рубероид.
Портал
Построить угловые камины своими руками без облицовки не выйдет. Портал считается внешностью любого камина, он демонстрирует принадлежность к дизайнерскому стилю. В наше время очень часто каминная облицовка выполняется из дорогого гранита, туфа, стальных модулей. Актуальным решением считается мозаика из красочного стекла, каменная кладка, керамические плиты.
https://youtube.com/watch?v=IMNsm39DF2k
Принцип работы камина
Камины с различным типом топки
Принцип работы камина заключается в поступлении в топку холодного воздуха снизу, после чего тот нагревается при сгорании топлива и поднимается вверх по дымоходу, попутно отдавая тепло в комнату, прогревая наружные конструкции.
Важно правильно рассчитать высоту и ширину дымохода, соотнести ее с величиной топки, чтобы тяга хорошо удаляла продукты горения. В конструкции дымохода имеются заслонки. Если нужно больше тепла направить в комнату, заслонку задвигают, меньше горячего воздуха уходит в дымоход
При разжигании камина нужно наоборот, создать повышенный поток воздуха, чтобы запустить процесс горения
Если нужно больше тепла направить в комнату, заслонку задвигают, меньше горячего воздуха уходит в дымоход. При разжигании камина нужно наоборот, создать повышенный поток воздуха, чтобы запустить процесс горения
В конструкции дымохода имеются заслонки. Если нужно больше тепла направить в комнату, заслонку задвигают, меньше горячего воздуха уходит в дымоход. При разжигании камина нужно наоборот, создать повышенный поток воздуха, чтобы запустить процесс горения.
Чтобы не допустить обратной тяги, попадания дыма в помещение, в обычных каминах регулярно проводят читку дымохода. Для электрических, биокаминов и фальшкаминов такая процедура не требуется.
Облицовка камина
В том случае, если внешний вид кирпича кажется неказистым или не устраивает по каким-то другим причинам, можно произвести облицовочные работы. Выбор материалов для этих целей довольно велик и зависит от вкусовых предпочтений и финансовых возможностей.
Самый простой вариант облицовки — это оштукатуривание
Важно знать: его нельзя проводить сразу после окончания кладки. Во-первых, кирпич перед кладкой смачивается, и ему нужно дать время полностью просохнуть. Во-вторых, камин подвергнется определенной усадке, и если нанести штукатурку до этого момента, она может потрескаться
Для перестраховки лучше выждать пару недель. Для финальной покраски нужно использовать исключительно жаростойкие краски
Во-вторых, камин подвергнется определенной усадке, и если нанести штукатурку до этого момента, она может потрескаться. Для перестраховки лучше выждать пару недель. Для финальной покраски нужно использовать исключительно жаростойкие краски.
Более продвинутым вариантом станет отделка камина плиткой. Такие работы требует наличия определенной квалификации.
При выборе плитки обязательно нужно обращать внимание на ее допустимые режимы эксплуатации. Она должна быть устойчива к высоким температурам. Кроме того, если угловой камин был возведен для дачи, которая отапливается нерегулярно (например, в зимнее время помещение пустует), плитка должна быть устойчива и к отрицательным температурам
Кроме того, если угловой камин был возведен для дачи, которая отапливается нерегулярно (например, в зимнее время помещение пустует), плитка должна быть устойчива и к отрицательным температурам.
Угловой камин, отделанный натуральным или искусственным камнем, выглядит в интерьере как предмет роскоши. Кроме того, данный материал отлично переносит перепады температур. Поэтому и цена на него, особенно природный, довольно велика.
При облицовке с помощью камней не стоит торопиться и сразу крепить их к камину. В силу неправильной геометрии нужно тщательно сопоставлять их друг с другом, для получения наилучшего результата. Делать это лучше сначала на полу.
Кладка
Схема укладки рядов для углового каминаПорядовка английского камина
Укройте высохший фундамент двойным слоем рубероида. Этим вы обеспечите необходимую защиту основания.
Приготовьте раствор для кирпичной кладки. Традиционно камины выкладываются с применением раствора на основе предварительно вымоченной глины.
Кладку первого ряда лучше всего выполнять с применением раствора с небольшим добавлением цемента (примерно 10-20% от общей массы смеси).
Заранее откалибруйте кирпичи, отобрав наиболее подходящие по размеру изделия для кладки каждого ряда.
Перед началом кладки погрузите кирпичи в воду на некоторое время. Это позволит изделиям насытиться влагой. В противном случае кирпичи заберут воду из глиняного раствора, что приведет к существенному ухудшению качества кладки.
Выложите первый ряд кирпичей ребром. Проверьте правильность выкладки ряда угольником и уровнем. Убедитесь в одинаковой длине противоположных сторон и диагоналей основания.
Рекомендованная толщина швов – до 0,5 см.
Кладка ведется в соответствии с порядовкой. Далее будет приведен порядок действий, актуальный для большинства существующих разновидностей каминов. В остальном же ориентируйтесь на имеющиеся у вас чертежи.
Кладка камина, пошаговая инструкция
Выложите три сплошных ряда основания.
Кладка камина, пошаговая инструкция
Второй шаг
Выложите 4-5 ряды с обустройством зольника.
Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция
Третий шаг
Выложите 6-7 ряды с обустройством дна и оклада кирпичного камина.
Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКружало и опалубка для кладки арки подшесткаКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция
Пятый шаг
Выложите 14-19 ряды с обустройством дымосборника.
Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция
Шестой шаг
Выложите 20-25 ряды камина с обустройством дымохода.
Цоколь и сплошные ряды кладки обустраивайте с применением кельмы либо мастерка. Дымоход и топливная камера выкладываются вручную, т.к
на этих этапах очень важно контролировать качество используемого раствора
Раствор для каминной кладки наносите на середины кирпичей. Края элементов должны оставаться свободными.
При выкладке каждого ряда придерживайтесь выбранной порядовки. Для большего удобства можете пронумеровать изделия.
Уделяйте отдельное внимание качеству кладки топливного отделения и дымоотводящих каналов – эти элементы нужно выложить максимально ровно и как можно более герметично. Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция. Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция
Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция
Для формирования красивого изогнутого каминного свода выполняйте постепенный напуск элементов кладки
Важно, чтобы размер напуска не превышал 50-60 мм в каждом ряду
Обустройство изогнутых перемычек выполняется с применением временной опалубки – кружала. Для фиксации такой опалубки используйте опоры под обустраиваемым каминным сводом.
Класть начинайте от кирпича, установленного в центре, и дальше выполняйте симметричную кладку в обоих направлениях.
Периодически контролируйте вертикальность выкладки дымоотводящей трубы. Даже малейшие отклонения от вертикали могут привести к появлению задымленности помещения.
Кладка камина, пошаговая инструкция
Для кладки дымохода используйте раствор с добавлением цемента, аналогичный смеси, применявшейся при выкладке цоколя камина.
Дымоотводящая труба обязательно покрывается слоем огнеупорной изоляции для повышения противопожарной безопасности. Изоляция обустраивается в местах прохождения труб через конструкции дома (перекрытия, кровлю и пр.). Чаще всего используются изоляционные материалы на основе асбеста.
Дымоход камина
В чем преимущества?
Камин из кирпича углового типа обладает весомым количеством положительных моментов, которые стимулируют владельцев частных домов и дач отдать предпочтение именно этому типу конструкции:
- Компактность устройства. Сам по себе камин — довольно массивная конструкция, которая хоть и заметно преображает интерьер помещения, но вместе с этим занимает большое количество свободного места. Преимущество угловых печей состоит именно в том, что обустраивая конструкцию в углу комнаты, пространство остается относительно свободным.
- Экономичность. На постройку подобных моделей уходит значительно меньшее количество материалов.
- Эстетическая привлекательность. В комнатах, где присутствует угловой камин, сразу же возникает атмосфера домашнего уюта и тепла.
Материалы
Строительство камина требует использования качественных материалов. Если русскую печь можно сложить «из того, что было», то к каминам нужен совершенно иной подход. Категорически нельзя использовать старый кирпич, даже если он полностью очищен от раствора, не имеет сколов и не потерял четкости граней. Для основного массива берется качественный керамический кирпич, а для топки — шамотный.
Для раствора используются глина и песок. Песок перед применением должен быть промыт. Глину лучше брать кембрийскую. Обычную печную глину стоит использовать только в том случае, если уже есть опыт кладки печей. Для приготовления раствора потребуется цемент марок М300 и М400.
Кладка топливника у камина
После укладки рядов с 6-го по 9-й необходимо установить уголки для возведения портала.
В рядах с 13-го по 19-й формируется основание зеркала. Делают это либо путем вертикальной установки кирпичей с некоторым наклоном, либо путем кладки их с выступом в 5 – 6 см.
В рядах №19 и №20 кирпичи несколько выдвигаются вперед, чем обеспечивается некоторое сужение топки.
Дымовой зуб начинается в 21-м ряду в виде выступа с уклоном в 20 градусов. Продолжение данного конструктивного элемента образовано кирпичами двух последующих рядов — 22-го и 23-го.
Каминопечь, топливник
Каминная полка формируется в рядах №24 и № 25. Следующим шагом устанавливается печная решетка, после чего можно приступать к строительству дымохода.
За стенкой сооружения либо в подпольном пространстве необходимо устроить поддувальный канал для наилучшего снабжения воздухом горящей топливной массы.
Подготовка к строительству барбекю с казаном
Прежде чем приступать к постройке печи, необходимо определиться с местом её установки, набросать эскиз будущей модели и выбрать подходящий материал для кладки.
Определение места
Печь не должна стоять под деревьями и близко к воспламеняющемуся забору. Оптимально ставить её недалеко от вашего любимого места для еды на участке. Площадка должна быть большой, тогда готовить будет удобно. При желании можно соорудить печь с мойкой, тогда надо подвести к ней воду и канализацию. Если же это сложно, то печь ставится возле садового водопроводного крана.
Выбор материала
Печь-барбекю можно сложить из речного камня (это очень красиво), из керамзитовых блоков или обычного красного кирпича. Но поверхности, соприкасающиеся с огнём, выкладываются из специального огнеупорного кирпича, потому что все перечисленные выше материалы не выдерживают высокой температуры в мангале или под казаном и растрескиваются. То же самое относится к раствору для кладки. Места, где горит пламя, выкладываются на специальном составе. Раствор для остальной печи тоже специфический: цемент не выдержит даже небольшой температуры, поэтому вместо цементной части раствора применяется глина.
Уличная печь из речного камня смотрится эффектно, но требует определённых навыков кладки
Видео: какой кирпич выбрать
Определение модели
Прежде чем рассчитывать количество стройматериала, необходимо определиться с моделью «садового камина». Здесь следует учесть следующие аспекты:
- габариты печи-барбекю; если конструкция массивная, ей понадобится фундамент;
- местоположение;
- форму топочного отделения;
- форму и размеры дымохода;
- дополнительные элементы, такие как казан, мойка, духовка.
Мы выбрали для постройки сложную печь. Это мангал-барбекю с плитой для готовки и казаном, проект мастера Валентина Бруя под названием «Стоунхендж».
Авторский проект барбекю с казаном «Стоунхендж» Валентина Бруя
Расчёт количества кирпичей
Расчёт материала делается после выбора модели со схемой порядовки. Считается примерное количество кирпичей в каждом ряду, учитывается их тип (огнеупорные, силикатные, обычные) и форма. Примерные подсчёты производят следующим образом: считают кирпичи в первом, сплошном ряду; полученное число умножают на количество рядов и так называемый заполнительный коэффициент. Для печей барбекю он составляет 0,65. Учитываем, что примерно 15% кирпичей уйдёт в брак, это число надо увеличить до 30%, если предполагается резка кирпичей. Они при этом ломаются.
Таблица: расчёт потребности материалов
| Наименование материала | Количество |
| Красный печной полнотелый кирпич | 1000 штук |
| Огнеупорный кирпич для топок | 300 штук |
| Обычный кирпич | 300 штук |
| Огнеупорная глина | 100 кг |
| Речной песок | 0,2 м3 |
| Мертель шамотный МШ-28 | 100 кг |
| Цемент М400 | 300 кг |
| Топочная прочистная дверца | 1 штука |
| Чугунная плита под казан 705х530 мм | 1 штука |
| Утеплитель для печей фольгированный | 3 метра |
| Вьюшка | 1 штука |
| Уголок стальной небольшого сечения | 5 метров |
| Казан | 1 штука |
Таблица: необходимые инструменты
| Инструмент | Количество |
| Мастерки | 1 набор |
| Расшиватель швов | 1 штука |
| Топорик или тяпка для рубки кирпичей | 1 штука |
| Болгарка для резки кирпичей | 1 штука |
| Дрель с комплектом насадок для шлифовки кирпичей на рабочем столе | 1 штука |
Подготовка фундамента
Прежде чем приступать к кирпичной кладке, необходимо подготовить фундамент для будущей печи.
- Для фундамента колышками и нитью разметить нужную площадь с запасом по 1 метру с каждой стороны. Перед печью запас можно сделать и гораздо больше.
Нужную площадь под фундамент можно разметить с помощью колышков и нити
- Вырыть котлован глубиной 30–50 см. Учитывая размеры и вес печи, нужно делать не ленточный фундамент, а плиту.
- На дно котлована насыпать слой щебня или гравия высотой около 10 см; слой плотно утрамбовать.
- Армировать фундамент решёткой из металлических прутьев, чтобы сделать его более надёжным.
- Приготовить раствор: 1 часть цемента на 2 части песка, хорошо перемешать, залить одномоментно, чтобы не было трещин. Дать плите хорошо застыть.
Фундамент нужно залить за один приём, чтобы не было трещин
- После высыхания смеси покрыть плиту рубероидом, лучше в два слоя — для обеспечения гидроизоляции.
Для гидроизоляции застывшую плиту нужно покрыть рубероидом в два слоя
Обычный кирпич перед кладкой надо вымачивать в воде, иначе он впитывает воду из раствора, раствор быстро высохнет и будет некрепким.
Иногда вместо бетона для фундамента используют кирпич. Бетонный фундамент более прочный и дешёвый, однако кирпичный легче сложить и демонтировать при необходимости.
Совет профессионала
Если вы все таки захотели построить камин углового типа собственными руками, пошаговая фото-инструкция даст возможность вам разобраться в технологии выполнения работ. Из нее вы сумеете выяснить, что потребуется так же и приготовить раствор, который производят из глины, цемента и песка. При этом необходимо руководствоваться пропорциями 1:1:3. Можно применять и глиняную смесь, к которой добавляется песок. В специальных отделах материалов для строительства вы можете приобрести сухие составы, которые применяются для кладки отопительных систем по типу каминов и печей.
Огнеупорный кирпич нужно ложить на отлично замешенный и протертый раствор, который готовится из глины и маленького объёма песка. Главное добавить так же и цемент, который понадобится для ускорения высыхания смеси. Потребуются железные квадратные уголки со стороной в 50 или 60 мм. Их длина зависит от ширины камеры сгорания. К ней необходимо добавить 300 мм и помножить на 2. Уголки понадобятся для того, чтобы закрыть проем дровяника и камеры сгорания. Главное высчитать кол-во уголков так же и для нижней ниши, при этом нужно следовать по приведенной выше методике.
Если топочная камера станет иметь вид арки, то нужно приготовить фанеру для шаблона. Для подпорок потребуются бруски из дерева. В магазине необходимо приобрести железную задвижку, если подобного элемента вы не найдете, то изделия можно выбрать у профессионального слесаря-сварщика.
Очень часто домашние специалисты сегодня делают камин углового типа собственными руками. Подробная инструкция с фото в этом случае способствует выяснить, что порой топка из чугуна монтируется в готовом виде. Работы при этом, в основном, упрощены, но затраты возрастут.
Для изолирования стен следует приобрести листы огнеупорного материала, в качестве которого выступит асбест. Для отделочных работ камина лучше всего применять плитку для облицовки, которая копирует плитку из керамики, камень или структурную штукатурку. Порой подбирается настенная плитка, на которой изображён готовый портал из природного камня.
Как сложить угловой камин из кирпича: фото, схема кладки
За 1-2 суток до начала работ нужно поместить в емкость с водой кирпичи в количестве, которое потребуется для работы в течение дня. Подготовить глиняный раствор и дать ему созреть в течение 24 часов.
Схема порядовки угловых каминов из кирпича
Самые нижние ряды кирпичей нужно выкладывать строго по схеме порядовки. От правильности расположения элементов кладки зависит вертикальность стенок и качество дальнейшей работы. Существует старинная схема для устройства углового камина авторства мастера В. Быкова картинка ниже. Для строительства такого камина нужно залить фундамент треугольной формы.
Выложить на фундамент ряд кирпичей без раствора, для подгонки к разметке. Убрать камни и нанести на фундамент грядку раствора для кладки. Установить угловой кирпич и выложить рядом еще 2, формируя указанный на схеме первый слева вертикальный ряд. Камни нужно прижимать к раствору, чтобы он слегка выдавливался из-под них. Контролировать горизонтальность кладки по уровню. Если один из кирпичей немного выступает вверх, легким постукиванием рукоятки мастерка выровнять его с остальными. После этого нанести грядку раствора вдоль смежной стены и выложить перпендикулярный ряд кирпичей. Выровнять горизонталь. Постепенно заполнить всю поверхность фундамента.
Кирпичи следующего уровня на схеме уложены по-другому. Это необходимо для перевязки рядов, чтобы постройка была монолитной и не рассыпалась. Выложить этот ряд, проверяя горизонтальность поверхности и соблюдая точное расположение камней.
При устройстве третьего ряда нужно по отвесу выверить вертикальность уголков и стен. В дальнейшем это нужно делать на каждом вновь выложенном уровне, подбивая кирпичи рукояткой мастерка. Следующий, четвертый уровень, перекрывает выполненные на предыдущем ряду зубцы. Фасад нужно выкладывать как можно аккуратнее, подбирая самые ровные кирпичи.
В слой, который будет выложен после этого, нужно вмазать стальные вставки, как указано на порядовке. На них будет опираться решетка колосника в 6 ряду. Для того, чтобы под камина дольше оставался ровным и не разрушался от действия температуры горящих дров, его можно выложить из шамотного кирпича. Схема этого не предусматривает, но долговечность камина значительно повысится при таком дополнении.
Уровни 14-16 выкладывают, немного выдвигая камни на задней стенке внутрь отверстия дымосборника, сужая его до указанных на схеме пределов. В ряду №17 кирпич на заднике укладывают так, чтобы образовалась небольшая полка — дымовой зуб. На этом же слое нужно уложить еще один уголок ближе к фасаду для перекрытия свода. Следующий уровень перекрывает свод и формирует начало дымохода (хайло). Это отверстие нужно уменьшить до размера 14×27 см на 19 ряду, и дальнейшую кладку вести так, чтобы сохранять параметры просвета дымохода. На 22 уровне ставят вьюшку, чтобы предотвратить поступление теплого воздуха из комнаты в трубу, когда камин не топят. Перед протопкой вьюшку нужно открыть.
Заканчивают кладку камина рядами 23-25, выполняя их по порядовке. По окончании этих уровней следует установить дымоходную трубу с облицовкой из асбеста (купить в строительном магазине) или возводить дымоход самостоятельно, сохраняя внутренний размер просвета. При проходе трубы через перекрытия дома следует изолировать их от деревянных деталей асбестовыми листами.
Камин без фундамента это просто

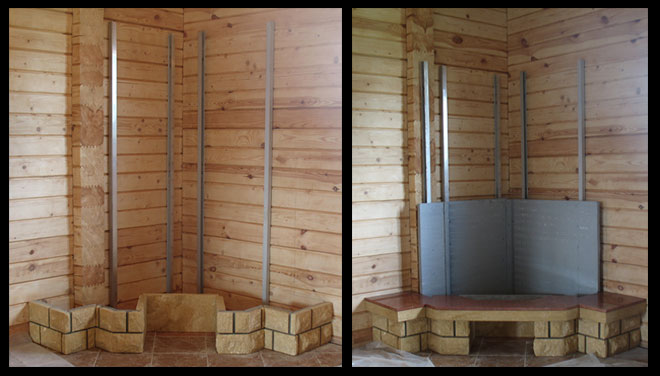

Чтобы построить своими руками угловой камин без фундамента и кирпича достаточно проделать несколько шагов. Вначале вам потребуется установить каркас в виде металлических или алюминиевых полосок. Далее потребуются листы гипсокартона, отделочные материалы.
Устанавливаем форму под камин
После того как форма будет готова, дайте отстояться 2-3 дня и после произведите пробную протопку. В первый раз разжигать свой камин нужно понемногу, начиная с бумаги, так как неподготовленный дымоход не будет развивать достаточной тяги, и дым пойдет в помещение. Только после того, как дым начнет тянуть в трубу, можно добавить в огонь немного щепы, а затем и дров.
Для установки камина без кирпича потребуется:
- гипсокартон (кальциум силикат) — на рынке его можно найти под названием Super Isol;
- металлическая форма (потребуется соорудить готовый каркас);
- ножницы по металлу;
- шуруповерт;
- шпаклевка;
- уровень;
- шурупы;
- болгарка;
Для большей пожарной безопасности и лучшей теплоизоляции рекомендуется использовать пару дополнительных листов гипсокартона.
На этом пошаговое руководство заканчивается и остается насладиться результатами от проделанных работ. В завершении статьи смотрим видео как другие люди устанавливают классический камин:
