Устройство системы
Канализация в частном доме представляет собой сложную систему, состоящую из внутренних, наружных схем и септика. Чтобы все устройства во время эксплуатации работали бесперебойно и слаженно, их монтаж требует правильного проектирования. Внутри постройки проводят канализационный трубопровод, детали которого соединяют в один общий канал при помощи фитингов. Его выводят наружу и оснащают обратным клапаном, защищающим систему от повышения уровня воды при переполнении внешних емкостей жидкостью. При этом трубы могут устанавливаться не только внутри дома, но и в других пристройках, размещенных на территории земельного участка.
Что же касается внешней части коммуникаций, то она имеет вид выгребного котлована или станции с биологической очисткой. Наружная часть характеризуется разным принципом работы и может состоять из дополнительных устройств, так как будет зависеть от размеров и сложности прокладывания общей системы. Если ее производительность позволяет, то также прокладывают ливневую канализацию, имеющую отдельный сток.
Внутренняя схема
Проектирование и монтаж внутренней канализации в загородном доме предусматривает точные расчеты, поскольку малейшие ошибки могут привести к проблемам в эксплуатации, и установочные работы придется выполнить по-новому. Внутренняя схема коммуникаций состоит из набора труб, пластиковых стояков и крепежных частей, их главной задачей является отвод использованной воды из сантехники и прочих устройств. Основным элементом данной системы считается вертикальный стояк, который накапливает воду со всей горизонтальной разводки. Часто в больших постройках устанавливают два стояка, это позволяет удобно осуществлять планировку комнат и упрощает монтажные работы в целом.
По сравнению с централизованной городской, система в частном доме намного сложнее. Это обусловлено тем, что ей необходимо качественно обслуживать не только жилое строение, но и летнюю кухню, барбекю, баню и душ, поскольку все дополнительные пристройки нуждаются в благоустройстве. При этом трубы можно размещать как внутри, так и поверх стен, а также в полу. Многие владельцы домов стараются прятать коммуникации в стены, но это очень трудоемкий процесс, кроме этого, все подключения должны быть открытыми.
Верхнюю часть стояка, как правило, выводят выше крыши дома на 50 см и оборудуют специальным клапаном или крышкой, это нужно для того, чтобы избежать срыва гидрозатвора. Во многих схемах также часто предусматривается вентиляционное кольцевание, когда горизонтальный трубопровод присоединяют к стояку немного выше места слива. Стояк выводят из здания наружу в колодец через пространство под полом или подвал. Между сантехническим оборудованием и фитингами обязательно размещают сифоны, защищающие помещения от проникновения неприятных запахов.
В том случае, когда планировка внутренних схем выполняется самостоятельно хозяином дома, а не специализированной компанией, то необходимо правильно распланировать размещение трубопроводной разводки, санузлов и кухни.
Внешняя часть
Наружная часть канализации представляет собой схему, состоящую из трубопроводов, транспортирующих стоки к месту утилизации, емкостей для сбора отходов и отстойника (выгребной ямы). Ее проектирование выполняется с учетом действующих нормативов и стандартов, так как правильно обустроенная канализация считается залогом комфортных и надежных условий проживания в доме. Любая неточность в планировке внешней части канализации может привести к различным проблемам, включая в том числе и образование засоров, при которых возможно попадание грязных стоков и отходов в места, расположенные рядом с источниками питьевой воды. Чтобы не допустить подобного, наружные трубы дополняют дренажной системой и делают точные расчеты выгребной ямы: она должна располагаться ниже прокладки трубопроводов. В том случае, когда доставку сточных вод осуществляют при помощи насосов, схему обеспечивают соответствующим напором.
Главной частью внешней канализации является отстойник, к нему все нечистоты поступают по трубам, накапливаются и со временем просачиваются в почву или проходят легкую утилизацию. После наполнения ямы тяжелыми фракциями, необходимо выполнять очистку, применяя специальную ассенизаторскую технику.
Особенности расчёта уклона сточных труб
Для расчётов уклона и определения способа укладки канализации были выведены специальные формулы. Но из практики было установлено, что параметры уклона должны соответствовать двум см на 1 погонный метр трубы. Проще говоря, каждый последующий метр трубопровода должен проходить ниже на 20 мм. Исходя из полученных данных, сделать расчёт будет достаточно просто. Так, например, если канализационная труба составляет 20-м в длину, то разница высоты на входе и выходе канализации будет равняться 400 мм. Естественно, вышеприведённый пример является обобщённым и на величину наклона канализационных труб может влиять множество факторов, таких как твёрдые фекальные включения, жир и моющие средства, которые при определённых температурных показателях могут застывать, налипая на внутренние поверхности изделий трубопрокатной промышленности. Это зачастую приводит к тому, что канализационная система засоряется и нужно будет проводить регулярные мероприятия по её прочистке.
Поэтому в соответствии с установленными строительными нормами и правилами (СНиП) был определён порядок укладки системы отвода сточных вод. Исходя из прописанных в документации норм, проведение расчётов уклона канализационного трубопровода должно проводиться непосредственно в процессе проектировки домостроения.
С учётом нормативов установленных СНиПом канализационные трубы, диаметр которых не превышает 5 см должны монтироваться с наклоном в 3 см на 1 погонный метр трубопровода в сторону движения стоков. В свою очередь, изделия для перемещения нечистот с диаметром до 10 см должны иметь разницу высоты горизонтального уровня в 2 см на каждом метре.
Параметры уклона канализационной системы в соответствии с правилами СНиПа измеряются только в сантиметрах, и ни при каких обстоятельствах не переводятся в градусы. В первую очередь такая система измерения обусловлена тем, что при допущении даже незначительной погрешности в градусах канализационные трубы не будут справляться с поставленными перед ними задачами. В большинстве случаев это может привести к разбалансированности работы канализации и как следствие частым засорам и пробкам, требующим вмешательства человека для очистки.
коэффициент стока.
Значительная часть выпавшего дождя расходуется на смачивание поверхности и заполнение неровностей. Часть воды фильтруется в грунт, а часть испаряется.
С водонепроницаемых площадей сток начинается сравнительно быстро, с водопроницаемых площадей значительно позже. Для учета воды, которая попадает в водоотводящую сеть, вводят коэффициент стока, который определяется по формуле Н.Н. Белова:
,
zmid – средне взвешенное значение коэффициента покрова.
,
zi – значение коэффициента покрова для поверхностей стока с различным покрытием (табл.9 и 10 СНиП2.04.03.85);
Fi – площади стока с различным покрытием.
Нормативная база для ливневой канализации
Ливневая, или дождевая, канализация – это система, предназначенная для своевременного отвода дождевой и талой воды с территории участка. Но иногда ее используют, напротив, для сбора недостающей жидкости. Если участок сухой, с водоснабжением часто возникают проблемы. Талая или дождевая вода в таком случае неплохое подспорье. Объем воды, которая стекает с крыши, зависит от габаритов строения и обилия осадков. Точные цифры можно вычислить опытным путем. К тому же есть и результаты метеонаблюдений в местности.
Да, такая вода не отличается чистотой. По пути в емкость в нее попадают пыль и грязь с поверхности. Но жидкость можно использовать для полива растений или технических нужд, когда чистота непринципиальна.
В более привычном функционале ливневка совместно с отмосткой – это защита фундамента дома и прочих построек от разрушения. Система исключает возможность образования застойных луж. Это особенно актуально для глинистого плотного грунта. На песчаной почве, при низком УГВ, через пару часов от дождя нет и следа. А вот на глине, особенно когда УГВ высокий, образуются не просто лужи, а целые болотца. Чаще всего такое случается в межсезонье или в дождливое лето.
Все имеющиеся нормативы относительно обустройства ливневки имеют рекомендательный характер, особенно когда речь идет о частном строительстве. Но это еще не повод ими не воспользоваться. Было бы нерационально отказаться от стандартного решения, которое полностью продумано и готово к применению.
Поэтому при возведении коттеджа или дачи для проектирования ливневки за основу берут действующие СП 32.13330.2018 «Канализация. Наружные сети и сооружения», СП 2.04.03-85. Эти нормативы разрабатывались еще во времена СССР, в прошлом столетии. Однако их версия самая свежая. Она действует как в отношении строящихся, так и бывших в эксплуатации ливневых канализационных систем, в том числе подвергшихся реконструкции.
Водосточный желоб: размеры и роль уклона
Собственно, не так уж и много классификаций, разделяющих разные виды
Таким образом, следует говорить о:
- металлических. Как и в любой другой ситуации, главная причина предпочтения металла заключается в жесткости и надежности. Благодаря индивидуальным свойствам направляющие могут прослужить 30-40 лет. Устойчивы к механическим воздействиям;
- пластиковых. В данном случае есть свои преимущества — легкость и невосприимчивость к корозии. Но с другой стороны их минусы обусловлены невысокой прочностью и плохой звукоизоляцией;
- бетонных. Получили развитие при сооружении многоэтажек и установлении тротуарной дренажной системы. Из-за значительного веса в «домашнем» строительстве не используется. К тому же, камень не столь эффективный соперник водным нагрузкам в длительной перспективе.
Еще одна характеристика, по которой современные водостоки принято различать — это сечение. По данному признаку каналы делят на прямоугольные, квадратные и круглые. Визуально все это можно понять сразу, отсюда и появились названия в классификации.
Что касается особенностей и целесообразности использования того или иного вида, то прямоугольные водоотводы применяют в регионах, где выпадает большое количество осадков. При малых параметрах влажности фиксируют квадратные желобы, а круглые и вовсе принято считать универсальными.
Длина желоба равна аналогичному показателю карниза дома. Их количество определяют для каждого ската по отдельности. Что же касается ширины каналов, то данная величина зависит от площади крыши. Ниже приведены пропорции на примере инструкции системы водостока Profil.
Слева площадь кровли, справа — ширина водоотводной трубы:
- один стояк у края: до 70 кв. м — 90 мм, 70-140 кв. м — 130 мм;
- один стояк в центре: до 110 кв. м — 90 мм, 110-200 кв. м — 130 мм;
- два стояка по краям: до 140 кв. м — 90 мм, 140-220 кв. м — 130 мм
Кроме размеров конструкции обратите внимание на уклон
Требования к системам
Инженерные сооружения для дождевых вод должны соответствовать нормативам СНиП и ГОСТ. В требованиях к системам указывают рекомендуемые параметры, которые нужно учитывать при создании ливневок. Если пренебречь условиями, то конструкция станет неправильно функционировать.
Глубина заложения ливневой канализации часто указана в инструкции к нормативам. Если сечение труб не более 500 мм, то сооружение ставят на 30 см ниже точки промерзания почвы. Конструкции с большим диаметром углубляют минимум на 50-70 см.
Нормативы для инженерных сетейИсточник yandex.ru
Если ливневку расположить на меньшую глубину, то стоки будут плохо уходить. В итоге возникает заболоченность участка. В проблемных местах системы из-за застоев скапливается мусор, песок и ил. В холода канализация замерзнет, что грозит разрывом внутренних деталей.
Как делается ливневая канализация
Как обустроить ливневку
Точные расчеты – основные требования, которые обеспечат максимальную продуктивность инженерной системы. Чтобы правильно обустроить дождевое сооружение, нужен проект. Малейшая ошибка при подготовке способствует подтоплению основания, что приведет к разрушению здания.
Объем канализации
При обустройстве ливневки на участке рядом с коттеджем обязательно учитывают объем конструкции
Для определения показателя обращают внимание на среднее количество всех осадков для конкретного региона. Если земля покрыта щебнем, то дополнительно умножают на 0,4
Для бетонных территорий коэффициент равен 0,85, для асфальта – 0,95, для крыш – 1.
Расчет объема ливневкиИсточник stavmaster.com
Уклон ливневок
Параметр для дождевой канализации зависит от диаметра трубы. Для конструкций с сечением в 5 см подъем должен быть в пределах 3 см. Уклон обеспечивает оптимальную скорость движения сточных вод.
Чем крупнее труба, тем меньше скос. Если в ливневке используют детали диаметром в 20 см, то нужен скат в 7 мм. Подъем обеспечивают на каждом погонном метре дождевой канализации. Для моделей с сечением в 150 мм необходим уклон в 10 мм на 1 м, для видов в 110 мм – 20 мм.
Параметр для движения водыИсточник hobby-delo.com
Определить глубину
Дождевую конструкцию укладывают на 10 см ниже, чем предельный уровень промерзания почвы. Показатель неодинаковый для разных регионов. Часто к параметрам добавляют толщину донной подушки из песка. В северных областях глубина достигает 1,5-2 м, а в южных – до 30 см.
На величину влияют характеристики земли. Пористые виды промерзают хуже, чем глинистые или каменистые. Чем толще снежный покров, тем меньше мерзнет грунт. Сугробы становятся естественной защитой, ограждающей ливневую канализацию от холода. Каждые 10 см снега уменьшают глубину пролегания на 30 см.
Разберем примерный расчет углубленности траншеи для участка, уровень которого в 1,2 м. Диаметр труб – 50 см, толщина сугробов – 15 см. Из суммы точки промерзания вычитают 45 см. В итоге получают 75 см. Конструкцию располагают на щебеночной подсыпке.
Траншеи для трубИсточник hobby-delo.com
Утепление
Если глубина прокладки ливневой канализации ниже допустимого уровня, то сооружение придется утеплять. Материал будет находиться в воде. Агрессивная среда постепенно разрушает сырье, что в будущем отразится на теплоизоляционных качествах.
Теплоизоляция конструкцииИсточник hobby-delo.com
Трубы дождевой канализации утепляют полиуретаном. Удобны в установке модели из пенополистирола и пенопласта. Специальные детали легко надеть на ливневку. Защитный слой оградит инженерное сооружение от перепадов температуры.
Дорогой утеплительИсточник kanalizaciyavdome.ru
Из качественных и дорогих материалов профессионалы выделяют пеноизол. Вещество в жидкой форме заливают в траншею с трубами. После полимеризации твердый состав защищает конструкцию от морозов. Долговечный, прочный утеплитель устанавливают при помощи специального оборудования, которое не всегда доступно обычным домовладельцам.
При теплоизоляции ливневок запрещено использовать вату (минеральную, стеклянную, бумажную) и вспененный полиэтилен. Материалы не приспособлены для эксплуатации в воде. Даже при установке в короб сырье не прослужат дольше одного сезона.

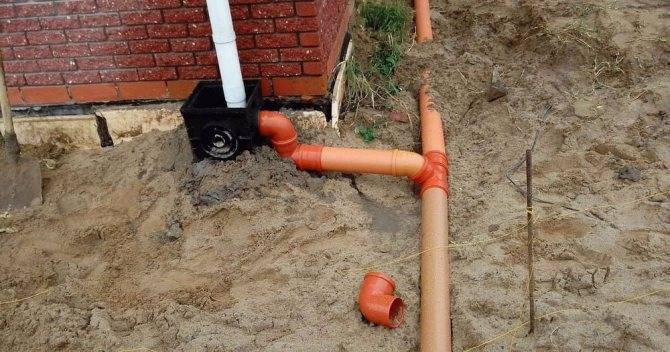

Монтаж ливневой канализации.
Дождевая инженерная система – обязательная составляющая загородного дома. Объем, уклон и глубина заложения ливневой канализации влияют на эффективность конструкции
При выборе параметров обращают внимание на климатические особенности региона и характеристики участка, на котором стоит коттедж
Крепим водостоки правильно
Рассмотрим подробно, как правильно нужно закреплять водоотводы:
- Кронштейны крепят разными вариантами: досками лобовыми к обрешётке или ногами стропильными к ней же. От того, как крепко вы вставите крючки на крыше, зависит их надёжность. Эти крепления нужно сделать до того, как вы оформили кровлю покрытием. Подходят кронштейны как короткие с удлинителями, так и длинные. У крючков для крепежа существуют пластины, их подгибают под нужным углом.
- Требуется первичный монтаж крайних кронштейнов. Не забудьте установить отливы под нужным наклоном. Фиксируют их саморезами. На каждый из них достаточно по 2.
- Между крайними кронштейнами натягивают шнур. Это ориентир по какой линии вставлять крюки для крепежа;
По сторонам от воронок устанавливают кронштейны. Шаг для установки крепежей — 2 см.
Теперь рассмотрим монтаж желобов:
- Его детали нужно крепить внахлёст или встык. Стыки закрывают накладками, специально для этого предусмотренными;
- Если вы выбрали пластиковые жёлоба. То собирать их нужно не сразу. На накладку, расположенную внизу, нанесите специальный по составу клей. Теперь части требуется зафиксировать на стыке наших желобов.
- В пластиковых желобах заглушки, расположенные по торцам нужно насадить на клей. Если материал оцинкованный, то отгибайте края и располагайте там заглушку. Теперь край, который отогнули, верните на место.
- На оцинкованных в требуемых местах проделывают отверстия. Снизу и вверх нужно продвинуть воронку и защёлкнуть.
- Когда монтируете отливы на крыше из пластика сначала складывайте детали, потом вставляйте элементы жёлоба.
Рассмотрим этапы, как установить отливы:
- Колено 1-е нужно закреплять внизу воронки;
- Сегмент, который располагают вертикально, закрепить соединение 1-е с нижним коленом;
- Колено нижнее;
- Элемент, осуществляющий отвод.
Создание минимального уклона
Уклон крыше создают в момент укладки утеплителя.
Способ формирования наклона зависит от вида выбранного утеплителя.
Если сыпучий материал, насыпают его, задавая необходимый угол.
Для закрепления заливают цементным молочком.
Из пенобетона уклон выполнят специалисты, без них при этом способе не обойтись.
При использовании теплоизоляционных материалов для создания заданного уклона либо применяют теплоизоляционные плиты, изготовленные с уклоном, либо используют пластиковые опоры, которые можно регулировать.
Главная задача разуклонки – обеспечить беспрепятственное движение воды к водосборным воронкам в любом месте крыши.
Если провести проверку – вылить ведро воды, она должна уйти без задержки.
Качественно выполненные работы по разуклонке кровли значительно продлят ее срок службы.
Особенности наклона
Но величину наклона не всегда можно принимать за конечный результат. Это вызвано тем, что имеется ряд нюансов. Объясняется свойствами жидкости и особенностями материала коллектора.
Малый угол
Недостаточный перепад высот способствует замедлению потока жидкости. В результате низкой скорости, механические частицы, содержащиеся в сточных водах, оседают на стенки коллектора. Масложировые компоненты вступают с ними в химическую связь на молекулярном уровне. Образуется достаточно прочное соединение, способствующее образованию засора.
Это явление стало возможным из-за хороших свойств адгезии жировых веществ. Они прилипают к поверхности большинства материалов, используемых для производства канализационных труб, – чугуну, стали, асбесту, полимеру.
Большой угол
На первый взгляд, увеличив значения угла на уклон канализационных труб, можно создать скоростной поток и избежать негативных явлений оседания механических включений. На практике происходит с точностью «до наоборот». В магистрали создаются некоторые зоны, в которых возникает затор. Это объясняется:
- Вдоль стенки трубы всегда существует гидравлическое трение. Из-за взаимодействия с поверхностью материала, создаются водяные завихрения, тормозящие часть потока. Сопротивление становится сильнее при увеличении шероховатости корпуса. Особенно это свойственно чугуну. Поток влаги, цепляясь за структуру, теряет скорость. Твёрдые частицы оседают на стенку. Точно также происходит с масложировыми соединениями.
- Создание медленного потока в приграничной зоне, способствует разгону остального слоя жидкости. Результат – часть воды не увлекает за собой механические примеси. Нехватка жидкого «перевозчика» вызывает выпадение в осадок тяжёлых частиц и скрепление их со стенкой.
- Хорошей сцепке способствуют масложировые компоненты, успевающие из-за малой скорости потока, вступить в соединение с механическими частицами. Начинается развитие засора.
Последовательность образования засоров различна для чугунных изделий и полимерных деталей. В первых, начинают выпадать твёрдые вкрапления, с последующим склеиванием масложировой компонентой. В пластиковых изделиях первым в реакцию вступает жир. Он закрепляется на стенке, подхватывает механические частицы, – образуется затор.
Скоростное движение жидкости может вызвать срыв потока или, другими словами, создать «гидравлический удар». Это означает, что за «первой» волной образуется пониженное давление. Вследствие этого вероятен захват жидкости из сифона, выполняющего своеобразную роль гидрозатвора. Отсутствие такой жидкой заглушки, вызовет проникновение в помещение затхлых неприятных запахов из канализации.
Выбор уклона для тротуаров
Уклон площадки для стока воды определяется нормативными документами в сфере строительства. Он обычно выражается в процентах. 1% соответствует значению 1 см на каждый погонный метр. Минимальный уклон крыльца или площадки для стока воды зависит от климатических условий на конкретной территории. Также на данный показатель влияют особенности поверхности, для которой производится расчет.
Уклон стока воды для тротуара во дворе и обычных пешеходных дорожек составляет 1%. Этого достаточно для хорошего стока воды при сохранении их удобства эксплуатации. Если тротуар покрыт плиткой, учитывается структура ее поверхности. Если она гладкая, рекомендуемый уклон составляет 2-2,2%, шероховатая – 2,5%. При разработке проекта площадки или крыльца их самая низкая точка должна совпадать с размещением водоприемного лотка.
Расчет угла наклона дренажа
Безнапорный принцип работы дренажной системы основывается на расположении водоотводных труб под определенным наклоном друг к другу. Размер имеет значение. Трубы большого диаметра не приветствуются. По ним слишком быстро отходят воды, на стенках со временем образуются толстые слои ила, приводящие к засорам и необходимости затратной процедуры прочистки трубопровода.
Оптимальные решения по строительству дренажа на участке, расчету его уклона, глубины и длины траншей находятся в нормативных документах СНиП. Чтобы правильно рассчитать уклон дренажной трубы, необходимо учесть следующие обязательные параметры:
- рельеф местности, на котором расположен земельный участок, степень перепадов высот;
- размер сечения трубы – чем рыхлее почва, тем больше диаметр;
- вид применяемых дрен, для песчаного грунта – с геотекстилем;
- глубину залегания дрен;
- тип почвенного слоя участка;
- координаты расположения подземных вод.
На основании полученных данных можно приступать к монтированию дренажной системы на склоне. Для выбора правильного наклона дрены необходимо пользоваться установленными нормативными стандартами:
| Диаметр трубопровода в миллиметрах | Уклон в сантиметрах на метр длины |
| 50 | 3 |
| 110 | 2 |
| 160 | 0,8 |
| 200 | 0,7 |
Если длина веток отвода не превышает полутора метров, то допустимы отличия их наклонов относительно друг друга.
Ливневые лотки.
Кроме угла уклона дрены, важно рассчитать высоту и ширину лотка. Делается это довольно просто. Как правило, лотки, при ширине от 20 см, заполняются в высоту на 80% водой
По таким пропорциям рассчитывается конструкция водоотвода с учетом гидравлического давления. Например, высота лотка составляет 60 см. Получается, что его ширина должна быть не меньше 80 см
Как правило, лотки, при ширине от 20 см, заполняются в высоту на 80% водой. По таким пропорциям рассчитывается конструкция водоотвода с учетом гидравлического давления. Например, высота лотка составляет 60 см. Получается, что его ширина должна быть не меньше 80 см.
Уклон трубопровода внутренней канализации
Для монтажа системы внутри дома используют трубу диаметром от 50 до 110 мм. Угол уклона берется из справочника и является одинаковым для домашних, дачных или производственных систем. Чтобы не заниматься сложными вычислениями, можно воспользоваться таблицей углов наклона.
Это может быть вам интересно:
Гидрозатвор для канализации
Аэратор канализационный
Запах из канализации в квартире как устранить
Разводка канализации в частном доме
Очистка канализационных труб
При вычислении этих данных были учтены все необходимые параметры:
- внутреннее сечение;
- скорость прохождения потока;
- вязкость жидкости;
- гладкость стенок.
Уклон для канализационных трубопроводов разного диаметра
| Диаметр (мм) | Угол уклона по СНиП (м) |
| 50 | 0,03 |
| 100 | 0,02 |
| 110 | 0,02 |
| 150 | 0,02 |
| 160 | 0,008 |
| 200 | 0,007 |
| 300 | 0,004 |
