Усилитель тяги дымохода своими руками

Делаем эффективный усилитель тяги дымохода своими руками – пошаговая инструкция, чертежи и фото

Во время работы котла, печи или камина нередко можно наблюдать ухудшение процесса горения. В большинстве случаев это связано с изменением параметров тяги. Для улучшения качественных показателей необходимо установить усилитель. Сделать его можно самостоятельно, так как конструкция не очень сложна.

Причины ухудшения тяги в дымоходе

Но сначала необходимо разобраться – в чем причина снижения эксплуатационных свойств отопительной системы. Для этого необходимо сделать анализ состояния дымоходной трубы, котла и всех сопутствующих компонентов.

Порядок выполнения этой процедуры прост: для начала следует отключить отопительную систему. Затем с помощью длинного щупа замерить количество сажи в дымоходной трубе. Этот показатель не должен превышать 2 мм.

Помимо этого фактора существуют следующие причины ухудшения показателей тяги:

1. Неправильно подобранный диаметр трубы. Чем он меньше, тем лучше показатель тяги, но до определенного размера. При достижении критического сечения часть угарных газов будет попадать обратно в котел. Такая же ситуация будет наблюдаться при большом диаметре дымохода – возникнет так называемая обратная тяга.
2. Большое количество поворотных элементов. Они создают излишнее сопротивление воздуха при его движении.
3. Отсутствие герметичности. Даже небольшая трещина или отверстие (свойственные кирпичным конструкциям) образуют дополнительный воздушный поток, который будет препятствовать нормальной тяге.

Если же после проверки все эти явления не были выявлены, а показатель движения воздушных масс так и остался низким – необходимо изготовить усилитель, который значительно улучшит тягу.

Характеристики популярных моделей

Модели дефлекторов отличаются как размерами, так и чувствительностью к ветру. Наиболее популярны такие модели, как ЦАГИ, Ханженкова, Вольперта-Григоровича, «Дымовой зуб», «Капюшон» он же «Сачок», «Шенард». Первая из этих моделей — разработана в аэродинамическом институте им. Жуковского.

Чаще ЦАГИ используют в вентиляционных системах ввиду затруднений, возникающих при очистке от сажи. Вторая модель по сути тот же ЦАГИ, но несколько усовершенствованный изобретателем. По сути, это дополнительный цилиндр вокруг трубы с крышкой-зонтом, погруженной внутрь цилиндра на определенное расстояние.

Дефлектор ЦАГИ домовладельцы выбирают чаще всего. У него цилиндрическая форма. Изготавливают устройство из стали оцинкованной или нержавеющей

Дефлектор Волперта-Григоровича хорошо зарекомендовал себя в качестве усилителя тяги на дымоходах. Он эффективно работает в районах с преобладающими низовыми ветрами. В конструкцию входят 2 цилиндра — нижний с двумя отводящими патрубками и верхний с крышкой.

«Дымовой зуб» монтируют в специально предусмотренную в дымоходе дверцу. За счет того, что в конструкцию входят 2 ручки можно регулировать приток воздуха.

Крышки для дымников делают самой разной формы. Иногда их покрывают жаростойкой эмалью. Отдельные экземпляры выглядят очень декоративно

Дефлектор «Капюшон» имеет поворотную конструкцию. Состоит из полукруглого желобообразного уловителя воздуха, водруженного на поворотный шток, вмонтированный внутрь трубы. Увеличение мощности тяги посредством установки дефлектора-флюгера происходит за счет турбулентности, возникающей при ветровой нагрузке.

Эффективные способы, как увеличить тягу в дымоходе

Проектирование дымохода – сложный и ответственный, от правильности выполнения которого зависит эффективность и безопасность использования отопительного прибора. Ни один теплогенератор не способен нормально функционировать без трубы, выводящую дым из помещения. Дымом называют смесь газов, содержащую остаточные продукты сгорания топлива. Появление задымления внутри отапливаемого помещения – верный признак неправильного расчета дымоходной системы, который влечет за собой опасность возникновения пожара и отравления угарным газом. Эта статья расскажет, что такое обратная тяга в дымоходе, как не допустить ее возникновение.

Способы измерения

Если вы усомнились, что тяга дымоходного канала печи, камина или отопительного котла достаточная, нужно провести проверку. Самый простой способ развеять сомнения – своими руками проверить с помощью анемометра. Если прибор показывает тягу 10-20 Па, то его считают нормальным. Проблема этого метода – малая точность измерения недорогих анемометров, если тяга меньше 1Па, то они покажут, что ее нет. Более точные профессиональные приборы стоят дорого, ими пользуются печники.

Если анемометра у вас нет, воспользуйтесь одним из народных методов определения силы тяги дымохода:

1. По дыму. Самый очевидный признак того, что тяги нет – наличие даже небольшого задымления внутри помещения, большой количество дыма говорит о высоком риске возникновения пожара и отравления угарным газом.

Обратите внимание! Тяга внутри дымоходного канала создается из-за разницы в давлении на улице и внутри помещения. В отапливаемой комнате температура выше, чем снаружи, поэтому давление там больше. Нагретый воздух, подпираемый снизу более холодным выдавливается в зону с более низким давлением, то есть в атмосферу

Если проводить измерения летом, когда разница температур внутри и снаружи минимальна, вы получите меньший результат, чем зимой

Нагретый воздух, подпираемый снизу более холодным выдавливается в зону с более низким давлением, то есть в атмосферу. Если проводить измерения летом, когда разница температур внутри и снаружи минимальна, вы получите меньший результат, чем зимой.

Причины неисправностей

Убедившись в том, что внутри дымоходной системе нет достаточного уровня тяги, нужно определить и устранить возможную причину этого дефекта. Опытные мастера утверждают, что наиболее частыми причинами сбоев работы дымоотводящих каналов являются:

• Ошибка при проектировании. Делать выбор трубы дымохода следует, ориентируясь на объем топки. Если диаметр меньше рассчитанного параметра, слабая не позволит дыму уходить их помещения.
• Недостаточная длина трубы. Длинна трубы менее 5 м не обеспечивает значительной разницы между давление внутри помещения и на улице, из-за чего создается слабая тяга.
• Неправильное расположение дымоходной тубы. Печные мастера советую прокладывать дымоход вертикально, так как узкие повороты задерживают дым внутри трубы, снижая тягу.
• Горизонтальные участки большой протяженности. Если, прокладывая дымоход, не удается избежать горизонтально расположенных участков, то убедитесь, что их длина не более 100 см. В противном случае, ей потребуется усилитель.

Первым делом при обнаружении проблем в дымоходной системе нужно отмести самые очевидные причины недостаточной тяги. При осмотре убедитесь в герметичности соединений всех сегментов трубы, отсутствии сажевых заторов. Проверьте, что в дымоотводные каналы не попала влага, а атмосферное давление соответствует норме.

Способы усиления тяги

Если сила тяги в дымоходном канале отопительного прибора, устранить этот дефект не всегда просто. Опытные печники используют следующие методы, способы, чтобы ее увеличить:

1. Первое, что нужно делать, если вы заподозрили недостаточную тягу в дымоходе – прочистить трубу. Для этого вызывают трубочиста или снимают сажевые отложения с внутренней поверхности дымохода своими руками при помощи металлического печного ерша.
2. Значительного увеличения мощности дымохода можно добиться увеличением высоты дымохода над поверхностью крыши, надставив ее несколькими дополнительными сегментами. Этим же способом выводят дымоход из зоны ветрового подпора от конька или более высокого здания.

Если найти решение проблемы отсутствия тяги внутри дымоотводящего канала не удалось самостоятельно, обратитесь за консультацией к опытному печнику, который подскажет, что делать, исправит дефект наиболее рациональным способом.

Эффективные способы, как увеличить тягу в дымоходе Эффективные способы, как увеличить тягу в дымоходе. Распространенные причины снижения тяги в дымоходном канале и способы и устройства их устранения.

Что из себя представляет дымоходный флюгер?

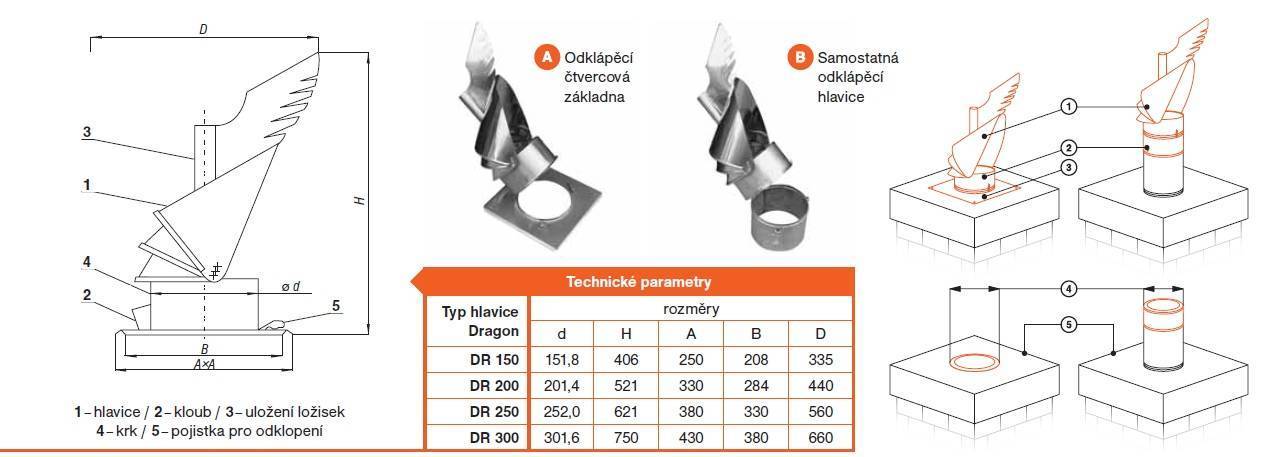

По своим функциям флюгеры, во всем их разнообразии, вас могут удивить. Есть таковые, которые призваны отводить сточную воду от трубы, другие препятствует проникновению в трубу мелких птиц и даже животных (вы даже не представляете, насколько ужасен запах горящего в дымоходе гнезда птицы, которая свела его еще летом). Еще отдельные флюгеры нужны конкретно для дымоходных труб.

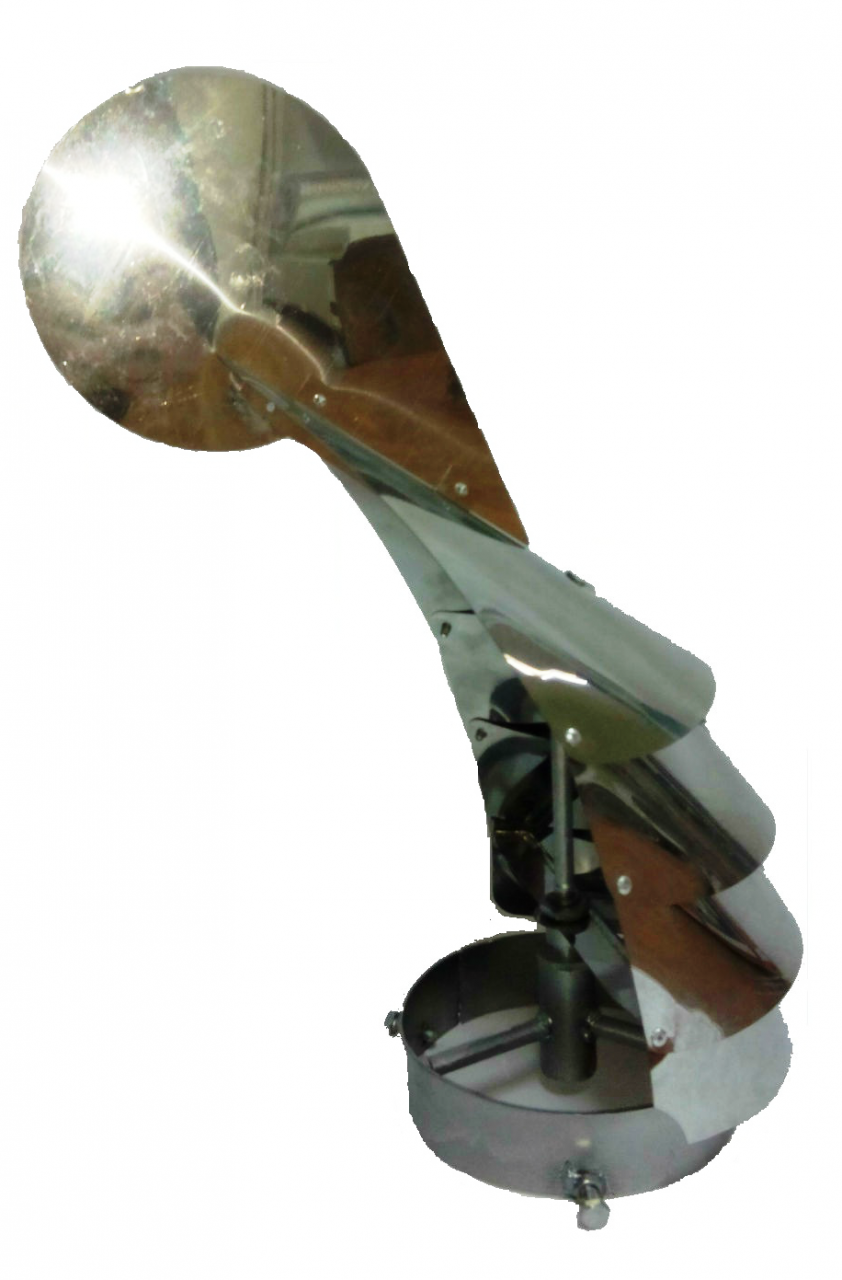

Еще флюгер называют флюгаркой, колпаком на дымоход, золотом или оголовком трубы. Дымник, или по-другому «флюгарка» – это открытая часть дымовой каменной или печной трубы

Это – важное средство защиты крыши дома и одновременно его декоративный элемент. Дымники всегда располагаются поверх трубы и как-бы эстетически завершают ее. Единственная сложность состоит в том, что подшипники такого флюгера необходимо время от времени смазывать, чтобы он свободно вращался, а зимой – сбивать наледь, которая происходит от конденсации пара дыма

Единственная сложность состоит в том, что подшипники такого флюгера необходимо время от времени смазывать, чтобы он свободно вращался, а зимой – сбивать наледь, которая происходит от конденсации пара дыма.

Главная задача флюгера на дымоходе – это предотвращение обратной тяги. Но не путайте флюгер с разновидностью флюгарки, которая представляет собой простой колпак и как раз может привести к обратной тяги при сильном ветре. Флюгер – это декоративный зонт на трубу, колпак или оголовок, но уже другой конструкции.

Состоит стандартный флюгер из оси, либо стойки, фигуры и розы ветров. Он придает дымоходный или печной трубе статичный и законченный вид.

Модели регуляторов тяги

Сегодня на рынке представлено большое разнообразие моделей регуляторов тяги дымохода, выпускаемых различными производителями.

Рассмотрим наиболее популярные и востребованные:

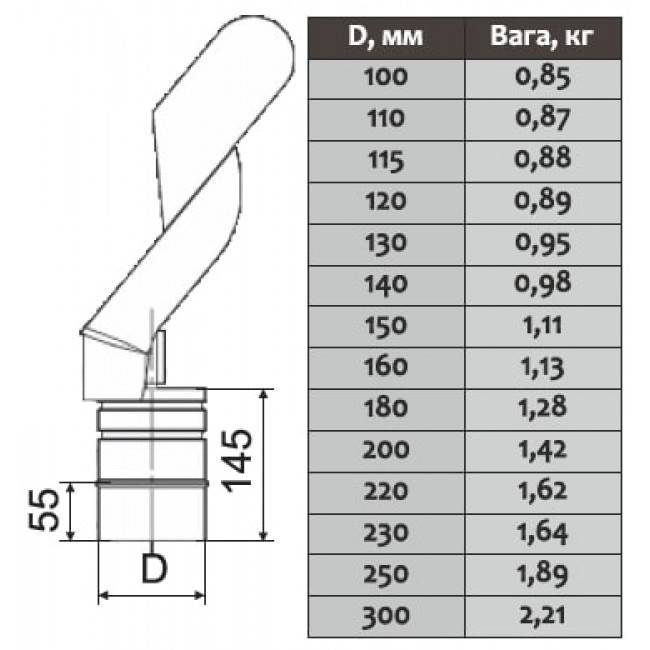

1. RCO. Модели этой серии фиксируются при помощи обжимных хомутов и только к круглой трубе. Свое применение они нашли для дымоходов с круглым сечением по оси трубы. Стабилизатор тяги дымохода устанавливается на самом конце трубы. Учитывая тот факт, что современные дымоходы обычно имеют округлую форму труб, то подобные регуляторы обрели широкую популярность. Подобный устройства наиболее просты в монтаже.
2. RCR. Данный стабилизатор устанавливается непосредственно на дымоход и крепится посредством специальных хомутов с возможностью регуляции в промежутке 120-200 мм и устанавливается на выходе котла. Суровый отечественный климат предполагает использование подобных регуляторов для дымоходных труб из керамики, стали и асбеста. Дымоходы с регулятором тяги в диапазоне 10-35 Па не могут похвастаться высоким качеством, однако, в случае необходимости их можно монтировать.

Регулятор тяги дымохода серии RCR с регулируемым хомутом

RCP. С регулятором тяги в промежутке 10-35 Па. Установка такого устройства осуществляется посредством наложения и фиксации регулятора к плоской поверхности. Регулятор тяги дымохода для крепления снабжен скрытыми отверстиями в каждом углу.

Регулятор тяги дымохода серии RCP для накладного монтажа

RCW. Данный регулятор с диапазоном регуляции тяги 10-32 Па, зарекомендовал себя как хороший регулятор тяги в печах, котлах, каминах. Для изготовления корпуса используется нержавейка, благодаря этому вы можете зафиксировать прибор при помощи клея, специального раствора. Также можно воспользоваться разжимными пружинами и закрепить его на вентиляционной решетке.

Регулятор тяги дымохода серии RCW для кирпичных дымоходов

Подводя итог всего вышеизложенного, стоит еще раз отметить, что регулятор тяги дымохода — очень важный элемент отопительного агрегата, который самым непосредственным образом сказывается на функционировании всей системы отопления.

Устройство и предназначение стабилизатора

Стабилизатор тяги — это дополнительная вставка на дымоотвод с заслонкой, при помощи которой можно регулировать интенсивность горения топлива и силу тяги в трубе. Устанавливают стабилизатор тяги только на низкотемпературное отопительное оборудование, где максимальный нагрев выводимых газов не превышает 500 градусов.

Предназначение стабилизатора тяги:

• снижать скорость удаления продуктов горения печи;
• предотвращать образование в трубе обратной тяги и забросы дыма в помещение;
• продлить срок службы дымохода за счет снижения температуры выбросов;
• повысить пожарную безопасность отопительного оборудования на счет предотвращения выбросов искр и пламени из трубы;
• сократить расход топлива;
• повысить КПД печи.

Устанавливают стабилизатор тяги в трёх локациях и только в помещении котельной:

• Первый вариант это выше выводящего патрубка печи на первом вертикальном отрезке трубы. Расстояние от стабилизатора до горизонтального участка составляет 40-60 см.
• Второй вариант – на уровне выхода дымохода из печи, но не ниже 40 см от уровня пола.
• Третий вариант — показан на схеме.

Регулятор дыма это дополнительный вход в дымоотводящую трубу для подсоса воздуха. Устройство представляет собой горизонтально ориентированный патрубок, один конец которого закрыт вертикальной подвижной заслонкой, а второй встроен в дымоход. Заслонка должна точно совпадать с внутренним диаметром патрубка, чтобы в закрытом положении подсоса воздуха не происходило.

Заслонка является главной рабочей частью стабилизатора тяги. Она может крепится к корпусу на подвижной оси в верхней части, что характерно для заводских устройств. Самодельные заслонки обычно крепят на оси через диаметр. Для предотвращения ее опрокидывания внутрь в нижней части ставят фиксаторы. Устройство монтируют на вертикальную трубу, без наклона. На готовой сэндвич трубе это удобно делать через обычный тройник.

Классификация дефлекторов для дымоходов

Все устройства делятся на три большие группы по нескольким признакам.

1. Материал изготовления. Чаще всего на дымоходы устанавливаются дефлекторы из легированной нержавеющей стали, но есть и более бюджетные варианты из оцинкованной стали и эксклюзивные из меди или иных дорогостоящих цветных сплавов.

Для изготовления дефлекторов используют оцинкованную сталь, медь, различные сплавы

Виды дефлекторов по принципу функционирования

Перед принятием окончательного решения рекомендуется ознакомиться с наиболее известными конструкциями дефлекторов.

Популярные конструкции

В сравнительной таблице будут перечислены только те модели, которые пользуются популярностью у частных застройщиков.

Таблица. Виды дефлекторов для дымохода

Выбирать подходящий дефлектор должен мастер после внимательного анализа всех факторов. Но надо иметь в виду, что очень сильная тяга имеет не только положительные, но и отрицательные стороны. Какие именно?

1. Движение воздуха настолько быстрое, что гасится фитилек. Такая проблема часто возникает на газовых отопительных котлах. Современные модели имеют автоматический розжиг электрической искрой. Она постоянно срабатывает, что вызывает неудобства у пользователей. Котлы устаревшей конструкции не оснащены такими устройствами, запускать их приходится вручную.

Если тяга слишком сильная, пламя в котле будет постоянно задуваться

Сильная тяга заметно снижает КПД котла, вследствие чего возрастают затраты на отопление

Способ проверки наличия и силы тяги в дымоходе

Самостоятельное изготовление

Прежде чем приступить к созданию дефлектора, нужно запастись следующими материалами и инструментами:

• лист стали 0,5-1 мм (подойдет оцинкованная либо нержавеющая);
• ножницы по металлу;
• дрель;
• заклепочник;
• картон.

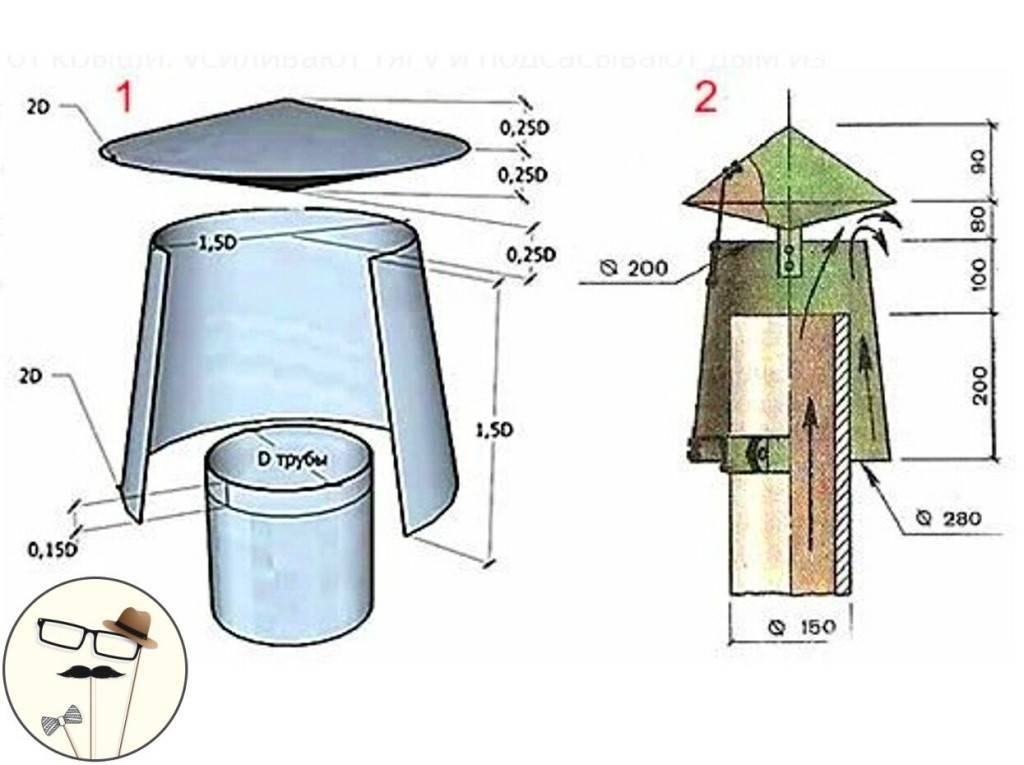

Создание чертежа дефлектора на дымоход – очень важный этап работы.

Чтобы рассчитать размеры устройства, нужно определить внутренний диаметр дымохода. Эта таблица поможет произвести правильный расчет:

№	внутренний диаметр дымохода, d, мм	высота дефлектора, H, мм	ширина диффузора, D, мм
1	120	144	240
2	140	168	280
3	200	240	400
4	400	480	800
5	500	600	1000

Если в таблице вы не нашли нужного значения, то рассчитать размеры можно по следующим формулам:

• D=2d;
• ширина зонта=(1,7…1,9)d;
• полная высота дефлектора=1,7d.

Необходимо максимально точно определить диаметр дымохода и параметры элементов конструкции. Расчеты также должны быть выверенными. От этого зависит, насколько удачно получится установить дефлектор и как он будет выполнять свои функции. Формы трубы и устройства должны совпадать. Например, при наличии квадратного сечения дымохода таким же нужно делать и дефлектор. Однако подобная форма может привести к менее эффективной работе прибора.

Последовательность действий такова:

1. Сначала все детали вычерчиваются на бумаге в натуральную величину и вырезаются.
2. Бумажные элементы соединяются так, как они должны быть в готовом изделии. Если все подогнано правильно, можно то же самое повторить на металле.
3. Бумажные элементы выкладываются на стальной лист и обводятся маркером. Затем ножницами вырезаются детали. В местах среза металл нужно подогнуть пассатижами и простучать молотком.
4. На загибах стальной лист расклепывается, чтобы он стал тоньше.
5. Диффузор изготавливается из куска металла, который сворачивается цилиндром. Для соединения краев просверливаются отверстия. Уголки скрепляются заклепками, болтами или сваркой. Лучше использовать не дуговой, а полуавтоматический сварочный аппарат, чтобы не прожечь стальной лист.
6. Аналогичным образом изготавливается внешний цилиндр. Далее делается колпак (сворачивается конус из куска металла, края соединяются).
7. Затем из стального листа вырезаются 3-4 полоски длиной около 20 см и шириной примерно 6 см. Они подгибаются и отбиваются молотком. В колпаке на расстоянии 5 см от края просверливаются отверстия под болты. Полоски к нему прикрепляются и загибаются в форме буквы П.
8. Полученными скобами зонтик присоединяется к диффузору. Затем готовый механизм вставляется во внешний цилиндр.

Если собирается дефлектор Григоровича, то нужно дополнить конструкцию обратным конусом, который в диаметре должен быть на 3-4 см меньше, чем защитный зонт. Когда обе детали изготовлены, меньшую необходимо вложить в большую и обвести маркером. Затем на крупном конусе делаются надрезы до проведенной линии, чтобы получить примерно 8 полосок на одинаковом расстоянии. Эти элементы загибаются внутрь. С их помощью обратный конус надежно фиксируется в защитном зонтике без применения крепежных деталей или сварки.

При использовании обратного конуса крепление зонта к диффузору лучше осуществлять с помощью шпилек. Для этого в обратном конусе просверливаются по кругу три отверстия. В них вставляются шпильки, которые фиксируются гайками. Затем конус крепится к зонту, как описано выше. С внешней стороны верхней части диффузора фиксируются петли из жести или алюминия. Свободные концы шпилек вставляются в петельки и закрепляются. Полученный прибор не боится сильного ветра, отличается высокой надежностью и долгим сроком службы.

Конструкцию можно выбрать любую

Важно выполнить правильный чертеж дефлектора, по которому изготавливается изделие

Удлинение дымоотводного канала

Этот метод усиления тяги считается наиболее простым, так ка для его проведения необходимо только смонтировать печную трубу длиннее, чем было задумано вначале. За счёт разницы между котлом и выходом дымоотводной трубы на крыше, растёт и разница в показателях давления поднимающегося воздушного потока.

Высота дымовой трубы должна быть не более 6 метров, тогда тяга будет нормальной

Стоит отметить тот факт, что для дымоходной конструкции оптимальная высота составляет не более 5–6 м (в случае если соблюдено минимальное расстояние между лежащим в вертикальной плоскости отрезком дымохода и отопительным прибором). А также стоит отметить, что такой вариант усиления показателя тяги в дымоходе подходит только в случае, если коммуникация смонтирована без колен, сужений и других участков, которые могут выступать препятствиями для отвода продуктов сгорания.

Высокая крыша способствует ухудшению отвода дыма из дымоходной конструкции. Кроме этого, негативно на отвод продуктов сгорания влияет и расположение более высокого здания в непосредственной близости от дома, в котором установлен дымоход. Удлинение дымоотводной коммуникации в этом случая является самым верным решением из всех.

Но не стоит забывать, что чрезмерное удлинение этой конструкции сильно усиливает показатели естественной тяги, а это приводит к рассеиванию тепла за пределы жилой постройки. В такой ситуации специалисты рекомендуют использовать специальные заслонки, снижающие объёмы выводимого дыма.

Поэтапная инструкция создания флюгарки

Достаточно большой выбор вариаций, как сделать флюгер на дымовую трубу предоставлен в сети интернет. С помощью чертежей этот процесс не составит особого труда.

Необычная модель флюгера

Такая модель может быть изготовлена из нержавейки или медного сплава, толщиной не менее 1 мм. И первый и второй материал имеют положительные антикоррозийные характеристики. Они достаточно легкие и имеют прочный состав.

Совет! Выбрав в качестве материала изготовления медь, можно значительно увеличить срок эксплуатации флюгера, но в смете стоит учесть недешевую стоимость металла.

Самостоятельное изготовление флюгарки состоит из следующих действий:

1. Необходимо подобрать размеры и определить приблизительный вес будущей конструкции. С помощью нижеприведенного рисунка с этим пунктом можно легко разобраться.

1. Из подготовленного листа металла вырезают элементы флюгера.

1. Производится сборка всех составных элементов, исходя из инструкции на картинке.

1. Собранный элемент защиты надлежит установке на дымоход.

Установка такой модели флюгера производится на оголовке дымоходной трубы. Этот элемент не только декоративный, но и способствует предотвращению обратной тяги.

Совет! Любые прихоти погоды: дождь, град, сильный ветер или резкие перепады температуры – значительно снижают срок эксплуатации дымоотвода. Поэтому для его защиты и устанавливают флюгер.

Самостоятельное изготовление устройства

Для работы понадобится:

• лист оцинковки или нержавеющей стали толщиной 0,5-1 мм;
• ножницы по металлу;
• заклепочник;
• дрель;
• лист плотной бумаги или картона.

Самый важный этап – составление чертежа. Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.

Если внутренний диаметр вашего дымохода отличается от приведенных параметров в таблице, расчеты выполняют следующим образом:

• ширина диффузора составляет 1,2 d;
• ширина защитного зонта – 1,7-1,9 d;
• общая высота конструкции – 1,7 d.

И замеры, и расчеты должны быть максимально точными, чтобы не возникло затруднений при монтаже конструкции и ее последующей эксплуатации. Если труба имеет квадратное сечение, то и дефлектор необходимо делать квадратным, хотя угловатость корпуса немного снижает эффективность работы устройства.

Вырезанные из бумаги детали

Подготовка к раскрою

Если в конструкции должен быть обратный конус (дефлектор Григоровича), диаметр защитного зонта делают на 3-4 см больше, чем диаметр конуса. После сборки обоих элементов конус прикладывают с внутренней стороны зонта и обводят по периметру маркером. Затем делают два надреза на выступающей части зонта и подгибают образовавшуюся полоску внутрь. Таким же образом делают еще 6-8 полосок на равном расстоянии друг от друга, загибают их внутрь и надежно фиксируют обратный конус без дополнительных крепежей и сварки.

Схема дефлектора Григоровича

К диффузору колпак с обратным конусом удобнее крепить строительными шпильками. Для этого перед установкой конуса на зонт в нем просверливают три отверстия по окружности, вставляют концы шпилек и закручивают гайки. Затем надевают сверху зонт, фиксируют конус описанным выше способом. В верхней части диффузора, с внешней стороны, приклепывают петли из жести или алюминия и вставляют в них нижние концы шпилек. Такая конструкция выдерживает сильные порывы ветра, служит долго и надежно.

Подобным способом можно собрать дефлектор любого типа, главное – составить правильный чертеж. Единственное отличие будет в количестве и форме деталей. Готовое устройство остается только смонтировать на дымоход.

Функции, назначение и характеристики

Шибер – это перегородка, которая находится внутри дымохода. Она повторяет форму и площадь его сечения и в закрытом состоянии практически полностью перекрывает его. Изменение положения шибера позволяет увеличивать или уменьшать отверстие трубы дымохода, усиливая или ослабляя воздушный поток. С помощью заслонки можно прекратить движение воздуха после растопки печки.

Шиберная заслонка представляет собой тонкую металлическую пластинку, регулируемую вручную с помощью специальной ручки. Последняя находится снаружи трубы дымохода, чтобы пользователь мог вручную регулировать положение пластинки.

В зависимости от конструкции и типа заслонки, она устанавливается с помощью специальной металлической рамы, либо вставляется внутрь трубы и фиксируется осевым прутом.

Шибер в дымоходе выполняет следующие функции:

• увеличивает силу тяги при сложных погодных условиях;
• повышает интенсивность горения в топке за счет усиления притока кислорода;
• уменьшает тягу при сильном гуле в печной трубе во время сильного ветра;
• экономит топливо за счет уменьшения интенсивности горения;
• предотвращает утечку тепла после прогрева каменки.

Проведение монтажных работ для естественной и принудительной вентиляции

После того, как материал, сечение и диаметр вентиляционной трубы в частном доме выбраны, можно приступать к монтажным работам.  «Как выбрать диаметр трубы для вытяжки – характеристики вентиляционных труб». Обязательно должна быть произведена разметка всего маршрута монтажа по предварительно составленной схеме.

Естественную вентиляцию оборудуют еще на этапе возведения здания, либо устанавливают в подготовленные для этого каналы.

Выполняются работы следующим образом:

1. Устанавливаются решетки и дефлекторы.
2. Обеспечивается постоянный приток воздуха посредством установки приточных клапанов.
3. Монтируется вытяжка для кухонного блока.
4. Устанавливаются вентиляторы для сантехнических узлов. Размещают их в вентиляционном канале, где они будут работать на выдув.

Влажный воздух и плесневеющие поверхности – это последствие слабого оттока воздушных масс. Устраняется данная проблема с трудом и самый разумный вариант – организация принудительного вентилирования в качестве отдельной системы.  «Какие вентиляционные трубы выбрать – требования к монтажу вентиляции».

Принудительная вентиляция оптимальна для частных домов с многокомнатной планировкой и высоким показателем влажности.

Работы выполняются следующим образом:

Вначале монтируется вентиляционный блок. Чаще всего его место на чердаке (обязательно утепленном). К блоку подводятся воздушные трубопроводы. На расстоянии минимум в 10 метров от стояка канализации и печной трубы в стене здания монтируется конструкция для забора воздуха (про «Преимущества монтажа вентиляции из канализационных труб и способы устройства»). Отсутствующие воздуховоды, если они не были заложены еще на этапе возведения дома, монтируются четко по схеме, но уже открытым способом

Важно сделать так, чтобы приточные трубы были как можно ближе к оконным блокам или размещались в той части комнаты, что находится напротив входной двери. Соединение воздуховодов с блоком осуществляется посредством гофрированных труб. Все вентиляционные трубы утепляются

На краях воздуховодов устанавливаются решетки, а на приточных трубах – розетки-анемостаты

Все вентиляционные трубы утепляются. На краях воздуховодов устанавливаются решетки, а на приточных трубах – розетки-анемостаты.

Итог

Только при оптимальном подборе труб вентиляционной системы, а также при полном соблюдении правил проведения монтажных работ и регулярном обслуживании системы можно обеспечить эффективную циркуляцию воздуха во всем доме. В таких зданиях устанавливаются комфортные микроклиматические условия, в которых каждый жилец ощущает себя уютно.

Достоинства и недостатки сэндвич труб Устройство сэндвич вентиляции Особенности монтажа вентиляционных труб

При обустройстве каминов или банных печей необходима качественная вентиляция, которая не только удержит тепло в пределах помещения, но и повысит уровень пожарной безопасности системы в целом. Хорошим материалом для обустройства вентиляции являются сэндвич трубы, идеально вписывающиеся в конструкцию любого дымохода. Именно о сэндвич трубах для вентиляции и пойдет речь в данной статье.

Как увеличить тягу в дымовой трубе

Часто только что сложенная печь немилосердно дымит. В принципе, это нормальное явление, потому что печь должна просыхать после кладки постепенно, и топить её следует сначала часто, но небольшим, неинтенсивным огнём. Но если и после просушки печь продолжает гнать дым в помещение, значит, что-то не было учтено при её проектировании или кладке.

Понятно, что эти недоработки можно устранить либо перекладкой печи, либо увеличением высоты трубы. Однако есть и другой способ, который нелишне применить и при нормальной тяге печи — установить на трубе дефлектор инжекционного типа. Название это происходит от латинского слова deflectere — отклонять. Именно на принципе отклонения потоков воздуха основана работа этого устройства (рис. 2).

Дефлектор состоит из двух цилиндров (стаканов) и укреплённого над ними конусообразного колпака (зонтика).

Нижний стакан 9 имеет цилиндрическую форму. Его функции обычно выпол няет металлическая, керамическая или асбоцементная труба, на которой монтируется дефлектор. К нижнему стакану с помощью хомута 5 на болтах 7 крепится на трёх-четырёх стойках 4 расширяющийся книзу верхний стакан (диффузор) 3 и колпак 1.

Работает дефлектор следующим образом. Струи воздуха, ударившись о стенки верхнего стакана, огибают его с боков. Другая часть воздушных потоков, скользя по поверхности, заворачивает вверх, подсасывая выходящий дым как снизу, так и сверху. При этом движение в трубе становится более интенсивным, увеличивается тяга в печи. Если же ветер дует не горизонтально, а под углом, сверху вниз или же, наоборот, — снизу вверх, то он также способствует усилению тяги. Дуя наискосок, он проникает снизу в верхний стакан через зазоры и подсасывает поступающий в трубу дым.

Когда дует низовой ветер, проявляется один недостаток, который присущ всем дефлекторам: под колпаком возникают вихри, которые замедляют выход дыма. Поэтому снизу под зонтиком устанавливают обратный конус 2, который отражает потоки воздуха с дымом, рассекая их и выводя сразу же наружу.

Дефлектор изготавливают из оцинкованного железа. Приведённые на рис. 2 размеры дефлектора выбраны для установки на дымовой трубе из асбоцемента диаметром 120 мм. Если вы имеете навыки жестянщика, то колпак 1, конус 2 и диффузор 3 собираются на фальцах. Можно их собрать на алюминиевых заклёпках вручную или с помощью заклёпочника, можно сварить контактной сваркой. Точных выкроек деталей не привожу, они зависят от диаметра дымовой трубы, но соотношение размеров дефлектора должно быть таким, как на рис. 2.

Дефлектор можно и заказать у жестянщиков или купить. Примеры покупных дефлекторов, выполненных из нержавеющей стали, приведены на фото.

Владимир СЕМЁНОВ, г. Петропавловск-Камчатский

Как увеличить тягу в дымовой трубе Как увеличить тягу в дымовой трубе Часто только что сложенная печь немилосердно дымит. В принципе, это нормальное явление, потому что печь должна просыхать после кладки постепенно, и топить её

Список источников

• sovet-ingenera.com
• legkovmeste.ru
• krovlyaikrysha.ru
• mr-build.ru
• vozduhstroy.ru
• edanaprirode.com
• climatdoma.net
• InfoTruby.ru

Принцип работы стабилизатора

Если сила тяги в системе начинает превышать свои оптимальные значения, то в регуляторе открывается клапан, который понижает давление и термическую силу подъема благодаря воздуху, поступающему из помещения и смешивающемуся с дымовыми газами. Клапан будет оставаться открытым до тех пор, пока температура не спадет и не достигнет оптимальной отметки. Далее, клапан автоматически закроется, дымоходная система продолжит свое исправное функционирование.

Подобный способ поддержания тяги в норме отличается простотой и эффективностью. Топливо в печи или котле будет сжигаться равномерно, а расходоваться экономно.

Монтаж стабилизатора тяги дымовой трубы дает следующие преимущества:

• повышение безопасности эксплуатации системы дымохода;
• снижение количества вредных веществ, выбрасываемых в атмосферу;
• лучшая циркуляция воздушных потоков при содержании клапана в приоткрытом состоянии;
• возможность функционирования как на принудительной, так и естественной тяге;
• равномерное сгорание топлива в котле, что делает невозможным перегрев дымохода;
• защита от сильных порывов ветра;
• отсутствие в помещении запаха гари;
• увеличение срока службы канала для вывода дыма;
• предотвращение потери тепла;
• возможность установки в современных низкотемпературных котлах;
• обеспечение экономии топлива на 15-20%.

Характеристики популярных моделей

Модели дефлекторов отличаются как размерами, так и чувствительностью к ветру. Наиболее популярны такие модели, как ЦАГИ, Ханженкова, Вольперта-Григоровича, «Дымовой зуб», «Капюшон» он же «Сачок», «Шенард». Первая из этих моделей — разработана в аэродинамическом институте им. Жуковского.

Чаще ЦАГИ используют в вентиляционных системах ввиду затруднений, возникающих при очистке от сажи. Вторая модель по сути тот же ЦАГИ, но несколько усовершенствованный изобретателем. По сути, это дополнительный цилиндр вокруг трубы с крышкой-зонтом, погруженной внутрь цилиндра на определенное расстояние.

Дефлектор ЦАГИ домовладельцы выбирают чаще всего. У него цилиндрическая форма. Изготавливают устройство из стали оцинкованной или нержавеющей

Дефлектор Волперта-Григоровича хорошо зарекомендовал себя в качестве усилителя тяги на дымоходах. Он эффективно работает в районах с преобладающими низовыми ветрами. В конструкцию входят 2 цилиндра — нижний с двумя отводящими патрубками и верхний с крышкой.

«Дымовой зуб» монтируют в специально предусмотренную в дымоходе дверцу. За счет того, что в конструкцию входят 2 ручки можно регулировать приток воздуха.

Крышки для дымников делают самой разной формы. Иногда их покрывают жаростойкой эмалью. Отдельные экземпляры выглядят очень декоративно

Дефлектор «Капюшон» имеет поворотную конструкцию. Состоит из полукруглого желобообразного уловителя воздуха, водруженного на поворотный шток, вмонтированный внутрь трубы. Увеличение мощности тяги посредством установки дефлектора-флюгера происходит за счет турбулентности, возникающей при ветровой нагрузке.
