Проектирование канализации и водоснабжения
Данные системы играют очень большую роль в жизни людей. От того насколько правильно будет составлен чертеж канализации и водоснабжения, зависит комфорт жителей дома, а также благоустроенность помещений. Системы водоотвода играют особую роль. Некоторые считают, что ничего сложного в установки канализационной системы нет, но, на самом деле, составление ее проекта — это очень большая, трудоемкая и ответственная работа. Если допустить хотя бы малейшую ошибку, то она обязательно себя проявит. Иногда доходит до того, что неточности проектирования приводят к тому, что дом оказывается непригодным для жизни.
Канализационная система нужна для того, чтобы удалять из каждой квартиры отработанные жидкости и некоторые твердые отходы. Чаще всего они имеют очень неприятные запахи, поэтому проект системы водоотведения составляется с учетом всех норм, правил гигиены и благоустройства жилых помещений. Через канализацию проходят и твердые элементы, и жиры, и большое количество ливневых вод. Это говорит о том, что система должна быть надежной, чтобы качественно выполнять свое основное предназначение на протяжении всего установленного периода эксплуатации.
Но никто не защищен от форс-мажорных ситуаций. Поэтому и проект канализации должен быть рассчитан таким образом, чтобы в случае непредвиденных обстоятельств и каких-либо поломок можно было бы все быстро исправить.
Система водоотведения является очень важной для любого дома — как многоэтажного, так и частного. Ее задачей является выведение сточных вод в специальные водоемы
Очень важно спроектировать систему так, чтобы загрязненные жидкости не попадали в грунт. В противном случае может возникнуть угроза санитарно-эпидемиологической опасности на всей окрестной территории.
Проектирование системы водоснабжения является не менее сложной и очень ответственной задачей.
т также существуют свои нормы и правила. Чаще всего система водоснабжения и канализации проектируется еще на этапе начала строительства здания. Но бывает и так, что подвести воду и сделать водоотвод необходимо в уже готовом доме. Чаще всего подобное встречается в старом фонде и в частном секторе. При составлении таких чертежей существуют свои особенности. Для каждого случая выполняются решения в индивидуальном порядке.
Стоит заметить, что даже в самом простом на первый взгляд случае имеется масса нюансов, которые необходимо обязательно учитывать. Поэтому при составлении чертежа и проекта водоснабжения и канализации для жилого дома стоит обратиться к профессионалам. Специалисты точно знают, как правильно и безопасно обеспечить дом водой и выводить отработанные воды из помещения.
Канализация и требования к этой системе
Внутренние канализационные системы принято делить на:
- Бытовую. Эта система канализации осуществляет отвод сточных вод от различных сантехнических приборов, которые располагаются в предназначенных для проживания постройках.
- Производственную. Для вывода вод на предприятиях разнообразной направленности.
- Объединённую. Представляет собой совокупность двух вышеупомянутых систем.
- Внутренние водостоки. Нужны для отвода жидких атмосферных осадков с крыш построек.
На производствах имеется возможность осуществлять объединение сразу нескольких типов канализации. Приспособления для гигиенических целей, а также для приёма отходов, которые были получены в процессе производства, должны быть оснащены гидравлическими затворами. Это обязательное мероприятие. Оснащение канализационных конструкций всеми специальными приборами должно соответствовать нормам и порядкам и выполнятся с соблюдением техники безопасности.
Канализационные системы также обустраиваются в соответствии с санитарными нормами
Внутренняя канализация
По СНиП — трубопроводы, которые выполняют функцию транспортировки сточных вод от сантехнических приборов должны быть закрытого типа.
Как правило, составляющие канализационных магистралей монтируются прямолинейно. Для того, чтобы изменять форму общей конструкции канализационных систем, применяют специальные соединительные устройства. Участок отводного трубопровода, расположенного в горизонтальном направлении, не подлежит смене уклона.
Для того, чтобы прикрепить отводящие детали к расположенному в подвале или другом помещении технического типа стояку, используют крестовины и тройники (содержащие четыре и три ответвления соответственно). Прикрепление отводной трубы от ванны к стояку должно осуществляться с помощью косых крестовин. В горизонтальной плоскости не разрешается применять крестовины прямого типа.
Для канализационных конструкций предусматриваются трубы, обладающие определёнными техническими характеристиками: прочность, сопротивляемость к коррозийным воздействиям, а также экономической рентабельностью. По всем этим показателям выбирают такие типы труб:
- для конструкций с самотечным отводом жидкости применяют трубы из чугуна, асбестоцементного материала, бетона, железа;
- для напорных конструкций подходят трубы: напорные из чугуна, железобетонные, пластмассовые, асбестоцементные.
Детали, с помощью которых происходит объединение отдельных составляющих трубопроводов между собой, необходимо применять соблюдая технические нормы, действующие в данный момент.
Напорная канализация внутреннего типа может быть смонтирована из пластиковых труб
Типы монтажа внутренних канализационных систем
- открытый. При таком типе канализационная магистраль проходит: под полом, в подвалах и других помещениях технической направленности;
- скрытый. Этот тип подразумевает монтаж специальных перекрытий, которые скрывают трубы. К таким перекрытиям относятся: панели, борозды стен (штробы), колонны и т. д.
При необходимом расчёте рабочих нагрузок на трубы, допускается прокладка изделий из пластмассы под полом здания.
Указание номинального диаметра в зависимости от типа трубы
С указанием условного прохода для трубопроводной арматуры всё предельно просто. Указывается округлённый внутренний диаметр, например, так: DN20, но иногда может встречаться устаревшее обозначение: Ду20, или Dy20, по ранее действующему СЭВ 254-76.
Но вот с указанием для разных видов металлических и пластиковых труб, не всё так просто, и часто происходит путаница, связанная с неправильным указанием или неопределенностью, какой указан диаметр внешний или внутренний (условный проход).
И возникает вопрос, как правильно указывается диаметр трубы? Далее приведены примеры правильного обозначения для некоторых видов трубопроводов.
Обозначение водогазопроводной трубы (Труба ВГП)
К водогазопроводным трубам (ВГП) относятся металлические сварные изделия, изготовленные из стали по ГОСТу 1050 и ГОСТу 380, а также другими утверждёнными регламентами. Применяются:
- В системах отопления зданий;
- Различных видах водопроводов;
- В конструкциях газопроводных систем и газопроводов;
Пример обозначений
Стальная труба, выпущенная по ГОСТу 3262-75, с условным проходом 32 миллиметра, и толщиной стенки 3,2 миллиметра.
То же самое только с муфтой.
Стальная ВГП с резьбой, цинковым покрытием, мерной длины. И так далее.
Обозначение электросварных прямошовных труб
Прямошовные электросварные производятся из низколегированных или углеродистых видов стали. Применяются для изготовления трубопроводов различного применения.
Пример обозначения
Стальная труба, выпущенная по ГОСТу 10704-91, с наружным диаметром 70.0 миллиметров, толщиной стенки 4.0 миллиметра, мерной длины (5000мм), II класс (точность изготовления по длине), из стали «СтЗсп» выпущенная по группе «В» ГОСТу 10705-80.
Указание диаметра бесшовных стальных труб
Стальные бесшовные трубы изготавливаются из легированных или углеродистых видов стали. Отсутствие швов повышает стойкость трубопровода к различным физическим воздействиям, таким как рабочая температура и номинальное давление.
Пример обозначения
Стальная труба, выпущенная согласно ГОСТу 32528-2013, с наружным диаметром 60.0 миллиметров, толщиной стенки 4.0 миллиметра, мерной длины (6000мм), повышенной точности изготовления, сталь марки 40Х, выпущенная по группе «В».
Немерной длины, выпущенная согласно ГОСТу 32528-2013, с наружным диаметром 95.0 миллиметров и внутренним диаметром 76.0 миллиметров, сталь марки 10, выпущенная по группе «Б».
Указание диаметров пластиковых труб
Пластиковые трубы и различные фитинги производятся из термопластов следующих видов:
Применяются для изготовления труб отопления, водопроводов горячей и холодной воды по ГОСТу 32415-2013.
Пример обозначения пластиковых труб и фитингов
Изготовленная из НПВХ, с номинальным наружным диаметром 25.0 миллиметров, номинальная толщина стенки 2,3 миллиметра, номинальным давлением PN25.
Условное обозначение пластиковых фитингов:
Муфта, изготовленная из НПВХ, для соединения трубопроводов с DN 63.0 миллиметра, соответствует SDR 13,6, номинальное расчётное давление PN16.
Условные обозначения топографической съемки
Условные обозначения топографической съемки микрорайона — это специальные знаки, с помощью которых на плане можно отразить любой объект: будь то особенности рельефа или результат деятельности человека. Планы различают по масштабам на 1:5000, 1:2000, 1:1000 и 1:500. В зависимости от характеристик объекта на местности применяется широкий ряд обозначений, который регламентируется Правительством РФ и обязателен к исполнению всеми организациями и учреждениями. Условные обозначения на топосъемке по ГОСТ различаются на линейные (гидрография, инженерные коммуникации), площадные, внемасштабные, специальные и пояснительные.
Различные обозначения на топографической съемке местности помогают «читать» местность и на основе данных создавать новые проекты. От обычных географических карт топографическая съемка отличается универсальностью: здесь указаны не только объективные особенности рельефа (топографические карты), состав растительности (природные карты), объекты промышленности, производства, инженерные коммуникации и расположение населенных пунктов и их частей: условные обозначения топографической съемки микрорайона имеют частичное сходство с генпланом города.
Указание номинального диаметра в зависимости от типа трубы
С указанием условного прохода для трубопроводной арматуры всё предельно просто. Указывается округлённый внутренний диаметр, например, так: DN20, но иногда может встречаться устаревшее обозначение: Ду20, или Dy20, по ранее действующему СЭВ 254-76.
Но вот с указанием для разных видов металлических и пластиковых труб, не всё так просто, и часто происходит путаница, связанная с неправильным указанием или неопределенностью, какой указан диаметр внешний или внутренний (условный проход).
И возникает вопрос, как правильно указывается диаметр трубы? Далее приведены примеры правильного обозначения для некоторых видов трубопроводов.
Обозначение водогазопроводной трубы (Труба ВГП)
К водогазопроводным трубам (ВГП) относятся металлические сварные изделия, изготовленные из стали по ГОСТу 1050 и ГОСТу 380, а также другими утверждёнными регламентами. Применяются:
- В системах отопления зданий;
- Различных видах водопроводов;
- В конструкциях газопроводных систем и газопроводов;
Пример обозначений
Стальная труба, выпущенная по ГОСТу 3262-75, с условным проходом 32 миллиметра, и толщиной стенки 3,2 миллиметра.
То же самое только с муфтой.
Стальная ВГП с резьбой, цинковым покрытием, мерной длины. И так далее.
Обозначение электросварных прямошовных труб
Прямошовные электросварные производятся из низколегированных или углеродистых видов стали. Применяются для изготовления трубопроводов различного применения.
Пример обозначения
Стальная труба, выпущенная по ГОСТу 10704-91, с наружным диаметром 70.0 миллиметров, толщиной стенки 4.0 миллиметра, мерной длины (5000мм), II класс (точность изготовления по длине), из стали «СтЗсп» выпущенная по группе «В» ГОСТу 10705-80.
Указание диаметра бесшовных стальных труб
Стальные бесшовные трубы изготавливаются из легированных или углеродистых видов стали. Отсутствие швов повышает стойкость трубопровода к различным физическим воздействиям, таким как рабочая температура и номинальное давление.
Пример обозначения
Стальная труба, выпущенная согласно ГОСТу 32528-2013, с наружным диаметром 60.0 миллиметров, толщиной стенки 4.0 миллиметра, мерной длины (6000мм), повышенной точности изготовления, сталь марки 40Х, выпущенная по группе «В».
Немерной длины, выпущенная согласно ГОСТу 32528-2013, с наружным диаметром 95.0 миллиметров и внутренним диаметром 76.0 миллиметров, сталь марки 10, выпущенная по группе «Б».
Указание диаметров пластиковых труб
Пластиковые трубы и различные фитинги производятся из термопластов следующих видов:
Применяются для изготовления труб отопления, водопроводов горячей и холодной воды по ГОСТу 32415-2013.
Пример обозначения пластиковых труб и фитингов
Изготовленная из НПВХ, с номинальным наружным диаметром 25.0 миллиметров, номинальная толщина стенки 2,3 миллиметра, номинальным давлением PN25.
Условное обозначение пластиковых фитингов:
Муфта, изготовленная из НПВХ, для соединения трубопроводов с DN 63.0 миллиметра, соответствует SDR 13,6, номинальное расчётное давление PN16.
Дополнительные знаки и пояснения
С помощью топографической съемки все нюансы местности отображаются на бумаге: от природных пещер вплоть до вполне рукотворных бензоколонок, поэтому для полноты картины графические элементы сочетаются с буквенными. Расшифровка топосъемки считается объективной только в том случае, когда учтены все элементы «знаки плюс буквы».Некоторые элементы, такие, например, как обозначение колодцев на топосъемке, могут быть представлены в нескольких вариантах.
Буквенные обозначения на топосъемке нередко придают схематическим изображениям новый смысл, так, например, обычный прямоугольник будет обозначать просто немасштабные жилые строения – только в комплекте с буквенными пояснениями карта имеет смысл. Так, обозначение на топосъемке тп внутри этого прямоугольника будет означать, что строение является трансформаторной подстанцией.
Маркировка канализации К1, К2, К3
На каждом чертеже указывается о и цифра 1,2 или 3. Маркировка зависит от назначения канализации.
Для бытовой системы применяют «К1», для дождевой – «К2», для промышленной – «К3».
В чертеже нельзя ставить символы, которые не указаны в нормативных документах ГОСТ 21.205-93 и СНиП 2.04.03-85 (СП 32.13330.2012). Это необходимо для того, чтобы рабочие могли найти нужное обозначение и правильно выполнить работу по проекту.
Использование условных обозначений по регламенту позволяет добиться нормального функционирования системы канализации надолго. Владельцы домов или квартир не будут беспокоиться о неполадках в инженерной сети.
Водопроводные трубы
Все трубы внутреннего водопровода обычно имеют следующие внутренние диаметры:
15 мм (в квартирах), 20, 25, 32, 40, 50 мм. В отечественной практике применяют стальные, пластмассовые и металлополимерные трубы.
Стальные водогазопроводные оцинкованные трубы по ГОСТ 3262-75* пока имеют массовое применение для хозяйственно-питьевого водопровода В1 и горячего водопровода Т3-Т4. С 1 сентября 1996 г. изменением № 2 СНиП 2.04.01-85 рекомендуется для перечисленных водопроводов в первую очередь применять пластмассовые трубы из полиэтилена, полипропилена, поливинилхлорида, полибутилена, металлополимерные, из стеклопластика. Допускается применять медные, бронзовые, латунные трубы, а также стальные с внутренним и наружным защитным покрытием от коррозии.
Срок службы труб холодного водопровода должен быть не менее 50 лет, а горячего водопровода не менее 25 лет. Любая труба должна выдерживать избыточное (манометрическое) давление не менее 0,45 МПа (или 45 м водяного столба).
Стальные трубы прокладываются открыто с зазором 3-5 см от строительной конструкции. Пластмассовые и металлополимерные трубы следует прокладывать скрыто в плинтусах, штрабах, шахтах и каналах.
Способы соединений водопроводных труб:
1) Резьбовое соединение. В местах стыков труб применяются фасонные соединительные детали (фитинги) — см. далее . Нанесение резьбы на оцинкованные трубы проводят после оцинкования. Резьба труб должна быть защищена от коррозии смазкой. Способ резьбового соединения надёжный, но трудоёмкий.
2) Сварное соединение. Менее трудоёмкое, но разрушает защитное цинковое покрытие, которое нужно восстанавливать.
3) Фланцевое соединение. Применяется в основном при монтаже оборудования (насосов и т.д.).
4) Клеевое соединение. Применяется главным образом для пластмассовых труб.
Условные обозначения, применяемые в составлении технических чертежей
Чертежи – это основа инженерного дела. Любое строительство, каким бы сложным оно не было, начинается с составления чертежа, отображающего этот процесс в графическом виде. Чертежи представляют подробную и исчерпывающую информацию материальных и нематериальных объектов – механизмов, элементов, строений, зданий и т.д. Чтение чертежей – неотъемлемая часть квалификации инженера.
Для чертежей характерны специализированные условные обозначения, которые заменяют изображения предметов в реале. Особенно это касается различных видов планировки – от генплана до разреза обычной комнаты в сечении. Удобство заключается в том, что эти схематические изображения малы и не зависят от реальных размеров предмета. Они стандартизированы и являются частью штатных библиотек инженерных программ САПР, используемых в современном проектировании систем коммуникаций, например, канализации. Все что остается инженеру или архитектору, это встроить нужный элемент в чертеж, соблюдая масштаб, свойства линий и направление элемента в пространстве.
Условные обозначения на схемах
На данной таблице показаны все принятые в проектировании условные обозначения коммуникаций водоснабжения и канализации, используемые в строительстве:
|
|
|
|
|
Условные обозначения водоснабжения и канализации единообразны по всей территории Российской Федерации и стран СНГ. Их изменение по своему усмотрению недопустимо. Причина проста: чертёж по сантехническому обустройству объекта должен понимать любой подготовленный сантехник. Это поможет избежать ошибок в технологии работ и, в конечно итоге, обеспечить наиболее эффективный способ эксплуатации водоснабжения объекта.
Условные знаки на чертежах и схемах для монтажа сантехники следует указывать при возведении любого строительного объекта, будь то многоэтажный дом, коттедж или какое-либо производственное здание. Они применяются также в компьютерных программах, например, «Автокаде», применяемом при создании проектов водопроводов и канализации объектов.
Нормативные акты
В СП 32.13330.2012 указаны требования к расчётам, насосам, смотровым колодцам, воздуховодным станциям, канализациям.
Кроме этого учитываются общие положения, глубина заложения, расчётные скорости, соединения, уклон заложения, повороты, наполнения и минимальные размеры труб.
В правилах указаны ссылки на нормативные документы, которые необходимы для проектирования системы водоснабжения и канализации.
Правила включают технологический раздел, диспетчеризацию, нормы электрических приборов, объёмно-планировочные решения, систему автоматизации, контроль технологии, систему управления, нормы для канализации в особых климатических условиях.
Обозначение элементов общего применения
Создание таких структур возглавляет область в разработке планов
Сантехника так же является важной составляющей таких систем, поэтому были созданы специальные знаки, что обозначают нужные элементы в момент проектирования. Прежде чем начать момент строительства, всегда присутствует чертеж
Рассмотрим эти обозначения:
Обозначение элементов приточной вентиляции Источник https://rexmill.ucoz.ru

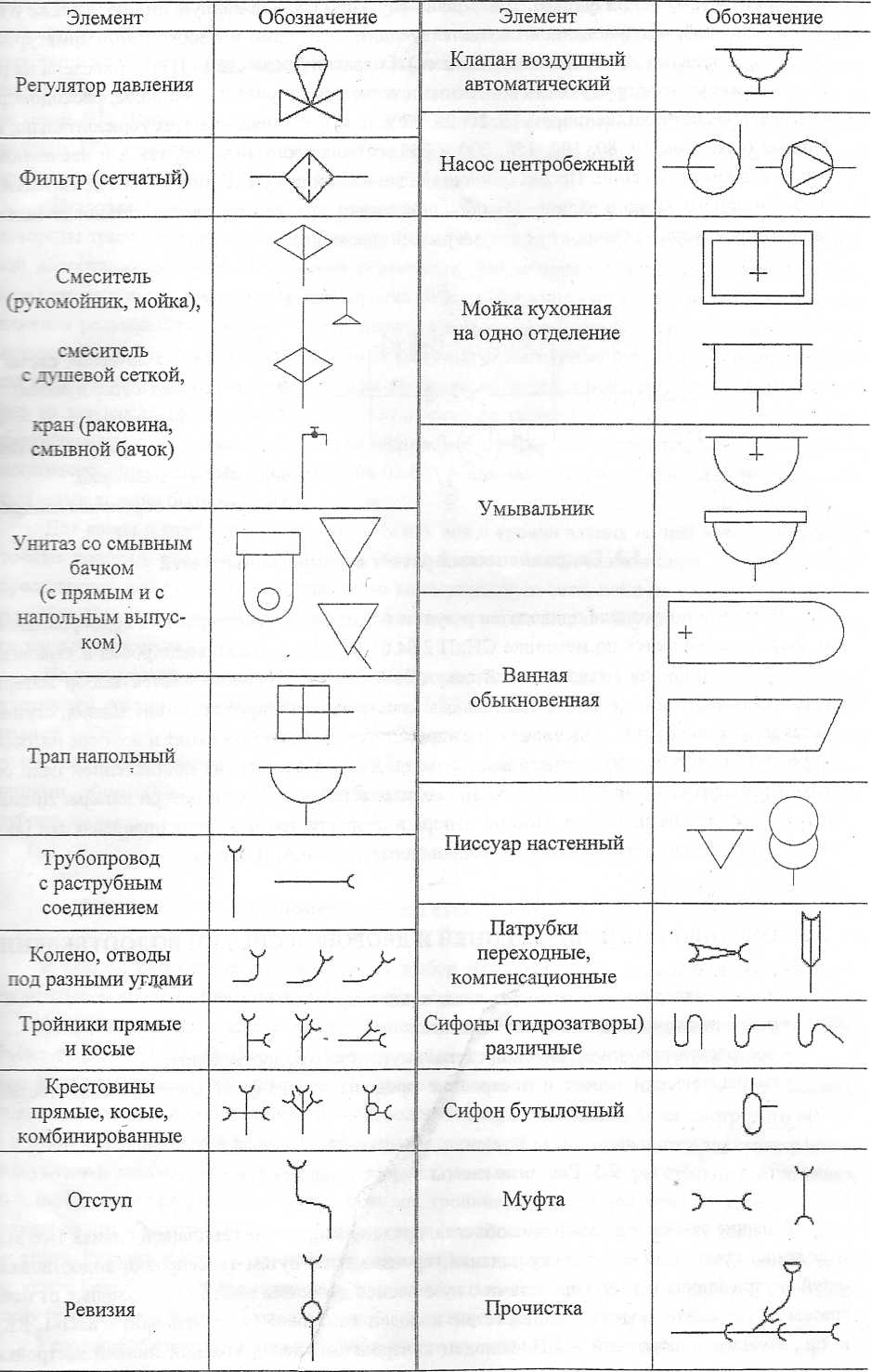

Графическое обозначение элементов систем внутренних водопровода и канализации Источник https://rexmill.ucoz.ru
Графические обозначения элементов систем отопления, вентиляции и кондиционирования Источник https://rexmill.ucoz.ru
Графические обозначения направления потока жидкости, воздуха, линии механической связи, регулирования, элементов привода Источник https://rexmill.ucoz.ru
Графические обозначения баков, насосов, вентиляторов Источник http://rexmill.ucoz.ru
Обозначения трубопровода Источник https://rexmill.ucoz.ru
Буквенно-цифровые обозначения трубопроводов санитарно-технических систем Источник https://rexmill.ucoz.ru
Обозначение водосчетчика на схеме водоснабжения Источник https://otoplenie-help.ru
Подробнее о особенностях схематичных обозначений смотрите в этом ролике
Особенности условных обозначений на схеме
Для того чтобы правильно разместить систему водоснабжения и канализации, необходимо составить предварительный чертеж. Для каждого типа помещения он будет разным. Более того, специалисты всегда учитывают и особенности дома, и географическое положение, и количество помещений, куда будет поставляться, и откуда будет выходить вода. Нюансов в этом деле много, но всегда перед началом работ создается схема, на основании которой и будут проводиться дальнейшие работы.
При выполнении чертежей должны быть использованы общепринятые обозначения. Это условные символы, по которым любому мастеру удастся легко прочитать ту или иную схему, даже самую сложную.
Обозначения, которые используются для составления чертежей системы водоснабжения и канализации, регламентированы документами СНиП и ГОСТ. Применять другие условные изображения недопустимо. Существует целый список допустимых символов, при помощи которых можно составить подробную схему того, как вода будет поступать в дом и выводиться из него.
Каждый специалист знает о том, как правильно составлять чертежи с использованием условных обозначений. Для этого существуют и специальные программы, к примеру, «Автокад». Здесь допускается применение всех элементов, которые одобряет ГОСТ. Но нужно учитывать, что создание качественной и правильной схемы системы подвода и вывода воды из дома является задачей достаточно сложной. Тут недопустимы никакие погрешности, поэтому, если опыта работы в таком деле нет, стоит доверить создание чертежа профессионалам.
При планировании проекта с помощью условных обозначений мастер указывает точки ввода горячей, холодной воды, расположение сантехнических приборов и вывод канализации.
Маркировка колодцев: в поисках рая…
Маркировка колодцев: в поисках рая… Каждый, кто интересуется подземным миром, наверняка не раз задавал себе вопрос: ё-моё, под ногами столько колодцев, куда они все ведут, чем отличаются там, под крышкой, как различают их те, в чьём ведении они находятся??? А вдруг вон тот, ничем не отличающийся от тысяч других, люк ведёт в какое-нибудь древнее подземелье или в метро?
Так же наверняка многие задавались вопросом, что за каббалистические знаки встречаются повсюду на столбах и на стенах домов? Какие-то разноцветные буквы со стрелочками и магическими числами…? Что, чёрт возьми, всё это значит?!!
Количество непонятного в окружающем мире можно несколько уменьшить, если смотреть вокруг, зная систему обозначений колодцев, в соответствии с которой и наносятся барельефы на крышки их люков и соответствующие им отметки на недвижимость (в этом случае стрелками указывается направление смещения от места расположения маркировки, цифры означают расстояние в метрах). Вот какую коллекцию на сегодняшний день удалось собрать (предположительная расшифровка отмечена вопросительными знаками):
| А | ??? |
| В, ГВ | Водопровод |
| ВК, ВД | Водопровод? |
| ВП | ??? |
| ВР | Водосточная решётка |
| ВС | ??? |
| Г, ПГ | Пожарный гидрант. Снизу может быть подписан диаметр трубы. |
| ГГ, МГ | Газопровод (МГ – в Москве) |
| ГКС | Городская кабельная сеть (в том числе ГТС) – любой трубно-кабельный тоннель. Снизу может быть подписано «с/д«. |
| ГП | ??? |
| ГТС | Городская телефонная сеть – кабельный тоннель малого диаметра, забитый перепутанными телефонными проводами. Внутри по идее должен быть проложен трос для протяжки новых кабелей. |
| Д, ДП | Дождевая канализация, дождеприёмник |
| ЗБК | ??? Возможно, имеет отношение к теплосети. |
| К, КК, ГК | Бытовая и производственная канализация. Какашки текут именно здесь, поэтому, не задерживаясь, идём дальше. |
| К Тр. | ??? Встречается возле трансформаторных подстанций. |
| КЛ | В чём отличие от ЛК – пока не ясно, но встречаются гораздо реже и порою вместе с ЛК. |
| КП | ??? |
| КС | ??? (возможно, это обозначение пролегающего кабеля связи) |
| К. У., КУ | Коммутационный узел? (в одном из таких колодцев (который был открыт) видел соединение силового кабеля и плоского токопровода) |
| ЛК | Ливневая канализация? |
| МП ВКХ | Муниципальное предприятие «Водоканализационное хозяйство»? |
| НРП | Необслуживаемый регенерационный пункт. Примечания от : в отличие от НУПа не только усиливает, но и восстанавливает первоначальную форму сигнала (фото НРП полуоткрытого типа). Примечание к фото: УЛР-15 — усилитель линейный регенерирующий. |
| НУП | Необслуживаемый усилительный пункт (холмики с дверями, расположенные обычно вдоль шоссе) |
| ОТСОС Г.К. РЕЛЬС | ??? |
| РК | ??? |
| ТК | Тепловая камера. Здесь расположен отвод отопления от магистрали теплоснабжения к ближайшему зданию или просто вентили, перекрывающие горячую воду на ветке. |
| ТП | Тепловой пункт |
| ТС | Теплосеть |
| ТСОД | Технические средства организации движения. Инфа от Алексея Краюшкина <>: колодец глубиной 1,5-3 м, в боковые стенки которого выведены асбоцеменнтные трубы диаметром 100 мм. Используются для прокладки электрических кабелей (220 В) между колонками со светофорами и управляющей аппаратурой. Используются примерно последние лет 10-20 (примерно). До этого кабели прокладывали как придётся. В Москве их собственником является ГУ ЦОДД (https://www.gucodd.ru). |
| ТУ | Тепловой узел. Подземный бокс с развязкой теплотрассы. Обычно имеет четыре колодца, расположенные по углам, на одном из них вместо крышки может стоять вентиляционная труба. Внутри водятся чудо-краны высотой под три метра, а вместе с вОротом могут попасться и с двухэтажный дом – ворот тогда выходит на поверхность для оперативного управления. |
| Эл. З. Эл. Защ Отс. Эл. З. | Электрозащита, отсек электрозащиты. Встречаются около трансформаторных подстанций, содержат заземление, имеют отношение к молниеотводам. |
Если кто-то может пополнить коллекцию новыми аббревиатурами или сообщить новые или более правильные сведения – пишите на форуме или мылом
ВНИМАНИЕ! В отличие от отметок на недвижимости не следует особо доверять маркировке на крышках люков! Сворованные или сломанные крышки могли быть заменены подходящими по типоразмеру аналогами, предназначенными для других сетей
analitik63.ru
Как применить условные обозначения санитарно-технических систем на практике
Типология инженерных терминов (ГОСТ, СниП) и обозначений подразумевает профессиональное применение полученных навыков на практике. Составление санитарно-технических чертежей с использованием готовой символики способствует ускорению и автоматизации процессов проектирования, а значит и упрощения задач для инженеров и архитекторов.
В создании чертежей можно попрактиковаться и самому. Для внутридомовых систем водоснабжения (водопровода) и водоотведения (канализации) применяется не так уж много санитарно-технических приборов и элементов этих систем. Перед тем, как делать грамотную разводку канализации, изучите как следует условные обозначения, с помощью которых можно составить даже любительский чертеж по всем правилам и канонам строительного дела. Кроме того, эта схема вам пригодится в качестве руководства по выполнению работ. Такое планирование облегчит воплощение первого, и возможно, не последнего проекта в вашей жизни – монтаж систем водоснабжения или канализации в вашем доме.
Как применить условные обозначения санитарно-технических систем на практике
Типология инженерных терминов (ГОСТ, СниП) и обозначений подразумевает профессиональное применение полученных навыков на практике. Составление санитарно-технических чертежей с использованием готовой символики способствует ускорению и автоматизации процессов проектирования, а значит и упрощения задач для инженеров и архитекторов.
В создании чертежей можно попрактиковаться и самому. Для внутридомовых систем водоснабжения (водопровода) и водоотведения (канализации) применяется не так уж много санитарно-технических приборов и элементов этих систем. Перед тем, как делать грамотную разводку канализации, изучите как следует условные обозначения, с помощью которых можно составить даже любительский чертеж по всем правилам и канонам строительного дела. Кроме того, эта схема вам пригодится в качестве руководства по выполнению работ. Такое планирование облегчит воплощение первого, и возможно, не последнего проекта в вашей жизни – монтаж систем водоснабжения или канализации в вашем доме.
