Установка газового котла в частном доме требования

Какие документы необходимы?

Просто так построить котельную в частном доме нельзя — потребуется оформлять довольно много специальных разрешений. Обязательно проводится государственная экспертиза. Ей подлежат все проектные материалы, включая итоги инженерных изысканий.

Конечным итогом является вывод о соответствии или несоответствии проекта нормативным положениям. Официальное разрешение стало необходимым условием еще в 1997 году, с тех пор появилось разделение по классам опасности. Без разрешающего акта нельзя вводить в эксплуатацию котельные, которые:

используют природный или сжиженный газ;
вырабатывают не только тепло, но и горячую воду;
содержат хотя бы отдельные части оборудования, рассчитанные на температуру свыше 250°;
содержат хотя бы отдельные части оборудования, рассчитанные на давление выше 1,6 МПа.

Ввод в эксплуатацию оформляют соответствующим актом. Он недействителен, если нет подписей всех участников технической комиссии и сотрудника Ростехнадзора.

Техпаспорта на используемую технику должны быть зарегистрированы в органах технического надзора (что подтверждается еще и отметками на них). Пакет документов вместе с заявлением идет в территориальную инспекцию, а после выездной проверки вручают лицензию.

Администрация Еманжелинского городского поселения

Борис Дубровский поздравил жителей Варны со 175-летием села 18.07.2018
Борис Дубровский обсудил с инвестором вопросы реализации специнвестпроекта по разработке золоторудного месторождения 17.07.2018
В Челябинской области начался второй этап выдачи многодетным семьям земельных участков в поселке Северный 16.07.2018

Объемы кредитования малого и среднего бизнеса в Челябинской области выросли на треть 18.07.2018
В Карабашском округе началось строительство обводного канала на Сак-Элге 18.07.2018
В Доме культуры села Еманжелинка завершились ремонтные работы 18.07.2018

Заземление газовых котлов

Как сделать заземление:

Нужно взять за основу контур в форме равнобедренного треугольника из 3х металлических стержней длиной 3 метра.
Необходимо соединить проводники.
При помощи омметра замерить сопротивление внутри контура (должно быть значение, близкое к 4 Ом). Если значение выше — к контуру можно добавить ещё один элемент.
Продолжать нужно до тех порт, пока значение не будет максимально близко к 4 Ом.

Для заземления используют стержни и трубки, которые соединяются металлическими полосками. Их устанавливают в грунт вертикально, чтобы система работала даже зимой. Рекомендуется покрыть металлические элементы антикоррозионным раствором.

Отопление дома 200 м² — 72 500 р.

Реально, честно, действительно так

Отопление дома 200 м² от	72 500 р
Монтаж электрического котла отопления	8 000р.
Монтаж радиаторов отопления (не более 15 шт) !!! Стоимость монтажа стандартного (навесного, не внутрипольного конвектора) радиатора отопления 4 000 рублей	35 000р.
Трассировка труб для радиаторов	25 000р.
Опрессовка и заполнение теплоносителем	4 500р.
ИТОГО под ключ:	72 500р.
Сверление отверстий, такелажные работы, демонтаж, оплачивается дополнительно	по_смете

Отопление дома 200 м² Внимание. Данная стоимость является предварительно ориентированной, опираться на данные цены только как примерные

Точная стоимость работ рассчитывается после выезда инженера для осмотра объекта проведения работ, сложности, количества.

Включено по видам работ

Монтаж котла	Установка электрического котла на стену или пол
Монтаж труб без «штробления»	Открытая прокладка трубопровода с креплением к стене или полу
Монтаж радиаторов отопления	Навеска отопительного прибора на стену, установка крепежа
Опрессовка системы	Опрессовка собранной системы воздушным компрессором, для выявления возможных мест утечек
Пуско наладочные работы	Заполнение теплоносителем (антифриз или вода), удаление воздуха из системы отопления при производстве работ
!!! Без теплых полов	Рассчитывается дополнительно, требуется согласование типа подложки для труб, типа использования трубы, возможность контроля и автоматики управлением, и естественно метраж
!!! Без внешнего дымохода	Для расчета стоимости требуется выезд инженера, осмотр устройства кровли, расположения окон и многое другое.

Требования к дымоходу

В строительных нормах и правилах также указаны и требования к дымоходу:

сечение отводящей трубы должно соответствовать или быть больше сечения отводящего патрубка котла;
материал дымоходной отводящей трубы – нержавеющая или углеродистая листовая сталь, использование асбеста и прочих слоистых материалов возможно лишь на расстоянии свыше 50 см от отводящего патрубка котла;
газовые котлы, у которых отводящий патрубок находится сверху, должны быть присоединены вертикальным участком длинной не менее 25 см, только после него возможны изгибы;
на все протяжение дымохода допускается не более 3 колен;
между местом вывода дымохода через стену и потолком должно быть не менее 20 см;
высота дымохода должна обеспечивать должную силу естественной тяги (см. фото).

Оптимальная высота дымохода согласно СНиП 41-01-2003.Как грамотно выбрать газовый настенный одноконтурный котел

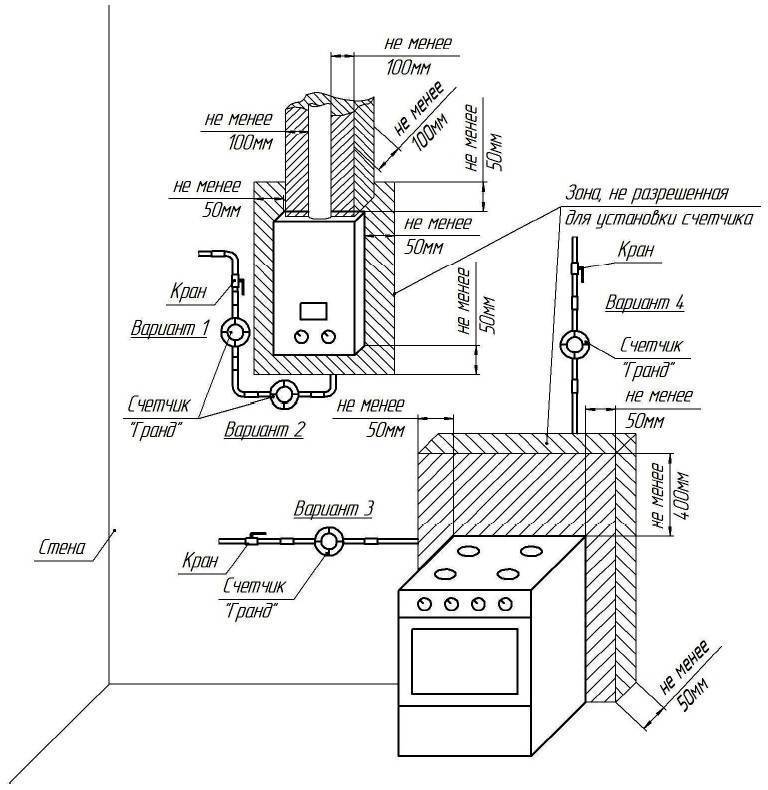

Условия для размещения настенного котла

Другой распространенный тип оборудования – настенные газовые котлы. Их установка обеспечивается в такой последовательности:

Крепление оборудования производится на несущей, высокопрочной стене или перегородке, отвечающей требованиям огнестойкости.
Корпус котла должен отстоять от поверхности стены на 45-55 мм и на 50-60 см от смежной стены. До потолка должно оставаться расстояние не менее 75 см. Крепится котел строго параллельно напольной поверхности.
Установка фильтра воды и запорных элементов. Подсоединение к отопительной системе.
Установка дымохода, если это предусмотрено инструкцией.
Подключение к газовому трубопроводу.
Подведение электрической сети.

При монтаже обоих типов котлов надо учитывать, что его можно проводить только при температуре в помещении в пределах 6-34 градуса. После монтажа установка медленно заполняется водой так, чтобы вытеснился весь воздух.

Нормативные документы при монтаже газового котла

Все тонкости монтажа систем газопотребления, газораспределения и объектов СУГ (сжиженные углеводородные газы) установлены в основных нормативных документах по проектированию и строительству газораспределительных систем, а именно – в сводах правил или сокращенно СП.

Устройство котельной в обязательном порядке должно соответствовать трём основным СП. Это обусловлено потенциальной взрывоопасностью оборудования, в котором используется легко воспламеняющийся природный газ, к тому же топливо находится под максимальным избыточным давлением порядка 0,07 МПа.

При оформлении понадобятся следующие нормативные документы:

СП 42-101-2003 действует с 8 июля 2003 года и отражает достоверные (полученные опытным путем в независимых экспериментальных условиях) научные данные, которые позволяют реализовать на практике соответствующие технические решения в области проектирования и строительства газораспределительных систем из металлических и полиэтиленовых труб.
СП 62.13330.2011 вступил в силу с 1 января 2011 года, и стандартизирует устройство газораспределительных систем.
СП 402.1325800.2018 утвержденный Министерством строительства и жилищно-коммунального хозяйства с 5 декабря 2018 г, раскрывает требования при использовании систем газопотребления в жилых домах.

Кроме того, дополнительная информация по пожаробезопасности и оснащению современных котельных содержится в разных частях других нормативных документов. В пятом разделе свода правил СП 281.1325800.2016 представлены современные конструктивные решения теплогенераторных

Стоит обратить внимание и на раннюю редакцию СП 41-104-2000 по проектированию автономных источников теплоснабжения, здесь больше конкретики. В СП 7.13130.2013 указаны требования к пожарной безопасности в дымоходе систем теплоснабжения

В СП 31-106-2002 в частях 6.2 и 6.3 отмечено положение об эксплуатации тепловых сетей в одноквартирных жилых домах, п. 4.4.8 упоминает об установке насосов в помещении с теплогенератором. СП 124.13330.2012 объясняет нормы устройства котельной в отдельно стоящем здании.

Квалифицированные специалисты должны уметь пользоваться подсказками из перечисленных СНиПов для грамотного монтажа газовой котельной в частном доме. В них содержатся рекомендательные инструкции по расположению оборудования и труб, расстоянию между компонентами тепловой сети, всех точек и выходов для обогрева или подачи горячей воды.

Обратите внимание! В своде правил 89.13330.2016 указаны Размеры газовых котельных в частных домах по котельным мощнее 360 кВт, что уже относится к многоэтажным строениям от 3 тыс. квадратов

Таким образом ссылаться на них при установке обычного газового котла неправильно.

Требования к помещению

Помещение, отведенное под установку котла в квартире многоквартирного дома, должно соответствовать противопожарным и санитарным требованиям.

Установка газовых котлов разрешается в нежилом помещении, допустимого объема комнаты, имеющей дверь и окно.

Стена для размещения котла должна быть капитальной или дополнительно усиленной, чтобы она смогла выдержать конструкцию агрегата.

Все поверхности, примыкающие к котлу, должны быть изолированы жаростойким материалом, в том числе пол и потолок. Фронт котла должен иметь свободное пространство не менее 100 см для его обслуживания и ремонта.

Основные характеристики нежилого помещения для установки котла согласно СНиП 42-01 и МДС 41.2-2000:

минимальная высота потолков – 2.5 м;
оконная площадь из расчета 0.03 м2 на 1м3 объема помещения;
конструкция элементов комнаты должен соответствовать огнестойкости не ниже REI 45 ;
дверь в помещении обязана иметь ширину 80 см и нижний зазор 2 см;
помещение должно иметь приточно-вытяжную вентиляцию с 3-х кратным воздухообменом в час по объему помещения, плюс дополнительный объем для горения газового топлива в котле.

Лучшее место для установки

Наиболее подходящим помещением является кухня, особенно в связи с тем, что в ней уже расположен газовый ввод. Минимальная площадь топочной под размещения котлоагрегата с закрытой топкой должна быть не менее 4 м2.

Если у владельца имеются сомнения по вопросу размещения котла в квартире многоэтажного дома, необходимо обратится с консультацией в газовую службу, которая проверит технические возможности существующих комнат, тем более что данное исследование будет обязательным перед выдачей технических условий.

Требования к дымоходу

Системы дымоотвода и вентиляцию обеспечивают безопасную эксплуатацию газовых котлов для отопления квартиры, поэтому к ним предъявляются особые требования со стороны газовой, пожарной инспекции и СЭС.

В большинстве случаев система вентиляция квартир малоэтажных домов не предназначена для отвода дымовых газов котла, поэтому предпочтительно поставить газовый котел с закрытой топочной камерой, имеющих коаксиальных газоход, расположенный горизонтально с выходом через стену.

Преимуществом данной конструкцию является то, что забор воздуха будет осуществляться извне помещения по внешней трубе коаксиальной системы, то есть он не будет влиять на санитарно-эпидемиологическое качество воздушной среды в жилом помещении.

Размер сечения коаксиального дымоотвода определяется заводом-изготовителем котла и обозначается в паспорте котельного оборудования.

Установка газовых котлов. Требования и нормы

Газ является самым доступным и популярным видом топлива для отопительных котлов на территории России. Особенно для квартир и частных домов которые расположены в черте города и имеюют свободный доступ к газовым коммуникациям. Установкой газовых и твердотопливных котлов должны заниматься специализированные организации.

Базовая нормативная документация

Основные нормы и положения которыми необходимо руководствоваться при установке газового котла в доме прописаны в документе СНиП 42-01-2002 «Газораспределительные системы». Так же полезную информацию можно почерпнуть в документе СНиП «Газоснабжение» 2.04.

08-87 – данный документ на сегодняшний день не котируется, но при этом содержит не мало полезной информации.

Так же существуют дополнительные нормы установки газового оборудования, которые приведены в СНиП о котельных установках и СНиП об отоплении вентиляции вентиляции и кондиционир:

Основные этапы согласования установки:

Технические условия

Для подключения квартиры или частного домка к городскому газоснабжению необходимо получить технические условия в соответствующей газовой службы города или района.

Для получения технического условия нужно написать заявление, обязательно указав в нем предполагаемый объем потребления газа в час. На оформление данного документа уйдет примерно 1-2 недель.

После того как заявление будет удовлетворено, на руки выдается техническое условие монтажа газового оборудования. Данный документ является официальным разрешением на проведение такого типа работ.

Обратите внимание

Проект установки

Следующим этапом является разработка проекта установки газового оборудования. Проект «Газоснабжение» − это схема установки газового котла, а также схема прокладки газопровода от точки подключения в квартире к городским газовым коммуникациям, и, в случае с подключением в частном секторе, ещё и схема проведения газовых коммуникаций по участку с обозначением точки входа в жилое здание.

Согласование с контролирующими органами

Проект “Газоснабжения” должен быть согласован в Горгазе или в другой государственной контролирующей организации. В зависимости от сложности проекта на его согласование может уйти от 1 недели до 3-х месяцев.

В инспекцию, помимо проекта «Газоснабжение» в обязательном порядке предоставляют:

техпаспорт выбранного вами котла;
инструкцию по его эксплуатации;
сертификаты (санитарно-гигиенический, соответствия техтребованиям);
выводы экспертизы о соответствии данного котла всем необходимым требованиям.

Данный перечень документов должны быть предоставлены заводом-производителем котла.

Если проект не прошел проверку, помимо официального документа с указанием причин отказа, вы должны получить на руки список правок для корректировки проекта.

Если проект оформлен соответственно, его заверяют печатью.

Запрещается!!!!

Котлы, как и любые другие газовые приборы, нельзя устанавливать:

на сгораемые поверхности;
в коридорах;
в ванной;
в общежитиях;
в помещениях без форточек;
в подвале;
на балконе;
при газоснабжении СУГ − на цокольном этаже.

Требования к установке газовых котлов

Условия установки бытовых газовых котлов, в общем, можно свести к таким нормативам:

площадь помещения под установку котла должна составлять не менее 4 м²;
входная дверь в помещении должна быть не менее 0,8 в ширину;
помещение должно быть хорошо освещено (0,3 м² окна на 10 м³ помещения);
высота потолка должна составлять не менее 2,5 м;
должен быть установлен контур заземления;
обязательно должен быть установлен трубопровод холодной воды;
сечение дымохода должно соответствовать мощности установленного котла;
стены помещения должны быть выровнены и оштукатурены.

Исходя из этого, двухконтурные котлы лучше устанавливать на кухне, там же, где установлена и газовая плита. Кухни в большинстве случаев спроектированы по типу помещения под котельную, потому установка навесного газового котла в кухне будет не только соответствовать установленным нормам, но и значительно уменьшит расходы на подключение труб холодной и горячей воды.

Котлы отопления могут располагаться также и на полу. Монтаж напольного газового котла, в отличие от двухконтурного настенного, требует отдельного помещения, отведенного исключительно под котельную.

Если речь идет об установке котла в деревянном доме, то условия монтажа остаются прежними.

Однако при мощности оборудования не более 60 кВт объем помещения должен составлять от 27 м³, для таких котлов также возможна установка в кухне на деревянную стену (или же любом другом помещении, если будут сохранены все необходимые техусловия).

С чего начать установку?

Для начала нужно наметить место установки на стене или на полу, в зависимости от типа котла.
Проверить, достаточно ли деталей и прочих вспомогательных элементов. В общем, мысленно ставим котёл на будущее место эксплуатации.
Просмотреть инструкцию к установке.

ВАЖНО! В одиночку можно установить только малогабаритный или напольный котёл (и то не всегда). В большинстве случаев потребуется помощь одного или двух человек.

Требования к помещению

Размеры комнаты для установки зависят от мощности котла. Минимальная площадь – 4 квадратных метра, а высота потолка – 2-2,5 метра.
Дверной проём – не менее 80 сантиметров в ширину.
Обязательно наличие окон. Минимальное требование для помещения в 4 квадрата – небольшая форточка, размером 0,15 квадратных метра.
На каждый киловатт мощности аппарата должно приходиться по 8 кубических сантиметров вентиляции.
Газовые трубы должны быть металлическими, другой материал не допускается.
Диаметр дымохода должен зависеть от мощности. Минимальный диаметр – 13 см, при чём он не должен сужаться к верху и должен выступать над поверхностью крыши минимум на пол метра.
В помещении должны находиться газовые датчики, а на самом котле клапан остановки подачи газа.
Котёл должен быть оснащён датчиком расхода топлива.
В многоквартирном доме можно устанавливать котёл везде, кроме подвала, а в одноквартирном рекомендуется установить в подвале.
Блок питания котла (для автономных котлов) и система подачи электричества должны иметь теплоизоляционные и электроизоляционные экраны.

Как правильно установить оборудование

Чётко следуйте всем правилам и нормам СНиП 42-01-2002 «Газораспределительные системы», не отклоняясь от них.

Любая попытка сымпровизировать или изменить классическую технологию может быть замечена проверяющими.

А если это повлечёт аварию или убытки другим жильцам дома, владельцу грозит административное, а, в некоторых случаях и уголовное наказание.

Если котёл настенный, пол под ним должен быть идеально ровным, так как насос, качающий воду может повлечь вибрацию и смещение котла. Если вибрация будет сильной, газовые трубы или система водоснабжения может отсоединиться от котла, что приведёт к утечке газа или к потопу.
Если есть возможность изготовить подставку под котёл, это обезопасит конструкцию и усилит прочность сцепления с полом.
Если установить котёл возле плиты, бойлера или прочих нагревающихся элементов, то общая мощность термического поля между ними будет выше, чем показывают датчики, так как они замеряют данный только внутри самой системы. Данное правило не указано в СНиП, но часто является причиной преждевременного износа механизма или выхода из строя.

Документация

Необходимые документы:

Сводка по расходу топлива конкретным аппаратом. Выполнить её могут как работники, которые устанавливают котёл, так и сам хозяин-установщик. В техническом паспорте устройства должны быть указаны данные по расходу электричества, газа и воды. В течение 14 дней работник газовой службы должен выдать предварительное согласие на установку агрегата.
Проект монтажа, в котором указаны все пункты и шаги установки, схема подключения коммуникаций и вывода дымохода.
Техническое условие, в котором указаны данные о монтаже и проведении коммуникаций к котлу.
Сертификат прибора, просмотренный и заверенный газовщиками. Справку о стандартизации котла.

После согласования проекта можно приступать к установке. Профессионалы как правило ведут протокол установки, в котором отмечают базовые шаги, чтобы защитить себя на случай брака оборудования или несчастного случая, который повлёк убытки.

Протокол подписывается заказчиком (хозяином котла). Если выполняется самостоятельная установка, в протоколе нужно отмечать основные этапы, прописанные в инструкции к котлу. Если произойдёт авария во время установки или котёл не будет функционировать должным образом, протокол послужит юридической защитой.

ВНИМАНИЕ! В случае, когда установку выполняют специалисты, а протокол подписывает заказчик, он имеет юридическую силу, а если установку выполняет сам заказчик – протокол является обычным описанием действий.

Отличие оборудования

Два затронутых выше варианта котлов (одноконтурный и двуконтурный) являются всего лишь укрупненными характеристиками широкого ассортимента газового оборудования. Они взяты в пример в связи с тем, что установка такого газового котла может быть выполнена своими руками. Другие же варианты газовых обогревательных устройств потребуют привлечения профессионалов. Благо сейчас найти специалиста для монтажа не составить труда. Они и комнату подготовят, и документацию оформят.

Котел для ГВС

Подобное оборудование часто называют «водогрейка». По своей сути они на самом деле простые по своей конструкции. Кроме теплообменника и горелки ничего и нет. Для работы следует подвести к нему газовый и водяной шланг, а также оборудовать дымоход. Все больше ничего не потребуется. Конечно же, не нужно забывать об оформлении разрешительной документации на подключение газового котла. Иначе имеется риск получить серьезный штраф.

Котельная для дома

Двухконтурное газовое оборудование с автоматикой выпускается настолько проработанным, что процесс монтажа является точно таким же, как и у простой водогрейки. Наличие автоматического регулирования обусловлено не только легкостью установки и монтажа. Она способна контролировать окружающую температуру и регулировать по необходимым установкам. Во время работы подобного котла расходование газа может быть снижено до 70%.

Но монтаж газового котла такого типа обладает значительным недостатком. Если будет нарушаться электроснабжение дома, то котел работать не станет. Одновременно с ним перестанет работать и циркуляционный нанос, при его наличии. Придется позаботиться о дополнительном резервном электроснабжении. Как правильно подобрать электрогенератор можете посмотреть здесь.

Вентиляция и дымоотведение

Правила установки газового котла в квартире и частном доме предусматривают обустройство систем вентилирования и отвода продуктов горения газа в котельном помещении. Их неисправность или малоэффективное функционирование может закончиться поломкой оборудования или привести к чрезвычайной ситуации.

В нормативной документации к вентиляции и дымоходу в частном домовладении перечислен ряд требований:

Каналы дымоотведения и вентилирования нельзя объединять, их делают раздельными.
Чтобы в котельную проникал свежий воздух, в ней следует установить приточную вентиляцию. Входное окно устраивают в нижней части двери или наружной стены. Величина вентиляционного оконного проема составлять должна не менее 1/30 части площади помещения, но не меньше 80 мм² на 1 кВт мощности котла в случае, когда приток воздуха будет поступать с улицы, и не менее 300 мм² на 1 кВт, если из других источников.
Вентканалы следует всегда держать открытыми, поскольку воздушные потоки должны постоянно циркулировать.
Котел рекомендуется располагать в непосредственной близости к дымоходной трубе.
У дымохода, обустраиваемого в стене, должно насчитываться два входных канала, при этом основной из них предназначается для установки дымоотводящей трубы, а другой – ревизионный, для технологической прочистки, располагают его ниже первого не менее, чем на 25 сантиметров.
Сечение вытяжного отверстия дымохода не может быть меньше, чем этот же параметр у выходного патрубка газового агрегата.
Дымоходная конструкция не должна иметь больше трех изгибов и поворотов.
Для изготовления дымоходов задействуют нержавеющую или углеродистую сталь. Установка асбестобетонных или иных труб, произведенных из слоистых материалов, допускается на расстоянии не меньше 50 сантиметров от дымоотводящего патрубка нагревательного агрегата.
С целью обеспечения безопасной эксплуатации прибора и эффективной работы отопительной системы необходимо создание условий для поддержания требуемой силы тяги. Поэтому следует рассчитать как всю высоту трубы дымохода, так и высоту ее расположения над кровельной поверхностью, чтобы оголовок не находился в зоне ветрового подпора.

Правилами и условиями для установки газового котла установлены нормативы для его дымоходной конструкции:

труба должна подниматься над плоской крышей без конька не меньше, чем на 50 сантиметров над кровлей или парапетом, если он обустроен вдоль ее периметра;
когда дымоход проходит через скат крыши на расстоянии не менее 150 сантиметров от конька, то оголовок трубы нужно поднимать не меньше, чем на 50 сантиметров;
если выход дымоотвода через скатную кровлю проложен на расстоянии 150 –300 сантиметров от конька по горизонтали, необходимо поднимать оголовок до уровня, не ниже, чем верхняя точка конька;
в случае, когда труба проходит через скатную крышу на расстоянии больше, чем 300 сантиметров от конька, тогда ее выходное отверстие располагают на условной линии, проведенной под углом в 10 градусов от вершины конька к горизонту.

Установка газового котла в частном доме требования: последовательность проведения работ по установке газовых котлов

Какие документы необходимы?

Администрация Еманжелинского городского поселения

Заземление газовых котлов
