Принцип работы
Здесь владельцы должны учитывать несколько особенностей:
- Переменное напряжение в 220 В подают к драйверам у светодиодных ламп. Частоты такой энергии составляет 50 Гц.
- Далее сам поток переходит по конденсатору, ограничивающему ток.
- Следующий компонент, где оказывается энергия – выпрямительный мост, собранный на основе четырёх диодов.
На выходе моста на следующем этапе появляется выпрямленная разновидность напряжения. Именно этот вариант энергии нужен, чтобы диоды правильно работали. Но драйвер нужно дополнить электролитическим конденсатором, чтобы устройство начало действовать как надо. Тогда пульсации, возникающие при выпрямлении переменного напряжения, сглаживаются.
В устройстве также присутствуют сопротивления разного вида. Для разрядки конденсатора, дополнительной защиты служит специальный резистор. Другой, с обозначением 1 на схемах – ограничивает ток, который поступает на лампочку при включении.
Устройство светодиодной лампочки 220В
В любой светодиодной лампе выделяют следующие компоненты:
- Световой поток становится равномерным благодаря рассеивателю.
- Резисторы или чипы, защищающие от резких изменениях в показателях.
- Печатная плата, для впаивания светодиодов.
- Радиатор, отводящий тепло.
- Драйвер. Он основа для сбора схемы, преобразующей переменный ток напряжения в постоянный. Главное – получить на выходе необходимую величину.
- Диэлектрическая прокладка, между корпусом и цоколем.
- Цоколь, в который вкручивают люстру и бра, светильник.
Отличие светодиодной от люминесцентной: краткое описание
С конструкцией связаны главные отличия. Основа люминесцентных ламп – колба из стекла. Ртутные пары и инертные газы наполняют часть этого устройства внутри. Запайка обеспечивает герметичность. Сфера применения шире благодаря комплектам с цоколями различных габаритов.
На электронных матрицах построены светодиодные лампы. Это электронное соединение нескольких диодов друг с другом. В изделиях присутствуют и другие вспомогательные элементы, для обеспечения стабильной работы механизма. Низкое энергопотребление – главное преимущество светодиодных ламп по сравнению с другими.
Демонтаж старой люстры
Для начала нужно выключить питание сети, к которой будет монтироваться люстра, а также отвинтить предохранитель прибора. Если сеть намечена, то вполне вероятно, что придется проверить ее на пробу и сбой в работе с имеющимися лямочками.
Сначала нужно найти электрическую панель или блок электросети. В каждом доме он может находиться в разных расположениях. Если работы проводятся в многоквартирном доме, то лучше предупредить жильцов заранее, что возможны некоторые перебои со светом, и чтобы они не трогали блок электросети во время проведения работ.
Затем нужно убедится, что питание отключено. Далее нужно повернуть переключатель несколько раз, чтобы убедиться, что никакой силы тока нет по отношению к текущему зажимному приспособлению.
Затем нужно удалить все съёмные части из старого прибора. Если установлена люстра с лампочкой, у которой есть сменные стекла и крышки, то их стоит удалить первым делом.
Чтобы отвинтить старую люстр от потолка потребуется отвертка и гаечный ключ для того, чтобы удалить все винты и гайки, которые фиксируют люстру к потолку. Также стоит внимательно держать люстру или доверить это помощнику. На данном этапе провода пока не стоит трогать.
Также на данном этапе понадобится стремянка, как вспомогательный предмет. Не стоит рисковать здоровьем и пренебрегать качественным подъемом. Даже если светильник наглухо прикреплен к потолку, все равно не стоит развинчивать винты без поддержки лампы.
Далее нужно обратить внимание на то, как соединены провода. Должно быть не менее двух проводов (а зачастую три), что соединяют люстру к электросети
Очень часто такие провода обворачивают черной и белой изолентой, к тому же на них может быть идентификация с буквами. Все гораздо проще, если каждый провод подключен к определенной схеме и различен по виду.
Затем нужно отсоединить проводку. Для этого нужно открутить разъем пластмассовой проволоки против часовой стрелки и отсоединить провода. Далее можно снять люстру и отложить.
Как крепятся люстры и светильники
Сейчас все люстры и светильники крепятся такими известными мне способами.
- Крепление люстры на крюк, который крепится к потолку. Эти люстры будут подвесными, поскольку висят.
- Через специальный кронштейн. Сперва крепится к потолку кронштейн, потом люстра подключается электрически, потом к кронштейну крепится сама люстра.
- Через пластиковые держатели-защелки. Так крепятся легкие светильники с одной лампой дневного света.
- Непосредственного крепления. Через отверстие в светильнике, саморезом или специальным болтом к поверхности.
Старая люстра со снятым колпаком выглядела следующим образом:
Люстра висит на крюке, только так раньше вешались все потолочные люстры. Как и следовало ожидать, под изолентой – скрутка жесткий алюминий + многожильная медь. Электрики обычно при этом негодуют, но факт остается фактом – такое соединение при низком токе и влажности может работать десятилетиями, поэтому будем толерантными.
Снимаем люстру и отключаем люстру с потолка, вот что остается:
Видим два провода, это значит, что подключать эту люстру надо будет через выключатель с одной клавишей. Можно и через диммер, хотя для кухни это не актуально.
Сразу скажу, что с крючком не заморачиваемся, его можно будет просто загнуть. А вот с проводом надо быть предельно аккуратным, он может легко обломаться, поэтому лишний раз его не гнём.
Подключение люстры к двум проводам
Два провода – значит, выключатель для люстры одноклавишный.
На следующем фото показано, как подключить выводы люстры. Это в случае “жесткий алюминий+мягкая многожильная медь” лучше всего делать через клемники Wago. Схема подключения люстры проста – подключаются фаза и ноль, лампочки параллельно. Желательно фазу подключать на внутренний контакт патрона. Как правило, это коричневый провод.
Подключаем люстру на потолке.
Подключение люстры на потолке

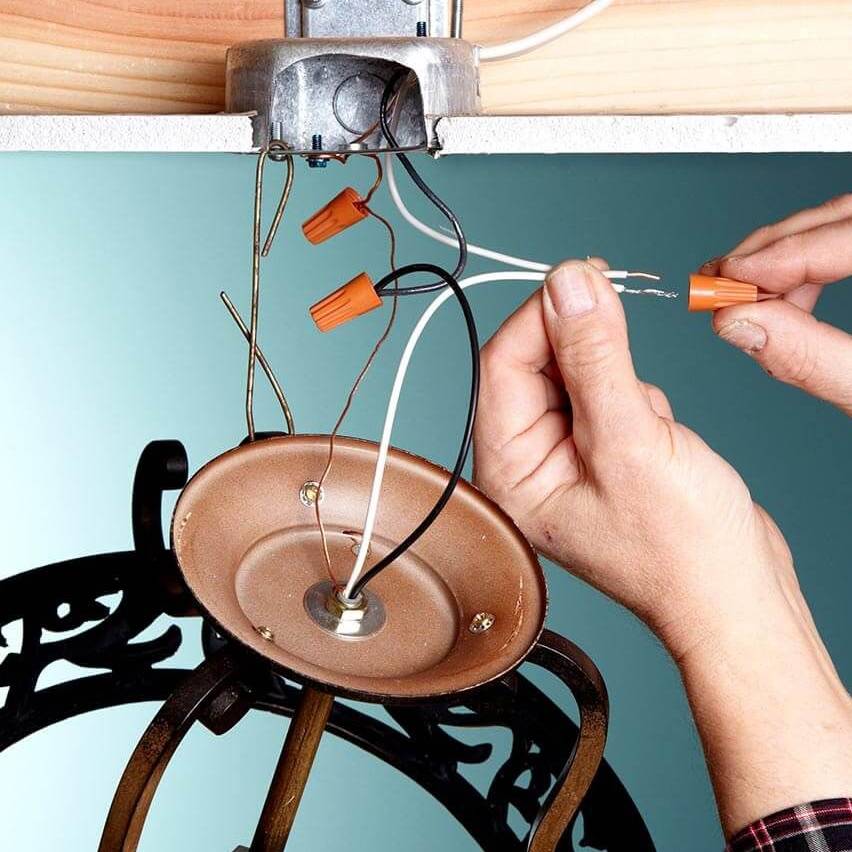

Тут есть одна хитрость. Для комфортного подключения, чтобы не держать тяжелую люстру в руках, используют кусок жесткого провода в качестве временного крепежа. Один конец провода цепляют за кронштейн, другой – за люстру. Люстра висит на временном технологическом креплении, а мы спокойно работаем. В случае с подвесной люстрой этот совет бесполезен – там под рукой штатный крюк. В данном случае люстра очень легкая, я управился и без доп.провода.
Тщательно укладываем провода и клеммники, пространства очень мало. Я развел алюминиевые провода по разные стороны кронштейна.
На данном этапе декоративные гайки должны быть в кармане, чтобы не спускаться за ними.
Люстра установлена
Монтаж люстры завершен. Убеждаемся, что нет никаких щелей и перекосов. Проверяем прочность крепления люстры. Одеваем плафоны. Вкручиваем лампочки.
Монтаж люстры на потолок
Да будет свет!
Где делать распаечные коробки?
По ПУЭ 2.1.23. распределительная коробка должна располагаться таким образом, чтобы доступ к ней был свободным. Согласно СП 76.13330.2012, недоступной коробка может быть лишь в том случае, когда провода внутри нее соединены сваркой, либо гильзами.
Поэтому лучше устанавливать распаечную коробку ниже уровня натяжного потолка. Чтобы установщики при монтаже натяжного потолка не пробили проводку, на стене нужно сделать пометки в местах пролегания кабеля (если он скрыт).
Не всегда в процессе ремонта происходит замена проводки. Если кабель еще в нормальном состоянии, а схема разводки светильников остается неизменной, то натяжной потолок могут установить поверх существующей проводки.
В этом случае распределительная коробка может оказаться за натяжным потолком.
Результат такого монтажа будет напрямую зависеть от качества существующей проводки. В закрытом пространстве между плитами перекрытия и ПВХ-пленкой нет резких перепадов температуры и уровня влажности, отсутствует возможность механических повреждений.
Если разводка электрики выполнена правильно и качественно, то гипотетически она может выдержать 10–20 лет без эксцессов. Но все же существует вероятность того, что в процессе эксплуатации натяжное полотно придется снимать, чтобы провести ремонт проводки.
Категорически не стоит устанавливать распределительную коробку на линии пролегания крепежных профилей. В этом случае при ремонте придется снимать не только край полотна, но и откручивать профиль. Обратно в те же отверстия его прикручивать нельзя (вылетит, не выдержав нагрузки) — следовательно, придется сверлить новые отверстия. А это не только дополнительные финансовые затраты, но и лишняя пыль и грязь, которая осядет на обоях и натяжном потолке.
Монтаж потолочного светильника своими руками
1. Размечаем место монтажа.
В первую очередь необходимо разметить место установки, а именно нанести на потолок положение крепежных отверстий основания. Для этого прикладываем к потолку основание светильника, как показано на изображении ниже, центруем, выравниваем и отмечаем места для крепежа.
В нашем светильнике таких отверстий три, их достаточно просто определить из массы других технологических отверстий основания по характерной форме и симметричному расположению относительно центра (см.изображение ниже).
2. Делаем отверстия в потолке в отмеченных местах.
Если бетонный потолок, как в нашем случае, то бурим перфоратором отверстия диаметром 6мм. Если же у вас деревянные перекрытия, то прикрепить основание светильника можно напрямую, саморезами.
3. Подключаем накладной потолочный светильник к питающему кабелю.
Данная модель, хотя и имеет три лампы, рассчитана на подключение к одноклавишному выключателю, другими словами, она, при включении загорается сразу вся. Из потолка при этом должно выходить два (фаза+ноль) или три (фаза+ноль+заземление) провода, схема электропроводки следующая:

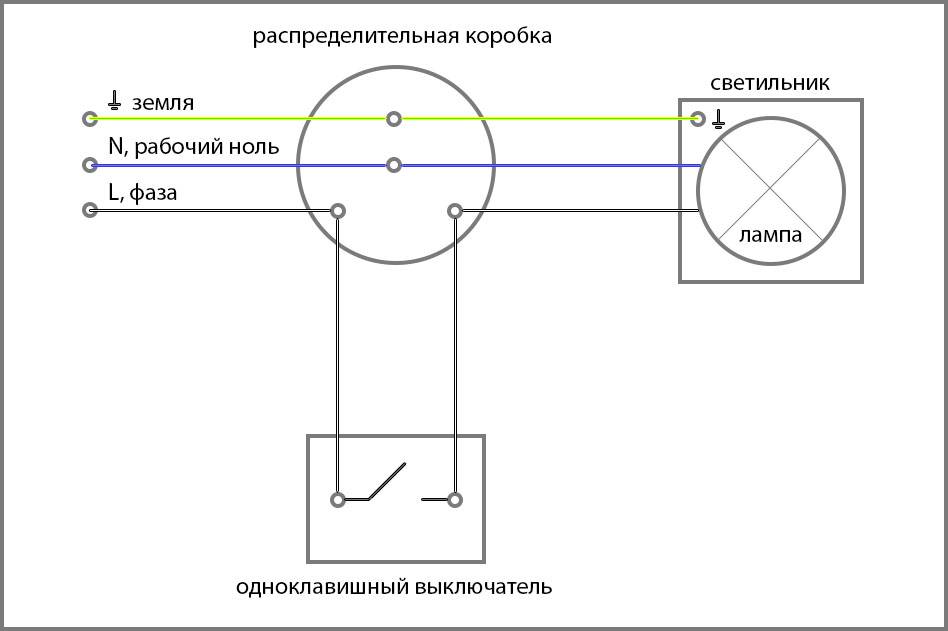

Если же вы захотите подключить накладной потолочный светильник к двухклавишному выключателю, в случае, когда у вас из потолка три (фаза1+фаза2+ ноль) или четыре (фаза1+фаза2+ноль+заземление) провода, схема электропрводки:
То вам необходимо несколько переделать светильник по ЭТОЙ инструкции, это довольно просто.

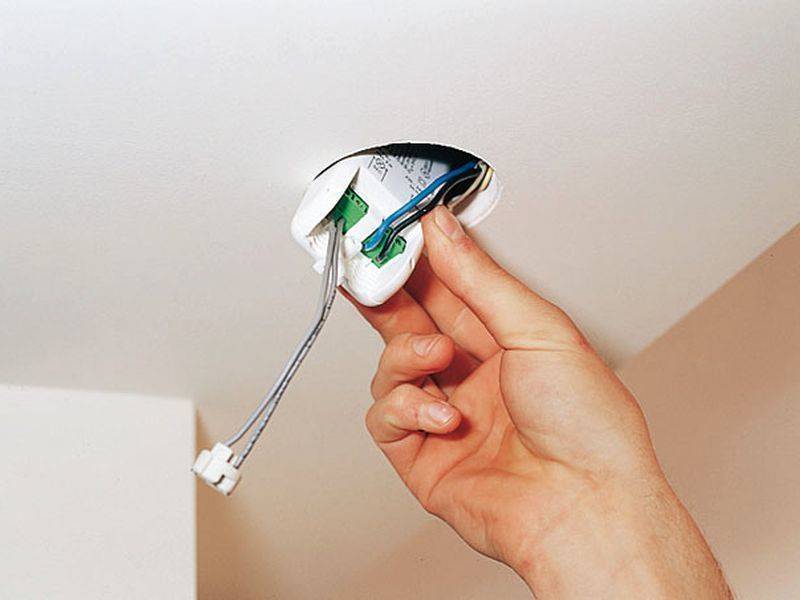

Мы же будем подключать к одноклавишному выключателю. Для это, с тыльной стороны основания, есть клемма, к которой сведены все провода от ламп светильника, к ней и подключаются питающие провода в следующем порядке:
Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.
Если у вашего потолочного светильника всего одна лампа, возможно с тыльной стороны основания не будет клеммы для подключения. В этом случае, питающий кабель выводится в одно из технологических отверстий и подключается напрямую к патрону, как показано на изображении ниже.
4. Фиксируем светильник на потолке.
После завершения подключения питающих проводов к клемме, крепим основание к потолку. Для этого, можно воспользоваться крепежом из комплекта поставки, либо использовать свой, в данном случае дюбель-гвозди.
В проделанные в потолке отверстия помещаем дюбели-пластиковые пробки.
После чего, прикладываем к потолку светильник, совмещая монтажные отверстия основания с теми, что мы проделали в потолке и вкручиваем саморезы.
5. Устанавливаем лампы.
Следующим этапом аккуратно устанавливаем лампы в патроны светильника.
6. Проверяем работу светильника.
Когда лампы установлены, еще раз внимательно осматриваем светильник, все контакты, места подключений, положения ламп и т.д., ищем возможные неполадки, разрывы, плохие контакты и т.д.
7. Устанавливаем рассеиватель/плафон.
Последним этапом монтажа является установка рассеивателя. Выполнять это необходимо только при выключенном светильнике. На большинстве подобных потолочных светильников, не зависимо от производителя, рассеиватель света устанавливается одинаково.
Для фиксации плафона на основании есть три скобы, одна из которых подвижная, подпружиненная.
Для установки рассеивателя необходимо:
– Упереть рассеиватель в две неподвижные скобы
– Отвести на себя скобу с пружиной
– Прижать плафон к основанию светильника
– Плавно надвинуть на него подвижную скобу
На этом установка потолочного светильника завершена. Как видите, в этом нет ничего сложного и вы, обладая минимальными навыками и инструментом, а главное желанием, сможете выполнить монтаж своими руками.
Подготовительный этап
Приступая к процессу монтажа, ознакомьтесь с видом прицепного крючка
Это важно! Ведь тип прицепного крючка различен и зависит от вида потолочного покрытия. Учитывая факт, что производители не включают в комплектование несколько видов крючков, следовательно, покупать его придется самостоятельно;
обязательно под прицепной крючок купите сверла и дюбели
Они должны идеально совпадать по размеру;
подготовьте инструменты: перфоратор, дрель.
Так выглядит крючок для монтажа подвесного светильника
Основной практический этап
Просверлите отверстие под дюбель.
Вкрутите крючок.
Закрепите изделие.
На заметку
- Зачастую в жилых домах из железобетона уже предусмотрены отверстия с готовыми крепежными элементами. Следовательно, этапы монтажа сокращаются;
- если потолок из дерева, процесс монтажа идентичен в действиях;
- потолочные подвесные конструкции требуют использование крючков специальной формы. Если же форма крючка – стандартная, то необходимо подкладывать шайбы.
Монтаж проводки
Для внутреннего освещения используют кабели с медными жилами сечением 1,5 мм². Количество жил кабелей различно: применяются как двух, так и трехжильные (защитный провод необязателен).
Монтаж электрического освещения предусматривает соблюдение следующих правил:
- Открытым способом (для деревянных домов), в кабель-каналах или штробах прокладываются двужильные кабели от электрощитовой к распаячным коробкам. Кабели должны иметь двойную изоляцию.
- От распаячных коробок прокладываются кабели к месту установки светильников и выключателей. Для источников света, работающих в двух или трех режимах, выбирают трехжильный кабель. Аналогично к одноклавишному выключателю прокладывают двухжильный кабель, к двухклавишному – трехжильный.
- Соединяют «нулевые» жилы питающего кабеля с «нулевыми» проводами осветительных приборов. «Фазные» жилы присоединяются к светильнику через выключатель.
- Накладные выключатели крепят непосредственно к стене. Врезные выключатели устанавливают в заранее вмурованный в стену пластмассовый стаканчик, называемый подрозетником.
- Подключение приборов освещения к электропроводке выполняется с помощью клеммников – специальных соединительных устройств с пластиковым корпусом и латунными клеммами с затяжными винтами.
Электромонтаж проводов в распаячных коробках может быть выполнен несколькими способами:
- Простым скручиванием с пропайкой. Должно соблюдаться условие: скрутка должна быть плотной, длиной не менее 40 мм. Изолируется поливинилхлоридной лентой на клеевой основе.
- С помощью сварки. Специальный аппарат сваривает верхушку скрученных оголенных проводов.
- Опрессовкой гильзами.
- С помощью колпачков СИЗ.
- Клеммниками.
- Соединителями типа WAGO.
Электромонтаж должен выполняться кабелями с медными жилами. Соединение медных проводников с алюминиевыми не рекомендуется, но при необходимости допускается использовать соединители WAGO и клеммники.
Монтаж освещения в квартире завершается установкой приборов освещения и подключением их к электропроводке. Различают светильники подвесные (потолочные), настенные (бра), напольные (торшеры) и настольные лампы. К электропроводке группы освещения подключаются только подвесные и настенные светильники. Они крепятся к базовой поверхности с помощью специальной планки или крюка, которые скрывает декоративный элемент. Присоединение к электропроводке осуществляется с помощью клеммников
Важно, чтобы к рубашке цоколя лампы присоединялся «нулевой» провод, а не «фазный»
Присоединение приборов освещения к электропроводке может выполняться напрямую или через понижающий напряжение трансформатор. Для включения и выключения света из разных точек помещения используются проходные выключатели, их может быть два, три или четыре. Монтаж электропроводки в таком случае выполняется по специальной схеме.
Преимущества
Перед тем как рассмотреть процедуру установки различных типов осветительных приборов, которые монтируются на потолок, остановим взгляд на их достоинствах и недостатках.
К преимуществам относятся:
- Большое разнообразие дизайнерского оформления плафона. При этом можно использовать различные материалы, начиная со стекла и заканчивая тканью и металлом. Если сравнить этот тип светильников с уличными, то последние лишены возможности использования различных материалов для создания плафона.
- Небольшой размер.
- Возможность использования в любых типах помещений.
- Их можно надежно закреплять на потолке.
- Немалое количество способов установки.
- Могут обеспечить полное освещение комнаты, и при этом световые лучи не попадают в глаза.
Основные типы бра
Перед тем, как мы рассмотреть способы монтажа светильника настенного типа, мы скажем о том, какие именно типы этих приборов можно установить в своем доме. Эти типы подаются на рисунке ниже:
Типы настенных светильников
Изображенные на этом рисунке первые пять типов светильников на стену являются классическими. Они используются для подачи мягкого света на определенную часть комнаты. Все другие относятся к более современным типам. Они предназначены для выполнения других функций.
Так, светильник настенного типа, который обозначен цифрой 9, используется для подачи направленного света на картины. Другими словами он подсвечивает картины.
Светильники 6 и 10 предназначены для акцентирования других настенных предметов. В том случае, если владельцы дома любят читать книги или заниматься определенным видом рукоделия, им следует осуществить монтаж светильников 7 и 8.
Преимущество этих бра заключается в возможности регулировки интенсивности света.
В каждый из них можно вкручивать разные лампы. То есть свет может создаваться благодаря работе:
- Лампочек накаливания.
- Галогенных ламп.
- Люминесцентных ламп.
- Светодиодных ламп.
Конечно, выбор определенного вида лампы для монтажа в бра зависит от желаний владельца.
Полезный совет: наиболее идеальным вариантом является использование светодиодных ламп. Они являются наиболее экономными. Что касается мощности ламп, то эта величина не должна быть больше показателя, который определил сам производитель настенной лампы. При установке более мощной лампочки провода и цоколи бра будут перегорать.
И так перед тем, как устанавливать и подключать светильник, который является настенным, нужно позаботиться о проведении проводки. Если стены покрыты гипсокартоном, то эта проводка должна быть за гипсокартоном.
Если есть штукатурка, то кабели нужно размещать в штукатурке. Конечно, в этом случае размещение кабелей лучше делать еще до того, как будет наноситься штукатурка. Когда штукатурка является нанесенной, то нужно выдалбливать узкий канал, прокладывать кабель и заштукатуривать его.
Примечательным фактом является то, что некоторые светильники настенного типа могут подключаться к розетке. В этом случае нет необходимости осуществлять проводку.
Этапы установки точечных светильников
Процесс подключения сводится к последовательному выполнению следующих этапов:

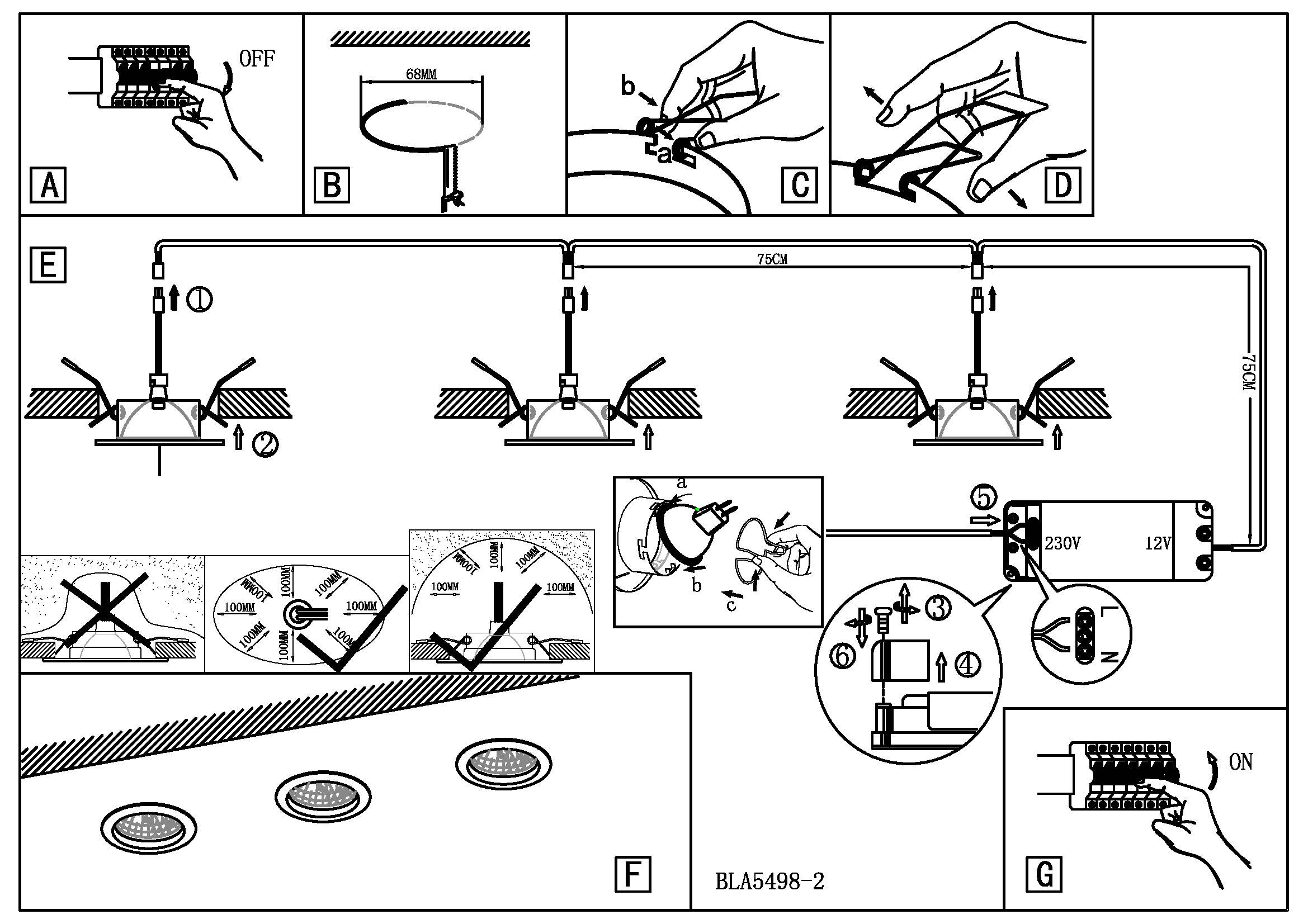

Этапы подключения точечного светильника.
- проектирование и разметка;
- прокладка и протяжка кабелей в места монтажа;
- выполнение отверстий и подключение;
- тестирование подключений.
Подобная подробная разбивка на этапы связана с тем, что часть работ должна быть выполнена при формировании потолочного покрытия.
Планирование мест расположения светильников производят до того, как произвести обшивку его отделочным материалом, то есть в процессе монтажа каркаса.
Проектирование приобретает особый смысл при наличии нескольких уровней у потолка. В этом случае необходимо предусмотреть прокладку проводки в места крепления светильников на каждом из уровней, учитывая распределение светового потока. Светильники, которые расположены в пределах одного уровня, должны собой образовывать один единый контур.
При планировании количества точечных светильников, которые обеспечат требуемую освещенность пространства, необходимо учесть, что расстояние от стены до них должно составлять не более 60 см, а расстояние между центрами – 25-30 см. При этом светильник от каркаса должен отстоять не менее чем на 30 см. Если светильник расположить ближе к каркасу, то установка его на конечном этапе может быть затруднена.
Устройство светильника.
Наличие и расположение остальных осветительных приборов в помещении оказывает влияние на окончательное количество светильников. Точечный светильник может быть оснащен механизмом поворота, с помощью которого направление потока света может быть изменено. Поэтому они могут быть отведены при использовании нескольких светильников одновременно.
Проводка прокладывается на этапе установки каркаса. Она укладывается в специальные короба или закрепляется на нем таким образом, чтобы при выполнении отверстий под споты ее достать не составило труда. Если с выбором мест для установки точечных светильников в процессе монтажа каркаса не представляется возможным, то можно проложить кабель только к 1 светильнику. А каждый следующий точечный светильник присоединять к предыдущему, протягивая провод уже в смонтированном потолочном покрытии. Но такой способ прокладки проводки несколько нарушает технику безопасности, так как провода остаются лежать непосредственно на поверхности подвесного потолка.
Кабель при прокладке по каркасу или в защитных коробах можно использовать с 2 или 3 жилами. Петля для крепления каждого точечного светильника оставляется величиной в 10-15 см. Она прикрепляется к каркасу недалеко от места размещения точечного светильника при помощи пластиковой стяжки. Но крепление не должно быть плотным, чтобы не вызывать затруднений при ее демонтаже при окончательном подключении.

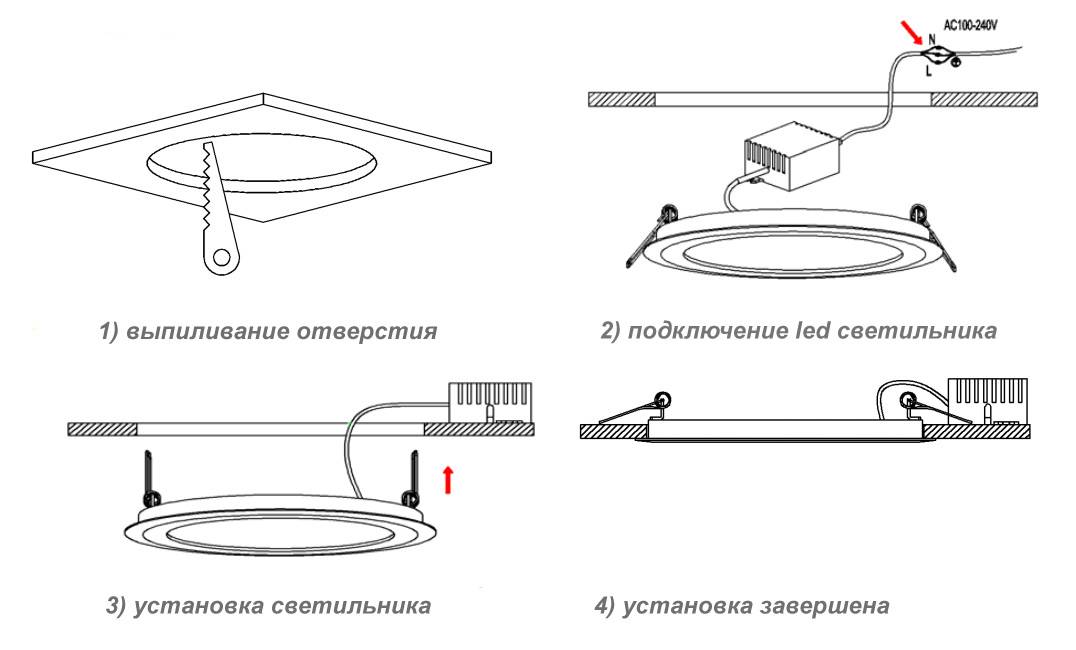

Просверливание отверстий под каждый точечный светильник осуществляется по окончании выполнения монтажа потолка. Правильное проектирование мест размещения спотов позволяет избежать их расположения на металлических элементах каркаса. Кроме того, если точечный светильник располагается на стыке между обшивочными листами, то его следует перенести или перераспределить листы таким образом, чтобы стык был перенесен на требуемое расстояние.
Схема подключения нескольких групп светильников.
Отверстия просверливаются дрелью со специальной насадкой – кольцевой пилой, центральное сверло которой устанавливается в центр расположения светильника. Образуется идеально ровный круг, что позволяет избежать ненужных зазоров. Диаметр такой пилы должен быть меньше соответствующего внешнего размера светильника на 3-4 мм, но больше на 3-4 мм, чем внутренние размеры.
После того как все отверстия просверлены, необходимо достать петлю провода, которая была оставлена для крепления спота. Если такие петли не были выполнены или проводка под каждый точечный светильник не подведена, то необходимо протянуть кабель к ним. Протягивание провода необходимо начинать с крайнего светильника, постепенно перемещаясь далее по линии их монтажа. Это можно сделать при помощи крюка, который изготавливается из прочной проволоки.
Что нужно знать о безопасности при закреплении на потолке?
Здесь специалисты дают несколько важных рекомендаций:
Светодиоды сильно греются
Потому применяют специальные радиаторы, отвечающие за охлаждение.
Контакт и отвод тепла улучшается благодаря специальной термопасте на месте соединения между двумя важными элементами.
При установке важно проследить за тем, чтобы вокруг радиаторов было свободное место, не замкнутое. Иначе светодиоды выйдут из строя раньше времени.
Возле нагревающихся приборов монтировать светильники тоже запрещается.
Специальные регуляторы и лампочки с функцией диммирования понадобятся тем, кому интересно регулировать уровень яркости, освещения. Доступность ламп для замены – важный фактор при выборе подходящих моделей.
Где можно повесить светодиодный светильник?
Натяжные и подвесные потолочные конструкции – вот вместе с какими изделиями чаще всего используются точечные светодиодные светильники. Устройства могут располагаться по центру или по бокам. Здесь каждый покупатель выбирает вариант, который лучше всего отвечает текущим условиям эксплуатации.
Проходной выключатель
Проходной выключатель отличается от обычного количеством контактов. Если у обычного одноклавишного их 2, то у проходного 3 контакта. К одному подключается входящий провод, к другому — идущий к источнику света, третий идет к другому такому же выключателю.
На схеме показан принцип работы проходных выключателей
У двухклавишного выключателя 4 контакта. На рисунках хорошо видно, как управлять источником освещения при помощи проходных выключателей из 3 разных мест. На колодке специальными обозначениями показано, какой контакт чему соответствует
Важно не перепутать порядок подключения при монтаже
Схема соединения выключателей между собой: посередине — крестовой с 4 контактами для соединения остальных переключателей между собой

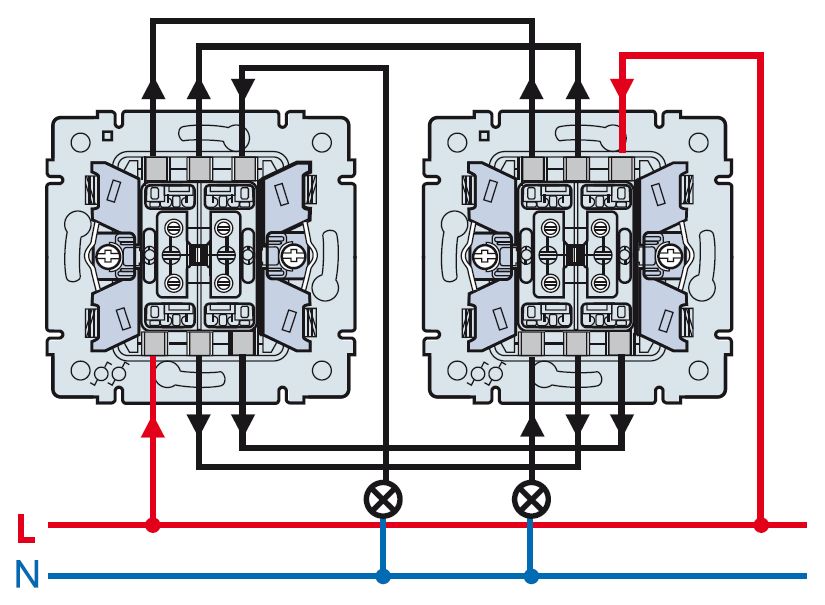

Схема подключения двухклавишных проходных выключателей

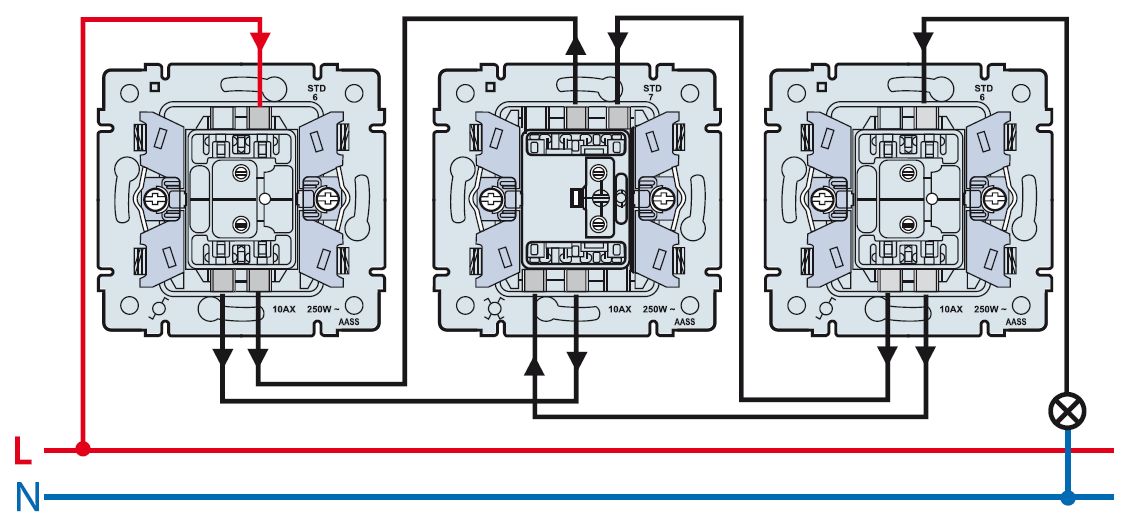

Различные варианты схем для подключения 3 проходных выключателей
