Общие рекомендации
Проверка окна из ПВХ на соответствие нагрузке осуществляется до начала всех работ. Настоятельно рекомендуется доверить монтажные работы специалистам той компании, у которой производилась закупка пластиковых окон. В таком случае будет действовать гарантия на возможные погрешности при установке;
Монтаж с учетом ГОСТа подразумевает соблюдение ряда условий, в частности, обязательное заделывание оконной конструкции посредством откосов. Для заделки используются различные уплотнители, силиконовые герметики типа Стиз либо же монтажная пена
Важно, чтобы изолирующие элементы были неспособны изменяться под воздействием климата. Битумные мастики не подходят также по той причине, что препятствуют дыханию древесины
Едва ли гниение и сырость входят в планы владельца;
- Установщик должен составить схему работы с указанием всех материалов, чтобы владелец мог проконтролировать ее качество и соответствие ГОСТу;
- Согласно требованиям к креплениям, запрещается использовать клеевые составы или жидкие гвозди. Используются только специальная фиксация с перекладинами, чтобы надежно противостоять усадке дома;
- Защитная пленка с изделий ПВХ снимается не ранее, чем через неделю;
- Стыки не рекомендуется подвергать окраске.
Чтобы окна ПВХ эксплуатировались долго и без осложнений, монтажные работы рекомендуется проводить согласно требованиям ГОСТа. Поскольку требуется соблюдение множества условий, лучше доверить установку стеклопакетов профессионалам. В противном случае велик риск некорректного монтажа. Последний может привести к ненужным материальным издержкам.
Этап № 2. Монтаж
Как только окна доставлены и проведены необходимые предварительные работы, можно приступать непосредственно к установке. Инструментарий:
- дрель;
- уровень строительный;
- стамеска;
- шуруповерт;
- рулетка;
- киянка;
- плоскогубцы;
- анкерные пластинки и болты;
- ключ для регулировки окон;
- пена монтажная;
- клинья-распорки;
- пульверизатор с водой.
Монтаж производить рекомендуется в паре с помощником, поскольку некоторые манипуляции не выполнимы в одиночку. К тому же пластиковый стеклопакет – конструкция габаритная и тяжелая – удержать его одному непросто.

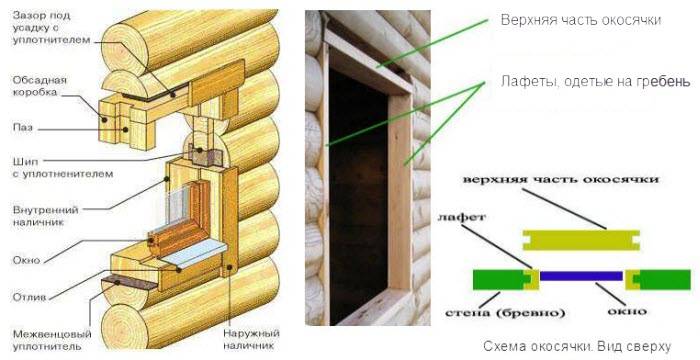

Обсада: назначение, виды и конструкция
Обсада представляет собой конструкцию в виде коробки, которую изготавливают из трех или четырех досок и устанавливают по периметру внутри проема.
Система позволяет установить пластиковое окно самостоятельно, так чтобы окно закрепилось независимо от основной конструкции стены и имело плавающий характер. Оконная система закрепляется с помощью пазов сбоку, которые насаживаются на шипы, выступающие с торца бревен и бруса.
Для фиксации и герметизации обсады применяют только паклю, льноватин или утеплитель из волокна. Ни в коем случае монтажную пену.
Таким образом, усадка стен деревянного строения никаким образом не влияет на окно и тем более не повредит его. В зависимости от креплений можно классифицировать обсады на следующие разновидности:

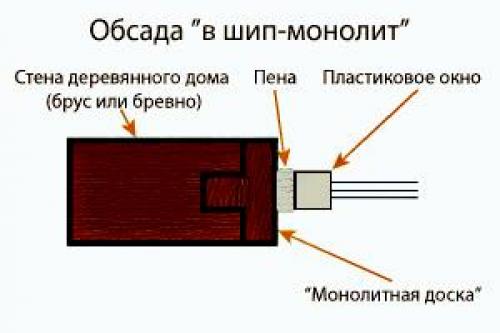

- в шип. Подобная конструкция характеризуется наличием шипа, что монтируется на боковых деталях обсады, и паза, который расположен в бревнах проема;
- в закладной брус. Основой крепления считается брусок, который помещается в паз в торцах проема и проходит сквозь стойки обсады;

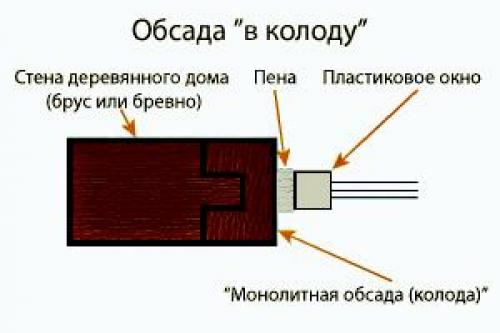

- в колоду. Шип располагается на торцах бревен оконного проема, а вот паз — в стойках обсады.
Коробка является плавающим механизмом, исключающим деформацию пластикового окна в процессе эксплуатации, независимо от вида установки обсады.
Расчеты стоит производить с высокой точностью, поскольку даже незначительная ошибка может привести к деформации коробки окна или негерметичности конструкции. Кроме того, правильный монтаж – это залог качества самого пластикового окна.
Как сделать окосячку (обсаду)
Конструкция может быть двух видов: сложной и простой. Простая окосячка представляет собой систему, описанную выше, с брусками и пазами. Сложная конструкция выполняется несколько иначе: в проеме окна выпиливается гребень, на который надевается лафет с пазами. Этот вариант более надежный. При усадке стен гребень может скользить и не допускает отклонений по вертикали, исключая давление на коробку окна.

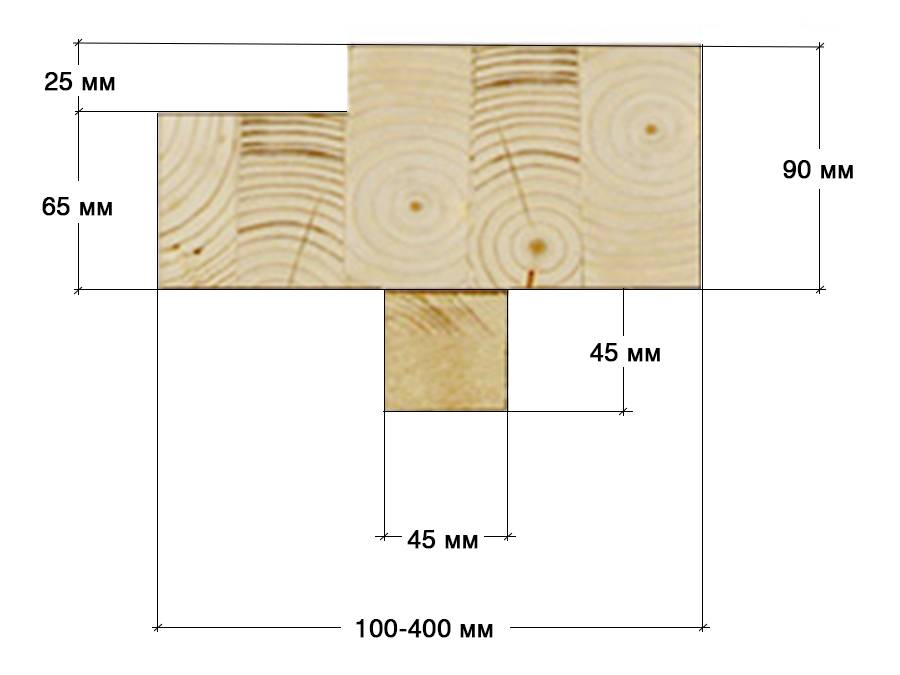

Обсада, как правило, изготавливается из бруса. При помощи стамески по дереву в центре бруса выбивают паз 0,5 см, а с одного конца вырезают шип (0,5х0,5х,25 см). С торца бревен проема вырезают гребень с шипами 0,5х0,5см. Для этого можно использовать пилу или стамеску.
После того как гребень готов, приступаем к установке стояков и формированию конструкции проема между ними. Брусья устанавливают по уровню с учетом зазоров на усадку стен (1 см по бокам и 0,5 см сверху). Раму из брусьев укрепляют при помощи пазов с основным полотном стен и нагелей между собой. Оставленные зазоры уплотняют паклей или другим волокном. Вот и все, теперь можно приступать к монтажу непосредственно пластиковой рамы. Более подробно можно посмотреть процесс в данном видео:
Монтаж откосов
Когда пластиковое окно устанавливаем сами, нет ничего проще отделать откосы деревянного дома. Для этого можно применять вагонку или блок-хаус, которые хорошо подходят к остальной отделке помещения. Они прибиваются поперек к окосячке, а углы заклеиваются уголком. Со стороны рамы для них устанавливаются направляющие. Оконные проемы можно отделывать деревянными панелями, которые приклеиваются на монтажную пену.
Чтобы пена не выталкивала откос, его крепят к стене монтажной лентой (малярным скотчем). После приклеивания крепление снимается, выступы обрамляются профилем. Небольшие монтажные дефекты устраняются с помощью силиконового герметика.
Роль ленты ПСУЛ
Полосу монтируют в будущий промежуток перед монтажом окна. По периметру ее крепят с помощью самоклеящегося слоя. Лента защищает от попадания наружной влаги, а пена не выдается за контуры оконной коробки.
Характеристика ленты ПСУЛ:
- противостоит разрушению от ультрафиолета;
- не деформируется при диапазоне -45 — +80°С;
- не реагирует на жиры и химию в атмосфере;
- со временем не теряет эластичность;
- создает диффузный эффект для пара.
Делают полосу из пористого пенополиуретана с модификаторами. Клей наносят с одного бока, затем скручивают в рулоны. Раскатывают ленту перед применением, чтобы пропитка не успела прореагировать с кислородом, не потеряла свойства, увеличившись в размере.

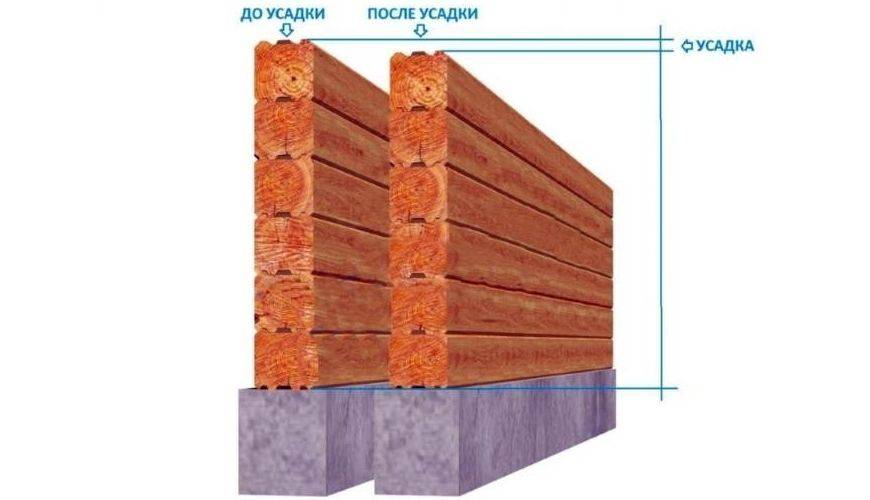

Особенности древесины – усадка и осадка
Уплотнение конструктивных элементов дома (усадка).
В строительстве различают два совершенно разных процесса. Которые хоть и обозначаются однокоренными словами, но не имеют между собой ничего (или почти ничего) общего. Это усадка и осадка. Новички их часто путают, что совершенно недопустимо.
- Осадкой называют погружение, равномерное уплотнение грунта, вызванное давлением на него здания. Осадка проходит без изменения структуры несущего грунта. Процесс этот никак не влияет на конструктивные элемента дома и практически незаметен. Если осадка происходит неравномерно, то приводит к изменению структуры грунта, то ее называют просадкой.
- Усадкой принято называть уже уплотнение конструктивных элементов самого дома вследствие сжатия их под собственной тяжестью и удалением влаги из их структуры. И этот процесс интересен тем, что в случае с деревом размер, диапазон, интервал усадки довольно существенный. Но самое неприятное в том, что с изменениями влажности гигроскопичное дерево способно подвергаться деформации и в ту, и другую сторону. То есть усушка дерева вполне обратимый процесс. То есть оно как бы дышит. То ссыхается, то набирает воду и разбухает, увеличиваясь в размере. Человеческому глазу эти колебания не видны. Хотя применение даже простейших приборов позволяет легко эти подвижки фиксировать.
С деревом сложность в том, что его структура состоит из множества тонких каналов, своеобразных древесных сосудов, ориентированных вдоль ствола. Они необходимы для проведения питательных веществ от корней к ветвям, кроне. И когда эти каналы обезвоживаются, сохнут, они уменьшаются в диаметре. Но длина их остается практически неизменной.
По этой причине каркасные строения почти не подвержены усадке. А вот срубные конструкции, в которых бревна или брусья ориентированы горизонтально, могут менять высоту в достаточно больших пределах. И уплотнение под весом стен межвенцового утеплителя эту проблему только усугубляет.
В какой-то мере значения усадки можно уменьшить, пустив на сруб бревно или брус камерной сушки. Но это только снизит усадку до каких-то пределов, но не уберет ее совершенно.
Монтаж окон в деревянном доме своими руками
Порядок проведения монтажных работ:
- Первым делом — освободите поверхность оконной коробки от мусора и зачистите от заусениц и сколов. Мусор можно стряхнуть сухой тряпкой или мягкой щеткой.
- Далее монтируется подоконник. Подоконник из ПФХ в случае установки окна в деревянном доме будет служить основанием для установки окна, поэтому к его монтажу необходимо отнестись очень внимательно.
- При монтаже окон в деревянном доме первым делом необходимо выровнять подоконник по всем плоскостям. Сделать это можно при помощи регулировочных пластин, или тонких кусков ДВП, и уровня.
- При использовании ДВП его необходимо обработать антисептиком. Для надежности крепления подоконника можно сделать небольшие углубления в боковых стойках коробки, чтобы его торцы заходили в них. В таком случае подоконник не будет «ездить» при креплении.
- Крепится подоконник в нижней планке оконной коробки. Делается это при помощи саморезов из нержавеющей стали. Отступите от торца подоконника 20 мм и с помощью шуруповерта вкрутите в него саморез. Помните: подоконник из ПВХ имеет полую внутренность. Поэтому, чтобы шляпка самореза не сломала его поверхность и не «ушла внутрь», необходимо использовать шайбы. Не бойтесь вкручивать крепеж с маленьким шагом, он все равно будет спрятан под установленным окном.
- Далее подготовьте окно к установке. В боковую створку вставьте ручку и переведите ее в нижнее положение «Закрыто». Затем наметьте отверстия в раме окна, через которые она будет крепиться к коробке. Расстояние между ними не должно превышать 200-250 мм. Диаметр самореза по дереву от 6 до 8 мм, сталь – обязательно нержавеющая. Диаметр отверстия – на 1 мм меньше, чем габариты самореза. Для его сверловки используется электродрель.
- С внутренней стороны рамы окна рассверливаем отверстия таким образом, чтобы шляпка самореза свободно входила внутрь и жестко упиралась во внешнюю часть профиля.
- Когда отверстия готовы, устанавливаем оконный блок на посадочное место. Так как вы уже выставили подоконник по уровню, регулировать горизонтальность окна нет необходимости. Чтобы оно стояло равномерно относительно стены, к стенам можно приделать какие-либо упоры.
- Отмерьте равные расстояния до края откоса и по ним выставляйте окно. Для выравнивания наклона используйте уровень. Окно необходимо установить по центру коробки, оставляя технологические зазоры, о которых мы говорили выше. Чтобы установленный блок не двигался после выравнивания, обездвижьте его клиньями или брусочками. Проверив правильность установки, начинайте закручивать саморезы.
- После того как окно закреплено, необходимо установить стеклопакеты. Делать это необходимо аккуратно. Для начала монтируются регулировочные пластины, на которых будет стоять стеклопакет. Благодаря им не будут закрыты отверстия для отвода конденсата. Стеклопакет не должен входить в раму с натягом. В противном случае, при перекосе последней, он просто лопнет.
- Затем закрепите штапики. Когда стеклопакет установлен, остается запенить щели между рамой окна и оконной коробкой, а также внизу подоконника. Пене нужны сутки, чтобы окончательно затвердеть, после чего ее остатки можно срезать обойным ножом. Ножом это сделать удобней, ведь он довольно гибкий и может достать в любое место.
Важно! Перед монтажом металлопластикового окна в деревянном доме, не стоит до окончания работ снимать с профиля защитную пленку и пробковые упоры. После затвердевания пены, ее необходимо обрезать и обязательно закрыть раствором, пластиком или другим материалом
Дело в том, что монтажная пена «не любит» ультрафиолета, поэтому быстро рассыпается, оставляя после себя щели.

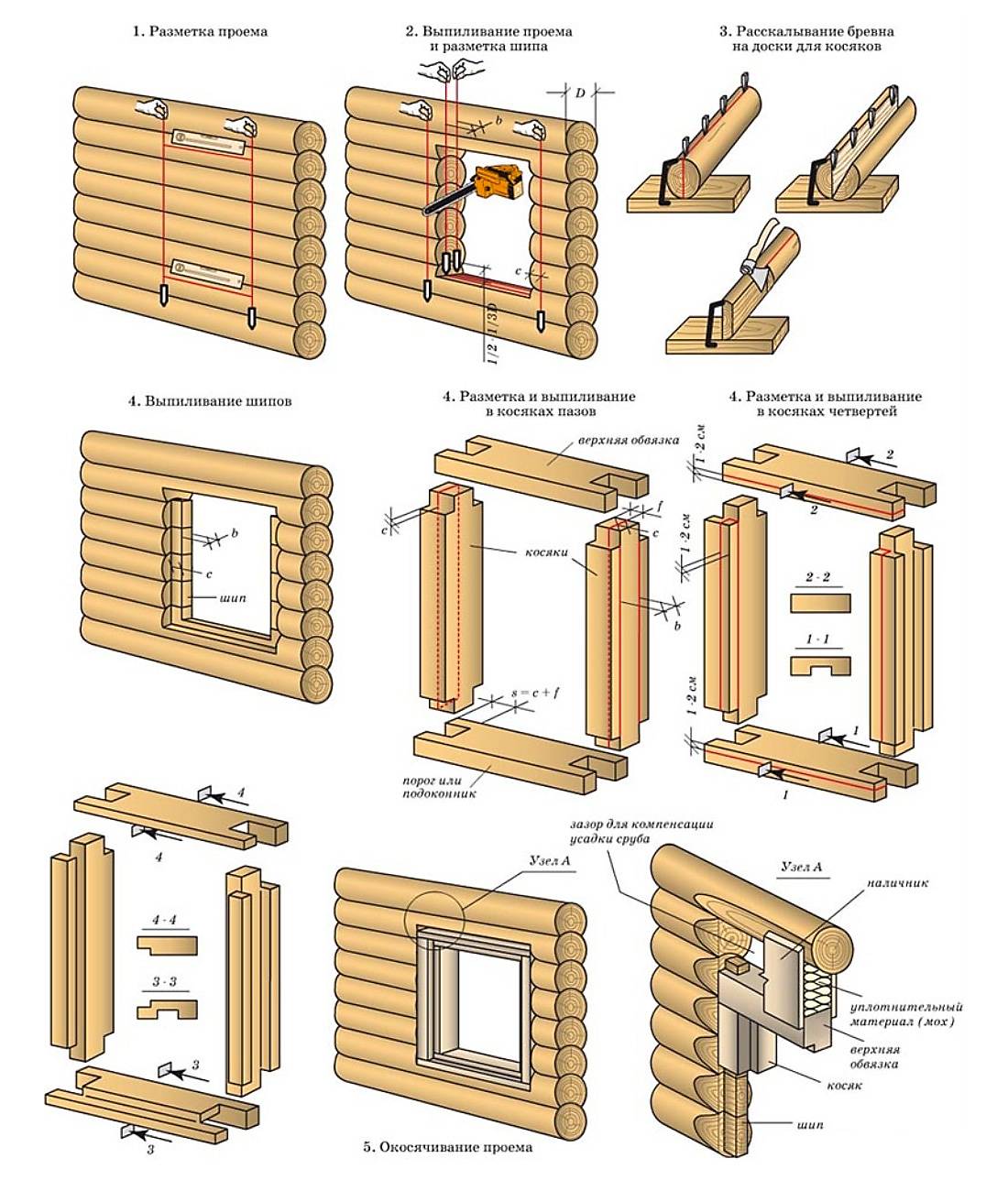

Подготовка оконного проема
Выпиливание проема
Главное при формировании проема — соблюдение ровности всех его граней. Для этого нужно пользоваться не только отвесом, но и водяным уровнем.
Разметка окон начинается с измерения расстояния от пола до нижнего края проема. Оно может быть любым, но оптимальный параметр — 80–90 см, так подоконник не помешает ни радиатору, ни письменному столу или другой мебели.
Сам размер окон в брусовом доме подбирается следующим образом:
- высота — на 13 см больше пластиковой конструкции;
- ширина — на 12–14 см больше;
- дополнительно учитывается по 3 см в обеих плоскостях для монтажной пены.
Проем выпиливается цепной пилой так, чтобы было захвачено по половине бревна снизу и сверху. Спилы необходимо обработать защитными пропитками.
Главный этап установка стеклопакетов в деревянном доме – закрепление окосячки в оконном проеме.
Обсада (окосячка)
Самый ответственный этап работы — это монтаж обсадной коробки. Она делается из бруса, который не просто прибивается к стенам, а прикрепляется по системе «шип-паз». Нужна эта коробка для того, чтобы сделать окна в доме из бруса независимыми от стен и защитить конструкции от усадки частного дома — использование крепежа вместо пазов не дало бы выполнить эту задачу.
Второй защитный барьер — это компенсационный зазор над коробкой. Высота его рассчитывается исходя из максимальной усадки, которая составляет обычно 15 мм на каждый метр высоты стен. Обсада окна в бревенчатом доме обычно делается при помощи закладного или монолитного бруса:
- В боковых гранях проема при помощи цепной пилы или фрезы проделываются пазы шириной и глубиной по 50 мм.
- Внутрь пазов вкладывается джут.
- Укладывается нижняя доска, которая будет не только элементом обсады, но и подоконником. Между ней и стеновым брусом прокладывается утеплитель.
- В паз вставляется шип — брусок толщиной 50 мм. Фиксировать его крепежом нельзя — стена будет скользить по нему, как по рельсе.
- К бруску прикручивается саморезами хорошо высушенная доска толщиной 50 мм и шириной, равной толщине стенового бруса.
- Верхняя доска вставляется в пазы, укладываясь на вертикальные элементы и становясь распоркой для них. Зазор вверху заполняется уплотнителем (мох, пакля).
- Элементы коробки скрепляются между собой саморезами.
- Щели заполняются герметиком.
Уплотнитель в верхнем зазоре необходимо укрыть от влаги и пара при помощи специальной пленки, так как в брусовом доме поставить пластиковые окна надолго можно только обеспечив их полную защиту.
Использовать в качестве уплотнителя монтажную пену нельзя, так как при полимеризации она превращается в жесткий материал, который будет передавать всю усадочную нагрузку раме.
Есть другой способ установки обсады пластиковых окон в бревенчатом доме — «в колоду». Вместо досок и брусьев используются лафеты с пазами, а шип выпиливается на самих бревнах. В таком случае крепеж вообще не потребуется
Важно не забыть об уплотнении соединения джутом
Установка пластиковых окон в Деревянном Доме Без Окосячки. Установка Окон В Деревянном Доме Без Окосячки
Установка пластиковых окон в деревянном доме
Некие методы сочетания пластмассовых окон с оконным просветом требуют особенного рассмотрения. Речь конечно не о зрительном сочетании, а о том, как эти пластмассовые окна в оконные просветы установить. Наличники на окна в деревянном доме – фото 30. К примеру, обычный метод установки категорически не применим при установке окон из ПВХ профилей в деревянный бревенчатый сруб либо коттедж из склеенного бруса.
Как установить окна в деревянный дом правильно?
Залогом длительной службы окон ПВХ в деревянном доме служит, во первых, качество постройки самого строения – другими словами дома. Установка стеклопакетов в деревянном доме своими. Узнайте, как правильно установить окосячку для окон в деревянном доме. Полезная информация по монтажу обсады оконных проемов своими руками. Если вы строитель, то для вас наверное не нужно разъяснять, что такое усадка и зачем нужна консервация деревянного дома. Окосячка окон и дверей в деревянном доме. Для тех же, кто не знает, сообщим, что для того, чтоб дом “не перекашивало”, чтоб оконные поемы “не гуляли” принципиально дать ему выстояться, чтоб бревна (либо брус) из которого выстроено здание смогли избавиться от лишней воды и заполучили некоторое подобие статичности.
Только после соблюдения этого принципиального условия, можно приступать к отделке оконных проемов , а поточнее, к установке окон. Такое условие, оговоримся, следует выдвигать при установке окон не только лишь в дом, да и окон в баню, беседки, для иных строений малых строительных форм из дерева, бревна и бруса.
Технология устройства оконного проема в деревянном доме предусматривает установку в проем окосячки или обсады (что обозначает на самом деле одно и тоже) из досок, которая воспримет нагрузку от деревянных частей на себя.
Есть несколько принципных типов устройства окосячки (обсады). Установка стеклопакетов в деревянном доме. Установка пластиковых окон установка окон в деревянном доме, после установки. Разглядим подробнее любой из их.
Установка окон в окосячку с закладным бруском
Монтаж окон без окосячки
Установка окон и дверей по технологии дизайнера. В строительном мире уже давно считается нормой установка в помещениях металлопластиковых окон со стеклопакетами. Установка обсады |обсада в деревянном доме. Борьба за световой проём, потому что планируется узкий.
Кинофильм 2-ой из серии Установка окон в деревянном доме Установка (установка) пластмассового окна в обсаду в.
Из досок 50150 мм, либо 50200 собирается П-образная коробка (окосячка), которая в собранном виде помещается в оконный просвет, где прикрепляется по краям в брусок. Как происходит установка окон в срубе: основные. Окосячка окон в деревянном доме. Как сделать. Снизу торцевые части досок закрепляют к венцу.
Сверху меж верхней горизонтальной доской и верхним элементом стенки оконного проема необходимо бросить термозазор в 5-8 см, который заполняется теплоизолятором (нельзя заполнять данный зазор пеной).
Окосячка в паз в бревенчатой стене
Для установки окон по этой технологии применяется обычно особый брус, лучше клееный, шириной 100150 либо 100200 мм, в каком вырезается шип-элемент. Оформление окна в деревянном доме не шторы для маленьких окон в деревянном доме или. В боковой части также как и в первом случае вырезается паз под шип.
Последовательность монтажа окосячки несколько отличается. Установка окон в деревянном доме. Выбор окосячки окон и дверей в деревянном доме. Поначалу инсталлируются боковые элементы с неотклонимой прокладкой теплоизолятора в стыке. После этого они закрепляются в нижнем “венце” сруба. На оканчивающем шаге верхняя доска фиксируется в просвете враспор меж боковыми стойками окосячки.
Установка окосячки (колоды) на шип в стене
Стенка в оконном просвете подготавливается таким методом, чтоб в ней вышел выступающий элемент – шип 5050мм, на который накладывают теплоизолятор и потом – приготовленные заблаговременно боковые элементы окосячки – доски с выемкой под шип.
Установка дальше происходит по тому же принципу, что и окосячка в паз, другими словами боковые элементы крепятся в нижний венец, а потом распираются верхней доской окосячки. Термический зазор также обязателен.
Установка окна в окосячку с четвертью
Этот способ установки на самом деле является измененным вариантом монтажа в закладной брусок. Отличительная особенность – сделанные особенной формы элементы окосячки. Они имитируют оконную четверть в типовых домах и представляют собой более опрятный вариант монтажа в деревянном доме.
Установка фурнитуры, откосов, подоконников в деревянном доме
Рамку поставили, створки прикрутили и дали монтажным материалам немного отвердеть. Теперь мы подошли до финальных этапов инструкции по установке окон в деревянном доме своими руками. Осталось доделать некоторые штрихи и можно праздновать победу.
Во-первых, необходимо выбрать и установить правильный подоконник. Существует несколько распространенных видов подоконников
- Пластиковые. Очень легкий и сравнительно прочный многокамерный вид подоконников, которые сверху покрыты ПВХ пленкой. Существует множество цветовых гамм и имитаций различных материалов. Но потребители предпочитают стандартный белый цвет или «под дерево».
- Деревянные. Деревянные подоконники реагируют на перепады влаги и в результате чего могут деформироваться. Достоинство деревянных подоконников – натуральность и внешний вид. При этом – покрытие специальным защитным слоем обязательно!

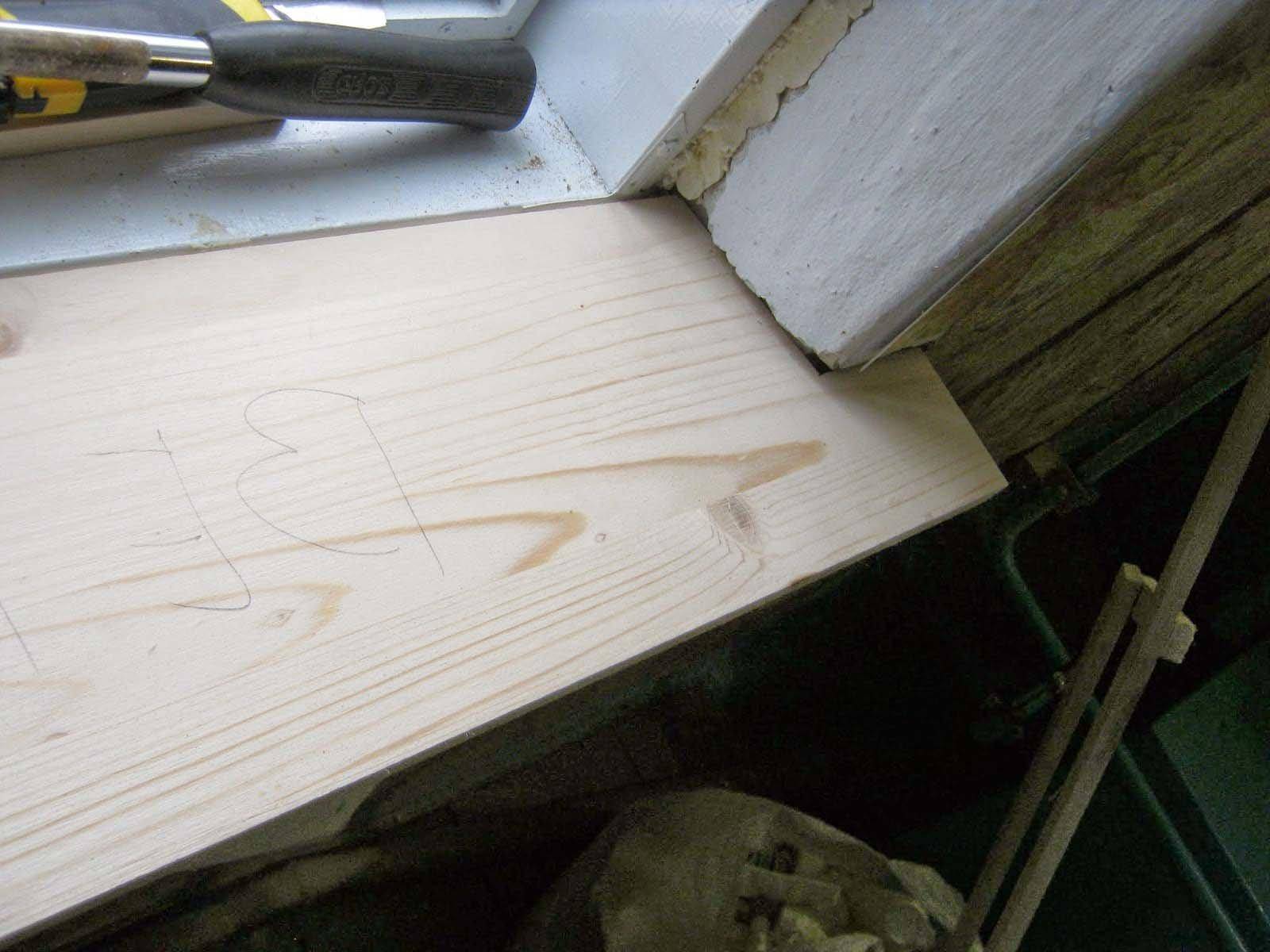

Рассмотрим, как правильно установить деревянный подоконник в срубе.
Шаг 1. Обработка материалов. Для начала, необходимо хорошо обработать наш подоконник влагозащитным составом, который защитит его от преждевременного появления гнили и порчи подоконника. Оконный проем необходимо очистить от пылевых и грязевых отложений, и по возможности обработать тем самым составом, что и подоконник.
Шаг 2. Монтаж подоконника. Деревянный подоконник крепится на гвозди, которые предварительно необходимо забить в нижний брус короба. После выставления подоконника по уровню, с помощью клиньевых брусочков, закрутите саморезы, с лицевой стороны подоконника, до упора. Все пустоты, которые остались, следует заделать пеной. После высыхания – срезать излишек.
Тщательно выбирайте дерево для изготовления подоконника. Оно не должно быть пересушено и иметь сколы и трещины. Деревянные подоконники хорошо подойдут под любой сруб. А так же послужат хорошей полочкой для различных растений или же мелких вещей.
После полного монтажа подоконника – переходим к установке деревянных откосов. Процесс монтажа откосов окон с внутренней стороны, полностью идентичен установке откосов снаружи, и не составит никаких проблем в ходе выполнения работ.
Это и есть заключительный аккорд в установке окон в старом деревянном доме. Рассмотрим же все процессы пошагово.
Шаг 1. Боковые панели. Для начала, крепим боковые панели с помощью саморезов. Желательно расположить точки крепления панелей там, где будет установлен декоративный уголок, который и будет закрывать все саморезы. Так мы по максимуму сохраним эстетичный вид панелей. Затем, по такой же аналогии выполняем отделку верхнего проема окна.
Шаг 2. Герметизация швов. Все швы и стыки панелей промазываем герметиком, для предотвращения проникновения влаги. Дополнительно, можно обработать влагозащитным средством.
Шаг 3. Монтаж уголков. После того, как все швы и стыки высохли – производим монтаж декоративных уголков. Их можно прикрепить при помощи «жидких» гвоздей, строительного степлера или пены. Все работы по монтажу подоконника и откосов, следует проводить после полного высыхания конструкции. А это значит, что необходимо подождать минимум 12 часов после монтажа окна.
Окосячка и обсада для ПВХ окон: как сделать правильно
Своим заказчикам мы рекомендуем использовать закладные коробки из сушеного клеенного бруса. Установка окон в подготовленную деревянную коробку (обсаду/окосячку) в остальном соответствует общепринятому монтажу по ГОСТ.Монтаж пластиковых окон по ГОСТ
Есть два варианта устройства обсады (окосячки) для дома:
- окосячка в колоду;
- окосячка в закладной брусок.
Это интересно: обналичка и оклад – термины употребляемые в народе для обозначения отделки окосячки, закладного бруска/ обсадной коробки.
1. Окосячка в колоду:
В оконном проёме выпиливается шип (гребень), на который потом одевается оконный “лафет” или колода. Именно такой вариант окосячки называют обсадой с колодкой.
Колода представляет собой деревянный брус с пазом. Таким образом, усыхающие брёвна с гребнем на торце движутся внутри колоды обсады как по салазкам, абсолютно не оказывая никакого давления на окно и не повреждая его. Затем, в уже подготовленный таким образом оконный проем, можно устанавливать пластиковое окно.
2. Окосячка с закладным бруском:
Второй способ отличается от предыдущего тем, что вместо шипа в стене выпиливается паз, в который потом устанавливается лафет с брусом. Поэтому такая технология называется “с закладным бруском”.
На изображении представлен вариант обсадной коробки для монтажа окосячки с закладным бруском.
При возникновении затруднений – вы всегда можете обратиться к нам за консультацией. Тел.: +7 (495) 718-9595
