Каков же положительный эффект от установки такого комплекта?
Во-первых, необычные раковины радуют разнообразием дизайна и конфигураций. Они могут идти как в комплекте со стиральной машиной — то есть дуэт решен в единой дизайне, так и отдельно
А для многих покупателей как жилья, так и техники очень важно сделать свою обстановку непохожей и необычной. И плоская раковина, безусловно, удивит всех
Как впрочем — небольшая стиральная машина под ней. Комплекты, как правило, созданы таким образом, что высота аппарата ниже, чем обычно. Это делается, для того, чтобы раковина не находилась слишком высоко. Эргономичное и стильное решение в дизайне ванной комнаты порадует самого взыскательного любителя комфорта.
Во-вторых, дуэт значительно экономит пространство в небольшой ванной или совмещенном санузле, да заодно и во всей остальной квартире. Ведь зачастую в студиях нет возможности замаскировать стиральную машину на кухне или в подсобном помещении, как делают многие счастливые обладатели более просторного жилья.
В-третьих, подключение труб и прочих коммуникаций не создает проблем, потому что все находится вблизи водопровода и сливной трубы. К тому же для многих это — значительная экономия на покупке разного рода расходных материалов, типа, труб, шлангов и прочего. Зато можно заплатить хорошему сантехнику, и он смонтирует все в лучшем виде.
При условии установки большой ванны дополнительное пространство в небольшой ванной просто необходимо. Но после установки счетчиков на воду и повышения коммунальной платы многие отказываются от ванн и предпочитают стремительный душ. Так что при установке душевой кабины комната для гигиены станет еще более свободной. Там даже можно продумать дополнительные удобства — вешалки, шкафчики для моющих средств, корзину для белья и тому подобное.
Последовательность установки
Подготовительные мероприятия
На первом этапе на освобождённое от лишних предметов место устанавливают стиральную машину и выполняют примерку раковины к стене. Если нет возможности установить чашу на старые кронштейны, то их демонтируют и отмечают места под новые крепления. Напоминаем, что при этом следует выдержать расстояние в 2–3 см между крышкой стирального агрегата и нижней поверхностью раковины. Если же используется вертикальный слив, то этот зазор отмеряют от сифона.
Кроме того, при необходимости скрытого расположения разводки инженерных коммуникаций, отмечают места их прокладки. После этого стиральную машину отодвигают в сторону, в стене подготавливают отверстие под дюбельные крепления, при необходимости штробируют каналы и выполняют монтаж трубопроводов.
Монтаж смесителя

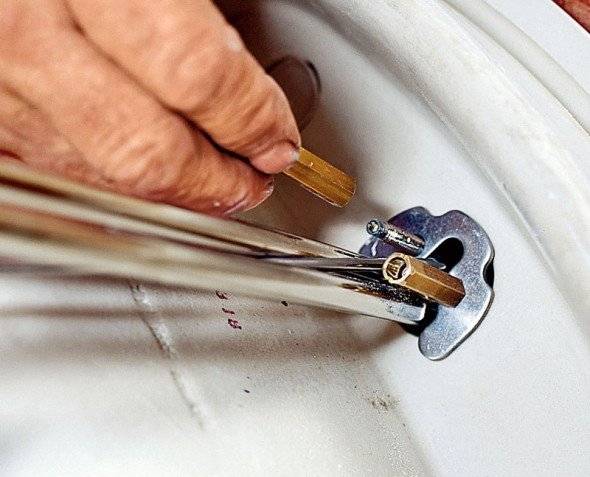

Установку смесителя выполняют при помощи медных крепёжных элементов из комплекта. Впоследствии это позволит без труда демонтировать устройство для ремонта или замены
Если конструкцией раковины предусмотрен смеситель, то его монтируют до того, как изделие будет установлено на место. Предварительно к вентилю подключают гибкие шланги подводки, убедившись в целостности их резиновых уплотнительных колец. После этого устройство устанавливают в специальное отверстие в чаше, предварительно подложив под него фторопластовую прокладку из комплекта поставки. Благодаря ей обеспечивается плотное прилегание нижней части крана к раковине, а также защита гладкой поверхности от царапин. С обратной стороны на крепёжный винт устанавливают сегментную шайбу и при помощи медных гаек из набора надёжно фиксируют кран к чаше.
Сборка и установка сифона
Собирая сифон, следует воспользоваться инструкцией изготовителя
При этом важно обеспечить надёжное прилегание всех частей детали и хорошую герметичность. Не будет лишним все уплотнительные прокладки перед установкой смазать силиконовым герметиком
После сборки сифон устанавливают на раковину, после чего монтируют систему перелива, если она предусмотрена конструкцией. Последним шагом является подключение к сливной системе гофрированного шланга. Его лучше всего закрепить, воспользовавшись хомутом резьбового типа.
Инструкция по монтажу и подключению раковины
В подготовленные отверстия забивают дюбели и монтируют кронштейны из комплекта поставки
Важно не затягивать крепления, пока умывальник не будет правильно отрегулирован.
Установив раковину на место, контролируют и при необходимости корректируют её горизонтальный уровень. Если продольное смещение конструкции предотвращается за счёт специального крюка, то на стене делают соответствующую метку.
Умывальник снимают и затягивают гайки крепления кронштейнов к стене.
На металлические поверхности деталей наносят слой герметика для защиты санфаянса от повреждений.
По метке на стене сверлят отверстие, в которое устанавливают анкер или дюбель и монтируют крепёжный крюк.
По месту прилегания задней поверхности чаши к стене наносят слой силиконового герметика.
На подготовленные кронштейны устанавливают раковину
При этом важно следить за её фиксацией на крючке.
Слив умывальника подключают к трубе канализации, а гибкую подводку – к трубопроводам с горячей и холодной водой.
После проверки работоспособности смесителя и отсутствия протечек в сливной системе стиральную машину пододвигают ближе к раковине и подключают к водопроводу и канализационной трубе. После этого технику устанавливают на место, не забыв отрегулировать горизонтальное положение.
Видео: Как установить раковину над стиральной машиной
Для практичной и безопасной эксплуатации важно обеспечить правильное соответствие параметров сантехники и электрического оборудования. Не стоит упускать из виду и фактор эстетического восприятия конструкции
Широкий модельный ряд позволяет обеспечить целостную, гармоничную картину. Именно поэтому конструкцию легко вписать в интерьер, получив ванную, которая будет радовать удобством и внешним видом.
Преимущества раковины-кувшинки
В первую очередь к ним относится экономия пространства
В маленькой ванной комнате это особенно важно, потому что не каждая хозяйка хочет видеть стиральную машину на кухне. Это не только выглядит не столь красиво, но и не всегда удобно в использовании
Раковина над стиральной машиной решает эту проблему, место, которое раньше пропадало зря, будет использовано, а в другом помещении появится больше свободного пространства.
раковин-кувшинок
Неудобства, с которыми можно столкнуться при использовании раковины над стиральной машиной:
Первая проблема, которую придется решить при таком нестандартном устройстве — это сифон необычной формы. Такие девайсы сантехники не продаются в стандартных наборах, поэтому приобретать его придется отдельно.
Кроме этого, найти такую деталь будет не совсем просто, так как они продаются не в каждом магазине. Сюда можно отнести второй минус, эта проблема может повториться, если сифон выйдет из строя и придется снова искать нужную деталь. Это нельзя назвать серьезной проблемой или недостатком, но все-таки решать ее придется.
Риск засоров раковины, из-за нестандартного слива. В раковинах-кувшинках слив уходит не вниз, как у других моделей, а непосредственно назад конструкции, уводя туда сток. Ввиду этого вода в раковине немного застаивается, из-за чего может возрастать риск засоров.
Возможно, будет не совсем удобно перемещаться по ванной комнате, если углы стиральной машины будут выступать, но это зависит от правильно выполненного монтажа всей конструкции и подобранных деталей
Важно с умом выбрать раковину, чтобы не возникало никаких дополнительных проблем.
Установка стиральной машины под раковину в ванной своими руками — фото
Установка новой стиральной машины в квартире начинается с откручивания транспортировочных болтов (их надо сохранить).
Потом машину автомат необходимо подключить к водопроводу. Для этого делается врезка в трубу или используется уже существующий отвод трубы, что гораздо проще и надёжней.
Я выше писала, что в квартире родителей трубы проходят только в туалете, для подвода воды к смесителю в ванной ранее были просверлены отверстия в стене.
Чтобы подключить стиральную машину к водопроводу, пришлось сверлить отдельное отверстие для трубы.
Муж использовал отвод трубы для бачка унитаза с краником. Когда откручивал шланг для воды, подходящий к бачку унитаза, отломилась сгнившая резьба, поэтому шаровый кран пришлось заменить.
Тройник на стиральную машину и унитаз
На шаровый кран накрутил полипропиленовый тройник с резьбой.
Так как трубы полипропиленовые, далее необходим сварочный аппарат для полипропиленовых труб. Работать с ним не сложно, главное, внимательно прочитать инструкцию и работать точно по инструкции
Важно, сколько секунд нагревать трубу, чтобы отверстие не уменьшилось
Тройник и кран для подачи воды на стиральную машину
С обеих сторон тройника приварил маленькие кусочки полипропиленовой трубы. Далее с одной стороны приварил полипропиленовый переходник с резьбой и прикрутил шланг подачи воды в бачок унитаза (купил новый). С другой стороны приварил шаровый полипропиленовый кран под сварку.
Труба для стиральной машины из туалета в ванну
Установка крана для стиральной машины выполнена, этот кран будет перекрывать воду.
Нагрев трубы сварочным аппаратом
Труба нагрета
Соединение нагретых труб
Далее отрезал кусок трубы длиной до отверстия в стене, приварил его к крану. К трубе приварил полипропиленовый уголок, который потом приварил к трубе, установленной в отверстие.
Труба и переходник для стиральной машины
Со стороны ванной комнаты уже была сварена, установлена в отверстие и прикреплена к стене труба с уголками и металлическим переходником. Переходник 3/4 дюйма с одной стороны на шланг для стиральной машины и ½ дюйма с другой стороны на полипропиленовый уголок с резьбой и крепежами (для крепления к стене), сваренный с трубой.
Шланг стиральной машины подключен
К переходнику осталось прикрутить соединительную гайку от шланга подачи воды стиральной машины, а перед стиркой открыть кран в туалете.
Сливной шланг стиральной машины подключен к сифону
Установка сливного шланга стиральной машины выполняется по инструкции для стиральной машины – обязательно читайте инструкцию. Муж присоединил сливной шланг к патрубку сифона раковины и подвесил его по инструкции, чтобы вода из сифона раковины не затекала в машинку.
Сливной шланг подвешен по инструкции

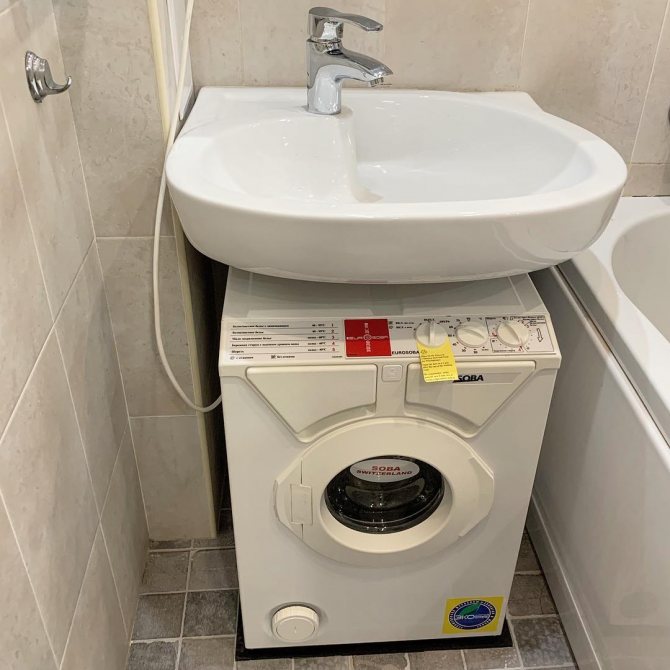

Задвинули стиральную машину под раковину, подкрутили ножки, чтобы машина стояла ровно и не шаталась. Кафель, конечно, подпортили, когда отверстие в стене делали, но кусочки подклеим.
Зато теперь у родителей ванная комната со стиральной машиной автомат под раковиной. Места стало немного больше, можно при необходимости поставить пенал, тумбочку, корзину для белья или стул.
Кстати, стиральную машину муж устанавливал впервые, а устанавливать раковину и сваривать полипропиленовые трубы приходилось, когда делали новую ванную комнату в нашем доме и проводили отопление. Пару раз уже постирали, всё работает отлично.
Автор Ольга Богач https://svoimirukamivdome.ru/
Читайте ещё статьи на сайте из разных рубрик:
- Суп с картошкой – 3 рецепта, просто и вкусно,
- Многолетний цветок примула – фото, посадка и уход,
- Музей-заповедник Дивногорье — фото,
- Как сделать простой навес из поликарбоната своими руками – фото,
- Как вкусно приготовить макароны с фаршем – рецепт с фото пошагово,
- Кустарник кизильник блестящий – фото и описание.
Подписывайтесь на новые статьи в форме ниже, если интересен опыт нашей семьи, или добавляйте сайт в закладки. И не забудьте поделиться информацией с друзьями в соцсетях.

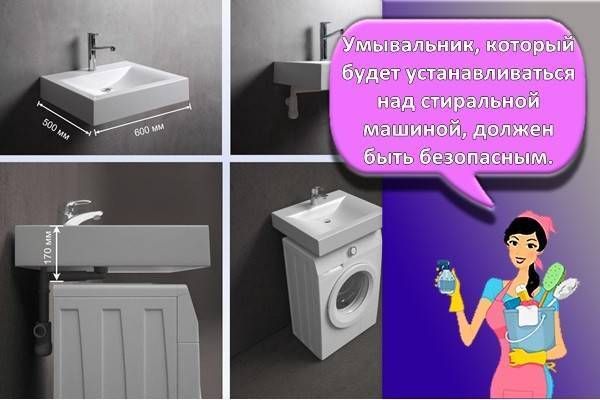

Выбор раковины

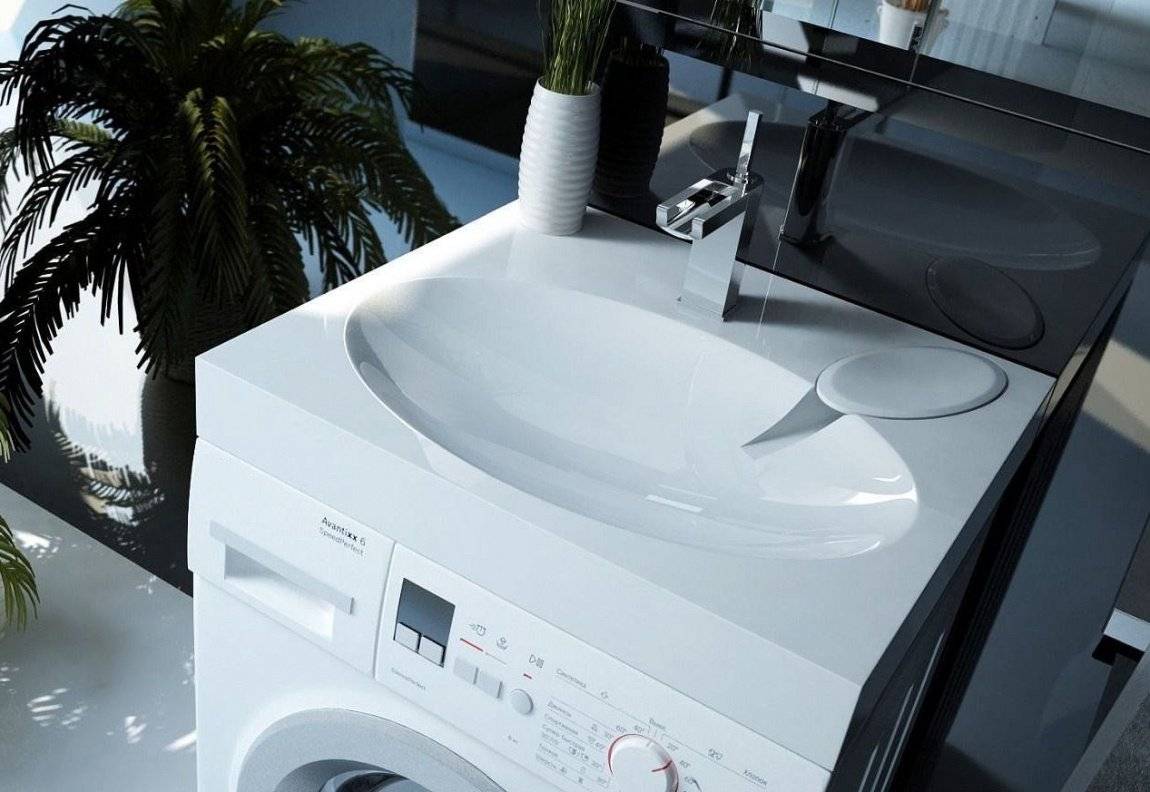

Раковину, которую можно установить над стиральной машиной, называют кувшинкой. Поводом для этого послужила небольшая высота чаши и характерная плоская форма в виде листьев кувшинки.
Также существуют другие конструктивные особенности, которые следует изучить, перед тем как поставить стиральную машину под раковину. В частности речь идет о расположении слива, в кувшинке он находится в задней части, а не в середине, как у стандартной раковины. Отверстие для установки смесителя может располагаться в любом месте.
Для изготовления раковин-кувшинок могут использоваться различные материалы. В последнее время популярностью пользуется новый материал – полимербетон, характеризующийся высокой устойчивостью к агрессивной среде и механическому воздействию. Полимербетон можно назвать качественной имитацией натурального камня, при визуальном осмотре трудно найти различия между природным и искусственным камнем. Также спросом пользуются стеклянные, керамические, акриловые и металлические раковины.
Форма и дизайн раковины над стиральной машиной могут быть разными. В продаже можно встретить прямоугольные, квадратные и овальные чаши с прямыми или закругленными углами. Намного реже, но все-таки встречаются чаши нестандартной конфигурации.
Цветовое решение раковины со смещенным сливом подобрать несложно, благодаря широкому ассортименту. Но при выборе изделия внешний вид большого значения не имеет, более важными считаются линейные характеристики.
По мнению опытных специалистов, над стиральной машиной, глубина которой составляет 36-39 см, следует устанавливать раковину 50 50 под стиральную машину. Если бытовой прибор имеет глубину 50-51 см, то длина чаши должна быть не меньше 60 см.
Преимуществом раковины со щелевым сливом над стиральной машинкой является размещение сифона за бытовым прибором. Это предотвращает попадание воды на панель стиральной машины. Недостаток модели с таким сливом – узкое отверстие, которое из-за частых засоров требует регулярной чистки.
Некоторые модели раковин-кувшинок имеют систему слива-перелива. В этом случае чаша не переполняется и на бытовой прибор не попадает вода, благодаря наличию сливных отверстий на боковой и нижней части раковины. В качестве дополнения могут использоваться пробки-заглушки или автоматическая система.
Также можно установить стиральную машину в ванной под раковину другого типа.
Самыми распространенными можно назвать следующие варианты:
- Чаша, вмонтированная в стол, тумбу или столешницу.
- Накладная раковина на стиральную машину для ванной, установленная на любой горизонтальной поверхности.
Как правильно подобрать оборудование?
Начнем с особенностей подбора стиральной машины. Теоретически можно выбирать любую понравившуюся модель. Но чтобы раковиной, установленной над бытовой техникой, было удобно пользоваться, устройство не должно быть выше 60 см.
Глубина машины тоже ограничивается. Она может варьироваться в пределах 34-40 см. Таким образом, получается, что для установки под раковину можно выбрать только компактную модель.
При выборе стиральной машины, над которой будет установлена раковина, нужно помнить о том, что между стеной и прибором должен быть зазор
Как правило, вместимость таких машин невелика и редко превышает 3-3,5 кг сухого белья. Такой вариант не всегда приемлем, поэтому некоторые решаются на монтаж стандартного оборудования.
При его выборе нужно понимать, что к высоте выбранной машины нужно будет добавить как минимум 25 см. Это высота раковины и размеры зазора между плоскостями приборов.
Несколько сложнее определиться с глубиной прибора. Он должен быть полностью закрыт раковиной, а лучше всего, чтобы чаша выступала за границы стиральной машины в виде небольшого козырька.
Таким образом оборудование будет надежно закрыто от водяных брызг, неизбежно летящих вокруг в процессе использования чаши. Стиральные машины, где панель управления располагается на верхней крышке прибора в этом случае выбирать не стоит.
Оптимальный вариант – блок управления на фасадной части стиралки. Так им будет удобно пользоваться, и брызги на панель попадать не будут. При выборе глубины машины нужно понимать, что подвинуть оборудование вплотную к стене не удастся. Между прибором и стеной должен остаться зазор величиной около 8 см, где будут размещаться инженерные коммуникации.
Получается, что выбор придется остановить только на компактной или даже суперкомпактной модели, глубина которой не превышает 40 см. При выборе раковины тоже есть определенные сложности.
Для установки непосредственно над стиральной машиной выбирают только плоские модели. Стандартные чаши со сливом по центру не подойдут. В продаже можно найти специальные раковины кувшинки для установки над стиральной машиной.
В продаже можно найти комплекты из стиральной машины и раковины. Такое решение можно считать лучшим для небольшой ванной комнаты
Их главная особенность – размещение сливного отверстия и сифона в задней части чаши. Они могут располагаться на боковой или задней стенке раковины. Эксплуатационные характеристики кувшинок различаются в зависимости от типа слива.
Выделяют два вида слива:
- Вертикальный. Сифон плоского вида размещается непосредственно под сливным отверстием. Основной минус такой системы в том, что сифон находится над стиральной машиной, что при возникновении протечки грозит проблемами с проводкой или коротким замыканием. Весомый плюс – хороший отток воды.
- Горизонтальный. Предполагает размещение сифона на максимально близком к стене расстоянии. Это предполагает, что некоторую часть пути стоки проходят в горизонтальном направлении. Это повышает вероятность засоров. Несомненный плюс системы – полная электробезопасность, поскольку сифон находится в отдалении от электроприбора.
По форме и размерам кувшинки могут быть абсолютно разными. Среди них легко подобрать подходящую для своей ванной комнаты модель.
Как и стандартные раковины, они могут оснащаться отверстием под крепление смесителя, системой слива-перелива, пробками заглушками и другими аксессуарами. Если планируется монтаж раковины, встроенной в столешницу, то можно подбирать любую подходящую модель.
Особенности приборов
Для установки раковины над стиральной машинкой необходимо учитывать размеры этих агрегатов. Для такого совмещения нужны устройства размеры, которых подойдут друг другу и при этом будут удобны в эксплуатации. Такие специальные приборы, отличаются своими компактными размерами, но при этом не теряют необходимой функциональности.
Машинка должна быть достаточно узкая в глубину, не более 45 см и иметь фронтальную загрузку. Её высота не должна превышать 70 см. Если добавить к ней высоту раковины и необходимое расстояние между приборами, то получится наиболее удобный уровень для умывания и мытья рук. Для людей маленького роста следует продумать возможность установки специальной подставки под ноги, для комфортного умывания. Обычно такие машинки имеют небольшую загрузку, до 3,5 кг белья. К особенностям умывальника, предназначенного для совмещения, относится конструкция слива. Он расположен не посередине чаши, а ближе к задней стенке. От размещения слива в чаше зависит расположение труб нижней части слива, оно может иметь горизонтальное или вертикальное направление. Вертикальная система обеспечивает более быстрый слив воды и менее подвержена засорению. На фото стиральная машина под раковиной в ванной с вертикальным сливом:
В горизонтальной системе вода может застаиваться, вызывая засорения стока, поэтому устройство будет нуждаться в более частой чистке. На фото горизонтальная система слива раковины над стиральной машиной:
Практичнее считается слив, вынесенный за пределы машинки. Такое его расположение обезопасит рабочие механизмы от возможного протекания воды. В некоторых моделях умывальников нет отверстия для установки смесителя. Такую раковину можно установить впритык к стене, а использовать совмещенный с ванной смеситель либо установить его выходящим из стены.
Это уменьшит количество шлангов, расположенных за машинкой, и сократит возможность их разрыва и аварийного потопа. Хорошо если раковина будет обладать системой слив-перелив. Это предотвратит перелив воды через края умывальника и попадание ее на стиральную машинку, во избежание затопления рабочих механизмов.
От глубины чаши будет зависеть высота всей конструкции. Выбирая слишком мелкую, следует учитывать, что во время умывания вода может чрезмерно разбрызгиваться. Наиболее часто встречающийся материал изготовления чаши умывальника – керамика. Она давно хорошо зарекомендовала себя, является экологически чистой и устойчивой к воздействию агрессивных моющих средств. При желании можно использовать стеклянную, композитную или каменную раковину. Выбор материала не влияет на функциональность конструкции и зависит только от желания и возможностей хозяев.
На современном рынке представлены модели стиральных машин с раковиной в комплекте, подобранные по размерам и форме. Производители заранее продумали все тонкости размещения и соответствия приборов, объединяя их в единое целое. Такие наборы можно назвать идеальным вариантом размещения стиральной машинки под раковиной, потому что они имеют соответствующие друг другу размеры и подогнаны по высоте для удобной эксплуатации.
Закрепление чаши
В качестве крепежных элементов для раковины над машинкой используются кронштейны, поставляющиеся в комплекте с основным изделием. Работы мастера-сантехника заключаются в закреплении кронштейнов и навешивании чаши.
Процесс выглядит следующим образом:
- Вначале проводится разметка стены. На уровне верхней панели машинки проводят линию, она будет служить ориентиром при проведении других меток. Далее следует примерить чашу, контролируя расстояние до стиральной машины. Следует учесть, что в этом промежутке должен поместиться сифон. Затем необходимо сделать метки, где планируется сделать отверстия для крепежей. При размещении раковины рядом с ванной чаще всего устанавливают общий сифон, поэтому следует проверить длину излива.
- Далее наступает очередь отверстий. Их следует делать в соответствии с размерами крепежных элементов, это могут быть анкерные болты или дюбели.
- Установка кронштейнов. На этом этапе не следует сильно затягивать болты, рекомендуется оставлять зазор около 5 мм.
- Заднюю часть раковины покрывают слоем герметика или другого уплотнительного материала. Состав наносится полоской на небольшом расстоянии от кромки, около 1 см. Выступы кронштейнов в месте соприкосновения с поверхностью раковины также промазывают герметиком.
- Теперь можно устанавливать раковину над стиральной машиной своими руками на кронштейны. Проушины раковины надевают на кронштейны и прижимают ранее установленными крепежными болтами или дюбелями.
- В завершении можно полностью затянуть болты, которые фиксируют кронштейны.
Установка раковины
Все монтажные мероприятия выполняются аналогично установке техники и раковины по отдельности. Весь процесс включает несколько стадий: разметку, монтаж кронштейна, сборку мойки, подключение к ней смесителя, организацию канализации и водоснабжения.
Сначала выполняется установка мойки и вспомогательных элементов для стиральной машины (сама техника устанавливается уже после крепления раковины). Если необходимо осуществить монтаж стиральной машины близко от стены, все коммуникации заранее монтируются прямо в нее, снаружи остаются лишь патрубки для подключения.
В магазинах сантехники имеется широкий выбор раковин различных форм и стилевых решений
Последовательность действий:
- Выполнение разметки. На стене размечаются места фиксации кронштейнов (обычно раковина комплектуется подходящими деталями, если они покупаются отдельно, то нужно выбирать их с учетом модели раковины).
- Крепление кронштейнов. Данные работы выполняются с использованием анкеров и дюбелей. Сначала элементы не забиваются до основания, оставляется промежуток примерно 3-5 мм. Он необходим, чтобы затем отрегулировать положение мойки.
- Сборка раковины. На изделие устанавливается смеситель, к нему крепятся гибкие трубы для подачи горячей и холодной воды.
Наглядная миниинструкция перед установкой раковины
Подключение слива. Устанавливается сифон для раковины над стиральной машиной и крепятся совмещенные с ним трубы для отведения воды
Важно, чтобы крепление было герметичным (это поможет избежать появления течи): нужно закрепить все необходимые прокладки, а некоторые части конструкции зафиксировать силиконовым герметиком. Установка раковины над стиральной машиной с помощью кронштейнов
Данная операция выполняется с использованием уровня
Установка раковины над стиральной машиной с помощью кронштейнов. Данная операция выполняется с использованием уровня
Иногда вместе с крепежом имеется специальный крючок, тогда необходимо будет выполнить разметку для установки детали. После выравнивания раковины кронштейны плотно забиваются в стену, выполняется затягивание анкеров и дюбелей.
Раковина над стиральной машинкой — отличный вариант для небольших экономии пространства
Расположение коммуникаций за стиральной машиной
Для узких стиральных машин можно подобрать мойку на 15-20 см шире, и устанавливаем сифон и слив у стены
- Подключение слива к коммуникациям. Шланги вкручиваются с патрубком и соединяются со смесителем.
- Установкастиральной машины. Она производится только тогда, когда раковина установлена и подключена к коммуникациям. Положение техники необходимо отрегулировать при помощи ножек на технике, чтобы машина устойчиво стояла и не тряслась при работе.
- К машинке подключаются коммуникации. Производится подключение устройства к холодной воде.

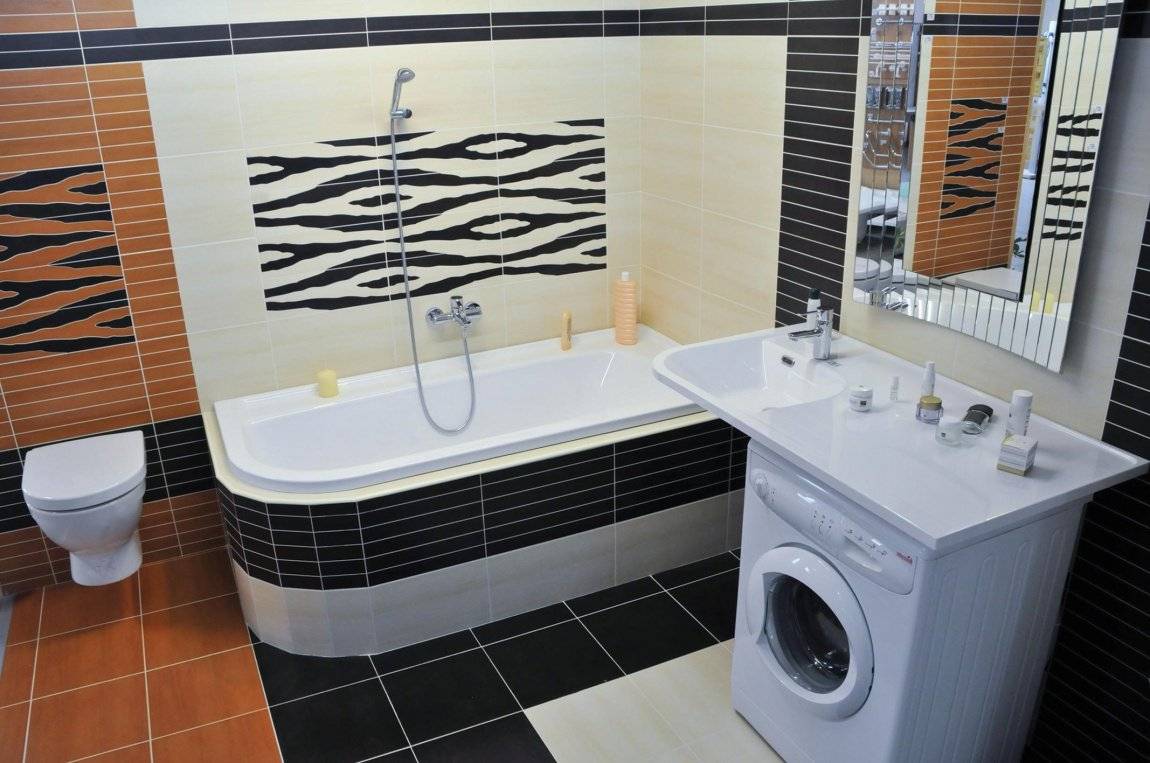

Для просторной ванной комнаты подойдет раковина, вмонтированная в столешницу, рядом со стиральной машиной

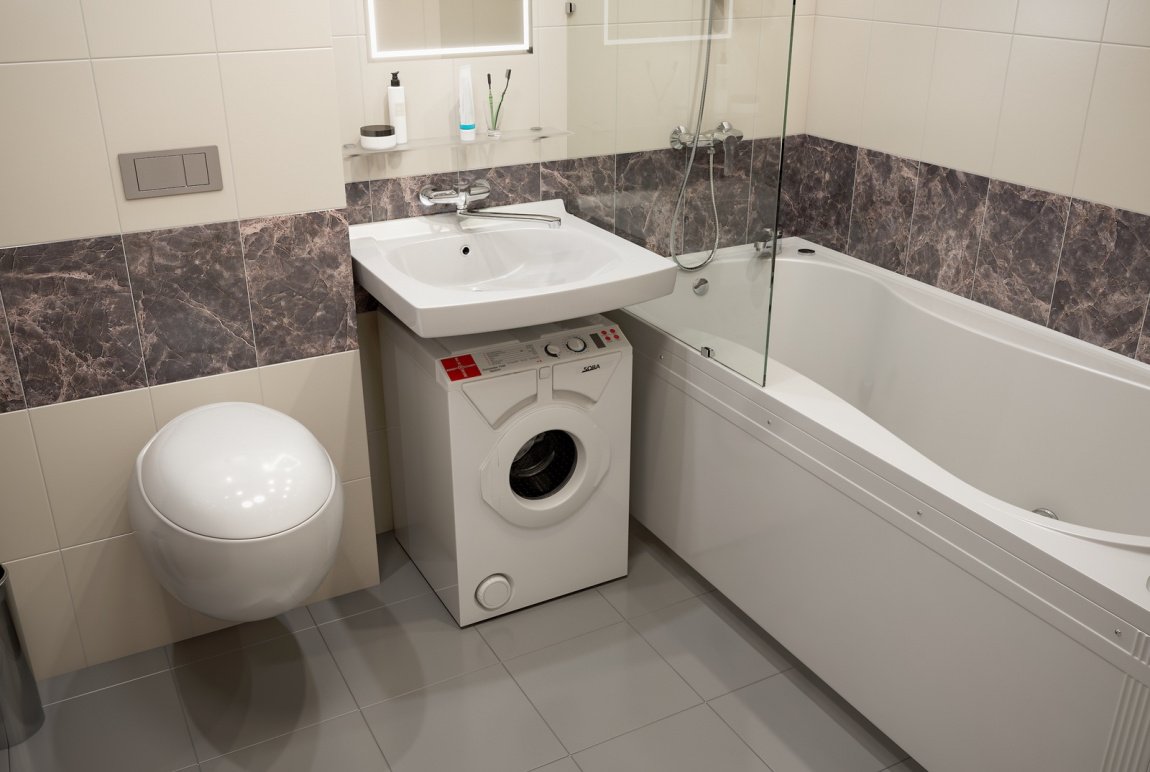

Удобное расположение умывальника над стиральной машиной в небольшой ванной комнате
Экономное месторасположение стиральной машины с раковиной в нише ванной комнаты
Вода может подаваться в раковину и другим способом, если рядом с ней установлена ванна. На ней устанавливается смеситель с поворотным краном, который подает воду и на мойку. Тогда два смесителя не потребуется и не нужно будет устанавливать дополнительные коммуникации за стиральной машиной. При этом желательно закрепить раковину таким образом, чтобы она немного наступала на край ванны и при повороте смесителя вода не попадала на стиральную машину.
Перед началом проверки рекомендуется осмотреть места подключения всех коммуникаций, так как даже небольшое количество воды при попадании на стиральную машину может вывести ее из строя или привести к короткому замыканию.
Небольшая раковина, установленная на гранитной столешнице над стиральной машиной
