Установка системы умный дом: монтаж и подключение, наладка и настройка

Этапы монтажа

Умный дом – сложная система, поэтому все детали нужно продумать на этапе проектирования

Перед подключением системы нужно ознакомиться с порядком и составом работ по реализации проекта, зависящими от особенностей обслуживаемого объекта. В общем случае они подразделяются на подготовительный и основной этапы. Сначала намечаются места монтажа отдельных элементов (датчиков, сенсорных панелей, счетчиков и других модулей), после чего размечаются трассы проводки кабельных линий. Далее подготавливаются ниши для распределительных коробок, щитов управления и другой встроенной техники.

На основной стадии проводятся следующие операции:

Согласно разметке организуются черновые работы, включающие крепление приборов и прокладку каналов для слаботочных и силовых цепей.
На подготовленные места навешивается коммутирующее и распределительное оборудование.
Все элементы системы объединяются посредством соединительных линий (путем подключения силовых и сигнальных кабелей).
Управляющий комплекс запускается в работу и тестируется.

В ходе работ потребуется продумать вопрос размещения части кабельных линий под натяжными потолками или в естественных нишах. Фирменное коммутационное оборудование, имеющее современный дизайн, устанавливается открыто.

Прокладка соединительных и силовых кабельных линий

В системе управления умным домом предусмотрено использование двух типов соединительных кабелей: сигнального и силового

При их совместной прокладке важно учесть, что цепи 220 Вольт формируют силовое поле, способное генерировать электромагнитные помехи. Последние вносят искажения в передаваемые сигналы и нарушают работу системы. Чтобы избежать нежелательного эффекта, управляющие кабели помещаются в медный или стальной экран, надежно защищающий провода от воздействия э/м помех

Если сделать этого не удается, придется прокладывать трассы раздельно, на удалении одна от другой не менее 1,5-3-х метров

Чтобы избежать нежелательного эффекта, управляющие кабели помещаются в медный или стальной экран, надежно защищающий провода от воздействия э/м помех. Если сделать этого не удается, придется прокладывать трассы раздельно, на удалении одна от другой не менее 1,5-3-х метров.

По какой схеме работает система «умный дом»

Структура «умного дома» достаточно проста, но при этом она позволяет охватить максимальное количество необходимых объектов (используются датчики и камеры для съемки видео). Чтобы эффективно обустроить «умный дом», схема должна выглядеть таким образом:

управление светом и электронагрузками
климатический контроль (отопительная и вентиляционная система, система кондиционирования)
безопасность (система наблюдения при помощи видео, снятого на камеры, техническая и пожарная безопасность, охранная сигнализация)
электроприводы (управление воротами, жалюзи, прочим автоматическим оборудованием)
система развлечений (видео, аудио)
погода и полив растений

Наиболее востребованным у потребителей является блок управления светом и электрическими нагрузками. Данная функция позволяет не только отключать освещение во всех помещениях одновременно, но и приводить уровень освещенности к необходимому значению (минимум, средний, максимум).

Контроль над климатической обстановкой в жилье позволяет получить необходимую температуру, единожды настроив систему. В дальнейшем «умный дом» самостоятельно будет регулировать работу подсистем инженерии для создания благоприятного микроклимата.

Охранная сигнализация предполагает защиту от проникновения на придомовую территорию, а также непосредственно в сам дом через окна и двери. Чтобы данная система функционировала более отлаженно, по всему периметру устанавливают камеры, которые круглосуточно осуществляют запись видео. Система развлечений предполагает просмотр видео в оборудованных комнатах, а также прослушивание любимых аудио во всех помещениях жилья.

Топ-10 комплекты умный дом

Место в рейтинге	Название	Краткое описание
1	Ростелеком	Самый популярный отечественный поставщик умных систем. Выгодные акции и скидки для абонентов интернета и телевидения.
2	Rebetek	Качественные комплекты оборудования от отечественного производителя.
3	Apple	Яблочная техника всегда на высоте! Это идеальное сочетание надежности и красивого дизайна. Доступен русский голосовой помощник.
4	Универсальное оборудование, которое легко совместить с устройствами от других производителей.
5	Amazon	Forbes утверждает, что это наиболее перспективная система, которая сочетает в себе универсальность и вариативность.
6	REDMOND	Наиболее обширный комплект умных устройств, которые управляются через мобильное приложение.
7	Xiaomi	Разнообразные умные технологии по низким ценам. Бренд хоть и китайский, но с хорошей репутацией.
8	Ajax System	Система заточена для владельцев домашних животных. Очень простой понятный интерфейс.
9	TP-Link	Отличительной особенностью производителя являются поворотные камеры ночного виденья по низкой цене и встроенный в умную розетку Wi-Fi усилитель.
10	GAL	Самый доступный по стоимости стартовый комплект. Подробные инструкции помогут разобраться даже тому, кто с техникой на «Вы».

Что такое «Умный дом» от Триколор ТВ

Компания Tricolor TV принадлежит «Национальной », которая предоставляет телекоммуникационные услуги населению еще с 2005 года. На 2020 год Триколор насчитывает более 12 миллионов абонентов и занимает 1/3 рынка коммерческого телевидения в России. Абоненты компании могут приобрести смарт-приемник для просмотра цифрового ТВ или подключить качественный интернет.

Система «Умный дом» Триколор ТВ – это сетевое оборудование и датчики, которые крепятся к основным коммуникациям в доме. Оборудование помогает дистанционно контролировать все, что происходит в квартире, что помогает избежать многих неприятных ситуаций. Если в квартире что-то происходит, абонент сразу получает звуковое уведомление с подробной информацией и может вовремя среагировать.

Функции системы «Умный дом»

Прежде чем покупать и устанавливать датчики, полезно подробнее изучить, какой функционал предлагает система.

После установки «Умного дома» абонент получает:

постоянную охрану квартиры от взлома и посторонних – при появлении в доме постороннего лица владелец получает уведомление об открытии двери или окон;
мониторинг газа, резкого повышения температуры или влажности в квартире – такие датчики помогают уберечь недвижимость от пожара, прорыва труб или утечки газа;
управление умными розетками – это помогает уберечь технику от перепадов напряжения, экономить электроэнергию и контролировать включение приборов, например, обогревателя или бойлера перед приездом домой;
управление лампочками, освещением в доме – дистанционно можно включить свет, уменьшить или увеличить яркость по желанию;
функция сигнализации – можно установить датчики, которые будут подавать звуковые сигналы при незаконном вторжении и направлять сигнал в полицию или охранную компанию.

Установка «Умного дома» позволяет избежать многих форс-мажорных ситуаций. С ней, уезжая на длительное время, вы можете не бояться того, что с жилищем может произойти авария.

Количество абонентов системы «Умный дом»

Оператор Триколор пользуется большой популярностью у населения. Все оттого, что компания предоставляет качественное телевидение и интернет. Нововведения встречаются абонентами с радостью и интересом, что не стало исключение и для системы умного жилища. Статистика, предоставленная компанией за 2019 год, свидетельствует, что «Умным домом» от Триколор уже пользуется более, чем 4 миллиона пользователей, и с каждым месяцем эта цифра становится больше.

Основные преимущества и недостатки системы «Умный дом»

Отличается Триколор охрана дома своими явными плюсами, которые и привлекают такое большое количество пользователей.

Главными преимуществами системы можно назвать:

дистанционное управление умными розетками и электроприборами;
прием показаний с датчиков онлайн;
возможность создавать собственные сценарии и автоматизировать весь процесс с помощью приложения на спутниковом ресивере или телефоне;
отсутствие проводов в квартире – все подключается на место старых устройств;
быстрая и надежная система информирования клиента обо всех происшествиях, случающихся в доме.

Из недостатков можно выделить только стоимость всех датчиков и комплекта оборудования – при желании установить все доступные датчики пользователю придется неплохо потратиться. Хотя и это нельзя назвать большим минусом, так как покупка проходит единоразово, а взамен пользователь получает надежную защиту своего дома.

Что такое умный дом

Прежде всего хотелось бы разобраться в терминологии, так как близкие по значению выражения часто имеют разный смысл. В нашем понимании «Умный дом» и американский «Smart house» не совсем равнозначные понятия. Существует два направления построения системы «Умный дом».

Под системой «умный дом» (англ. smart home) принято понимать систему домашней автоматизации. Прежде всего это комплекс специализированных устройств, которые могут принимать решения и выполняют рутинные задачи по дому. Такой «Умный дом» можно построить в отдельно взятой квартире. Перечисленные выше кофеварки, холодильники, системы микроклимата, умные лампочки, все это является составными частями умного дома. В России в это понятие часто включают систему управления мультимедийными устройствами, такими как: телевизоры, проекторы, акустические системы и т.д. Что касается Запада, то здесь существует разделение терминов: «умный дом» и системы управления мультимедийными устройствами. Это продиктовано рыночными условиями.

Что касается термина «умное здание» (англ

smart house), то он относится к организации управления целым домом, при чем не важно частным или многоквартирным, и состоит из системы центрального отопления, водоснабжения и безопасности

Понятно, что тратить деньги на «smart home» не совсем оправдано из-за сомнительной необходимости иметь в доме «умную лампочку» или холодильник, который будет «сливать» информацию о ваших аппетитах в сеть. А вот контролировать коммуникации и осуществлять охрану собственного жилища стоит, так как мы не настолько богаты, чтобы топить деньгами улицу или дарить годами нажитое добро ворам.

Комплект умный дом.

Короче говоря, система включает в себя функционирование большого количества разных элементов. Более того, их перечень еще с каждый днем продолжает увеличиваться. Рассмотрим основные из них.

Функциональность системы умного дома. Кликабельно.

Дистанционное управление светом.

Такая функция появилась одной из первых в системе умного дома. Несомненно, благодаря автоматической системе освещение находится под постоянным контролем приборов. Кроме того, нет необходимости включать либо выключать приборы освещения вручную.

Как правило, для установки автоматического регулирования освещения необходимо задать какой-либо параметр датчикам. К примеру, это может быть движение, присутствие, уровень освещенности. В свою очередь датчики поставляют сигнал прибору. Техническая система реагирует на этот сигнал. Благодаря чему происходит автоматическое включение или выключение света, изменение уровня освещенности без непосредственного взаимодействия с человеком.

Регулирование света умным домом. Кликабельно.

В частности, это будет актуально в местах с наименьшим пребыванием людей. Например, ванная и туалетная комнаты, тамбур, кладовка и т.д. Поскольку достаточно часто при ручном регулировании света присутствует вероятность его неотключения. Система же выключит свет сама, уменьшив при этом расход энергии. В рез экономия будет составлять около 10%, а то и более.

Умный дом также позволяет:

— изменять уровень освещения;

— включать свет в разных помещениях;

— изменять разные цвета подсветки;

— включать свет путем реагирования на движение;

— управлять светом дистанционно (через планшет, телефон и т.д.).

Система умный дом. Медиа управление.

Система способна управлять медиа устройствами. Параметры изображения и звука могут настраиваться в зависимости от времени суток, освещенности, жанра передачи. Система умный дом позволяет:

— автоматически включать аппаратуру;

— регулировать работу кондиционера;

— задвигать шторы;

— переводить телефонные звонки в режим автоответчика;

— управлять пылесосом;

— включать/выключать электрочайник;

— перенаправлять звук и изображения на любое медиа устройство (актуально, если Вам какое-то время нужно пробыть в другой комнате, но Вы не хотите пропустить свою передачу). Управлять можно с помощью смартфона.

Медиа управление умным домом. Кликабельно.

Система умный дом. Параметры микроклимата.

Система позволяет запрограммировать настройки для постоянного поддержания определенного микроклимата в каждом помещении. Функция является рациональной, поскольку многие помещения отличаются своим температурным режимом и уровнем влажности (к примеру, гараж и комната).

Благодаря автоматическому поддержанию микроклимата в помещении, нет необходимости в частом его проветривании. На датчике отображаются параметры влажности и температуры, присутствующие в данный момент времени.

Система полностью контролирует все климатическое оборудование дома. Она также позволяет:

— регулировать подогрев пола;

— включать/выключать радиаторы, термостаты;

— следить за работой увлажнителей, вентиляторов, кондиционеров.

Настроить систему можно так, чтобы она самостоятельно без внешнего вмешательства принимала решения в определенных случаях. Например, при отсутствии хозяев дома, уменьшается уровень отопления, либо при открытии окна отключается кондиционер.

Поддержание климат-контроля умным домом. Кликабельно.

Система умный дом. Безопасность дома.

Прежде всего, одним из основных преимуществ умного дома является способность обеспечить его безопасность. Таким образом, в случае какого-либо возгорания происходит отключение систем, блокировка подачи газа и света. Благодаря своевременному реагированию на непредвиденный случай, система уменьшает до минимума риск негативных последствий.

Обеспечение безопасности умным домом. Кликабельно.

В случае проникновения злоумышленников система блокирует входную дверь и включает сигнализацию. Также предусмотрена возможность сфотографировать человека, который незаконно проник в дом. На телефон хозяев могут приходить оповещения об этом. Если владелец дома сотрудничает с охранной компанией, то им также поступает сигнал.

Кроме того, система также позволяет:

— автоматически закрывать оставленные открытыми окна, ворота, калитки;

— контролировать уровень канализации;

— определять утечку газа;

— выявлять различного рода сбои в электричестве и водоснабжении.

Настройка функций

Для каждой управляемой группы можно создать определенный сценарий

На этапе настройки функционала системы все установленные устройства объединяются программно в общую сеть. Каждое из них поочередно включается и тщательно тестируется по установленному для него ПО. Далее проводится проверка их функционирования в составе комплекса, после чего устраняются все обнаруженные нарушения в работе программы. Этап программной настройки считается самым сложным во всем комплексе работ, проводимых при запуске в эксплуатацию.

Проще всего настраиваются модульные системы, состоящие из готовых схемных и программных узлов. Останется только установить системную конструкцию, подключиться к сети и запустить готовую программу. В особо сложных случаях приходится разрабатывать специальное ПО, предназначенное именно для установленного комплекта оборудования.

Для облегчения ситуации специалисты рекомендуют воспользоваться подходящими модулями ПО, взятыми и установленными прямо из Интернета. С их помощью легко подбирается программное окружение нужной конфигурации. Другой выход из положения – создание собственного сайта, который проще всего смонтировать по готовому шаблону на универсальном движке. По окончании настроечных операций переходят к запуску системы и окончательной проверке ее функциональности.

Видео: настройка работы всех функций на Аrduino

Того, чтобы начать настройку «умного дома» на программе Аrduino, вам понадобятся следующие компоненты:

процессорная плата,
модуль,
все необходимые датчики,
микрофон,
переключатели,
резистор, обладающий сопротивлением около 4,7 кОм,
кабели.

При покупке всех этих систем по отдельности можно потратить около ста долларов. Именно поэтому Аrduino пользуется такой популярностью. Ведь при наличии определенных навыков работы с системой вы можете существенно сэкономить на установке. Далее необходимо подключить всю систему, включая датчики микрофона, к процессору на плате Аrduino.

Схема подключения к платформе Arduino

Написать программу самостоятельно довольно просто. Для этого Аrduino выделил специальный текстовый редактор и другие разработки, помогающие даже начинающему программисту избежать серьезных ошибок. Однако, если вы ещё ни разу не сталкивались с подобными задачами, вы можете воспользоваться готовыми библиотеками. Все скетчи (пользовательские программы), которые работают для Аrduino, уже выложены в интернете. Достаточно просто скачать программу, распаковать ее и перенести на Аrduino.

Для того, чтобы контролировать работу программы, вам потребуется установить на смартфон или планшет специальное приложение – SmartHome.apk. Оно работает на платформе Аndroid и помогает контролировать работу системы, проверяя информацию в любое удобное для вас время.

Следует отметить, что со временем многие пользователи начинали замечать некоторые недостатки в работе программного обеспечения Аrduino. Например, отмечаются проблемы с работой датчика температуры, который даёт погрешность в несколько градусов. Помимо этого, бывает сбой в работе системы, отвечающей за открытие и закрытие дверей и окон дома. Чтобы избежать этих и нескольких других проблем, необходимо покупать качественное и проверенное оборудование, а не дешевые подделки. Датчики не известных брендов с низкой стоимостью являются не самым удачным вложением в систему «умный дом».

Зачем вообще брать технику со встроенной Алисой

Знаете вариант получше, говорящий на русском языке? Я — нет. Приятнее всего работать именно с нормально общающейся Алисой, умеющей базовые вещи для управления умным домом.

Она совместима с самыми популярными брендами:

️ Elari
️ Philips
️ Redmond
️ SmartThings
️ Xiaomi
️ Z.Wave
️ Rubetek

Думаю, 4 из них вы точно знаете. И все эти девайсы настраиваются прямо в приложении Яндекса, которое и является неким хабом для управления умным домом.

Да, Алиса не обладает огромным функционалом, но что-то всё-таки умеет, чего мне пока хватает. И со временем она все равно научится большему (я в это верю).

Google Assistant? В топку, полноценно не управляет техникой на русском языке. Siri? Для работы с приложением Дом нужно миллион переключателей и переходников, совместимых с HomeKit.

Как расширить систему

Разумеется, никто не захочет останавливаться на достигнутом. Наша система довольно гибко расширяется при помощи других устройств и гаджетов.

️ Датчик открытия дверей и окон Aqara – от 670 руб.

При помощи этого устройства можно сделать систему более экономной. Размещаем датчики на окна и двери в помещении и настраиваем сценарий автоматизации, при котором кондиционер и увлажнитель будут отключаться, если помещение проветривается.

Так не будете впустую охлаждать и увлажнять улицу или подъезд.

Такой сенсор позволит отключать систему, когда никого нет дома. Настраиваем отключение устройств через 30-60 минут после обнаружения движения. В случае с маленькими детьми в доме можно наоборот отключать кондиционер, когда замечено движение в комнате.

️ Беспроводная кнопка Aqara – 827 руб.

На нажатие кнопки можно настроить включение или отключение гаджетов из нашей системы, а саму кнопку разместить возле входной двери или кровати. Так получится удобно включать и отключать систему перед сном, утром, при выходе из дома или после возвращения с работы.

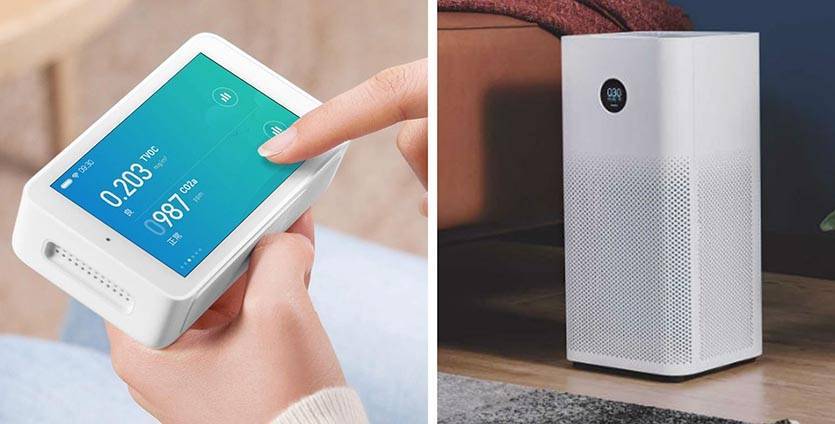

️ Анализатор качества воздуха Mijia Air Quality Tester – 4513 руб.

Прибор с небольшим экраном может выступать как измерителем температуры/влажности, так и датчиком загрязненности воздуха в помещении. Устройство будет триггером для запуска кондиционера и увлажнителя, а еще подскажет, когда следует проветрить комнату.

️ Очиститель воздуха Xiaomi Mi Air Purifier – от 8500 руб.

Еще один незаменимый элемент для системы климат-контроля. Девайс обладает встроенным измерителем загрязненности воздуха и быстро справляется с запахами, пылью и мелкой шерстью животных.

Готовые решения и сборка своими руками

Как сделать «Умный дом» самостоятельно? На данный момент существует большой выбор вариантов построения системы – различные крупные компании выпускают новинки и предлагают свои решения и устройства. Рассмотрим несколько вариантов воплощения этой концепции.

Google Home

Компания Google много лет занимается разработками идеи умного дома и имеет семейство продуктов, на основе которых строится система управления.

Колонка Google Home

Выполняемый колонкой набор функций очень широк: с её помощью можно составить план на день, послушать новости, воспользоваться поисковой системой или поиграть в игры. Она осуществляет управление музыкой, радио, будильниками, таймерами и напоминаниями, позволяет передавать сообщения на все устройства сети. Но русифицировать её придётся самостоятельно, инструкцию можно найти в интернете. Google Home также поддерживает IFTTT, позволяющий связать в систему различные устройства.

Устройство Home Hub

Центр управления, представляющий собой колонку для общения с голосовым помощником Assistant, дополненную экраном. Устройство не оснащено камерой в целях повышения чувства комфорта и безопасности пользователей. Имеется ночной режим – устройство может передавать команды, понижающие яркость света, температуру в доме и закрывающие замки. Есть возможность управлять функциями удалённо через приложение Google Home.

Умный дом на базе ZigBee

Самостоятельно наладку системы «Умного дома» можно сделать и при помощи ZigBee. Это стандарт беспроводной связи, с помощью которого взаимодействуют все приборы в доме или квартире. ZigBee выпускается множество устройств: умные розетки, лампочки, диммеры, датчики движения, разнообразные контрольные сенсоры. Лидером среди компаний-производителей устройств, поддерживающих стандарт ZigBee является китайская компания Xiaomi.

Работа системы ZigBee осуществляется при помощи устройств следующего типа:

Координаторы, управляющие действиями системы и обеспечивающие безопасность процессов.
Маршрутизаторы, работающие постоянно и отвечающие за работу устройств в спящем режиме. Также они отвечают за восстановление в случае неисправностей. Соединяются с координатором, маршрутизаторами, а также периферийными устройствами и оборудованием для передачи информации.
Конечные устройства, отвечающие за отправку и получение данных. Соединяются с координатором и маршрутизаторами, а также связаны с сенсорами и механизмами, отвечающими за выполнение команд.

Автономность системы

Если аварийно отключается электрика, происходят сбои в работе энергозависимого оборудования и системы умного дома в целом. Чтобы это не происходило, устанавливают резервные источники электроэнергии. Резервный источник поддержит оборудование в рабочем состоянии некоторое время, обеспечивает освещение в доме и на территории. В качестве резервного энергообеспечения пригодны:

— стабилизаторы напряжения, которые выравнивают скачки и поддерживают мощность сети в допустимых пределах, но они не обеспечивают подачу электричества при обесточивании сети;
— бесперебойники, которые включаются при недостаточной мощности сети либо отсутствии электрики временно или для постоянного использования.

Для постоянного использования подойдут электростанции на бензине, дизеле либо газе, которые самостоятельно вырабатывают электричество. Используют также инвекторы различной мощности, в которых электричество накапливается в аккумуляторе, накопленный заряд подается в сеть при отсутствии электрики.

Самостоятельная сборка и готовые решения

Первое, что необходимо для начала работ по созданию смарт-жилища — определиться, станет ли его будущий владелец подбирать, монтировать и настраивать оборудование самостоятельно, или воспользуется готовым набором «под ключ».

Готовый «умный дом»

Сегодня на рынке действуют различные технологические компании и подрядчики, предлагающие подбор, монтаж системы «умный дом» и настройку компонентов под желания заказчика. Преимущество такого подхода — клиенту не придется заботиться ни о чем, специалисты организации выполнят все работы, от выбора гаджетов до их установки, настройки и сопряжения.

Но есть и недостатки:

пользователь не контролирует процесс и не владеет деталями устройства системы;
стоимость такого решения будет довольно высока, в среднем, от двух тысяч долларов и выше.

Вариант подойдет тем, кто желает не вникать в подробности и получить систему, которая «просто работает»

Самостоятельная сборка

Если собирать «умный дом» своими руками, можно выбрать качественные (и при этом недорогие) компоненты, установить их и настроить согласно собственной задумке. На рынке имеется множество доступного «умного» оборудования, позволяющего реализовать даже самую сложную программно-аппаратную архитектуру.

Из условных минусов данного подхода отметим то, что владельцу системы придется проделать большую и серьезную работу: подготовить схему «умного дома», определиться с выбором аппаратной части и протоколов взаимодействия, приобрести компоненты, смонтировать их и настроить. Для многих смарт-гаджетов придется прописывать сценарии автоматизации, и понадобится понять, как сделать ту или иную настройку.

Ситуация облегчается тем, что «умные дома» уже не редкость, их устройством занимается достаточно много людей, которые описывают на форумах и сайтах свой опыт, возникающие в ходе работ проблемы и способы их решения. И к этому опыту всегда можно обратиться.
