Сэндвич-дымоход
Подобные системы отличаются возможностью длительной эксплуатации, а их монтаж производится в короткие сроки. При этом рабочие характеристики современных дымоходов полностью удовлетворяют существующим сегодня требованиям пользователей этой продукции. Например, монтаж становится простым делом за счет комплектации рассматриваемых устройств так называемыми доборными элементами в виде различных хомутов, колен, защитных экранов и т. д. В то же время такие каналы имеют один серьезный минус: их стоимость довольно высока.
Главное достоинство сэндвич-дымохода заключается в том, что его конструкцией предусмотрено наличие слоя утеплителя, который:
- гарантирует защиту внешней трубы от перегрева;
- снижает количество конденсата за счет быстрого нагрева внутреннего цилиндрического изделия.
Технология монтажа сэндвич-системы
Этап 1. Необходимо нанести разметку отверстий под дымовую трубу с помощью отвеса. Проделайте размеченные проемы, оставляя промежуток не менее 10 см между частью потолочного перекрытия и непосредственно сэндвич-дымоходом. В целях теплоизоляции участок входа трубы в потолок проложите стекловатой или минеральной ватой.
Этап 2. Определитесь с локализацией разгрузочного узла, который монтируется на крыше для снижения нагрузки на трубу и исключения появления боковых колебаний. Этот элемент желательно устанавливать при наличии значительного расстояния между полом чердака и кровлей. Такой промежуток может быть небольшим, например, в пределах 1,5 м. Если это так, каких-либо дополнительных упоров устанавливать нет необходимости.
Конструкция разгрузочного узла включает в себя металлические уголки и различные установочные элементы. Первые детали требуются для надежности крепления за счет их монтажа на стропильной системе.
Этап 3. Установите стартовый сэндвич на выходном патрубке печи
При этом важно добиться плотности соединения, что предполагает наличие требуемого соответствия диаметров трубы и патрубка
Этап 4. Убедитесь, что внутреннее цилиндрическое изделие сэндвич-системы не накрывает патрубок печи, а входит в него. Что касается других участков труб, то они должны быть смонтированы таким образом, чтобы каждый элемент вставлялся один в другой с фиксацией мест соединений посредством специальных хомутов.
Этап 5. Установите потолочную разделку, необходимую не только для закрытия отверстия, но и для придания требуемой устойчивости конструкции в целом. Для этого к потолочной разделке приваривается труба (проходник), имеющая больший диаметр по сравнению с внешней цилиндрической конструкцией сэндвич-системы. В результате увеличивается площадь упора и исключается возможность появления существенных боковых нагрузок, которые могли бы стать причиной деформации конструкции. Во избежание потерь тепла под потолочной разделкой следует закрепить минеральную вату посредством саморезов или гвоздей.
Этап 6. Выполните соответствующие отверстия как в обрешетке, так и в кровле, а затем займитесь герметизацией места выхода трубы. В данном случае можно воспользоваться специальным полимерным составом или установить на верхнем элементе покрытия дополнительный лист для большей надежности. Высота дымохода должна превышать уровень кровли на 50 см.
Этап 7. Произведите установку грибка.
Приведенный порядок действий представляет упрощенную схему работ, связанных с монтажом сэндвич-дымохода. Это обусловливается тем, что была поставлена цель продемонстрировать пример быстрой установки за усредненную стоимость. При этом данное обстоятельство ни в коей мере не повлияло на безопасность и функциональность собираемого таким образом дымохода. Вывести трубу из бани можно с помощью данной инструкции, просто подогнав и улучшив под свой проект.
Правила прохода через потолок
Занимаясь подготовкой к устройству отверстия для вывода дымохода в бане, вам необходимо соблюдать ряд правил:
В том месте, где труба выходит из банной печи, разрешается устанавливать только металлическую трубу достаточной толщины стенок без утеплителя. Она должна иметь высоту не менее 1 м. Из-за критических температур, создаваемых на выходе, даже нержавейка в сочетании с минераловатным утеплителем не сможет справиться с подобным термическим воздействием. На более высоких уровнях конструкции дымохода разрешается использовать сэндвич-трубы.
Для вывода дымохода в бане своими руками через отверстие в потолке используют трубу в защитной оболочке
В качестве последней может выступать фабричный сэндвич, однако при желании можно выполнить утепление тонкой стены трубы самостоятельно.
Особое внимание уделите участкам пересечения перекрытий, где должны отсутствовать стыки до либо после. При расчете высоты секций исходите из того, чтобы у вас была возможность визуального контроля состояния всех соединений.
Для горизонтального участка выдерживаемая длина должна быть не более 1 м.
По всей длине конструкции дымохода в бане разрешается использовать не более 3 колен.
Запрещается делать жесткое крепление трубы к перекрытию
В случае температурных перепадов она начнет деформироваться, что приведет к ее смещению.
Основные требования к дымоходу в бане
- Площадь сечения дымоотводящей трубы должна быть не меньше площади сечения отводящего патрубка в печи для бани.
- Оптимальная длина дымохода – 5 метров, начиная от колосника дровяной печи и кончая оголовком.
- Сборная труба должна быть вертикальной и без уступов. Допускается отклонение от вертикали на угол не более 30˚ при горизонтальном смещении не более одного метра.
- Рекомендуемая высота возвышения над уровнем конька крыши должна соответствовать следующим параметрам:
Примечание: если высота дымохода от уровня кровли до оголовка (дефлектора) больше 1.2-1.5 метра, то следует установить растяжки со специальными обжимными хомутами.
- Для кровли из сгораемых материалов (битума, деревянной черепицы и т.п.) в окончании дымовой трубы должен быть установлен дефлектор с нержавеющей сеткой-искрогасителем с ячейками не больше 5×5 мм.
- Места прохода дымохода сэндвича через межэтажные или чердачные перекрытия, а так же через кровлю должны быть выполнены с соблюдением следующих требований:
- с разделкой прохода термоизоляционными материалами – расстояние от наружной дымовой трубы до деревянного перекрытия или кровли должно быть не менее 130 мм;
- без разделки прохода термоизоляционными материалами – не менее 500 мм.
- Горизонтальный дымоотводящий канал от выходного патрубка печи не должен иметь длину более одного метра.
- Не допускается состыковка дымовых модулей в плоскости перекрытия и кровле. Места сочленений должны быть доступны визуальному контролю. Например, при прохождении трубы через потолок в парилке, нижняя ее часть должна быть в парной, а верхняя – на чердаке или мансардном этаже.
- На чердаке не допускается монтаж прочисток, горизонтальных отводов и других подобных элементов. Из чердачного перекрытия дымовая труба должна быть направлена непосредственно в кровлю.
- Недопустимы соприкосновения дымовых труб с другими инженерными коммуникациями: электропроводкой, вентиляцией, водопроводом, канализацией и газовым трубопроводом.
- Запрещается в качестве первого модуля для соединения с патрубком печи-каменки использовать трубу-сэндвич. Непосредственное соединение дымохода и печи должно производиться одностенной трубой или непосредственно с нагревательным бачком, если он предусмотрен схемой дымохода.
- Для обеспечения надлежащей пожарной безопасности дымоход должен осматриваться не реже одного раза в год. Выявленные недостатки должны быть незамедлительно исправлены. Показателем неисправности дымохода может служить наличие копоти и сажи на швах и в местах сочленений дымовых модулей.
Как правило, устранение неисправностей сводится к замене поврежденных элементов дымохода или к их дополнительной обработке жаростойким герметиком, например, «Penosil Sealant +1500» или «Пентэласт-1130».
Примечание: вышеуказанные требования приведены на основании норм и правил СНиП 41-01-2003.
Кирпичное устройство
Классическая модель трубы для отвода продуктов сгорания – это сооружение на основе кирпичной кладки. Устройство данного вида дымохода отличается определенной сложностью, но его конструкцию вполне можно упростить. При этом производимые изменения не должны негативно влиять на надежность канала и мощность тяги.
Участок дымохода от печи до потолка должен возводиться с использованием глиняного раствора. Далее он заменяется цементно-песчаным, который применяется и для кладки над крышей.
Этапы работ по возведению канала
Чтобы правильно вывести трубу в бане через потолок, нужно придерживаться восьми шагов. Ниже мы попытались предоставить максимально понятную инструкцию.
Этап 1. Разметка потолка и крыши под отверстия для дымохода. Проделайте проемы, соблюдая строгую вертикальность. Подготовьте раствор для кладки.
Этап 2. Размещение надсадной части. Необходимо, чтобы диаметр прохода соответствовал минимально допустимым размерам, гарантирующим требуемую мощность тяги вне зависимости от рабочего режима печи и климатических условий.
Поверхность внутри дымохода не должна иметь серьезных неровностей, так как это может послужить причиной того, что потоки воздуха будут закручиваться, приводя к снижению тяги. В связи с этим с заделкой швов тянуть не стоит.
Кладка дымохода должна быть толщиной в полкирпича, что считается нормой для бань. В то же время требуется постоянно проверять каждый ряд на вертикальность, так как в дальнейшем нельзя будет исправить ошибки без снятия кирпичей. Это можно сделать с помощью обыкновенной нити, натягиваемой от угла потолочного отверстия до угла надсадной части, образуемого первым рядом.
Этап 3. Кладка распушки, обеспечивающей дополнительную надежность конструкции дымохода и защищающей его от возгорания. Непосредственно распушка создается путем расширения внешних стенок канала, устойчивость которым придается за счет использования арматуры
При этом необходимо соблюдать следующие условия: дополнительные детали не должны быть заметны на поверхности конструкции, а также важно, чтобы они не выходили внутрь
Каждый из рядов, идущий поверх следующего, необходимо класть таким образом, чтобы он выступал примерно на четверть. В результате максимальная ширина дымохода должна быть достигнута к тому моменту, как кладка упрется в потолочное перекрытие.
Этап 4. Фиксация вертикального канала посредством обрезных досок, прибиваемых по периметру распушки с максимальной плотностью прилегания. Такое применение пиломатериала позволяет добиться прочного крепления дымохода, что исключает возможность колебания конструкции под воздействием ветра. Оптимальным решением является выполнение расширения в непосредственной близости от потолочных балок.
Этап 5. Уменьшение ширины дымохода по периметру с целью перевода распушки в стояк с продолжением кладки до самой крыши.
Этап 6. Установка выдры – участка вертикального канала, с помощью которого осуществляется отведение дождевых вод. Его размеры превышают габариты стояка и составляют четверть кирпича. Эта часть конструкции укладывается точно так же, как и распушка.
С целью сохранения внутренних размеров дымохода необходимо задействовать тонкие вставки. Угол наклона кровли оказывает влияние на высоту выдры. Низ верхнего элемента покрытия служит началом отсчета кладки участка дымохода, предназначенного для отведения дождевых вод, который должен возвышаться не менее чем на 2 ряда над верхней точкой.
Этап 7. Кладка шейки дымохода с необязательным обустройством оголовка и установкой решетчатого колпака из металла.
Этап 8. Уплотнение стыков кровельного покрытия и выдры с достижением максимальной герметизации этого участка дымохода с помощью того или иного способа. Именно от выбранного метода и ряда факторов зависит то, как будет произведена герметизация.
Дымоход из кирпича – это дорогостоящая конструкция, отличающаяся сложностью возведения, использование которой не является единственно возможным решением. Современные технологии и материалы позволяют устанавливать более простые и эффективные конструкции.
Разделка для печной трубы своими руками
Для того чтобы зафиксировать печную трубу в потолочном отверстии нужно сделать специальный короб, так называемую разделку. Этот пункт для тех, кто хочет сделать разделку печной трубы через потолок своими руками, а если она у вас уже есть, то может пропустить эту инструкцию по самостоятельному изготовлению потолочного узла.
Пример того, как делать не стоит
Если вы не хотите заморачиваться, то рекомендую вам купить уже готовую разделку промышленного производства, стоят они недорого и весьма хорошего качества. Существует множество вариантов изготовления потолочных узлов, но смысл всегда один — в середине квадратной пластины сделано круглое отверстие, в которое вставляется сэндвич труба. У этой пластины по бокам установлены экраны из нержавейки, которые ограничивают распространение тепла.

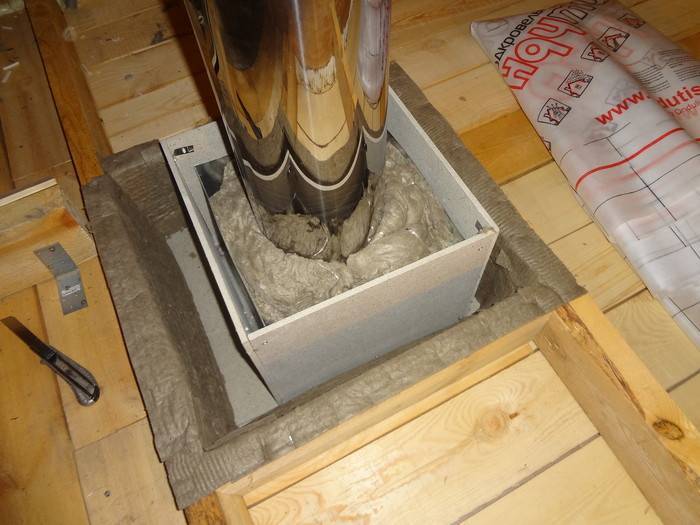

Пример потолочного узла
Если вы решили делать разделку сами, то возможно перед вами стоит вопрос — из чего делать потолочный узел? На самом деле выбирать не из чего — только нержавейка. Некоторые умельцы делают из оцинковки, но это плохой вариант — оцинковка при сильном нагревании выделяет множество вредных веществ. А теперь перейдем к созданию потолочной распушки своими руками:
- Определяемся с размером потолочного экрана. Диаметр сэндвич трубы в среднем составляет 200 миллиметров (рекомендуем брать трубу с утеплителем 100 мм), следовательно отверстие в листе нержавейки должно быть на несколько миллиметров больше, чтобы труба пролезла в отверстие. Вырезаем квадрат из нержавейки, который перекроет размер трубы на 10-20 сантиметров с каждой стороны.
- С обратной стороны (чердачной) нержавейки монтируем экран, квадратной или круглой формы. Экран должен быть шире, чем сэндвич труба, но должен отступать от края нержавейки на несколько сантиметров.
- В потолке бани прорезаем квадратное отверстие, чуть меньшее чем размер экрана, если отверстие вы предусмотрели в процессе укладки потолка, то вы молодцы Отверстие можно сделать электрическим лобзиком или бензопилой.
- Края потолка следует изолировать минеральной ватой или аналогичным теплоизоляционным материалом.
- Печная труба к раздатке крепить не нужно, она должна иметь свободный ход при нагревании — остывании.
- Со стороны бани, между экраном и вагонкой укладывается небольшой слой теплоизолятора. Сам лист нержавейки крепится на оцинкованные саморезы к потолку.
Потолочный узел готов. На самом деле ничего сложного, если есть лист нержавейки. Если его нету, то будет проще купить готовое изделие. А вот веники не стоит покупать, узнайте как сделать свои)
Конструктивные особенности дымоотвода для бани
Планирование дымохода в бане всегда связано с выбором конструкции. Необходимо разбираться во всех видах, знать как правильно рассчитать размер, вывести и установить. Перед составлением проекта необходимо кратко изучить эти аспекты.
Какие трубы используют для бани
Дымоход в бане может иметь два устройства: внешний и внутренний. Любой имеет свои положительные и отрицательные стороны:
- Внешнее обустройство менее пожароопасно, монтаж своими руками и закрепление тоже проще. Минусы в том, что труба выходит на улицу и теплопотери увеличиваются.
- Внутреннее обустройство сложное, но зато все тепло попадает в баню. Главный минус, большая степень пожароопасности.
Сандвич труба легко монтируется своими руками.
Недостатки конструкции можно предотвратить, применяя качественную изоляцию. Советуем, не экономить на времени и силах и провести внутренний дымоход, он хоть и сложнее монтируется, но сократятся затраты на отопление парилки конструкции. Для небольшой бани на дачном участке, проще вывести внешний дымоход. В любом случае выбор за пользователем.
Материалы для дымоотвода берут различные: красный кирпич, керамика или металл. Они хорошо переносят температуры выше +100 °C и долговечны.
Проще купить готовый вариант сандвич дымоотвод. Он легко монтируется и устанавливается, а внутренняя асбестовая прокладка делает устройство безопасным.

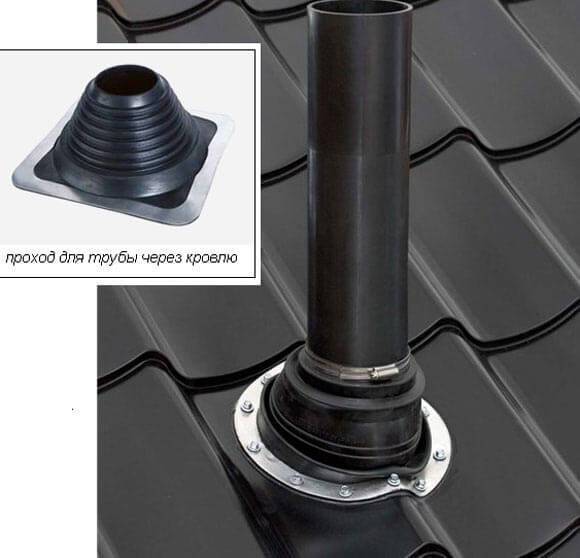

Выведение трубы через крышу
Оборудуя проход трубы через крышу, необходимо позаботиться о том, чтобы было выполнено два условия:
- проходы через кровельный пирог должны быть пожаробезопасны;
- подкровельное пространство должно быть максимально защищено от проникновения влаги.
Вывод дымохода через конек позволяет провести все работы достаточно просто. Ввиду того, что на коньке невозможно образование снежных карманов, удается достигнуть лучшей защищенности от протек. Но в то же время такой способ установки узла прохода через кровлю подразумевает, что в конструкции стропильной системы коньковая балка не будет иметь несущих функций. А это требует дополнительного укрепления самих стропил. При наличии мансарды, установка дополнительных стропильных опор может быть нежелательной или просто невозможной.
Именно поэтому застройщики отдают предпочтение установке прохода дымохода на скате, непосредственно у конька. В этом месте также не образовывается снежный карман, а к тому же стропильная система не нуждается в дополнительном укреплении. Но кроме этого, на выбор места прохода дымоходом крыши влияет и расположение отопительного оборудования. Следует помнить, что горизонтальные участки дымохода не должны иметь длину боле 1 метра. В некоторых случаях именно расположение котла становится причиной выбора метода прохода дымоотводной трубы сквозь конек.
Профессионалы рекомендуют избегать оборудования проходного элемента в ендове (место схождения двух скатов с внутренним углом), так как в этой точке установить кровельный проход особенно тяжело. В результате дождей и снегопадов место примыкания может не справиться с влагой и как результат, кровля даст течь.
Важно соблюсти расстояние между стропилами и кровлей в диапазоне 25-30 см. Если кровля выполнена из горючих материалов (различные виды рубероида, мягкая кровля), то между материалом и стенкой дымохода должен соблюдаться зазор 13-25 см. Если материал стоек к высоким температурам, то этот зазор можно оставить минимальным, а трубу на крыше дома удаляют только лишь от обрешетки
Если материал стоек к высоким температурам, то этот зазор можно оставить минимальным, а трубу на крыше дома удаляют только лишь от обрешетки.
Если кровля представляет собой «пирог», состоящий из гидро-, паро- и теплоизоляции, то при монтаже проходного элемента могут возникнуть некоторые сложности, связанные с нарушением целостности этого слоя. В результате ошибки защитные свойства кровли могут значительно снизиться. В данном случае дымоход можно установить в отдельный короб, который позволит изолировать материалы кровли от горячих стенок. Расстояние между внутренней стенкой короба и дымоходом должно составлять около 15 см, при этом свободное пространство заполняют негорючим теплоизолирующим материалом. Рекомендуется использовать минеральную или базальтовую вату, так как она является стойкой к воздействию влаги.
Гидро- и пароизоляцию подводят к коробу по стандартному методу: «пирог» надрезают в форме конверта. Полотно пленок выводят к стропилам и поперечным балкам, где их фиксируют гвоздями или скобами. Затем слой гидроизоляции прижимают сверху брусками, а пароизоляцию — каркасом основания под отделочные материалы мансарды или чердака. После этого стыки пленок и короба обрабатываются герметиком и проклеиваются специальной лентой.
Сооружение перехода через перекрытие
Рассмотрим, как сделать дымоход в бане через потолок. Это можно осуществить двумя способами.
- Использовать готовую разделку;
- Смонтировать проходной узел своими руками.
Применение готовой разделки
Для того, чтобы полноценно защитить элементы кровли от воздействия высоких температур, возникающих при прохождении по дымоходу продуктов горения, а заодно закрепить трубу в необходимом положении, используется так называемая потолочная разделка.
Чтобы соорудить проход дымохода через перекрытие, необходимо приобрести проходной потолочный узел для дымохода в строительном магазине. Он представляет из себя короб, выполненный из минерита или металла, соединенного с пластиной из нержавейки. В центре конструкции имеется отверстие, в которое помещается сэндвич. Такое устройство выполняет, помимо прочего, еще и декоративную функцию. Пластина, прикрепленная к нему, закрывает потолочное отверстие, придавая ему более эстетичный вид. Кроме того, на эту пластину опирается утеплитель, которым заполняется место между элементами перекрытия и трубой.
Они бывают двух видов:
— с изоляцией, выглядящий как две пластины в сочетании с изолированной трубой;
— без изоляции, представляющий из себя короб, изготовленный из металла, который предстоит заполнять изоляционными материалами собственноручно и отверстие, предназначенное для установки труб.
Разделки встречаются разных форм. Иногда они выглядят как металлический цилиндр, в таком случае пластина значительно превосходит его по габаритам. Если используется такое устройство, а потолочное отверстие имеет квадратную форму, то все равно необходимо соблюсти все перечисленные параметры, требуемые для обеспечения пожарной безопасности конструкции. При этом необходимо усилить защиту деревянных конструкций бани при помощи полосок металла.
https://youtube.com/watch?v=OloeKgcB2Yo
Установка готового переходника
- Вырезать отверстие в потолке, учитывая габаритные размеры разделки;
- При необходимости осуществить утепление;
- Установить проходной узел дымохода в перекрытие;
- Подвести трубу к потолку, при этом её длина должна быть на 100-150 мм меньше высоты;
- Присоединить участок трубы, расположенный сверху крыши;
- Произвести герметизацию всех стыков, возникших при осуществлении прохода дымовой трубы через деревянное перекрытие.
Установка переходника, выполненного собственноручно
Можно осуществить проведение дымохода через потолок в бане и без заводских узлов.
Рассмотрим, как изготовить потолочно проходной узел своими руками. Для этого потребуется:
— дымоходная труба;
— материал, выбранный для термоизоляции прохода трубы через потолок бани;
— пластины из металла.
Труба в бане через потолок и крышу устанавливается, следуя описанным ниже рекомендациям.
- Вырезать в перекрытии отверстие, превышающее размер трубы на 13-18 мм;
- В сделанное отверстие выводится один край трубы;
- Изнутри помещения на потолок накладывается пластина;
- Осуществляется утепление прохода дымохода через потолок. Оптимальным является изготовление теплоизоляции потолочно проходного узла из минерита.
- Пространство, оставшееся между потолком и пластиной, необходимо также заполнить слоем утеплителя.
- Пластина крепится с помощью саморезов.
Обдумывая, как установить трубу в бане через потолок, обязательно уделите внимание такому немаловажному фактору, как выбор подходящего места для прохода перекрытия для дымохода. Основная функция переходника — защита от возгорания
Основная функция переходника — защита от возгорания
Основная функция переходника — защита от возгорания
Его можно установить либо прямо на коньке, обеспечив при этом хорошую тягу и отсутствие скопления осадков; либо рядом с коньком.
Разделка дымохода, установленная своими руками, потребует несколько больше времени, чем приобретенная в магазине, но поможет сэкономить средства, столь необходимые при строительстве.
Устанавливая разделку в потолочно – кровельное перекрытие, мастера часто сталкиваются с такой сложностью, как необходимость сделать дымоход в бане через потолок строго вертикально, разместив его при этом по центру прохода. Для этого можно порекомендовать использовать отвес. Его поднимают наверх и опускают в центр дымохода. Эту точку отмечают на потолке и используют в качестве соответствующей отметки перед тем, как сделать проход трубы через потолок бани.
Как изолировать трубу от потолка
А вот это интересный вопрос. В одном из роликов говорится, что максимальная температура, до которой может, но не должен нагреваться дымоходный канал, составляет 700 градусов. А так как большинство делает металлические трубы, то по правилам сначала идет монотруба, потом, ближе к потолку, она переходит в сэндвич. То есть в парилке у нас будет ничем не защищенная монотруба — тонкий слой металла, отделяющий от раскаленных газов. А это мощное и жесткое ИК-излучение.
Мы можем рассмотреть задачу изолировать трубу в бане от потолка двояко — и вниз, и вверх. Вниз обычно делается не столько изоляция, сколько приспособление, отбирающее тепло, которое в буквальном смысле «улетает в трубу».
Тут есть два варианта — можно повесить на трубу теплообменник, который будет нагревать воду. А можно повесить сетку с камнями, которая будет забирать тепло на себя и удерживать его дольше, чем металл.
Если рассматривать такие приспособления как изоляцию в частности, то они свою функцию будут выполнять — их температура окажется существенно ниже — вода нагревается до 100 градусов, камни могут удержать и большую температуру, но ниже, чем у газов в трубе.
Что же касается трубы выше потолка, то есть, проходящей через подкровельное пространство и кровлю, то там нужно проявить больше заботы именно об изоляции.
СОВЕТ! Не пренебрегайте противопожарными пропитками для дерева, на чердаке бани они уместны вполне, и способны уберечь ее от возгорания.
Изолировать трубу выше потолка можно коробом из силиката кальция с воздушной прослойкой между трубой и коробом для лучшего охлаждения первой.
Второй вариант — использовать суперсилику. Это керамическое волокно, которое можно купить в виде полотна или мата. Обвернутая им труба станет на ощупь просто теплой. Помимо трубы суперсиликой можно защитить все горючие поверхности в непосредственной близости от дымохода.
Нам даже пришло на ум, что керамическое волокно куда лучше, чем обычная набивка сэндвичей, которая теряет свойства теплоизолятора при образовании внутри конденсата, а со временем оседает и превращается в труху (теряя связующие вещества). А самое неприятное, сэндвич склонен выгорать при частой неправильной топке, что делает такую трубу опасной.
Другими словами, можно попробовать либо вовсе не брать сэндвич, а ограничиться изоляцией суперсиликой, либо заменить этим материалом минвату внутри сэндвича.
Вывод печной трубы через перекрытие
Выбор конструкции и материалов зависит от виды дымохода. Разберем правила организации работ для основных материалов трубопроводов подробно.
Круглой металлической

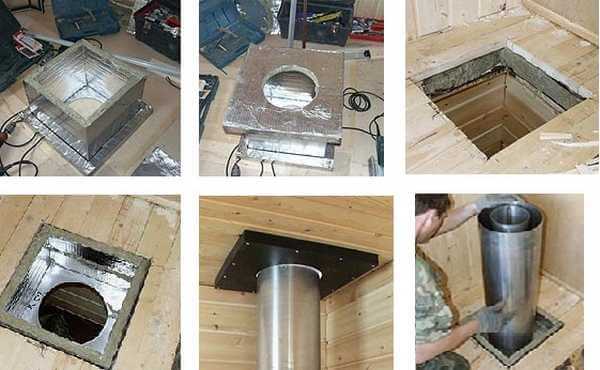

Весь процесс разбит на несколько этапов:
- Самые востребованные на сегодняшний день для изготовления стальных дымоходов – двухсторонние металлические сэндвич – трубы с внутренней прослойкой теплоизоляции. Для таких дымоходов можно легко сделать самодельный короб из жести или купить готовый в магазине.
- По габаритам короба вырезаем полость в потолке, вставляем короб так, чтобы он надежно фиксировался загнутыми краями на полу чердака или 2 этажа.
- Заводим трубу в подготовленное отверстие и закрепляем ее саморезами к стене. Оставшиеся зазоры заполняем жаростойким герметиком.
- Всю оставшуюся полость короба заполняем утеплителем. Можно использовать минеральную вату, пеноизол, пенопласт и любой другой материал. Для жилых помещений запрещено использование асбеста.
Слой теплоизоляции должен немного выступать за металлические бортики. Осталось закрыть поверхность короба декоративной отделкой из дерева. Можно купить стальную шлифованную пластину нержавейки, которая украсит ваш потолок.
Схема прохода
Этапы работ по выводу стального дымохода через перекрытие
Важно! При установке патрубка стального дымохода обязательно учитываем общее направление стыков. Внутри здания их принято вести «по дыму»
Верхняя труба одевается на нижнюю, так дым не сможет выйти наружу даже при забитом дымоходе.
Кирпичного дымохода
Здесь все намного сложнее:
- Перед плитой перекрытия каменщик должен выполнить распушку трубы, постепенно расширить наружный размер дымохода. Если вы обладаете навыками в укладке кирпича, работу можно выполнить самостоятельно. Если нет, придется привлекать опытного печника.
- В плите (перекрытии) вырезается проем по размерам трубы, даже с небольшим запасом. После укладки кирпичей и выхода дымохода за поверхность перекрытия, нарезаем плитный материал утеплителя по размерам трубы.
- Можно использовать минеральную вату или подготовить пенопластовые заготовки. Главное, чтобы толщина слоя компенсировала высокую температуру отработанных газов и не позволяла им влиять на поверхность стен и перекрытия.
- Затем укладываем заготовки вокруг трубы и закрепляем их специальными саморезами или просто обматываем скотчем. Главное не оставлять больших щелей, а небольшие зазоры заполнить огнестойким герметиком. Заполнив всю полость утеплителем закрываем ее слоем декоративной отделки.
Схема вывода кирпичного дымохода через перекрытие и крышу дома
