Как подключить вентилятор в ванной к выключателю своими руками

Работа с электропитанием

На удобство эксплуатации устанавливаемой вытяжки прямо влияют как технические возможности прибора, так и метод его включения. Для каждого способа монтажа своими руками, как правило, необходима уникальная схема подключения вентилятора. Все требующиеся чертежи можно с лёгкость найти в сети на различных форумах.

Перед тем как окончательно определиться с выбором метода включения прибора, следует детально изучить положительные и отрицательные стороны. Таким образом можно попросту избежать проблем с неудобством.

Через освещение

Схема подключения через освещение

Наиболее удобным, в некоторых случаях, является способ включения вентилятора одновременно с освещением ванной комнаты. То есть, каждый раз, когда человек входит в ванную комнату происходит автоматическое включение вытяжки. Таким образом, при выключении света деактивируется и вентиляционная система.

Главной проблемой этого метода включения является невозможность использования таймера, из-за чего прибор не успеет очистить воздух в помещении за время нахождения в ванной. Кроме того, если используется не бесшумный вентилятор, ночью принять ванну уже попросту не получиться из-за сильных шумов и вибраций.

С помощью шнура

Вентилятор со шнуром

Многие модели вентилятор, изначально, обладаю собственным выключателем. Зачастую этот выключатель имеет форму шнура, выходящего из корпуса. При манипуляциях со шнуром (дёргая) вентилятор включается или выключается.

Стоит обратить внимание на то, что такой способ включения устройства является, чаще всего, неудобным. Связано это с высоким расположением вентиляционного канала (под потолком)

Кроме того, иногда, необходимо устанавливать вытяжку в труднодоступных местах, из-за чего прямой доступ к ней сильно ограничен.

Такой способ включения и выключения наиболее удобен в случае проведения ремонтных работ. К тому же, можно смело, помимо основного шнура, проложить дополнительные провода и установить самостоятельный выключатель для вентилятора. Однако, стоит учитывать, что при укладке проводки вне ремонтных работ, может сильно пострадать эстетика стен ванной комнаты. Также не стоит забывать о необходимости соединения основной проводки с вытяжкой.

Автоматическое (самостоятельное) включение

При таком способе включения вентилятора его можно будет как включать, так и выключать вручную. Однако, в активном состоянии прибор сам будет анализировать обстановку в ванной комнате и деактивироваться при необходимости. За анализ помещения может отвечать таймер, датчик движения или же гидростат.

Самостоятельный выключатель

Схема принципа работы вентиляции

При установке вентилятора в ванной своими руками можно провести отдельную проводку для прибора, подключив его через самостоятельный выключатель. Вариант включения устройства через шнур полностью аналогичен этому методу, однако более удобен из-за отсутствия необходимости прямого доступа к вентиляции.

Наиболее распространённым является способ включения через двухклавишный выключатель, то есть, на выходе из ванной комнаты, вместо обычного выключателя освещения монтируется новый – двухклавишный.

Такой вид выключателя не подходит только в случае повышенной влажности воздуха в помещении.

Критерии выбора вытяжного оборудования

Перед приобретением важно расставить приоритеты: комфорт или экономия. Конструкция, мощность, шумоизоляция и тип регулировки существенно влияют на цену

Выбор основывают на 4 основных критериях.

1. Мощность. Для ее определения потребуется расчет с учетом размеров помещения.
2. Шум. Включите прибор, чтобы оценить шумовой уровень. Для квартиры рекомендовано значение до 50 Дб. Бесшумные модели оснащены тремя вентиляторами или корпусом из звукопоглощающих материалов.
3. Материал и вид воздуховода.
4. Дополнительные приспособления: лампы для освещения рабочей зоны, одновременное автоматическое включение вместе с плитой, таймер для остановки по времени, пульт управления.

Отдельные модели идут с выбором рабочих режимов. Если планируется покупка циркуляционного прибора, то его стоит выбрать с индикатором засоренности фильтра.

Как определить мощность и производительность прибора? Расчет можно произвести следующим образом – какой объем воздуха очищается за 60 мин. По российским стандартам циркуляция воздуха должна осуществляться 12 раз в час. Чтобы рассчитать мощность, используют формулу:

Например, какая мощность требуется для кухни площадью — 8 м2, со стенами высотой — 2,8 м?

8 * 2,8 * 12 = 268,8 м3.

Если запланированы изгибы в трубе или длинная шахта, то добавляем 30%. С учетом потерей мощности получим:

268,8 м3 * 1,3 = 350 м3.

Руководство по подготовке места под вентилятор

Нужно выбрать наиболее подходящее и удобное место для монтажа вытяжного вентилятора. Как правило, оптимальным местом в ванных являются уже имеющиеся выводные отверстия, ведущие в общую шахту. Такое отверстие есть практически во всех квартирах. Его главной задачей является обеспечение естественного воздухообмена. Стандартный канал способен обеспечивать проход воздуха с мощностью до 100 м3/час.

Схема радиального вентилятора.

Вентилятор нужно подбирать в соответствии с диаметром канала вентиляции. Аппарат должен сидеть плотно. Как правило, вентиляционное отверстие имеет диаметр в 10, 12,5 или 15 см. В случае если вентилятор больше, чем отверстие вентиляционного канала, вы можете исправить это при помощи обыкновенного перфоратора. Если же вентилятор меньше вентиляционного отверстия, нужно подобрать гофру или пластиковую трубу под диаметр вентилятора и вставить ее в отверстие вытяжного канала. После этого нужно будет заделать пустоты монтажной пеной. Излишки застывшей пены обрезаются, и при желании она шпаклюется. Работать со шпаклевкой вам придется лишь в том случае, если отверстие по диаметру больше, чем вентилятор.

В таких ситуациях приходится пробивать в стенах помещения дополнительные вентиляционные каналы. Для этого настоятельно рекомендуется приглашать специалистов.

Крепление вытяжного вентилятора в ванной

Производителем, для фиксации вытяжного вентилятора на стене ванной комнаты, предусмотрены крепежные отверстия, расположенные по углам.

Но у этого способа есть множество недостатков, вот наиболее значимые из них:

– достаточная трудоемкость при создании отверстий в керамической плитке, а тем более в керамограните, которым зачастую выложены стены ванных.

– необходимость использования определенного электроинструмента и специализированных сверел.

– тяжело сделать герметичное соединение вентилятора со стеной, остаются щелки, возможны посторонние звуки.

Всех этих недостатков лишен способ установки вытяжного вентилятора в ванной на силиконовый герметик

Технология монтажа вытяжного вентилятора на силикон следующая:

Силиконовый герметик устанавливается в специальный пистолет, с помощью которого, содержимое тюбика наносится по периметру монтажного вентиляционного отверстия, как показано на изображении ниже.

После чего вытяжной вентилятор устанавливается в вентиляционный канал, выравнивается по уровню и надежно прижимается.

Затем, для наибольшей точности установки, фиксируем вентилятор на стене ванной с помощью, например, скотча или моряной ленты, как показано на изображении ниже.

Как видите, способ установки, описанный здесь, максимально прост и практически любой может с этим справится, так же советую вам почитать о таймере для вытяжного вентилятора, зачем он нужен и как его установить – ЗДЕСЬ.

Конструкции и принцип действия

В зависимости от предполагаемых задач и условий эксплуатации может потребоваться выбор модели вентилятора определенной конструкции. Классификация вытяжных вентиляторов для помещений ведется по принципу действия и варианту установки. В соответствии с поставленной задачей можно выбрать устройство одного из двух видов:

1. Осевой вентилятор. Наиболее известная разновидность, имеющая самую простую конструкцию. Перемещение воздушных масс осуществляется с помощью крыльчатки, на которой под углом установлены лопасти. Лопасти, вращающиеся в цилиндрическом кожухе, захватывают воздух и толкают его в осевом направлении. Этот способ характеризуется высокой производительностью работы, поскольку позволяет перегонять существенные объемы воздуха за небольшой промежуток времени. Основной недостаток такой конструкции — неспособность справляться с большими аэродинамическими нагрузками. Осевые модели могут эффективно работать только совместно с воздуховодами большого диаметра, не загрязненными существенным количеством отходов. Если здание высокое, то на нижних этажах устройства такой конструкции могут не справляться с поставленными задачами.
2. Центробежный вентилятор. Имеет более сложную конструкцию, которая раньше встречалась только в составе промышленных вентиляционных систем. Корпус устройства выполнен в виде спирального кожуха. Внутри на валу установлено колесо с закрепленными на цилиндрической поверхности лопатками. Ключевое значение в работе устройства имеет форма кожуха. В процессе работы воздух захватывается лопатками и начинает движение от оси вращения к периферии. Одновременно происходит увеличение давления в результате сжатия воздушной смеси. Под действием вращения и центробежных сил сжатый воздух движется по спирали кожуха и выбрасывается в выходное отверстие, соединенное с вентиляционным каналом. Подобный принцип устройства не может обеспечить высокую производительность, зато создает приемлемое давление, позволяющее протолкнуть отработанный воздух даже в узкий и загрязненный воздуховод. Устройства именно такого типа рекомендованы для установки на нижних этажах зданий.

Существуют и менее значимые отличия в конструкции устройств. В центробежных вентиляторах лопатки могут быть наклонены как в направлении вращения колеса, так и против него. Смотрящие назад лопатки позволят добиться экономии электроэнергии. Лопатки, загнутые вперед, обеспечивают большее давление, за счет этого повышается эффективность работы. Если в экономии электричества нет необходимости, при одинаковой производительности модель с наклоненными вперед лопатками может иметь меньший диаметр колеса или более низкую скорость вращения. Таким способом можно снизить уровень шума.

Рекомендуем ознакомиться: Как установить вентиляционную решетку для вентканала на кухне

Принципиальное значение имеет и конфигурация устройства, которая выбирается в соответствии с предполагаемым способом монтажа. Вентиляторы обоих принципов действия могут иметь два исполнения:

1. Для наружной установки. Чаще всего используется именно это разновидность. Устройство размещается в отверстии воздуховода. Снаружи механизм закрывается декоративной решеткой. Основной недостаток такого способа размещения — увеличенный уровень шума в процессе работы.
2. Канальные. Конструкция предполагает размещение внутри вентиляционного канала. Чем дальше устройство находится от вентиляционной решетки, тем ниже шум в помещении. Эта особенность позволяет устанавливать устройства повышенной мощности, не опасаясь возникновения чрезмерно громкого шума. Недостаток устройств этого вида заключается в увеличенной сложности монтажа. Иногда форма и конфигурация воздуховодов не позволяют устанавливать канальные модели.

Характеристики вытяжных вентиляторов

Осевые вентиляторы

Это конструкция, состоящая из корпуса в виде цилиндра, внутри которого находится колесо, находящееся на оси электродвигателя. По краям колеса расположены консольные лопасти, которые при вращении захватывают воздух. Массы воздуха перемещаются в радиальном направлении. Чтобы повысить аэродинамичность системы вытяжного вентилятора, на входе в систему устанавливается коллектор. Именно осевые вытяжные вентиляторы наиболее производительны. Оптимальное место для их установки – стена в ванной комнате.

Радиальные вентиляторы

Состоит из лопаточного колеса, которое находится в спиральном кожухе. При вращении воздух оказывается между лопатками, следуя к колесу, где он сжимается и отбрасывается центробежной силой в кожух, после чего оказывается в нагнетательном отверстии. Для ванной комнаты оптимальны наиболее тихие модели радиальных вентиляторов. Радиальные вентиляторы также достаточно экономичны, легко переносят нагрузки по воздуху.

Также рекомендуем прочитать:

С чего начать ремонт ванной комнаты Дизайн ванной комнаты: идеи, советы, фото Почему именно Mario: 5 причин купить полотенцесушитель от производителя Как быстро убрать плесень в ванной

Правила снятия устройства

Первый этап работ по замене или очистке вентилятора начинается со снятия прибора. Для этого требуется выполнить такие действия:

Снять решётку вентилятора, которая обычно крепится четырьмя саморезами, реже – на клею.

Вентилятор со снятой решёткой

• Аккуратно извлечь прибор (электричество уже должно быть отключено) и отсоединить его от электросети – как правило, в ванной он подключается к выключателю освещения.
• Разобрать прибор, сняв рабочее колесо, закреплённое на валу с помощью цангового зажима – для этого достаточно отвернуть по часовой стрелке гайку крепления.
• Снять электромотор оборудования – для этого вентилятор поворачивают лицевой стороной, а провода отсоединяют от клемм. Мотор обычно крепится на 2 винтах и легко снимается.

При снятии двигателя его обязательно поддерживают. Если разбирается недавно работавший прибор, желательно одеть перчатки. Хотя проще подождать некоторое время, дав двигателю остыть.

Извлечение электромотора

Подготовка к установке вентилятора

Панель управления вентилятором с таймером и гидростатом

В первую очередь необходимо определиться с моделью самого вентилятора. Выбранное устройство должно полностью соответствовать условиям эксплуатации. Рекомендуется использовать приборы, обладающие следующей компоновкой:

• таймером, для самостоятельного включения и выключения вентилятора при необходимости,
• гидростатом, чтобы уровень влажности воздуха в ванной комнате также был под контролем.

Чаще всего в ванных комнатах используются вентилятора обладающие всеми необходимыми качествами, включая влагоустойчивость, таймер и независимость от бесперебойного источника питания.

При установке вытяжки своими руками следует детально изучить проводку, так как именно от неё, впоследствии, будет питаться прибор. В целом, установка вентилятора требует:

• прокладки самостоятельного энергоснабжения,
• установки прибора непосредственно в вентиляционный канал,
• заделки швов монтажной пеной и шпаклевкой.

Если грамотно составить план действий весь процесс монтажа не вызовет каких-либо сложностей. Однако, при проблемах в понимании и процессе работы рекомендуется обратиться за помощью к специалистам. В крайнем случае, возможно возникновение неполадок со всем энергоснабжением квартиры.

Когда необходима установка вытяжки?

Попробуем разобраться, можно ли самостоятельно определить состояние и эффективность работы вентиляционной системы. Для проверки не потребуется специальных умений или особенного инструмента. Существуют «маркеры», благодаря которым легко узнать несостоятельность естественной циркуляции:

• запотевание зеркал и стеклянных поверхность во время принятия водных процедур;
• не исчезающий со временем влажный фон (медленно сохнут полотенца);
• появление на межплиточных швах, в углах потолка и по периметру ванны черных точек – начало развития грибковых очагов.

Появление плесени и грибка сопровождается неприятным запахом, постепенным разрушением декоративной отделки стен, однако существует и более серьезная опасность – негативное влияние на здоровье хозяев квартиры.

Последствие недостаточной вентиляции – появление плесени на затирке в межплиточных швах. Если вовремя не наладить циркуляцию воздуха и не избавиться от маленьких очагов, грибок покроет все бетонные, пластиковые, оштукатуренные, деревянные поверхности

Возможно, неисправна вентиляция. Проверяем простым способом – с помощью зажженной спички. Если пламя быстро потухает или наклоняется в сторону вытяжки, то причина кроется в другом, но если оно остается неподвижным, значит, необходимо заняться чисткой шахты и устройством принудительной вентиляции.

Наиболее популярным устройством, обеспечивающим максимальную циркуляцию воздуха, является вентилятор.

Традиционная проверка движения воздуха не всегда результативна, для точного определения наличия достаточного уровня циркуляции следует пригласить квалифицированного специалиста с анемометром

Инструкция по монтажу своими руками

Совсем не обязательно звать специалиста, можно монтировать прибор самому.

Подготовительные работы

Для начала нужно подобрать подходящую модель агрегата. Затем прокладывается кабель и подводится к конструкции. Ее габариты должны соответствовать размерам вентиляционного канала – устройство должно плотно войти в него.

Необходимые инструменты и материалы

Заранее нужно приготовить:

• дрель;
• сверла;
• изоляционная лента;
• пассатижи;
• отвертка;
• шурупы.

Для подключаемого прибора требуются:

• отвертка;
• нож;
• электропровод;
• клеммы;
• выключатель.

Нелишним будет установить декоративную коробку для проводки.

Способы подключения

Способов оптимизации работы вытяжного вентилятора три:

• Прибор и освещение включаются в одно время. К плюсам относится простота и доступная стоимость. Недостатком является то, что приходится оставлять включенным свет, пока не исчезнет влага.
• Прямое подсоединение. Электроприбор функционирует в случае необходимости.
• Устройство со встроенным выключателем. Включение/выключение производится посредством шнура.

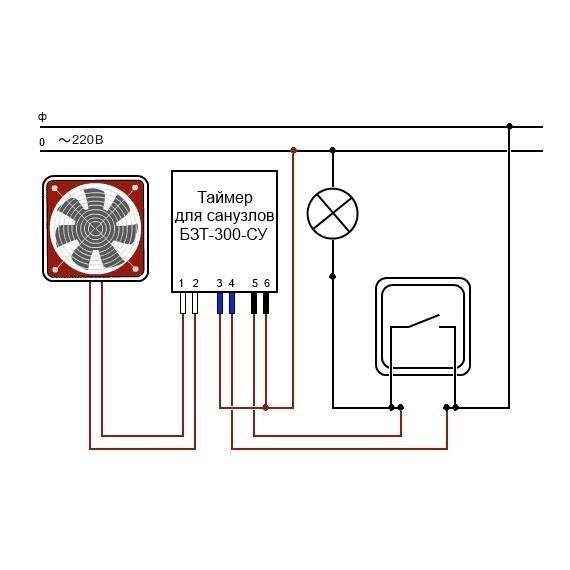

• Вытяжной вентилятор с таймером. Двигатель запускается в определенное время.

Подключение через одноклавишный выключатель

Подключается несколько электроприборов параллельно или применяется блок питания. Поскольку в этих устройствах часто используются металлические элементы, то необходимо заземление, особенно во влажных условиях.

Подключение через двухклавишный выключатель

Подключение основано на двух контактах выключателя, где отходят разные фазные провода. Опции не зависят одна от другой.

Вентилятор со встроенным выключателем

Встроенный выключатель позволяет не использовать внешний выключатель либо иные системы включения. Чаще он выполняется в виде шнура, что довольно удобно при использовании.

Совместное подключение вентилятора и освещения через одноклавишный выключатель

Хороший вариант при подсоединении – это подключение вентиляционной конструкции и света с помощью одноклавишного выключателя. Конечно, приходится включать систему даже в том случае, если посещение ванной кратковременное. Но производятся модели вентиляторов с таймером электронным. Переключатель режимов в таких конструкциях – это три штыря, два из которых замыкаются перемычкой, поэтому получается 2 режима функционирования.

Подключение вентилятора в ванной

Для работы вентилятора необходимо электропитание и основной вопрос — как его подключить. Возможностей несколько:

Подключить параллельно с включением освещения. При включении света в ванной комнате или туалете, автоматически запускается вентилятор. Но выключается он тоже автоматически при выключении света. Для туалета такая ситуация нормальная, а для ванной — далеко не всегда. Например после принятия горячего душа весь пар не уйдет. Потому для ванных комнат можно использовать другой способ подключения вентилятора или установить задержку отключения (специальное устройство, на котором можно задать временной интервал, через который питание отключится).

https://youtube.com/watch?v=mz3NcHFO3to

• Вывести на отдельную клавишу выключателя или поставить отдельный тумблер/кнопку.
• Установить таймер, который будет автоматически по расписанию подавать питание.

Электрическая часть — самая сложная. Придется пробивать в стене штробу, в нее «упаковывать» кабель электропитания, выводить его в место установки выключателя и там подключать в зависимости от выбранного способа.

Как сделать душевую кабину с поддоном из плитки прочесть можно в этой статье.

Проверка вентканала

Установка вентилятора в ванной своими руками начинается после проверки состояния канала. Для этого снимите решетку, если она еще не демонтирована, и поднесите к отверстию пламя (свечу, зажигалку) или листок бумаги. Если пламя или листок стабильно вытягивается в сторону канала, тяга нормальная. Если он то тянется, то отгибается обратно — тяга нестабильна. В этом случае если вы живете в многоквартирном доме, запахи от соседей сверху или снизу могут попадать к вам. Тогда возможен запах в туалете из вентиляции. Необходимо тягу стабилизировать.

Если пламя или листок почти не отклоняются — канал забит или перекрыт. В этом случае плесень и сырость, а также неприятные запах гарантированы во всей квартире, а в ванной, так обязательно.

Насколько работоспособна вентиляция в ванной комнате и туалете проверяется при помощи пламени или листка бумаги

В случае ненормальной тяги жители многоэтажек сами чистят каналы или вызывают эксплуатационные службы. В частных домах в любом случае все ложится на плечи владельцев. Если канал нестабилен, возможно вы вывели его не учтя розу ветров и тяга периодически опрокидывается. Решить проблему можно передвинув выход, но это непросто. Для начала можно попробовать поставить дефлектор (если его нет) или немного увеличить/уменьшить высоту.

Особенности принудительной вентиляции в ванной

При установке вентилятора во время его работы количество выводимого воздуха значительно увеличивается. Но из-за того, что корпус перекрывает часть сечения канала, в другое время, когда вентилятор не работает, поток уменьшается в три раза. В результате общая производительность вентиляционной системы падает.

Чтобы этого не произошло, можно установить вентилятор с расположенной ниже воздухозаборной решеткой и таким образом поднять производительность до нормы. Второй вариант — при монтаже оставить между корпусом и стеной зазор в 1,5-2 см, т.е. сделать ножки. В щель будет заходить воздух и вентиляция будет нормальной в любом случае. Подробнее об этом смотрите в видео.

Выбрав способ установки и тип решетки можно приступать непосредственно к монтажу. Размеры у вентиляторов могут быть разными. Потому каждый случай индивидуален. Но основные шаги стандартны:

• На плитке под корпус необходимо сделать отверстие. Проще всего — приставить вентилятор и обрисовать. Затем специальной насадкой на дрель или болгаркой вырезать соответствующего размера дыру.
• Снять с вентилятора лицевую панель. Она крепится одним болтиком в нижней части. Болтик открутили, решетку сняли. Теперь видны отверстия под крепеж. Вставляем в таком виде вентилятор на место (в канал), отмечаем на плитке карандашом или маркером места, где будут болты.
• Сверлом соответствующего диаметра делаем отверстия в плитке и стене под размер дюбеля.
• В плитке делаем надрез, куда пропустим провод электропитания.
• Вставляем дюбеля.
• Протягиваем через специальное отверстие на корпусе вентилятора электрические провода (если отверстия нет, его сверлят).
• Устанавливаем на место, закручиваем болты.
• Подключаем провода.
• Проверяем работоспособность и устанавливаем решетку.

Про выбор вентилятора и расчет его производительности читаем тут.

Для деревянных туалетов все это справедливо лишь отчасти. Читайте о том, как избавиться от запахов уличном туалете тут.

Устройство и принцип работы

Корпус прибора может быть сделан из металла или пластика. Наибольшей стойкостью к коррозионным воздействиям обладают изделия из оцинкованной стали. Для улучшения шумоизоляционных качеств стенки делаются из нескольких слоев.

Также в конструкцию входят следующие элементы:

• рабочее колесо, от которого зависит эффективность прибора;
• электрический двигатель;
• крутящаяся крыльчатка с присоединенными к ней лопастями (последние обеспечивают движение воздушных масс в определенную сторону);
• термозащитный блок, благодаря которому вентилятор может функционировать при температурных перепадах;
• решетчатые элементы, смонтированные на стенах и предохраняющие воздуховод от засорения.

Часто приборы также снабжаются регулятором скорости. Для пуска может использоваться конденсатор. Некоторые модели снабжены обратным клапаном, не допускаемым перемещения воздуха с улицы в здание. Этот элемент может зависеть от датчика или закрываться самопроизвольно при остановке движения потока.

Когда необходим вытяжной вентилятор

Чаще всего помещения проветриваются за счет естественной вентиляции. Но часто система воздуховодов или расположение комнаты таково, что в ней плохо циркулирует воздух.

Подключение вытяжного вентилятора поможет решить проблему с проветриванием в помещении.

Установка принудительной вытяжки благоприятно влияет на атмосферу в ванной. Отводится лишняя влага, улучшается санитарное состояние помещения.

Установлено, что такое устройство помогает избавиться от сырости и не дает развиваться плесени и прочим микроорганизмам. К тому же металлические предметы меньше подвергаются коррозии, а воздух становится более свежим.
