Комплектация
Стандартный набор состоит из таких элементов:
- рельса направления;
- ламели;
- крепления;
- заглушки;
- металлические изделия;
- защитный короб, куда будет уходить полотно из ламелей.
Все эти элементы необходимы для качественной сборки системы. Короб будет защищать полотно и привод от внешнего воздействия, рельсы позволят ламелям двигаться в нужном направлении. Все вспомогательные составляющие обеспечивают надежность крепления.
Схема устройства такой системы включает:
- коробка, где находится вал;
- рейки направления;
- материалы для обеспечения теплоизоляции и поглощения посторонних звуков;
- замковое устройство;
- замок, выполняющий функцию по блокировке закрывающейся конструкции;
- вал из стали, наматывающий роллеты;
- защитный рельс, предупреждающий быстрый износ оборудования, не дающий системе переклиниваться;
- двигатель, работающий от электричества;
- переключатель для замыкающего механизма;
- роллетное полотно.
Требования к проему и его подготовка
Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.
Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены
Несущая способность и способы ее корректировки
Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:

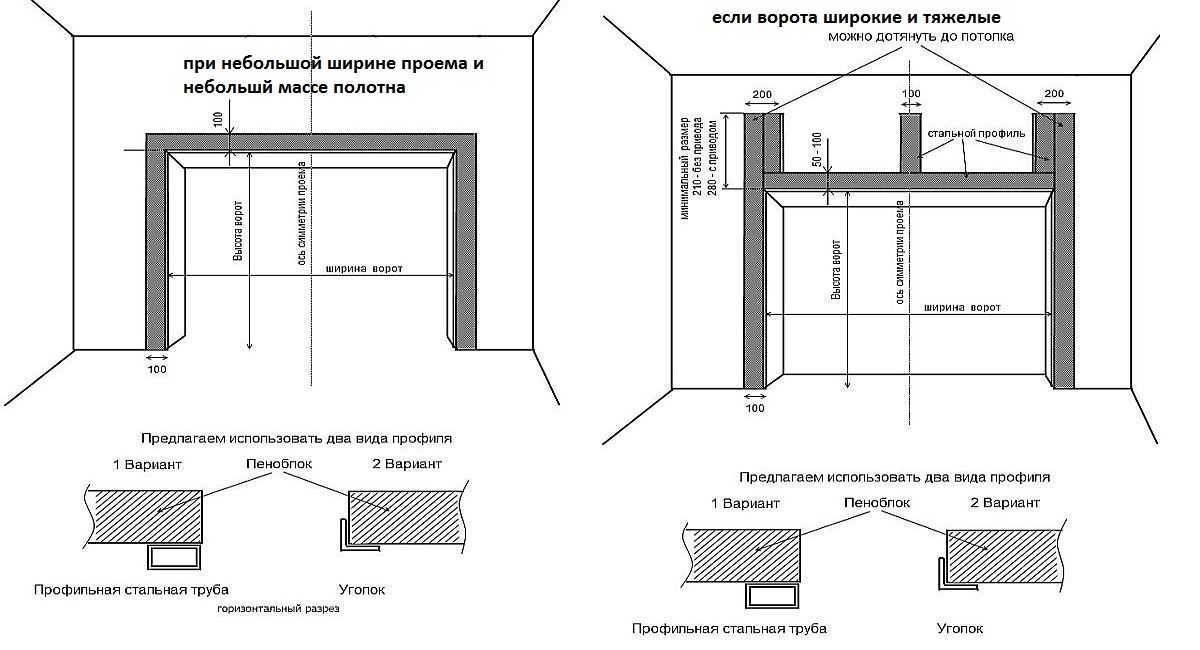

- Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
- Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.
К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.
Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона
Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.
Если места для монтажа конструкции недостаточно
Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

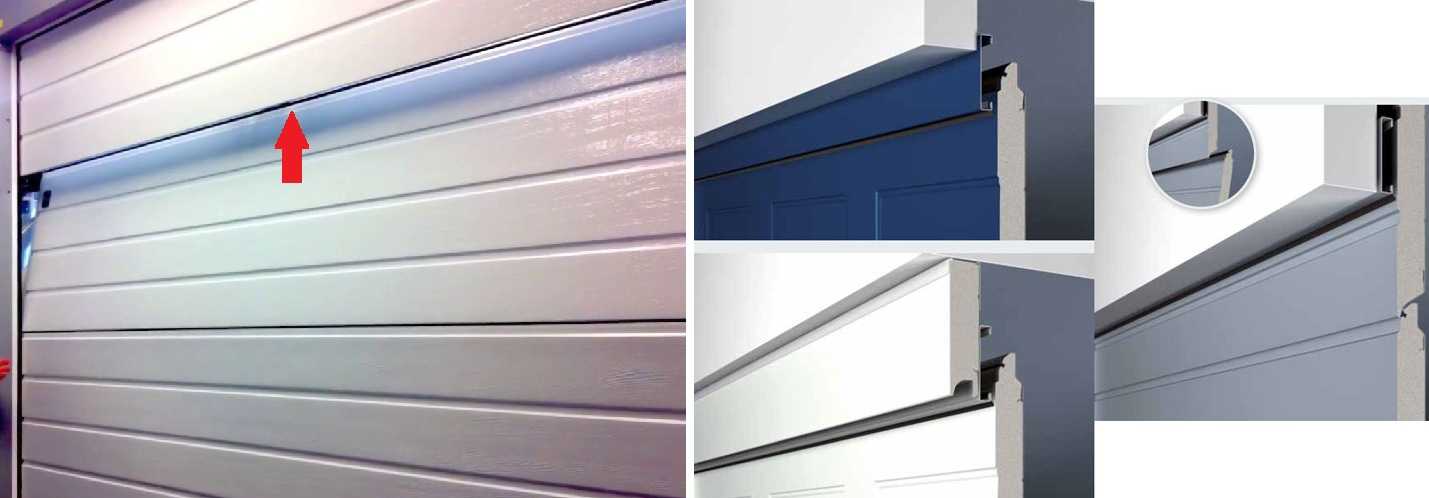

Вот что такое фальшпанель. Она может крепиться по-разному
Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

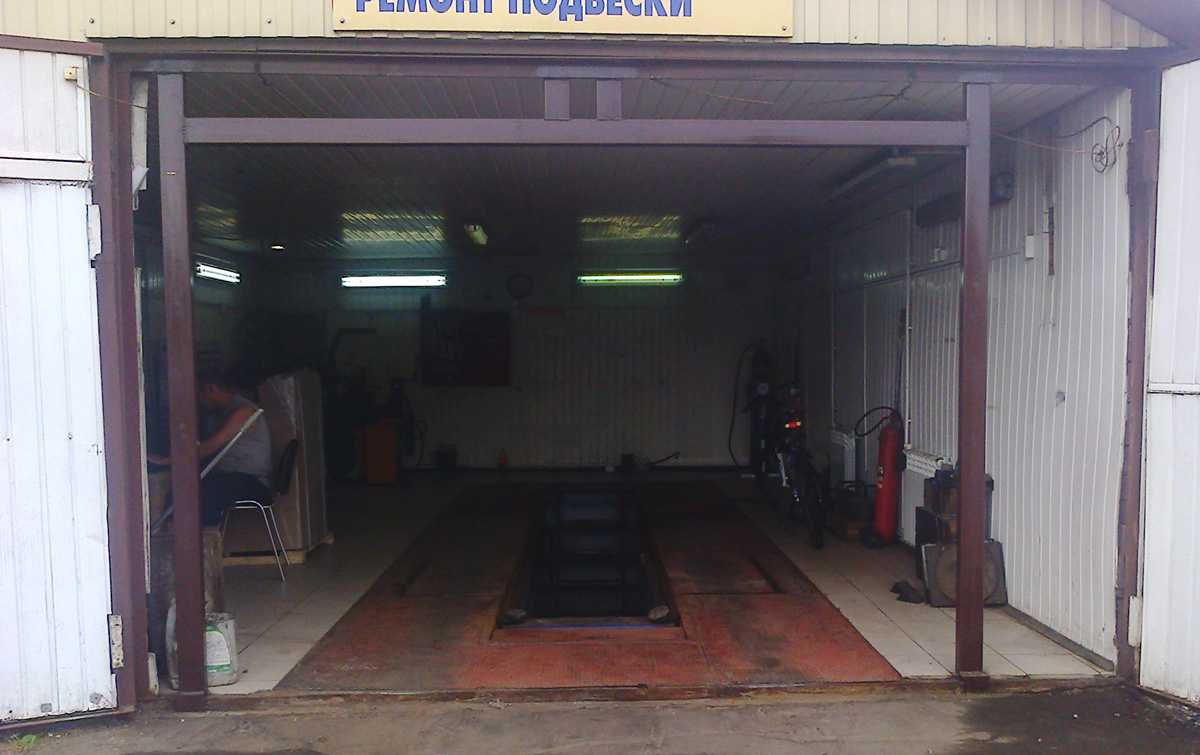

В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить
Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.
Выравнивание проема и потолка
Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.
Требования к проему для установки секционных ворот

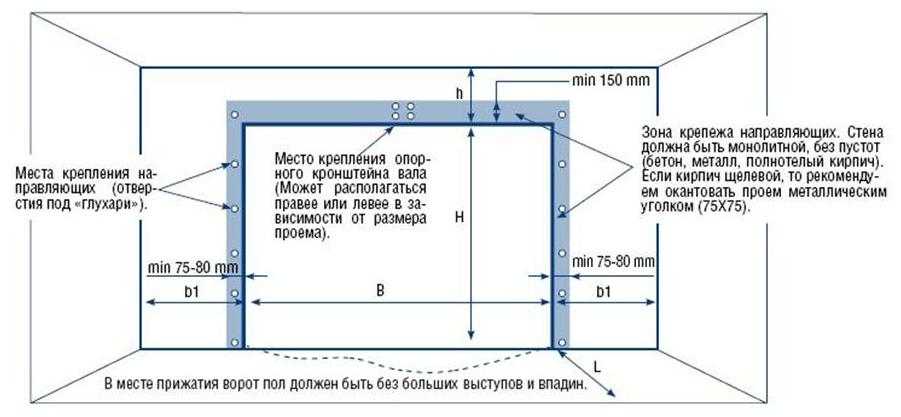

Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.
Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.
Разновидности конструкции
Современные секционные ворота подойдут для помещений всех типов.
Варианты ворот
Конструкции вертикального подъема
Предназначаются для гаражей с большой высотой подъема. Продаются исключительно в строительных гипермаркетах и отличаются тем, что занимают минимальное пространство при установке.
Конструкции высокого подъема
Такие ворота стоят дороже и используются там, где небольшая высота не позволяет выполнить вертикальное поднятие полотна. Высокая цена объясняется применением подвесных кронштейнов, специальных направляющих и большого количества расходных материалов.
Конструкции стандартного подъема
Используются в помещениях, которые полностью готовы к установке, с минимальной высотой притолоки минимум 18 см. Все элементы выполняются из нержавеющей стали. Самый простой и удобный вариант, оттого наиболее популярный.
Конструкции низкого подъема
Низкоподъемные ворота целесообразны в условиях ограниченной высоты проема (притолоки). К потолку крепятся контрольные элементы и торсионные пружины, и если он низкий, то весь аппарат фиксируется на тыльной части направляющих. Если говорить более конкретно, то такой аппарат состоит из:
- торсионного вала;
- наматывающих шкивов;
- балансировочных пружин.
После выбора подходящей конструкции можно приступать к подготовительным работам.
Что такое секционные ворота в гараже
Гаражными секционными воротами снабдили современные гаражные постройки. Конструкторы и инженеры посчитали громоздкие и непрезентабельные металлические створки с распашным механизмом открывания ушедшими в прошлое и предложили в качестве замены красивые и отличного качества ворота, включающие электропривод. Их главное преимущество – благодаря размещению вертикальных направляющих, удалось решить извечный вопрос нехватки гаражного пространства.
Если хотите обустроить секционные ворота своими руками, специалисты советуют сделать подъемные гаражные двери. Однако без готового заводского комплекта открывания здесь не обойтись.
Закупать детали на рынке с рук не рекомендуется. Скорее всего, такие заготовки быстро выйдут из строя. Качественный заводской комплект предполагает поэтапную систему сборки. Если подойти к этому процессу ответственно и точно следовать указаниям, сделать секционные ворота своими руками не составит особого труда.
Как продлить срок службы гаражных ворот
Секционные ворота служат исправно в течение длительного времени, если каждый этап работ по установке и обслуживанию выполняется добросовестно, с соблюдением всех требований:
- Модель и все крепёжные элементы выбраны с учётом реальных условий эксплуатации.
- Монтаж произведён на прочной и хорошо подготовленной основе.
- Конструктивные элементы надёжно фиксированы, тщательно подогнаны по вертикали и горизонтали. Нельзя выравнивать конструкцию с помощью монтажной пены или деревянными колышками — это быстро приведёт к перекосам ворот. Следует использовать только металлические подкладки.
- Установка выполнена согласно инструкции, в оговорённой последовательности, с соблюдением всех правил и требований. Разнобой в действиях гарантированно приводит к ошибкам в сборке.
- Регулярно проводится осмотр и текущее обслуживание всех элементов конструкции. Своевременно выявляются неполадки и заменяются изношенные элементы.
Комплект для автоматического открывания ворот
Для автоматического открывания ворот необходимо наличие привода: линейного или рычажного. Они позволяют открывать полотно внутрь или наружу, конкретное направление зависит от установки.
Линейный привод считается самым простым и надежным. По внешнему виду он напоминает продолговатый футляр, внутри которого имеется длинный винт. Устройство открывания ворот начинает работать от редуктора, установленного в задней части корпуса.
Корпус линейного редуктора изготавливается из металла, а сверху покрывается порошковой краской. Может использоваться для ворот любого типа и массы.
Комплектация рычажного привода состоит из редуктора и двух подвижных рычагов, которые соединены между собой. По внешнему виду он напоминает локоть. Блок редуктора крепится на столбе, рычаг – на воротах. Устройство позволяет открыть полотна внутрь.
Разновидностью рычажного механизма является подземный привод, редуктор которого спрятан в землю в металлической коробке. Ее заливают бетоном возле столба, а рычаг оставляют снаружи.
Также в комплект к левому и правому приводу входит блок управления. Если воротами управляют два и более человек, то кроме пультов имеются запрограммированные брелки.
Не менее полезной комплектующей являются фотоэлементы, которые реагируют на посторонние предметы при закрытии и открытии ворот. Если на их пути встречается препятствие, они перестают двигаться до тех пор, пока объект не исчезнет. Полезное дополнение и сигнальная лампа, она предупреждает о прохожих в зоне въезда автомобиля в ворота.
Инструкция по самостоятельному монтажу
Главная прелесть покупки продукции Дорхан – возможность самостоятельной сборки, без привлечения специалистов. Для этого требуется отнестись к процессу внимательно и не спеша, пошагово выполняя все этапы руководства по сборке.
Алгоритм сборки выглядит следующим образом:
- проводим подготовительные работы;
- собираем и устанавливаем каркас;
- собираем и устанавливаем панели;
- устанавливаем торсионный механизм;
- настраиваем механизм.
Проводим подготовительные работы
Суть подготовительных мероприятий заключается в укреплении основания ворот и подготовке проема к монтажу. Для этого:
- удаляем старую облицовку;
- все трещины или неровности заделываются, после чего проем покрывается ровным слоем штукатурки;
- проемы, изготовленные из таких материалов, как газосиликатный блок, пеноблок или пустотелый кирпич, нуждаются в усилении стальной рамой;
- в помещении должно быть чисто. Мусор и лишние предметы будут мешать процессу установки.
Сборка и установка каркаса
Основные этапы сборки:
- распаковываем детали;
- проверяем пол гаража на горизонтальность. При необходимости выравниваем перепады с помощью подкладок;
- монтируем вертикальные профили;
- помечаем точки крепления и делаем на их месте отверстия под крепежи;
- устанавливаем вертикальные стойки;
- монтируем горизонтальные направляющие, закрепляя их при помощи соединительных пластин и крепежей;
- устанавливаем угловые кронштейны на вертикальные стойки.
Сборка и монтаж панелей
Сборка панелей Дорхан не представляет никаких проблем, ведь для этого сделаны специальные крепежные отверстия, наличие которых превращает кропотливую и трудоемкую работу в удовольствие. При монтаже имейте в виду следующие нюансы:
- монтаж верхней панели производится тщательно. Она считается самым сложным элементом конструкции;
- монтаж всегда начинается сверху;
- не забудьте отрегулировать верхний роликовый механизм, иначе между воротами и притолокой образуется щель.
Монтаж торсионного механизма
Торсионный механизм фиксируется на опорные кронштейны, после чего на вал устанавливаются пружина и подшипник. Сбоку барабана проделывается отверстие, в которое продевается трос. Продетый трос аккуратно наматывается на барабан конструкции и фиксируется при помощи саморезов.
Конец каждого троса скручивается в петлю, которая помещается в специальную нишу, смонтированную на кронштейне. Петли фиксируются специально изготовленными скобами. По завершению работ проверьте силу натяжения троса и скорректируйте ее в случае необходимости.
Закладная для откатных ворот
Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?
Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.
Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.
Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.
Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.
Ошибка №1
Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.
Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.
Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.
При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.
Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.
Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.
Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.
Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.
Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.
На стандартную яму для таких ворот уходит порядка 2м3 бетона.
Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.
На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.
При сборке самое главное четко контролировать геометрию.
Ошибка №2
Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.
Центральная часть может заполняться различными материалами:
профнастил
Крепится при помощи саморезов или заклепок.
Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.
штакетник
глухое заполнение, типа филенки
Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.
Ошибка №3
Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.
А еще ворота начнут постукивать в этих местах, как поезд на рельсах.
Стоимость
Каждого владельца гаража, который решил сменить старые распашные ворота на секционные, интересует вопрос: сколько будет стоить конструкция? На рынке можно найти разнообразные модели от многочисленных производителей. Конечно же, изделия с коваными деталями, элементами авторского дизайна или из дорогих материалов обойдутся намного дороже обычных моделей.
Самыми популярными являются секционные ворота стандартного подъема. Они окрашены в разные цвета. Любой желающий может подобрать цвет под интерьер, нанести рисунок или сделать покрытие «под дерево». Но эти «украшения» увеличивают цену на 30-40%.
Желающие сэкономить могут сделать ворота самостоятельно. Для этого придется купить необходимый материал. Можно приобрести готовые комплекты и просто собрать конструкцию дома. Стоимость такого набора – на 20-25% ниже цены готовых конструкций.
Выбор гаражных ворот
Ворота любого типа автоматические или же собираемые вручную, требуют оценки ситуации. Ведь поставить гаражные ворота иногда бывает не возможно. Значит, выбирать следует конструкцию соответствующую индивидуальным условиям.
Первое, что важно, высота и ширина проемов в гараже. Дальше потребуется информация о высоте припотолка, а также расстояние между крышей и проемом гаража
Важно! Для секционных ворот минимальное расстояние припотолка должно составлять двадцать сантиметров
Важно! Для секционных ворот минимальное расстояние припотолка должно составлять двадцать сантиметров. Кроме этого, все ворота разные, поэтому имеются ограничения по размерам. Причем касается это одинаково ширины и высоты
Если речь идет о стандартных размерах гаража бытового типа, то подойдут любые ворота
Причем касается это одинаково ширины и высоты. Если речь идет о стандартных размерах гаража бытового типа, то подойдут любые ворота
Кроме этого, все ворота разные, поэтому имеются ограничения по размерам. Причем касается это одинаково ширины и высоты. Если речь идет о стандартных размерах гаража бытового типа, то подойдут любые ворота.
Критерии выбора ворот:
- Первое, чем должны обладать ворота, это соответствующим дизайнерским решением.
- К взлому устойчивость.
- Должны быть теплоизоляционные свойства
- Уметь противостоять разным погодным условиям.
Faac признанный лидер пультов для ворот
Итальянская фирма Faac признана по всей Европе, а также во всем мире. Некоторое время назад большой популярностью пользовались устройства XT2-868 SLH, XT4-868 SLH. Приборы двух либо четырехканальные, работали до 50 метров. Производительность не ухудшалась при температурном режиме от -20 до +55 градусов. С их помощью возможно дистанционно управлять воротами или шлагбаумами. Частота 868,35 МГц. Но они уже сняты с производства их сменили новые модели серии ХТ. Отличаются они более современным дизайном, а также улучшенными характеристиками. Перекодировка пультов может быть проведена только при наличии мастера-брелока, тот который был записан первый, а также брелок куда будет проводиться запись.
- На старом пульте нужно нажать одновременно кнопки P1 — P2 две секунды. Только в том случае если светодиод мигнет можно продолжать выполнение программирование.
- Брелоки нужно расположить строго друг против друга.
- Индикатор при этом должен гореть постоянно. На старом пульте нужно щелкнуть кнопку, которую стоит перезаписать.
- Клавишу программирования нового пульта. Отпускать только если индикатор мигнет 2 раза.
- Кодирование значит прошло успешно.
В современном мире есть множество приспособлений, позволяющие людям более комфортно выполнять работы. Универсальный брелок позволит, не выходя из дома, машины открыть ворота или шлагбаум для выезда, удобно особенно при условиях непогоды, а также для экономии времени. Множество фирм производителей предлагают огромное количество разнообразных вариантов. Это позволит каждому подобрать наиболее подходящий вариант для конкретного случая.
Все работы по программированию устройства можно выполнить самостоятельно, но, если возникают какие-либо трудности стоит обратиться к специальным обслуживающим компаниям или сервисным центрам. Специалисты помогут устранить все неисправности, наладить работу. Также к специалистам стоит отправиться если пульт дистанционного управления начал плохо работать либо не выполняет программы. Разбирать самостоятельно нельзя, это может привести к более существенным поломкам.
Работы по регулировке
Чтобы ворота правильно функционировали, придется заранее отрегулировать натяжение тросов. Регулировочные работы проводятся в такой последовательности:
- Фиксация кронштейнов, установленных в нижней части ворот.
- Закрепление шпонки на полотне.
- Ставим ручку вала и поворачиваем ее, пока тросы не перестанут провисать. Для обеспечения оптимального уровня натяжения достаточно провернуть вал 2-3 раза.
После выполнения перечисленных действий тросы хорошо натянутся, и вороты будут правильно работать. Работы по регулировке тросов необходимо периодически повторять, так как со временем их натяжение может ослабнуть.
Тонкости эксплуатации
Смонтировав сегментные гаражные ворота и запустив их в эксплуатацию, стоит придерживаться правил работы с ними. Категорически запрещается:
- открывать подобные двери резкими толчками, подвергать ударам или использовать подручные средства в виде лома или досок;
- мешать подъему и опусканию дверного полотна;
- производить закрывание, придерживая полотно руками;
- использовать воротные конструкции при обнаружении видимых невооруженным глазом повреждений роликов, пружин, тросов и т.д.
Кроме того, запрещается смазывать направляющие дверей консистентными смазками, применять для чистки агрессивные химические вещества, использовать абразивы.
Требования к проему и его подготовка
Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.
Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены
Несущая способность и способы ее корректировки
Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:
- Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
- Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.
К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.
Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона
Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.
Если места для монтажа конструкции недостаточно
Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.
Вот что такое фальшпанель. Она может крепиться по-разному
Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.
В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить
Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.
Выравнивание проема и потолка
Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.
Требования к проему для установки секционных ворот
Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.
Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.
Что собой представляет?
Фактически отмостка – это выложенные слоями влагозащитные материалы под наклоном от гаража. Поверх устанавливается устойчивое к атмосферным явлениям покрытие, по которому вода скатывается и уходит в ливневую канализацию.
Для гаража возможно два варианта исполнения:
- Вокруг. Это беспрерывная дорожка по всему периметру строения.
- Перед въездом в бокс. Защита устанавливается на ограниченный участок перед порогом.
Зачем нужна?
Основные функции отмостки вокруг бокса для автомобиля:
- Отвод воды. После выпадения осадки скатываются по стене и водостоку на отмостку. За счет уклона и с помощью ливневки отводятся от здания на безопасное расстояние и сливаются в коллектор. Основание здания не размокает, строительные материалы не разрушаются. Фундамент, цоколь и стены сохраняются от трещин и разрушения.
- Теплоизоляция. Влага, находящаяся в почве, с наступлением холодов замерзает. Этот процесс стимулирует ее увеличение в размерах, в результате земля начинает двигаться и давить на стены здания.
Процесс проходит по всему периметру одновременно и основание строения начинает сдвигаться, дает трещины и перекашивается. Называется это явление пучением грунта.
Отмостка, независимо от степени заглубленности, становится препятствием для промерзания. Основание остается целым, подвальные помещения и цокольный этаж лучше сохраняют тепло. Экономятся ресурсы на отопление дома.
-
- Защитная полоса от корней деревьев и кустарников, предотвращает возможность появления микроорганизмов, способных повредить стройматериалы фундамента.
- Завершенный эстетичный внешний вид постройки.
Дополнительное преимущества, если отмостка располагается перед гаражом:
- помогает сохранить ровной поверхность у распашных ворот, грунт не вспучивается и не деформируется, створки всегда легко открываются и не застревают;
- формируется удобный въезд в бокс, легкий подъем помогает переезжать порог без вреда для автомобиля.
Для сохранения полной функциональности необходимо организовать грамотную систему водоотведения.
Конструкция створок с цельным полотном
Подъёмное устройство типичного построения гаражных ворот способно работать по принципу секционных. Для их создания используют цельное полотно, которое поднимется под потолок. Строение створки сложная, и вмещает в себя большое количество составляющих:
- Опорная коробка.
- Рулонное полотно.
- Направляющие.
- Петли.
- Валы.
- Регулирующие баланс пружинные системы.
- Подвесы.
- Уплотнительная прослойка и др.
Опорный короб
Для изготовления коробки лучше всего использовать деревянные бруски длиной более двух метров, соответственно периметру портала, сечение которых 120* 80 миллиметров. Скрепить их можно используя металлические крепления (элементы пластин и Г-образных профилей из металла). Опоры короба необходимо погрузить на 15-25 см в стяжку пола, а саму коробку закрепить штырями.
Основа удержания портала считается статичной, она изготовлена из Г-образного профиля 65*65 миллиметров, протяженность её около 2 метров. Используя дрель, надо проделать отверстие или несколько для прикрепления кронштейнов пружин и рычагов поднимающего устройства. Данные отверстия не должно превышать 8-10 миллиметров в двух радиусов.
Дверное полотно
Створу щита гаража можно сделать, сконструировав рамку из Г-образного профиля с дополнительным ребром усиления. Изнутри полотно следует обшить щитом из деревянных досок, а с внешней стороны металлическими листами. Из Г-образного профиля 35 х 35 миллиметров можно соорудить раму размером 2500 х 2100 миллиметров.
Монтаж направляющей для портала
Открывающий механизм
Для закрепления пружинного механизма следует использовать кронштейны, изготовленные из швеллера. Для фиксации пружин с радиусом внутри 15 миллиметров, следует проделать отверстие соответствующим таковым задней перекладине. Используя металлическую пластинку, следует регулировать работу портала, соединяя посредством пружинного элемента и кронштейнов. Для управления следует установить утяжелитель из прута (на одной его стороне нарезается резьба, а на другой приваривается кольцо), на нижней части пружины.
В нижней части, на растоянии12 см выше нижнего уровня, приваривается шарнирный узел (уголок с отверстиями). Регулятор натяжения присоединяется на пластину с отверстиями, приваренную к рычагу.
Специальная направляющая передвижения конструкции
Передвигается полотно на потолок благодаря тому, что устанавливаются специальные рельсы из 2 уголков 40 х 40 миллиметров и длиной 210 сантиметров. Их необходимо скрепить, используя сварку, одним краем и оставить внутри интервал 50 миллиметров между концами углов. Рельса следует прикрепить к пластине 80 х 60 х 4 миллиметров, в котором просверлены 4 отверстия по 6 миллиметров для крепления к горизонтальным стойкам коробки. На другом конце рельсы, на расстояние 140 миллиметров, приваривают швеллер, длина которого 100 миллиметров, а размер сечения 12х52х6 миллиметров. Используя болт, следует прикрепить на горизонтальный потолочный брусок 100 х 100 миллиметров в сечении.
Основные элементы конструкции
Важно! Самостоятельно сделать и установить подъемные ворота возможно, но при наличии необходимых инструментов. Лучше всего, чтобы был помощник, для более быстрой и налаженной работы
Типы конструкций порталов
Гаражные ворота можно разделить на несколько типов (схематическое изображение принципа действия устройства ниже):
- Распахивающиеся (4).
- Из сэндвич-панелей (секции, 1).
- С подъемно-поворотным механизмом (2).
- Рулонные (2).
Типичный внешний вид ворот для автогаража — распахивающийся портал, состоящий из 2 частей. Рулонный портал состоит из 2, 3, 4 и более панелей, которые используя систему направляющих и пружин, поднимают под потолок секции при открывании. Действие подъемно-поворотных ворот схоже с принципом работы секционных ворот, только вместо нескольких секций они состоят из цельного полотна.
Рулонный портал (его еще называют секционно-сэндвич-портальный) изготавливается из алюминиевых, либо пластиковых панелей (ламелей), складывающихся в короб над проемом при открывании. Установка подобного портала на въезд в гараж не рекомендуется, из-за большого количества недостатков. Они сложны в собственноручном изготовлении (большое количество панелей), а также являются не дешевым удовольствием. Предпочтение стоит отдать типам ворот перечисленных ранее.
Разновидности типов конструкций
