Монтаж короба для маскировки воздуховода
Вентиляционный рукав в виде трубы или гофры не очень привлекательно сморится в интерьере кухни, поэтому его желательно закрыть с помощью декоративного короба.
Его делают из следующих материалов:
Металл. Металлические элементы (крашеные или из нержавейки) красиво смотрятся на стене, но тяжелее и стоят очень дорого.
Варианты металлических коробов
- Пластик. Пластиковые короба мало весят и тоже довольно жесткие, поэтому их проще собирать и монтировать. Для облегчения их монтажа производители выпускают колена, переходники.
- Гипсокартон. Мало весит, легко пилится, сверлится. Для маскировки встраиваемой кухонной вытяжки желательно использовать влагостойкий гипсокартон.
Для сборки гипсокартонного декоративного короба желательно прикрепить к стене или потолку каркас из металлопрофиля. Пред монтажом требуется убедится, что он не будет соприкасаться с водопроводными трубами, поэтому что в результате воздействия влаги будет мокнуть и разрушаться.
Монтируется маскировочный короб из гипсокартона в такой последовательности:
- На стены и потолок кухни наносят разметку с учетом изгибов воздуховода.
- В точках крепления на стенах и потолке сверлят электрической дрелью отверстия.
- Устанавливают в них крепежные дюбели.
- По размеченным ранее линиям крепят саморезами направляющие (деревянные брусья или металлопрофиль), собирают каркас с помощью связей и ребер жесткости.
- Распиливают гипсокартон на фрагменты с помощью электрического лобзика или дисковой пилы.
- Покрывают зафиксированный на стене каркас фрагментами гипсокартона.
- Стыки на углах короба заделывают шпатлевкой, после чего обшитую и герметично конструкцию покрывают краской.
Готов короб из гипсокартона
Установка встраиваемой вытяжки

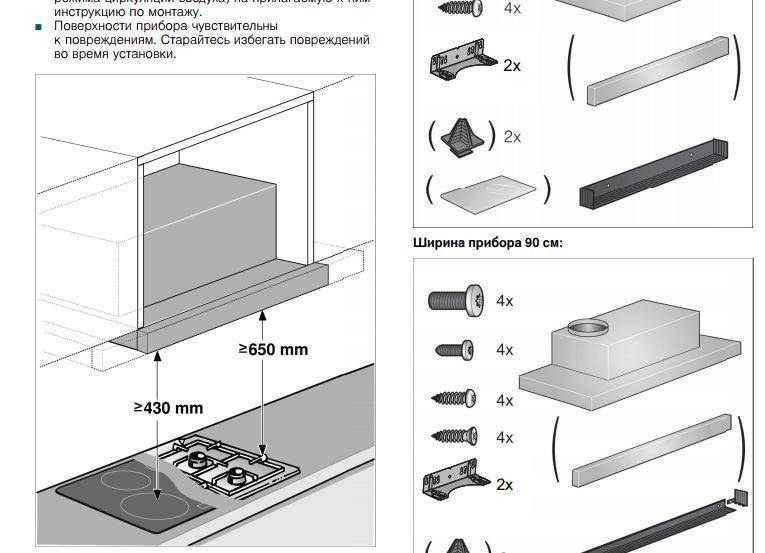

Установка встраиваемой вытяжки Схема Напомню, высота установки любой вытяжки, в том числе наклонной, над электрической плитой должна быть более 650 мм, над газовой плитой выше 750 мм.
Для установки встраиваемой вытяжки шкаф под вытяжку нужно снять. Работы по подготовке шкафа к встройке связаны с выпиливанием отверстия под воздуховод и перемещение нижней полки шкафчика, если она есть. Поэтому для работ нужно подготовить следующий инструмент.
Инструмент для работ
- Электрический лобзик;
- Дрель с набором сверл;
- Набор отверток;
- Рулетка;
- Карандаш;
- Циркуль (по желанию);
- Скотч бумажный.
В комплект с вытяжкой, обычно, вкладывают шаблон разметки для встройки. Шаблон делается на листе бумаги с реальными размерами встройки.
Далее будьте внимательны! Если в шкафчике есть нижняя полка, её нужно открутить и снять. Если в шкафчике нет нижней полки (это специальные шкафы для встройки), то крепление мойки нужно проводить к средней полке такого шкафа.
Важно понимать, что полка к которой будет закреплена вытяжка должна быть закреплена к стенкам шкафа саморезами (видео 1) или специальными мебельными винтами (видео 2). Шаблон разметки необходимо скотчем закрепить на нижнюю полку шкафа при помощи бумажного скотча
Линии выпила и отверстия для крепления вытяжки нужно карандашом перенести с шаблона на полку
Шаблон разметки необходимо скотчем закрепить на нижнюю полку шкафа при помощи бумажного скотча. Линии выпила и отверстия для крепления вытяжки нужно карандашом перенести с шаблона на полку.
Далее выпиливаем круглое отверстие для воздуховода и сверлим 4 отверстия для крепления вытяжки.
Отверстие для воздуховода нужно также выпилить в верхней полке шкафа.
Если нижней полки в шкафчике нет, разметка и выпил отверстия под воздуховод, делаются в средней полке шкафчика.
После выпила и сверления полка готова для встройки. Вытяжку нужно закрепить на полке. Крепление проводиться четырьмя саморезами, которые вы найдете в комплекте. Далее полка с уже прикрепленной вытяжкой ставиться в шкаф.
Статья по теме: Что такое пароконвектомат?
Важно. Перемещенная нижняя полка или средняя полка, к которой крепиться вытяжка, должны быть закреплена к боковым стенкам саморрезами
При этом не забываем сделать следующее:
- Пропустить кабель питания через шкаф. Для кабеля нужно подготовить в полках нишу или отверстие (смотрим видео 1);
- К вытяжке прикрепить переходной фланец с обратным клапаном. Если используется гибкий воздуховод его стягивают хомутом. Если вы используете жесткий воздуховод и он не плотно одевается на фланец, его нужно смазать герметиком или обмотать сантехническим скотчем.
Ответы на популярные вопросы
Целесообразна ли установка встраиваемой вытяжки в шкаф без воздуховода?
Конечно, монтаж воздуховода — это дополнительная, порой трудоёмкая работа. Вы сами должны оценить нужность устройства отвода воздушного потока напрямую в вентиляционный канал. Объём помещения, частота пользования кухонной плитой, условия притока наружного воздуха – всё это факторы, влияющие на выбор проточного или рециркуляционного режима работы вытяжки.
Если вам достаточно обойтись возвратом через фильтрационную систему вытяжки очищенного потока воздушной массы, то воздуховод вам не нужен.
Как установить встроенную вытяжку с выдвижной частью?
Установка очистного оборудования с выдвижной частью ничем не отличается от монтажа стационарного оборудования. Нужно проследить за тем, чтобы развёрнутая всасывающая панель полностью нависала над варочной площадью плиты.
Как установить встраиваемую вытяжку в шкаф большого размера?
Это делают точно так же, как и при монтаже оборудования, плотно входящего между стенками шкафа. Единственное отличие в том, что нужно соблюсти точное положение вытяжки ровно над плитой. На фотографиях показаны примеры дополнительных перегородок внутри шкафа, которые укрепляют конструкцию.
Что делать если мощности недостаточно?
Компактные вытяжные устройства часто обладают таким недостатком, как малая мощность установки. Для повышения производительности очистного оборудования применяют канальные вентиляторы. Их врезают в воздуховод с помощью переходников в любом доступном месте.
Монтаж канального механизма делается с целью наращивания мощности воздушного потока. То есть работают одновременно (параллельно) канальный и вытяжной вентиляторы. Можно откорректировать режимы работы вытяжки установкой дополнительного тумблера для отдельного включения канального вентилятора.
В некоторых случаях корпус вытяжки используют только в качестве части воздухопровода. Устанавливают мощный наружный вентилятор, который резко увеличивает производительность оборудования с 800 – 1000 м3/ч до 1500 – 2000 м3/ч.
Как сделать, чтобы вытяжка не мешала естественной вентиляции?
Для решения данной проблемы применяют тройник с антивозвратным клапаном. Устройство выглядит так, как если бы в воздуховод в месте входа в вентканал был бы врезан дополнительный патрубок с открытым отверстием.
В патрубке установлен лючок, который отрегулирован так, что при включённом вентиляторе закрывает собой входное отверстие. При отключённой вытяжке запорный диск возвращается в исходное состояние и открывает доступ воздуха из вентиляции.
Виды вытяжных систем
Вытяжные системы делятся на канальные, также называемые прямоточными, и рециркуляционные. Существуют также комбинированные модели, работающие в обоих режимах. Давайте рассмотрим особенности прямоточных и рециркуляционных систем.
В прямоточной системе воздух всасывается насосом и выталкивается через вентиляционное отверстие. Устройство оснащено жировым фильтром, который можно снять с устройства и очистить от скопившихся частиц жира по мере загрязнения. Эта система более долговечна и проста в обслуживании, чем другие системы, и обеспечивает хорошую вентиляцию. Однако для его установки необходимо, чтобы рядом с прибором находилось кухонное вентиляционное отверстие.
Система рециркуляции также забирает воздух, пропускает его через фильтры и выпускает очищенный воздух обратно в кухню. В этой системе используются два фильтра: жировой и угольный. Жировой фильтр точно так же улавливает частицы масла и жира, а угольный фильтр удаляет неприятные запахи и обеспечивает более тщательную очистку воздуха. Этот тип системы не связан с вентиляционными отверстиями и может быть установлен в любом месте. Жировой фильтр периодически промывается, а фильтр с активированным углем, выполненный в виде съемного картриджа, является одноразовым. После нескольких месяцев использования его необходимо заменить на новый, что увеличивает эксплуатационные расходы системы.
Помимо принципа работы, кухонные вытяжки различаются по способу установки. Они могут быть установлены различными способами. Ниже приведен список различных типов кухонных вытяжек
- Настенные навесы крепятся к настенной мебели или полкам; они компактны (часто в виде небольшой коробки) и имеют небольшую мощность;
- Настенные системы монтируются на стену, в отличие от подвесных систем;
- Купольные вытяжки (также известные как вытяжки с дымоходом) являются разновидностью настенных устройств, но купола имеют характерную форму и обычно являются наиболее эффективными системами;
- Встраиваемые системы устанавливаются внутри предметов мебели;
- Угловые приборы занимают кухонный угол;
- Островные системы устанавливаются над варочными панелями, которые располагаются на “острове” в центре кухни;
- Телескопические или выдвижные системы – такие системы выдвигаются из кухонной мебели при необходимости.
Помимо вышеперечисленных типов приборов, вытяжки делятся на обычные и наклонные. Горловина обычной вытяжки расположена параллельно варочной поверхности. В случае наклонных вытяжек горловина наклонена по отношению к варочной поверхности. Предполагается, что наклон увеличивает эффективность вытяжки.
Справимся с монтажом каминных вытяжек сами
Чтобы своими руками поставить вытяжку над камином, следует воспользоваться вентиляционным каналом. Для этого дроссельный клапан следует поставить на воздушный канал и обеспечить его надежную герметизацию. Во время простаивания устройства вентиль перекрывают, чтобы тепло из дома не уходило на улицу. Воздушный клапан каминной установки не должен выходить в подвальное помещение. Так удастся избежать скопления неприятного воздуха в помещении.
Установив правильно вытяжку своими руками, вентиляция будет обеспечена безупречной работой. Она тщательно контролирует температуру выходящих потоков, которая должна быть в пределах 80 градусов. Повышение этих показателей вызывает перегрев корпуса, что очень опасно для жильцов дома. Чтобы каминная вытяжка отвечала всем требованиям безопасности, следует максимально точно рассчитать показатели площади сечения имеющихся вентиляционных выходов.
Достоинства:
- высокая скорость и упрощенная схема монтажа;
- обширная область использования;
- прекрасная замена традиционного дымохода;
- быстрое выведение пыли и грязи за пределы помещения;
- установка в любой точке;
- выведение любых неприятных запахов;
- дешевизна устройства.
Наличие нескольких режимов работы присуще практически всем современным каминам.
Необходимые приспособления для работы:
- перфоратор;
- шуруповерт;
- измерительные инструменты;
- молотки разного размера;
- дюбели, шурупы.
Порядок установки каминной вытяжки:
- Точно определить размеры будущего устройства.
- Точки крепления вытяжки отметить горизонтальной линией.
- Отметить место крепежа.
- Просверлить отверстия глубиной более 50 мм.
- Зафиксировать дюбеля в готовых проемах.
- Повесить вытяжку на крепежные элементы.
- Проконтролировать прочность фиксации устройства.
- Оставшиеся 2 шурупа ввернуть через заднюю стенку панели.
Итак, смонтировать вытяжку своими руками совсем несложно, нужно лишь проявить терпение, аккуратность и старание. Дальнейшая эксплуатация устройства будет связана с периодической чисткой гари и копоти, двух раз в год будет достаточно. Таким простым способом удастся избежать случайного возгорания.
Особенности монтажа встраиваемой вытяжки
Установка встраиваемой вытяжки своими руками вполне возможна, хотя и имеет свои особенности. Здесь так же нужно правильно рассчитать высоту над плитой, но основной нюанс заключается в том, как крепится устройство.
Встраиваемую модель на кухне не нужно вешать к стене – она фиксируется в кухонной мебели, в шкафчике со специально выполненной скрытой полостью. Кстати, таким же образом можно подключить и рециркуляционные вытяжки – их мощности будет вполне достаточно для небольших кухонных помещений.
После того, как техника полностью подключена, проверяется ее работоспособность. Завершающий этап – установка защитного кожуха, скрывающего воздуховоды. После этого можно наслаждаться чистым воздухом.
Вытяжка на кухню — на что нужно обратить внимание при покупке
Каких размеров должна быть вытяжка для кухни?
Ремонтируем кухонную вытяжку самостоятельно
Сам себе мастер – устанавливаем духовой шкаф
Встраиваемый холодильник – нюансы выбора и установки
Как встроить обычный холодильник в гарнитур
Виды встраиваемых вытяжек по способу очистки воздуха
Встраиваемые, да и остальные тоже, вытяжки могут отличаться по способу очистки воздуха от продуктов горения и пара. В частности различают два типа.
Проточная вытяжка
Проточная вытяжка – она соединяется вентиляционными трубами с дымоходом или каналом, выводящим через стены на улицу. Внутри них установлены нагнетательные вентиляторы, которые втягивают воздух, двигая его по системе принудительно. Загрязненный воздух выводится за пределы помещения по указанному пути. Он заменяется свежим, а значит в помещении, для эффективной работы прибора должна быть предусмотрена качественная система приточной вентиляции.
Канальная вытяжка
Перед вентиляторами на входе в прибор установлены жироулавливатели – металлические сетки, которые со временем забиваются и требуют чистки или замены на новые детали.
Для чего необходимы жироулавливатели?
Такие приборы очень эффективны при соблюдении всех условий монтажа. Они проветривают помещение, постоянно затягивая в него свежий воздух.
Вытяжка циркуляционного типа
Рециркуляционные вытяжки – внешне эти приборы не будут отличаться от своего проточного аналога, но работают они по другому принципу. Такие приборы не нуждаются в подключении к вентиляционной системе. Их задача – прогонять загрязненный воздух через систему фильтров, расположенных внутри их корпуса. Первым на входе устанавливается жироулавливатель. Дальше идут вентиляторы с электромоторами, а потом все остальное. Воздух возвращается в помещение, и циркулирует в нем снова. Именно поэтому этот тип получил соответствующее название.
Вытяжка циркуляционного типа
Удобство пользования такой вытяжки одно — это ее компактность и отсутствие необходимости протягивать через всю кухню трубы. Недостатков больше. Во-первых, фильтры, наполненные абсорбирующими веществами (в основном это активированный уголь) со временем вырабатывают свой ресурс и нуждаются в замене, так что те, кто хотел приобрести такое оборудование, готовьтесь к дополнительным тратам. Во-вторых, разовый прогон через фильтры не может очистить воздух полностью. В-третьих, система не создает перепада давления, а значит, свежий воздух в помещение будет поступать хуже.
Островная вытяжка в дизайнерском исполнении
Правильная установка кухонной вытяжки своими руками

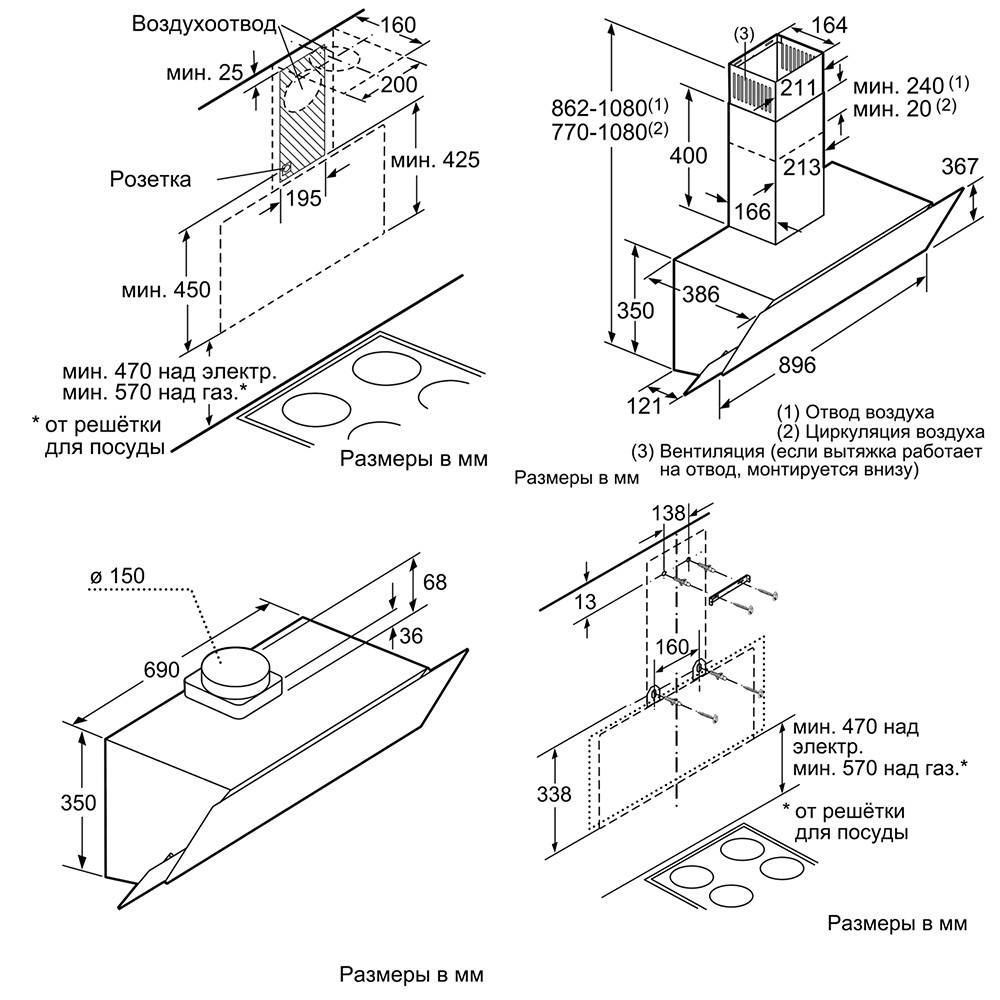

Важной частью установки является расчёт расстояния от варочной панели до вытяжки, так, чтобы оно соответствовало нормам и не мешало при приготовлении пищи. Встраиваемые модели не крепят к стене, они монтируются в сам кухонный шкаф
После окончания установки закрепите на корпусе защитный кожух, который спрячет воздуховоды
Встраиваемые модели не крепят к стене, они монтируются в сам кухонный шкаф. После окончания установки закрепите на корпусе защитный кожух, который спрячет воздуховоды.
Экран вытяжной системы должен быть по размеру немного шире плиты, чтобы продукты сгорания полностью поглощались вытяжкой.
Этапы монтажа
Подробные этапы монтажа приведены в таблице.
| Шаг | Этап | Описание |
| 1 | Подготовительные работы | Найдите нужный инструмент и подготовьте поверхность к работе. |
| 2 | Проверка комплектации | Достаньте вытяжку из упаковки и проверьте её целостность и наличие всех деталей (винты, кронштейны хомуты, провода). Если повреждений никаких нет, а элементов конструкции хватает для монтажа, то приступайте следующему шагу. |
| 3 | Разметка | При помощи уровня, рулетки и карандаша проведите на стене две линии. Одна из них – вертикальная, она идёт от центра плиты до места крепления. Вторая линия – горизонтальная, она проводит границу рабочей поверхности системы. В инструкции посмотрите схему фиксации и обозначьте места расположения кронштейнов. |
| 4 | Крепление системы | Если вытяжка вешается на стену, то в ней просверлите отверстия по намеченному шаблону глубиной не менее 50 мм. Затем вставьте туда дюбеля 10 мм и вкрутите саморезы, но не до конца, а так, чтобы осталось небольшое расстояние для навеса устройства и зафиксируйте вытяжку на них. Если прибор циркуляционный, то вам остаётся только вставить внутрь фильтры. Если вытяжка – встраиваемая, то снимите нижнюю полочку шкафа и по разметке просверлите 4 отверстия по углам и отверстие в центре для воздуховода (по его диаметру). Такие же отверстия по центру просверлите в других полочках, чтобы труба прошла через шкаф в вентшахту. Установите на трубе переходник для присоединения к венткоробу. Закрепите назад нижнюю полочку шкафа и зафиксируйте экран вытяжки. Установите фильтры, если система – циркуляционная. |
| 5 | Монтаж воздуховода | Один его конец присоединяется к переходнику, а второй – к вентшахте. |
| 6 | Подключение к электропитанию | Для подключения системы к электросети подойдёт самая обычная розетка. Если аппарат встроен, то розетку расположите под шкафом. Поскольку, кухня – это место повышенной влажности, покупайте розетку с классом защиты начиная от IP44. А чтобы вас не ударило током, обязательно сделайте заземление. |
Приводим «в порядок» само устройств
Одеваем на вентиляционное отверстие специальную насадку «под гофру» (ее диаметр, обычно, равен 120мм – это и есть диаметр гофры).
После этого, определяем центр вентиляционного отверстия по глубине и по ширине (оно всегда находится по центру), и переносим координаты его центра на нижний горизонт.
При этом нужно учесть разницу по глубине самой вытяжки (она равна 280 мм), и нижнего горизонта (который может иметь большие размеры). В данном случае, глубина короба (а, значит, и нижнего горизонта) равна 300 миллиметров.
Отметив цент, рисуем циркулем окружность, которая немного больше 120 миллиметров (например, 150 мм).
После этого, нужно вырезать лобзиком само отверстие
Для этого, засверливаемся сверлом 10мм возле самой окружности (с внутренней ее стороны). После этого, в просверленное отверстие легко вставляется пилочка лобзика, и можно работать дальше.
После того, как отверстие для насадки под гофру вырезано, нужно определить местоположение (относительно боковых деталей) нижнего горизонта короба.
До этого момента, верхний горизонт и бока короба должны быть собраны.
Ложем нижний горизонт на вытяжку, и устанавливаем короб так, чтобы он, своими боками “стал” на нижнее основание вытяжки.
Теперь, «на живую» можно рулеткой определить ось на боках, на которой нужно будет просверлить отверстия для крепления нижнего горизонта.
Когда модуль собран – крепим к нему нашу технику.
Да, если на модуль предусмотрены подъемники – можно сразу закрепить их крепеж на бока короба.
Как правило, вместе с ними (на обратной стороне упаковки или в инструкции) показана схема их установки.
Кстати, здесь есть нюанс (в случае с газовыми подъемниками).
Для их установки, необходимо наличие определенного свободного пространства между нижним и верхним горизонтами (между ними должно быть, как минимум, 280 миллиметров).
Если это расстояние меньше – то их можно просто не установить (не хватит размера по высоте). Этот момент нужно учитывать уже на этапе проектировки, рассчитывая общую высоту рассматриваемого нами модуля.
Хотя, если даже так получилось (с кем не бывает), вместо газовых подъемников, всегда можно установить механические откидные подъемники, для которых проем между горизонтами может быть в разы меньше.
Крепление
В наборе с вытяжкой, всегда идут специальные крепежные болты, которыми она должна крепиться к горизонту. Под эти болты (по углам устройства) есть отверстия.
Но, по личному опыту скажу, что это дело – утомительное, занимающее много времени.
Плюс к всему, может быть проблема, которая заключается в том, что строго симметрично, отверстия вымереть и точно просверлить довольно сложно.
А небольшое их смещение сразу же приводит к тому, что передняя грань нижнего горизонта будет смещена относительно фронтальной плоскости самого устройства. Короче, будет не красиво, а отверстия под кпереж уже не переделаешь…
Есть, конечно, вытяжки, с которыми идут в комплекте специальные листы бумаги с готовой разметкой (шаблоны), которые нужно просто положить на горизонт, и перенести на него положение этих отверстий.
В нашем случае, устанавливаемая техника к таковым не относится.
Лично я закрепляю вытяжки в подобном случае очень просто: делаю отверстия рабочим сверлом (4,5 мм) в нижнем горизонте, потом, выставив короб относительно самой вытяжки, стягиваю их обычными саморезами 4х30 миллиметров.
Дальше, устанавливаем петли в фасад, крепим держатели для подъемников, и, собственно, устанавливаем его на короб.
Вот, в целом и вся несложная наука.
На этом все, до встречи.

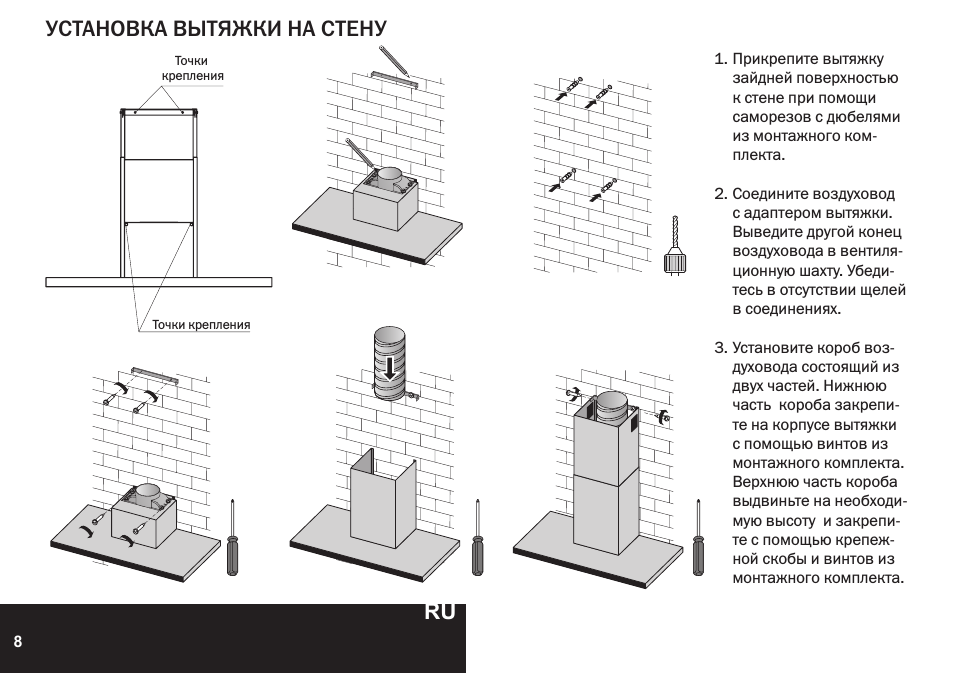

Крепление к стене
Как уже упоминалось выше, настенные модели, такие как купольные и навесные вытяжки, монтируются на стену, хотя они существенно отличаются по внешнему виду. Крепление осуществляется с помощью предусмотренных производителем отверстий, расположенных на задней стенке корпуса. Некоторые производители снабжают такие изделия специальными шаблонами. После прикладывания шаблона к стене отмечаются точки крепления, в стене сверлятся отверстия, вбиваются дюбели и, наконец, изделие фиксируется шурупами. Часто крепеж, представляющий собой колышки и шурупы, входит в комплект. Если у вас нет шаблона, вам придется попотеть, тщательно измеряя расстояние между отверстиями, а затем перенести эти измерения на стену.
Подвесьте вытяжку на стену через предварительно просверленные отверстия в корпусе
Конечно, самому это сделать сложно, поэтому лучше пригласить помощника
На этом этапе очень важно убедиться, что карниз правильно выровнен
Еще хуже, если в месте установки вытяжки проходят трубы, тогда ее невозможно будет прикрепить непосредственно к стене. В этом случае сначала необходимо прикрепить к стене деревянные балки и прикрепить к ним вытяжку. К сожалению, это не самое лучшее решение, поскольку карниз будет находиться в стороне от стены и не прямо над плитой, а область за карнизом является удобным местом обитания, например, для тараканов.
Как прикрепить карниз к стене, если мешает газовая труба или стена неровная?
Вместо деревянных балок можно использовать длинные дюбеля, но это опять же не очень хорошее решение, так как нет возможности надежно закрепить их. Лучше убедиться, что вытяжка не загорожена, хотя это не всегда возможно.
Монтаж различных видов вытяжек
Схема работы вентиляционной системы
Монтаж вытяжек в зависимости от их типа осуществляется по-разному, поэтому предлагаем вам ознакомиться с тем, как установить кухонные вытяжки.
Решить проблему владельцам квартир в таких домах можно следующим образом:
- Купить вытяжку, работающую в режиме рециркуляции воздуха (очистка его через фильтры и возвращение обратно в помещение);
- Сделать отдельную вентиляционную систему (вывод на улицу). Работу должен выполнять специалист.
При необходимости можно вызвать мастера, который посмотрит состояние вентиляционного канала и подскажет, как установить вытяжку на кухне.
Особенности встраиваемых моделей
Именно встраиваемые модели вытяжек получили наибольшее распространение в нашей стране, так как они больше всего подходят для компактных кухонь, не занимают много места, да и совмещать стиль прибора с остальным интерьером рискует далеко не каждый. Намного проще спрятать все это дело в шкаф, что позволит устроить дополнительные полочки под всякую мелочевку.
- Встраиваемые вытяжки незаметны глазу, и не выделяются на общем фоне, как это бывает с купольными или островными моделями.
- На рынке представлен большой выбор размеров таких приборов, что позволяет совмещать их со всевозможной мебелью. Ширина вытяжки выбирается также и по площади всасывания – желательно, чтобы она была не меньше, чем варочная поверхность, чтобы пары удалялись эффективнее. Самые распространенные размеры – 45,60 и 80 см. Есть и срединные значения, так что подбирайте вариант именно под свою кухню.
- Если говорить об эффективности работы встраиваемых вытяжек, то она находится на достаточно высоком уровне. Их конструкция позволяет быть оборудованными дополнительными выдвигающимися секциями, помогающим охватить большую площадь, хотя на этот параметр, безусловно, решающее влияние оказывает количество вентиляторов и их мощность.
Островная вытяжка подвешивается к потолку и может находиться даже в центре помещения
При выборе вытяжки нужно ориентироваться на удаленность ее места установки от плиты, мощность двигателей и площадь газовой плиты. Если вытяжка должна втягивать воздух на большой площади, то лучше купить вариант на два и более вентилятора, однако учитывайте, что при их работе будет создаваться много шума – с чем-то придется мириться.
Вытяжка спрятана в шкафу
