Как устроена и из чего состоит светодиодная лампа

Устройство светодиодных источников света

Внешний вид светодиодных ламп практически не отличается от традиционных источников света с металлической нитью накаливания. Они оборудованы стандартным цоколем с резьбой, что позволяет использовать их с обычными патронами и не вносить изменений в электрооборудование помещений. Однако светодиодные лампы существенно отличаются сложным внутренним устройством.

В их состав входят контактный цоколь, корпус, выполняющий функцию радиатора, плата питания и управления, плата со светодиодами и прозрачный колпак. Планируя использование светодиодных ламп в сети 220 В, следует помнить, что они не смогут работать с таким током и напряжением. Для того чтобы исключить перегорание светильников, в их корпусах устанавливаются платы питания и управления, снижающие напряжение и выпрямляющие ток.

Устройство такой платы оказывает серьезное влияние на срок эксплуатации лампы. В некоторых моделях перед диодным мостом устанавливается лишь резистор, а в некоторых случаях недобросовестные производители обходятся без него. В результате, лампы дают очень яркое свечение, но очень быстро сгорают из-за отсутствия стабилизирующих устройств. Поэтому качественные светильники непременно оборудуются стабилизаторами, например, балластными трансформаторами. В наиболее распространенных управляющих схемах используются сглаживающие фильтры, в состав которых входит конденсатор и резистор. В наиболее дорогих моделях в блоках управления и питания используются микросхемы.

Каждый отдельно взятый светодиод излучает довольно слабый свет. Поэтому для достижения нужного светового эффекта, группируется необходимое количество элементов. С этой целью используется плата, изготовленная из диэлектрического материала, с нанесенными токопроводящими дорожками. Примерно такие же платы применяются в других электронных устройствах.

Светодиодная плата является еще и понижающим трансформатором. С этой целью все элементы включаются последовательно в общую цепь, и сетевое напряжение равномерно распределяется между ними. Единственным существенным недостатком такой схемы является обрыв всей цепочки в случае перегорания хотя-бы одного светодиода.

Защиту всей лампы от попадания влаги, пыли и других негативных воздействий обеспечивает прозрачный колпак. Некоторые свойства колпака позволяют усилить общее свечение. Дело в том что его внутренняя сторона покрыта слоем люминофора, который начинает светиться под действием энергии квантов. Поэтому снаружи поверхность колпака выглядит матовой. Люминофор обладает более широкий спектр излучения, в несколько раз превышающий аналогичный показатель у светодиодов. В результате, излучение становится сравнимо с естественным солнечным светом. Без такого покрытия светодиоды оказывают раздражающее действие на глаза, вызывая усталость и болевые ощущения.

Лучше всего изучать полезные качества, устройство и принцип действия светодиодных ламп на схемах при напряжении электрической сети 220 вольт. Чаще всего такие светильники применяются в промышленном и уличном освещении, а в бытовых условиях традиционные источники света заменяются светодиодными лампочками, работающими при низком напряжении, в основном от 12 вольт. Однако мощность лампы и ее светоотдача не имеют прямой зависимости между собой. Этот фактор следует учитывать при выборе светодиодных светильников.

В светодиодных лампах, рассчитанных на 220 вольт, в схеме отсутствует трансформатор. В связи с этим возникает дополнительная экономия при эксплуатации таких светильников. Данная особенность отличает их от светодиодных ламп с другими мощностями. Поэтому выбор светильников происходит не по мощности, а по степени освещенности, создаваемой ими.

Схемы драйверов и их принцип работы

Чтобы провести успешный ремонт, необходимо четко представлять, как лампа работает. Одним из основных узлов любой светодиодной лампы является драйвер. Схем драйверов для светодиодных ламп на 220 В существует множество, но условно их можно разделить на 3 типа:

  1. Со стабилизацией тока.
  2. Со стабилизацией напряжения.
  3. Без стабилизации.

Только устройства первого типа, по своей сути, являются драйверами. Они ограничивают ток через светодиоды. Второй тип лучше назвать блоком питания для светодиодной ленты. Третий вообще как-то назвать сложно, но его ремонт, как я указывал выше, самый простой. Рассмотрим схемы ламп на драйверах каждого типа.

Драйвер со стабилизацией тока

Драйвер лампы, схему которой ты видишь ниже, собран на интегральном стабилизаторе тока SM2082D. Несмотря на кажущуюся простоту он является полноценным и качественным, да и ремонт его несложен.

Сетевое напряжение через предохранитель F подается на диодный мост  VD1-VD4, а затем, уже выпрямленное, на сглаживающий конденсатор С1. Полученное таким образом постоянное напряжение поступает на светодиоды лампы HL1-HL14, включенные последовательно, и вывод 2 микросхемы DA1.

С первого же вывода этой микросхемы на светодиоды поступает напряжение, стабилизированное по току. Величина тока зависит от номинала резистора R2. Резистор R1 довольно большой величины, шунтирующий конденсатор, в процессе работы схемы не участвует. Он нужен для того, чтобы быстро разрядить конденсатор, когда ты выкрутишь лампочку. В противном случае, взявшись за цоколь, ты рискуешь получить серьезный удар током, поскольку С1 останется заряженным до напряжения 300 В.

Драйвер со стабилизацией напряжения

Эта схема, в принципе, тоже довольно качественная, но подключать ее к светодиодам нужно несколько иначе. Как я уже говорил выше, такой драйвер правильнее было бы назвать блоком питания, поскольку он стабилизирует не ток, а напряжение.

Здесь сетевое напряжение сначала поступает на балластный конденсатор С1, снижающий его до величины примерно 20 В, а затем уже на диодный мост VD1-VD4. Далее выпрямленное напряжение сглаживается конденсатором С2 и подается на интегральный стабилизатор напряжения. Снова сглаживается (С3) и через токоограничивающий резистор R2 питает цепочку светодиодов, включенных последовательно. Таким образом, даже при колебаниях сетевого напряжения ток через светодиоды останется постоянным.

Отличие этой схемы от предыдущей как раз в данном токоограничивающем резисторе. По сути, это схема светодиодной ленты с балластным блоком питания.

Драйвер без стабилизации

Драйвер, собранный по этой схеме, – чудо китайской схемотехники. Тем не менее, если в сети напряжение нормальной величины и не сильно скачет, он работает. Устройство собрано по простейшей схеме и не стабилизирует ни ток, ни напряжение. Оно просто понижает его (напряжение) до примерной нужной величины и выпрямляет.

На этой схеме ты видишь уже знакомый тебе гасящий (балластный) конденсатор, зашунтированный для безопасности резистором. Далее напряжение поступает на выпрямительный мост, сглаживается конденсатором обидно малой емкости – всего 10 мкФ – и через токоограничивающий резистор поступает на цепочку светодиодов.

Что можно сказать о таком «драйвере»? Поскольку он ничего не стабилизирует, напряжение на светодиодах и, соответственно, ток через них напрямую зависят от входного напряжения. Если оно завышено, то лампа быстро сгорит. Если «скачет», то будет мигать и лампочка.

Такое решение обычно используется в бюджетных лампах китайских производителей. Назвать его удачным, конечно, сложно, но оно встречается довольно часто и при нормальном напряжении в сети может работать достаточно долго. Кроме того, такие схемы легко поддаются ремонту.

Устройство светодиодных источников

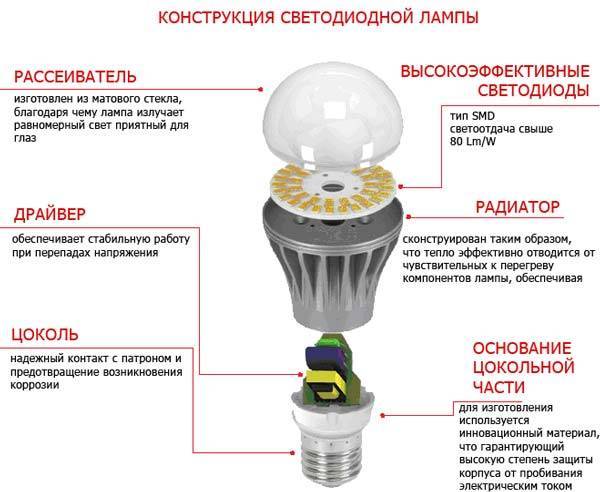

Конструкция светодиодной лампы

Общая конструкция ламп идентична, могут быть небольшие отличия. Они сложнее с технической точки зрения, чем лампы накаливания. Чтобы узнать, из чего состоит лампочка, ее нужно разобрать, в то время как в классическом источнике света с нитью накала просмотреть внутреннюю часть можно через стеклянную колбу.

Из чего состоит светодиодный светильник:

  • Led. В лампе устанавливается один или несколько светодиодов. Они отличаются по мощности, цвету свечения, размерам. Количество диодов в матрице может быть различным, вычисляется на производстве для обеспечения оптимального уровня света. Диоды припаиваются к алюминиевой или текстолитовой плате разных размеров и форм. Группы соединяются друг с другом последовательно.
  • Драйвер. Используется для преобразования сетевого напряжения в необходимую для работы светодиодов величину. Схемы драйверов бывают разными, чаще всего применяются трансформаторные. По конструкции выделяют открытые и закрытые, которые устанавливаются прямо в корпус лампочки. В дешевых китайских изделиях часто ставятся некачественные драйверы, которые неэффективны и могут навредить здоровью.
  • Цоколь. Светодиодные лампочки пришли на замену лампам накаливания, поэтому устанавливаться должны аналогичным образом. Изготавливаются приборы со стандартными цоколями Е27 и Е14.
  • Корпус. Колба изготавливается из пластика или стекла. Полная герметичность не требуется, так как в составе нет вредных паров ртути и газов.
  • Радиатор. Так как во время работы выделяется некоторое количество тепла, его нужно отвести, чтобы не было перегрева. Алюминиевая плата понижает негативное влияние температуры, но этого может быть недостаточно. Поэтому дорогие качественные лампочки дополнительно оснащаются радиаторами.

Ассортимент изделий с цоколем Е14 и Е27 можно разделить на три категории — брендовые, низкокачественные и филаментные.

Брендовая продукция

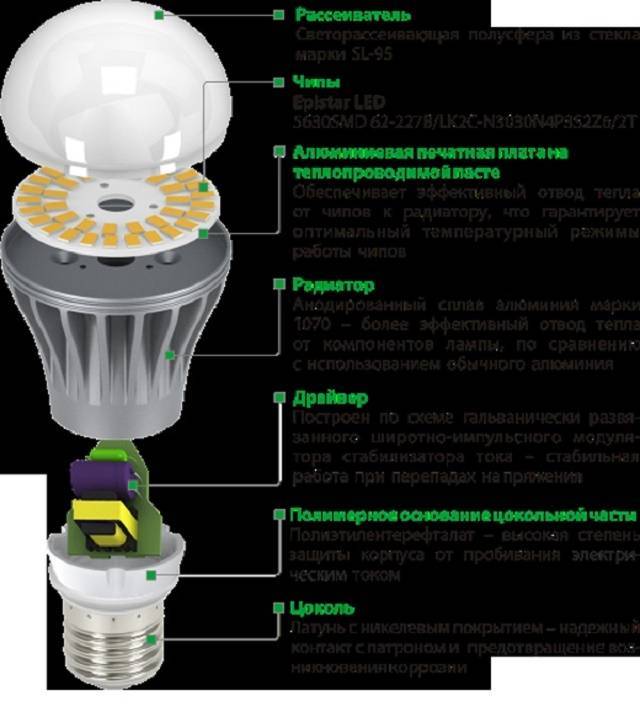

Брендовая Led-лампа

Устройство светодиодного светильника, изготовленного известной компанией, обязательно включает в себя:

  • Рассеиватель в форме полусферы. Может изготавливаться из пластика или стекла.
  • Алюминиевая печатная плата на теплопроводящей пасте.
  • Набор чипов.
  • Драйвер. Состоит из импульсного трансформатора, микросхем, полярных конденсаторов, планарных элементов. Также является соединителем цоколя и радиатора.
  • Основание цоколя из полиэтилентерефталата.
  • Цоколь с резьбой необходимого диаметра, выполненный из латуни с никелевым покрытием.

Низкокачественные изделия

Разобранная китайская светодиодная лампа

Приборы неизвестного производства обычно имеют низкую стоимость. Это связано с использованием некачественных материалов и отсутствием важных деталей – радиатора и драйвера. Вместо драйвера применяется обычный блок питания, размещенный рядом со светодиодами. Роль радиатора выполняет корпус, в котором проделывают отверстия. Такой способ малоэффективен, поэтому дешевые лампочки быстро выходят из строя.

Плата крепится к корпусу при помощи специальной защелки. Цоколь и плата соединяются пайкой. Такое соединение не может обеспечить высокую надежность и продолжительную работу светодиодов.

Филаментные приборы

Светодиодная филаментная лампа

Внешне филаментная лампочка похожа на лампу накаливания

Ее важное отличительное свойство – не требуется дополнительный отвод тепла. Такая светодиодная лампочка состоит из филамента и колбы

Работает на основе светодиодных нитей. Их количество выбирается в зависимости от мощности лампы. Светодиоды размещены на тонком стеклянном стержне — эта конструкция и называется филаментом. По всей длине нанесен люминофор, поэтому лампа желтая. Отвод тепла производится через колбу, внутри которой находится смесь газов.

Простейшая схема LED-лампы

Особенностью схемы, изображенной на рис. 3, является 2 светодиода, работающих встречно-параллельно. В этом варианте расположения каждый светодиод выполняет защитную функцию. Препятствует поражению обратным напряжением сети другого светодиода, а также увеличивает частоту пульсации LED-лампы до значения 100 Гц. Такой показатель частоты будет благоприятно влиять на ваше зрение.

Один из СД можно заменить на выпрямительный диод, выполняющий защитную функцию. Включается он в схему в направлении заменяемого СД. В этой компоновке элементов частота пульсации СД равняется 25 Гц. Резистор R1 должен быть мощностью не меньше 5 Вт и сопротивления 10-11 кОм. Тогда протекающий ток в СД будет равен 20 мА. Сопротивление R1 выбирается согласно величине номинального прямого тока СД. Данную лампу возможно сделать в корпусе испорченной компактной ЛЛ.

Простейшая схема LED-лампы

Преимущества светодиодных ламп

В настоящее время большое значение придается экономичной и долговечной работе осветительных приборов. Поэтому на первый план выходят светильники, создающие яркое освещение с выделением минимального количества тепла и небольшим энергопотреблением.  Они обладают низкой чувствительностью к перепадам тока и напряжения, могут выдерживать большое количество включений и выключений.

Всеми этими качествами в полной мере обладают светодиодные лампы. Они имеют несколько разновидностей, отличающихся по конструктивным и техническим характеристикам, что позволяет выбрать наиболее подходящий вариант. Все лампы отличаются наличием или отсутствием мерцания, степенью экологической безопасности, необходимостью в использовании выпрямителей тока и других дополнительных приборов.

Схема светодиодной лампы

Ремонт светодиодных ламп

Моргает светодиодная лампа

Схема светодиодной лампы на 220В

Светодиодные лампы нового поколения

Сравнение светодиодных ламп и ламп накаливания

Достоинства и недостатки светодиодных светильников

Подобные приборы, как и любые другие, обладают как положительными, так и отрицательными качествами, однако вторых значительно меньше. Среди плюсов можно отметить:

  • низкое потребление энергии при длительном сроке эксплуатации (до 50 000 часов);
  • высокий коэффициент полезного действия (КПД), который достигается за счет малой теплоотдачи;
  • возможность выбора любого цвета, включая многоцветные светодиодные ленты;
  • возможность диммирования, что позволяет выполнить зонирование помещений.

Стоит отметить безвредность светодиодов для человеческого организма

Если обратить внимание на люминесцентные светильники, то они со временем начинают пропускать сквозь трещины в люминофоре ультрафиолет. К тому же их утилизация как бытовых отходов запрещена по причине содержания в колбе паров тяжелых металлов, в том числе ртути. Устройство светодиодных светильников не предусматривает использования вредных для организма веществ

Устройство светодиодных светильников не предусматривает использования вредных для организма веществ.

Что касается недостатков, то их отмечается всего два:

  • Та же светодиодная лента требует установки дополнительного оборудования – адаптера, а иногда и контроллера. А вот спрятать эти устройства бывает сложно.
  • Деградация кристаллов. Со временем сила светового потока снижается. Интенсивность деградации зависит от качества самого чипа и блока питания, с которым он работает.

Проблемы нитевидных светодиодов

Колба, выполненная из стекла бьется. Хоть и форма колбы придаёт ей большую жесткость, и способна выдержать некоторую нагрузку, но все же она бьется. Рассеиватель стандартной светодиодной лампы гораздо прочнее. При этом битая филаментная лампа может сохранить свою работоспособность, что вы можете увидеть на фотографии.

Также сохраняется высокая вероятность поражения электрическим током, при прикосновении к токоведущим частям.

Этот вопрос прорабатывается производителями, ведутся работы по внедрению колб из поликарбоната, что повысит прочность и снизит стоимость продукта.

Бюджетные филаментные лампы не работают заявленные сроки в 15 000 и более часов, по причине низкого качества комплектующих. Лампа либо просто перестает включаться, либо начинают мерцать или перестают светиться отдельные нити.

Филаментные лампы в отличии от классических моделей светодиодных ламп, не поддаются ремонту, что является еще одним минусом в этой конструкции.

Преимущества филаментных ламп

  • Равномерное свечение во всех направлениях;
  • низкая рабочая температура;
  • хорошо выглядят, можно использовать в открытых и прозрачных светильниках;
  • утилизируются как бытовые отходы;

Недостатки

  • Цена выше чем у обычных;
  • хрупкая стеклянная колба;
  • не пригодны для ремонта;
  • при выходе из строя отдельной филаменты – создает дискомфорт и мигания;
  • разброс по качеству и выбраковка в разы большая, чем у пластиковых аналогов;
  • производятся только для сетей 220 вольт;
  • доступно два цоколя – E27 и E14;

У светодиодных ламп филаментного типа есть свои плюсы и минусы, однако минусов на момент написания статьи больше чем плюсов. Это не значит, что нужно забыть об этих лампах, просто нужно учитывать для чего вы её покупаете.

Филаментные лампы неплохо подойдут как источник света для настольных светильников, а также в декоративных целях. Они практически холодные во время своей работы. Репутацию филаментных ламп портит низкосортная продукция недобросовестных китайских производителей.

Способы сборки

По способу сборки изделия делятся на несколько категорий.

DIP

DIP расшифровывается как Dual In-line Package. Конструкция приборов интересна, но существенно устарела. Выделяют следующие размеры светодиодов:

  • 0,3;
  • 0,5;
  • 0,8;
  • 1,0 см.

Также полупроводниковые изделия различаются цветом, материалом изготовления, формой чипа. Из преимуществ DIP-сборки выделим малый нагрев и высокую яркость. Бывают одноцветные и многоцветные (RGB-технология). Можно распознать по характерной цилиндрической форме и встроенной линзе выпуклого типа.

«Пиранья»

Данная группа осветительных устройств характеризуется высоким световым потоком. Изготавливаются прямоугольной формы, имеют четыре PIN-вывода, бывают красными, синими, белыми или зелеными.

По сравнению с DIP-технологией изделия более жестко и прочно «сидят» на плате. Свинцовая подложка повышает теплопроводность, но в то же время понижает общую безопасность при эксплуатации. Широкая распространенность обусловлена большим диапазоном рабочих температур.

SMD-технология

SMD расшифровывается как Surface Mounting Device (в переводе с англ. — «устройство, фиксируемое на поверхности»). Эти светодиоды характеризуются мощностью в диапазоне 0,01–0,2 Вт. Главная особенность связана с наличием нескольких кристаллов (1–3), монтируемых на керамическую подложку.

Корпус покрыт люминофором. Стандартный припой используется для соединения основной платы и контактных площадок.

Из недостатков выделим низкую ремонтопригодность: если выйдет из строя хотя бы один диод, то придется заменять целую плату.

COB-технология

Последняя и наиболее надежная технология изготовления светодиодов получила название Chip On Board (COB). Полупроводники крепятся на плату без корпуса и какой-либо подложки, после чего покрываются люминофором.

Способы сборки

По способу сборки изделия делятся на несколько категорий.

DIP

DIP расшифровывается как Dual In-line Package. Конструкция приборов интересна, но существенно устарела. Выделяют следующие размеры светодиодов:

  • 0,3;
  • 0,5;
  • 0,8;
  • 1,0 см.

Также полупроводниковые изделия различаются цветом, материалом изготовления, формой чипа. Из преимуществ DIP-сборки выделим малый нагрев и высокую яркость. Бывают одноцветные и многоцветные (RGB-технология). Можно распознать по характерной цилиндрической форме и встроенной линзе выпуклого типа.

«Пиранья»

Данная группа осветительных устройств характеризуется высоким световым потоком. Изготавливаются прямоугольной формы, имеют четыре PIN-вывода, бывают красными, синими, белыми или зелеными.

По сравнению с DIP-технологией изделия более жестко и прочно «сидят» на плате. Свинцовая подложка повышает теплопроводность, но в то же время понижает общую безопасность при эксплуатации. Широкая распространенность обусловлена большим диапазоном рабочих температур.

SMD-технология

SMD расшифровывается как Surface Mounting Device (в переводе с англ. — «устройство, фиксируемое на поверхности»). Эти светодиоды характеризуются мощностью в диапазоне 0,01–0,2 Вт. Главная особенность связана с наличием нескольких кристаллов (1–3), монтируемых на керамическую подложку.

Корпус покрыт люминофором. Стандартный припой используется для соединения основной платы и контактных площадок.

Из недостатков выделим низкую ремонтопригодность: если выйдет из строя хотя бы один диод, то придется заменять целую плату.

COB-технология

Последняя и наиболее надежная технология изготовления светодиодов получила название Chip On Board (COB). Полупроводники крепятся на плату без корпуса и какой-либо подложки, после чего покрываются люминофором.

Как подключить светодиодные лампы на 220 вольт

Самая большая хитрость при подключении светодиодных ламп на 220 в, что никакой хитрости нет. Подключение происходит абсолютно точно также, как вы это делали с лампами накаливания или компактными люминесцентными лампами (КЛЛ). Для этого: обесточьте цоколь, а затем вкрутите в него лампу. При установке никогда не касайтесь металлических частей лампы: помните, что иногда нерадивые электрики вместо фазы могут провести через выключатель ноль. В таком случае, фазное напряжение никогда не будет сниматься с цоколя.

Производители выпустили светодиодные аналоги всех, выпускавшихся ранее типов ламп с самыми разными цоколями: Е27, Е14, GU5.3 и так далее. Принцип установки для них остается такой же.

Если же Вы купили светодиодную лампочку, рассчитанную на 12 или 24 Вольта, тогда Вам не обойтись без блока питания. Подключение источников света производится параллельно: все «плюсы» лампочек вместе к плюсовому выходу блока питания, а все «минусы» вместе — к «минусу» блока питания.

В данном случае, важно соблюдать полярность («плюс» — к «плюсу», «минус» — к «минусу»), поскольку светодиоды будут испускать световой поток только в том случае, если соблюдена полярность! Некоторые изделия при переполюсовке могут выйти из строя. Например, у вас есть мебельная подсветка на кухне, в гардеробе или в другом месте, составленная из 4-х галогенных ламп мощностью 40 Вт и напряжением 12 В, запитанных от трансформатора

Вы решили заменить эти лампы на светодиодные 4 штуки по 4–5 Вт

Например, у вас есть мебельная подсветка на кухне, в гардеробе или в другом месте, составленная из 4-х галогенных ламп мощностью 40 Вт и напряжением 12 В, запитанных от трансформатора. Вы решили заменить эти лампы на светодиодные 4 штуки по 4–5 Вт.

Иногда подобные светодиодные лампы для точечных светильников в большинстве случаев комплектуются блоком питания на заводе-изготовителе. При покупке таких ламп следует одновременно озадачиться и покупкой источника питания.

Технические характеристики галогенных источников света.

  1. Тип цоколя. От него зависит размер, конструкция светильника, схема подключения.
  2. Рабочее напряжение: постоянное (6, 12, 24 Вольта) или переменное.
  3. Мощность. Зависит от конструкции источника света: линейный лампы выпускают до 20 кВ, а миниатюрные бывают 20, 30, 40, 50 Вт и др.
  4. Цветовая температура: практически не меняется. Находится в интервале 2700 – 3000 К. Теплый свет комфортен для глаз.
  5. Индекс цветопередачи. Приближается к 100 – цвета не искажаются.
  6. Срок службы. В среднем 2000 часов. Если же условия работы будут «идеальными» (без скачков напряжения и т.п.), то он увеличится до 4000 часов.

Собираем простую лампочку из светодиодов

Прежде чем решиться на сборку светодиодной лампы своими руками, нужно тщательно продумать, где и как будет крепиться и помещаться такая схема. Рассмотрим, какие основные материалы для этого понадобятся, какие варианты корпусов для них можно применить и как выглядит пошагово процесс сборки самодельного светильника.

Материалы для изготовления

Для изготовления светодиодной лампы с заданными характеристиками своими руками потребуются следующие материалы:

  1. Светодиоды. Это могут быть как отдельные элементы, например, НК6 с силой тока 100 мА и падением напряжения в 3 В, так и готовые лед-полоски.
  2. Диоды-выпрямители или мосты, например, 1N4007.
  3. Предохранитель (можно извлечь из цоколя отработанной лампы).
  4. Конденсатор, емкостью и величиной напряжения равными лэд-кристаллам в собранной цепочке.
  5. Основа для крепления светодиодов. Это может быть пластиковая или картонная конструкция с хорошими электроизолирующими и пожаробезопасными свойствами.
  6. Клеящее средство для монтажа диодов к каркасу.

Корпуса для светодиодных приборов

Для максимальной просты и быстроты сборки светодиодной схемы можно использовать следующие варианты корпуса:

  1. Цоколь лампы накаливания.
  2. Корпус люминесцентного светильника.
  3. Галогеновая лампочка.
  4. Специально изготовленный каркас.

Использование первого метода предполагает извлечение колбы и спирали, а затем размещение внутри схемы, а снаружи на плате диодных элементов. Собранную конструкцию можно закрутить в любой патрон, однако эстетичность такого светильника будет не на высоте. Поэтому подходит больше для закрытых плафонов.

Второй способ более удобен и практичен. При этом сначала колбу нужно демонтировать, а плату из цоколя извлечь. Далее возможны следующие варианты сборки:

  1. Лед-кристаллы вставляются в заранее просверленные отверстия в крышке, размещаемой под колбой, а компоненты устанавливаются в цоколь.
  2. Плата со светодиодами помещается внутри цоколя, при этом лэд-элементы крепятся в крышке из-под пластиковой бутылки или подходящего размера кружка из пластика.

Оба варианта имеют эстетичный вид и вполне позволяют использовать такую светодиодную лампу в открытой люстре. Применение галогенок для этой цели весьма ограниченно – ввиду невозможности потом вкрутить их в стандартный патрон. Такой метод применим для изготовления своими руками индикаторов и специальных приборов.

Пошаговая инструкция

Рассмотрим, как изготовить своими руками простейшую светодиодную лампу на базе люминесцентного цоколя типа Е27. Для начала необходимо подготовить следующие материалы:

  1. Цоколь модификации Е27 от перегоревшей старой энергосберегающей лампы.
  2. RLD2-1-драйвер.
  3. НК6-диоды.
  4. Фрагмент плотного картона, лучше пластика.
  5. Моментальный клей.
  6. Провода.
  7. Ножницы, паяльная станция, плоская отвертка, плоскогубцы и прочие сопутствующие инструменты.

Сама инструкция по сборке своими руками элементарной светодиодной лампы выглядит так:

  • Разбирается старая люминесцентная лампа. Для этого на цоколе находятся углубления с защелками. Их нужно просто поддеть отверткой, и трубка с платой отсоединится.
  • Далее нужно демонтировать светоизлучающие трубки и извлечь круглую пластинку с шестью отверстиями.
  • К пластике закрепляется аналогичного диаметра картонное или пластиковое основание – для надежного крепления светодиодов.
  • В основании прокалываются по два отверстия под каждый из шести монтируемых диодов. Если используется картон, то последние нужно приклеить, а если пластик – просто прижать лед-элементы за счет электродов.
  • К каждой паре из 3 светодиодов по 0,5 Вт подсоединяется параллельно по одному драйверу RLD2-1 в соответствии со следующей схемой.
  • Припаять входные контакты драйверов к клеммам цоколя и установить их внутрь.
  • При этом между ними и платой обязательно положить еще одну картонную или пластиковую прокладку для электроизоляции.
  • Вставить основание с диодами в цоколь.
  • Подключить к сети и проверить работоспособность светодиодной лампы.

Собранный своими руками по такой схеме лед-светильник будет потреблять всего 3 ватта и выдавать светимость порядка 120 Лм. Ее можно закрутить в любой подходящий по параметрам электропатрон.

Анализ причины перегорания филаментной лампы

Чтобы не отставать от технического прогресса при появлении на рынке филаментных ламп приобрел двенадцать таких лампочек с цоколем Е14 мощностью 6 Вт для двух люстр.

Лампы красиво смотрелись в люстре и хорошо освещали помещение, но через год эксплуатации одна из них ярко вспыхнула и перестала светить. Решил выяснить, в чем причина отказа.

Попытка отделить цоколь от колбы лампы не увенчалась успехом. Клей-компаунд скрепил цоколь с колбой намертво. Пришлось применить разрушающий метод разборки с помощью тисков.

Для извлечения драйвера из цоколя пришлось, вращая его сжимать по немного тоже в тисках. Компаунд и остатки стекла колбы при этом крошились.

В результате удалось извлечь из лампы филаменты и драйвер без их повреждения. На фотографии показано как выглядит филаментная лампа без колбы и цоколя.

При осмотре драйвера сразу бросилось в глаза, что рядом с токоограничивающим конденсатором резистор был покрыт слоем копоти, что свидетельствовало о сгорании одной из деталей. Проверка резистора показала его исправность. Следовательно, вышел из строя конденсатор.

На противоположной стороне печатной платы драйвера был распаян только мостовой выпрямитель и нанесена маркировка для подключения. показала, что все диоды исправны.

Электрическая схема филаментной лампы

Для дальнейшего анализа причины отказа с печатной платы драйвера срисовал электрическую принципиальную схему филаментной лампы. Как видно из схемы, она практически не отличается от , собранной на обыкновенных светодиодах с токоограничивающим конденсатором.

Ток стабилизируется с помощью конденсатора С1, выпрямляется диодным мостом VD1-VD4 и далее поступает на филаменты HL1-HL6, соединенные последовательно двумя параллельными группами по три. Резисторы служат для разряда конденсаторов после выключения лампы. С2 сглаживает пульсации.

Достоинством этой схемы драйвера является простота, позволяющая поместить его даже в цоколь Е14, высокий КПД и практически отсутствие выделения тепла. Недостатком является большой светового потока, что исключает использование ламп с таким драйвером для освещения рабочих мест с напряженным трудом.

Если необходима филаментная лампа с малым коэффициентом пульсаций, то нужно приобретать с драйвером на микросхеме. На фото классическая схема такого драйвера, но он больше по размерам, поэтому устанавливается только в филаментные лампы с цоколь Е27.

Проверка филаментов лампы

Для проверки филаментов необходимо на их выводы подать напряжение постоянного тока не менее 60 В. Поэтому мультиметром, который выдает в режиме измерения сопротивления напряжение не более 9 В прозвонить филамент невозможно.

Поэтому для проверки филаментов был использован драйвер, извлеченный из лампы. Конденсатор С1 был в обрыве, поэтому был выпаян и вместо него запаян исправный навесной такой же емкости.

При подаче напряжения на драйвер, засветился только один из шести филаментов, и то участками, что указывало на возможную неисправность всех филаментов лампы.

Для проверки филаментов они были разъединены и проверены по отдельности. Подключались к родному драйверу, последовательно с которым по цепи подачи питающего напряжения был запаян дополнительных конденсатор такой же емкости.

Как и ожидалось, все филаменты оказались неисправными. Один из них засветился, как и ранее, участками, что не позволяло его дальнейшее использование.

Причина перегорания филаментной лампы

Филаментная лампа перегорела из-за электрического пробоя токоограничивающего конденсатора С1. В результате все напряжение питающей сети (220 В) было приложено к выводам светодиодных филаментов и через них потек ток, превышающий допустимый.

Светодиоды от перегрева перегорели, как и сам конденсатор. От него и покрылась копотью печатная плата.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
