Технические особенности подбора УЗО
Техническая сторона подбора заключается в следующем:
- Выбирать аппарат необходимо с возможностью размыкания всех фаз и нулевого провода. Это обезопасит от возможных осложнений.
- Не допускать электрического контакта рабочего «нуля» включенного через аппарат с защитным «нулем».
- Желательно выбирать аппарат защиты с учетом 30% запаса по номинальному току нагрузки.
- Некоторые аппараты не допускают применение алюминиевых проводов.
До начала работ по монтажу приборов необходимо провести тщательную ревизию существующей проводки, заменить участки, которые не соответствуют по утечкам техническим требованиям.
Что лучше УЗО или дифференциальный автомат?
Как известно из всего опыта нашей жизни, что вечного нет ничего или как говорится на всякую старуху, рано и поздно приходит проруха и случается, что вышла из строя электротехническая начинка щита. Возникает вполне резонный вопрос в процессе замены, УЗО или дифференциальный автомат, что выбрать? Тут определенного ответа не существует, все зависит от разнообразных параметров, как самой сети, так и пользовательской аппаратуры, а также цели для чего нужна та или иная автоматика.
В этом случае, что лучше УЗО или дифференциальный автомат не вполне корректный вопрос. Если цель – защита от удара током, например, стиральной машины или нагревателя, то рекомендуется применять двукратную защиту, устанавливая, как дифавтомат, так и УЗО.
Поэтому ни один уважающий свою репутацию профессионал- электрик не скажет с кондачка, что лучше диф или УЗО с автоматом. Скорее всего он будет рекомендовать монтаж всего комплекта этих защитных автоматов по ниже приведенной схеме, которая является одним из многочисленных вариантов их подключения.
Применив эту схему подключения сами собой отпадут вопросы: УЗО и дифавтомат, что выбрать или что лучше дифавтомат или УЗО автомат?
Коммутационные приборы отключения нагрузки
Если электросистема квартиры или дома разделена на отдельные контуры, рекомендуется каждую линию электроцепи оснащать отдельным автоматическим выключателем, а на выходе устанавливать УЗО.
Однако вариантов подключения гораздо больше, поэтому для начала необходимо понять разницу между УЗО и дифференциальным автоматом, а затем уже производить монтаж.
Автоматические выключатели – модифицированные «пробки»
Когда о многообразии защитных устройств не было и речи, при излишней нагрузке на линию срабатывали «пробки» — простейшие аварийные приборы.
Их функционал усовершенствовали и получили автоматические выключатели, которые срабатывают в двух случаях — при возникновении короткого замыкания и при увеличении нагрузки, близкой к критической.
Конструкция автомата проста: внутри корпуса из прочного технопластика заключены несколько функциональных модулей. Снаружи находится рычаг замыкания/размыкания цепи и крепежный паз для «посадки» на дин-рейку (+)
В одном электрощитке может находиться и один, и несколько выключателей, их количество зависит от числа контуров, обслуживающих квартиру или дом.
Чем больше отдельных линий, тем легче заменять или ремонтировать электроустройства. Для установки одного прибора не нужно отключать всю сеть.
Обязательное условие сборки домашней электросети – подключение автомата. Выключатели быстро срабатывают при перегрузке системы и по причине короткого замыкания. Единственное, от чего они не могут защитить, – токи утечки.
УЗО – устройства автоматической защиты
Именно УЗО является тем прибором, который в автоматическом режиме анализирует силу тока на входе/выходе и предохраняет от токов утечки. По форме корпуса он похож на автоматический выключатель, но работает по иному принципу.
Внутри корпуса размещено рабочее устройство – сердечник с обмотками. Магнитные потоки двух обмоток направлены в противоположные стороны, что создает баланс. Таким образом, магнитная сила в сердечнике сводится к нулю.
Как только происходит ток утечки, появляется разница значений магнитных потоков – выходная величина уменьшается. В результате взаимодействия потоков срабатывает реле и разрывает цепь. Временной интервал срабатывания в пределах 0,2-0,3 сек. Этого времени достаточно, чтобы спасти человеческую жизнь.
Внешними отличительными чертами является наличие дополнительных клемм (у автомата по 1 штуке сверху и снизу), кнопка тестирования, более широкая лицевая панель, другая маркировка (+)
На корпусе можно увидеть маркировку 10 … 500 мА. Так обозначается номинальная сила тока утечки. Для домашнего применения обычно выбирают УЗО с показателем 30 мА.
Приборы с обозначением 10 мА могут пригодиться, если отдельный контур выведен на детскую комнату или в санузел, где наблюдается повышенный уровень влажности.
УЗО предохраняет от токов утечки, но бесполезно при усиленной нагрузке на провода, а также ничем не поможет при коротком замыкании. По этой причине два устройства – УЗО и автоматический выключатель – всегда монтируют в паре.
Только вместе они обеспечат полноценную степень защиты, которая обязательно должна присутствовать в каждой бытовой электросистеме.
Дифференциальный автомат – максимальная защита
Когда мы говорим о том, чем принципиально отличается УЗО от дифференциального автомата, то имеем в виду не отдельно установленный прибор УЗО, а пару «УЗО + выключатель».

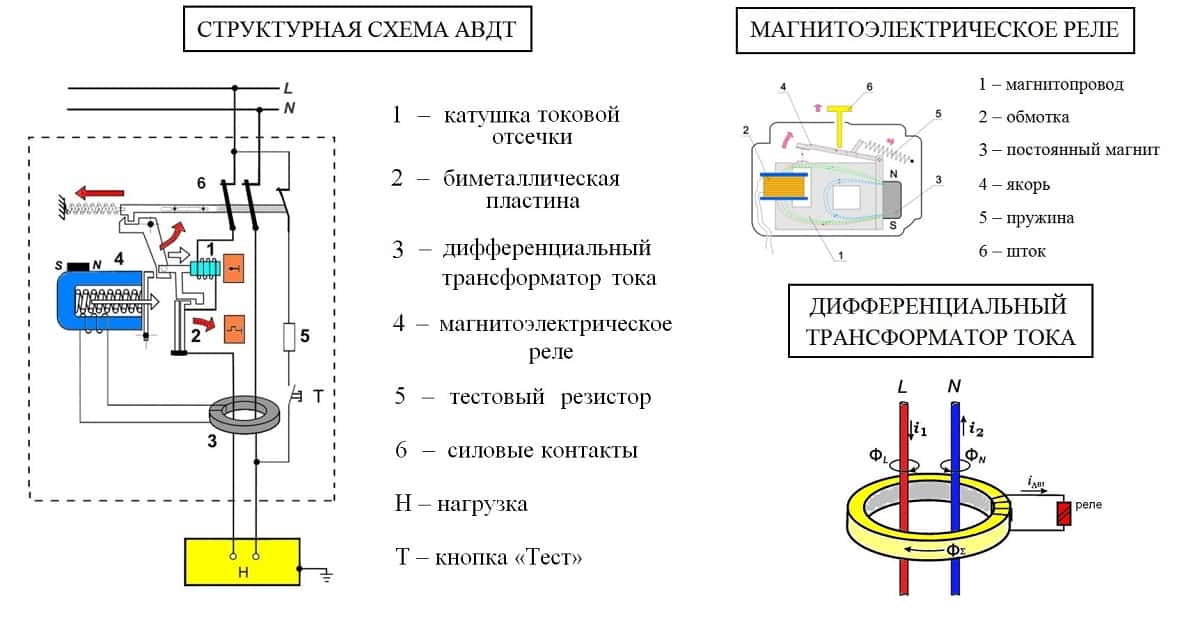

Автоматический выключатель дифференциального тока (АВДТ), по своей сути, и есть эта пара, но объединенная в одном корпусе.
Таким образом, он сразу выполняет три главные функции:
- защищает от токов утечки;
- предотвращает перегрузку линии;
- моментально срабатывает при коротком замыкании.
Несмотря на небольшие размеры, прибор действует эффективно и оперативно, но при одном условии – если он выпущен под надежной, зарекомендовавшей себя маркой.
Если не знать нюансов устройства и условных обозначений, размещенных на корпусе, дифавтомат можно легко спутать с УЗО. Одна из подсказок – маркировка АВДТ (+)
В технической документации, которая обязательно прилагается к устройству, перечислены его характеристики. Обозначение наиболее важных показателей напечатано на корпусе с лицевой стороны.
Кроме маркировки наименования, здесь указан номинальный ток нагрузки и ток утечки. Единицы измерения те же, что и у простых автоматов – мА.
С первого взгляда может показаться, что появление дифавтомата полностью перечеркивает существующую изначально схему «выключатель + УЗО». Однако существует множество нюансов, регулирующих выбор того или иного решения, и в итоге обе схемы установки являются актуальными и востребованными.
Критерии выбора устройств электрозащиты
Постараемся разобраться, что лучше для дома – УЗО или дифференциальный автомат, и рассмотрим различные ситуации монтажа. Чаще всего на выбор влияют такие факторы, как позиция прибора в электрощите, нюансы подключения к линиям электроэнергии, возможность технического обслуживания или замены.
Особенности монтажа в электрощите
Электрощит представляет собой металлический ящик, внутри которого обычно расположены устройства защиты и электросчетчик. Рабочая панель, к которой крепятся приборы, ограничена в размерах.
Если происходит усовершенствование электросети и при этом устанавливают дополнительные модули, то появляется дефицит свободных мест на дин-рейках. В этом случае дифавтоматы оказываются в выигрышном положении.
Схема расположения на дин-рейке пар «автомат + УЗО» (верхний ряд) и дифавтоматов (нижний ряд). Очевидно, что нижние устройства занимают меньше места. Разница возрастет, если защита будет рассчитана на большее количество контуров
Современные оснащение квартир электричеством ориентировано на увеличение числа контуров. Это связано и с появлением большого количества мощной техники, и с разделением сети на множество линий. В такой ситуации, при отсутствии дополнительного пространства, единственным разумным решением является подключение дифавтоматов.
Подбирая устройства, обратите внимание на приборы, занимающие одно модуль-место. Такие модели уже появились в продаже, но стоимость их чуть выше, чем у традиционных
Сложность подключения проводов
Главное отличие подключения между двумя обозначенными вариантами – в количестве проводов. Два отдельных устройства в сумме имеют больше клемм – 6 штук, тогда как у дифавтомата их всего четыре. Отличается и схематика подключения.
Сравнительная схема установки и подключения защитной пары и дифавтомата. Результат срабатывания в аварийной ситуации и надежность устройств одинаковая, а порядок присоединения проводов отличается
На схеме хорошо показана коммутация проводов.
При подключении пары АВ+УЗО расклад такой:
- фазный провод присоединяется к клемме АВ;
- соединяется перемычкой выход автомата и L-клемма УЗО;
- выход фазы УЗО направляется к электроустановкам;
- нулевой провод связан только с УЗО – на входе с N-клеммой, на выходе – отправляется к электроустановкам.
У дифавтомата подключение происходит намного проще. Перемычки не нужны, лишь присоединяются фаза и нуль к соответствующим клеммам, а с выходов отправляются к нагрузке.
Что это дает монтажнику? Облегчает процесс подключения, уменьшает количество проводов, соответственно, гарантирует больше порядка на электрощите.
Как производится диагностика срабатывания
Если рассматривать приборы из среднего ценового сегмента, то здесь преимущества у тандема «автомат + УЗО». Предположим, произошло аварийное отключение электроэнергии на одном из контуров.
Сразу определить причину срабатывания защиты сложно, так как это может быть и ток утечки, и короткое замыкание, и суммарная нагрузка, с которой не справились провода.
По сработавшему УЗО или автомату сразу видно, где искать причину. В первом случае – проблема с изоляцией, во втором – увеличенная нагрузка или короткое замыкание. Последнее можно определить по дополнительным признакам
Если на сбой в сети среагировал дифавтомат, то причину придется искать дольше. Необходимо проверить все версии, а это отнимет больше времени и сил.
Чтобы упростить диагностику, рекомендуется приобретать приборы из более дорогого ценового сегмента – они оснащены дополнительной индикацией, указывающей на возможную проблему.
Какие приборы дешевле купить и починить?
Бывают ситуации, когда выбор основан на стоимости. Например, существует бюджет, за рамки которого никак не выйти. В этом случае решающую роль играет суммарная стоимость всех подключенных устройств защиты.
На первый взгляд, большее число приборов характеризуется более высокой ценой. На самом деле все обстоит иначе: универсальный дифавтомат обходится в круглую сумму, а набор других устройств оказывается экономичным.
Если промониторить ценники всех обозначенных автоматов, то получается, что один дифавтомат почти в два раза дороже, чем комплект «АВ + УЗО»
Следует помнить, что количество линий обычно 3 или более, поэтому разница между покупками вырастает. Если для одного контура приобретение АВДТ дороже всего на 1 тыс. руб., то для пяти контуров разница в суммах вырастает до 5 тыс. руб.
Таким образом, и дифавтоматы, и блоки УЗО с автоматическими выключателями имеют свои преимущества и недостатки. Если АВДТ выигрывают в компактности и удобстве подключения, то они же явно проигрывают при диагностике и учете стоимости.
Какое устройство лучше выбрать
Перед монтажом проводки необходимо определиться с планируемой нагрузкой, и исходя из полученных результатов делать выбор. Ориентироваться необходимо на предельный ток и мощность, основываясь на паспортных данных потребителей электроэнергии.
Приведем некоторые модели, которые хорошо себя зарекомендовали среди пользователей:
- Legrand в электронно-механической или электронной модификациях;
- IEK и Шнейдер электрик – имеют множество плюсов, универсальны;
- ABB 16A – моментальное отключение в случае короткого замыкания;
- АД 12 – работает при стандартном режиме и снижении напряжения до 50 В;
- EKF АД 32 – часто используется для подключения бойлеров на кухне и в ванной.
Чтобы определиться с отличиями, необходимо ознакомиться с их характеристиками и рассчитать планируемую нагрузку в сети, количество подключенной техники и ее мощность. При грамотном подборе электросеть будет надежно защищена от токов утечек и перегрузок.
Разница между УЗО и дифференциальным автоматом
При проектировании системы электроснабжения особое внимание уделяется защитным мероприятиям. В первую очередь требуется защита от коротких замыканий, скачков напряжения, утечек тока на корпус электроприборов
Для этих целей используются устройства защитного выключения, автоматические выключатели и дифференциальные автоматы.
Внешне они похожи друг на друга, поэтому нередко возникает вопрос, чем отличается УЗО от дифференциального автомата и как определить принадлежность каждого из них. Они оба являются защитными устройствами, повышающими уровень безопасности при эксплуатации электрооборудования и бытовой техники. Во многих случаях хозяева даже не подозревают, какой именно прибор установлен в квартирном распределительном щитке и не могут различить их между собой. Подобная ситуация продолжается до тех пор, пока не случится авария в сети, когда встает вопрос о замене УЗО и правильном использовании дифавтомата.
Более правильным названием для УЗО будет дифференциальный выключатель, поскольку данное устройство выполняет отключение нагрузки, когда дифференциальный ток превышает допустимое значение. Это же название включается и в маркировку изделия, позволяя точно определить, отличие дифавтомата от УЗО. Срабатывание аппарата происходит в том случае, когда изменяется векторная разность токов, возникающих в трансформаторе, который, в свою очередь, является составной частью дифференциального выключателя. Основной причиной срабатывания становится прикосновение к токоведущим частям, перегрев или возгорание, вызванные утечками тока.
Очевидная разница между УЗО и дифавтоматом заключается в более расширенных возможностях последнего. В этом приборе соединились вместе качества автоматического выключателя и устройства защитного отключения. Таким образом, дифференциальный автомат защищает не только от ударов электротока при утечках и соприкосновениях с токоведущими частями, но и предупреждает негативные последствия от действия короткого замыкания и перегрузок.
Еще одно отличие УЗО от дифавтомата заключается в различных функциях каждого из них. Например, УЗО осуществляет контроль над утечками тока и отслеживает поступление напряжения к потребителям. То есть, при возникновении перегрузки, когда одновременно включено сразу несколько приборов, дифференциальный выключатель никак не отреагирует и проводка просто сгорит. Эти устройства не отключают напряжение даже при искусственном создании короткого замыкания за счет соединения фазы и нуля. Со всеми проблемами без исключения способен справиться только дифференциальный автомат, обладающий необходимыми качествами.
Что лучше — УЗО и ВА по отдельности или дифавтомат
Такой вопрос, без сомнения, встаёт перед каждым, кому приходится подключать электричество в доме или квартире, поскольку применение аппаратов защиты является обязательным (требования ПУЭ). У каждого варианта есть и достоинства, и недостатки. Для начала оценим сильные стороны дифавтоматов:
Размер. В самом распространённом случае, когда сеть является однофазной, а УЗО предполагается применить двухполюсное, дифавтомат займёт на DIN-рейке 2 модуля, тогда как пара «УЗО + ВА» — целых 3 (2 будут заняты УЗО). Если электропотребители будут разделяться на несколько групп, что делается очень часто, то ВА и УЗО, соответственно, тоже потребуется несколько, а значит и места при замене их на дифавтомат будет сэкономлено достаточно много. Этот фактор особенно актуален для тех пользователей, кому приходится иметь дело с малогабаритными электрощитами.
- Количество соединений и простота монтажа. Подключить одно устройство вместо двух, хоть и незначительно, но всё-таки проще. Если этим занимается малоопытный монтажник, то ещё и вероятность ошибки будет ниже. Но самое главное — уменьшится количество соединений, что положительно скажется на КПД и надёжности системы.
А вот какие аргументы приводятся в пользу применения отдельных устройств:
- Стоимость. У большинства производителей, известных высоким качеством своей продукции, дифавтомат стоит дороже отдельно взятых УЗО и ВА с теми же параметрами. Необходимо также учитывать стоимость замены аппарата в случае выхода его из строя. Если, к примеру, «посыпется» УЗО, то и менять придётся только его. Если же у дифавтомата откажет какой-либо модуль, то придётся менять всё устройство целиком, даже если второй модуль будет работоспособным. Повторимся, что всё вышесказанное является правилом только для брендовой продукции — у производителей среднего и бюджетного классов такое соотношение цен наблюдается далеко не всегда. Например, дифавтомат АВДТ32 на 16А/30мА компании IEK стоит 600 руб., тогда как УЗО марки ВД1–63 с такими же параметрами и выключатель автоматический ВА47–29 на 16 А от того же производителя стоят, соответственно, 600 и 35 руб. Но даже в этом случае, хотя разница в стоимости дифавтомата и пары «УЗО + ВА» практически незаметна, преимущество отдельно стоящих устройств является очевидным: если в дифавтомате выйдет из строя модуль защиты от перегрузок и КЗ, то замена аппарата обойдётся в 600 руб., в то время как поломка отдельно стоящего ВА потребует затрат в размере всего лишь 35 руб.
Удобство эксплуатации. Пользователь, у которого установлены отдельные УЗО и ВА, при возникновении нештатной ситуации легко догадается в чём дело. Если сработало УЗО, значит, имеет место утечка тока, если ВА — имеет место перегрузка или КЗ. Для владельца дифавтомата проблема будет не столь очевидной, поскольку непонятно, какой именно модуль сработал. Конечно, всё это относится только к дифавтоматам в самом простом исполнении и не является актуальным для более современных приборов, оснащённых индикатором срабатывания УЗО (специальные флажки). Но выпуск последних освоили ещё не все производители и даже у именитых брендов такие аппараты имеются не в каждой серии.
Итак, в каждом отдельно взятом случае предпочтительным может оказаться как один, так и другой вариант. Всё зависит от схемы защищаемой сети (в частности, от количества групп), размеров электрощита и конкретных моделей устройств, на которых пользователь решил остановить свой выбор.
Что же касается рабочих параметров и надёжности, то в этом отношении УЗО и дифавтоматы идентичны. Модули защиты от утечки тока в дифавтоматах также бывают электронными и электромеханическими, и точно так же дифавтомат нужно выбирать по виду тока утечки — только для переменного тока (тип АС), для переменного и пульсирующего постоянного (тип А) либо для всех видов тока, включая выпрямленный (тип В).
Отличие УЗО от дифференциального автомата
Разберемся детально по отдельным техническим характеристикам, чем отличается УЗО от универсального дифавтомата и как можно использовать преимущества каждого прибора.
Отметим основное отличие, что УЗО не обеспечивает защиту сети от перегрузки и коротких замыканий. То есть он выступает исключительно индикатором, по которому контролируется утечка тока, ведь в случае повреждения изоляции и появления протечки выполняется отключение электросети.
Если включены в сеть одновременно все электроприборы и создается намеренная перегрузка, устройство защиты не сработает, а дифференциальный автоматический выключатель моментально обесточит сеть, не позволив возникнуть возгоранию и плавлению изоляции.
Задаваясь вопросом, что выбрать – УЗО или универсальный дифференциальный автомат, необходимо рассмотреть их технические параметры и сопоставить с характеристиками сети, требуемыми задачами:
- маркировка номинального тока – одно из ключевых отличий УЗО от дифавтомата. На корпусе должны быть указаны нормативный рабочий ток и ток утечки. Если указан только один параметр, это первый аппарат – на нем указывается величина номинального тока. Если перед цифрой написана буква, значит перед вами дифавтомат;
- электросхема на приборе – аппараты содержат схожие принципиальные схемы, на схеме УЗО – это овал, обозначающий дифференциальный трансформатор и электромеханическое реле. На схеме второго прибора нанесены дополнительно расцепители теплового и электромагнитного типа, которые защищают от перегрузки и замыканий. В схематическом изображении состоит основная разница между УЗО и дифференциальным автоматом;
- наименование на корпусе прибора сбоку – наносится не на всех приборах;
- аббревиатура на приборе. Чтобы понять, что перед вами – дифавтомат или УЗО, на устройствах отечественных производителей указано ВД или АВДТ.
Пытаясь разобраться в вопросе, в чем разница между УЗО и дифавтоматом, необходимо ориентироваться на перечисленные технические параметры, а также на стоимость. Качественный дифавтомат имеет стоимость ниже, чем аппарат защитного отключения в паре со стандартным выключателем
В процессе выбора рекомендуем обратить внимание на зарубежных производителей, поскольку они характеризуются лучшими показателями времени срабатывания, надежностью элементов и корпусов. Подключение УЗО осуществляется для защиты от утечки, поэтому выбирайте качественную технику, которая в паре с выключателем обеспечит надежную защиту
Важно заметить, что надежность срабатывания мало отличается, основные отличия заключаются во времени срабатывания и функционировании специальных расцепителей двух типов в дифавтомате. Минусом последнего является невозможность определения, что стало причиной срабатывания: перегрузка сети, короткое замыкание или утечка
Достоинством АВДТ считается совмещение в своем корпусе двух устройств. В распределительном щитке появляется дополнительное место для однополюсного автомата. Однако в случае поломки потребуется полноценная замена. Устройство защитного отключения занимает два места, поскольку подключается в комплекте с автоматом. Такая комплектация упрощает процесс ремонта в случае выхода из строя – замене подлежит только один элемент.
Прокладывая сети электропроводки в квартире или частном доме, не принципиально, что установить – дифавтомат или отдельно УЗО с автоматическим выключателем, вопрос будет лишь в свободном месте в щитке. При монтаже в большом частном доме необходимо заблаговременно просчитать потенциальную нагрузку и сделать выбор в пользу вариантов, которые справятся в случае перегрузок при имеющемся количестве бытовой техники.
В чем отличия по принципу работы устройства защитного отключения и дифавтомата
Мы не станем подробно рассматривать конструкцию и основы функционирования этих аппаратов. Однако предоставленной информации будет достаточно, чтобы абсолютно точно разобраться, что же установлено в щите и насколько это обезопасит в дальнейшем. Безусловно, опытные электрики такие детали знают досконально, но простым потребителям будет интересно. Тема особенно актуальна при осуществлении модернизации бытовых элекросетей: ремонт проводки, замена счетчика, установка щита.

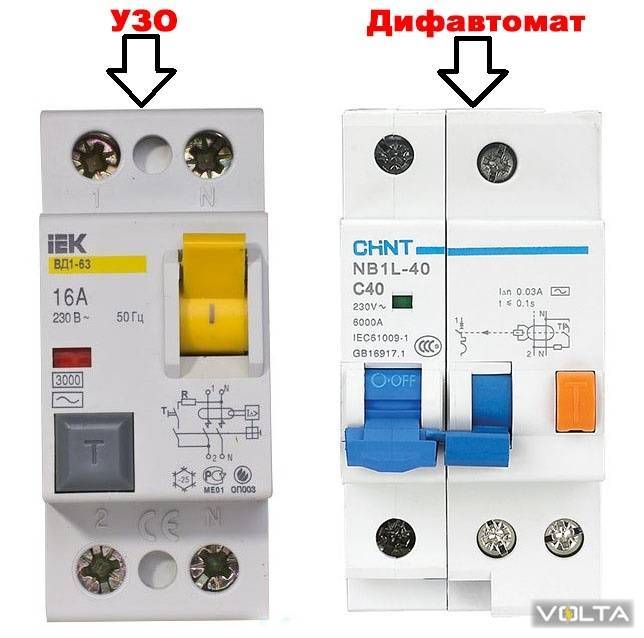

Внешне понять, чем отличается УЗО от автоматического выключателя дифференциального тока, практически невозможно. Они похожи, но функции выполняют разные:
- Устройство защитного отключения – сравнивая величину тока, подходящую к электропотребителю и исходящую от него, прибор определяет уровень утечки. Когда разность значений токов достигнет опасных для жизни масштабов (в среднем это 30 мА), то защитное устройство отключит напряжение. Это не только спасает человека от электротравм при прикосновении к поврежденному оборудованию, но и эффективно предотвращает пожар при нагреве проводников при утечке.
- Дифавтомат – это уникальная конструкция, совмещающая в себе автомат и уже упомянутое УЗО. Таким образом, дифференциальный автомат обеспечивает защиту электропроводки от перегрузок и коротких замыканий, а также от возникновения утечек тока.
В целом, устройство защитного отключения и принцип работы его схемы защищает от поражения электротоком и утечек проводки, сопровождающихся пожаром. Многие пользователи считают, что установив данный коммутатор, они полностью защищены. Отнюдь, это не так, в отличие от дифавтомата, он не в состоянии уберечь сеть от перегруза и коротких замыканий.
Говоря доступным языком, такой коммутационный прибор контролирует наличие утечки тока от главных потребителей. Когда изоляция повреждена, схема среагирует и отключит сеть. Вместе с тем, УЗО обладает рядом недостатков:
- При одновременном включении ряда мощных электрических потребителей создается перегрузка, и агрегат не сработает.
- Если соединить фазу и ноль при работающем устройстве защитного отключения, т.е. организовать крупное КЗ, то прибор также не отключит сеть.
- При отключении «нейтрали» элемент не работает, в это время в фазном проводнике присутствует напряжение, что представляет опасность.
- Установка не сможет работать при понижении напряжения в сети ниже номинального. Электронный тип аппаратов полностью зависит от наличия питающей энергии, их механизм функционирует от контролируемой сети или внешнего блока питания.
Выводы
Перечисленных пунктов вполне достаточно, чтобы понять, чем отличается УЗО от дифференциального автоматического выключателя, не вникая в особенности их конструкции
Подводя итоги, важно отметить, что устройство защитного отключения не в состоянии защитить сеть от короткого замыкания или перегрузки. Поэтому его всегда включают в схему последовательно с обычным автоматом, чтобы один компонент предохранял от утечек, а второй – от КЗ и перегрузок
Используя дифавтомат, можно избавиться от описанных ситуаций. Он гарантированно отключит сеть при непосредственном прикосновении человека к оборудованию, находящемуся под напряжением. Повреждение изоляции и контакт токоведущих линий с корпусом также вызывает срабатывание этого коммутационного прибора.
