Вакуумный клапан для канализации

Для чего нужен вакуумный клапан в канализационной системе

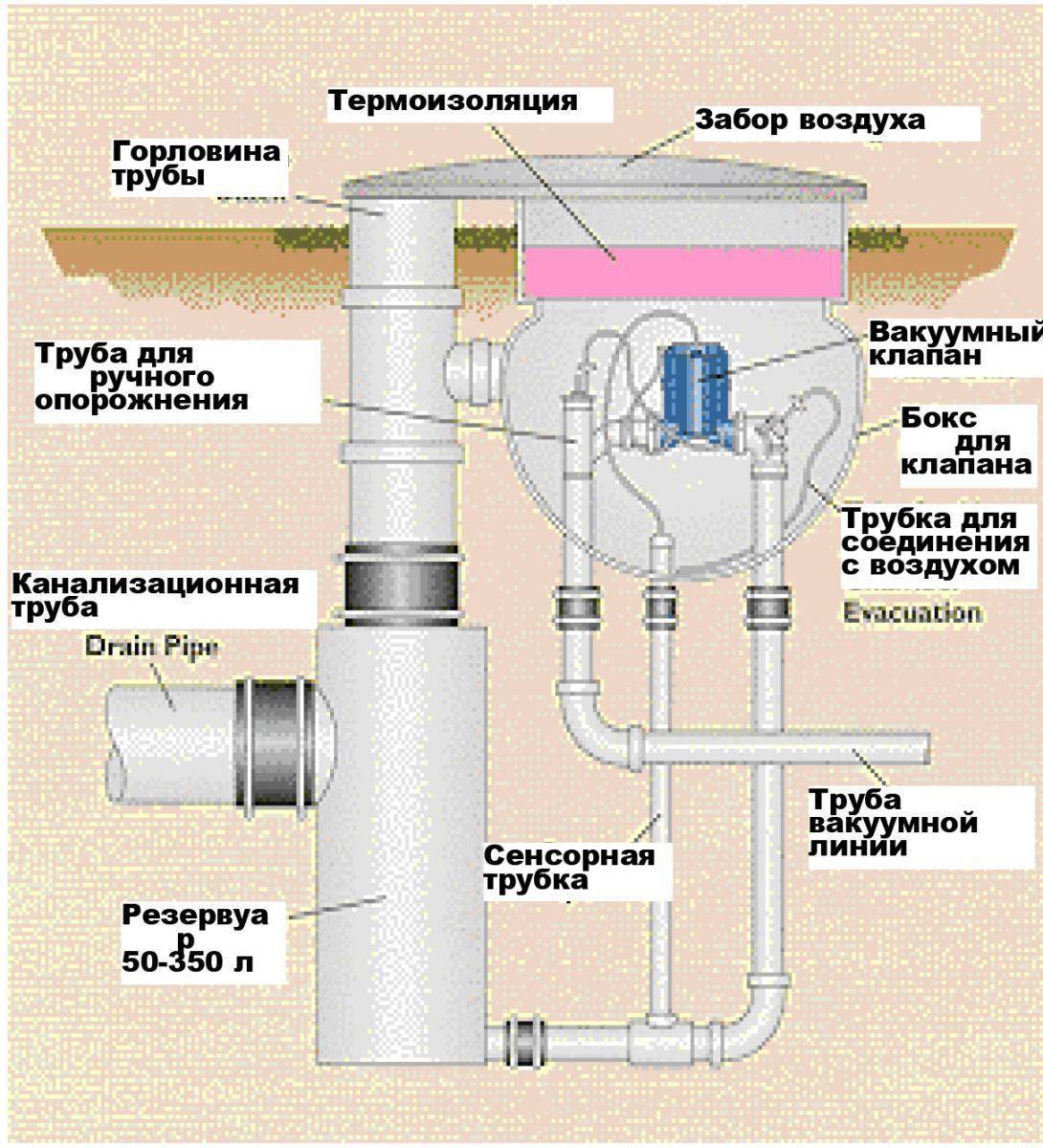

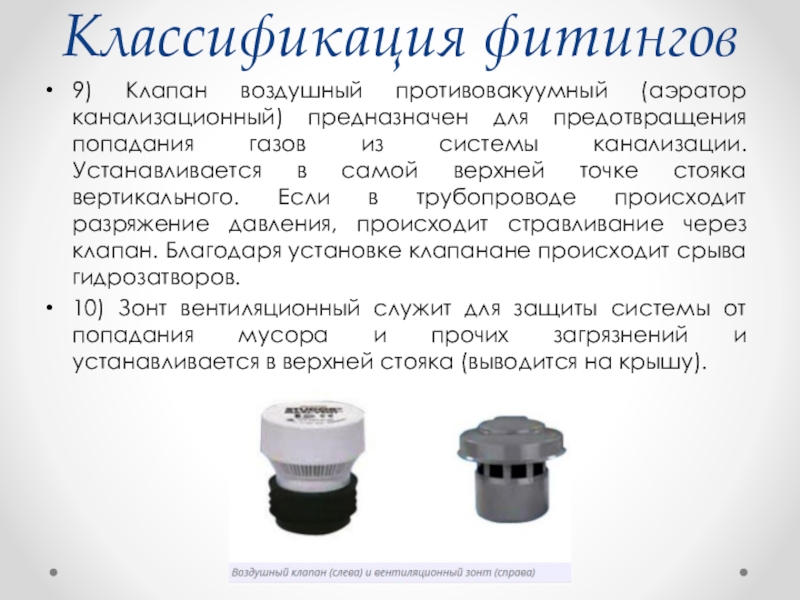

Вакуумный клапан представляет собой специальное автоматическое устройство, предназначенное для обеспечения нормального гидравлического режима и герметичности системы канализации здания.

Все сантехприборы оборудуются специальными гидрозатворами в виде V-образного сифона. Благодаря им у прибора всегда остается некоторое количество жидкости, которое не позволяют попадать в помещения газам и неприятным запахом, образующимся в канализации.

Однако при «сливе-смыве» сточная жидкость, заполнив все сечение трубопровода, создает в нем своеобразный «поршень». По мере его продвижения по трубе за ним образуется зона разряжения, буквально высасывающая воду из сифона.

Именно для компенсации этих колебаний давления и служит вакуумный клапан.

Будучи установленным на такую систему канализации, он автоматически откроется при снижении давления в трубопроводе и уравняет его с атмосферным. Теперь даже при одновременном срабатывании нескольких сантехприборов, разряжение и «срыв сифона» практически невозможны.

Вакуумные клапаны рекомендуется использовать в следующих случаях:

1. При невозможности смонтировать вентилируемую систему канализации в здании из-за его конструктивных или иных особенностей.
2. При подключении к горизонтальному участку большой протяженности сразу нескольких приборов и при возможности их одновременного действия.
3. Если устанавливаемое сантехоборудование находится на значительном удалении от вентилируемого стояка.
4. Для монтажа локальных систем канализования малоэтажных зданий.
5. В целях экономии материалов.

Устройство клапана и его монтаж

Принцип работы вакуумного канализационного клапана достаточно простой. В то время, когда стоки движутся по стояку, создавая тем самым разряжение, запорный элемент клапана раскрывается, в следствии чего происходит подсос воздуха. В то время, когда давление в системе выравнивается, пружина возвращает клапан на свое место, в следствии чего предстоящее движение газов делается неосуществимым, соответственно, неприятные запахи не попадают в помещение.

Обычный вакуумный канализационный клапан имеет пластмассовый корпус. Основным элементом конструкции есть шток, который поднимает боковое выпускное отверстие. При понижении давления в системе, шток опускается, в следствии чего отверстие перекрывается.

Дабы шток не поднимался выше, чем необходимо, над ним находится резиновая прокладка. Нужно заявить, что существуют конструкции, в которых вместо штока употребляется резиновая мембрана. Их недостатком есть стремительный износ мембраны, в следствии чего ее нужно систематично поменять.

Совет! Цена вакуумных клапанов с мембраной мало ниже устройств со штоком, но, покупать их не нужно ввиду стремительного выхода из строя.

направляться подчернуть, что существует два вида вакуумных клапанов:

Назначение	Диаметр аэратора
Для раковин	50 мм
Для неспециализированного стояка	110 мм

Обратите внимание! Первый клапан возможно применять лишь для нескольких сантехнических устройств, к примеру, раковины и унитаза. Внешний вид устройств может варьироваться, помимо этого смогут иметься незначительные технические различия, но, принцип работы и диаметр канализационных аэраторов остается однообразным

Внешний вид устройств может варьироваться, помимо этого смогут иметься незначительные технические различия, но, принцип работы и диаметр канализационных аэраторов остается однообразным.

Особенности монтажа

Сейчас рассмотрим, как верно установить вакуумный клапан на канализацию. Для исполнения данной операции не обязательно приглашать эксперта, поскольку совладать с ней сможет любой домашний мастер. Но, нужно предварительно ознакомиться с рядом нюансов данной операции.

Часто вакуумный клапан канализации вызывает у потребителей непонимание. В следствии многие домашние мастера демонтируют верхнюю часть стояков, которая возвышается над крышей, и вместо них устанавливают данное устройство. Делать этого не следует, поскольку клапан полностью не заменяет вентиляцию канализации, в случае если лишь она не забита посторонними предметами и мусором.

Обратите внимание! Данное устройство разрешается устанавливать в многоквартирных зданиях, но, не выше 6 этажа. Дело в том, что имеется возможность сильного разряжения, которое может случиться в следствии одновременного спуска канализационных стоков из двух унитазов

Таковой нагрузки клапан может не выдержать.

Помимо этого, при монтаже устройства, направляться выполнять следующие правила:

• Клапан возможно установить лишь в помещениях, где температура окружающей среды не опускается ниже нуля градусов по шкале Цельсия. Дело в том, что на морозе узел не будет функционировать. Исходя из этого его в большинстве случаев устанавливают в уборных либо отапливаемых чердаках.
• В случае если в полу имеется сливной трап, то клапан должен размешаться на 30-35 см выше уровня пола.
• В случае если сливной трап отсутствует, аэратор должен размешаться на 10 см ниже самого большого канализационного отвода.
• В случае монтажа клапана в коробе либо нише, нужно обеспечить к небу свободное поступление воздуха. В другом случае устройство не будет работать как положено.

Обратите внимание! Иногда вакуумный клапан требует обслуживания – замены резиновых прокладок. Что касается самого монтажа, то инструкция предельно несложная – изделие вставляется в вольный конец канализационной трубы или в особый раструб

Само собой разумеется, соединение должно быть плотным, исходя из этого направляться применять резиновые манжеты

Что касается самого монтажа, то инструкция предельно несложная – изделие вставляется в вольный конец канализационной трубы или в особый раструб. Само собой разумеется, соединение должно быть плотным, исходя из этого направляться применять резиновые манжеты.

Само собой разумеется, решение о монтаже устройства должен принимать эксперт, который имеет представление об изюминках работы канализационной системы на объекте. Но, в любом случае его установка лишней не будет и работе системы не навредит.

Какой клапан приобрести?

Вопрос непростой в том плане, что каких-то явных «фаворитов» или «раскрученных» моделей нет. Но вместе с этим – налицо весьма серьезный разброс цен. И плюс ко всему – нет каких-то четких критериев выбора, кроме, пожалуй, диаметра трубы, на которую монтируется клапан, габаритов, если место для его установки ограничено, и наиболее удобного способа соединения с трубой.

В одной точке сходятся сливные трубы от душевой кабинки и умывальника. Чтобы обезопасить этот узел от срыва сифона, решено установить аэратор на трубу 50 мм

Вот в таком случае, конечно, и габариты прибора имеют важное значение.

Конечно, следует полагать, что более известные производители сантехнических изделий и клапан предложат максимально долговечный и надежный. Но можно встретить массу примеров, когда самые незамысловатые и недорогие аэраторы отечественного производства служат десятками лет и продолжают служить.

Поэтому – просто краткий обзор предлагаемых в продаже моделей и цен на них, но без каких-то рекомендаций в пользу того или иного изделия.

Иллюстрация	Краткое описание	Примерная стоимость, руб.

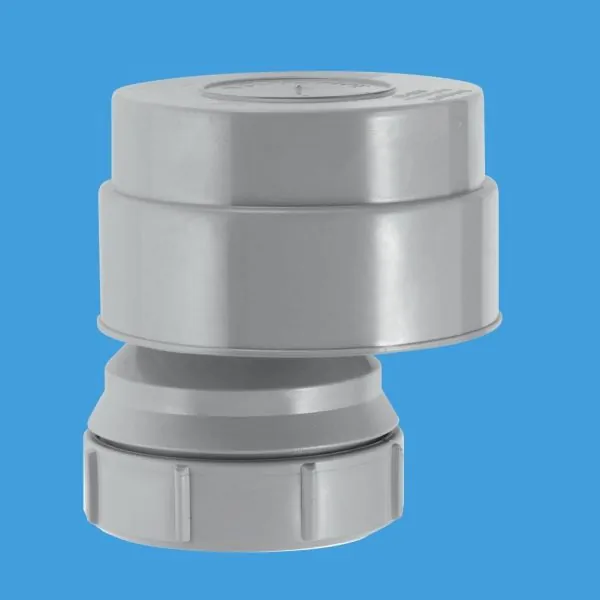

	«MkAlpine HC 50-50» – изделия компании с Британских Остовов». Полипропилен. Модель для трубы ø50 мм. Одевается в стандартный раструб. Пропускная способность – 3 л/с.	850 руб.
	Модель «MkAlpine» на трубу DN110 мм. Полипропилен.	2500 руб
	«HL900NECO» австрийский компании «HUTTERER & LECHNER GmbH». Выпускается в трех исполнениях – для труб DN50, DN70 и DN110 мм. Полипропилен. Сетка на боковой поверхности корпуса. Пропускная способность клапана DN110 – 37 л/c. Термоизолированные стенки корпуса.	Для модели DN110 – 2800 руб.
	Клапан воздушный «Wavin Optima Mini vent» известнейшей голландской компании. Компактные модели для установки на канализационных трубах диаметром 30, 40 и 50 мм. Поливинилхлорид. Пропускная способность – 7,5 л/с. Установка – в стандартный раструб.	3600 руб.
	Изделие финской компании «UPONOR» – вакуумный клапан HTL. Изготавливается для 110 мм, комплектуется переходниками на 50 и 70 мм. Полипропилен.	4700 руб.
	Клапан германского бренда «Ostendorf» российского производства. Диаметр – 110 мм. Полипропилен.	1900 руб.
	Вакуумный клапан российского производства фирмы «Ростурпласт». Диаметр – 110 мм.	190 руб.
	Клапан российского производства фирмы «Политрон». Полипропилен. Диаметр – 110 мм.	240 руб.

Наверное, этого уже достаточно, чтобы понять, насколько «пляшут» цены на подобные изделия. Причем, при примерно равных характеристиках, материале изготовления и т.п. Так что автор этой статьи никак не берет на себя ответственность рекомендовать те или иные модели – все слишком уж неочевидно.

Могут, правда, задать вопрос – а почему на некоторых аэраторах DN110 одна общая головка, а на других две маленьких?

Никакого особого секрета здесь нет. Просто производитель выпускает модели для труб и 50 мм, и 110 мм. И ему технологически проще объединить две меньшие клапанные головки в одном корпусе, чтобы получить аэратор для большего диаметра. А на работе самого прибора это особо не сказывается. Разве что ухаживать приходится за двумя мембранами. Но зато при выходе из строя одной – она и дешевле обойдётся при замене, чем одна большая.

Правила монтажа вакуумного клапана

Согласно строительным нормам, вытяжная канализация должна быть фановой. Это понимается, исходя из следующих требований:

• Любой вид канализационной системы (для производственных и бытовых нужд) должен иметь вентиляцию через стояки такого же диаметра, как и основная труба.
• Выходное отверстие не должно выводиться в общую шахту для вентиляции, а предполагает отведение через крышу – на улицу, в 4 метрах и более от окон и балконов.
• Фановой трубой можно объединять несколько стояков с канализацией.

Выходит, что строительные нормы не регламентируют установку простого вакуумного клапана. Поэтому каждый хозяин может принимать решение о его установке самостоятельно.

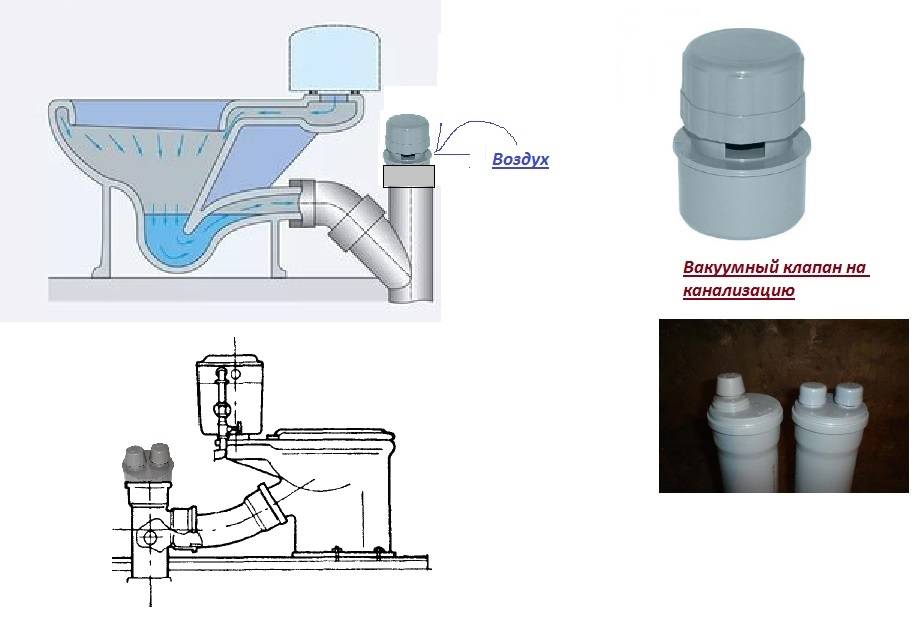

Пригодиться такой клапан может на нижних этажах многоквартирных домов (где может всасываться гидрозатвор унитаза или сифона) из-за частого пользования канализацией соседями. Известно, что при интенсивном сливе, всасывающая способность трубы составляет до 30 объемов той воды, которая собирается в сантехнике для блокирования запаха. В таком случае, без клапана не обойтись.

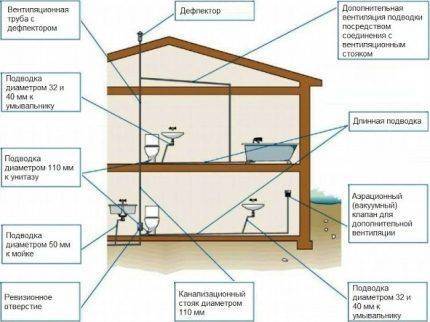

В частном доме тоже принято ставить вакуумные клапаны тогда, когда используется сразу несколько выходов в одну канализационную трубу (ванна, 1-2 раковины, 1-2 унитаза).

Существует несколько простых советов по установке эффективного воздушного клапана на канализацию. На самом деле, их устройство практически ничем не отличается друг от друга, но вот от того, насколько качественно осуществлен монтаж, зависит многое.

• Для начала проверяется герметичность оборудования. Для этого подойдет обычный велосипедный или автомобильный насос. Если обработать мембрану мылом или окунуть ее в воду и продуть систему в обратном направлении, то образующиеся пузырьки воздуха четко скажут о том, что резинка не закрывает отверстие так, как надо.
• Ставить вакуумный клапан следует исключительно в вертикальном положении. Так он будет работать максимально эффективно.
• К клапану должен быть хороший доступ воздуха, но и о создании возможностей быстрого доступа для ремонта тоже не стоит пренебрегать.
• Аэратор располагают не менее чем на 30 сантиметров выше стыка со стояком. Для подсоединения используются переходники и колена труб.
• Существует два вида аэраторов: 50 и 110 мм в диаметре. Первые рекомендуется ставить на отводы от сифонов и местных сливов, а вторые – на основную канализационную трубу.

50 мм аэратор110 мм аэратор

Непосредственно на трубу можно устанавливать клапан двумя способами: накручивать на заранее нарезанную резьбу или с помощью раструба, обработанного герметиком.

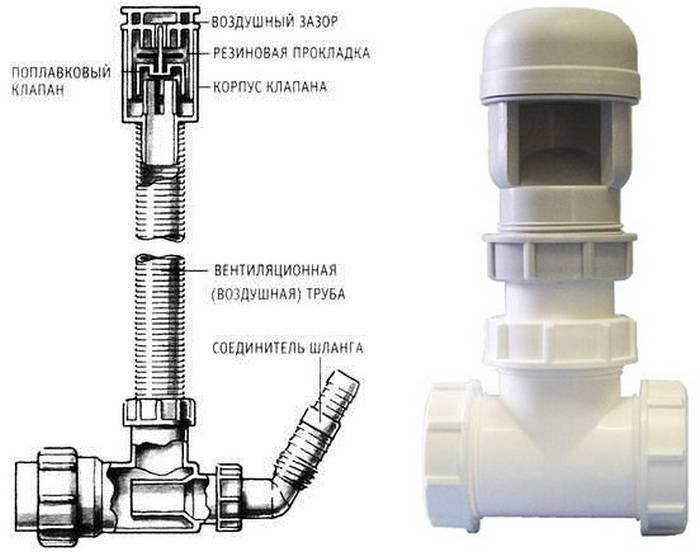

Модель с резьбовой насадкой

Перед монтажом нужно перекрыть воду в доме, а потом осуществить врезку на трубе подходящего переходника-колена. Место соединения воздушного клапана и канализационной трубы тщательно очищается от загрязнений, чтобы сохранить герметичность системы. Из инструментов под рукой нужно иметь подходящие гаечные ключи, герметик, пилу по металлу.

По мере эксплуатации прибор практически не требует ремонта, так как его устройство максимально простое. Единственные проблемы, которые иногда возникают, это изнашиваемость резиновой мембраны. Но поменять ее, как правило, дело нескольких минут.

Модель с гофрированным соединением

Когда забыл о фановой трубе — ставим ваккумный (фановый) клапан

В каких случаях установка вакуумного клапана канализации бывает необходима? Она требуется тогда, когда в доме во время его строительства не был проведен монтаж вентиляции канализационного стока, а также, если канализационный стояк никак нельзя вывести на крышу.

Какое предназначение в этом случае выполняет вакуумный клапан? Рассмотрим его принцип работы. Поскольку трубы, подведенные к унитазам в многоквартирном доме, соединяются в общую канализационную систему, там же скапливаются газы. Учитывая, что в центральную канализацию попадает много горячей воды после мытья посуды или купания, пары от неё нагреваются и, согласно законам физики, устремляются вверх.

В квартирах решением проблемы попадания запахов в помещение является закручивание заглушки на стояке и установка гидрозатвора. Однако (если на стояке отсутствует вентиляция) сильный водяной поток после смывания унитаза способен создать в трубопроводе разрежение. В свою очередь, это разрежение полностью высасывает содержимое гидрозатвора, находящегося поблизости. Вследствие этого в скором времени в помещении появляется неприятный запах.

Вакуумный клапан вполне способен подойти вместо вытяжной трубы, которой обычно заканчиваются многие канализационные стояки. Такая труба, как правило, нужна для того, чтобы через неё выходили неприятные запахи из системы, а назад в канализационный трубопровод поступал свежий и чистый воздух.

Почему покупка и установка клапана – это правильное решение? Ведь, как кажется, можно взять и сделать всё так, как это делалось десятки лет. Если разобраться, в старых системах есть серьезные недостатки. Поскольку через крышу выводится труба, отверстие, сделанное для неё, необходимо тщательно и качественно заделать, иначе через него будет протекать вода. При этом, как его не закрывай, рано или поздно там все равно появится течь, поэтому работы по замене там покрытия необходимо будет выполнять очень часто.

Также есть возможность, что наружный стояк в зимний период замерзнет. Если это случится, то воздух не сможет нормально подниматься по трубе и выходить наружу, следовательно, эффективность системы сильно понизится. Кроме этого, в трубах в зимнее время часто любят прятаться птицы. Если она там застрянет и погибнет, то придется прочищать и ремонтировать стояк. А если таких стояков много, значит, количество труб на крыше порядком увеличится, а вместе с ними увеличится и количество вышеперечисленных проблем.

Если давление в канализационной системе в норме, клапан будет в закрытом положении. Тогда он сможет воспрепятствовать попаданию неприятных запахов в жилые комнаты и прочие помещения. В тех же случаях, когда в трубе возникает разрежение после смывания унитаза (унитазов), в клапане срабатывает его внутреннее устройство, благодаря чему он впускает воздух в систему для стабилизации давления.

Вакуумные клапаны можно применять для локальной аэрации. В таких ситуациях он монтируется на трубы сантехнических приборов, которые будут расходовать много воды.

Есть определенные правила, как правильно устанавливать клапан, чтобы его качественной работе ничто не мешало:

1. Клапан следует устанавливать выше, чем расположена точка стыка прибора на канализационном стояке.
2. Монтаж клапана производится в помещениях, где устроена надлежащая вентиляция (это может быть чердак дома, санузлы, обеспеченные вентиляцией ещё при строительстве и т.д.).
3. Вакуумный клапан можно ставить лишь на те трубы, которые закреплены в вертикальном положении, так как в горизонтальной позиции воздух не будет так хорошо выходить.

К преимуществам вакуумных клапанов можно отнести то, что при их монтаже вовсе не нужно пробивать отверстие в кровле для устройства трубы. Весь процесс занимает крайне мало времени и является довольно простым. Сюда же можно отнести ещё несколько факторов:

1. На крыше не появляется одной-двух лишних труб, которые обычно лишь портят вид дома. Это связано с тем, что вакуумный клапан устанавливается под крышей, следовательно, там же и заканчивается вся система вентиляции.
2. Фановый стояк не нуждается в периодическом обслуживании и плановом ремонте.

Есть и незначительные недостатки. К сожалению, вакуумный клапан способен выдержать лишь малые нагрузки, которые может дать канализация. Да и цена такого клапана приличная, учитывая, что он собирается вручную.

Кондиционеры для бани.

Выбор аэратора

Прежде чем купить аэратор для канализационной системы, необходимо знать, как правильно его выбирать. Специалисты рекомендуют перед приобретением ознакомиться с устройством внутренней канализации в частном доме, узнать ее слабые стороны и определиться с подходящим видом устройства.

Перед приобретением аэратора нужно учесть такие нюансы:

• вид трубопровода канализации в частном доме;
• номинальный уровень давления в стояке;
• габариты механизма клапана фановой трубы;
• способ монтажа;
• материал аэрационного клапана и уровень его прочности;
• вид аэратора (мембранный, антивакуумный и др.);
• возможность плавной регулировки прибора при возникновении поломки;
• механизм работы клапана;
• наличие в конструкции специализированного узла, предотвращающего проникновение микроорганизмов и бактерий из канализации в помещения.

Важнейшим критерием выбора является диаметр трубы. Одновременно нужно ориентироваться и на определенные задачи, которые должна выполнять установка воздушного клапана канализации. Фановый клапан для канализации очень важен для исправной работы водоотводной системы в доме.

Виды аэраторов

Специалисты объединяют аэраторы в группы по различным признакам.

По месту монтажа:

• на основной стояк;
• на слив сантехнических устройств (раковин, умывальников).

По принципу работы:

• автоматические. Это наиболее распространенные механизмы гравитационного вида. Они применяются в квартирах и загородных домах, потому что не обладают большой пропускной способностью;
• антивакуумные. Работают не только на впуск, но и на выпуск воздуха. Они могут обеспечить надежное функционирование сразу нескольких систем;
• комбинированные. Механизм сочетает в себе свойства обоих предыдущих видов.

По типу исполнения:

• мембранные. В роли вакуумного клапана аэратора выступает резиновая прокладка, которая под высоким давлением выгибается и пропускает необходимое количество воздуха;
• цилиндрические. Это самые качественные устройства, изготовленные из прочного металла и оборудованные резьбовой крышкой, которая служит обратным клапаном. Такие конструкции предназначены для канализации в частном доме или небольшой квартире;
• рычажные. Подобные приборы сделаны из качественного металла. Обратный клапан находится на специальном рычаге, который приподнимается под высоким давлением воздуха из системы канализации, а опускается под воздействием собственной массы.

Самыми распространенными устройствами считаются модели, которые рассчитаны на установку на трубопроводе диаметром 110 мм. Зачастую их монтируют около основного стояка, чтобы они моментально реагировали на любое изменение давления и сохраняли гидрозатворы сантехнических механизмов.

Диаметр клапана

Диаметр клапана аэратора бывает двух видов: 50 и 110 миллиметров. Эти цифры соответствуют диаметру трубопровода, куда предполагается устанавливать устройство.

Первый тип применяется на локально работающих ветках системы. Во многих случаях такие аэраторы монтируются в загородных домах или небольших квартирах при наклонном или горизонтальном расположении трубы.

Такой способ препятствует засорению трубопровода и защищает от негативного влияния слишком низких температур зимой.

Также этот прибор используется для вспомогательных стояков, так как благодаря клапану на кровлю можно вывести лишь один стояк.

Аэратор канализационный 50

Подобное устройство может справиться лишь с небольшим количеством стоков, поэтому монтируется непосредственно на слив от раковин или унитазов. Существуют определенные правила, чтобы установить вакуумный клапан для вентиляции канализации.

Подсоединить механизм можно только к трубопроводу с наименьшим диаметром. Аэратор на 50 мм подключается после самого последнего сливного отверстия и устанавливается в наивысшей точке стояка.

Аэратор канализационный 110

Такие аэрационные установки могут легко справиться с огромным количеством жидкости и присоединяются к основному стояку диаметром 110 мм, или клапан ставится на конец аэрационной трубы. Они выпускаются, как с внутренним, так и с удобным внешним монтажным креплением.

Главным их достоинством является то, что нет необходимости выводить трубопровод через крышу и плиты перекрытия. Также они имеют автоматическую регулировку давления, отличаются простым способом монтажа для труб канализации сечением 110 мм и довольно низкой ценой.

У вас установлен аэратор Да 25.93%

Нет 74.07% Проголосовало: 27

Мне нравится1Не нравится

Особенности эксплуатации

Правила относительно выбора и установки воздушных клапанов в канализационных системах квартир и частных домов были включены в СНиП лишь около 10 лет назад. Решение об обязательном монтаже подобного устройства принимается специалистом, однако считается, что использование аэратора не может снизить эффективность и качество работы системы

В целом это утверждение справедливо, однако важно следить за состоянием оборудования и его исправностью

Нарушениями могут стать залипания мембраны или штока в определенном положении.

• Если стопор произошел в положении «открыто», появляется риск проникновения в помещение неприятных запахов из канализации.
• Если клапан заклинивает в закрытом положении, может сорвать гидрозатворы.

В то же время простота конструкции и связанная с этой особенностью высокая надежность и долговечность оборудования в совокупности со своевременно проводящимися ревизиями клапанов позволят избежать аварийных ситуаций.

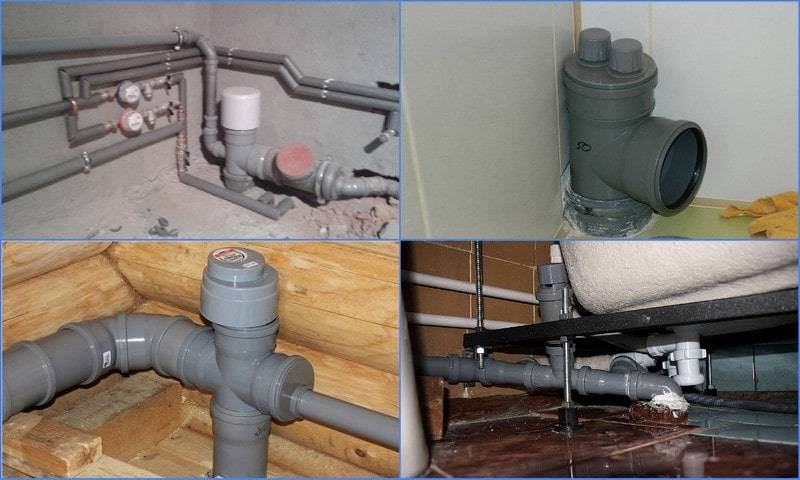

Канализационный воздушный клапан 110 мм, установленный на стояке

Установка аэраторов вместе с традиционными вентиляционными отводами или фановыми приспособлениями практически исключает вероятность критического изменения давления в системе и срыва гидрозатворов.

Иногда возникает ситуация, когда эффективно работавший несколько лет воздушный клапан перестает «справляться с обязанностями», хотя какие-либо поломки или неисправности отсутствуют. Чаще всего это связано с изменениями в работе самой канализационной системы, например, с установкой стиральной машины, сбрасывающей воду под напором. При высокой скорости потока давление в трубопроводе изменяется более резко, поэтому на новый агрегат лучше поставить дополнительный индивидуальный клапан.

Устройство и принцип работы фанового клапана

Вентиляционный клапан состоит из таких компонентов.

1. Корпус. В боковой части имеется канал, через который проникают воздушные потоки. Корпус производится из полипропилена или поливинилхлорида.
2. Крышка. Съемный элемент обеспечивает возможность очищения клапана.
3. Мембрана. Изготавливается из резины.
4. Герметизирующая прокладка. Определяет амплитуду движений штока, придает конструкции герметичность.

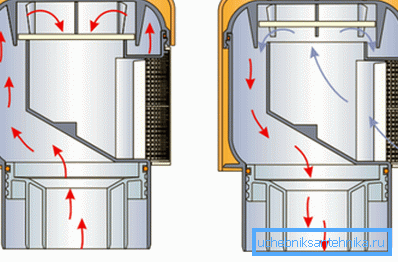

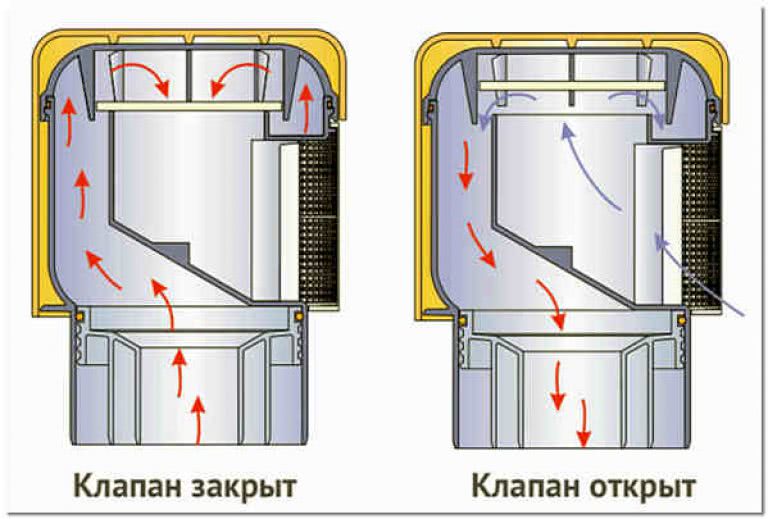

Слева — клапан открыт, справа — клапан закрыт.

Работает приспособление так:

1. Когда давление в трубе равно атмосферному, воздух извне не поступает.
2. При сливе бачка унитаза, ванны или другого прибора в стояке возникает разрежение. Шток смещается, из-за чего начинают поступать воздушные потоки.
3. Давление в канализационной системе выравнивается. Шток возвращается в прежнее положение, поступление воздуха прекращается.

Общие правила установки клапана вентилятора

Перед установкой в ​​первую очередь нужно проверить арматуру на герметичность. Самый простой способ сделать это – залить его водой со стороны, с которой воздух не должен попадать в корпус, и проверить эту часть на герметичность.

Вентилятор разрешается устанавливать только в вертикальном положении. При горизонтальной или наклонной установке производитель не гарантирует правильную работу. Т-образные фитинги и колена можно использовать для достижения желаемого положения при установке клапана, что позволит установить его вертикально.

Хотя устройство не требует регулярного обслуживания, оно должно быть доступно для очистки в случае необходимости.Для правильного позиционирования клапана выберите вертикально направленную трубу или установите ее на горизонтальном участке с помощью различных переходников. Также существуют модели с соединениями, предназначенные для установки в горизонтальные трубы

При установке необходимо обеспечить беспрепятственный приток воздуха к аэратору, так как вода при сливе способна уносить с собой воздух, объем которого в 25 раз превышает количество самой сбрасываемой жидкости.

особенно важно учитывать эту особенность при установке скрытого аэратора для канализационной системы.Подсоедините клапан вентилятора, вынув его из точки слива в горизонтальном направлении или подняв над стояком. Для разных вариантов подключения используются тройники, повороты, переходники, переходные вставки

Устанавливается выше уровня подключения самой крайней точки слива (в точке, наиболее удаленной от стояка)

Чтобы исключить возможность попадания брызг и грязи на уплотнительную мембрану – основной рабочий элемент – аэратор устанавливается выше 300 мм от стыка с стояком.При установке воздушного клапана соблюдают некоторые правила. Полностью заменить вентиляторный стояк может только в случае небольшого расхода воды

Устанавливается выше уровня подключения самой крайней точки слива (в точке, наиболее удаленной от стояка). Чтобы исключить возможность попадания брызг и грязи на уплотнительную мембрану – основной рабочий элемент – аэратор устанавливается выше 300 мм от стыка с стояком.При установке воздушного клапана соблюдают некоторые правила. Полностью заменить вентиляторный стояк может только в случае небольшого расхода воды

Устройство монтируется в местах, доступных для забора воздуха. Это может быть чердак, технический этаж или санузел на последнем этаже дома. Все помещения должны быть вентилируемыми или оборудованы вытяжками.

Диапазон рабочих температур различных моделей устройств может варьироваться от –50 ° C до + 95 ° C. При установке аэратора в неотапливаемой части дома стояк (труба) канализации утепляют. Корпус клапана не следует защищать от отрицательных температур, так как между его крышкой и корпусом есть воздушная полость, которая может выполнять роль утеплителя.

Виды, устройство и принцип работы фанового клапана

Виды

Воздушные канализационные клапаны разделяются по месту монтажа, конструкции, назначению, диаметру.

По месту установки:

• на изливах сантехники;
• на стояках.

По принципу действия:

1. Автоматические. Гравитационные, простые и недорогие. Используются в квартирах и частных домах, большой пропускной способностью не отличаются.
2. Вакуумные клапаны аэраторы. Действуют и на спуск, и на забор воздуха. Могут использоваться одновременно для нескольких трубопроводов.
3. Комбинированные. Сочетают функционал вакуумных и гравитационных устройств.

По конструкции:

1. Мембранные. В качестве клапана применяется гибкая мембрана.
2. Цилиндрические. Изготавливаются из металла, корпус закрыт резьбовой крышкой. Работают как обычные обратные клапаны.
3. Рычажные. Клапан размещен на рычажке, поднимающемся под давлением биогазов и опускающемся под воздействием своего веса.

По способу присоединения к трубопроводу:

1. муфтой;
2. фланцем;
3. резьбой.

Клапаны выпускаются размером:

• 110 мм;
• 50 мм.

Приборы размером 110 мм разделяются на наружные (ставятся на трубу) и внутренние (вставляются внутрь вместе с уплотнительной манжетой). Аэраторы 50 мм применяются на локальных ответвлениях системы, преимущественно для трубопровода внутри дома либо квартиры, расположенных горизонтально.

Как устроен

Воздушный клапан для канализации состоит из:

• корпуса (металлического либо ПВХ);
• клапана-воздухозаборника;
• блока, регулирующего перекрытие/открытие штока либо мембраны.

Корпус аэратора абсолютно герметичен, снабжен легко снимающейся крышкой. Соединение крышки и корпуса – резьбовое, герметичность обеспечивается уплотнителями.

Принцип работы

Чаще применяются канализационные аэраторы 110 мм, которые работают по принципу обратного клапана.

В качестве запорной детали используют мембрану либо крышку, не пускающую воздух из помещения в трубопровод. Изгиб канала устроен так, что с внутренним объемом трубы взаимодействует только верхняя часть прибора. При снижении давления крышка (либо мембрана) поднимается, воздух впускается в трубопровод. После выравнивания давления крышка вновь опускается, не допуская выхода газа из системы.

Рекомендации по выбору

Перед покупкой канализационного аэратора обращайте внимание на:

• Производителя. Качество отечественных изделий ниже, чем у импортных аналогов.
• Пропускную способность. Чем больше в доме этажей, тем больше разреженного воздуха потребуется при сливе воды для недопущения сноса гидрозамков.
• Посадочный патрубок, вставляющийся в стояк, либо раструб с резиновым уплотнителем. Аэратор должен герметично устанавливаться, точно совпадать по диаметру с раструбом стояка.
• Качество изготовления. В правильной работе мембраны или клапана можно убедиться, сняв крышку. Элементы должны передвигаться в месте посадки легко, эластичность, геометрические параметры, форма не должны вызывать сомнений.

Принцип действия аэратора

Механизм срабатывания клапана незамысловат, его можно отнести к приборам прямого действия, то есть параметры системы непосредственно воздействуют на шток-заслонку. Рабочая камера аэратора напрямую соединяется с трубопроводом, и давление в них одинаково.

За счет особой конструкции корпуса клапана-аэратора шток находится над седельным отверстием в перегородке, разделяющей приемную и рабочую камеры. При этом он может перемещаться из седла в верхнюю часть рабочей камеры, открывая свободное сообщение между камерами.

При давлении в канализационной системе, равном атмосферному, шток-заслонка прижата собственным весом к седельному отверстию и перекрывает его. Камеры при этом изолированы друг от друга, выход газов и распространение сопутствующих им неприятных запахов невозможны.

При возникновении разряжения в канализационном трубопроводе (вследствие смыва унитаза или опорожнения ванны), шток под воздействием более высокого давления атмосферы смещается вверх в зону более низкого.

Таким образом камеры объединяются в одно целое, давление в них и, соответственно, в трубопроводе, сравнивается до нормального. Срыв сифона становится невозможным.

Как провести монтаж: пошаговая инструкция

Большинство воздушных клапанов выпускаются производителями для соединения с трубами DN110. В случае если присоединительный размер устройства не соответствует размеру трубы, применяют специальный переходник. Для труб DN50 или DN75 используют аэраторы с соответствующим диаметром присоединительного выхода или укомплектованные редукционной вставкой.

Необходимо помнить, что клапан, предназначенный для труб диаметром меньше, чем 110 мм, может устанавливаться максимум для двух сантехнических точек.

На участках перехода от трубы большего диаметра к клапану с меньшим диаметром используют вкладыши-уменьшители, различные переходники. Для установки аэратора на чугунную трубу существуют также специальные переходники, обеспечивающие надежный стык пластика с металлом.

Вначале работы определяют место монтажа клапана с учетом правил монтажа и его доступности для дальнейшего обслуживания. Далее выполняют следующие действия:

1. Отключают водоснабжение в доме.
2. Если монтаж проводится на ранее установленном трубопроводе, то проводят врезку и устанавливают специальный переходник.

Большинство моделей аэраторов имеет раструбный тип присоединения. Сборка таких соединений осуществляется в следующей последовательности:

1. Наружную поверхность гладкой детали и поверхность внутри раструба очищают от пыли.
2. Протирают уплотнительное кольцо от возможных загрязнений и вкладывают его в желоб раструба.
3. Поверхности, которые соприкасаются во время соединения, смазывают для уменьшения трения. Для этого применяют герметик, изготовленный на силиконовой основе или мыльный раствор, глицерин.
4. Заводят гладкий конец клапана в раструб до метки. Качество соединения проверяют, проворачивая детали относительно друг друга, с последующим возвращением в исходное положение.

При необходимости участок с подсоединенным вакуумным клапаном закрепляют хомутом. По окончании работ необходимо проверить стыки на герметичность.

Соединение элементов трубопровода с фановым клапаном проводится по тому же принципу, что и трубы для канализации

Для скрытого монтажа используют специальные модели вакуумных клапанов. Если стояк спрятан в штрабу или защитный короб, то необходимо принять меры, чтобы обеспечить поступление воздуха в фановый канализационный клапан. Для этого, по размеру сетки аэратора, делают вентиляционное отверстие.

Корпус аэратора заглубляют в стену, крепежный элемент подгоняют таким образом, чтобы его наружный край был заподлицо со стеновой поверхностью. Видимым элементом остается только декоративная решетка, которая может крепиться с помощью саморезов или вставляться вручную. Из эстетических соображений она выпускается в самых популярных цветовых вариантах — белом, сером, черном и хромированном.

Некоторые модели клапанов могут использоваться как отверстия для прочистки канализационных стоков. Для этого снимают декоративную крышку, вынимают внутренний механизм фанового клапана и внутрь заводят трос.
