Обустраиваем вентиляцию чердака своими руками

Три основных заблуждения и устранение последствий ↑

Принцип подкровельной вентиляции

Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.

Заблуждение первое – о временах года ↑

Принято считать, что проточная циркуляция воздуха на чердаке нужна только в летнее (жаркое) время года:

• жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
• при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
• такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.

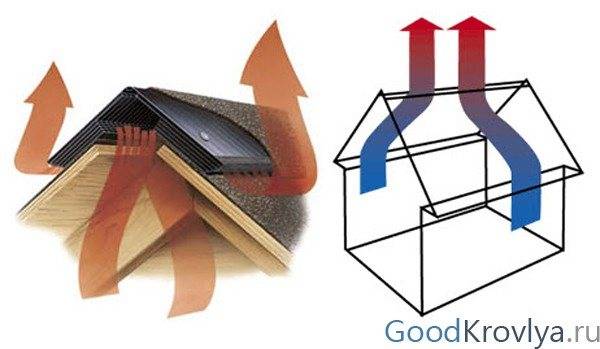

Схема воздушных потоков

Заблуждение второе – в доме будет холодно ↑

Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:

• на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
• кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.

Заблуждение третье – размер не имеет значения ↑

Размеры отверстий для циркуляции воздуха не имеют значения:

• это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
• при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
• если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.

Выход из положения при плохой вентиляции ↑

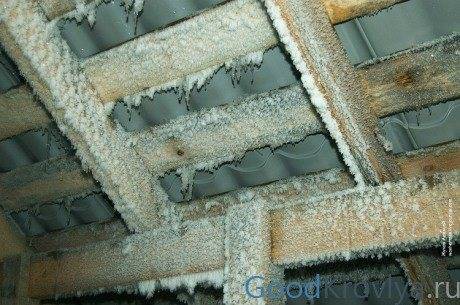

Замерзший конденсат на стропильной системе и обрешетке

Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.

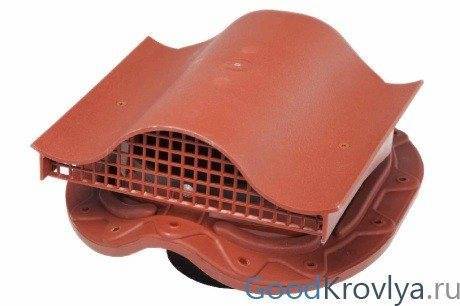

Самый простой кровельный аэратор

Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.

В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.

Вентиляция чердачного помещения – это необходимость

Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).

Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.

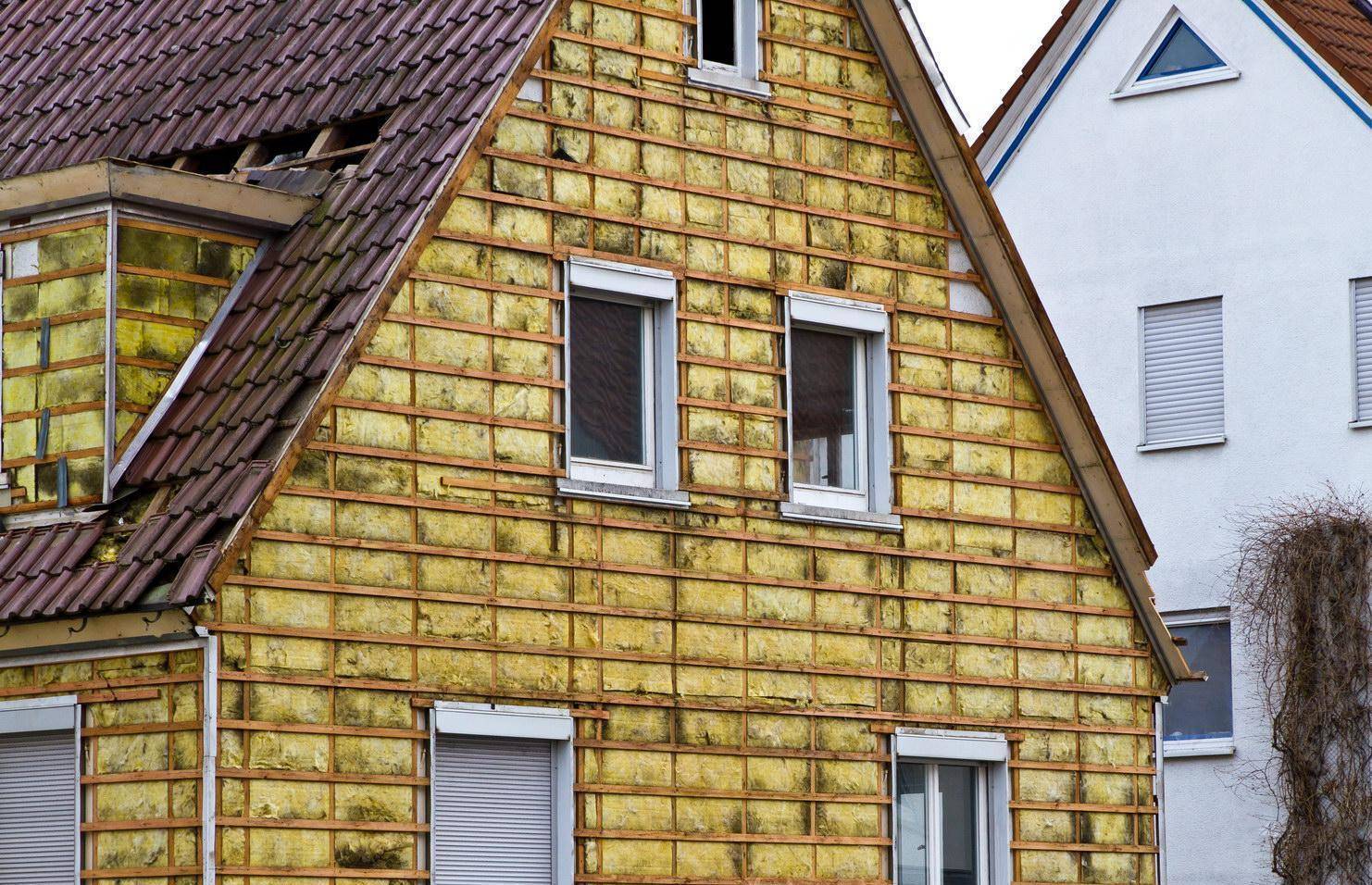

Устройство вентилируемого фронтона

Вентилируемые зазоры, разделяющие материалы с разными теплотехническими характеристиками, создают установкой бруса на поверхности из кирпича или пенобетона. Обшивку деревянных стен фронтона производят без устройства зазора, исключение делается в случае наличия больших неровностей основания, которые корректируют сооружением фальш-стены.

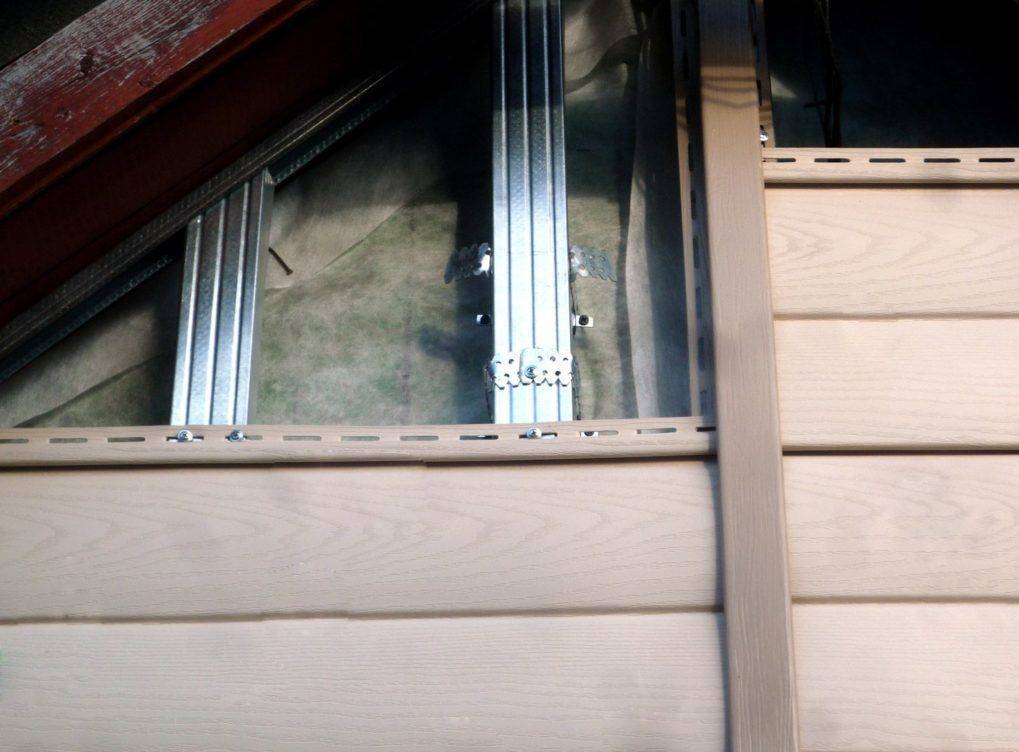

Для сооружения каркаса используют деревянный брус сечением 20х20 мм или 30х30 мм, который монтируется двумя способами:

• Вертикальное крепление применяется при горизонтальной обшивке фронтона отделочными материалами. Такое расположение реек каркаса наиболее приемлемо, поскольку обеспечивает естественное движение воздушных потоков внутри обшивки фронтона.
• Горизонтальное крепление используется при вертикальной обшивке вагонкой, сайдингом, профлистами и другими видами отделки. В этом случае рейки, расположенные горизонтально, будут препятствовать естественному движению воздуха, поднимающемуся снизу вверх. Поэтому горизонтальный каркас монтируют из отрезков бруса с «разрывом» между ними.

При вертикальной обшивке фронтона рекомендуется делать двойную обрешетку, поскольку разрывы ослабляют основание для крепления обшивки.  Установленный вертикально брус будет служить основанием для крепления горизонтальных элементов и способствовать нормальному движению воздуха, а на горизонтальный брус будет крепиться обшивка.

Вертикальное крепление реек каркаса используют также при диагональной обшивке фронтона вагонкой. В случае применения сложного вида отделки, когда элементы обшивки будут постоянно менять направление, рекомендуется монтировать двойной каркас.

Для сооружения обрешетки, одновременно выполняющей функцию вентиляционного канала, используют рейки из хвойных пород дерева или металлические профиля для монтажа гипсокартона. Специалисты рекомендуют пользоваться все-таки древесиной, поскольку по своей структуре она лучше сочетается с отделкой жилья.

Вентилируемый фронтон может быть:

• С двумя вентиляционными зазорами, если при обустройстве конструкции используется ветрозащитная пленка. В этом случае зазоры формируют между пленкой и слоем утеплителя, а также между обшивкой и пленкой.
• С одним вентиляционным зазором устраивается при использовании диффузионной мембраны, препятствующей проникновению влаги внутрь помещения, но способной самопроизвольно выпускать ее наружу.

Мембрану устанавливают вплотную к утеплителю, поскольку она пропускает пар и конденсат наружу, в отличие от пленки, которая становится для влаги непреодолимой преградой. Несмотря на более высокую стоимость диффузионной мембраны, ее использование более экономически выгодно, так как она позволяет уменьшить расход пиломатериала и продлить срок службы утеплителя.

Толщина минваты для утепления чердака

Рулонную и в плитах теплоизоляцию производят разной толщины. Вдобавок существует такой показатель как плотность. Чем больше эти параметры, тем лучше теплоизоляционные и звукоизоляционные свойства.

Чем толще и плотнее минвата, тем выше ее теплоизоляционные свойства

По плотности особых требований нет. Этот параметр больше учитывают, когда требуется добиться сопротивляемости к нагрузкам. Что касается толщины, то смотрят на материал перекрытия дома. Бетон обладает высокой теплопроводностью. При утеплении такого перекрытия укладывают минеральную вату толщиной минимум 100 мм. Дерево считается хорошим теплоизолятором. Если перекрытие деревянное, достаточно выполнить утепление минватой толщиной около 80 мм.

Утеплитель необязательно подбирать нужной толщины для однослойной укладки, ведь именно такого материала может не оказаться на данный момент в продаже. По перекрытию здания на чердаке можно уложить несколько слоев тонкой теплоизоляции. При таком способе утепления плиты или рулонные маты располагают так, чтобы стыки каждого ряда не совпадали. Иначе в этом месте образуются мостики холода.

Вентиляция чердака: обзор актуальных схем и способов их реализации

Не использовать просторный чердак в качестве дополнительной комнаты как минимум расточительно, и именно поэтому так необходима вентиляция подкровельного пространства

Планируете использовать чердачное пространство как жилое помещение, но не знаете, как его сделать комфортным? Я расскажу о том, как функционирует вентиляция чердака. При грамотном устройстве системы замещения спёртого воздуха свежим, вы сможете сделать чердак пригодным для всесезонного комфортного проживания. Кроме того, инструкция по устройству вентиляционных систем будет вам полезна, даже если чердак в частном доме не предполагается использовать как жилье.

Четыре причины для вентиляции чердачных помещений

Пример устройства продухов для приточно-вытяжной вентиляции на современной кровле

1. Комфорт проживания в мансарде. Чистый свежий воздух – это одно из главных условий комфортного проживания в помещении. Поэтому, если помещение под крышей используется для проживания, о нормальном воздухообмене нужно позаботиться еще на этапе проектирования кровли.
2. Отсутствие конденсата. Эффективный воздухообмен позволяет предупредить появление конденсата на окнах, что актуально, если подкровельное помещение используется в качестве мансарды.
3. Отсутствие плесени. Своевременное замещение тёплого влажного воздуха свежим предупреждает появление плесени на строительных поверхностях. То есть, если в мансарде воздух не будет застаиваться, по углам не появится плесень, независимо от того, какими материалами выполнена отделка.
4. Продолжительный ресурс кровли. Избыточная влажность воздуха губительно сказывается на состоянии кровельного материала. Более того, если не отводить влажный воздух из-под кровли, на пароизоляции будет скапливаться конденсат, который может снизить ресурс утеплителя. Правильно организованная вентиляционная система увеличит ресурс кровли без необходимости в ремонте.

Вентиляция чердачных помещений, какой она бывает

Оптимальный вариант — это приточно-вытяжная система, работающая по естественному принципу, как это показано на схеме.

Под свесами стропильной крыши устроены продухи, через которые обеспечивается приток свежего холодного воздуха, в то время как более теплый влажный воздух будет уходить в слуховые окна или другие технологические отверстия в верхней части фронтона или ската.

Предпочтительный вариант при использовании современных кровельных материалов – это устройство контробрешётки с вентиляционными зазорами. В то же время воздухообмен в утеплённом пространстве чердака обустраивается отдельно, посредством приточно-вытяжной системы.

Имейте в виду, что вентиляция чердака должна планироваться и строиться как комплексная система. То есть, в проекте нужно предусмотреть систему воздухообмена и в чердачном помещении, и в подкровельном пространстве, а также утепление труб и изоляцию прочих коммуникаций. Кроме того, проектирование вентиляции должно выполняться с учётом типа используемых теплоизоляционных материалов.

Типы вентиляции мансардного помещения

Недостаток системы – излишняя зависимость от температуры снаружи дома. То есть, в теплое время года проветривание будет слабым.

Преимущество принудительной системы в том, что она не зависит от климатических условий: отработанный воздух с одинаковой эффективностью будет отводиться и зимой и летом.

Способы отведения воздуха наружу

Под коньковой планкой на пироге из профнастила или из металлочерепицы своими руками устраивается продух, прикрытый сеткой. Устройство продуха таково, что конденсат, образующийся в холодное время года, будет стекать не в помещение, а будет вытекать на скат.

Особенность решения в том, что окна постоянно открытые, независимо от времени года. Для того, чтобы предупредить проникновение животных и птиц, поверх окон устанавливаются декоративные решетки.

Преимущество специальных аэраторов перед обычной трубой, вмурованной в кровлю, это особая конструкция, которая препятствует образованию и проникновению конденсата в помещение.

В продаже есть клапаны с ручными и автоматизированным управлением.

Вентиляция чердака: обзор актуальных схем и способов их реализации Как сделать вентиляцию чердака? Читайте о схемах и методах установки в статье

Чердачное пространство: необходимость вентиляции

Устройство вентиляционной системы является важнейшей частью проектирования. Вентиляция участвует в процессах теплообмена всего жилого строения.

В жаркое время года крыша способна раскаляться свыше ста градусов, и нагретый горячий воздух попадает в дом, усугубляя в нем жару. В холодное время возможно появление других проблем. Остывший воздух образует капли конденсата на утепленных перекрытиях: эта влага негативно влияет на деревянные элементы.

Даже элементарное проветривание способно предотвратить преждевременную порчу стропил.

Чердачная вентиляция обеспечивает смешивание и выравнивание температур конструкции кровли и внешней среды. Она мешает образованию наледи во время таяния снежного покрова, сходу «лавин» и появлению больших сосулек

Обустройство качественной системы воздухообмена на самом деле чрезвычайно важно

Отличительные черты жилой мансарды

В частном доме переоборудовать чердак под комнату достаточно просто, если подойти к этому делу с умом. Впервые идея использовать подкровельное пространство как жилое помещение пришла французскому архитектору Ф. Мансару, именем которого и стали называть его изобретение.

Практичные французы стали повсеместно строить дома с мансардами, пригодными для проживания в любые времена года. Чтобы помещение под крышей можно было комфортно использовать, оно должно обладать следующими характеристиками:

• Высокие потолки. Для жизни и отдыха на чердаке потолки должны быть достаточно высокими. Считается, что для комфортного передвижение человека среднего роста расстояние между потолком и полом должно составлять не менее 2-2,2 метра. Пространство в наиболее низкой части целесообразно использовать для организации мест хранения.
• Отопление. В жилом помещении под крышей потребуется отопление, чтобы им можно было пользоваться во время холодов.
• Естественное освещение. Обязательное условие оборудования жилой мансарды – наличие естественного освещения, то есть окон, в достаточном для помещения такой площади количестве. Вид окон на чердаке может быть любым: они могут монтироваться прямо внутрь ската кровли или на фронтоны.
• Термоизоляция. При обустройстве жилого чердака производится утепление подкровельного пространства. Этот утеплитель укладывается прямо между стропильных ног каркаса. Эффективность отопления, если не предусматривается утепление, намного меньше.
• Вентиляция. При утеплении чердачного пространства необходимо позаботиться о принудительной вентиляции помещения, которая не даст отсыревать утеплителю отсыревать из-за образования конденсата, а также обеспечивает доступ свежего воздуха. Также обычно устанавливают систему отвода дыма.

Возможности мансардной крыши

Главные этапы и тонкости обустройства дачного чердака

Если перекрытие прочное, то начинать нужно с монтажа люка и лестницы к нему.

Дальше решаем вопрос с перекрытием, окнами и кровлей. Оканчиваются работы чистовой отделкой.

Обустройство люка

Вход на чердак должен быть изнутри, дверца на боковом фронтоне даже для летней эксплуатации не подходит.

• В балочном перекрытии люк вставляется между балками, при необходимости часть балки вырезается, и монтируются поперечные бруски.
• Люк в ж/б перекрытии вырезается на стыке 2 плит, причем максимальный разрез каждой из плит не должен превышать 1/3 их ширины.

Как прорезать люк в перекрытии

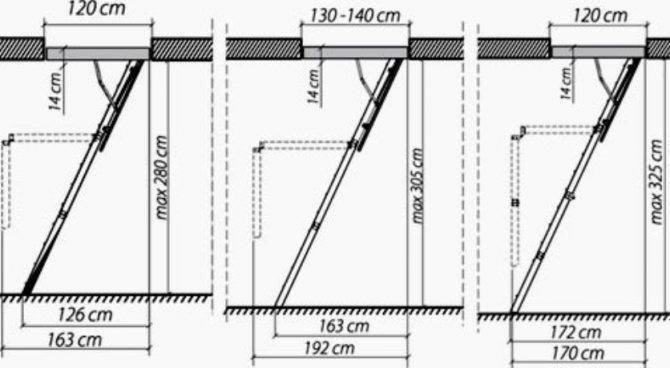

Выбор лестницы

Если домик небольшой, то лестница на чердак на даче должна быть компактной. Лучшим вариантом будет раскладная лестница, закрепленная на люке.

Серийная модель может серьезно подорвать бюджет, такие раскладушки стоят дорого, поэтому ниже на видео в этой статье дана инструкция по самостоятельной сборке такой лестницы.

Сборка раскладной лестницы своими руками сэкономит бюджет и место на даче

Стационарная модель лестницы считается идеальным вариантом, поэтому если габариты дачи позволяют, то лучше остановиться на ней. Кстати, стационарную чердачную лестницу своими руками сделать проще, чем раскладную и по деньгам она выходит дешевле.

Стационарные модели более надежны и безопасны

Вопросы перекрытия

Первым и главным вопросом является уровень прочности перекрытия:

• К железобетонным плитам вопросов нет, там все в порядке.
• С балочными конструкциями могут быть проблемы. Если балки уложены с шагом более 60 см, то необходимо монтировать дополнительные.

Еще один вопрос – это необходимость утепления перекрытия. С теплой кровлей без утепления перекрытия можно обойтись, правда, вы будете слышать каждый шорох в соседнем помещении, ведь пустотелый деревянный настил по уровню звукоизоляции не сильно отличается от занавески.

Это интересно: Перекрытие чердака – особенности сооружения и основные разновидности

Утепление кровли

Здесь решение однозначное – кровлю и фронтоны нужно утеплять. Даже если дача исключительно летняя, отдохнуть под раскаленной полуденным зноем крышей ни днем, ни ночью у вас не получиться.

На любительском уровне для самостоятельного утепления кровли подходит только минеральная вата.

Для утепления чердака любителю лучше использовать минеральную вату

Порядок работ:

• Ветрозащита. По стропилам необходимо настелить ветрозащиту, она представляет собой мембрану, которая пропускает пар на улицу и не дает влаге проникнуть в утеплитель.
• Вентзазор. Между ветрозащитой и кровельным покрытием оставляется зазор (50 мм), он нужен для вентиляции.
• Утеплитель. Ватные маты или плиты нарезаются чуть шире расстояния между стропил, за счет этого они плотно входят между балками.
• Пароизоляция. Снизу крепится пароизоляция, паропроницаемая сторона направляется в комнату, чтобы пар выходил на улицу.
• Обрешетка. Дальше идет обрешетка и чистовая отделка чердака на даче.

Чем отделать дачный чердак

Чистовая отделка дачного чердака относится к области дизайна и в основном зависит от личных предпочтений и размера бюджета.

Отделочные материалы:

Облицовка стен необрезной доской выглядит оригинально и стоит приемлемых денег

Как сделать вентиляцию на чердаке

Вентиляционная система чердачного помещения в частном доме может обустраиваться несколькими способами.

Выбор той или иной конструкции зависит от 3 факторов:

1. наличие или отсутствие отопления;
2. вид и конфигурация кровли;
3. вид кровельного материала.

Воздухообмен на неотапливаемом чердаке

Самый простой способ обустройства вентиляции в холодном помещении – это слуховое окно и фронтонные вентиляционные решетки. Слуховые окна располагаются на скатах крыши или на фронтоне, для защиты от птиц на них устанавливаются решетки.

Фронтонные окна могут иметь разную конфигурацию, главное чтобы их площадь соответствовала нормативу

Еще многое зависит от наличия пароизоляционной мембраны под кровельным материалом. Если такая мембрана натянута, то помимо вентиляции в самом помещении, необходимо позаботиться о доступе воздуха под кровельный материал.

Под кровлю из профнастила или волнового шифера воздух заходит снизу, вам нужно только обеспечить его выход сверху, это особенно актуально для шатровой и вальмовой крыши которые зачастую делаются без слуховых окон, плюс там нет фронтонов.

Здесь у вас есть 2 варианта:

1. установить вентилируемый конек – на этапе сборки крыши на конек ставится специальная конструкция обеспечивающая выход воздуха и одновременно защищающая подкровельное пространство от осадков и насекомых.

Схема вентилируемого конька на крыше из металлочерепицы

1. врезаются дефлекторы или аэраторы, если крыша уже собрана, то чтобы не переделывать весь конек в скаты кровли, второй вариант чуть дороже, но зато аэраторам не страшны снегопады, так как они приподняты над кровлей.

Устройство аэраторов и врезных продух (дефлекторов), похоже, но аэраторы более практичны

Если крыша накрыта гладким кровельным железом или мягкой битумной черепицей вопрос доступа воздуха на чердак и в подкровельное пространство решается немного иначе.

• В этом случае свес кровли снизу подшивается софитами, их еще называют карнизными продухами, софиты представляют собой перфорированный сайдинг и делаются специально для обустройства вентиляции.
• Проходя через софиты, часть воздуха по специальным каналам поступает в чердачное помещение, а часть идет в подкровельное пространство.

Вентиляция пространства чердака с использованием карнизных и коньковых продух

Еще одна проблема холодных чердаков – это утепление труб проходящих через помещение. Раньше коммуникации укутывали в стекловату и оборачивали фольгой, сейчас для этих целей используют накладные коконы из минеральной ваты или вспененного полиэтилена.

Коконы из базальтовой ваты считаются более качественным способом утепления труб

Вентиляция на отапливаемом чердаке

В теплом чердаке нужно обеспечить воздухообмен в 3 секторах одновременно. Естественной системы здесь мало, поэтому дополнительно монтируется принудительная регулируемая вентиляция.

На теплых чердаках подкровельная вентиляция считается базовой системой, она предотвращает образование конденсата

Для утепления мансардного помещения используются паропроницаемые маты минеральной ваты. Сверху утеплитель прикрыт ветрозащитой, а изнутри крепится пароизоляционная мембрана.

Воздух из помещения проходит сквозь утеплитель, завернутый в 2 мембраны и выходит в подкровельное пространство, откуда через дефлекторы и коньковые продухи удаляется на улицу.

Схема движения воздуха через утеплитель

Кроме вентиляции в подкровельном пространстве необходимо обеспечить движение воздуха в утеплителе, иначе он напитается влагой и станет бесполезным.

Схема вывода воздуха через кровельный аэратор

Приток воздуха внутрь помещения обеспечивается принудительно. В этом случае используются приточные вентиляторы или кондиционер. Для естественного притока на окнах устанавливаются специальные клапана.

Клапан на оконной раме обеспечивающий приток воздуха

Что собой представляет вентиляция чердака

По сути, вентиляция чердака — это инженерная система, обеспечивающая внутри него свободное перемещение воздушных потоков. Они поступают с улицы через специальные приспособления, например, слуховые окна, вентиляционные решетки и отверстия.

Основное функциональное назначение системы воздухообмена чердака заключается в постоянной подаче требуемого объема свежего воздуха и удалении застоявшегося.

Если она неправильно сконструирована, то нарушается микроклимат в помещениях. Это влечет за собой порчу стропильной конструкции и ее разрушение.

Чтобы вентиляция действовала безотказно, необходимо соблюсти правила:

1. холодный воздух должен поступать с нижней части чердачного помещения, а выходить из верхней;
2. воздушные массы должны свободно перемещаться по всей площади помещения.

В наиболее проблемных местах крыши делается точечное вентилирования, если угол наклона ската равен 450, например, в местах установки ендовы, вальмы. Для этого используются аэраторы, механизмы принудительного побуждения движения воздуха – инерционные турбины.

Устройство вентиляции холодного чердака

В холодный чердак поток воздуха свободно поступает сквозь специальные отверстия, за счет чего происходит естественная вентиляция. Конструктивные особенности системы обуславливаются формой крыши и видом материала, который используется для кровли.

При устройстве вентиляционных каналов следует соблюсти перечисленные ниже условия:

• поток воздуха должен свободно перемещаться по поверхности потолочного перекрытия, не поднимаясь к коньку;
• вентиляционные каналы следует оснастить задвижками для регулирования интенсивности процесса проветривания.

Если кровля двухскатная, то на чердаке можно на противоположных фронтонах поставить слуховые окна либо устроить отдушины с вентиляционными решетками.

Их необходимо закрыть сетками, чтобы защитить от проникновения москитов других насекомых. В помещении будет организован горизонтальный воздушный поток.

При вальмовой форме следует предусмотреть на свесах карниза зазоры, через которые воздух будет свободно попадать в помещение чердака. Для его вывода следует сделать у конька отверстия.

Если угол наклона кровли составляет 450 и более, то проветривание помещения осуществляется за счет разницы наружной и внутренней температуры.

При небольших углах наклона систему вентиляции можно усилить электрическими вентиляторами либо инерционными турбинами.

Вентиляционные отверстия необходимо расположить на равном расстоянии друг от друга по всему периметру дома. Но зашивка деревянных свесов должна быть сделана неплотной.

В противном случае отверстия высверливаются в наружных стенах. Общая площадь вентиляционных каналов должна составлять 0,2% от площади дома.

Вентиляцию можно не делать, если для кровли используется ондулин либо шифер. Воздух свободно перемещается между волнами материала.

Устройство вентиляции теплого чердака

Пространство между потолочным перекрытием и крышей можно использовать как дополнительную площадь для постоянного проживания.

Она признается жилой, если отвечает требованиям, предъявляемым к жилым помещениям санитарно-гигиеническими правилами и нормами.

Если предусмотрена мансарда, то конструкцию вентиляции чердака следует тщательно продумать и выбрать оптимальный вариант.

Особенности системы в зависимости от типа кровли:

• оцинкованный металлический лист – создание вентилируемой области посредством нашивки на стропильную конструкцию контррейки;
• металлочерепица – необходима укладка на обрешетку пароизоляционного слоя из полимерной пленки;
• шифер, ондулин – свободное поступление холодного воздуха с нижней части кровли и отвод теплого воздуха через волны материала.

В современных домах для удаления отработанного воздуха из-под потолка мансардного помещения используют специальные аэраторы. Приспособления предотвращают возникновение конденсата и его проникновение в жилое помещение.

Схемы обустройства вентиляции:

• установка на крыше трубы, оснащенной дефлектором;
• использование фронтальных вентиляционных решеток или сеток;
• устройство теплоизолированного вентиляционного канала через отверстие, расположенное в верхней части крыши либо наружной стены.
