Устройство вентиляции в частном доме: трубы, дымоход, конденсат

Как устранить проблему?

Даже выполнив все требования при возведении дымохода, совсем избежать конденсации не выйдет. В готовой конструкции это тем более невозможно. Но решить проблему можно, избавившись от уже образовавшегося конденсата, снизив его концентрацию и минимизировав разрушительные последствия:

Использовать только сухое топливо. При сгорании будет выделяться меньше влаги, уменьшится образование сажи, кроме того, такое горючее дает больше тепла при меньших затратах.

• Если дымоход выполнен из гигроскопичного материала, применяют гильзование. Внутри шахты прокладывают трубу из нержавеющей стали, которая принимает воздействие агрессивных веществ на себя. Гильза решит еще одну проблему – она нагревается быстрее кирпича или асбестоцемента, значит капли не будут образовываться в самом начале дымохода.
• Уменьшить разницу температур поможет утепление частей трубы, находящихся вне отапливаемого помещения. Дым будет медленнее остывать, большая его часть успеет выветриться вместе с конденсационным паром. Тонкие стальные трубы с этой целью обматывают теплоизоляционными материалами или прячут в дополнительно возведенную кирпичную шахту.
• Для улучшения тяги следует прочистить дымоход и устранить нарушения целостности трубы. Это облегчит выведение продуктов горения и обезопасит систему.
• Чтобы предотвратить попадание дождя и мусора, навершие дымовой трубы оснащают конусовидной насадкой – дефлектором. Он не пропускает внутрь осадки, а также улучшает тягу.
• В начале дымоотвода и на поворотах конструкции следует установить конденсатоотводчик. Монтируют его таким образом, чтобы было легко опустошить при наполнении.

Рекомендуем ознакомиться: Как правильно соединить пластиковую трубу с чугунной канализацией?

Допустимые теплоизоляционные варианты

Вышеперечисленным требованиям отвечают многие минераловолокнистые материалы, полимеры углеводородов, пеноэластомеры, включая:

• минеральную вату;
• поливинихлорид;
• пенополистирол;
• полиуретан.

Пеноэластомеры получают путем экструдирования и вулканизации. Они имеют пористую структуру, причем поры пузырьковые, то есть закрытые, что уменьшает влагопоглощение и делает их паронепроницамыми. Путем полимеризации углеводородов получают такие утеплители как полиуретан и поливинилхлорид.

Теплоизоляторы поставляются в продажу в виде рулонов, листов (матов), полых цилиндров (скорлупы). Рулонные материалы и скорлупа подходят для теплоизоляции труб и круглых воздуховодов. Прямоугольные воздуховоды можно утеплить листовым материалом.

Воздуховод утепляют на всех участках, расположенных в неотапливаемых помещениях и особого внимания требуют вентканалы проходящие через стены, перекрытия и кровлю

Листовые и рулонные утеплители обладают высокой гибкостью, им легко придать необходимую форму, одна сторона у них может быть гладкой. Благодаря совокупности этих свойств монтаж теплоизоляции значительно облегчается. Многие материалы не только огнестойкие, но и самогасимые, что повышает пожарную безопасность.

Утеплитель выбирают с учетом условий среды, в которой он будет использоваться, включая рабочую температуру. Для средней полосы России для утепления вентиляционных систем подходят материалы способные выдерживать температуру окружающей среды в диапазоне от -30° С до 60° С.

В качестве гидроизоляционной защиты применяются полиэтиленовая (ПЭ) пленка и поливинилхлоридная (ПВХ) мембрана. От внешних повреждений утепленные вентканалы закрывают коробами, обшитыми доской, фанерой или алюминиевыми листами.

Следует ставить конденсатосборник или нет?

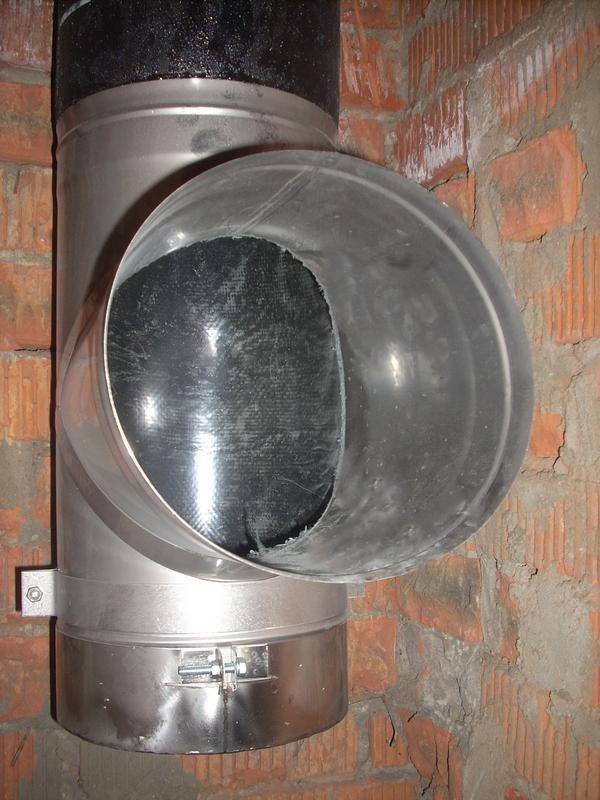

Конденсатосборник имеет простую конструкцию. Он представляет собой тройник, один конец которого адаптирован под отвод жидкости наружу. Для этих целей обычно предусмотрено крепление, к которому подключается шланг. Также встречаются конденсатосборники со специальной емкостью. Такие устройства нужно периодически обслуживать – сливать накопившуюся жидкость.

Несмотря на простоту конструкции, конденсатосборник выполняет несколько важных функций. Обеспечивает доступ к системе для обслуживания, отводит образующуюся внутри систему влагу, тем самым предупреждая ее быстрое разрушение. Согласно нормативным документам, установка сборника конденсата обязательно необходима при применении газового отопительного оборудования.

Стоит отметить, что подключение газовых котлов к дымоходу должны выполнять специалисты. Ошибки, допущенные при проектировании дымохода, могут иметь неприятные и даже опасные последствия

Важно соблюдения ряда правил, касающихся расположения трубы, количества поворотов и других нюансов. Если вы хотите, что автономное отопление в вашем доме работало эффективно и безопасно, не пытайтесь сэкономить на услугах специалистов или комплектующих

По любым вопросам вы можете проконсультироваться с сотрудниками нашей компании.

Правила установки котла

Кроме специально оборудованных и приспособленных помещений маломощные котельные (до 30кВт) могут размещаться и непосредственно на кухне. При этом должен быть соблюден ряд обязательных требований, а именно:

1. Минимальная площадь — 15 кв.м.
2. Высота потолка — не менее 220 см.
3. Площадь окна (окон) должна составлять не менее трех кв. см на один куб. м объема. При этом оконные проемы обязаны быть обустроены форточками или фрамугами.
4. Минимальное расстояние котла от любой из стен — 10 см.
5. Отделка пола и стен не должна содержать горючие материалы.

Помимо оконных проемов, помещение должно иметь дополнительный источники поступления воздуха. Это может быть негерметичная дверь, приточно-вытяжная стационарная вентиляция и прочее. Впрочем, пункт о дополнительном снабжении свежим воздухом здесь следовало бы поставить по значимости — гораздо выше.

Дымоходы и вентиляционные каналы

Воздвигать и размещать дымоход и вентиляцию в частном доме разрешено только при наличии проекта и соблюдении всех норм, правил и требований по проведению строительных работ. При этом должны учитываться и соблюдаться все правила и требования по пожарной безопасности, по удобству проведения монтажных и ремонтных работ, а также по обслуживанию и эксплуатации.

Вентиляционная система с естественной тягой обеспечивает удаление воздуха из помещения, где расположен камин, а за удаление продуктов горения от очага отвечает дымоходная система. Кстати, каналы для вентиляции и дымохода должны быть выполнены вертикально, допускается небольшой уклон, но без уступов. Внутренняя поверхность дымохода должна быть гладкой и одного сечения. Если грамотно спроектировать и провести монтаж дымоходов и вентиляции, то благодаря этому в помещении будет всегда оптимальный воздухообмен и исключится возможность появления обратной тяги в вент-каналах. Также, не будет дыма и угарного газа в гостиной с камином. Разрешается размещать единый блок в вентиляционных и дымоходных каналах, разделяя их по высоте перегородками (герметично). Рекомендуется располагать трубу для вентиляции недалеко от дымохода. Тут жесткие требования отсутствуют.

Вентиляционный канал способен пропустить ограниченное количество воздуха, что зависит от сечения трубы и скорости, с которой движется воздушный поток. Качество естественной тяги может ухудшиться из-за зауженного сечения канала, засоренности внутри, неровностей внутренней поверхности трубы и сложной формы каналов – это главные факторы, которые влияют на тягу. И еще: воздушные потоки, которые проходят сквозь канал образуют шум. Сильная тяга (вентиляция через дымоход) сопровождается всегда гулом в дымоходной трубе. Для того чтобы снизить гул в дымоходе необходимо выбрать оптимальное сечение канала и тем самым будет поддерживаться низкая скорость воздушного потока.

Проверка вентиляции и дымоходов должна проводиться в строго определенное время, руководствуясь установленными нормами и здравого смысла, + проводить по необходимости их очистку. Как правило, проверяют дымоходы поквартально перед началом сезона отоплений, а вентиляционные каналы достаточно проверять 1раз за год.

Расчет диаметра дымохода

Как уже было упомянуто, полная замена воздуха в помещении, где установлен котел должна производиться максимум за 20 минут. Именно это требование обязывает перед началом монтажа или даже проектирования произвести расчет минимального сечения  вентиляции.Существует константа высоты потолков при которой вентиляция считается оптимальной. Данное значение равно шести метрам. При меньшем значении используется поправочный коэффициент.

Рассчитаем его на примере.

Помещение, где установлен котел имеет размеры три на четыре метра при высоте потолка — 3,5 м. Рассчитываем объем — 3х4х3,5=42 куб. м

Определяем коэффициент поправки по формуле: к=(6-h) *0,25+3

Получаем: (6-3,5) *0,25+3=3,6

Расчетный объем необходимого для безопасности воздуха найдем, перемножив фактический объем помещения на поправочный коэффициент 3,6*42=151,2 куб.м

Теперь мы подошли к последнему вычислению. Площадь сечения воздуховода высчитывается как отношение расчетного объема к произведению скорости потока воздуха на время. Причем скорость и время должны быть в одинаковых единицах. Принимая за минимум скорость воздуха, величину, равную 1 м/с и зная, что в часе 3600 секунд, получаем: 151,2/3600 = 0,042 кв. м

При использовании круглой трубы формула перехода от площади к диаметру такова: D=2√S/π, где

D- искомый диаметр;

S– найденная площадь сечения;

π — константа, примерно равная 3,14;В итоге получаем:

2√0,042/3,14=0,231м

Ближайший больший диаметр из сортамента труб для вентиляции 250 мм. Именно он и будет решением нашей задачи.

Безусловно, можно избежать этих вычислений, если воспользоваться таблицами или услугами профессионалов, но это уже, как говорится, на усмотрение того, для кого строится вытяжка для газового котла в частном доме.

Правила возведения дымохода над крышей

Если вентиляция выходит вертикально над крышей дома — вполне логичен будет вопрос о ее положении. Здесь актуальными станут следующие параметры:

• Уровень относительно конька;
• Удаление от дымоходной трубы;
• Уровень над крышей .

Обозначим координаты на основе норм строительства, опыта профессионалов и элементарных законов физики. Вытяжка для газового котла в частном доме, а точнее ее выходная труба обязана:

1. Подниматься не менее чем на 50 см над коньком крыши, если дымоход удален как минимум на 1,5 метра и на таком же расстоянии где расположен  парапет.
2. Быть вровень с коньком или выше его если дымоход расположен от полутора до трех метров как от конька, так и от парапета
3. Быть ниже линии, проведенной от конька крыши под углом 10 градусов, если высота дымохода выше трех метров от верхнего края кровли.
4. В случае плоской крыши требования к вытяжке просты — быть не ниже полуметра над ней.

Вытяжка для газового котла в частном доме, не смотря на достаточную сложность, — вполне может быть установлена, как говорится, и своим руками

Несложные расчеты, аккуратность и внимание при работе — вот что позволит добавить вашему дому комфорт, безопасность и эстетическую привлекательность

Читайте так же: Установка газового котла, Отопление частного дома.

Дымоход для газового котла Vaillant turbo TEC plus. Коаксиальный дымоход в один кирпичный канал.

Watch this video on YouTube

Как выявить проблему

О наличии конденсата говорят участки ржавчины на металлических деталях

Обычно фильтровентиляция – это сложное техническое устройство с наличием многих ответвлений. Разобрать ее и посмотреть, в каком месте образуются капли, не всегда возможно по ряду причин. В этом случае приходится подходить к решению проблемы косвенным методом – искать признаки дефекта на внешней стороне.

Первым признаком образования воды на стенках металлического канала могут быть участки ржавчины. Если шахта закрыта утеплителем, мокрые участки все равно проявятся, делая влажным сам материал утепления. В этом случае испорченный материал удаляют, на его место ставят новый.

Еще одним потенциально проблемным местом может быть участок воздуховода, который возвышается над кровельным покрытием. В целях экономии не всегда организуют утепление в этом месте, что часто приводит к обледенению материала.

С чем связано появление конденсата

Такая вентиляция однозначно даст не просто конденсат, а будет лить вода

Конденсат – образование влаги на внутренней части трубы. Капли воды просачиваются через многочисленные стыки, в результате стены и перекрытия будут постоянно мокрыми. В зимний период в трубе может из-за замерзания воды исчезнуть просвет, таким образом, циркуляции воздуха в вентканале не будет. Причины, по которым течет вентиляция в частном доме следующие:

• отсутствие теплоизоляции на вентиляционных трубах;
• произведено неправильное утепление труб;
• при монтаже вентиляции были закуплены бракованные материалы;
• плохое утепление пола и стен, наледь;
• возведение дома производилось на влажном фундаменте;
• вода в подвале дома;
• вентиляционные трубы со временем забились мусором;
• неисправности водопровода в доме;
• перепад температуры снаружи и внутри дома;
• неправильный монтаж вытяжки.

Причинами также могут быть постоянные источники испарений – сушка мокрого белья в доме, особенности местности, где возводился дом, например, возле озера, речки. В любом случае, если капает из вентиляции, значит необходимо принять меры.

Нормативные требования

Дымовая труба должна быть строго вертикальной и иметь у основания съемный патрубок или карман глубиной 250 мм с дверкой для чистки сажи. При необходимости обхода существующих препятствий допускается отклонение до 30° от вертикали, при этом площадь сечения сохраняется, а вынос не должен превышать 1 м.

Высота дымохода является ключевым фактором для создания хорошей тяги. Именно она является решающей в вопросе качественного удаления продуктов сгорания. Высота дымовой трубы должна определяться в соответствии со схемой, приведенной в СП 42-101-2003 (приложение Г).

Если поблизости есть более высокие здания или деревья, то необходимо дополнительно проверить высоту зоны ветрового подпора и при необходимости увеличить высоту дымоотводящей трубы. В любом случае возвышение над прилегающей частью кровли должно быть не менее 50 см, а при совмещенной (плоской) кровле – не менее 200 см.

После завершения установки обязательно проверяется герметичность дымоотводящего трубопровода и наличие тяги. Во избежание опасности исчезновения тяги в результате обмерзания оголовка или его перекрывания посторонними предметами запрещается использовать насадки на дымовых трубах в виде зонтов, дефлекторов и т.д.

Вентиляция, проводимая в стене либо перегородке, обязательно должна быть изолирована негорючим материалом. Каждое отопительное устройство должно быть снабжено отдельной дымоотводной трубой.

Бывают ситуации, когда в виде исключения к одной вытяжной трубе могут подсоединяться два устройства, в частности:

• Два отопительных газовых котла, расположенных на одном этаже.
• Две газовые колонки, в том случае, когда продукты сгорания в них будут находиться на расстоянии более 75 сантиметров друг от друга, и поступать в дымоход на разных уровнях.

При монтаже вытяжки должны соблюдаться следующие условия:

• Материалы, используемые при установке, должны быть негорючими.
• Герметизацию стыковочных зон необходимо производить термоустойчивыми составами.
• В дымоходной конструкции следует использовать не более трёх колен.
• Должна сохраняться целостность труб.

Так как вытяжная труба транспортирует продукты горения газа, она должна отвечать требованиям, предъявляемым к дымоходным системам. Иначе сложно избежать загазованности помещения, что чревато отравлением угарным газом.

Количество поворотов трубы для газовой колонки должно быть не больше 3

Действующими нормативами регламентированы следующие пункты, касающиеся дымоудаления от бытовых газовых колонок:

• запрещается прокладка вытяжной магистрали через жилые помещения;
• в случае прохождения соединительной трубы через неотапливаемое помещение требуется теплоизоляция;
• расстояние между воздуховодом и поверхностью потолка/стены из негорючих материалов – от 5 см;
• между трубой и сгораемой, трудносгораемой поверхностью выдерживается расстояние от 25 см. В условиях принятия защитных мер допускается сокращение дистанции до 10 см;
• в новых зданиях допускается протяженность дымоотвода в пределах 3 м, в остальных случаях – до 6 м;
• количество поворотов канала дымоудаления – не более 3 с сохранением изначального сечения трубопровода в местах изгиба;
• в горизонтальных участках предусматривается уклон в сторону агрегата;
• по требованиям СНиП запрещается подключение газоотвода к вентиляционной шахте, так как это чревато последствиями в виде отравления жильцов угарным газом.

Внизу вертикального канала оборудуется карман глубиной 250 мм для ревизии, лючок всегда должен быть доступен для чистки и обслуживания.

Требования пожаробезопасности и СНиП прописывают четкие нормы высоты, диаметра, пропускной способности каналов и правил установки дымоходов.

Для обеспечения природной тяги длина конструкции должна достигать 5 м. Если цифра меньше, рассматривают установку вентилятора или продление дымохода максимально вверх.

При проектировании обязательно рассчитывается сила тяги, которая обеспечит быстрый вывод продуктов горения и поддерживание оптимального горения газа. В соответствии с нормами это должно быть 1,5 м³/час, а скорость воздушного потока равна 18-20 м/с.

Кроме того, четко прописана необходимая высота над коньком, дальность расположения от электрических линий и соседних построек, тип изоляционных и защитных прослоек и т.д. Все эти факторы учитываются на стадии проектирования инженерами и соблюдаются во время монтажа.

Проводим тест

Как узнать, что вытяжная труба работает качественно? Можно ли надеяться, что она убережет домочадцев от неприятностей? Все просто, проведите следующий тест. Закройте наглухо окна и двери. «Вооружитесь» туалетной бумагой, понадобится небольшой кусочек. Поднесите бумагу вплотную к вытяжке. Понаблюдайте, что с листком происходит. Он упал? Значит, система вышла из строя.

В многоквартирных домах с помощью такого теста тоже можно проверять вентиляционные коммуникации. Бывает, что бумага в процессе теста с силой отлетает от решетки. Означает это следующее: в вашу квартиру поступает не свежий воздух, а отработанный – от соседей.

Требования к теплоизоляционным материалам

Для утепления воздуховодов в системе вентиляции требуются материалы, обладающие следующими свойствами:

• низкая теплопроводность;
• паронепроницаемость;
• огнестойкость;
• шумопоглощающая способность;
• биостойкость.

Коэффициент теплопроводности является самым важным параметром теплоизоляционного материала.

Второй по важности показатель – паропроницаемость. Многие материалы, используемые для утепления вентиляции, обладают способностью выпускать скопившуюся под ними влагу при превышении предельного для них напряжения

Заполняя поры материала, влага увеличивает его теплопроводность, тем самым снижая эффективность утепления. Чтобы этого не происходило, поверх теплоизолятора монтируется гидроизоляционное покрытие – мембрана, способная пропускать пар наружу, запирая ему доступ внутрь.

От огнестойкости зависит, насколько теплоизоляция будет пожаробезопасной. Всего существует 6 классов огнестойкости.

Для воздуховодов необходим утеплитель нулевого класса, то есть имеющий самую высокую огнестойкость, а значит, наиболее пожаробезопасный. При многослойной теплоизоляции и выполнении ряда дополнительных условий допускается использование материалов первого класса огнестойкости

Проходя по воздуховодам воздушный поток создает шумы. В системах принудительной вентиляции также шумит и вибрирует работающий вентилятор. Чтобы шумы и вибрации не передавались через жесткие конструкции и не распространялись по жилым помещениям, используют демпфирующие устройства и прокладки.

Но и большинство теплоизолирующих материалов обладают звукоизоляционными свойствами и помимо своей основной функции помогают защищать дом от неприятных акустических эффектов.

Используемые материалы не должны быть благоприятной средой для жизнедеятельности насекомых, плесневых грибков, вызывающих гниение бактерий и других вредоносных микроорганизмов.

Проникая по воздуховодам в жилые помещения, они могут вызывать заболевания, а также повреждают сам материал, из-за чего может потребоваться его преждевременная замена. Существуют микроорганизмы, продукты жизнедеятельности которых настолько агрессивны, что способны прожечь стальные листы толщиной 1,5 мм.

Используемые в обустройстве вентиляционных коммуникаций материалы обязаны соответствовать санитарно-гигиеническим нормам. Утеплитель не должен выделять вещества, опасные для человека и окружающей среды. Под экологичностью подразумевается отсутствие угрозы засорения природной обстановки в ходе утилизации.

Как избавиться от конденсата в вентиляционной трубе

Конденсатоотводчик должен находиться в самой низкой точке

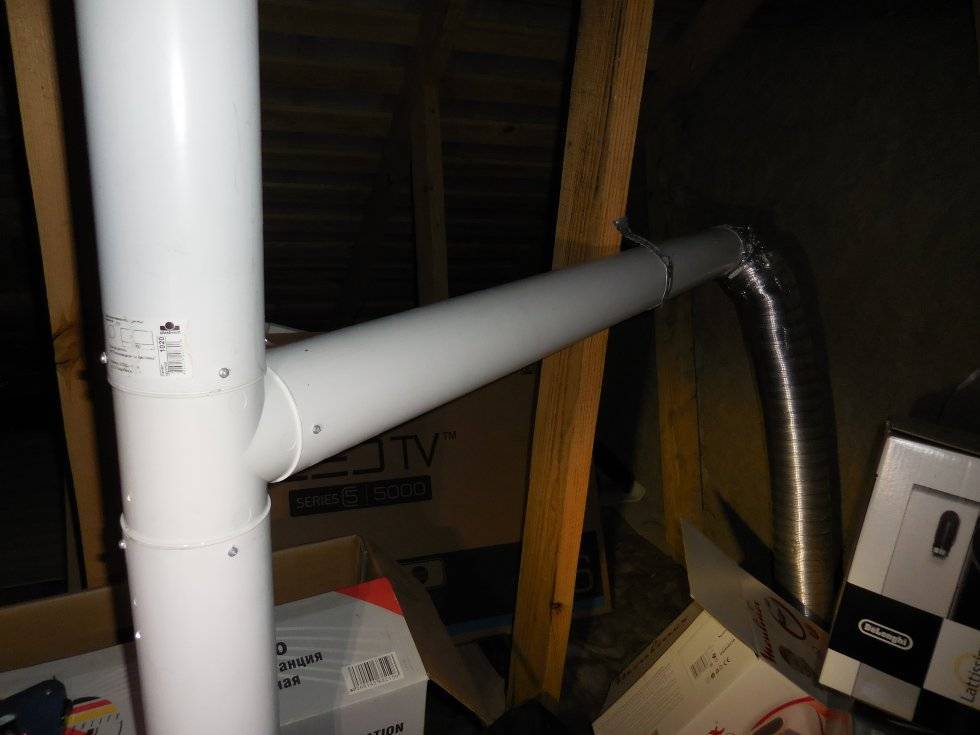

Одним из эффективных методов избавления от лишней влаги является оборудование системы конденсатоотводчиками. Механизм этих устройств построен таким образом, что позволяет улавливать воду, которая стекает по стенкам в сторону уклона.

По сути конденсатоотводчик – это тройник с конусовидной емкостью, врезаемый в нижнюю точку линии на горизонтальном участке и в основании поворота на 90 градусов при переходе с горизонтального направления вертикально вверх. Такой способ избавит от влаги и осадков, попадающих в канал во время дождя.

Далее просто необходимо с заданной периодичностью проходить по всему участку и сливать жидкость из улавливателей. Можно сделать автоматическое спускание влаги путем оборудования каждого конденсатоотводчика электрическим клапаном.

Проветривание чердака

Так как крыша крепится к деревянной конструкции, то ее состояние связано с микроклиматом под ней. При неправильно сконструированной вентиляции может образоваться сырой и затхлый воздух. В таких условиях древесина подвержена плесени и грибкам, что приводит к трухлявости дерева

Для продления срока службы деревянного каркаса важно создать естественную вентиляцию чердачного пространства. В домах с холодным чердаком проблемы с проветриванием нет. А вот в домовладениях с мансардой, где пространство под крышей отапливаемое, подкровельное пространство совсем маленькое

По стандарту СП 17.13330,2017 » Кровли» , величина вентиляционного зазора должна быть как минимум — 50 мм.

Когда происходит резкий перепад температур на кровле с внутренней стороны образуется конденсат. Последний проливается на гидроизоляционную мембрану, далее влага высыхает за счет ветра и вентиляционного зазора. Если конденсат не будет полностью выветриваться, то он переувлажнит утеплитель. Тогда слой может частично или полностью утратить энергосберегающую функцию. И потом, в холодное время года, кровля может промёрзнуть, в мансарде будет сыро, а когда потеплеет вода испортит мебель и стены.

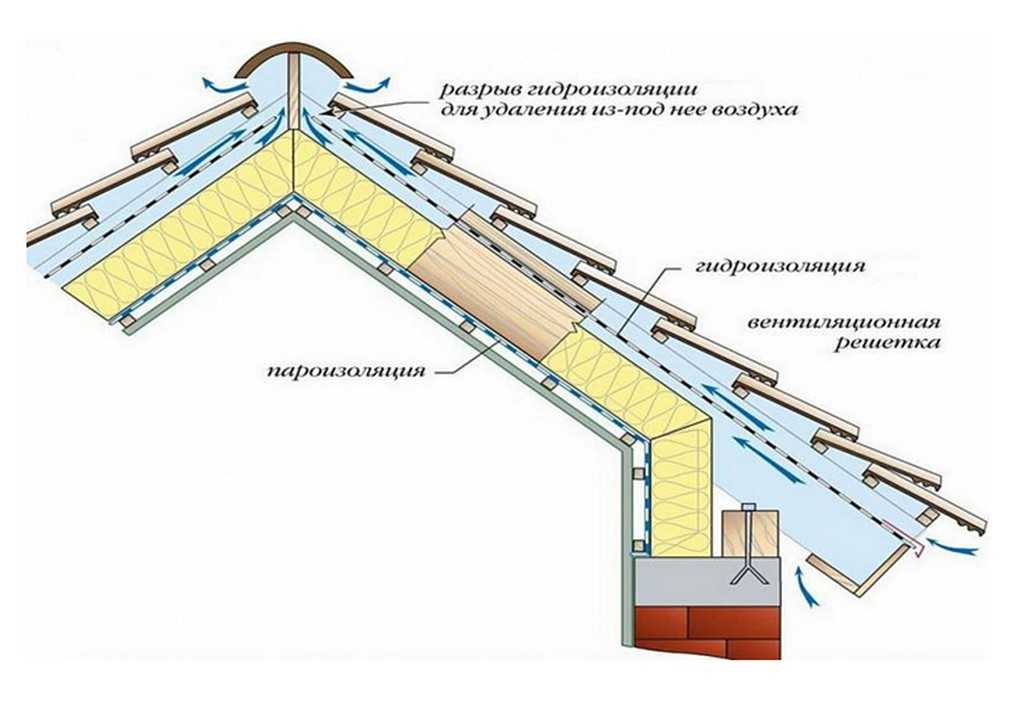

Схема вентиляции

Устранение конденсата

Как устранить конденсат в дымоходе газового котла? Существует несколько способов, как избавиться от влаги в отопительной системе, рассмотрим каждый из вариантов более детально.

Утепление канала дымохода

Течет дымоходная труба в основном зимой, что делать в этом случае? Зачастую такое явление возникает по причине неправильного утепления устройства при возведении. Если течет конденсат из дымохода, то вам потребуется утеплить приспособление. В качестве термоизоляции можно применить волокнистый утеплитель, штукатурку, минеральную вату или плиты из пенополистирола. Волокно и минеральная вата в этом случае выбираются для отделки асбестовых или труб из металла. Чтобы убрать конденсат из вытяжной трубы из кирпича лучше применять оштукатуривание.

Избавиться от конденсата в печной трубе при помощи минеральной ваты или волокна можно в следующем порядке:

1. Первым этапом является разрезание отделочного материала на несколько частей. Это необходимо для того, чтобы удобно обернуть трубу.
2. Выполненные отрезки надежно крепят на дымоотводе. Для этих целей вам потребуются хомуты или проволока из металла.
3. Далее обеспечивается внешняя защита при помощи фольги или металлического короба.

Как избавиться от конденсата в печной трубе при помощи оштукатуривания? Для этого вам потребуется выполнить следующие действия:

• оснастить стенку дымоотвода сеткой для штукатурки при помощи определенных болтов с увеличенной головкой;
• далее накладывается первый шар штукатурки из следующих ингредиентов: вода, известь, шлак мелкого размера и цемент;
• первый слой накладывается толщиной примерно в 30 сантиметров;
• далее выполняется еще 4-5 слоев;
• после полного высыхания отделки нужно нанести сверху декоративную краску.

Предварительная просушка горючего

Конденсат в дымоходе, что нужно делать? Прежде чем ответить на этот вопрос необходимо понимать, что любое горючее необходимо хорошо просушивать перед применением, чтобы избавиться от влаги. Для этого их кладут сначала под навес в хорошо проветриваемом помещении. Наиболее оптимальный в этом случае срок сушки составляет 1-2 года. Также следует учитывать, что мелкие дрова сохнут значительно быстрее.

Далее непосредственно перед использованием горючее должно полежать около пяти-семи дней в теплом сухом месте.

Это что касается дров, как хранить другие виды горючего? Брикеты и пеллеты необходимо хранить в теплом сухом помещении и следить за тем, чтобы избавиться от лишней жидкости. Торф и уголь нужно перед использованием оставить на несколько часов в помещении, для того чтобы просохла скопившаяся в них влага.

Правильный выбор топлива

Одной из причин, почему дымоход «плачет» является неправильный выбор топлива. Поэтому выбирать горючее специалисты рекомендуют из соображений доступности, стоимости и потребности автоматизации отопительной системы.

Прочистка дымохода

Течет дымоходная труба, что делать? Первое, на что следует обратить внимание это тот факт, что плакать дымоотвод может по причине сильного загрязнения. Чтобы избавиться от него вам потребуется хорошо его прочистить

Избавиться от конденсата в дымоходе можно следующими способами:

1. применить специальные химические средства, суть работы которых заключается в сжигании и разложении сажи и осадков;
2. прочистить дымоотвод механическим путем;
3. использовать ручную прочистку при помощи веревки конкретной длины и утяжелителя;
4. в печной трубе можно устранить конденсат при помощи народных рецептов.

Последний вариант предполагает медленное заглубление каната в направлении сверху вниз в устройство. В народных рецептах применяют картофель и соль, их засыпают в камеру при горении топлива.

Какой бы способ для устранения конденсата в дымоходе газового котла не выбрали, важно соблюдать все правила безопасности, в противном случае можно только усугубить сложившуюся ситуацию и нанести непоправимый вред своему здоровью

Использование конденсатоотводчика

Если жидкость стекает по стенкам дымоотвода, то в таких случаях применяют конденсатоотводчик для дымохода. Это совершенно безопасное и необходимое мероприятие в современных системах отопления, которое поможет избавиться от лишней жидкости. Специальный конденсатосборник с отводом жидкости устанавливается в устройство, чем предотвращает скопление в нем жидкости на стенках.

Данное приспособление представляет собой специальную емкость, выполненную из нержавеющей стали, которая фиксируется в нижней части выводного канала. Изредка такие приспособления обеспечивают регулярный отток жидкости из отопления в канализацию. В их комплект входят уже готовые секции для установки.

Правила установки коаксиального дымохода

1. Газовые котлы закрытого типа сегодня с успехом применяются как в загородном домостроении, так и для поквартирного отопления в многоэтажных зданиях. Известно, что монтаж коаксиального дымохода для газового котла можно производить как горизонтально, так и вертикально.

Правила установки коаксиального дымохода регулируются СНиП 41-01-2003, которые ранее допускали использование горизонтальных дымоходов и в многоквартирных домах. Однако, в 2012 году в свет вышел свод правил СП «Отопление, вентиляция и кондиционирование воздуха.

Актуализированная редакция СНиП 41-01-2003». Согласно данному документу, устройство дымоотводов в жилых многоквартирных зданиях через наружные стены не допускается.

Соответственно, на данный момент горизонтальный коаксиальный дымоход может применяться только частных домах, а в квартирах многоэтажных строений возможно только вертикальное дымоудаление через крышу. Это первый важный момент, касаемый СНиП коаксиального дымохода.

• 2. Необходимо знать и твёрдо помнить и ещё один важный момент:
• В целом можно выделить наиболее важные общие требования к установке коаксиального дымохода горизонтально (нормы установки):
• — От земли до коаксиальной трубы расстояние должно составлять не менее 2,0 метров;

несоблюдение общих требований нормативной документации в процессе монтажа системы дымоудаления может привести к тому, что газовая служба попросту не выдаст разрешение на эксплуатацию котла.— Труба коаксиального дымохода должна выводиться не менее, чем в полуметре от окон и дверей (и по вертикали, и по горизонтали);— Необходимо обеспечить свободное пространство перед коаксиальной трубой —не менее 1, 5 метров (не должно быть внешних препятствий в виде заборов, стен, столбов и т.д.)

— Если в системе дымоотведения не используется конденсатоотводчик, то коаксиальная труба монтируется с уклоном к земле (в пределах 3-12°);

— Трубу коаксиального дымохода можно выводить только на улицу!— В конструкции оптимально использовать не более 2-х коаксиальных колен;— Не менее 20 см должно быть между газовыми трубами и элементами дымохода;Подводя итог данной статьи, можно сделать вывод:

система отвода газов при работе настенного газового котла с закрытой камерой сгорания — довольно сложная конструкция, которая требует определённых знаний ещё на стадии проектирования и выбора продукции. Поэтому, даже ещё до того, как

купить коаксиальный дымоход, самым правильным решением будет помощь квалифицированных специалистов, которые помогут подобрать подходящий вариант с учётом всех также выяснили, что в обязательном порядке необходимо соблюдать и все требования к монтажу коаксиальных дымоходов. Соответственно, помощь профессионалов — единственное правильное решение в такой , что дымоотведение должно быть прежде всего безопасным!

Именно правильная установка дымохода обеспечит Ваше спокойствие и будет гарантией надёжной и долговечной работы отопительного оборудования.

Компания УТДК из Санкт-Петербурга занимается производством и продажей современных систем дымоудаления для настенных газовых котлов всех марок.

Мы готовы ответить на все интересующие Вас вопросы и помочь с выбором и установкой коаксиального дымохода!

Наш адрес: 195027, г. Санкт-Петербург, Складская ул, дом № 6, корпус Б.

Профилактика образования конденсата

Для уменьшения образования конденсата в дымовых трубах можно:

установить внутрь кирпичного дымохода металлическую трубу. Такой прием называется гильзованием. Дополнительная труба облегчает чистку кирпичного дымохода, способствует утеплению и герметизации канала, а также отведению конденсата;

вмонтировать в дымоход конденсатосборник. Устройство устанавливается на пересечении вертикального и горизонтального участков дымохода и способствует сбору влаги из трубы. Уход за сборником конденсата заключается в своевременном удалении воды.

Профилактика дымовой трубы также заключается:

• в использовании топлива надлежащего качества;
• в своевременной очистке дымохода;
• в проведении дымовой трубы по мере необходимости.

Полностью избавиться от конденсата, скапливающегося на дымовой трубе, невозможно, но комплекс мер, представленный в статье, поможет в значительной степени снизить образование излишней влаги и продлить срок службы печной трубы.

Для котлов с открытой камерой сгорания

Газовые котлы с атмосферной горелкой требуют дымовой трубы с хорошей тягой – продукты сгорания удаляются при движении воздуха в дымовой трубе. Поэтому они сделаны как можно проще, желательно с гладкими стенами.

Проведите горизонтально через стену, а затем вдоль наружной стены на необходимую высоту. Этот вариант также называется наружным дымоходом.

Трубу от котла проложить вверх, минуя все потолки и крышу, и провести ее над покрытием крыши. При необходимости трубу можно проложить в стороне от стены, сделав два изгиба под углом 45°. Для этой конструкции лучше не делать изгибы на 90°.

Какой вариант лучше? Легче сделать внешнюю дымоходную трубу – с розеткой через стену

Важно правильно проходить через стену (соблюдать противопожарный зазор, если стены являются горючими). Но этот вариант требует хорошей изоляции и качественного крепления к стенам

И даже в таких условиях, как правило, возникает много конденсата. По этой причине на выходе необходимо установить тройник и конденсатоотводчик.

Если дымовые трубы проходят через крышу, то есть как минимум две сложные точки – проход через потолок первого этажа и через крышу. В этих местах устанавливаются специальные сквозные устройства. Они обеспечивают достаточную степень пожарной безопасности.

Особенности сборки металлических труб

При использовании слоистых или одностенных металлических труб происходит “конденсация” во внешней дымовой трубе газового котла. То есть вставка верхней трубы в центр нижней. Это стало возможным благодаря рифленой кромке с одной стороны.

При установке дымохода внутри здания конструкция устанавливается “сквозь дым”

В этом случае более важно, чтобы газы не попадали в помещение. Поэтому трубы поворачиваются таким образом, что верхний элемент накладывается на уже установленный

Есть и третья возможность – собрать два петлевых контура по-разному: внешний – для дыма, внутренний – для конденсата. Для такой сборки обязательно использовать бутерброды, так как только они имеют два контура. Это лучший вариант, потому что защита полная, но сборка сложная.

Дымовые трубы в шахте (коробе)

Для того чтобы связь не портила интерьер, ее часто “упаковывают” в шахту – специально построенную коробку. Внутри обычно находятся дымовая труба (или дымоходы, если работают несколько приборов), вентиляционные каналы, могут быть стояки для водоснабжения, отопления, канализации. В любом случае, дымовую трубу лучше закрыть теплоизоляцией. Если изоляция отапливаемого помещения не может быть применена на мансарде (особенно если она холодная), изоляция должна быть обязательной. Используется базальтовая вата с рабочей температурой не менее 300°C.
