Вентиляция крыш частных домов разных типов и форм: необходимые материалы и схемы

Выбор кровли

Если говорить о материалах, которые используются для создания мягких кровель, то их можно классифицировать по нескольким показателям.

Так, например, такие кровли различаются по типу основания:

• картонные;
• стекловолокнистые;
• асбестовые;
• полимерные.

По типу связующего вещества:

• полимерные;
• битумные;
• битумно-полимерные.

Сегодня же для создания действительно качественного кровельного покрытия выбираются материалы на основе полиэстера или стеклоткани, а в качестве пропитки используются битумно-полимерные композиции. Для подобных материалов не существует общепринятого ГОСТа, поэтому каждый производитель имеет свои собственные ТУ.

Наиболее крупные производители маркируют свои изделия согласно трехбуквенному обозначению.

Первая буква в маркировке означает тип основания:

• Э — полиэстер;
• Т — стеклоткань;
• Х — стеклохолст.

Вторая — вид внешнего покрытия:

• П — полимерная защитная пленка;
• М — мелкозернистый песок;
• К — минеральная посыпка.

Третья буква описывает нижнее покрытие:

• Ф — фольга;
• С — суспензия;
• М — мелкозернистый песок;
• П — защитная полимерная пленка.

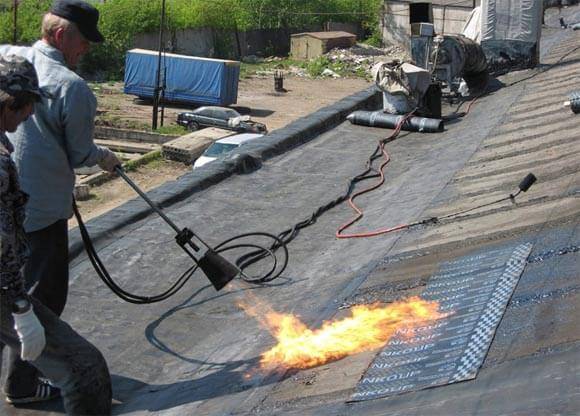

Технология устройства наплавляемой кровли

Перед началом монтажа наплавляемой кровли следует подготовить основание. Первый слой кровельного пирога — это пароизоляция, которую укладывают прямо на плиты перекрытия. Для этих целей используют наплавляемые или пленочные материалы

Внимание! Важно знать какой стороной укладывать пароизоляцию. В местах примыкания пароизоляции к вертикальным элементам, пленку заводят на стенки, поднимая ее выше уровня будущего слоя теплоизоляции. На горизонтальных поверхностях пленку пароизоляции укладывают внахлест, при этом все швы герметизируются.

Далее идет слой теплоизоляции, поверх которого будет устроен слой цементно-песчаной стяжки. Плиты утеплителя также необходимо соединить между собой с помощью горячего битума

Стяжку делают с учетом температурно-усадочных швов, ширина которых должна составлять около 5 мм. Швы должны разделять стяжку на равные квадраты со стороной 6 м. По прошествию 3-4 часов после укладки стяжки ее накрывают праймером, приготовленным из смеси битума и керосина (в пропорциях 1 к 1).

Последний слой пирога кровли, поверх которого будет укладываться верхнее покрытие — это гидроизоляция. При этом во время ее укладки следует предусмотреть организацию воронок для внутреннего стока воды. Их установку проводят согласно проектной документации. В местах примыканий «пирога» к стенам и трубам выполняются бортики из асфальтобетона или цементно-песчаного раствора высотой 10 см и углом наклона в 45 градусов.



Плиты утеплителя также необходимо соединить между собой с помощью горячего битума. Стяжку делают с учетом температурно-усадочных швов, ширина которых должна составлять около 5 мм. Швы должны разделять стяжку на равные квадраты со стороной 6 м. По прошествию 3-4 часов после укладки стяжки ее накрывают праймером, приготовленным из смеси битума и керосина (в пропорциях 1 к 1).

Последний слой пирога кровли, поверх которого будет укладываться верхнее покрытие — это гидроизоляция. При этом во время ее укладки следует предусмотреть организацию воронок для внутреннего стока воды. Их установку проводят согласно проектной документации. В местах примыканий «пирога» к стенам и трубам выполняются бортики из асфальтобетона или цементно-песчаного раствора высотой 10 см и углом наклона в 45 градусов.



Три основных заблуждения и устранение последствий ↑

Принцип подкровельной вентиляции

Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.

Заблуждение первое – о временах года ↑

Принято считать, что проточная циркуляция воздуха на чердаке нужна только в летнее (жаркое) время года:

• жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
• при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
• такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.

Схема воздушных потоков

Заблуждение второе – в доме будет холодно ↑

Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:

• на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
• кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.

Заблуждение третье – размер не имеет значения ↑

Размеры отверстий для циркуляции воздуха не имеют значения:

• это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
• при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
• если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.

Выход из положения при плохой вентиляции ↑

Замерзший конденсат на стропильной системе и обрешетке

Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.

Самый простой кровельный аэратор

Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.

В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.

Вентиляция чердачного помещения – это необходимость

Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).

Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.

Чердачные и бесчердачные скатные крыши

Бесчердачные – крыши, внутренняя поверхность и конструкция которых служит потолком для предыдущего этажа, без дополнительного перекрытия. Используются для частных домов в тёплом климате, а также для хозяйственных строений. В жаркую погоду позволяют сохранить прохладу, а также существенно увеличивают пространство над головой. Такой тип плохо подойдёт для использования в холодных климатических условиях: отсутствие перекрытия между этажом и крышей сильно увеличит отапливаемый объём помещения, а возрастающая за счёт скатов поверхность теплообмена между кровлей и внешней средой в значительной степени ухудшит теплотехнические характеристики здания.

Бесчердачная крыша больше подойдет для теплого климата, пространство на ней можно организовать в виде патио, балкона или сада
Чердачные крыши повысят теплоизоляцию дома и добавят полезное пространство

Плоская крыша

Вентиляция плоской крыши необходима, если она устанавливается над зданием или гаражом. Если монтаж плоской кровли проводится над верандой или летней террасой, то в вентиляции такой крыши нет необходимости.

преимуществом вентиляции плоской кровли является простота ее монтажа и отсутствие необходимости установки конька или аэратора

Когда оборудуется вентиляция плоской крыши, необходимо предусмотреть вентиляционное пространство между тепло и гидроизоляционным материалом. Угол наклона крыши с одним скатом не должен превышать 20 градусов. Край карниза зашивается декоративным материалом с отверстиями для притока воздуха.

Составление схемы вентиляции для дома

Схема вентиляции составляется перед началом строительства дома или же перед началом капитального ремонта. Если это первый вариант, то для устройства веншахт выбирают внутренние стены дома, отделяющие котельную, кухню, ванную и туалет. Именно эти помещения более всего нуждаются в вентиляции.

Чтобы все правильно устроить и установить оборудование, нужно взять план дома. Если он двух или трехэтажный, то потребуется план каждого этажа (+)

На схеме нужно нанести вентиляционные каналы приточного и удаляемого воздуха, которые будут проходить сквозь комнаты. Следует обязательно указать, где будут располагаться приточные клапаны, вентиляторы, рекуператоры и прочее оборудование, которое предусмотрено в выбранной системе вентиляции.

Ориентируясь на составленную схему предстоит рассчитать мощность агрегатов для каждого помещения и подобрать диаметры вентиляционных труб.

Еще один важный момент – следует учитывать потребность каждого помещения в свежем воздухе в м3.

Согласно нормативам, различным помещениям требуется обеспечить разное количество свежего воздуха в час:

• для кухни – 60 м3 при электроплите и 90 м3 при газовой;
• для ванных комнат –25 м3 в час;
• при совмещенных санузлах – 50 м3;
• для кабинетов, детских комнат, гостиных – 3 м3 на 1 м2 площади.

Для котельных нужно прокладывать отдельный вентканал. Учитывая нормы, нужно рассчитать потребность в свежем воздухе и подобрать соответствующую мощность оборудования, которое способно обеспечить требующуюся скорость движения воздушного потока

Причем важно сделать запас на 30%, чтобы система не работала на пределе своих возможностей

Для чего нужна вентиляция кровли

Дома и квартиры постоянно содержат водяной пар, образующийся при дыхании и потоотделении людей и животных, приготовлении пищи, умывании, при стирке белья и т. д. А поскольку крыша покрывается паронепроницаемым материалом, то влага скапливается на стропилах, утеплителе, на самом кровельном покрытии. Если не принимать никаких мер, то может возникнуть следующее:

1. Начнут гнить деревянные перекрытия.
2. Теплоизоляционный материал, напитанный влагой, потеряет присущие ему свойства, то есть не будет защищать жилье от холода.
3. Сама кровля может покрыться ржавчиной, если она металлическая, или плесенью, если из черепицы.
4. В зимнее время будут образовываться ледяные наросты, что тоже способствует последующему разрушению строения.

Предотвратить подобные явления поможет устройство вентиляции кровли, которое позволит создать хорошо продуваемое пространство за счет вентиляционного зазора. Это не даст летом теплу от нагретой солнцем крыши пройти в чердачное помещение, а в зимние морозы равномерно распределит тепло. Устройство вентиляционного зазора кровли выглядит так:

• по поверхности стропил укладывают гидроизоляционную плёнку;
• по горизонтали каждого стропильного бруска прибивается доска, на которой держится обрешетка;
• сверху кладется покрытие.

Зазор находится между изоляцией и покрытием. Высота его примерно около 50 мм. Для обеспечения в нем движения воздуха применяют следующие элементы вентиляции кровли:

1. Отверстия под кровельным свесом, обеспечивающие зазору продувание ветром.
2. Слуховые окна, служащие в качестве вентиляции для чердака.
3. Вентиляционные выходы, необходимые для проветривания и для подключения к ним общих вытяжных каналов, если в доме есть другие жилые помещения.
4. Аэраторы, которые врезают в кровлю у самого конька. Нужны они для того, чтобы выпустить воздух из-под крыши. Устанавливаются обычно в снежных районах и на крышах с маленьким уклоном.

Заблуждения о вентиляции

Мало сделать вентиляцию чердачного помещения, важно чтобы она была сделана правильно. Однако среди людей, которые собираются заниматься этим вопросом, есть несколько распространенных заблуждений

На них следует остановиться более подробно.

1. Необходимость в вентиляции есть только в летнее время. На самом деле чердаку нужно не только проветриваться в жару, но и сглаживать большую разницу температур внутри чердака и вне его зимой. Если этого не делать, то неизбежно будет повышаться влажность — отличная среда для существования плесени, грибка. Бороться с этими явлениями крайне сложно, а в запущенных случаях плесень может проникнуть внутрь комнат — тогда ни о каком уюте говорить не придется.
2. Вентиляция выводит теплый воздух из помещения зимой. На самом деле если в доме плохо сохраняется тепло, то винить в этом надо не вентиляцию, а некачественную теплоизоляцию. Именно из-за нее создаются условия, при которых на чердак попадает влажный и холодный воздух.
3. Размеры вентиляционных отверстий значения не имеет. На самом деле площадь этих отверстий важна. При малой площади вентиляции эффект от нее будет практически нулевым. Чтобы помещение хорошо проветривалось, и при этом не допускались утечки тепла, на 500 кв.м. площади необходим 1 кв.м. вентиляционных отверстий.

Точечная вентиляция

устройство точечной вентиляции

Монтаж точечной кровельной вентиляции включает условия и работы:

1. Высота вентиляционных труб должна быть не менее 0.5 метра. Если здание находится в климатическом районе, где бывают обильные снегопады, то высоту трубы можно увеличить до 0.7 метра.
2. Установка труб должна проводиться из расчета одной трубы на 60 квадратных метров кровельного покрытия. Дистанция от трубы до конька крыши не должна превышать 0.5 метра.
3. На вентилируемые проходы кровли предпочтительнее устанавливать пластмассовую трубу. Она имеет эстетичный вид и длительный период эксплуатации.
4. Места соприкосновения труб с покрытием должны быть герметично закрыты.
5. Для пологих крыш со скатом больше 6 метров изготавливают вентиляционное примыкание, высотой не менее 0.4 м от уровня покрытия.
6. Вентиляция конька достигается за счет коньковой доски. Она выполняется с вентиляционными отверстиями для прохода воздуха.
7. Необходимо учесть, что профили накладки вентиляционного выхода и кровельного материала должны совпадать.

основным моментом в оборудовании вентиляционного выхода является изготовление выходного отверстия и его герметизация

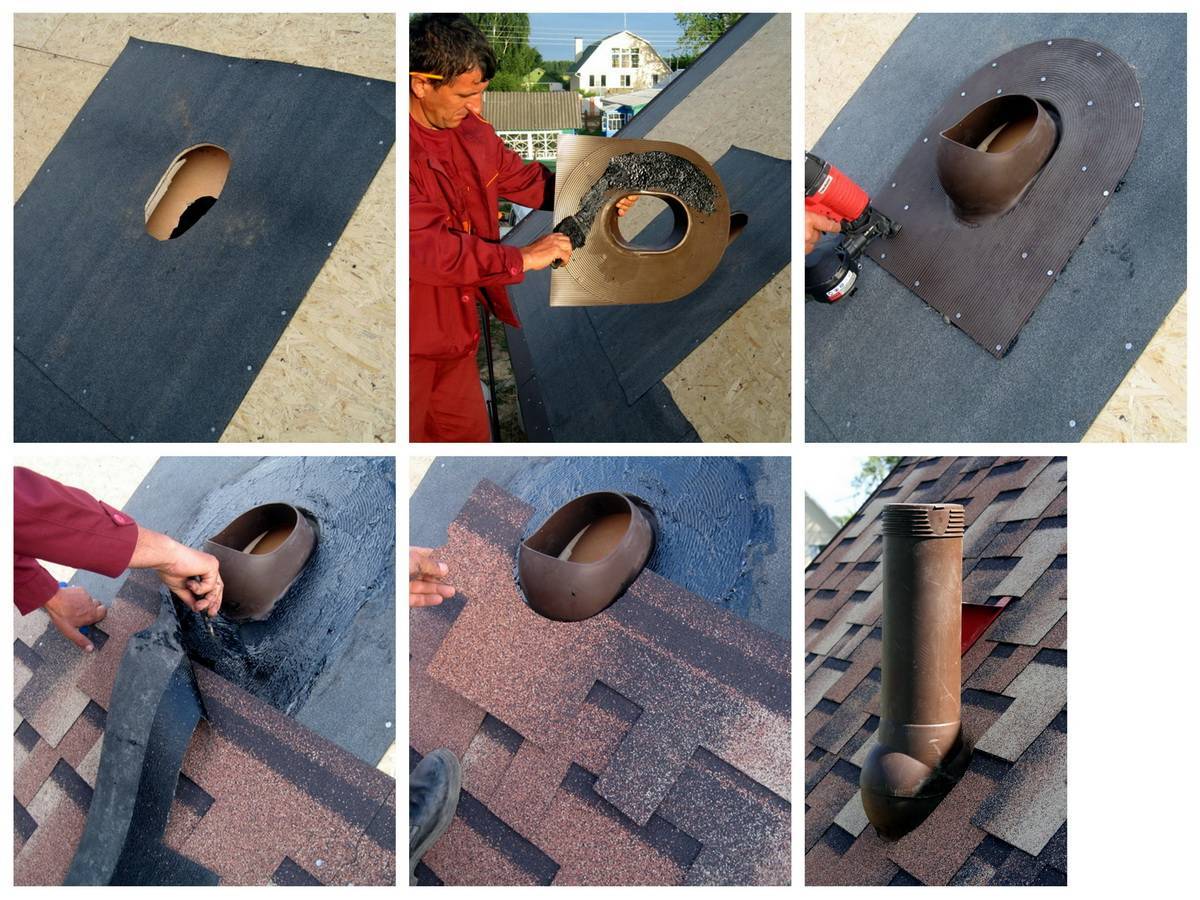

Для проделывания отверстия используется шаблон. Резать покрытие необходимо ножовкой или ножницами по металлу. Уплотнительный круг обрабатывается силиконом и устанавливается на кровлю. Поверх него шурупами крепится проходной элемент. Он необходим для поддержания трубы в вертикальном состоянии. Отклонение трубы проверяется с помощью строительного уровня. Чтобы проходной элемент надежно удерживал трубу, в нем выполняется отверстие немного меньше диаметра трубы. Собранная кровельная точечная вентиляция зашивается декоративным материалом, который заводится под конек.

Оборудование кровли вентилируемым пространством обеспечит ее сохранность на многие годы. Для снабжения подкровельного пространства воздушными потоками, рекомендуется работы по вентиляции и изоляции проводить в комплексе в процессе строительства крыши.

Подготовка как гарант долговечности: кровельный пирог под гибкую черепицу

Перед установкой мягкой черепицы необходимо провести ряд подготовительных работ для создания кровельного пирога:

• обеспечить пароизоляцию;
• монтировать обрешетку и контробрешетку;
• утеплить конструкцию;
• нанести гидроизоляцию (данный этап может быть совмещен с пароизоляцией);
• создать систему вентиляции.

После этого можно переходить непосредственно к укладке битумной черепицы.

ОБРАТИТЕ ВНИМАНИЕ!
При обустройстве кровельного пирога необходимо строго соблюдать описанную выше последовательность. Однако этап теплоизоляции можно пропустить, если планируется чердак с холодной крышей, ограничившись установкой гидроизоляционного слоя.. Кровельный пирог

Кровельный пирог

Уникальная конструкция: сложная крыша

Для определения разновидностей крыш, относящихся к сложным, достаточно обратиться к нормативно-правовой базе. Так, СНБ ГЭСН 121.11 описывает особенности кровельных конструкций, представленных по степени сложности в трёх вариантах:

1. Простая крыша — поверхность распределена таким образом, что 100 м2 оборудовано 1–2 скатами.
2. Крыша средней сложности — на каждые 100 м2 установлено 2–5 скатов.
3. Сложная конструкция — крыша с большим количеством скатных элементов (на 100 м2 более 5).

Помимо количества скатов для полного определения степени сложности кровельной конструкции важно учитывать и её форму. В ЕНиР 7 указывается, что любая криволинейная конструкция (купольная, сводчатая, шатровая), на которой совмещаются разные элементы, занимающие более 10% от её площади, является сложной

Если крыша имеет более пяти скатов, то она считается сложной

Объединив вышеизложенную информацию в одно определение, можно сказать, что для сложной кровли характерно наличие 5 и более скатов или криволинейная поверхность с меньшим количеством скатов.

Обладая привлекательным дизайном, сложная кровля должна справляться со своим прямым назначением — защищать помещения от негативного воздействия внешних условий, не пропускать тепло из дома наружу. Несмотря на кажущуюся простоту, работа по обустройству таких крыш очень трудоёмка и требует максимального профессионализма. При самостоятельном строительстве не гарантируется пригодность кровельных конструкций к дальнейшей эксплуатации, а также есть вероятность столкнуться с лишними расходами материала. Неправильно собранная кровля потребует дополнительного ремонта и новых вложений.

Красивое жилище является показателем статуса его обитателей, поэтому хороший надёжный дом с практичной крышей не только простоит многие годы без повреждений от протекающей сверху воды, но позволит продемонстрировать хороший вкус и достаток своего владельца.

Последствия слабой или нулевой вентиляции

Завершая тему, нельзя не коснуться неприятностей, к которым может привести отсутствие или неэффективная работа коньковой вентиляции. В начале этой статьи уже упоминалось, что последствия от неправильно организованного вентилирования могут быть достаточно серьезными, вплоть до полной замены крыши.

Конечно, для чтобы довести ситуацию до такого состояния необходимо серьезно нарушить правила устройства перекрытий и крыши или долгое время не обращать внимания на проблемы с вентиляцией. Однако вероятность столкнуться с неприятностями все же велика.

В первую очередь проблемы с вентиляцией кровли приводят к повышению влажности и конденсации влаги на элементах кровли. Зимой влага конденсируется на конструкциях кровли и превращается в иней, который при оттепели тает и превращается в воду.

Растаяв этот иней намочит стропильную систему и попадет в утеплитель. Следствием станет снижение эффективности теплоизоляции и расселение гнилостных микроорганизмов

Последствия такого явления самые неприятные и разрушительные:

• Намокшие деревянные конструкции поражаются грибком и постепенно разрушаются;
• Металлические крепежные элементы начинают ржаветь и теряют прочность;
• Конденсат, капающий с конструкций крыши на утеплитель перекрытия или мансарды, проникает в него, сводя на нет теплоизоляционные свойства.

Второй распространенный вид негативных последствий от неправильной установки коньковой планки или конькового аэратора, либо отсутствия в них уплотнителя – это попадание в конструкцию крыши посторонних предметов.

В ветреную погоду в подкровельное пространство могут проникать дождь или снег, приводя к намоканию элементов кровли или утеплителя.

Устанавливайте вентилируемый конек таким образом, чтобы коньковая планка надежно и с запасом перекрывала зазор между скатами в верхней части крыши

При отсутствии конькового уплотнителя или ленты на чердак могут проникать птицы. Они могут свить там гнезда и досаждать постоянными шумами, а могут расковыривать и вытаскивать для строительства своих гнезд утеплитель.

Принимая решение об установке конькового элемента без уплотнителя или ленты понаблюдайте или поинтересуйтесь у соседей о том, много ли мелких птиц в этой местности

Еще одним опасным последствием отсутствия коньковой вентиляции может стать образование ледяной дамбы (затора) на крыше. Такое явление присуще плохо утепленным крышам с небольшим наклоном, задерживающим на себе снег, или при наличии снегозадержателей, установленных на карнизах.

Причинами образования ледяного затора является слишком высокая температура воздуха под кровлей из-за утечек тепла и отсутствия вентиляции. В результате снег над чердаком постоянно подтаивает и скатывается вниз. В то же время на карнизном свесе, под которым нет теплого чердака снег не тает и задерживает поступающую сверху воду. Постепенно на карнизе образуется опасный нарост из снега, воды и льда

Особенно опасно такое явление, если под карнизом ходят люди, ведь падение сосулей и наледи может нанести непоправимый вред.

Также нужно отметить, что коньковая вентиляция является лишь составным элементом в вентиляции кровли и чердака и по сути представляет собой вытяжку. Исходя из этого, для ее нормальной работы требуется обеспечить приток воздуха под кровлю, например, через карнизные продухи.

Если этим пренебречь, то в отсутствие необходимого притока воздуха, даже идеально сделанной коньковой вентиляции просто нечего будет вытягивать на улицу, а водяные пары продолжат скапливаться в конструкции крыши и разрушать ее.

Кроме того, устраивая коньковую вентиляцию, нельзя забывать об установке пароизоляции перекрытия и утепленных скатов мансарды, они защитят от бытовых испарений утепленные конструкции. В холодных крышах барьеры от пара не используют. Для защиты от атмосферной воды как утепленных, так и холодных крыш необходима гидроизоляция.

Также обязательной составляющей вентиляции крыши являются слуховые и фронтонные окна. Первые сооружают на вальмовых и шатровых типах крыш, вторые – на односкатных, двускатных и ломаных. Кроме них в качестве дополнения монтируют вентиляционные клапаны с вентиляторами и без, отдушины и прочие устройства.

Крыша из керамической черепицы

Керамическая черепица представляет собой кровельный материал, который изготовлен в виде пластин маленького размера и различной формы. Изготовлена из обожженной глины. Также применяют для ее изготовления пластичную легкоплавкую глину с различными добавками.

Особенности монтажа

Так как укладка этого материала является сложной задачей, то лучше доверить работу специалистам.Конструкция обрешетки. Шаг обрешетки рассчитывают в зависимости от модели материала. Разметку выполняют при помощи шнурка. Одновременно замеряются перепады высоты контробрешетки. Если есть перепад, то нужно подложить под нее рейки необходимой толщины.Монтаж выполняется снизу вверх справа налево. Крепление материала выполняется при помощи оцинкованных шурупов.

Преимущества:

• большой срок службы крыши из керамической черепицы – 50-100 лет;
• стойкость к таким воздействиям, как влага, ультрафиолетовое излучение, холод и жара;
• благодаря небольшому размеру с ее помощью можно выполнить укладку кровли даже на сложных поверхностях;
• материал экологически безопасен;
• простота замены отдельных элементов;
• хорошая шумоизоляция.

Недостатки:

• высокая стоимость;
• монтаж необходимо выполнять только вручную, укладывая отдельные части одна к другой;
• большой вес материала.

Правильный вывод вентиляции

Правильный вывод вентиляции обеспечивает:

1. Отток тёплого и насыщенного влагой воздуха из-под крыши непосредственно на улицу с чердака в независимости от вида кровельного покрытия и типа используемого утеплителя.
2. Сухость всех несущих конструкций крыши при любых погодных условиях. Влага просто не успевает сконденсироваться и намочить все, что находится под крышей. А значит исключена гниль и плесень.
3. Оптимальный температурный диапазон в жаркие летние дни. Вывод нагретого воздуха из-под крыши обеспечивает отличное ее проветривание. А значит, жильцы дома не будут ощущать излишней духоты, находясь внутри дома.
4. Отсутствие лишних запахов внутри непосредственно кухни. Благодаря этому обеспечивается полная гигиеничность и недопущение распространения бактерий.
