Устройство вытяжного промышленного вентилятора и принцип работы
Общее устройство промышленных вентиляторов представляет собой конструкцию, состоящую из нескольких элементов:
- Рабочее колесо с лопастями.
- Корпус, к которому крепится защитный кожух и защитная сетка.
- Электродвигатель, соединенный напрямую или при посредстве редуктора с рабочим колесом.

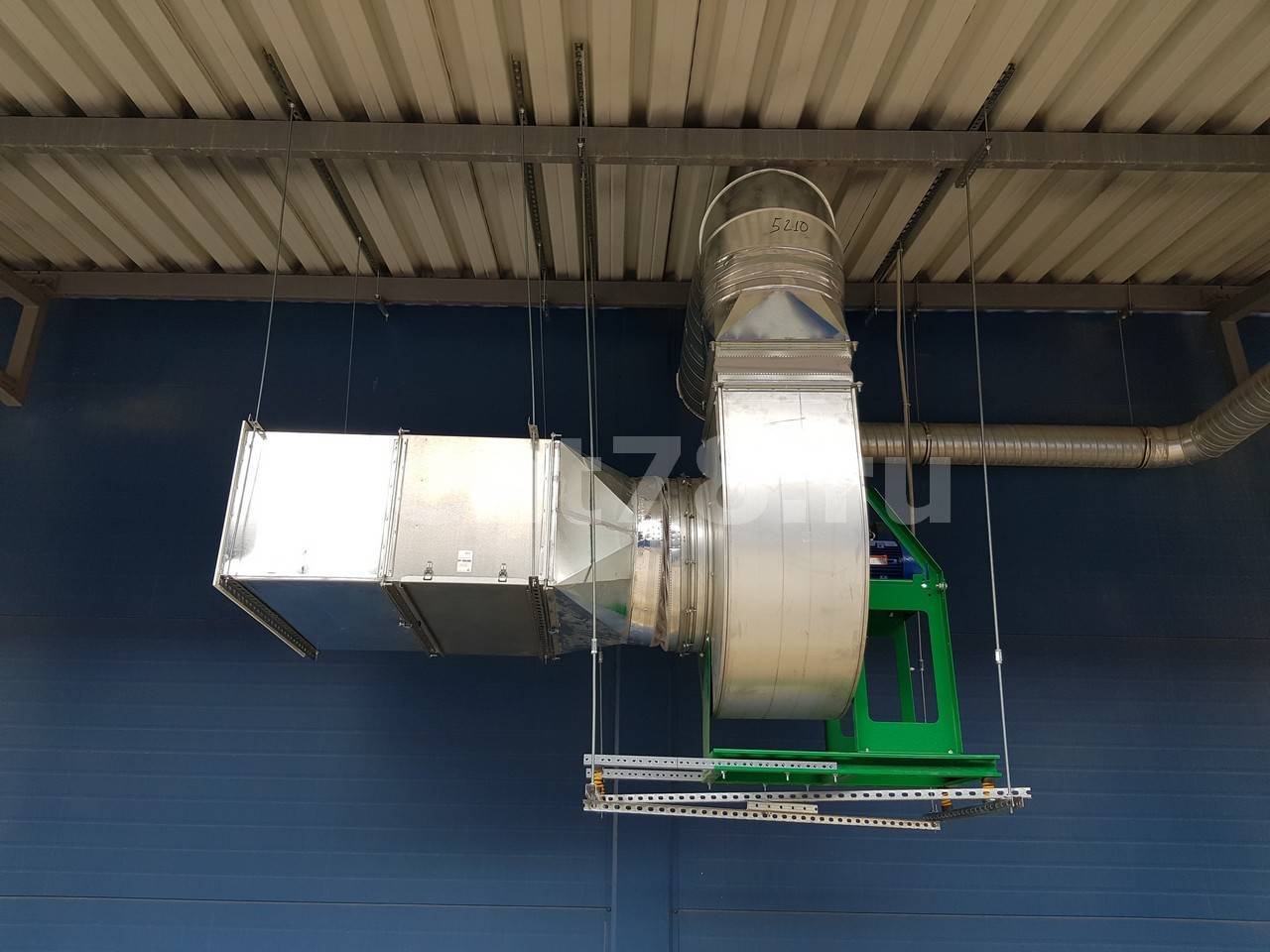

Конструкция осевого вытяжного вентилятора
Особых требований к бесшумности работы обычно не предъявляется, поэтому промышленные вентиляторы обычно отличаются высоким уровнем шума: на промышленных предприятиях это обычно не воспринимается как критический недостаток. Если же техническим регламентом требуется установить лимит уровня шума (например, в лечебных, административных учреждениях), можно подобрать модели с улучшенной шумоизоляцией.
При включении устройства, за счет вращения рабочего колеса с закрепленными лопастями, создается воздушная тяга. Загрязненный воздух засасывается вентилятором и направляется в воздушные короба, откуда, через выходные вентиляционные отверстия выбрасывается наружу здания.
В некоторых модификациях удаление воздуха из цехов производится напрямую, через отверстия в стенах или окна.
Требования к промышленным вентиляционным системам
Независимо от того, каким образом осуществляется воздухообмен, в цехах, офисах организаций должны соблюдаться санитарные стандарты, определенные СНиП. Из ключевых положений стоит сказать о наиболее существенных:
Система вентилирования должна присутствовать на производстве любого рода: при этом не имеет значения, в какой степени загрязнена окружающая среда и сколько сотрудников работает.
Обустройство вентиляционной системы не должно повлечь за собой еще одно загрязнение. В новом оборудовании подобный «вариант» исключен: данное требование относится к устаревшим установкам.
Работающая система вентиляции не должна стать источником шума, превышающего санитарные нормы.
На загрязненных производствах объем удаляемого воздуха должен превышать количество приточного. В помещениях, где загрязненные вещества отсутствуют (например, в кабинетах), необходимо создать обратную ситуацию. Т. е. выход меньше, приток больше. Тогда удаляемые потоки из цехов не попадут в находящиеся рядом помещения, где воздух чистый изначально. В иных случаях нужно соблюдать баланс выхода и притока.
Вентиляционные установки, их монтаж регламентируются специальными пунктами СНиПа
Система может быть любой, важно лишь, чтобы предписанные санитарные нормы с ее помощью выполнялись.
Приточная и вытяжная вентиляция, их основные составляющие
По своему назначению вентиляционные системы делятся на две группы: приточные и вытяжные. Приточная система является одним из видов механической вентиляции. В основу принципа ее работы положена принудительная подача свежего воздуха в помещение. Отработанный воздух выходит наружу с помощью систем естественной вентиляции.
Все виды приточной вентиляции состоят из:
- Приточных вентиляторов – обеспечивают приток воздуха.
- Шумоглушителя – понижает уровень шума, создаваемый установкой.
- Нагревателя – подаваемый воздух может быть нагрет. Особенно это актуально в зимнее время года. Если нагрев происходит от электросети, то такой тип называется электрическим. Если нагрев происходит от системы центрального отопления – это водяной тип.
- Воздухозаборной решетки – предназначенной для фильтрации механических загрязнений, которые могут попадать извне.
- Фильтра – очищает подаваемый воздух от различных примесей. Различают фильтры грубой, тонкой и особо тонкой очистки.
- Клапана – не пропускает воздух внутрь помещений в то время, когда система отключена.
- Воздуховодов – каналов, по которым циркулируют воздушные массы.

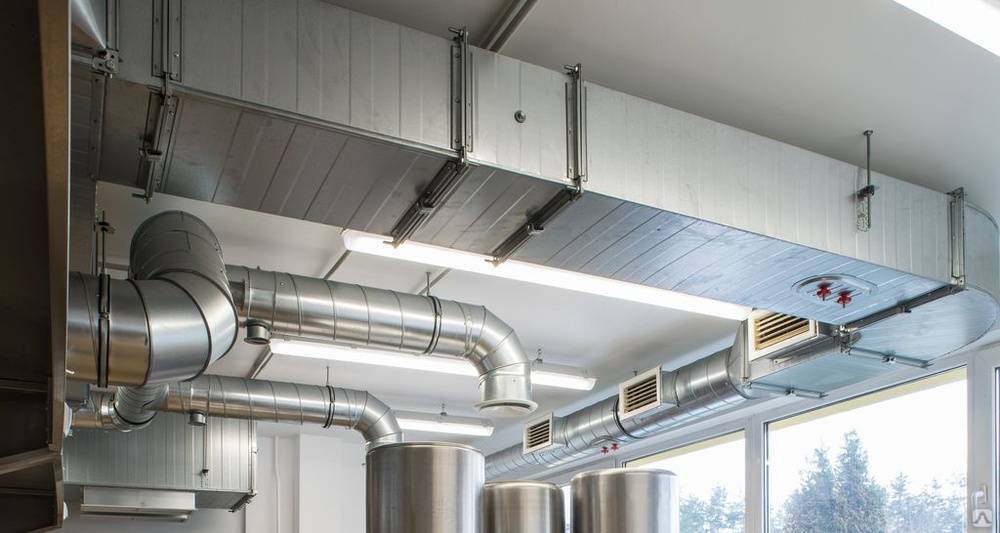

Вентиляционные каналы спрятаны в подвесном потолке из гипсокартона
Каждая приточная установка может иметь те или иные составляющие в зависимости от того, в чем нуждается потребитель. Здоровый микроклимат будет зависеть от четко подобранных компонентов системы.
Вытяжной системой вентиляции пользуются для улучшения работы естественной вентиляции и для удаления отработанного воздуха. Работа вытяжных вентиляторов является основой в таких установках.
Оптимальные параметры воздуха для некоторых производственных помещений по условиям работ или хранения материалов
| Вид производства и помещения | Температура | Относительная влажность |
| Архивы | 14-17 | 57-63 |
| Библиотеки, книгохранилища | 18-21 | 40-50 |
| Помещения музеев с экспонатами из дерева, бумаги, пергамента, кожи | 16-24 | 50-60 |
| Студии художников с картинами на мольбертах | 16-24 | 55-60 |
| Склады картин в музеях | 11-12 | 55-60 |
| Помещения для хранения мехов | 4-10 | 55-65 |
| Помещения для хранения кожи | 10-16 | 40-60 |
| Предприятия машиностроения | ||
| Лаборатории металлов | 19.5-20.5 | 39.5-40.5 |
| Термоконстантные помещения для прецизионных работ различных групп | ||
| 1 | 18-22 | 35-45 |
| 2 | 19.5-20.5 | 35-45 |
| 3 | 19.8-20.2 | 35-45 |
| 4 | 19.95-20.05 | 35-45 |
| Особо чистые помещения для прецизионных работ: | ||
| Цех точного машиностроения | 19.5-20.5 | 45-50 |
| Цех намотки трансформаторов и катушек, сборки радиоламп | 21-23 | — |
| Цех изготовления электроизмерительных приборов | 21-24 | 50-55 |
| Цех обработки пластинок из селена и окиси меди | 22-24 | 30-40 |
| Цех плавки оптического стекла | 23-25 | 40-50 |
| Цех шлифовки линз | 23.5-24.5 | 75-85 |
| Помещения ЭВМ со встроенными вентиляторами: | ||
| Параметры воздуха, подаваемого внутрь машин | 14-18 | 75-80 |
| Параметры воздуха на выходе из машин | 24-28 | 40-50 |
| Параметры воздушной среды помещения | 21-23 | 45-60 |
| Больницы | ||
| Хирургические | 20-22 | 55-60 |
| Операционные | 20-25 | 40-60 |
| Палаты | 23-25 | |
| Деревообрабатывающая промышленность | ||
| Цех механической обработки дерева | 15-16 | 40-55 |
| Столярно-заготовительное отделение | 15-16 | 55-65 |
| Цех изготовления моделей из дерева | 18-20 | 40-55 |
| Производство спичек | 21-25 | 45-55 |
| Сушка спичек | 21-25 | 35-45 |
| Типографское производство | ||
| Цех листовой офсетной печати | 24-26 | 45-50 |
| Цех ротационной печати на рулонной бумаге | 24-26 | 50-55 |
| Склад офсетной бумаги | 22-25 | 51-56 |
| Склад мелованной бумаги в листах | 20-25 | 45-50 |
| Склад рулонной бумаги для ротации | 20-25 | 50-55 |
| Цеха: переплетный, сушки, резки, склеивания бумаги | 20-26 | 45-50 |
| Фотографическое производство | ||
| Проявочные для фотопленки | 20-24 | 55-60 |
| Отделение резки фотопленки | 18-20 | 60-70 |
| Сушка негативов и позитивов | 22-24 | 55-65 |
| Помещение для хранения кинофотоматериалов | 18-20 | 40-50 |
| Склады химикатов | 16-27 | 35-50 |
| Производство капронового шелка и корда | ||
| Отделение намотки прядильного цеха | 16-18 | 44-50 |
| Помещение контроля и буфер для волокна после прядения | 16-18 | 44-50 |
| Крутильные цеха шелка и корда | 22-24 | 52-62 |
| Цех горячей вытяжки корда | 21-23 | 55-65 |
| Перемоточный цех шелка | 22-24 | 47-57 |
| Перемоточный цех корда | 21-23 | 55-65 |
| Ткацкий цех, отделение сортировки и упаковки и камера кондиционирования волокна после сушки: | ||
| для шелка | 22-24 | 47-57 |
| для корда | 21-23 | 55-65 |
| Лаборатория физико-механических испытаний нити и ткани | 18-22 | 63-67 |
| Хлопчатобумажные цеха: | ||
| Чесальный ленточно-ровничный | 22-28 | 50-55 |
| Прядильный | 24-28 | 50-60 |
| Ткацкий с кареточными станками | 20-26 | 65-70 |
| Ткацкий с жаккардовыми станками | 22-27 | 60-65 |
| Фармацевтическое производство | ||
| Склад материалов | 20-25 | 30-35 |
| Склад готовых порошков | 20-25 | 15-35 |
| Цех прессования таблеток | 24-26 | 35-40 |
| Цех готовых порошков | 20-25 | 15-35 |
| Цех обработки коллоидов | 19-21 | 30-50 |
| Цех изготовления препаратов желез | 25-26 | 5-10 |
| Цех изготовления препаратов из печени | 20-25 | 20-30 |
| Цех изготовления желатиновых капсул | 24-26 | 40-50 |
| Цех склеивания резиновых изделий | 24-26 | 25-30 |
| Цех изготовления хирургических деталей из резины | 24-30 | 25-30 |
| Табачное производство | ||
| Склады табака | 18-24 | 75-80 |
| Цеха изготовления сигар, папирос, сигарет | 18-24 | 70-75 |
| Гильзовый цех | 18-24 | 65-70 |
| Увлажнительная камера для табака | 23-25 | 70-80 |
| Пивоваренное производство | ||
| Солодовня | 11-13 | 80-85 |
| Бродильные чаны | 4-8 | 60-65 |
| Хлебопекарное и макаронное производство | ||
| Склады муки | 12-15 | 50-60 |
| Прессовый цех | 15-20 | 50-60 |
| Отделение силосно-просеивательное | 17-19 | 55-65 |
| Отделение опары | 25-27 | 70-80 |
| Отделение теста | 28-30 | 75-80 |
| Отделение тесторазделочное | 17-19 | 60-65 |
| Отделение расстойное | 35-40 | 80-85 |
| Молочная промышленность | ||
| Маслодельный цех | 14-18 | 75-85 |
| Сыродельный цех | 18-20 | 75-85 |
| Отделение соления | 9-11 | 90-100 |
| Термостатные камеры: | ||
| для сквашивания кефира | 16-20 | 55-65 |
| для созревания кефира | 5-8 | 75-85 |
| для приготовления простокваши | 24-26 | 55-65 |
| помещение для хранения сухого молока | 4-6 | 55-65 |
Принудительный или механический воздухообмен
В отличие от естественного движения воздушных масс, принудительная вентиляция в частном доме более эффективно перераспределяет потоки свежести в помещении. Для этой цели используются устройства, нагнетающие воздух: разного рода вентиляторы, компрессоры и насосы.
Принудительный воздухообмен подразделяется на несколько подвидов:
- приточный – организует механическую подачу кислорода снаружи;
- вытяжной – устраняет отработанные воздушные массы с помощью вытяжных устройств;
- приточно-вытяжной – обеспечивает работу системы в обоих направлениях.
Приточная система
Приточная система должна осуществлять доступ кислорода в здание. Она включает в себя:
- воздухоприемное оборудование;
- устройство для нагрева или охлаждения воздушных потоков;
- систему фильтров для задержки частиц пыли;
- вентиляторов или насосов, качающих воздух;
- приспособлений подавления лишнего шума.
Воздух попадает в вентканал при помощи нагнетательного устройства, проходит через группу фильтров, нагревается или охлаждается и попадает в здание
Приточные комплексы могут иметь воздуховоды – трубы, по которым воздушный поток попадает в комнату или функционировать без каналов, проникая в комнаты через вентотверстия. Устройство приточных комплексов тоже бывает различным: они могут включать в себя набор агрегатов или один компактный моноблок.

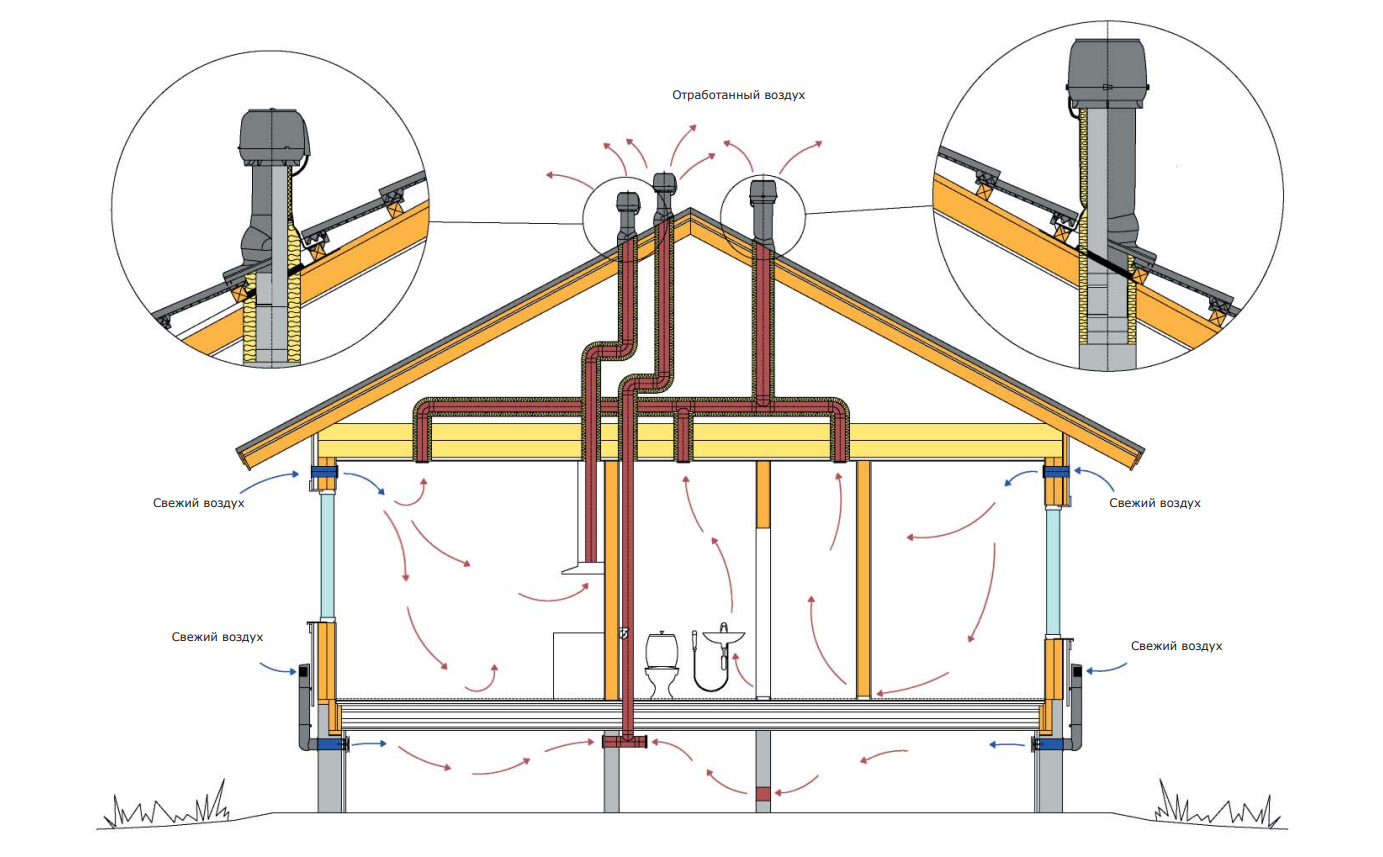

Вытяжная система
Вытяжная вентиляция в частных домах может работать естественным образом, через вентиляционные каналы, или с помощью механической подачи. По локализации вытяжные установки делятся на местные, то есть работающие в одном конкретном помещении, например, кухне, и общеобменные, работающие на все здание.
В любом случае, вытяжная система не может работать без притока кислорода снаружи. приток может осуществляться через форточки, двери или приточные клапаны.
Все типы вытяжных конструкций являются канальными, так как нуждаются в воздуховодах
Приточно-вытяжная вентиляция и ее особенности
Такое конструктивное решение предполагает одновременную подачу и вывод воздуха с помощью нагнетательных устройств. Это самый энергозатратный тип воздухообмена. Кроме того, тепло помещения частично утрачивается из-за постоянного обновления атмосферы. Чтобы сохранить комфортную температуру, в приточно-вытяжной системе используются рекуператоры тепла.
Рекуператоры – устройства, основным назначением которых является прогрев входящих поток за счет тепла исходящих. При этом смешивания воздушных масс не происходит и в здание проникает только чистый воздух.
Такие теплообменные установки значительно снижают затраты на эксплуатацию помещений
Статья по теме:
Общая и локальная (местная) вентиляции

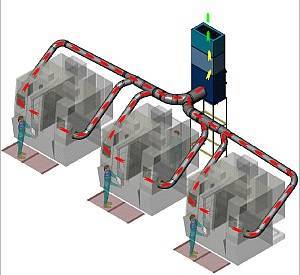

Специалисты делят все системы вытяжной вентиляции, учитывая зону их расчетной очистки – местные (локальные) и общие.
Общая вентиляционная вытяжка способна оперативно отводить загрязненный воздух из всех комнат в сооружении. Яркий пример – вытяжная вентиляция в квартире. Ее решетки традиционно располагаются в санузле и на кухне (в верхней части комнаты), через которые и отводится загрязненный воздух, мелкие частички копоти и жира.
Системы общего обмена активно эксплуатируются в оздоровительных учреждениях, складских комплексах, хранилищах, жилых объектах, ТРЦ и магазинах. Характерная черта этих объектов – концентрация нежелательных загрязнений минимальная, они равномерно распределены по объему помещения.
Вытяжную вентиляцию общеобменного типа рекомендуется обустраивать в ряде случаев:
- наличие в пространстве негерметичных механизмов и станков, вырабатывающих опасные эмульсии и вещества;
- недостаточная мощность локальных решений;
- отсутствие точек отвода загрязненного кислорода, небезопасных веществ.
Складской комплекс с вентиляционной системой смешанного типа
Вентиляционные вытяжки общего обмена устраняют концентрацию опасных частичек и примесей в помещении до оптимальных значений, предусмотренных нормативными актами.
Местная вытяжная вентиляция используется для устранения точечных выделений опасных и вредных веществ.
За счет направленного воздействия они гарантируют нормальные рабочие условия на локальном месте. Основой конструкций выступают вытяжные трубы для вентиляции, с помощью которых отводятся дым, воздух, пыль, небезопасные испарения, препятствуя тем самым их распространению.
Лучший наглядный пример подобного устройства – механические кухонные вытяжки. Стоимость оборудования местной системы на порядок дешевле, чем общеобменной. С экономической точки зрения они гораздо доступнее. Если же загрязнения распространены по всей площади помещения, описанные решения малоэффективны.
Монтаж промышленной вентиляции
Выбор оптимальной схемы
Современный рынок инженерных систем предлагает огромный выбор различных вентиляционных систем, которые дают возможность создать на рабочем месте наиболее комфортные условия. Широкий ассортимент устройств, отличающихся между собой как по стоимости, так и по функциональности, способен удовлетворить потребности даже самого привередливого заказчика.
При конструировании промышленной вентиляции необходимо позаботиться о приобретении и установке не только приточного оборудования, которое поставляет чистый воздух внутрь заводских цехов, но и вытяжных установок, удаляющих от рабочих мест воздух, загрязненный дымом, пылью, вредными веществами и, иногда, болезнетворными микроорганизмами.
Вентиляционная система подбирается исходя из условий производства
Выбор той или иной разновидности оборудования производится индивидуально с учетом особенностей, присущих конкретному промышленному объекту.
Готовая вентиляционная система должна быть:
- экономичной;
- эффективной;
- надежной;
- быстроокупаемой.
Чистый и прохладный воздух в цеху не только благотворно скажется на работоспособности и настроении сотрудников, но и продлит срок службы технологического оборудования и используемых инструментов.
Также экономически целесообразно при разработке проекта сразу же предусматривать включение в состав вентиляционной сети устройство по созданию комфортного микроклимата независимо от внешних условий.
Управление оборудованием должно проводиться специальными электронными устройствами
Монтаж оборудования
При установке промышленных вентиляционных систем необходимо учитывать множество нюансов и особенностей, от которых зависит как эффективность ее эксплуатации, так и долговечность конструкции. Поэтому монтировать отдельные элементы воздухообменной сети должны только высококвалифицированные специалисты, имеющие соответствующие знания и опыт.
Также важно правильно выбрать места для установки электрического оборудования: теплообменников, вентиляторных установок, фильтрационных систем и так далее. В дальнейшем от этого помещения осуществляется разводка воздуховодов. В дальнейшем от этого помещения осуществляется разводка воздуховодов
В дальнейшем от этого помещения осуществляется разводка воздуховодов.
Установка воздушных каналов
Вентиляционные каналы в промышленных помещениях, как правило, прикрепляются к потолку. После этого их можно замаскировать подвесными декоративными панелями. В помещениях коммерческого назначения целесообразно использовать воздушные каналы из пластика или меди, имеющие более привлекательный внешний вид.

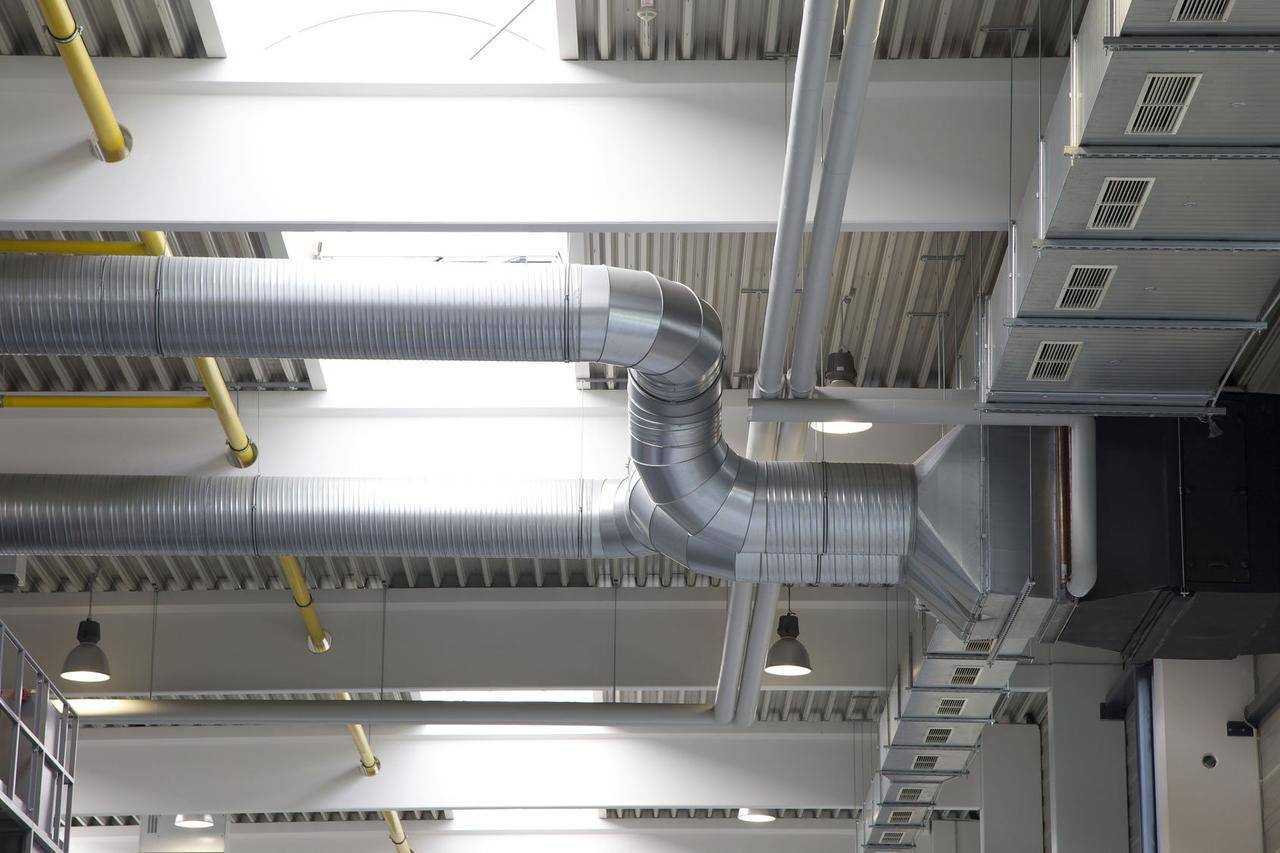

Воздуховоды крепятся к потолку помещения
В современном строительстве используется две основных разновидности воздушных каналов:
- Жесткие. Производятся из многослойного алюминия, оцинковки и стекловолокна. Из них монтируется практически вся вентиляционная система. Для обустройства поворотов, обводов, разветвлений применяются специальные фасонные детали. Если предполагается транспортировка воздуха, содержащего агрессивные примеси, необходимо использовать воздуховоды с повышенной толщиной стенок.
- Гибкие. Их основное назначение – соединение отдельных участков и всасывающих отверстий с магистральными воздуховодами. Часто гибкие алюминиевые рукава используются для монтажа местной вентиляции, очищающей воздух возле каждого рабочего места.
Фурнитура, используемая для закрепления вентканалов
Порядок установки вентиляционных каналов в помещении производственного назначения следующий:
- Прежде всего, следует рассчитать толщину стенок и сечение воздушного канала. Потом на основании этих данных вычисляется вес каждого элемента вентиляционной системы. В некоторых случаях невозможно установить каналы квадратного сечения из-за недостатка места. Если вы столкнулись с такой ситуацией, рекомендуется остановить свой выбор на прямоугольных воздуховодах.
- После этого на месте монтажа необходимо обозначить точки закрепления воздуховодов. Это позволяет посчитать количество кронштейнов и другой необходимой фурнитуры. Помните, что устанавливаемые крепежные скобы должны исключать колебания длинных по протяженности участков сети во время прохождения по ним воздуха. Лучше предусмотреть избыточное количество креплений, которые выдержат вес каналов при появлении повышенной нагрузки.
- После закрепления магистральных каналов производится монтаж индивидуальных распылителей и всасывающих устройств. В этом случае как раз рекомендуется использование гибких шлангов нужного сечения.
Процесс монтажа вентиляционной системы
Важность правильного проектирования инженерных климатических систем
Создание проектной документации – один из важных этапов сооружения климатических систем. Хотя многие люди считают, что самой тяжелой работой является установка оборудования, именно от правильности проектирования зависит цена всей установки, ее характеристики, правильность монтажа, удобство в эксплуатации и надежность. Любая ошибка чревата исправлениями неполадок специалистами и растратами клиента.
Чтобы проектировщики могли начать работу по проекту, им нужна такая информация:
- Предназначение помещения;
- Его размеры, детальный план и исполнительные чертежи;
- Детализация всех особенностей помещения, его дизайна и технологических решений;
- Технические условия.
В процессе составления проекта, специалисты компании «Кливента» учитывают все особенности помещения, которые касаются с нормами противопожарной безопасности.
От того, на сколько качественно будет составлен проект, зависит функциональность климатических систем после их установки. Поэтому не стоит доверять рядовым компаниям, работающим в этой сфере 1-2 года. Столь сложным делом должны заниматься исключительно профессионалы.
Вентиляция производственных зданий. Документация
В число необходимой документации при проектировании и установке системы вентилирования входят:
- базовая информация о специфике производства, конструкции помещений, зданий;
- общая схема оптимального расположения вентиляционного оборудования;
- спецификация вентсистемы;
- перечень материалов, из которых необходимо изготовить элементы будущей установки;
- документы по тепловой, противопожарной изоляции вентканалов;
- чертежи вентиляционной сети, включающие схему здания, отметки уровня напольного покрытия, размеры и диаметр вентиляционных каналов, пересечение воздуховодов с другими конструктивными элементами и отрезки их изоляции;
- отдельные чертежи важных узловых соединений, стыковок;
- схемы нестандартных креплений, если они буду использоваться;
- схемы нетипичных конструкций, элементов, узлов.
Для проведения установки вентиляционной системы необходима технологическая карта, в которой определяется перечень параметров, обязательных к выполнению:
- особенности проведения монтажных работ, связанные со спецификой производства;
- требования к транспортировке материалов, изделий, качеству проводимых работ, страховочным работам и т.д.;
- схемы производственного контроля качества проводимых работ;
- определение степени качества оборудования, материалов, технологии работ;
- перечень необходимых транспортных, материальных, технологических ресурсов;
- график выполнения установочных работ;
- технические, экономические затраты.
Рециркуляция производственных помещений
Вентиляция производственных помещений данным способом осуществляется путем кругооборота воздуха. При применении данного способа экономится энергия, которая идет на подогрев воздуха в холодное время года. В этом случае осуществляется непрерывный кругооборот воздуха. Поступающий в помещение очищенный уличный воздух, выходит через специальную установку, очищается и снова попадает внутрь рабочего помещения.
Но использование такой системы также имеет свои ограничения. Например, использовать метод рециркуляции запрещено в тех цехах, где воздух может иметь неприятные запахи или разнообразные микроскопические грибки. Если в рабочем цехе содержатся вещества, принадлежащие к 1-му, 2-му или 3-му классу опасности рециркуляционный метод использовать также запрещено.
Кондиционирование производственного помещения
Естественная вытяжная вентиляция
Вытяжная система может входить в комплекс, отвечающий за естественную циркуляцию воздуха. Процесс обмена масс в нем основан на разнице внешних и внутренних параметров температуры, давления, работает от порывов ветра. Все эти физические явления — двигатели циркуляции. Влияние погоды на функционирование является недостатком подобных конструкций. Так летом воздухообмен отсутствует. Ведь в помещениях и на улице температура одинакова. В зимний же период возникает большая разница этих показателей. Снаружи приходит холодный воздух, обогрев которого нагружает отопление с большими затратами.
КПД можно увеличить, открывая форточки, делая зазоры под дверьми. В жилых зданиях каналы воздуховодов располагаются на кухнях и в ванных комнатах. В основном естественная вытяжная вентиляция практически неуправляема. Нужно отметить множество «плюсов» у таких систем. Но недостатки могут создать трудности для эксплуатации, в ходе которой уже ничего нельзя будет изменить. Однако, естественное вентилирование может быть оптимизировано. При недостатке тяги в ряде точек размещают вентиляторы и клапаны в каналах, предотвращающие уход масс не на улицу, а к соседям.
Класс защиты IP
От пользователя часто скрыты конструктивные особенности того или иного вентилятора. Поэтому их принято классифицировать по области применения. Например, знакомые всем кухонные вытяжки. Или вентиляторы, монтируемые непосредственно в воздушный канал санузла. Есть модели, предназначенные для установки на место форточки и множество других решений.
При выборе того или иного вентилятора важно правильно оценивать его условия эксплуатации. А именно, где будет работать устройство, во влажной или сухой среде, с запыленным или чистым воздухом, с опасностью падения предметов на лопасти или без
И здесь полезно обратить внимание на класс защиты прибора
Стандарт IP описывает допустимый уровень опасности для прибора от попадания механических предметов и воды. После упомянутых букв указываются две цифры. Первая описывает допустимые параметры мусора и мелких предметов, попадание которых устройство выдержит без поломки. 0 означает отсутствие защиты, а имея IP6 — прибор может работать в как угодно сильно запыленном помещении.
Вторая цифра стандарта описывает влагостойкость. Здесь 0 также означает отсутствие защиты. Но переплачивать за высший ранг не стоит. IP42 означает, что прибор выдержит разовые брызги или может находиться под слабым, моросящим дождем. Устройства с IP55 разрешается бросить на газоне во время полива. Вентилятор IP56 способен работать на борту лодки в шторм.
Правила проектирования
Проект СВ выполняют на стадии строительства здания. Полностью учитывают все нюансы и требования по безопасности. Часто приходится устанавливать или переделывать систему вентиляции в ранее построенном здании. Проектировщики изучают проектную документацию на строение, действующую систему вентилирования и установленного оборудования. На завершающем этапе на основе данных приступают к разработке нового проекта либо вносят изменения в существующий.
Выбор типа вентиляции зависит от специфики помещений. В зданиях заводов устанавливается общеобменная и местная вентиляция. В «горячих», «вредных» цехах монтируют дополнительно зонты, вытяжки-улитки.
Проектирование осуществляется в два этапа:
Расчет вытяжной вентиляции пример
Перед началом расчёта вытяжной вентиляции необходимо изучить СН и П (Система Норм и Правил) устройства вентиляционных систем. По СН и П количество воздуха необходимого для одного человека зависит от его активности.
Маленькая активность – 20 куб.м./час. Средняя – 40 кб.м./ч. Высокая – 60 кб.м./ч. Далее учитываем количество человек и объём помещения.
Кроме этого необходимо знать кратность – полный обмен воздуха в течение часа. Для спальни она равна единице, для бытовых комнат – 2, для кухонь, санузлов и подсобных помещений – 3.
Для примера – расчёт вытяжной вентиляции комнаты 20 кв.м.
Допустим, в доме живут два человека, тогда:
В таком же порядке рассчитываем производительность вытяжной вентиляции всего дома.

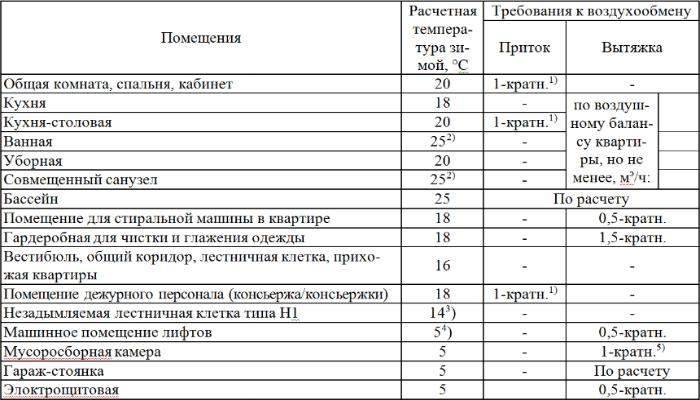

Нормы вентиляции
К нормативам вентиляции относят определенные положения, согласно которым вентиляционная система должна находиться абсолютно во всех производственных цехах и помещениях. Причем в независимости от функциональных особенностей занимаемой площади и количества сотрудников на ней. Мощности вентиляционного оборудования должно хватить на максимально быструю очистку воздуха в помещении в случае выброса вредных веществ либо задымления. Разрабатывать проект, по которому будет в дальнейшем реализована работа вентиляционной системы, должны профессионалы, которые способны сделать это в полном соответствии с действующими законами, документами и нормативными актами
Во время проектирования необходимо принять во внимание такие параметры:
- Температурные условия внутри цеха или производственного помещения.
- Условия пожарной безопасности.
- Показатели влажности воздуха.
- Наличие и число токсических и ядовитых веществ, которые загрязняют окружающую среду.
- Климатические особенности.
- Площадь помещения и функциональность.
Нормы вентиляции
Стоит обратить внимание, что обеспечение каждого сотрудника воздухом является нормой, за исполнением которой следят различные инстанции и службы. Норма равна тридцати кубическим метрам в час на площади меньшей либо равной сорока квадратным метрам
Для больших производственных комплексов подобные нормативы рассчитываются в отдельном порядке. При расчете технических характеристик системы вентиляции стоит учитывать такие нюансы:
- Система проветривания не должна быть источником шума, который сильно выделяется даже во время работы технологического оборудования и станков. Уровень шума должен находиться на среднем или низком уровне, в противном случае длительное нахождение в цеху станет проблематичным.
- В том случае, если вентиляционная система установлен уже давно, и на протяжении длительного отрезка времени не подвергалась тщательной чистке, то вероятней всего, что она сама является причиной повышенного загрязнения окружающего воздушного пространства. Для того чтобы система вентиляции не выступала источником загрязнения, ее чистку рекомендуется проводить не реже нескольких раз в год.
В задачи вентиляционной системы приточного типа входит соблюдение санитарно-гигиенических норм благодаря ассимиляции излишней влаги, разбавления токсичных выделений, способных нанести урон человеческому организму и снижение концентрации вредных примесей. Все это позволяет работнику находиться на собственном участке в комфортных условиях, соответствующих всем установленным нормам и правилам. В том случае, если в помещении пониженная температура, то вентиляционная система приточного типа может решить и эту проблему посредством нагрева приточных масс воздуха.
Простейшим прибором, который устанавливается в различных цехах и производственных помещениях, является вентилятор, который имеет воздухоотвод. В связи с тем, что количество различных вредоносных и ядовитых примесей на предприятиях, как правило, выше нормы, то применение только одной системы вентиляции не всегда эффективно. Для максимального обеспечения безопасности сотрудников, на современных предприятиях используется как естественная, так и механическая система.
Расчет приточно вытяжной вентиляции
ВОЗДУХОНАГРЕВАТЕЛЬ
В условиях климата средней полосы, воздух, поступающий в помещение необходимо подогревать. Для этого устанавливают приточную вентиляцию с обогревом входящего воздуха.
Нагрев теплоносителя осуществляется различными путями – электро калорифером, впуск воздушных масс около батарейного или печного отопления. Согласно СН и П температура входящего воздуха должна быть не менее 18 гр. цельсия.
Соответственно мощность воздухонагревателя рассчитывается в зависимости от самой низкой ( в данном регионе) уличной температуры. Формула для расчета максимальной температуры нагрева помещения воздухонагревателем:
Виды вентиляции: приточная и вытяжная
Задача вентиляции — обновлять воздух. Взамен удаляемого из помещения воздуха с улицы должен поступать свежий. Поэтому любая система вентиляции состоит из двух частей — приточной и вытяжной. Конструктивно эти две части вентиляционной системы различаются.
Движение воздуха через приточную и вытяжную вентиляцию
Вытяжная вентиляция представляет собой, как правило, одну или несколько вертикальных труб, через которые отработанный воздух выводится из помещения на улицу. В такой схеме воздух движется под действием естественной разности давлений на концах трубы (естественная вентиляция). В вентканал может устанавливаться вентилятор, обеспечивающий эффективную работу системы с заданной производительностью (принудительная вентиляция). Привычные всем вентиляционные решетки под потолком санузла или кухни — это как раз вытяжная вентиляция.
Одно из оптимальных мест для размещения вентилятора — на крыше. Такое решение имеет несколько преимуществ:
вентилятор работает одновременно на все вентиляционные каналы, подключенные к нему;
шум от вентилятора не проникает в помещение;
для ремонта и замены к вентилятору есть свободный доступ.
Крышные вентиляторы марки VILPE устанавливаются на воздуховоды диаметром 125 мм, способны работать в диапазоне температур от -40 °C до + 80 °C и позволяют регулировать воздухообмен от 0 до 400 м³/час.
Приточная вентиляция обеспечивает поступление в помещение свежего воздуха с улицы. Конструктивно это могут быть специальные отверстия в рамах окон, отверстия в стенах, или более сложные решения с очисткой и подогревом (охлаждением) входящего воздуха.
Исторически сложилось так, что приточной вентиляции уделяется недостаточно внимания. Дома строились без обособленной приточной вентиляции, потому что через неплотности деревянных рам, через щели в дверных косяках и через форточки в помещение проникало достаточно воздуха для нормальной работы вентиляции.
С широким распространением пластиковых окон, отличающихся высокой герметичностью, возникла проблема: вытяжная вентиляция перестала функционировать с должной эффективностью. Как следствие, воздух в помещениях стал застаиваться и насыщаться избыточной влагой.

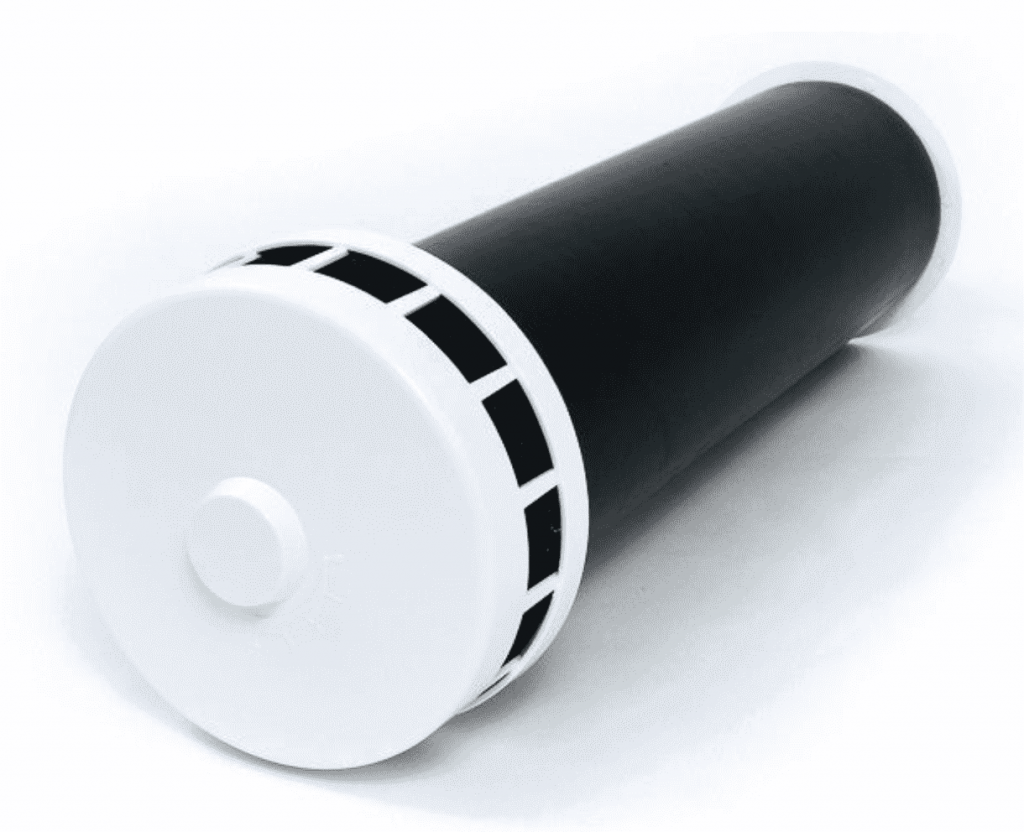

Чтобы решить эту проблему, дома начали оборудовать приточной вентиляцией. В простейшем случае это горизонтальный канал в наружной стене рядом с окном, закрытый специальным клапаном. Фильтры, установленные в клапане, не пропускают в помещение пыль и насекомых. Поступающее через клапан количество воздуха регулируется.
 |  |
Описанные выше приточные клапана дешевы, просты в установке, не требуют для работы электропитания. Однако они не способны тщательно очищать воздух. Более сложные модели приточных клапанов, например, марки Marley оборудованы сменными фильтрами, задерживающими не только уличную пыль, но и цветочную пыльцу.
Серьезный недостаток указанных приточных клапанов в том, что они никак не влияют на температуру проходящего через них воздуха. Из-за этого зимой в морозы их приходится просто закрывать, чтобы не выстудить помещение холодным воздухом, поступающим снаружи.
Чтобы проветривать и освежать воздух в комнате в любую погоду понадобится бризер, например Tion 3S Standard. Этот компактный прибор устанавливается вместо приточного клапана. Он забирает воздух с улицы, тщательно очищает его, при необходимости подогревает до заданной температуры и подает в помещение. Бризер заменяет открытую форточку, а в режиме рециркуляции фильтрует воздух в комнате.
Значительное энергопотребление в режиме подогрева воздуха (например, 1,45 кВт для модели Tion 3S Standard) — существенный недостаток бризера. К тому же свежий воздух, закачиваемый с улицы, вытесняет через вытяжную вентиляцию теплый отработанный воздух, что увеличивает теплопотери дома. Для снижения энергопотребления и уменьшения теплопотерь через вентиляцию служат рекуператоры — о них расскажем ниже.
