Установка вентиляционной трубы на крыше частного дома

№4. Гофрированные вентиляционные трубы

Вентиляционные трубы можно поделить на две большие группы:

• жесткие;
• гофрированные.

Первые держат приданную им на заводе форму, вторые за счет наличия многочисленных ребер могут принимать фактически любую форму. Естественно, процесс монтажа при этом значительно облегчается, ведь отпадает необходимость в использовании всевозможных соединительных элементов, но не все так просто.

К основным преимуществам гофрированных вентиляционных труб относят:

• гибкость и эластичность. Изделие можно изогнуть под любым углом, придать ему желаемую форму, а это бесценное качество, когда речь идет о монтаже вентиляции на сложных участках;
• прочность;
• простота в монтаже;
• нет необходимости использовать тройники, переходники и прочие вспомогательные элементы.

Выстраивать всю вентиляционную систему только из гофрированных труб не имеет смысла. Из них обустраивают только те части воздуховодов, где при применении жестких труб пришлось бы сделать слишком много поворотов и соединений. Всем известно, что чем больше колен, тем хуже будет проходить воздух, но плавный изгиб в плане аэродинамики намного лучше, чем поворот под углом, так что из двух зол выбирают гофрированную трубу.

Почему же гофру используют только на коротких сложных отрезках? Потому что у нее много минусов:

• ребристая поверхность ухудшает показатели воздушного потока, тормозя его и снижая эффективность работы вентиляции. Если на коротких участках это не особо заметно, то на длинных эффект будет внушительным;
• появление вибраций и шума при стабильно сильном воздушном потоке;
• сложности при креплении.

Факт того, что гофра не используется на длинных участках, подтверждают и производители, которые не выпускают соединительных элементов для данного типа труб.

Гофрированные трубы могут быть:

• алюминиевые, точнее, выполненные из многослойной алюминиевой фольги, они чуть тяжелее пластиковых, более подвержены выпадению конденсата, но переносят более высокие температуры;
• пластиковая труба производится на основе полимеров, которые армируются алюминием. Такие изделия легче, меньше шумят, но не вынесут высоких температур.

Как правильно монтировать выход?

1. Независимо от того, какой тип и количество слоёв изоляционных материалов применяется под кровельным покрытием, какой сам материал покрытия, наблюдается стабильный и непрерывный отток влажного тёплого воздуха из чердака или мансарды.
2. В любую погоду на поверхности внутри крыши нет конденсата, что исключает развитие как грибка и плесени, так и других патогенных микроорганизмов.
3. Даже в жару микроклимат, температурный режим комфортны для человека, что говорит об эффективном отведении воздуха.
4. В воздухе чердака или мансарды посторонних или неприятных запахов нет.

Вентиляция требует очень ответственного подхода, поскольку будет определять комфорт проживания в частном доме, экономию на обслуживании здания. Если вентиляционная система проложена в соответствии с техническими требованиями, строительными нормами, то это существенно сократит расходы на отопление, вентиляцию, кондиционирование в жаркую погоду, продлит срок эксплуатации всего здания. Планировать вентиляционную систему нужно на этапе строительства, что существенно снизит трудовые и денежные затраты в будущем. </h2>

При постройке дома очень важно правильно обустроить крышу: надёжно её изолировать и утеплить. Не менее важна и вентиляция кровли, позволяющая отвести пар, образующийся в доме, в подкровельное пространство

Если это не предусмотреть, то влага будет оседать на элементах кровли, постепенно приводя в негодность и разрушая несущие конструкции дома.

Вентиляция

Функции

Вентиляционные каналы обеспечивают непрерывное обновление воздуха в помещениях дома. Это необходимо по двум причинам:

1. Содержание кислорода в воздухе жилых помещений уменьшается в результате дыхания;
2. Влажность воздуха увеличивается благодаря жизнедеятельности людей и домашних животных, уборке, стирке, приготовлению пищи и т.д.

Конденсат на окнах — первый признак недостаточной вентиляции.

В общем случае для жилых помещений вентиляция рассчитывается исходя из воздухообмена в 3 кубометра в час на квадрат площади. Есть исключения из этого правила:

• В ванных и санузлах вентиляция должна пропускать 7 — 9 кубов на квадратный метр площади в час;
• В кухне минимум производительности вентиляции — 60 м3/час при наличии электроплиты или 2-конфорочной газовой плиты. Увеличение числа конфорок до трех влечет за собой рост минимальной производительности до 75 м3/час, до четырех — до 90.

Нормы производительности вентиляции.

В недавнем прошлом вытяжная вентиляция в многоквартирных домах работала только через кухни, санузлы и ванны; в жилых комнатах воздух обновлялся лишь за счет притока через щели оконных рам. Сейчас в проекты закладывают наличие вытяжной, приточной или приточно-вытяжной вентиляции в каждой комнате.

Получить расход воздуха через вентканалы, в точности соответствующий расчетному, предельно просто: достаточно установить в помещениях вытяжные вентиляторы соответствующей производительности.

Обратная тяга в дымоходе твердотопливного котла.

Монтаж

Для вывода вентиляции на крышу могут использоваться:

• Асбестоцементные трубы;
• Вентиляционные трубы из ПВХ;
• Обычная канализационная труба диаметром 110 — 200 мм.

Кроме того, вывод вентканала может представлять собой бетонную или кирпичную надстройку на плоской крыше.

Независимо от материала вывод вентканала снабжается зонтиком — дефлектором, защищающим его от осадков. Дефлектор также усиливает тягу в ветреную погоду.

Заделка и герметизация вывода вентиляции выполняется теми же способами, что и в случае дымовой трубы.

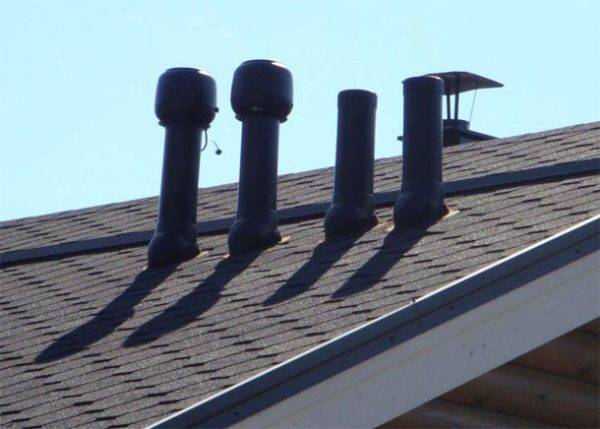

Вентиляционные трубы на крыше коттеджа.

Столкнувшись с проблемой монтажа вентиляции в мансарде, я решил ее так:

• В качестве вентканала была использована серая канализационная труба диаметром 110 мм, проложенная между кровлей и подвесным потолком из ГКЛ;
• Вентиляция была выведена не через кровлю, а через один из фронтонов над окном. Это позволило обойтись без герметизации соединения: свесы кровли надежно защищают его от осадков;

Вывод вытяжной вентиляции мансардного этажа в моем доме.

• В размыкающий вентиляционную трубу компенсирующий патрубок был установлен канальный вентилятор. Цепь его питания диммирована. Наличие диммера позволяет регулировать производительность вентиляции в зависимости от погоды и требований к уровню шума;
• Перед вентилятором со стороны помещения на вентканал установлен тройник. Через один из отводов он отбирает воздух из расположенного в середине мансарды санузла, через второй — из пространства между подвесным потолком и крышей мансарды. Таким образом, обеспечивается непрерывная вентиляция этого пространства;
• Для подсоса воздуха в четырех углах мансарды в подвесном потолке установлены вентиляционные решетки.

Требования к монтажу вентиляционной трубы

Соблюдение требований, которые выдвигаются к установке узла вентиляции – залог того, что в доме не будет плесени или повышенной влажности. Одна из задач кровли – защита помещения от проникновения осадков, а также поддержание оптимального температурного режима, который является комфортным для жильцов дома.

Вентиляционная труба – сквозное отверстие, проходящее через крышу. То есть, для того чтобы провести вентиляцию через крышу, необходимо сделать сквозную дыру, которая откроет доступ осадкам в дом.

Вентиляционная труба может выглядеть довольно стильно, разнообразие материалов, форм этих изделий позволяет не скрывать этот атрибут, а выставлять его на показ

Именно поэтому место входа вентиляции нуждается в дополнительной изоляции от осадков, талой воды. Кроме того, оно должно быть защищенным от образования конденсата. Последний возникает из-за высокой разницы в температуре между той, которая была достигнута внутри помещения и той, что на улице. Таким образом, основное требование к вентиляционной трубе – ее полная герметичность и теплоизоляция.

Также, важно позаботиться о том, чтобы осадки свободно стекали с кровли, то есть вентиляционная труба не препятствовала этому. Задача не из легких. С одной стороны, ничего не должно мешать притоку свежего воздуха в помещение

С другой – труба должна пропускать только воздух, но мешать проникновению осадков, насекомых и т.д

С одной стороны, ничего не должно мешать притоку свежего воздуха в помещение. С другой – труба должна пропускать только воздух, но мешать проникновению осадков, насекомых и т.д.

Для решения перечисленных проблем можно установить специальные узлы прохода. С их помощью обеспечивается бесперебойная транспортировка потоков воздуха, без существенного вмешательства в функциональность кровли.

Основные требования при монтаже вентиляционной шахты следующие:

• защита от так называемых «мостиков холода» – не допускать образования мест, через которые может уходить тепло из помещения;
• герметизация;
• обязательное требование – плотное прилегание вентиляционной трубы к крыше;
• установка дополнительных защитных элементов – после герметизации места стыков прикрываются дополнительными конструкциями (они выполняют как декоративную, так и практическую функцию).

Если на крыше есть несколько выходов, например, дымоход, телевизионная антенна или спутник, то можно создать одну общую шахту, через которую они будут выходить.

Шахта на крыше монтируется для того, чтобы скрыть обилие выходов, которые выведены через крышу и обезопасить их от осадков

Ко всем этим выходам можно добавить и отверстие вентиляции, то есть примыкание кровли к вентиляционной шахте будет происходить через специальный отвод. Шахта конструируется из металла или дерева, желательно продумать о способе вывода вентиляции и других коммуникаций в момент строительства кровли.

Стоит помнить, что для идеального примыкания воздуховодов к металлической кровле или крыше из любого другого материала, лучше делать трубу вентиляции квадратной или прямоугольной.

В этом случае для обеспечения правильного примыкания воздуховода, используют квадратную накладку. Она надевается сверху на трубу и обеспечивает ее защиту. Пространство, образованное между трубой вентиляции и накладкой, заполняется песком или любой другой невозгораемой смесью.

Для того чтобы придать крыше более эстетический вид, можно соорудить общий короб, в котором будут спрятаны все трубы

Для защиты помещения от проникновения влаги для стыков используется герметик, а в верхней части вентиляционной трубы устанавливается дефлектор.

Дополнительные требования устанавливаются и для длины вентиляционной трубы, при отсутствии тяги в ней могут монтироваться вентиляторы.

Высота трубы должна быть не меньше дымохода. Кроме того, расстояние между стыком и дефлектором должно быть достаточным для свободного перемещения воздушных масс.

Для того чтобы избежать появления конденсата или неправильного стекания осадков, важно правильно установить трубу вентиляции, соблюдая требования к ее высоте и месту размещения на крыше

Узел вентиляции можно располагать вдоль ската крыши. Именно в этом случае труба не будет создавать препятствий для схода снега или свободного стекания осадков с кровли.

Самое идеальное место – конек, как верхняя часть крыши. Только так можно обеспечить максимальную тягу, без монтажа дополнительных вентиляторов.

Способы вентилирования кровли

В частном доме вентиляция крыши организовывается одним из методов:

• слуховыми чердачными окнами;
• вентиляционными зазорами при монтаже кровли;
• специально сконструированными коньками;
• разными элементами с вентиляционными отверстиями;
• вытяжным вентилятором для кровли (посмотреть советы по установке вытяжки своими руками с отводом в вентиляцию и без него можно здесь);
• вентиляцией дымохода, карнизов;
• вентиляция на двухскатных крышах коньков.

Различают такие конструкции перечисленных материалов:

1. Вальмовая – с выходом воздуха за счёт естественной вентиляции из-под конька. При подшивке карнизов применяются перфорированные пластиковые пластины или доски со щелевым монтажом, где также обустраиваются вентиляционные решётки систем приточного типа (как устроить приточную вентиляцию своими руками?). Частота установки таких решёток не должна превышать 80 см с диаметром одной до 5 см.
2. Мансардная – с системами отведения воздуха с помещения наружу естественного типа. Основные компоненты такой системы проветривания: кровельный материал, деревянная контробрешетка, базовая обрешётка, утеплитель с фиксацией между стропилами, пароизоляционная мембрана или плёнка.
3. Односкатная – не требует обустройства отдельных коньков или аэраторов даже в случае расположения над жилыми площадями, а не только над террасой или верандой. Оставляются пустые проёмы для естественного движения воздушных масс (как сделать естественную вентиляцию своими руками?).
4. Мягкочерепичная – требуется создание вентиляционного зазора при покрытии крыши этим материалом. Толщина бруса между основанием крыши и кровельным материалом — от 5 см, для подведения свежего воздуха в эту полость требуется наличие зазоров снизу ската, устанавливаются аэраторы или коньковые продухи на вытяжке, монтируется обрешётка с разрывами.
5. Металлочерепичная – создаётся зазор между термоизоляционным слоем и металлическим профилем шириной 5 см с обязательным прокладыванием уплотнителя под коньком. Суммарная площадь всех продухов не должна сильно отличаться от 1% общей площади кровли. Вентиляционные выходы и ПВХ трубы выступают, как основа вентиляционной системы с шагом на каждые 60 м2 площади и диаметром от 0,5 м (как сделать вентиляцию из пластиковых труб своими руками?). Для разделения на два ската кровли применяется коньковая доска для вентиляции конька.
6. Фальцевая – более герметичная, чем другие типы кровли. Требует мощной конструкции вентиляционной системы. Укладывается слой пароизоляции на стропильные ноги, устанавливается обрешётка с зазорами. Покрытие завершается гидроизоляционной мембраной или плёнкой.
7. Профнастильная – требует обустройства естественного типа вентиляции. Шатровый конёк отводит воздух длиной до 10 м, иначе выход потоков производится посредством торца. Требуется обустройство гидроизоляции и монтаж обрешётки с толщиной нижних планок больше на 50%, чем верхних. Для свободного выхода паров из-под кровли требуется обустройство гидроизоляции не до самого конька.

ВниманиеПри правильном расчёте вентиляции в зависимости от материала кровли и типа крыши обеспечивается эффективная вентиляция крыши

Как сделать правильно?

Чем раньше вы приняли решение об устройстве продухов, тем проще это будет сделать и тем меньше времени и средств будет затрачено. На стадии проектирования продухи не увеличат ни стоимость, ни продолжительность строительства. Если же фундамент и цокольные стены уже возведены – предстоят дополнительные затраты.

В зависимости от материала и технологии возведения фундамента используют разные способы устройства вентиляционных отдушин:

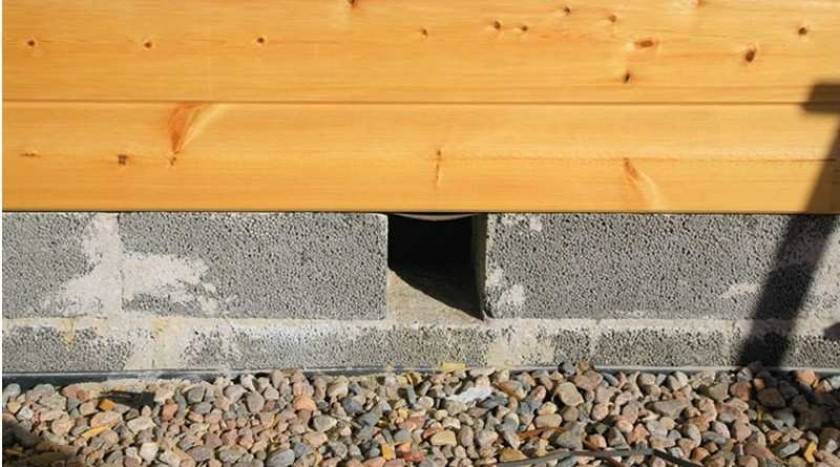

• Лента из бетонных блоков в перевязку. Для устройства продухов в ленточном фундаменте в верхнем ряду между блоками предусматривают зазоры, равны по ширине расчетной ширине продуха. После укладки блоков зазоры закладывают кирпичом на растворе, пока не будет достигнута нужная высота продуха. Если зазор получается более 150 мм, сверху необходимо уложить стальной уголок для обеспечения опоры стены.
• Кирпичная кладка. В этом случае проем отдушины выкладывают из кирпича. Часто используют красный облегченный перфорированный кирпич, положенный на бок так, чтобы отверстия в нем были направлены с улицы внутрь помещения.
• Монолитный бетон. В этом случае придется уставать опалубку. Можно сколотить прямоугольный короб, после заливки дощечки придется выбивать. Наиболее популярный сегодня способ- круглая опалубка из обрезков пластмассовых канализационных или вентиляционных труб, уложенная поперек стены и упирающаяся в основную опалубку. Ее не требуется извлекать из стены после застывания бетона. Для того, чтобы тонкостенную трубу не сплющило залитым раствором, ее плотно забивают влажным песком. После снятия основной опалубки песок из продуха извлекают.

Как выглядят продухи в фундаменте При заливке монолитного фундамента крайне не рекомендуется использовать в качестве опалубки обрезки бруса или подтоварного леса. Такие чурки после застывания бетона придется выбивать, при этом легко повредить стенки фундамента. На высверливание чурки и выборку ее стамесками или плотницкими долотами будет потрачено много времени.

Если же время на этапе проектирования и строительства было упущено и стенки цоколя уже возведены или даже перекрыты, устройство продухов в фундаменте затрудняется.

Проделать сквозное отверстие в монолитном бетоне или в кладке из бетонных блоков- достаточно сложная инженерная задача. Если у вас нет соответствующего опыта и специализированного инструмента – приглашение бригады профессионалов сэкономит вам время, нервы и деньги.

Предлагаем ознакомиться Гараж на свайном фундаменте

Самостоятельно эта операция выполняется в следующей последовательности работ:

• подготовить бур с алмазным наконечником или алмазную коронку;
• рассчитать места расположения арматурной сетки и постараться не попасть в нее;
• в просверленное отверстие, нужно вставить усиливающий каркас, например, стальную трубу подходящего диаметра;

Во время сверления следует постоянно следить за температурой бура или коронки и своевременно смачивать их водой или специальной охлаждающей жидкостью. Перегрев может привести к поломке дорогостоящего инструмента.

До начала работ имеет смысл провести расчет их стоимости с учетом инструмента- возможно, устройство приточно- вытяжной вентиляции обойдется дешевле.

В деревянном цоколе

Продухи в фундаменте деревянного дома особенно важны- если бетон или кирпич в условиях повышенной влажности разрушается десятилетиями, то деревянные строительные конструкции сгниют за несколько лет.

Зато и сделать их намного проще, чем в каменном подклете. Отверстие просто выпиливают бензопилой (или дисковой большого диаметра в очередном венце, после чего сверху кладут следующий. Если венец поверх бетонного фундамент всего один, то отверстие выпиливают в первом брусе или бревне снизу.

Последовательность действий следующая:

• разметить места проемов;
• выпилить бензопилой сквозные проемы;
• вырубить и подтесать горизонтальную поверхность;
• встроить в проемы короба из досок;
• защитить входные отверстия цоколя решетками на продухи.

Если приходится проделывать отверстия в готовом срубе, в венце сверлят несколько сквозных отверстий и соединяют их бензиновой или сабельной пилой.

Виды систем вентиляции для чердака

В идеале нежилой чердак должен быть прохладным летом и сухим зимой, а жилая мансарда – комфортной для человека в любое время года. И именно эта цель преследуется, когда выбирают нужный вариант вентиляции.

Классический вид вентиляции чердака частного дома – естественная. Такая вентиляция всегда основана на физических законах: теплый воздух поднимается вверх и легко выходит через конёк крыши. Для этого в коньке заранее продумываются специальные вентиляционные отверстия.

Другой способ обеспечить естественную вентиляцию – установка перфорированных софитов. Речь идет о специальной подшивке для карнизов, предназначенной не только для обеспечения эффектного вида крыши и её законченности, хотя многие думают именно так. Там, где необходимо обеспечить лишь эстетичный вид, а вентиляция не нужна – располагают сплошные софиты. Под ними хорошо прятать проводку освещения и другие коммуникации.

Перфорированным софитом также обшивают потолок на крыльце или веранде. Изготавливают такие кровельные элементы из пластика, меди, алюминия и стали. В последнем случае софиты покрывают антикоррозийным слоем и полимерным покрытием. Перфорированные софиты пропускают воздух, но задерживают мелких птиц и мусор:

Но если в качестве утеплителя была использована эковата или опилки, тогда их следует защитить от сдувания:

Естественную вентиляцию обеспечивают также продухи. Это очень простые конструкции, для которых в ход идет минимум материала. Их есть всего два вида: карнизные и коньковые:

Все это можно усложнить, превратив систему вентиляции в одну единую сеть. Тогда в ход пойдут аэраторы и кровельные вентили. Также специалисты часто рекомендуют организовать выход вентиляционных труб в одну шахту, что избавит холодный чердак с металлической кровлей от конденсата.

Принудительная вентиляция – более дорогая. Её задача состоит в том, чтобы специальное устройство управляло воздушными массами. Хорошо справляются с задачей вентиляции такие девайсы, как дефлекторы. Они особенно ценятся за рубежом, хотя и в России их все чаще удается увидеть на крышах загородных домов. Суть их работы проста: устройство задействует энергию ветра для повышения тяги в трубе. Классический дефлектор обычно имеет две части: стационарную, которую крепят на вентиляционную трубу, и вращающуюся. Подвижная насадка представляет собой шар с вертикальными лопастями. А специальный подшипник позволяет делать обороты по своей внутренней центральной оси. Дефлекторы и флюгеры устанавливают, как правило, на коньке или ближе к коньку с расстоянием между элементами не более 8 метров:

Отметим, что вентиляционные трубы нужно обязательно выводить над крышей дома, ни в коем случае не оставлять их в подкровельном пространстве. В противном случае в помещении начнет скапливаться теплый влажный воздух из жилых комнат, быстро образуется конденсат на кровельном покрытии. Все это грозит попаданием влаги в утеплитель и на деревянные стропила, что ничем хорошим не закончится.

В объёмных крышах сложной формы, как вариант, можно установить приточно-вытяжную систему с рекуператором. Правда, для него чаще всего необходим постоянный источник питания – следует это учесть. А если говорить о жилой мансарде, ей вообще необходима собственная система вентиляции, отдельная от всего дома.

Надеемся, что теперь вы достаточно глубоко разобрались в этом вопросе!

Сопротивление вентиляционного канала и вывод трубы на крышу

Тяга воздуха очень зависит от внутренней поверхности вентиляционных каналов. А если быть точнее — от трения, создаваемого стенками материала. Меньшая шероховатость при этом означает большую тягу.

Для снижения сопротивления можно поступить следующим образом:

• Все соединения из кирпичей, блоков и других элементов, которые составляют шахту вентиляционного канала, необходимо тщательно подгонять друг к друга, чтобы вышла как можно более ровная плоскость.
• Швы необходимо делать без углублений или выступов.
• По всей своей длине сечение канала вентиляции не должно изменяться. Если же чисто технически невозможно придерживаться данного условия, то угол отклонения стенок шахты не должен превышать 30 градусов.
• Не допускаются любые горизонтальные площадки в вентиляционной шахте.

Вывод фановой трубы на крышу должен выполняться таким образом, чтобы не возникало никаких затруднений для вытяжки воздуха

Поэтому важно просчитать все характеристики вытяжной трубы. В зависимости от результатов, проектируются вентиляционные каналы, их сечение и протяженность и т

д.

Если расположение трубы на крыше дома низкое, то тяга может быть недостаточной или еще хуже, может возникнуть обратная тяга, то есть вытяжка будет работать на втягивание воздуха. Это чревато задымлением помещения. Для того, чтобы решить эту проблему, можно использовать различные насадки на конец вентиляционной трубы. Они значительно улучшают силу тяги и позволяют системе вентиляции нормально работать при сильном или низком ветре.
